Шраго

Номер патента: 277273

Опубликовано: 01.01.1970

Авторы: Барштак, Бурда, Кричевер, Мезенцев, Песчанский, Тихтман, Шраго, Яценко

МПК: G01B 7/315

Метки: металлорежущего, оси, перпендикулярности, подвижного, станка, траектории, узла

...точность контроля. В описываемом способе это достигается тем, что шпиндель приводят во вращение со скоростью, обеспечивающей за время его одного оборота перемещение датчика не менее, чем на один порядок меньше диаметра торца оправки; а из сигнала датчика отфильтровывают составляющие с периодом, равным и меньшим времени одного оборота шпинделя,На чертеже изображено устройство для осуществления предлагаемого способа.В шпиндель 1 станка 2 устанавливают оправку т с плоским торцом 4. На подвижный узел б стол т действует с торцом оправки. Датчик б через фильтр 8 соединяют с регистрирующим прибором 9.Подвижный узел перемещают по контроли руемой траектории с некоторой скоростью, ашпиндель приводят во вращение со скоростью, обеспечивающей за...

Номер патента: 277263

Опубликовано: 01.01.1970

Авторы: Барштак, Бурда, Инструментов, Кивензор, Коган, Мезенцев, Песчанский, Тимченко, Тихтман, Украинский, Шраго, Яценко

МПК: G01B 11/26

Метки: делительного, поворота, стола, углов

...схема устройства; на фиг. 2 - расположение элементов устройства при измерении.Описываемое устройство содержит установочную плиту 1, на которой размещен дели- тельный стол 2, планшайбу 3, закрепляемую на контролируемом делительном столе в плоскости, параллельной плоскости плиты 1, и теодолит 4, нижняя часть которого жестко связана с планшайбой. Рычажно-пантографическая система 5 связана шарнирно с верхней частью теодолита и с установочной плитой.Устройство работает следующим образом. Шкалу теодолита устанавливают в нулевоеположение, затем поворачивают подвижную часть стола на измеряемый угол, при этом верхняя часть теодолита посредством систе мы 5 удерживается от поворота. Посколькунижняя часть теодолита жестко связана с...

Номер патента: 263898

Опубликовано: 01.01.1970

Авторы: Инструментовч, Песчан, Срибнер, Украинский, Шраго, Яденко

МПК: G01B 11/26

Метки: объектов, поворота, угла, фотоэлектрическое

...преобразователи и электромагнит также связаны с корпусом стола.Предлагаемое устройство раоотает следующим образом.Оптическая круговая растрприводится электромагнитомпосредством, пружины и этогонита совершает осциллирующ вертикальном направлении. Луч света, несущий изображение этой шкалы, попадает на призму и, отклоняясь, проходит через растровые шкалы 1 и 2 к фотоэлектрическим преобразователям, тде и преобразовывается в два электрических сигнала. Поскольку шкала 4 совершает постоянное осциллирующее движе ние, то на фотоэлектрических преобразовате лях возникают переменные сигналы.Если за нулевое положение принять такое взаимное положение шкал 1 и 2 при котором измечяющийся световой поток, несущий изображение шкалы 4, вызывает одинаковое...

Номер патента: 256397

Опубликовано: 01.01.1969

Авторы: Инструмента, Песчанский, Срибнер, Украинский, Шраго

МПК: G05B 19/02, H03M 1/66

Метки: аналог, код, магнитоэлектрический

...из двух половин, между которыми помещена обмотка электромагнита. Это позволяет увеличить срок его службы.На фиг. 1 показано устройство преобразова теля; на фиг. 2 - таблица кода 2 из 5.Преобразователь состоит из сдвоенного статора, сдвоенного ротора и воспринимающего элемента в виде магнитоуправляемого контакта 1, 2Статор представляет собой кольцевой магнитопровод 2 с десятью радиальными выступами 3, в разрывы которых при помощи электромагнитов 4 могут входить м агнитопроводяшие вставки 5. Ротор состоит из электромаг нита с катушкой б и полюсных башмачков 7 и 8 в виде выступов под углом 120. При помощи вала 9 он соединен рабочим органом станка.При подаче на преобразователь комбинации сигналов согласно кодовой таблице (фиг. 2) в...

Номер патента: 244918

Опубликовано: 01.01.1969

Авторы: Песчанский, Срибнер, Шраго, Яценко

МПК: G08C 19/38

Метки: датчик, индуктивный, линейных, перемещений, фазовый

...рейке 7 механизма, перемещение которой измеряется. 30 Рейка 8 укреплена на неподвижной части 9 еханизма вдоль направления перемещния вижущейся части 7.Работа описываемого датчика заключается следующем. Посредством электродвигателя 2 рогор 1 вращается, а значит, вращаются н полудатчикн 3 и 4. Магнитный поток каждой катушки 5 и б замыкается по следующему пути: катушка 5 или 6, левая часть полудатчика 3 илн 4, рейка 7, правая часть полудатчика 3 или 4. Вращающиеся полудатчики 3 и 4 винтовыми поверхностями периодически изменяют воздушный зазор, а значит - и поток, тем самым наводя периодическую э.д.с. в каждой нз катушек 5 и бЕсли за нуль принять такое положение винтовых поверхностей полудатчиков 3 н 4, при котором онн одновременно проходят,...

Номер патента: 241927

Опубликовано: 01.01.1969

Авторы: Песчанский, Сркбнер, Украинский, Шраго, Яценко

МПК: B23Q 16/02

Метки: делительный, отсчетной, прецизионный, системой, стол, фотоэлектрической

...если фотоприемников два - схема дифференциальная.Вследствие наложения штрихов одной шкалы на штрихи другой шкалы образуются коль цевые темные и светлые полосы,20 25 Зо 35 0 При вращении круговой шкалы 4 кольцевые полосы, вследствие наклона штрихов, будут перемещаться в радиальном направлении, причем перемещение круговой шкалы на олин шаг нанесения штрихов, т. е. на очень небольшую величину, соответствует перемещению полос почти на всю шкалу.На фиг, 2 показаны два фотоприемника1 1 Фи и 2 Фп, которые сдвинуты на -- шагаг светлых или темных кольцевых полос, При таком расположении фотоприемников, при движении кольцевых полос, если происходит, например, увеличение освещенности на фотоприемнике 1 Фп, то одновременно освещенность на...

Номер патента: 241915

Опубликовано: 01.01.1969

Авторы: Ворожбиев, Песчанский, Срибнер, Шраго

МПК: G01B 11/04

Метки: визуального, индикации, перемещений, цифровой

...устройства, увеличивает его помехозащищенность,На чертеже схематически показано устройство цифровой индикации для визуального контроля перемещений.Устройство содержит многоразрядный оптический датчик, каждый разряд которого состоит из корпуса 1 с десятью равнорасположенными отверстиями, маски 2 с одним отверстием и лампочки осветителя 3. Десять жгутов светопроводов 4, изготовленных из элементов волоконной оптики, одними своими концами уложены в виде соответствующей цифры на табло 5 мозаичного типа, либо подсвечивают в торец одну из десяти пластин, на 5 которой заранее выгравирована цифра. Маски разрядов связаны механическимипрерывистыми передачами 6 с передаточным отношением 1: 10.10 Входной вал датчика присоединяется к...

Номер патента: 239759

Опубликовано: 01.01.1969

Авторы: Срибнер, Ценно, Шраго

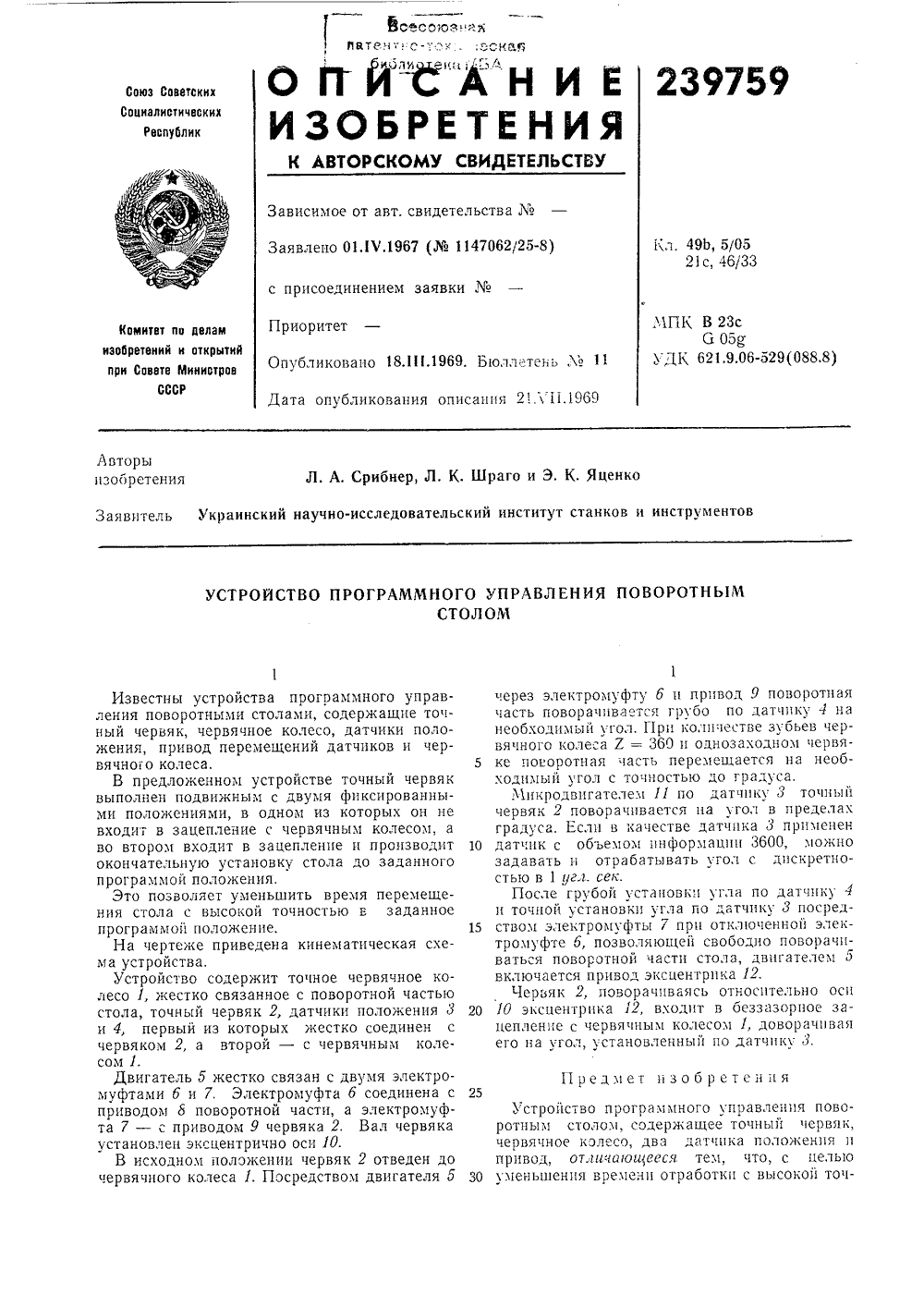

МПК: G05B 19/06

Метки: поворотнымстолом, программного

...содержит точное червячное колесо 1, жестко связанное с поворотной частью стола, точный червяк 2, датчики положения 3 и 4, первый из которых жестко соединен с червяком 2, а второй - с червячным колесом 1.Двигатель б жестко связан с двумя электро- муфтами б и 7, Электромуфта б соединена с приводом Б поворотной части, а электромуфта 7 - с приводом 9 червяка 2. Вал червяка установлен эксцентрично оси 10.В исходном положении червяк 2 отведен до червячного колеса 1. Посредством двигателя б через электромуфту б и привод 9 поворотная часть поворачивается грубо по датчику 4 на необходимьш угол, При ко;пгчестве зубьев червячного колеса Х = 360 и однозаходном червя ке поворотная часть перемещается на необходимый угол с точностью до...

Номер патента: 238348

Опубликовано: 01.01.1969

Авторы: Вакс, Вольман, Одесский, Тетельбойм, Шраго, Экспериментального

МПК: B30B 1/08

Метки: 238348

...содержащий перемещающийся по направляющим станины ползун, связанный рычажным механизмом с силовым цилиндром.Предлагаемый пресс отличается от извест ного тем, что рычажный механизм выполнен в виде шарнирно связанных между собой при помощи серьги двух рычагов, один из которых шарнирно связан своими концами соответственно со штоком силового цилиндра и с пол зуном, а другой - с цилиндром и бабкой, неподвижно закрепленной на направляющих станины соосно с ползуном.Это разгружает станину пресса от усилий прессования. 15На чертеже изображен предлагаемый пресс, Он имеет станину 1 сварной конструкции, на верхней плоскости которой в направляющих 2 перемещается ползун 3 и неподвижно закреплена бабка 4. Ползун при помощи ры чажного механизма...

Номер патента: 234112

Опубликовано: 01.01.1969

Авторы: Инструментов, Срибнер, Украинский, Шраго, Яценко

МПК: B23Q 1/66

Метки: поворотный, системой, стол, фазовой

...коническим колесам 8 и 9, т. е.и измерительным дискам 6 и 7 в разные стороны с равной скоростью, поскольку количество зубьев у колес равно между собой,10 Взаимодействуя с измерительным диском 12,связанным с поворотной частью 3, измерительные диски 6 и 7 вырабатывают два периодически изменяющихся сигнала.Поскольку измерительные диски 6, 7 и 1215 имеют одинаковое количество зубьев, периодизменения сигналов одинаков, а направлениеизменения противоположное,Если принять за нуль такое положение измерительных дисков, при котором два перио 20 дически изменяющихся в разных направленияхсигнала одновременно достигают значения нуля (фиг, 2, а), то при повороте поворотнойчасти стола на угол ср периодически меняк.щиеся сигналы будут достигать...

Номер патента: 221109

Опубликовано: 01.01.1968

Авторы: Дегт, Срибнер, Шраго

МПК: G05B 19/406

Метки: многопозиционная, совпадения

...4, образующих логическую схему ИЛИ и выходного реле 5. Программа задается в коде, например, 2 пз5 (фиг, 2). В этом случае датчик положения работает в коде 3 из 5 (фиг. 3), являющемся обратным коду 2 из 5, т. е. может быть получен из цифрового кода 2 из 5 путем замены единиц на нули, а нулей на единицы,В случае такого кодирования при работесхемы на выходе всех пяти ее цепей напряжение будет отсутствовать только при обработке датчиком положения заданной программы, так как только в этом случае выходы всех цепей будут закорочены либо контактами 1 считывающего устройства, либо контактами 2 датчика положения, Во всех остальных случаях по крайней мере, одна из выходных цепей схемы не будет закорочена и на ней будет иметься напряжение, которое...

Номер патента: 219789

Опубликовано: 01.01.1968

Авторы: Мшанецкий, Срибнер, Тихтман, Шраго

МПК: G01B 21/00

Метки: линейных, перемещений

...180 импульсов, подключенного к реверсивномусчетчику 14 и триггера 15, импульсы с которого поступают ня ключ 16, соединенный с изме рительчым счетчиком 17, формирователем18 импульсов и эталонным счетчиком 19. Им 5 пульсы на формирователь 18 поступают черезумножитель 20 частоты.Принцип работы предлагаемого устройствазаключается в следующем.ФотОГОЛОВкя 3, 1 станОВленняя ня Объекте20 перемещения 4, передвигается вместе с нимгдоль бесконе шой штриховой ленты 5. РеВерсивным счегчиком 14 подсчитывается целое число штрихов, пройде шых головкой .лФотоголОВки ,и 8 Освещяотся с частотой,25 опредсляемой числом оборотов бесконечноиленты 5 и числом штрихов на неи,Сигналь со считывяощих головок 1 и 3после усиления и дифференцирования посту.гают на...

Номер патента: 210581

Опубликовано: 01.01.1968

Авторы: Инструментов, Украинский, Шраго, Яценко

МПК: F16D 41/07

Метки: муфта, свободного, хода

...А - А Отличите фты явл оскими,предусмотр обойме, и углом трен Такое в уменьшение нологии из предохраниМуфта состоит из наружной жестко связанной с валом 2, внутр мы 3 с плоскими пружпнамп, вып в виде лопастей 4. Лопасти установ ми концами в обойме 3, а другими на внутреннюю поверхность обойм бом в одну сторону. Лопасти имеют радиус в свободноО нии больше на величину б, чем радренней цилиндрической поверхностиОбойма 3 с лопастями 4 жестко свалом 5.Работа муфты заключается в сл5 Муфта передает крутящий момент, ес обоймой 1 вращается по стрелке Ескорость обоймы 3 не больше, чемобоймы 1. О Величина деформации лопастей обеспечивает самоторможение их при принятом направлении вращения вала и, тем самым, заклинивание обойм 1 и 3. Включение...

Номер патента: 204192

Опубликовано: 01.01.1967

Авторы: Пицык, Срибнер, Шраго, Яценко

МПК: H03M 1/30

Метки: бесконтактный, датчикположения, фотоэлектрический

...неподвижную и вращающуюся маски.Предложенное устройство отличается от известных тем, что в нем источники света (например, лампочки накаливания) расположены по окружности и равноудалены друг от друга, а вращающаяся маска имеет два выступа под углом 120, обеспечивающие в каждом из десяти положений затемнение фотодиода ог двух лампочек по циклическому коду 2 из 5.Это позволяет упростить устройство.Датчик содержит фотодиод 1, неподвижнуюмаску 2, крышку 3, корпус 4, источники света 5 (лампочки) и вращающуюся маску б.Фотодиод вставлен в неподвижную маску.Вращающаяся маска находится в корпусе и своими выступами заходит в полость неподвижной маски. Источники света Б подключены к источнику питания (на чертеже не показан), а фотодиод включен в...

Номер патента: 184583

Опубликовано: 01.01.1966

Авторы: Бараб, Мижевский, Рашкович, Сойфер, Срибнер, Тростановский, Херсонский, Шраго

МПК: B23B 39/04, B23Q 3/155

Метки: инструментов, магазин, программным, сверлильнорасточным, сменных, станкам, управлением

...назацепляющейся с цепью транспортера звездочке, Отношение числа зубьев последней кчислу полюсов индуктивного датчика равно 30 епям прикреплены втулки 7, в которые ены переходные втулки 8 с инструменНа каждой втулке 8 имеются токопрово и изоляционные 10 кольца. На шпинй головке в специальном держателе 11 влены токосъемные щетки 12,ичие, отсутствие и порядок размещения оводящих колец 9 определяют номер мента, закодированный в двоичной сипор, пока нужный инструмент не достигнет щеток 12.Щетки 12 установлены на некотором, меньшем шага инструментов расстоянии от загрузочной позиции, так как остановить цепь с достаточной точностью непосредственно по щеткам невозможно (щетки могут иметь разную длину, инструмент может покачиваться при...

Номер патента: 174047

Опубликовано: 01.01.1965

Авторы: Ахмечет, Бараб, Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 16/02

Метки: riatiiltiie, автоматическая, головка-фgt, насадная

...поворачивается установленном в цом 1 б. В рабоч 20 тор заведен в гц пусу 2 силой прсц неооходимого радиуса корся к диску гайками 14 и прг ивается вместе с ним, Диск в корпусе 2 на подшипнике стакане 15, и ограничен коль ем положении, когда фикса ездо 17, диск прижат к кор ужины 18. Для расфиксации пинольцее положение, при этом ш 5 рается в нижний торец сверлперемещается вниз, поворач цо шестершо 19 ц рычажок водя из гнезда фиксатор, че отводит зажим 22. От шесте 0 передается через червяк 4 ч отводится в верх- танга-рейка упцильной головки и ивая одцовремец, который, вырез шестерню 21рци 19 вращение ервячной шестерПодписная группа М 21 Авторыизобретения Б. А. Тростановский, Р, Д. Сойфер, М. Е. Бараб-Тарле, Л. К. ШраЛ, А. Срибнер и...

Номер патента: 173594

Опубликовано: 01.01.1965

Авторы: Инструментальной, Срибиер, Суханов, Шраго

МПК: G05G 21/00, G05G 5/04

Метки: 173594

...на фланцах для фиксации на 20 каждом разряде своим электромагнитом 10.На заниженной части дисков 9 расположены контактные поверхности датчиков 11 положения, кодированных в коде 2 из 5.Крайний правый диск 9 соединен шпоцкой 25 с валиком 3, а следовательно, с наборомдесятков, Остальные диски торцовыми зубцами, допускающими осевое перемещение, соединены с соответству,ощнмразрядными барабанами 5 и сьободно проворачиваются, ЗО Делительные диски 9 пружиной 12 прижаты173594 Предмет изобретения б 1 Составитель В, ВолодинаРедактор В. С. Нанкина Техред Л. К. Ткаченко Корректор Е. М. Кашина Тираж 1800 Формат бум. 60 Х 90/8 Обьем 0,21 изд. л. Цена 5 копосударственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д, 4...

Номер патента: 151393

Опубликовано: 01.01.1962

Авторы: Макаров, Шоргин, Шраго

МПК: G05B 23/02, H01H 43/00

Метки: импульсных, исправности, программного, систем, схема

...реле 3 времени. Если время срабатывания реле 3 больше периода следования между двумя контролируемыми импульсами и меньше чем время между тремя смежными импульсами, то реле 3 не срабатывает. При нсисправности схемы один из контролируемых импульсов исчезает, в результате реле 3 сработает, посылая сигнал о неисправности. Время срабатывания реле 3 времени можно отрегулировать так, чтобы оно срабатывало не только при исчезновении одного из контролируемых импульсов, но также и при исчезновении любого количества смежных импульсов,В предлагаемой схе,",1 е пульсирующий импульсный контакт 1 в зависимости от конкретных. заданий может быть использован либо в качестве контакта датчика системы программного управления, либо в,качестве контакта...

Номер патента: 150772

Опубликовано: 01.01.1962

Авторы: Сойфер, Срибнер, Тростановский, Шраго

МПК: G05B 19/02

Метки: исполнительного, органа, перемещениями, программного, станка, угловыми

...и 4 охватывают якори 5 и 6, а также статоры 7 и 8. Якорь 5 выполнен неподвижно закрепленным. Промежуточный статор 7 жестко соединяется с якорем 5, а статор 8 - с валом 9, на котором установлена спиральная пружина 10. Движение . промежуточного статора ограничено с двух сторон упорами 11.При включении под ток катушки 1 одного из электромагнитных механизмов появляется магнитный поток, проходящий через неподвижный магнитопровод 3, якорь 5 и промежуточный статор 7. Промежуточный статор поворачивается так, что его зубцы втягиваются под зубцы якоря, преодолевая сопротивление спиральной пружины 10 и поворачивая выходной вал 9.Устройство может включать в себя несколько одинаковых электромагнитных механизмов. При включении двух или более...

Номер патента: 147949

Опубликовано: 01.01.1962

Авторы: Срибнер, Шраго

МПК: G05B 19/02

Метки: деления, шага, электрического

...дифференциальные трансформаторные датчики с винтовым якорем, но могут быть применены и датчики других типов), два поляризованных реле 1 РП, и 2 РП, и потенциометры 1 П и 2 П, к которым размагничивающие обмотки 1 РП, и 2 РП, поляризованных реле подключаются посредством управляющих контактов 1 К+12 К. Датчики 1 Д и 2 Д установлены со сдвигом на 1/4 шага. При этом представляется возможным использовать любую точку, лежащую на линейном участке характеристики (фиг. 2) датчика. Точка срабатывания реле сдвигается посредством изменения величины напряжения, поступающего в размагничивающую обмотку реле с потенциометра.Эта величина задается управляющими контактами 1 К+12 К, перемыкающими участки потенциометров.147949На характеристиках фиг, 2 -...

Номер патента: 147887

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 1/66

Метки: измерительной, индуктивной, поворотный, системой, стол

...диск 1 стола вращается в направляющих основания 2 при помощи червячной передачи; червяка 3 и червячного колеса 4, жестко связанного с диском 1. С поворотным диском 1 также жестко связано второе червячное колесо 5, являющееся измерительным и изготовленное из мягкой стали. С червячным колесом 5 имитирует зацепление индуктивный датчик, магнитопровод которого выполнен в виде глобоидального червяка б, Зазор между червячным колесом 5 и глобоидальным червяком б выбирается порядка 0,05 - 0,1 мм.Индуктивный датчик состоит из двух раздельных немагнитным вкладышем 7 полудатчиков, каждый из которых содержит по катушке 8, включенной в дифференциальную измерительную схему.Для коррекциипогрешностей измерительной системы к измерительному...

Номер патента: 147425

Опубликовано: 01.01.1962

Авторы: Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 16/02

Метки: делительное

...С противоположной стороны диска 2 установлены выдвижные упо 2- 1 ры 7, расположенные по окружности с шагом -(1 + ) радиан,гг, 1, гг где и - количество выдвижных упоров 6.На диске 2 имеются выступы 8, равномерно расположенные по окружности. Количество выступов 8 равно количеству упоров 7.При пользовании устройством выдвигают один из упоров 6 и один нз упоров 7 в соответствии с заданным углом поворота стола 1 и сообщают последнему вращательное движение, Диск 2, вращаясь вместе со столом 1, набегает своим выступом 5 на выдвинутый упор 6 и по его скосу передвигается вверх вдоль вала против действия пружины 9, Дальнейшее вращение стола 1 происходит с приподнятым диском 2 до тех пор, пока его выступ 8, соответствующий выдвинутому упору...

Номер патента: 147419

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Срибнер, Шраго

МПК: B23Q 15/00, G05B 19/14, G05G 21/00 ...

Метки: кинематического, металлорежущими, программного, станками

...органа машины имеется узел 9 реверса. При перемещении рабочего органа машины в точку, соответствующую программируемому положению машины, смещается нулевая отметка характеристики датчика Величина смещения нулевой точки датчика и величина грубого перемещения рабочего органа в различных масштабах задается на двух дорожках перфоленты,При пуске двигателя начинает перемещаться рабочий орган машины и проворачиваться якорь датчика со скоростью в 50 - 200 раз мень шей, чем скорость рабочего органа, Одновременно происходит перемещение ленты. Когда пробитые отверстия, соответствующие грубому перемещению рабочего органа и провороту якоря датчика, дойдут до счи147419 тывающего устройства 10, выключатся муфты 1 и 12. После отключения обеих муфт...

Номер патента: 146630

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 15/00, G05G 21/00

Метки: металлорежущими, программного, станками

...корпусе 1 перемещаются притертый поршень 2 и задающие плунжеры 3, 4, 5 и 6. Плунжеры перемещаются в корпусе по жестким упорам, вытесняя гидропласт 7 в объемах, соответствующих разрядам двоичной или другой системы счисления.Наибольшее перемещение поршня 2 равно сумме ооъемов вытесняемых плунжеров, деленной на площадь поршня.Заполняющий поршневую полость корпуса гидропласт 7 предварительно сжат постоянным усилием, причем это усилие меньше усилия, развиваемого любым из плунжеров 3, 4, 5 н б, Таким образом, любая величина перемещения поршня однозначно определяется суммой объемов, вытесняемых соответствующими плунжерами. причем величина перемещения поршня должна быть задана в двоичной системе счислеЛЪ 14 б 630- 2 Предлагаемый...

Номер патента: 144365

Опубликовано: 01.01.1962

Авторы: Поляков, Сойфер, Срибнер, Тростановский, Шраго

МПК: G05B 19/02

Метки: исполнительного, линейными, органа, перемещениями, программного, угловыми

...производят программное отключение катушек 1, что приводит в конечном счете к желаемому перемещению исполнительного органа 7.Описываемый способ позволяет обеспечить высокую точность перемещения исполнительного органа, например стола сверлильного станка, за счет применения жестких упоров, а также повысить производительность управляемых станков. Предмет изобоетения 10 Я-Я6 Д Фиг, Вид йЭ 16 5 1 б ставитель В. А. Бродский ред А, А, Камышникова Корректор И, А. Шпыи актор Т. Загребедьна ормат бум. 70 Х 108/а Объем 0,18 изд. л Тираж 1150 Цена 4 коп пдп, к печ. 20.17ак. 4580 пографин ЦБТИ, Москва, Петровка Способ программного управления угловыми или линейными перемещениями исполнительного органа металлорежущих станков, основанный на...

Номер патента: 144363

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Рашкович, Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 15/00

Метки: металлорежущими, программного, станками

...передачу 8 винт 3, двухразрядных датчиков 9 и 10 положения, контролирующих количество оборотов винта 1 и червяка 11 передачи 8, электромагнитов 12 и 13, а также узла 14 управления, имеющего две схемы совпадения.Программа в закодированном виде вводится в узел 14 управления, в результате чего начинают вращаться ходовые винты 1 и 3. Вращение винтов 1 и 3 продолжается до тех пор, пока в узел 14 управления не поступятот датчиков 9 и 10 сигналы совпадения, причем сигналы подаются в тот момент, когда вращающиеся упоры 15 и 16, установленные на винте 1 и на червячном валу 17, находятся над упорами 18 и 19, В момент подачи сигналов включаются электромагниты 12 и 3, выдвигающие упоры 18 и 19, что вызывает реверсированпе электродвигателей 6 и 7,...

Номер патента: 139899

Опубликовано: 01.01.1961

Авторы: Бараб-Тарле, Бурштейн, Люцин, Сойфер, Срибнер, Тарасюк, Тростановский, Шраго

МПК: G05B 19/43

Метки: металлорежущими, программного, силового, станками

...секторов, поворачивакицихся вокруг общей оси 1. Каждый сектор 2, кроме первого сектора, и последнего 7, содержит цилиндр 5 и шток б, причем шток цилиндра предыдущего сектора жестко связан или выполнен за одно целое с цилиндром последующего сектора,Первый сектор 3 неподвижный, относительно ксггорого осуществляется разворот всех остальных секторов при подаче в полости цилиндров воздуха или жидкости под давлением.Последний сектор 4 связан с исполнительным органом, например, поворотным столом или другим механизмом. Поворот каждого сектора ограничен жесткими регулируемыми упорами, размегценными иа прс дыдущем секторе.Подводя давление в одну или другую иолссть цилиндров, можно вызвать свертывание или развертывание веера...

Номер патента: 138462

Опубликовано: 01.01.1961

Авторы: Кричевер, Рашкович, Тростановский, Фибнер, Шраго

МПК: B23B 47/24

Метки: выключающее, глубокого, предохранительное, сверления, станкам

...В ВИДЕ ДВУХ СОЕДИНЕННЫХ ПОСРЕДСТВОМ ПруЖИННОЙ муфты перекрывающих друг друга зубчатых дисков, связанных с ведуЩИМ ВЗЛОМ И ШПИНДЕЛЕМ станка И ВЗЭИМОДЕИСТВУЮЩИХ С ИСТОЧНИКОМсвета и фотоэлектрическим датчиком. Такая конструкция устройства по вышает чувствительность ее к колебаниям крутящего момента.На фиг. 1 схематически изображено предохранительное устройство; на фиг. 2зубчатые диски при совмещенных и перекрытых зубцах.Хвостовик привода 1 через втулку 2 с упорами 3 соединен с зубчатым ведущим диском 4, который посредством пружинной муфты 5 спиральной пружины сочленен с зубчатым диском б шпинделя 7, несущего зажимной патрон 8. Над пазами 9 зубчатых дисков расположена электрическая лампочка 10. Пучок света от нее через пазы 9...

Номер патента: 135703

Опубликовано: 01.01.1961

Авторы: Бараб-Тарле, Блох, Карлевич, Мижевский, Рашкович, Срибнер, Тростановский, Хандрос, Шраго

МПК: G01P 3/26, G01P 3/42

Метки: гидравлических, измеритель, механизмов, органов, перемещения, рабочих, скорости

...прибораВ магистраль 1, питающую цилиндр 2 исполнительного органа, включено сопротивление 3, создающее перепад давлений, К точкам магистрали перед сопротивлением и после сопротивления подключены полости электроиндуктивного расходомера. Последний выполнен в виде двух чащек-корпусов 4, 5, между которыми находится стальная мембрана б Внутри каждой чашки расположены катушки 7.Каждая из чашек является одним пз магнитопроводов диффереч. циального электроиндуктивного датчика. Мембрана является их общим якорем. Датчик включен в одну пз известных мостовых измерительных схем. опредена сояет дени ско- казания корость однозначно Этот расход создает ний, который опреде1 стемы, При изменени, соответственно по ршня цилиндра его ости в магистрали 1...

Номер патента: 134956

Опубликовано: 01.01.1961

Авторы: Бараб-Тарле, Макаров, Мижевский, Простановский, Рашкович, Свириденко, Срибнер, Шраго

МПК: B23B 39/24

Метки: деталях, линейного, отверстий, полуавтоматический, постоянным, программным, сверления, сверлильный, станок, стрингеров, судовых, типа, управлением, шагом

...которой производится настройкой гитары,Программирование количества отверстий в группах происходит следующим образом.При каждом обороте однооборотной муфты 4 кривошип 18 с помощью храпового механизма поворачивает звездочку 19 на один шаг н тем самым перемещает.перфоленту 20 также на один шаг.Таким образом, если на соответствующей дорожке перфоленты 20 имеются два отверстия, из которых первое соответствует первому сверлению, а второе - последнему сверлению (в группе), то программируется число отверстий в группе, равное числу шагов перфорации ленты между указанными выше двумя отверстиями. Для этого перфолента направляется в читающее устройство 21 так, чтобы первое отверстие на той дорожке, где записано количество отверстий в...
