Шлыков

Номер патента: 1501127

Опубликовано: 15.08.1989

Авторы: Алешин, Петров, Шлыков

МПК: G09B 9/04

Метки: моделирования, оператора, работы, средства, транспортного

...29 уровень "1", а на инверсном - уровень "0", Уровень "1" спрямого выхода КЗ-триггера 29 поступает на управляющие входы первого итретьего ключей 20 и 22 и на первыйвход второй схемы И 27, при этом через замкнутый первый ключ 20 видеосигнал с выхода первой телекамеры 2поступают на видеоконт ольное устройство 9, а выход управления продольным перемещением вычислителя 10 через замкнутый третий ключ 22 соединяется с первым приводом 3 продольного перемещения первой телекамеры2. С выхода второй схемы И 27 уровень "1" поступает на управляющийвход шестого ключа 25, так как напервый вход второй схемы И 27 приходит уровень"1" с прямого выходаКЯ-триггера 29, а на второй вход -уровень "1" с второго нормально замкнутого концевого...

Номер патента: 1495407

Опубликовано: 23.07.1989

Авторы: Волков, Пасынков, Шлыков, Яковлев

МПК: E01H 3/02

Метки: дорожных, мойки, покрытий

...далее по трубопроводам 6,7,10,15 и 16 поступает под давлением к коллектору 17 и через моечные насадки 18 осуществляет мойку дорожной поверхности. При этом клапан 3 закрыт. При визуальном наблюдении оператором машины наиболее загрязненных участков дороги включается тумблер 32 и в за- ф висимости от положения поршня силового цилиндра 21 толкателями 22 или 23 . включается концевой выключатель 29 или 30. В случае, когда поршень силового цилиндра находится в среднем положении и толкатели 22 и 23 не замыкают конечные выключатели 29 и 30 при включении оператором машины тумблера 32, ток от источника 31 напряжения течет через нормально замкнутые контакты 35 и 36, тогда одно из реле срабатывает раньше, например ЗЗ, включая при этом нормально...

Номер патента: 1483432

Опубликовано: 30.05.1989

Авторы: Гончаров, Широкий, Шлыков

МПК: G05D 3/12

Метки: вышки, глубоководного, добычного, комплекса, стабилизации

...четырех гидроцилиндров одновременно, поэтому выходное напряжение каждого регулятора положения разводится на все четыре подчиненные контуры регулирования расхода. При этом напряжение с выхода регулятора положения 20 . подается на входы регуляторов 23 и 26 расхода через прямые входы блоков 29 и 32 сравнения, а на входы регуляторов 24 и 25 расхода - через инвертирующие входы блоков 30 и 31 сравнения. Напряжение с выхода регулятора 21 положения постунает на входы регупяторов 24 и 26 расхода через прямые входы блоков 30 и 32 сравнения, а на входы регуляторов 23 и 2525 30 35 40 45 50 55 5101520 расхода - через инвертирующие входы блоков 29 и 31 сравнения.Сигналы обратной связи, пропорциональные расходам рабочей жидкости, подаваемой на...

Номер патента: 1469559

Опубликовано: 30.03.1989

Авторы: Лихачев, Мусатова, Шаврин, Шлыков

МПК: H04J 3/17

Метки: обнаружения, речевых, сигналов, фоне, шумов

...комбинат "Патент", г.Ужгород, ул. Гагарина, 101 Изобретение относится к электросвязи и может быть использовано в системах передачи и обработки речевой информации, в частности в статис тических системах передачи.Цель изобретения - повышение точности обнаружения речевого сигнала на фоне шумов.На чертеже представлена структурная электрическая схема устройства для реализации предложенного способа.Устройство содержит Б полосовых фильтров 1, И детекторов 2 огибаю щей, Б фильтров 3 верхних частот, М блоков 4 определения значения взаимной корреляции, каждый пз которых содержит перемножитель 5 и интегратор 6, М пороговых блоков 7, эле- мент ИЛИ 8. Устройство, реализующее предложенный способ, работает следующим образом. 25На...

Номер патента: 1449643

Опубликовано: 07.01.1989

Авторы: Антропов, Босько, Глазунов, Елисеев, Иржак, Овдин, Полузадов, Шлыков

МПК: E02F 9/20

Метки: механизмом, экскаватора

...Темп изменения напряжения с задатчика 4 интенсивности определяет требуемую величину ускорения привода. На выходе регулятора 5 скорости имеется сигнал только при рассогласовании сигналов с датчика 6 скорости и задатчика 4 интенсивности. Этот сигнал является заданием на ток якорной цепи и подается на первый вход регулятора 7 тока, вторым входом, соединенным с датчиком 8 тока. Регулятортока управляет, таким образом, напряжением управляемого преобразователя 9, питающего двигатель 10.Эталонная модель 11 позиционного регулирования представляет собой аналоговое моделирующее устройство, которое моделирует динамическую сис" тему привода поворота экскаватора достаточно точно, описываемую дифференциальным уравнением второго поряд" ка. Эта...

Номер патента: 1447544

Опубликовано: 30.12.1988

Авторы: Винокуров, Колпаков, Коротина, Лебедев, Паршин, Симонов, Шлыков

МПК: B22D 11/00

Метки: биметаллических, непрерывной, разливки, слитков

...том же уровне. 3 14и 12 пересечения их наклонных участбков с плоскостью 16 сопряжения, С.По скорости вытягивания биметаллического слитка 0,8 м/мин и весовомрасходе металла 13, равном 550 кг/мин,а металла 14-365 кг/мин температурао,в точке 11 составляет 1360 С в точо3ке 12-1380 С. При этом температуражидких металлов 13 и 14 одинаковааи составляет 1520 С, При таких параметрах процесса разливки между точками 11 и 12 величина 11= 10 х 20=200 мм,На таком расстоянии устанавливаютперегородку 2. Температура в точке12, равная 1380 С, устанавливаетсяпосредством изменения положения мениска 15 металла 14. 4 О В результате улучшается качество и прочность соединения оболочек 8 и 9 биметаллического слитка. В процессе непрерывной разливки...

Номер патента: 1443174

Опубликовано: 07.12.1988

Авторы: Кутыркин, Шиндов, Шлыков

МПК: H03M 1/10

Метки: аналого-цифровых, погрешностей, преобразователей, случайных, характеристик

...ПО ВТОРОМУ ВттХОГтт ВЫПаЕт ПОттелзттНЬтй на два по частоте выходной сит пал генератора 14 импульсов:та управляюьий вход коммутатора 8 и ьтя вход ттереттпюЧатЕЛя 12. ПРИЧЕМ Прн ПОДКЛ:Сттнктктт КОММутатОра 8 К ПЕрВОМу ГХОДт бЛОКЯ 7 сложения напряжения сигняпя 1 од новременно по управляюцтему гходу ряэ РЕШаЕтСЯ ПРОХОЖДЕНИЕ СИГтт.;тттОВ ЧЕРЕЗ переключатель 12, В момент подключе ния коммутатором 8 сигнала П,к первому входу блока 7 слокепття;-тяпряае- НИЯ ЗаПРЕШЯЕтСЯ ПтРОХттцвтятв СИГНЯЛОВ через переключатель 12,В блоке 7 слокеттия ття 11 тт як. н:.тя ИЗВОДИТСЯ С.тОжЕНИЕ 1 ЯПРЯ;КЕНИй С ВЫХО"да образцового преобразователя 2КОД-НаПРЯжЕНИЕ И т-;ЫХОДЯ КаттттУтатО;Я8, сумма которых гтоступает ня ттотконтролируемого АЦП 1 бт которьй, в СВОЮ...

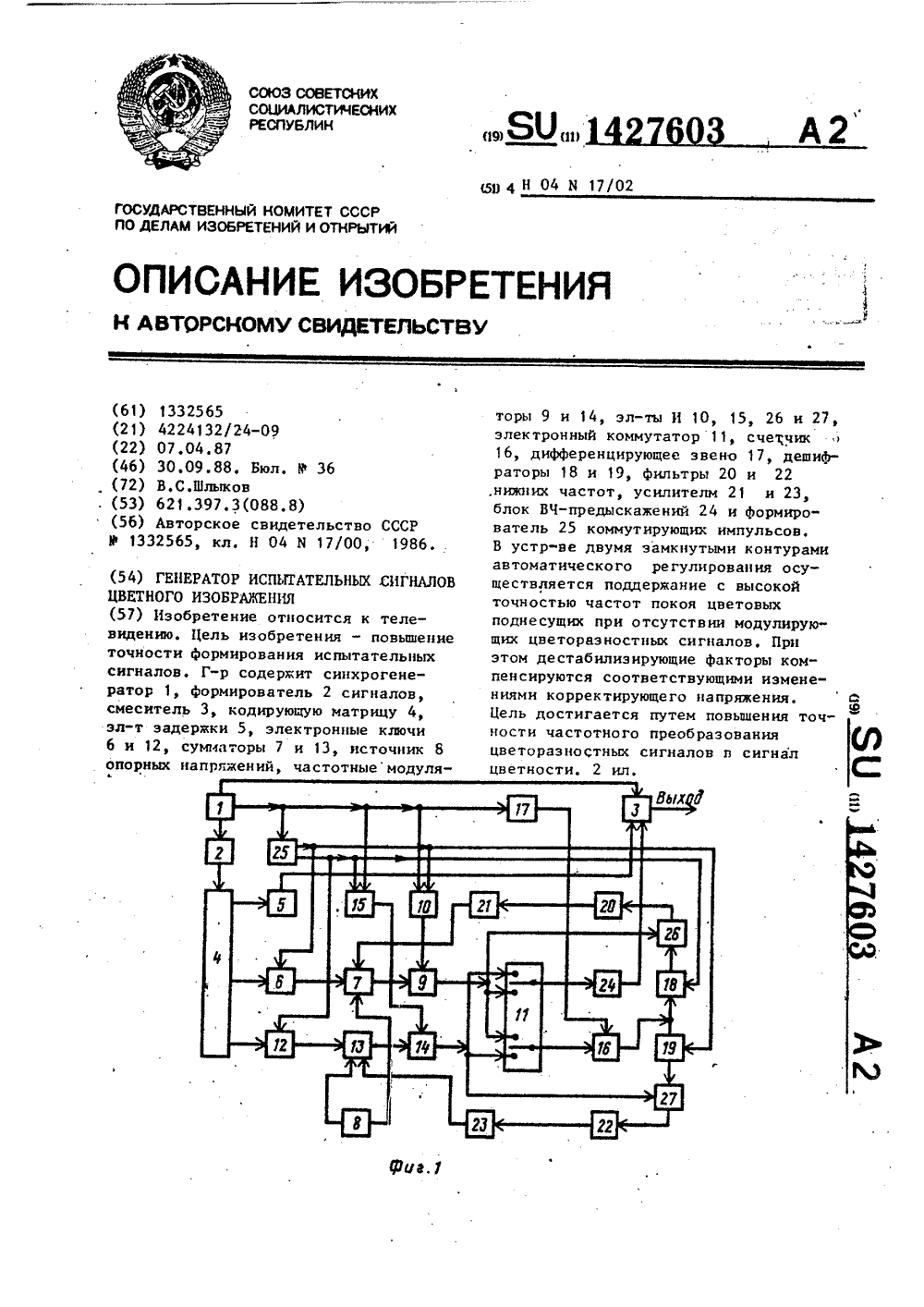

Номер патента: 1427603

Опубликовано: 30.09.1988

Автор: Шлыков

МПК: H04N 17/02

Метки: генератор, изображения, испытательных, сигналов, цветного

...18, 50 третий элемент И 26, первый Фильтр 20 нижних частот и первый усилитель 21. Второй контур регулирования предназначен для стабилизации частоты покоя цветовой поднесущей в строке с сигналом Р (частоты покоя второго частотного модулятора 14) и включает в себя второй сумматор 13, второй частотный модулятор 14, электронный 3 14276на первом выходе Формирователя 25коммутирующих импульсов соответствуетформирование строки ЭР, при этом замыкается первый электронный ключ 6,а выход первого частотного модулятора9 подключается электронным коммутатором 11 к входу блока 24 высокочастотных предыскажений. На первый входпервого частотного модулятора 9 поступает модулирующий цветоразностныйсигнал Р, вызывающий соответствующуюдевиацию частоты...

Номер патента: 1427574

Опубликовано: 30.09.1988

Авторы: Костромитин, Музыченко, Рыжевнин, Шлыков

МПК: G06F 11/10, H03M 7/20

Метки: двоичного, единиц, кода, модулю, подсчета, числа

...элемента 7.1 И, соединенных с выходами блоков 61-6.(1-1), также единичные сигналы. При этом через (ч +1)войК тактов работы генератора 1, когда на вход счетчика 5 по модулю К поступает (ю +1)вос 1 К импульсов, на выходе делителя 9, соединенном с входом элемента 7,1 И появляется импульс, который через элемент 7.1 И и элемент 8,(1+1) ИЛИ поступает на счетный вход блока 6.1 подсчета единиц по модулю К.Таким образом, к содержщому блска 6.1 подсчета единиц по модулю К каждый раз прибавляется единица, а за это время из содержимого счетчика 5 по модулю К вычитается Ь +1)водК единиц, где и+1 - веса информационных входов 10.(1+1).Импульсы с выхода элемента 7,1 .И одновременно поступают через элемент . 8, 1 ИЛИ на вход 20 обнуления делителя 9,...

Номер патента: 1425284

Опубликовано: 23.09.1988

Авторы: Агафонов, Иванков, Иржак, Кузнецов, Полузадов, Шлыков

МПК: E02F 9/20

Метки: карьерного, копания, процессом, экскаватора

...двигателя10 напора, направленному на втягивание рукояти, и влево в положение27 а - если момент двигателя напорадействует на выдвижение рукояти.Сигнал с выхода первого усилителя13 действует в сторону увеличениявыходного сигнала усилителя 14,Входные параметры второго усилителя 14 рассчитываются таким образом,что сигнал на его выходе равен разности входных сигналов, если напряжение на выходе первого усилителя 13больше сигнала на выходе регулятора7 напряжения, измеренного от максимального значения, действующего навтягивание рукояти. Если же этот сигнал больше напряжения на выходе первого усилителя 13, то напряжение навыходе второго усилителя 14 равнонулю. Таким образом, результирующийсигнал на входе регулятора тока равеннаибольшему из...

Номер патента: 1414923

Опубликовано: 07.08.1988

Авторы: Павлик, Пасынков, Шлыков, Яковлев

МПК: E01H 1/00

Метки: дорожной, поверхности, увлажнения

...короткого промежутка времени, и бакзаполняется водой из бака 3. Процесс повторяется, 2 ил. лей 12 и 13. Размыкающие контакты 31 и 32 реле 27 и 28 соединены с входами усилителей 25 и 26 и через выключатель 24 связаны с источником 23 напряжения.Устройство работает следующим образом.При заполнении баков 1 и 2 водой, перед началом работы, контакты датчиков 21 и 22 уровня замыкаются через воду, но ток через обмотки электромагнитов пневмораспределителей 12 и 13 не течет, поскольку выключатель 24 разомкнут.При включении выключателя 24 ток, пройдя усилители 25 и 26 мощности, течет через обмотки реле 27 и 28, при этом одно из них срабатывает раньше, например реле 27, и размыкает свои размыкающие контакты 32, тем самым обесточивая обмотку реле...

Номер патента: 1401461

Опубликовано: 07.06.1988

Авторы: Музыченко, Новиков, Рыжевнин, Шлыков

МПК: H03M 13/47

Метки: двоичного, единиц, кода, количества, модулю

...- на вычитающий входсчетчика 5 чо модулю К. При этомкаждый раз к содержимому блока подсчета единиц по модулю К группы бприбавляется, а от содержимого счетчика 5 по модулю К отнимается единица. Работа продолжается таким образом до обнуления блока 6 подсчетаединиц по модулю К. В течение всеговремени работы блока 6 подсчета еди"ниц по модулю К он нулевым логическим сигналом на своем первом выходеблокируетпрохождение тактовых импульсов на выходы элементов И 7 +,31401 7, . Пусть к началу процесса обнуления в блок 6 был записан код числа щпо модулю К, где щ- число1единиц в группе входных информацион 5 ных щин 10. При этом за время его1 собнуления на вычитающий вход счетчика по модулю К 5 поступает К-(щ)щодК импульсов. В результате от его...

Номер патента: 1393954

Опубликовано: 07.05.1988

Авторы: Воронцов, Кацура, Кудинов, Муратов, Петренко, Саранцев, Семенов, Шлыков

МПК: F16C 33/10

Метки: опорный, подшипник, скольжения, турбомашины

...установлены в посадочное место симметрично отно сительно плоскости горизонтального разъема 2 корпуса 1, а каждая из вставок 5 и 6 имеет две плоскости симметрии, одна из которых Р проходит через продольную ось 0-0, а другая Ц - через поперечную ось О -О подшипника(фиг. 1, 4 в), В каждой иэ вставок 5 и б напротив кольцевых каналов 9 выполнены отверстия 11 для подвода смазки в рабочую зону подшипника, Каналы 9 соединены отверстием50 12 через дроссельньп клапан 13 с картером 14.11 ри работе подшипника смазку с помощью известных средств подают в кольцевые каналы 9, ограниченные по55 ширине перемычками 10. Далее одна часть смазки через отверстия 11 поступает в рабочую зону подшипника в зазор о для образования масляного клина и охлаждения вала...

Номер патента: 1392350

Опубликовано: 30.04.1988

Авторы: Секисов, Скобелев, Сосняков, Шлыков

МПК: G01B 7/30

Метки: перемещений, угловых

...сравне,ния на выходе цифрового компаратора,20 по импульсу с шестого выхода блока 18 управления результат сравнения,записывается в регистр 28 признаков, 25который выполняется, например, какшестираэрядный сдвиговый регистр споследовательным информационным входом.Первый такт измерения углового перемещения закончен,Измерение углового перемещенияпроисходит за шесть тактов. Каждыйтакт начинается с прихода импульса иэгенератора 34 тактовых импульсов вблок 18 управления. Во втором - шестом тактах происходят те.же события,что и в первом такте. В каждом тактезамыкаются два из шести ключей 3 - 8,В первом такте замыкаются ключи 3 и 8,во втором такте - ключи 4 и 7, в третьем такте - ключи б и 7, в четвертом такте - ключи 5 и 8, в пятом. такте -...

Номер патента: 1368392

Опубликовано: 23.01.1988

Авторы: Антропов, Глазунов, Дружинин, Иржак, Овдин, Полузадов, Шлыков

МПК: E02F 9/20

Метки: приводом, экскаватора

...с выхода командоконтроллера 6. При включении привода экскаватора на функционирование в автоматическом режиме на выходе переключателя 12 режима управления появляется сигнал другой полярности, поступающий на управляющие входы первого 3, второго 5 и третьего 7 ключей. При этом первый ключ 3 подключает выход регулятора 1 автоматического управления перемещением механизма к первым входам суммирующего усилителя 2 и блока 9 регулирования, второй ключ 5 подсоединяет исполнительный двигатель 4 к выходу суммирующего усилителя 2, а третий ключ 7 - выход командоконтроллера б через инвертор 8 к третьему входу блока 9 регулирования,Таким образом, при положении переключателя 12 режима управления, соответствующем автоматическому режиму, все цепи...

Номер патента: 1367159

Опубликовано: 15.01.1988

Авторы: Данилов, Шлыков, Шляндин

МПК: H03M 1/66

Метки: цифроаналоговый

...АА;, , Ана шине 15При этом входы матрицы 6 подключаются то к нулевому потенциалу, то к потенциаолам е, Следовательно, напряжение на выходе делителя 3 равно Н0 = 3 - Е= -, е,АКь3 13671Следовательно, выходное напряжение преобразователя равновеых Ео К . - А 1 К ъ Ф5 Во где В,20 В,ВНИИПИ Заказ 6850/55 Тираж 928 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 где К - коэффициент усиления выходного усилителя.Включение масштабирующего элемента 12, выполненного на резисторе, между выходом усилителя 11 и неинвертирующим входом выходного усилителя 13 предназначено дтя обеспечения одинакового (единичного) коэффициента усиления усилителя,13 от всех источников сигнала. При этом необхо 15 димо, чтобыГ сопротивление резистора...

Номер патента: 1364669

Опубликовано: 07.01.1988

Авторы: Антропов, Иржак, Казаков, Полузадов, Садовников, Шлыков

МПК: E02F 9/20

Метки: лопата, прямая, типа, экскаватором

...сигнала с выхода командоаппарата напорана втягивание рукояти. Зона нечувствительности усилителя 17 выбираетсяравной максимальному сигналу с выходакомандоаппарата 1 напора на втягивание рукояти. При максимальном сигналена выходе регулятора 14 положения имаксимальном сигнале командоаппаратав направлении на втягивание рукоятисигнал с выхода однополярного усилителя 17 также максимален и он действует на систему 2 управления напоромв направлении на выдвижение рукояти,Таким образом, однополярный усилитель 17 совместно со связью между командоаппаратом напора 1 и .системой2 управления выполняют функцию узлавыделения наибольшего из двух сигналов: от регулятора 14 положения рукояти и от командоаппарата 1 напора,измеренного от значения,...

Номер патента: 1137868

Опубликовано: 23.09.1987

Автор: Шлыков

МПК: F41C 23/00

Метки: оружии, соединение, спортивно-охотничьем, стволом, шарнира

...является повышение технологичности изготовления и надежности эксплуатации соединения. Эта цель достигается тем, что в известном соединении шарнира со стволом в спортивно-охотничьем оружии, содержащем хвостовик шарнира, расположенный в цевье, стойку, закрепленную на стволе, и запирающий зуб, в хвостовике шарнира под стойку выполнено гнездо со скосом, а запирающий зуб подвижно установлен в стойке, подпружинен относительно нее и снабжен тягой. 7868 2На чертеже изображен общий видсоединения шарнира со стволом вспортивно-охотничьем оружии.Соединение шарнира со стволЬм .в спортивно-охотничьем оружии содер.жит хвостовик 1 шарнира, расположенный в цевье 2, стойку 3, закрепленнуюна стволе 4, и запирающий зуб 5.В хвостовике шарнира под...

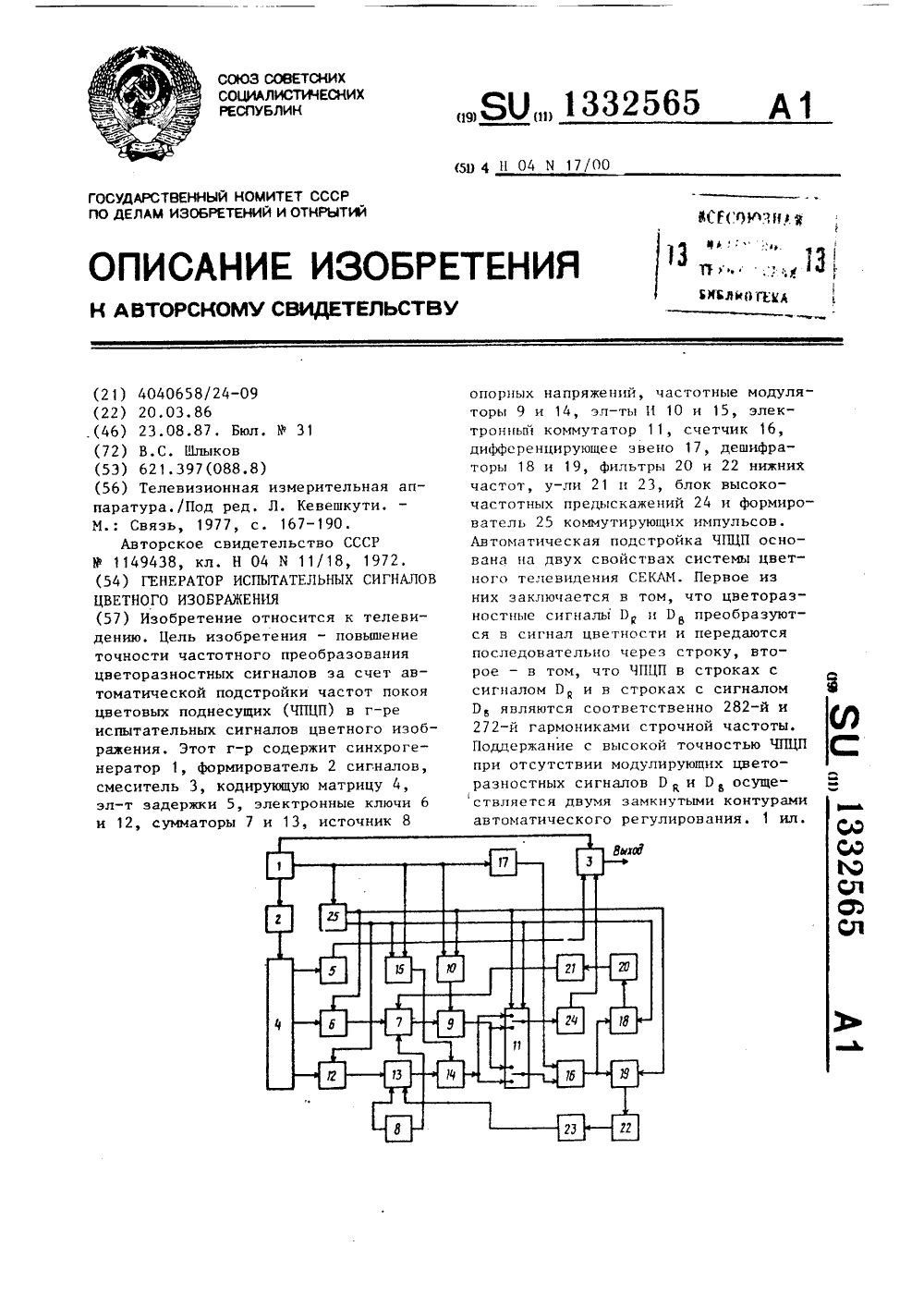

Номер патента: 1332565

Опубликовано: 23.08.1987

Автор: Шлыков

МПК: H04N 17/00

Метки: генератор, изображения, испытательных, сигналов, цветного

...коммутатором 11 к входу блока 24 высокочастотных предыскажений. На пер вый вход первого частотного модулятора 9 поступает модулирующий цветоразностный сигнал Рр, вызывающий соответствующую девиацию частоты вырабатываемых им колебаний (цветовой поднесущей),Высокому уровню УК на втором выЯходе формирователя 25 коммутирующих импульсов соответствует формирование строки Рр, при этом замыкается второй электронный ключ 12, а выход второго частотного модулятора 14 подключается электронным коммутатором 11 к входу блока 24 высокочастотных предыскажений. На первый вход второго частотного модулятора 14 поступает модулирующий цветоразностный сигнал Р , вызывающий соответствующую девиацию частоты вырабатываемых им колебаний цветовой поднесущей....

Номер патента: 1330083

Опубликовано: 15.08.1987

Авторы: Астанин, Будов, Климова, Шлыков

МПК: C03B 5/193

Метки: печь, стекловаренная

...от бурления и зону открытого зеркала в области расположения шихты.Расположение сопл под первой парой горелок позволяет обеспечить максимальный приток тепла от пламени шихте через зону открытого зеркала, которая образуется от бурления.На фиг. 1 представлена стекловаренная печь, продольный разрез; на фиг. 2 - то же, план.Печь содержит свод 1, под 2, боковые стены 3, горелки 4, сопла 5 для бурления, загрузочный карман 6. Шихта 7 из загру. зочного кармана 6 перемещается вдоль печи в направлении выработки,Оплавление шихты 7 происходит за счет тепла, идущего от пламени, и за счет тепла, передаваемого конвекцией в расплаве. Сваренная стекломасса осветляется и поступает на выработку. Конвекционный поток движется от зоны открытого зеркала к...

Номер патента: 1318931

Опубликовано: 23.06.1987

Авторы: Данилов, Шлыков, Шляндин

МПК: G01R 27/00

Метки: делителей

...образцового делителя 5 напряжения при подключении х-го разряда соответственно к потенциальному или нулевому выводу источника 2опорного напряжения; А,Е 0;11 - разрядные цифры кода; К .=2/2 " - весо.Ьвой коэффициент деления 1-го разряда; п - число разрядов делителя,Устройство контроля делителей напряжения обеспечивает равенство потенциалов на одноименных потенциальных выводах образцового 5 и контролируемого делителей напряжения,При помощи блока 6 переключения одна пара потенциальных выводов соединяется между собой, а между выводами другой пары устанавливается блок3 выравнивания потенциалов,Для периодической подстройки образцового делителя 5 напряжения предусмотрена возможность подстройкикоэффициентов деления при помощиподстроечных...

Номер патента: 1315238

Опубликовано: 07.06.1987

Авторы: Мочульский, Шлыков

МПК: B23Q 16/02

Метки: делительный, поворотный, стол

...15, снабженный по концам призматическими пазами, несущий ролики 16,нагруженный пружиной 17,Стол работает следующим образом.При вращении диска 13, например,по часовой стрелке палец 12 выходитиз зацепления с выступом 1 рычага 7,который под действием пружины 17 через ролики 16 и фигурный копир 10 поворачивается вокруг оси 8 одновременно с фиксатором 15, который поворачивается на стойке 14 по часовой стрелке. При этом призматический паз 9 рычага 7 освобождает цевку 2 диска 1,который входит в зацепление с призматическим пазом фиксатора 15. Последний под действием пружины 17 расклинивается на неподвижной стойке 14 ицевке 2, обеспечивая беззазорную фиксацию делительного диска 1.Продолжая вращаться по часовойстрелке, диск 13 поворачивает...

Номер патента: 1314041

Опубликовано: 30.05.1987

Авторы: Глухов, Тяпикин, Чикин, Шлыков

МПК: E21C 27/24, E21D 20/00, E21D 9/10 ...

Метки: бурильно-анкеровальное

...отводиться в сторону или оставаться забуренным в забой. Для перевода буровых механизмов 1 из транспортного положения в зону возведения анкерного крепления рабочая жидкость подается в гидроцилиндр 10 привода цепного удвоителя хода. Корпус гидроцилиндра 10 перемещается относительно неподвижной направляющей 6. При этом блоки 11, прикрепленные к корпусу гидроцилиндра 10, тянут в направлении его перемещения цепи 12, к верхним ветвям которых присоединена подвижная тележка 7. В связи с тем, что нижние ветви цепей 12 жестко присоединены к неподвижной направляющей 6, происходит перемещение верхних ветвей цепей 12 совместно с подвжкной тележкой 7, относительно неподвижной направляющей 6 в сторону забоя. При этом величина перемещения подвижной...

Номер патента: 1309094

Опубликовано: 07.05.1987

Авторы: Строганов, Шилов, Шлыков

МПК: H01F 27/26, H01F 27/33

Метки: аппарат, электроиндукционный

...5 на приваренных к основанию стойках 6, которые размещены у боковых сторон активной части, не соприкасаясь с последней.Трансформатор фиг. 1 и 2) в закрытом исполнении размещен в кожухе 7, в этом случае прижимной элемент 5 можно выполнить в виде четырехугольной рамы, снабженной выступающими ушками 8, за которые она кренится к стойкам 6. Рама, преимущественно прямоугольной формы, образована жестко скрепленными планками или уголками, которые имеют размеры, обеспецивающие размещение двух противоположных сторон рамы над выступающими торцами щечек каркасов обмоток.Эти противоположные стороны рамы, опираясь в нескольких местах на верхние торцы щечек каркасов, при закреплении рамы на стойках 6 прижимают с необходимым усилием выступающие щечки...

Номер патента: 1307391

Опубликовано: 30.04.1987

Авторы: Васин, Секисов, Скобелев, Сосняков, Шлыков

МПК: G01R 27/26

Метки: датчиков, импульсный, индуктивных, многоканальный, параметров, сигнал

...уровня на соответствующие вторые входы блока 19 совпаденийВ результате формируется управляющий сигнал поочередно на каждом из выходов блока 19 совпадения. При поступлении сигнала управления с выхода блока 19 совпадений на управляющий вход соответствующей пары аналоговых ключей последние замыкаются. В измерительной цепи, образованной одним из датчиков, подключенным к клеммам 1 парой ключей 3, дифФеренцирующим трансформатором 2 и источником 4 постоянного напряжения начинается переходной процесс преоб30739разования разности индуктивности плечдатчика в импульсный сигнал Ь, ,амплитуда которого пропорциональнаЯ = (Ь - Ь )/К + Ь),где Ь и Ь - индуктивности соответгственно верхнего и нижнего плеч датчика,При этом происходит накопление 1...

Номер патента: 1302073

Опубликовано: 07.04.1987

Авторы: Глухов, Тяпикин, Шлыков, Ярушников

МПК: F16K 37/00

Метки: задвижка, шиберная

...и механогидравлическихмашин.На чертеже представлена шиберная 15задвижка.Задвижка состоит из корпуса 1,внутри которого размещен шибер 2,поршень 3, надпоршневая полость 4, подпоршневая полость 5, невыдвижной шпиндель 6 с ручным штурвалом 7, гайка 8,подводящего трубопровода 9, кранауправления 10, узла звуковой.предупредительной сигнализации, состоящегоиз гидротурбины 11, ротационно-звукового устройства 12, отводного трубопровода 13 подпружиненного золотника 14.Для открытия задвижки кран 10 управления переключается в соответствую щее положение, и высоконапорная жидкость поступает в надпоршневую полость 4, создавая усилие, равное сопротивлению перемещения шибера 2.Одновременно высоконапорная жидкость З 5по отводному трубопроводу 13...

Номер патента: 1298914

Опубликовано: 23.03.1987

Авторы: Абжирко, Поляков, Хромихин, Шлыков

МПК: H03K 3/80, H03L 7/00

Метки: синтеза, частот

...ля 4 на их выходах появляются импульсы переполнения, определяющие;конец временного интервала. Эти импульсы 55 поступают на первый либо второй вход элемента ИЛИ 5 и далее с его выхода. поступают на установочные входы дели 4 2теля 2 частоты и делителя 4 частоты с переменным коэффициентом деления, устанавливая начало отсчетов временных интервалов, Одновременно импульсы переполнения поступают на счетный вход триггера 8 (триггера 9), срабатывающего по их заднему фронту, устанавливая его в состояние логической "1", и установочный вход триггера 9 (8), обнуляя его, Сигнал логической "1" с триггера 8 (9) поступает на первый вход элемента И 6 (И 7). Сигнал на выходе последнего появится в случае прихода второго импульса переполнения на втором...

Номер патента: 1290520

Опубликовано: 15.02.1987

Авторы: Абжирко, Поляков, Токарев, Хромихин, Шлыков

МПК: H03L 7/18

Метки: синтеза, частот

...к выходной шине 9,Устройство работает следующимобразом,С выходов генераторов 1 и 4 синусоицзльные сигналы поступают на вхо"ды формирователей импульсов 2 и 5с выходов которых импульсные сигналы подкотся на соответствующие счетныевходы делителей 3 и 6, Предположимчто первым заполнился делитель 3(делитель,6), тогда на его выходе ус"танавйивается сигнал "1" которыйподается на прямой (инверсный) входфильтра 7 нижних частот, Поспе эа- фполнения делителя 6 (делителя 3),на его выходе появляется сигнал " 1".Сигналы с выходов делителей 3 и 6подаются на входы элемента И 8, навыходе которого появляется сигнал"1 который устанавливает делители3 и 6 в исходное состояние. На выходе последних устанавливается сигнал"0", синхронизируя начало их отсчетов....

Номер патента: 1282188

Опубликовано: 07.01.1987

Авторы: Алешин, Шлыков

МПК: G09B 9/00

Метки: визуальной, имитатор, обстановки, средства, транспортного, тренажера

...возрастает с уменьшением их угла места по отношению к линии горизонта, достигаямаксимальной величины на линии горизонта при нулевом угле места, Следо"вательно, в имитаторе визуальной обстановки необходимо воспроизвести увеличение вибрации иэображений предметов и ориентиров по мере их приближения к иэображению линии горизонта.В предлагаемом имитаторе визуаль ной обстановки воспроизведение зависящей от имитируемой дальности вибрации изображений предметов и ориентиров осуществляется следующим образом. Кадровые синхронизирующие импуль-, сы с блока 5 синхронизации телекамеры 2 поступают на вход генератора 11 линейно падающего напряжения, вырабатывающего линейно падающее напряжение пилообразной формы. С выхода генератора 11 линейно...

Номер патента: 1281385

Опубликовано: 07.01.1987

Авторы: Булия, Коншин, Орлов, Сагателян, Шлыков

МПК: B24B 37/04

Метки: абразивной

...в зацепление с колесом 16 свнутренними зубьями, смонтированнымв гильзе 11, и планетарной передачи,солнечное колесо 1 которой закреплено на корпусе, сателлит 9 - на торцестакана 5, а центральное колесо 12на торце гильзы 11, 1 ил. реннего зацепления 16, установленным жестко внутри гильзы 11. Для регулировки эксцентриситета крышка 13 имеет возможность поворота на радиально-упорных подшипниках 7 и фиксируется со стаканом 5 в требуемом положении. При этом в пределах от 0 до 2 е может быть установлен требуемый эксцентриситет между осями вала 14 и корпуса 2, т,е. стакана 5, К нижнему торцу вала 14 присоединен инструмент 18, а на верхнем конце вала 14 установлена пружина 19 сжатия, упирающаяся нижним торцом в упорный подшипник 20,...
