Шлыков

Номер патента: 349657

Опубликовано: 01.01.1972

Авторы: Давыдов, Есютин, Маслаков, Проектно, Соломатов, Шевчук, Шлыков

МПК: C04B 40/02

Метки: полимербетонных

...напряженностью поля, создавая своего рода ударное воздействие, ускоряют процесс отверждения связующего без его перегрева и обеспечивают более полное отверкдение прц меньшик раскодак катализатора. Кроме того, потребляемая мощность поля снижается, а регулирование процесса упрощается, так как появляется возможность изменять количество подаваемой на изделие энергии путем изменения скважностц импульсов.Техническое осуществление способа поясняется чертежом.5 Задающий импульсный генератор 1 запускает генератор СВЧ 2. Импульсы электромагнитной эцсргпц по волцоводам 3 через согласующее усгройство 4 подаются в рабочую камеру 5, в которой помещено подлежащсе 10 термообработке изделие. Время термообработкц цакодят опытным путем в зависимости от...

Номер патента: 346414

Опубликовано: 01.01.1972

Авторы: Зев, Ивановский, Кузнецов, Шлыков

МПК: D06C 13/02

Метки: обнаружения, ткани, шва

...с трансформатором, образованным обмотками электромагнитного реле.О Устройство работает следующим образом,Шов ткани, проходя с определенной скоростью между направляющим роликом 10 и щупом 7, поворачивает его ца некоторый уголшарнира 8. При этом яорь 6, 5 связанный с щупом, размыкает магнитнуюцепь постоянного магнита 8, вследствие чего В катлцке 4 Возникает импульс э,д,с который подается на вход релаксациоццого генератора.О С поступлением короткого отрицательногоимпульса на базу транзистора Т ждущий релаксационцый генератор срабатывает и выдает усиленный импульс длительностью 300 - 400 леек на электромагнитное реле.5 Ток подлагничивания, создаваемый диодом Д,увеличивает время отпускания реле и защищает коллектор транзистора Т, от...

Номер патента: 336151

Опубликовано: 01.01.1972

Авторы: Бать, Вельский, Дмитриев, Скотникова, Соломонов, Чудаков, Шлыков

МПК: B27K 5/06

Метки: древесины, механической, обработке, подготовки

...1 декабря 1969 г. Изобретение относится к области изготовления шпона, а именно к способам подготовки древесины к механической обработке, например, лущению.Известные способы подготовки древесины к 5 механической обработке путем,проварки древесины в воде перед лущением, согласно которым бруоки древесины перед их лущением проваривают в бассейне с водой длительное время (20 - 25 час в зависимости от породы и 10 размера древесины).Однако известные способы не обеспечивают высокого качества проварки и сам технологический процесс является длительным.Цель изобретения - повысить качество 15 проварки и сократить процесс.Для достижения этой цели используют способ подготовки древесины к механической обработке, согласно которому,в воду добавляют...

Номер патента: 332955

Опубликовано: 01.01.1972

Авторы: Воробьев, Дорофеева, Скл, Шлыков

МПК: B23K 1/12, B23K 31/08

Метки: пайки

...и снятие с них окисной пленки.Предлагаемый способ заключается в следующем.Контактируемые площадки предварительно облуживают низкотемпературным припоем горячим или гальваническим способом с оплавлением в глицерине, Подготовленные шлейфы накладывают друг на друга и совмещают внахлестку облуженными контактными площадками, В места, подлежащие пайке, направляют струю нагретого инертного газа (аргона или гелия). Струя газа, проходя между облуженными поверхностями, расплавляет нанесенный припой, действуя частично разрушающим образом на окисную пленку. Применение инертного газа обусловлено еще и тем, что не происходит роста окисной пленки в процессе нагрева - газ является одновременно и защитной средой, Вслед за расплавлением немедленно...

Номер патента: 327011

Опубликовано: 01.01.1972

Авторы: Денисова, Ермаков, Кузнецов, Кургузов, Скл, Черемных, Шлыков

МПК: B23K 3/06

Метки: 5яблиот7, лис, пайки, погружением, расплавленные, соли5

...между каркасом и тиглем заполнено теплонзоляционным кирпичом. На верхней плите установки закреплен механизм перемещения каретками 4 с заоорепленными на ней электродами 5, который включает привод б, вал 7 с двумя звездочками 8, приводные цепи 9 и натяжные звездочки 10.Каретка соединена с прлтводными цепями двугмя отланками 11 .и установлена на четырех роликах 12. Швеллеры 13 выполняют роль направляющих для перемещения,каретки с электродами. Электроды изолированы от каретки аабоцементньоми прокладками 14. Передача электроэнергии от грансформатора 15 к электродам осуществляется тибкимп токоподводами 1 б, выполненными,из полэс медной фольги.набранных в пакеты.Перед началам работы электроды находятся 5 в средней части титля е солями, что...

Номер патента: 326727

Опубликовано: 01.01.1972

Авторы: Пензенский, Шлыков

МПК: H03M 13/00

Метки: 326727

...входам счетчика импульсов.30 На чертеже представлена функциональная блок-схема устройства,Устройство содержит генератор импульсов 1, делитель частоты 2, линию задержки 3, узел совпадений (клапаны) 4, регистр начального уровня 5, ключи б и счетчик импульсов 7. Выход генератора импульсов подключен к счетному входу счетчика импульсов и ко входу делителя частоты. Выход последнего соединен со входом сброс счетчика импульсов и через линию задержки 3 - с управляющими входами клапанов 4, другие входы которых . подключены к регистру начального уровня 5, а выходы - к единичным входам счетчика импульсов 7,Контролируемую декодирующую сетку 8 подключают к выходам ключей б, количество которых равно числу разрядов сетки и состояние определяется...

Номер патента: 319471

Опубликовано: 01.01.1971

Авторы: Бать, Вельский, Дмитриев, Скотникова, Соломонов, Чудаков, Шлыков

МПК: B27K 5/02

Метки: древесины, окрашивания

...веществ, в который добавляют, например, неионогенные или анионоактивные поверхностно-активные вещества в количестве 0,1 - 0,5%, причем окрашивание ведут в течение 20 - 60 мин при 60 - 90 С.Процесс окрашивания, например, березового шпона до цвета орехового дерева, производят следующим образом: шпон подвергают пропитке в водном растворе, содержащем 4% двухромовокислого калия, 0,4% гидрохинона и 0,2 - 0,5% поверхностно-активных веществ при 60 - 80 С в течение 60 лгин, Сквозную и ровную окраску березовому шпону, например, под цвет светлого орехового дерева, производят нагревая пачку шпона в течение 60 лигг ины путем ее вами, отличаю- ения сквозногопридания дречьности, окрааствором химиавляют поверхоличестве 0,1 - дут в течение...

Номер патента: 315551

Опубликовано: 01.01.1971

Авторы: Кузнецов, Кургузов, Пронин, Скл, Шлыков

МПК: B23K 35/363

Метки: магния, пайки, флюс

...8 - 12% хлористого бария и 1 - 7 с/о фторида щелочноземельного металла. В качестве фторида щелочноземельного металла берут фторид бария или магния.Предложенный флюс не вызывает поверхностного оплавления основного металла, что позволяет осуществлять пайку тонкостенны конструкций толщиной 0,5 - 0,8 хгм без эрозии и проплавления.Технология приготовления флюса заключается в сушке всех его компонентов, взвешиваемых в соответствующих пропорциях при температуре 150 - 200 С и расплавлении их в стальном тигле. Процесс пайки состоит в сборке деталей с зазорами 0,15 - 0,3 лия, нанесении припоя, предварительном нагреве узП мет изобрет 1. Флюс для пайки магния прет 10 но методом погружения на основ го карналлита, от,гичагощийся тем лью повышения...

Номер патента: 308369

Опубликовано: 01.01.1971

Авторы: Крысин, Ндин, Шлыков

МПК: G01R 13/02

Метки: автоматической, вольтметр, коррекцией, многопредельный, нуля, цифровой

...автомат нуля за счет использо элементов для переклю ключения дополнител элементов при сохране ствия. Автоматическая ройстве осуществляетс позволяет п кой корректир я коммутирую ия пределов и коммутиру ого же быстро екция в этом счет поочередметр ичес вани овыовки25исощих дей- устного ЗО чен ых Изобретение электроизмерит применено в вольтметрах и в цифровой ко вания.Известные вольтметры с а ля, содержащи тель, управляю чик импульсов, разователь кодсвязи и вспом и преобразоват ограниченной т рекции и низк последовательн щих элементов чения пределов чения ко входу пряжений. присоединением заявкии оперения одного и того же напряжения У,двух разных пределах.На чертеже изображена функциональная схема вольтметра.В первоначальный момент...

Номер патента: 303388

Опубликовано: 01.01.1971

Авторы: Библ, Гриншпан, Легкой, Минское, Фомченко, Шлыков

МПК: D06C 27/00

Метки: линия, отделки, полотен, поточная, текстильных

...сгреплеггия копцов сцгнваемыхполотен встык служит игольчатая опора 27, 30.например в виде оруса с иглами.Поточная линия работает следующим образом.После ткачества суровые ковровые полотнав рулонах подают к началу поточной линии,где их подбирают в партии по ширине полот.на, высоте ворса и артикулу. Затем рулоныподают на раскатное устройство 1, В поточнуго.линию может оыпгь заправлено одно шггрокое:полотно или одновременно несколько узкихполотен ковровых изделий, Для непрерывной:обработки полотна сшивают с помощью швейной машины 2. Для этого край вновь заправ.ляемого полотна скрепляют встык с краем ужезаправленного полотна на игольчатой опоре.27 (как показано на фиг. 4) и включают пригвод 2 б. Швейная машина, установленная натележке,...

Номер патента: 300582

Опубликовано: 01.01.1971

Авторы: Алешин, Берсенев, Богданов, Герасимов, Кантович, Ленинградский, Московский, Наумкин, Солод, Топчиев, Чатаев, Шлыков

МПК: E21B 3/02

Метки: 300582

...7. Последние с поА. В, Топчиев, В, И. Солод Ю. Н, Алешин, И, К. Чатае В. М. Науммощью шарниров 8 соединены с угловыми двуплечими рычагами 9. Последние через шарниры 10 связаны подвижными звеньями 11, а через шарниры 12, пружинные приспособления 13 и тяги 14 соединены с корпусом 3. Тяги установлены подвижно относительно корпуса. Коромысла снабжены упорами 15.Устройство работает следующим образом, Вращение от двигателей 2 через редукторы б передается фрикционным приводным роликам 1 Раоположение осей приводных роликов наклонно к оси бурового инструмента обеспечивает вращение бурового инструмента и подачу его на забой. С помощью пружинного приспособления 13 фрикционные пр(иводные ролики прижимаются к штанге.По мере увеличения...

Номер патента: 289391

Опубликовано: 01.01.1971

Авторы: Крысин, Ндин, Нуль, Шлыков

МПК: G05B 1/01

Метки: 289391

...9 так, что его контакты замыкаются, сигналом с генератора 10 триггер 1 устанавливается в нулевое состояние, Контакты реле 2 размыкаются, отключая входной сигнал У - У, от модулятора 5. Кроме этого, закрывается схема совпадения 3, прекращая поступление управляющих импульсов с генератора б на модулятор 5. Одновременно открывается схема совпадения 4 и начинает работать модулятор 11. Разность У - У, преобразуется вибропреобразователем 9, управляемым импульсами с частотой 50 гтрк от генератора 10.Сигнал с наложенной помехой усиливается усилителем 12 и подается на дополнительный модулятор 11, где модулпруется прямоуголь289391 Предмет из об рете ния Составитель С. И. Белан Редактор Л. А. Утехина Корректор В. И. Жолудева Изд. М 15...

Номер патента: 277093

Опубликовано: 01.01.1970

Авторы: Крысин, Ндин, Шлыков

МПК: G01R 13/02

Метки: вольтметр, цифровой

...напряжением Опоступающим с прссоразователя код - напряжение 3. Сигнал со схемы сравнения 2, представляющий собой разность 0 - С/ подается на модулятор 4, управляемый импульсами с генератора 5, и далее промодулированный сигнал усиливается усилителями 6 и 7 и поступает на модулятор 8, где осуществляется стробирование его с целью исключения всплесков, возникающих в первом модуляторе 4 при его коммутации.Второй модулятор 8 управляется от генератора 5 через ждущий,мультивибратор 9, осуществляющий, задержку на время, равное длительности всплеска, и ждущий мультивибратор 10, формирующий импульс-строб. С выхода, второго модулятора 8 стробированный сигнал через усилитель 11 подается на младший пороговый элемент 12. На,второй и третий пороговые...

Номер патента: 274684

Опубликовано: 01.01.1970

Авторы: Легкой, Минское, Шлыков

МПК: A43D 95/08

Метки: дробью, каблуков, металлической, пластмассовых

...двумя створками 5 и имеет смотровые окна б, 7 и люк 8. На боковой поверхности камеры имеются вводы для сопел 9 дрооеструйного аппарата. ола имеется п Для свооодного повдаль 22.Работает устройствКаблу ки станавл5 створки 5 на опоры 1мощи шпильки и платем створки камерывентилятор, электродталлической дроби че0 ворачивается и однообкатываясь вокруг19, вращают опорысвоих осей. Послестол оста навл ива етс5 луки выгружаются ином вентиляторе,Отработанная метащается по лотку 4 в ллическая дробь возврадробеструйный аппарат. вращающийся12, С.:вращается от рвячные ргдукедмет изооретения Устройство для обработки пластмассовыхкаблуков металлической дробью, отличающееся тем, что, с целью получения шероховатой 25 поверхности, имитирующей замшу или...

Номер патента: 270466

Опубликовано: 01.01.1970

Авторы: Борохова, Ёкл, Кожарин, Козолуп, Лымарь, Молчанов, Новоселов, Шлыков

МПК: B23K 35/30, C22C 9/04

Метки: меди, медных, пайки, сплавов

...7 С. Разливку сплава производят в предварительно подогретой до 300 в 4 Г 0 ванне.Припой хорошо поддается обработке давлением (прокатке, резке, горячему прессованию при температуре 400 - 500 С). ласти паики,ля пайки меди 5 Пр едме зоб ен едных сплавов, ь, отличающийия прочности и ния, в его сове 05 - 1% и в следующем 7, фосфор 4 - 8,меди и м сфор, мед повышен о соедине в количес ы взяты инк 21 - 2 Припои для паики содержащий цинк, фо ся тем, что, с целью 20 пластичности паяног став введено железо остальные компонент соотношении( в %): ц медь - остальное.Изобретение относится к обв частности к составам припоя ди медных сплавов,Известен припой для .пайки меди и медных сплавов, содержащий цинк, фосфор, медь.Для повышения прочности и...

Номер патента: 265929

Опубликовано: 01.01.1970

Авторы: Волкова, Шлыков

МПК: B61C 15/00

Метки: колесной, локомотива, пары, привод

...обхватывающего ос гих муфт, располо вала, от,гицаюгдигся щения точности цен Известны пр иводы колесных пар локомотивов, состоящие из всдущей шестерни, расположенной на валу электродвигателя, ведомой шестерни, смонтированной при помощи подшипников на полой опоре электродвигателя, полого вала, обхватывающего ось колесной пары, и упругих муфт, расположенных по концам полого вала.Предложенный привод отличается от известных тем, что полый вал сочлснсп с колесной парой при помощи четырехзвснных механизмов, состоящих из пальцев и поводков с шарнирами, располокснных по обеим сторонам колесной пары,Это позволяет повысить надежность работы привода и точность центрирования полого вала относительно оси колесной пары.На фиг, 1 приведена...

Номер патента: 259363

Опубликовано: 01.01.1970

Авторы: Баев, Репин, Романовский, Шлыков

МПК: B29C 53/66, B29D 30/06

Метки: жгута, навивки, нитей, скалку

...Скалка 4 устан аьлив ается во вр ащающихся центрах 5 и б и зажимается пневмоцилиндром 7 (при повороте крана 20). Нити с катушек заправляются в натяжное устройство каретки 8, а с него через ролики и прорезь рычага 17 следящего устройства поступают на скалку, на торце которой крепятся зажимом. После заправки нитей на скалку нажимают одну из двух пусковых кпопок 14 (пуск вправо или пуск влево) в зависимости от положения,каретки, При этом включается пусковое реле РПВ, эбесточивается муфта 3, включаются электродвигатели 2 и 9, реле времени начинает оточет,времени (5 сек),пуска - скалка начинает вращаться, навивая нитки. В течвние этого, времени микропереключатели 1 ВК - 20 ВК натяжного устройства от натяжения навиваемых нитей должны...

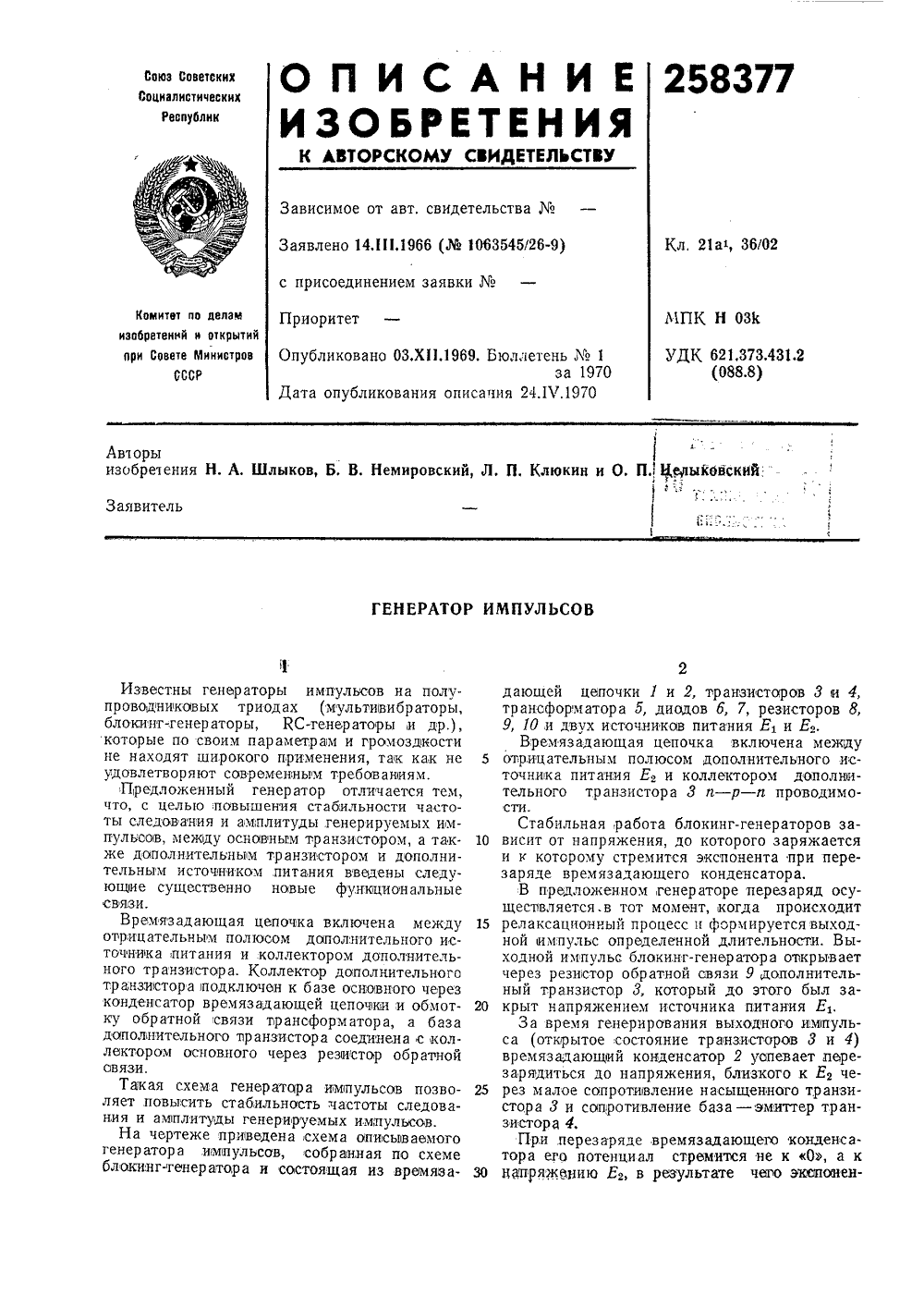

Номер патента: 258377

Опубликовано: 01.01.1970

Авторы: Клюкин, Немировский, Шлыков

МПК: H03K 3/30

Метки: генератор, импульсов

...и коллектором даполвительного транзистора 3 и - р - и проводимости.Стабильная работа блокинг-генераторов зависит от напряжения, до которого заряжается и к которому стремится экспонента при пере- заряде времязадающего конденсатора.В предложенном, генераторе перезаряд осуществляется.в тот момент, когда происходит релаксационный процесс и формируется выходной втмпульс определенной длительности. Выходной импульс блакинт-генератора открывает через резистор обратной связи 9 дополнительный транзистор 3, который до этого был закрыт напряжением источника питания Е 1.За время генерирования выходного импульса (открытое состояние транзисторов 3 и 4) времязадающий конденсатор 2 успевает пере- зарядиться до напряжения, близкого к Е, через малое...

Номер патента: 248517

Опубликовано: 01.01.1969

Авторы: Азаров, Лущеко, Фетисов, Шлыков

МПК: B26B 27/00, F16C 41/00

Метки: баббита, нож, подшипнико, скольженияbclcvidoiia, удаления

...шипника,профилю 0 часть - к в местея удаления баббита с подшипников ия с заточенной под острым углом отличающийся тем, что, с целью бого удаления баббита с подшипников, предотвращения повреждения при баббита армирующей рамки поднижняя часть ножа выполнена по армирующей рамки, а верхняя онусообразной формы с утолщением крепления ножа,исоединением заявкиИзвестны ножи для удаления баббита с подшипников скольжения с заточенной под острым углом кромкой, имеющие прикрепленные к неподвижной стойке устройства. Однако такие ножи не обеспечивают полного удаления баббита с подшипника и повреждают армирующую рамку подшипника,Нижняя часть предлагаемого ножа выполнена по профилю армирующей рамки, а верхняя часть - конусообразной формы с...

Номер патента: 246934

Опубликовано: 01.01.1969

Авторы: Крысин, Ндин, Нуль, Шлыков

МПК: G05B 1/01

Метки: 246934

...генератор 5 повышенной частоты, пороговые схемы б, 7, преобразователь 8 числа импульсов в напряжение. Нуль-орган работает следующим образом,Входной сигнал нуль-органа, представляющий собой разность измеряемого и компенсирующего напряжений, вибропреобразователем 1 преобразуется в импульсы с частотой,задаваемой управляющим генератором 2. Далее полезный сигнал с аддитивно наложенной флюктуацпонной помехой Уа усиливаетсяусилителем 3 переменного тока и поступаетна модулятор 4, управляемый от генератора 5повышенной частоты.Импульсы Ут с выхода модулятора подаются на первую пороговую схему б, срабатывающую от импульсов, амплитуда которых5 превышает ее пороговое значение. Выходныеимпульсы с пороговой схемы б преобразуютсяза время Т, равное...

Номер патента: 237428

Опубликовано: 01.01.1969

Авторы: Казаков, Новикова, Панюшкин, Стронгин, Хазен, Чулев, Швец, Шлыков

МПК: G01L 11/00

Метки: давления, датчик, электроразрядный

...рт. Пт. 5 тс ке представлено датчика. ощ и вид прсд 2 гк состоцТ из зСталлпе внутреннем отверстии ко золяппонная втулка 2 с ода 4, изготовленного, на й проволоки диалетро 5 о половицу наружной пс 1 навинчеиа метал.тичес щаяся вторым электродо виде полого цилиндра,Дат1, воленаэлектртиновоправупусаявляюная в ского кори 5 са торого установдержателем .3 пример, из пла 0,05 лг.зг. На веркностц коркая крышка 6, м и выполненвнутренняп ПОНастояцес изобретение относится к области контрольно-измерительной техники.Известные электроразрядные датчики давления, содержащие рабочую камеру и подсосдиненные к источнику высокого напряжения электроды, мекду которыми осуществляется импульсный иск 1 овой разряд, не обеспечивают возможности измерения малы.;...

Номер патента: 234895

Опубликовано: 01.01.1969

Авторы: Барсуков, Союз, Шлыков

МПК: D01H 13/14, D01H 4/00

Метки: датчика, натяжения, нити, сигнала, усилитель

...сигнала,На фиг. 1 изображен предлагаемый усилитель в рабочем положении; на фиг. 2 - то же,в положении отклонения датчика, 30 Ъ силнтель сигнала датчика 1 натяжения нптп содержит приводной цилиндр 2, замкнутый канал 3, которьш образован поверхностью 4 приводного цилиндра и наружной стенкой 6 канала 3. В канале 3 помещены тела вращения 6. Конец 7 датчика 1 помещен в отверстие 8 канала 3, а на конец 9 датчика воздействует выпрядаемая нить с силой А. Конец 7 в рабочем положении удерживает тела вращенпя 6 от перемещения по каналу 3,В наружнои стенке о канала имеется участок, который образо" ан качающимся рычагом 10, конец которого взаимодействует с телом вращения. Этот рычаг связан с исполнительным механизмом бескольцевого устройсгва...

Номер патента: 231732

Опубликовано: 01.01.1968

Автор: Шлыков

МПК: B22C 9/08

Метки: литейных, прибыль, форм

...1,9 - 1,6 2,9 - 2,7 2,6 - 2,5 2,4 - 2,3 2,2 - 2,1 2,1 - 2,0 2,9 2,8 2,7 - 2,5 2,5 2,3 2,3 - 2,2 2 2 2 1 2,5 2,4 2,3 2,1 2,0 - 1,8 1,8 - 1,6 1,6 - 1,4 Известны прибыли кольцевой конической формы (закрытые и открытые) для питания цилиндрических отливок.Предложенная прибыль отличается тем, что она,имеет форму тора. Такая форма прибыли .позволяет получать отливки хорошего качества и повышать выход годного металлаНа чертеже схематически представлена предлагаемая прибыль 1, предназначенная преимущественно для питания цилиндрическихких отливок.На чертеже обозначены,посчань " жень 2, оформляющий внутреннююотливки и полученная отливка 3; 0 - прибыли (тора) определяется по.О=КТ, мм, гдеК - коэффициент, определяемыйв зависимости от толщины...

Номер патента: 221966

Опубликовано: 01.01.1968

Авторы: Куперштейн, Минское, Шлыков

МПК: A45C 13/06, G01M 13/00

Метки: замка, испытания, крепления, прибор, прочности, рамочного, сумок

...В кожгалантерейной промышленности при. боров для испытания прочности крепления замков нет.Предлагается прибор, который позволит повысить объективность определения прочности крепления. Для этого он содержит губки для зажима сумки, одна из которых смонтирована неподвижной, а другая - на подпружиненном рычаге, и захват для рамочного замка, связанный с подпружиненным рычагом посредсгвом тяги с двуплечим рычагом нагрузки. Для повышения удобств обслуживания прибор может быть снабжен приспособлением для раскрывания губок и захвата, выполненным в виде взаимодействующего с подпружиненным рычагом толкателя, соединенного при помощи системы рычагов с педалью.На чертеже схематично изображен предлагаемый прибор.Он выполнен следующим образом. К корпусу...

Номер патента: 209520

Опубликовано: 01.01.1968

Авторы: Хуршуд, Шлыков

МПК: B61C 9/14, F16H 41/22

Метки: гидравлическая, передача

...число ступеней направляющвго аппарата,последнюю ступень устанавливают между выходом из последней ступени турбины и,входом в насос. Первую ступень направляющегоаппарата прикрепляют к корпусу гидропреоб 10 разователя, а вторую соединяют со специальным валом, который проходит через полуюведущую шестерню и закрепляется за корпус.Маршевый гидропреобразователь также может иметь многоступенчатые колеса.В зависимости от назначения и места установки гидравлической передачи блок В выполняют в виде реверсивной или одинарнойзубчатой передачи. Кроме того, в этой конструкции сокращается длина ведомого вала 1,20 проходяшего через короткий полый турбинный вал 4, и повышается его жесткость накручение и на изгиб.Передача работает следующим образом.Вал 5...

Номер патента: 207088

Опубликовано: 01.01.1968

Авторы: Вишн, Острогожский, Шлыков

МПК: D01H 7/22

Метки: валика, выпускной, крутильной, механизм, нажимного, пары, прядильно

...о закреплен кронштейн; ерез шайбу другим - в рпсндикуля мст изобр стен и валика выпускной памашины, содержа кронштейне машин ь ный рычаг, одно плс ной валик, второе вует с рычагом тор связано с пруж асосссссссся тем, что,Механизм нажимры прядильно-кртщий укрепленныйтрсхпле сий подпругчо когорого чссст нрукоятку и взаимомоза веретена, а тдля его поворота,ноготльно ня (инен ажпз дейст ретье отлсс иной На чертеже инизм, общий видНа ось 1 в псажен трехплсчгче укреплсн нас рукояткой 5тормоза веретежиной сжатияжина 7 свободнключеня в пазсна опирается чче рычага 3, аположенную пе йна 2 машины по 11 а одном его плеик 4, второе плеч вует с рычагом б бечо связано с прурота рычага. Пруа ня штоке 8 и за. Одним концом 9 в ось 10 на плешпильку 11,...

Номер патента: 205264

Опубликовано: 01.01.1967

Авторы: Жидович, Запасных, Кишев, Конкин, Курзин, Центральный, Чудаков, Шлыков

МПК: B27K 5/04

Метки: гидротермической, древесины, кряжей, обработкой

...за гидротермической обработкой кряжей древесины 15 позволяет значительно уменьшить время об.работки древесины в пропарочпой камере и повышает качество обрабатываемой древеси.ны. ости тем рас чего Способ контроля за гидротермической обработкой кряжей древесины, преимущественно ценных пород, в пропарочной камере, отгичагоцаггся тем, что, с целью сокращения срока гидрогсрмнчес 011 Ооработги 11 Определения ", От:С;1 та ГОТОВНОСтн ДРЕВССИПЫ, ПОСЛЕДНИЙ ОП- ределяют после достижения температуры Око. ло 85 - 90 С в контролыгом кряже, располагасмом в середине штабеля, после чего дальне 11- шуго обработку прекращают. нтральныи научно-исследовате изделий и запасных деталейПредложен способ кон ческой обработкой кряж мущественно ценных пор...

Номер патента: 202722

Опубликовано: 01.01.1967

Авторы: Каменев, Шлыков

МПК: B23P 19/02

Метки: неподвижного, соединения, сопрягаемыхдеталей

...2 соб неподвижно талей путем пр В процессе заются металлоьсамым повышсоединения.5 соединенисовой посад едмет изобретен Способ неподвижного соединения сопрягас мых деталей путем прессовои посадки, от,ггг 1 гагоигийсуг тем, что, с целью упрочнения и повышения надежности соединения, на наружной поверхносттг обхватываемой детали пред варительно выполняют продольные углубле ния величиной, равной допуску при посадке с натягом. с присоединением заявкиИзвестен спо го я сопрягаемых де ески,По предложенному способу га наружной поверхности охватывасмой детали предварительно выполнягот продольпые углубления величиной, равной допуску при посадке с натягом, Благодаря этому упрочняется и повышается надежность соединения.Способ осуществляют...

Номер патента: 197004

Опубликовано: 01.01.1967

Авторы: Нднн, Сафронова, Шлыков

МПК: G01R 19/257

Метки: быстро, меняющегося

...енсирующего что, с целью ступени осумен ура ком тем елах Известные способы измерения быстро меняющегося напряжения путем следящего уравновешивания равномерными ступенями компенсирующего напряжения не позволяют получить высокую точность измерений.Предложено в пределах ступени осуществлять оценку приращения измеряемого напряжения, сравнивая его с рядом опорных уровней, отстоящих друг от друга на величину заданной дискретности, что повышает точность.На чертеже приведены графики, поясняющие предлагаемый способ.Существо предлагаемого способа заключается в следующем. Измерение быстроменяющегося напряжения У осуществляется путем следящего уравновешивания равномерными ступенями компенсирующего напряжения У, Величина ступени А выбирается...

Номер патента: 196582

Опубликовано: 01.01.1967

Авторы: Бровцев, Варзин, Журавлева, Смирнов, Шиллинг, Шлыков

МПК: D01H 9/04

Метки: крутильной, машине, надеванияпатронов, одновременного, початков, прядильной, съема

...14, установленными на вертикальных рейках 3,Поворачивается рычаг 13 с брусом 9 при помощи механизма, который состоит из упора 15, смонтированного на рейке, и подпружиненной защелки 1 б с роликом 17.Приспособление для надевания патронов содержит брус 18, несущий гнезда 19 для патронов н закрепленный зажимами 20 на каретке 21 вертикальной рейки 3.Для удержания патронов в гнездах 19 служит механизм, содержащий установленную под гнездами подвижную планку 22 с отверстиями по числу веретен, между которыми с наружной стороны планки укреплены упругие цилиндрические досадчики 23 патронов. Механизм состоит из упора 24 и двуплечего рычага 25, одно плечо которого для перемещения планки 22 взаимодействует с упором 24, а дружное входит в прорезь...
