Генератор испытательных сигналов цветного изображения

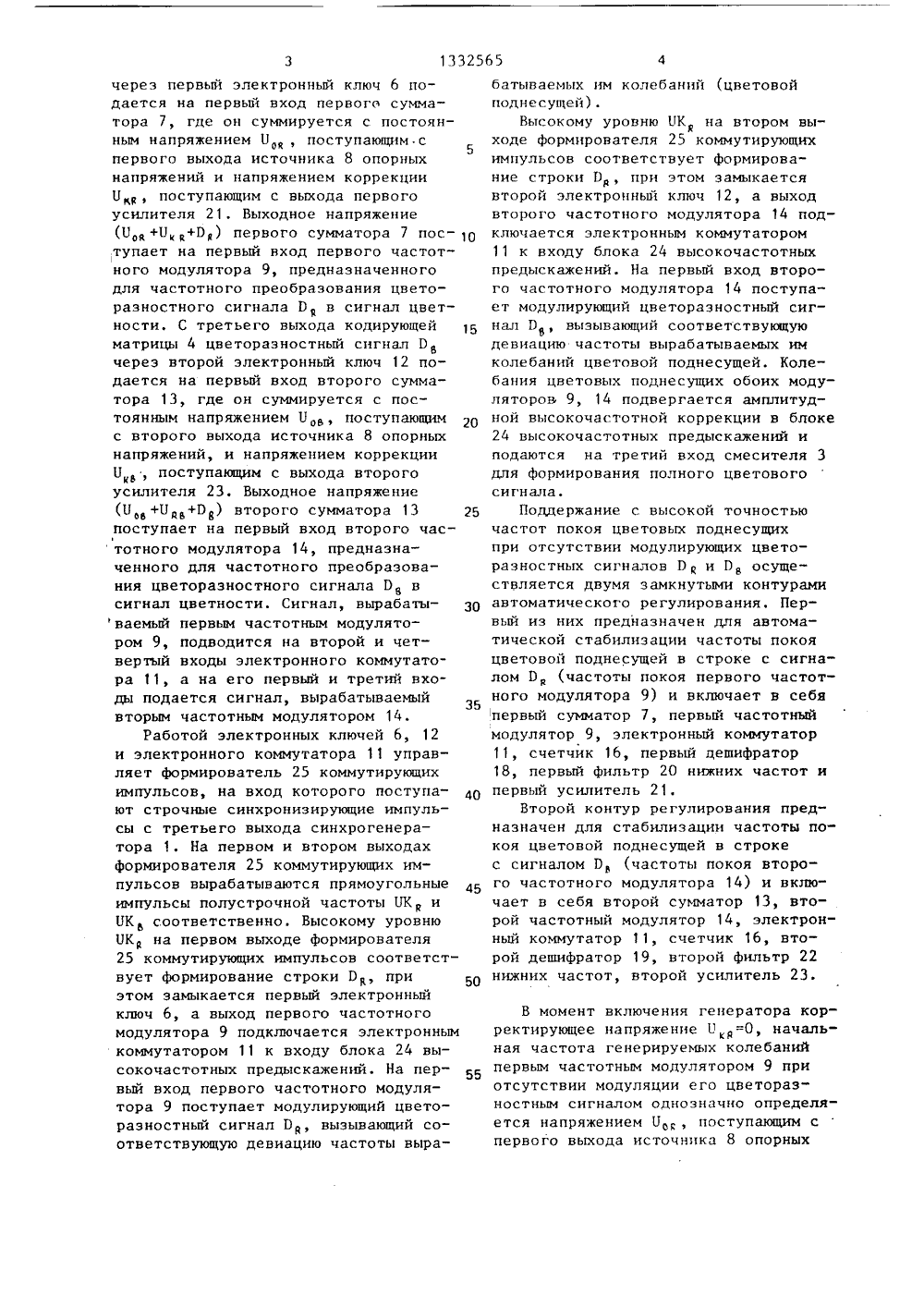

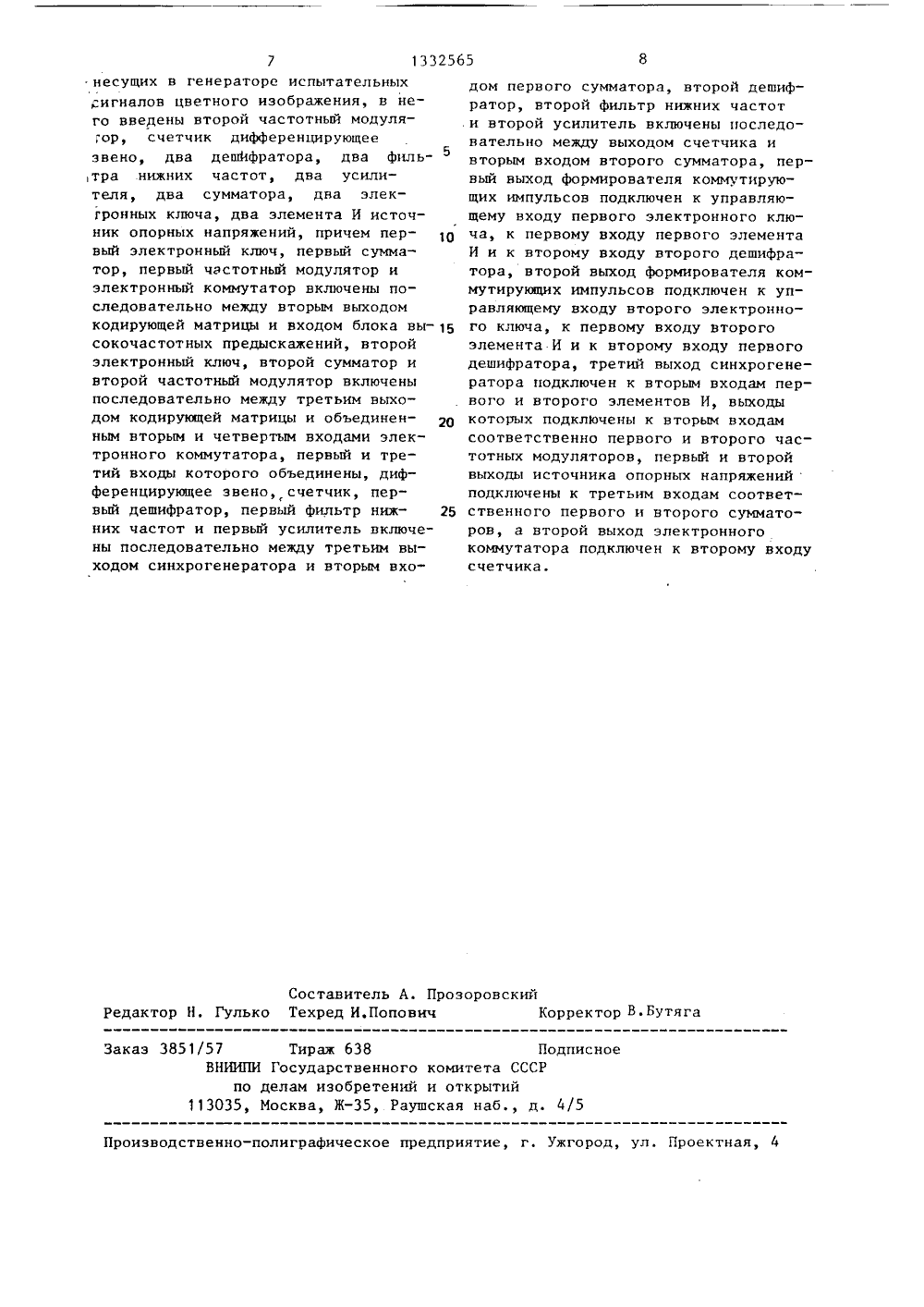

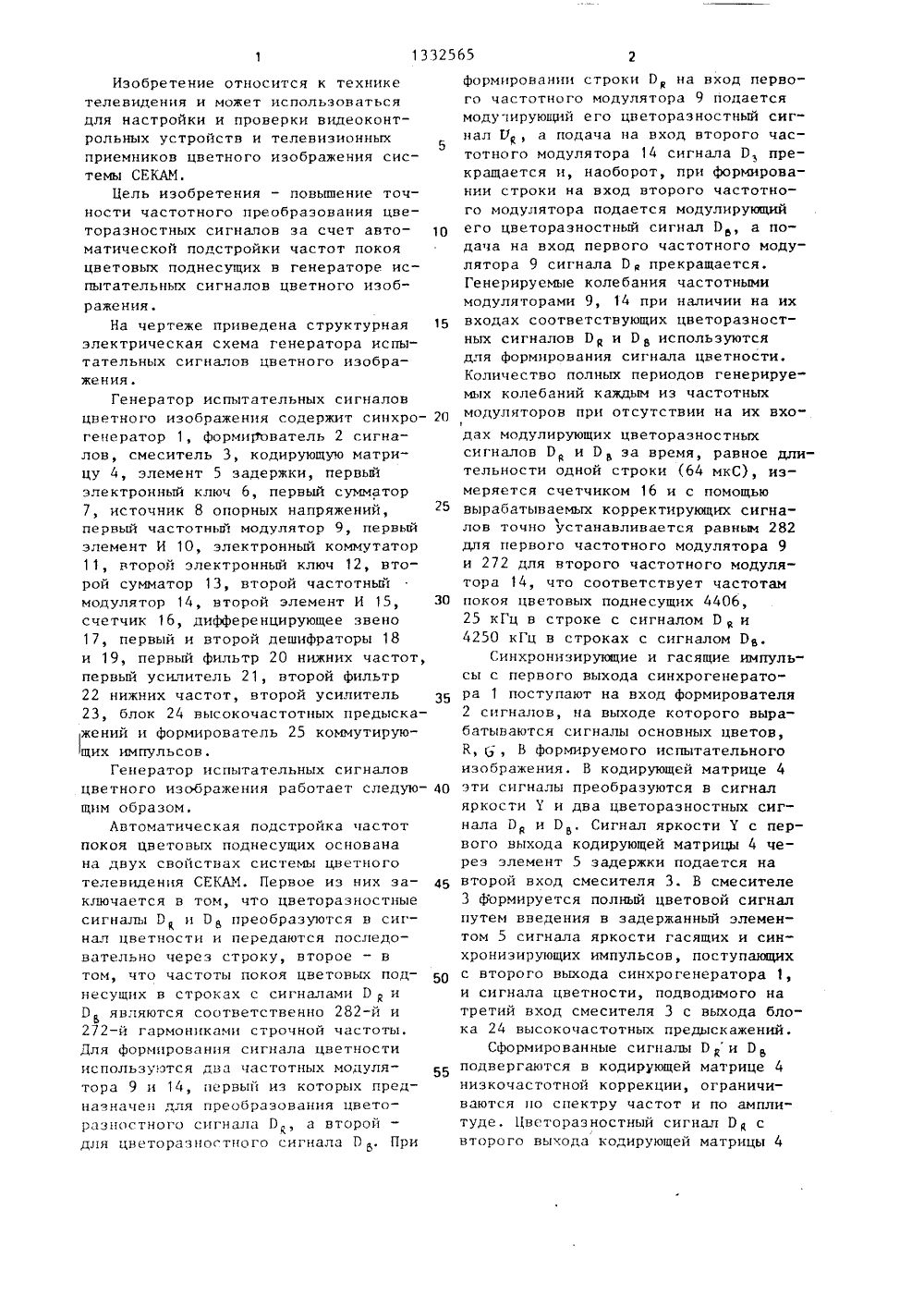

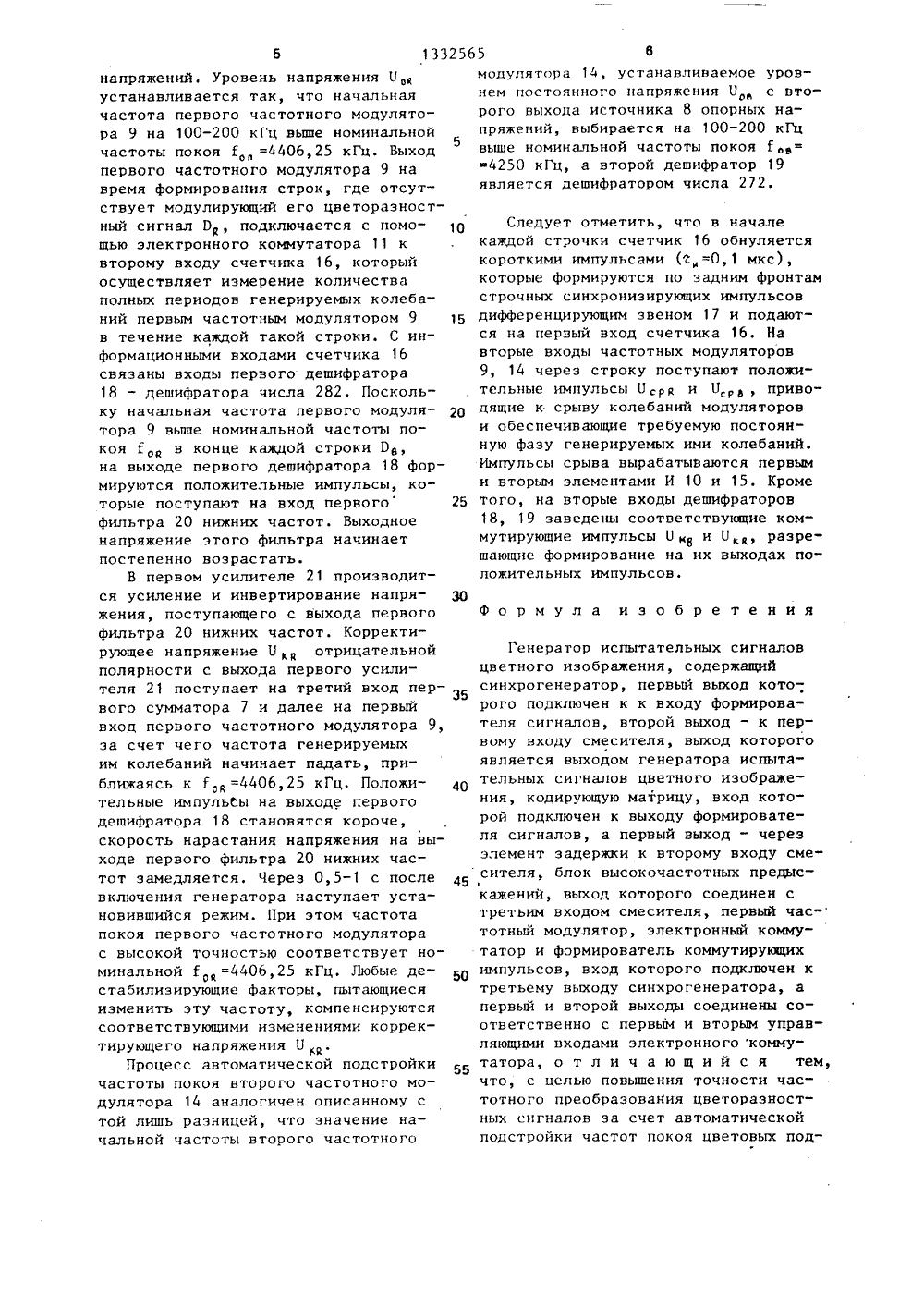

ПИСАНИЕ ИЗОБРЕТЕНИЯ о через строку, вточто ЧПЦП в строках с в строках с сигналом оответственно 282-й и ками строчной частоты последовател рое - в том,сигналом Р0 являются 272-й гармонПоддержание при отсутств разностных с ствляется дв высокои точностью ет и модулирующихгналов Р и Румя замкнутыми го регулирован осущеконтурамиия. 1 ил. втоматическ СЭ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Телевизионная измерительная аппаратура./Под ред. Л. Кевешкути. И.: Связь, 1977, с. 167-190.Авторское свидетельство СССР У 1149438, кл. Н 04 И 11/18, 1972. (54) ГЕНЕРАТОР ИСПЫТАТЕЛЬНЫХ СИГНАЛОВ ЦВЕТНОГО ИЭОБРАЖЕНИЯ(57) Изобретение относится к телевидению, Цель изобретения - повышение точности частотного преобразования цветоразностных сигналов за счет автоматической подстройки частот покоя цветовых поднесущих (ЧПЦП) в г-ре испытательных сигналов цветного изображения. Этот г-р содержит синхрогенератор 1, формирователь 2 сигналов, смеситель 3, кодирующую матрицу 4, эл-т задержки 5, электронные ключи 6 и 12, сумматоры 7 и 13, источник 8 1332565 А 1 опорных напряжений, частотные модуляторы 9 и 14, эл-ты И 10 и 15, электронный коммутатор 11, счетчик 16,дифференцирующее звено 17, дешифраторы 18 и 19, фильтры 20 и 22 нижнихчастот, у-ли 21 и 23, блок высокочастотных предыскажений 24 и формирователь 25 коммутирующих импульсов.Автоматическая подстройка ЧПЦП основана на двух свойствах системы цветного телевидения СЕКЛИ. Первое изних заключается в том, что цветоразностные сигналы П и 0 преобразуются в сигнал цветности и передаются5 10 15 Изобретение относится к технике телевидения и может использоваться для настройки и проверки видеоконтрольных устройств и телевизионных приемников цветного иэображения системы СЕКАМ.Цель изобретения - повьппение точности частотного преобраэования цветоразностных сигналов за счет автоматической подстройки частот покоя цветовых поднесущих в генераторе испытательных сигналов цветного иэображения.На чертеже приведена структурная электрическая схема генератора испытательных сигналов цветного изображения. Генератор испытательных сигналов цветного изображения содержит синхрогенератор 1, формирователь 2 сигналов, смеситель 3, кодирующую матрицу 4, элемент 5 задержки, первый электронный ключ 6, первый сумматор 7, источник 8 опорных напряжений, первый частотный модулятор 9, первый элемент И 10, электронный коммутатор 11, второй электронный ключ 12, второй сумматор 13, второй частотнь модулятор 14, второй элемент И 15, счетчик 16, дифференцирующее звено 17, первый и второй дешифраторы 18 и 19, первый фильтр 20 нижних частот, первый усилитель 21, второй фильтр 22 нижних частот, второй усилитель 23, блок 24 высокочастотных предыскажений и формирователь 25 коммутирующих импульсов.Генератор испытательных сигналов цветного иэображения работает следующим образом.Автоматическая подстройка частот покоя цветовых поднесущих основана на двух свойствах системы цветного телевидения СЕКАМ. Первое из них заключается в том, что цветораэностные сигналы Р и Р преобразуются в сигнал цветности и передаются последовательно через строку, второе - втом, что частоты покоя цветовых поднесущих в строках с сигналами РиР являются соответственно 282-й и272-й гармониками строчной частоты.Для формирования сигнала цветностииспользуьэтся два частотных модулятора 9 и 14, первый иэ которых предназначен для преобразования цветоразностного сигнала Р, а второйдля цветораэоптого сигала Р . При 20 25 30 35 40 45 50 55 формировании строки Р на вход первого частотного модулятора 9 подаетсямодулирующий его цветоразностный сигнал У , а подача на вход второго частотного модулятора 14 сигнала Р, прекращается и, наоборот, при формировании строки на вход второго частотного модулятора подается модулирующийего цветоразностный сигнал Р, а подача на вход первого частотного модулятора 9 сигнала Рпрекращается.Генерируемые колебания частотнымимодуляторами 9, 14 при наличии на ихвходах соответствующих цветоразностных сигналов Р и Риспользуютсядля формирования сигнала цветности.Количество полных периодов генерируемых колебаний каждым иэ частотных модуляторов при отсутствии на их входах модулирующих цветоразностных сигналов Р и Рэа время, равное длительности одной строки (64 мкС), измеряется счетчиком 16 и с помощью вырабатываемых корректирующих сигналов точно устанавливается равным 282 для первого частотного модулятора 9 и 272 для второго частотного модулятора 14, что соответствует частотам покоя цветовых поднесущих 4406, 25 кГц в строке с сигналом Ри 4250 кГц в строках с сигналом Р 8.Синхрониэирующие и гасящие импульсы с первого выхода синхрогенератора 1 поступают на вход формирователя 2 сигналов, на вьгходе которого вырабатываются сигналы основных цветов, К, г;, В формируемого испытательного изображения. В кодирующей матрице 4 эти сигналы преобразуются в сигнал яркостии два цветоразностных сигнала Р и Р . Сигнал яркости У с первого выхода кодирующей матрицы 4 через элемент 5 задержки подается на второй вход смесителя 3. В смесителе 3 формируется полньй цветовой сигнал путем введения в задержанный элементом 5 сигнала яркости гасящих и синхрониэирующих импульсов, поступающих с второго выхода синхрогенератора 1, и сигнала цветности, подводимого на третий вход смесителя 3 с выхода блока 24 высокочастотных предыскажений.Сформированные сигналы Ри Р подвергаются в кодирующей матрице 4 низкочастотной коррекции, ограничиваются по спектру частот и по амплитуде. Цветораэностный сигнал Рс второго выхода кодирующей матрицы 4через первый электронный ключ 6 подается на первый вход первого сумматора 7, где он суммируется с постоянным напряжением Б, , поступающим с5 первого выхода источника 8 опорных напряжений и напряжением коррекциипоступающим с выхода первого усилителя 21. Выходное напряжение (Б+У+Рр) первого сумматора 7 пос О тупает на первый вход первого частотного модулятора 9, предназначенного для частотного преобразования цветоразностного сигнала Рр в сигнал цвет- ности. С третьего выхода кодирующей матрицы 4 цветоразностный сигнал Р 8 через второй электронный ключ 12 подается на первый вход второго сумматора 13, где он суммируется с постоянным напряжением Б,р, поступающим с второго выхода источника 8 опорных напряжений, и напряжением коррекции Б, поступающим с выхода второго усилителя 23. Выходное напряжение (Б, +Бр+Р) второго сумматора 13 25 поступает на первый вход второго час тотного модулятора 14, предназначенного для частотного преобразования цветоразностного сигнала Рз в сигнал цветности. Сигнал, вырабаты- Зо ваемый первым частотным модулятором 9, подводится на второй и четвертый входы электронного коммутатора 11, а на его первый и третий входы подается сигнал, вырабатываемый вторым частотным модулятором 14.Работой электронных ключей 6, 12 и электронного коммутатора 11 управляет формирователь 25 коммутирующих импульсов, на вход которого поступа О ют строчные синхронизирующие импульсы с третьего выхода синхрогенератора 1. На первом и втором выходах формирователя 25 коммутирующих импульсов вырабатываются прямоугольные 46 импульсы полустрочной частоты БК и УКь соответственно. Высокому уровню БКр на первом выходе формирователя 25 коммутирующих импульсов соответствУет ФоРмиРование стРоки Рр, при этом замыкается первый электронный ключ 6, а выход первого частотного модулятора 9 подключается электронным коммутатором 11 к входу блока 24 высокочастотных предыскажений. На пер вый вход первого частотного модулятора 9 поступает модулирующий цветоразностный сигнал Рр, вызывающий соответствующую девиацию частоты вырабатываемых им колебаний (цветовой поднесущей),Высокому уровню УК на втором выЯходе формирователя 25 коммутирующих импульсов соответствует формирование строки Рр, при этом замыкается второй электронный ключ 12, а выход второго частотного модулятора 14 подключается электронным коммутатором 11 к входу блока 24 высокочастотных предыскажений. На первый вход второго частотного модулятора 14 поступает модулирующий цветоразностный сигнал Р , вызывающий соответствующую девиацию частоты вырабатываемых им колебаний цветовой поднесущей. Колебания цветовых поднесущих обоих модуляторов 9, 14 подвергается амплитудной высокочастотной коррекции в блоке 24 высокочастотных предыскажений и подаются на третий вход смесителя 3 для формирования полного цветового сигнала.Поддержание с высокой точностью частот покоя цветовых поднесущих при отсутствии модулирующих цветоразностных сигналов Р р и Рр осуществляется двумя замкнутыми контурами автоматического регулирования, Первый из них предназначен для автоматической стабилизации частоты покоя цветовой поднесущей в строке с сигналом Р (частоты покоя первого частотного модулятора 9) и включает в себя первый сумматор 7, первый частотный модулятор 9, электронный коммутатор 11, счетчик 16, первый дешифратор 18, первый фильтр 20 нижних частот и первый усилитель 21.Второй контур регулирования предназначен для стабилизации частоты покоя цветовой поднесущей в строке с сигналом Р (частоты покоя второго частотного модулятора 14) и включает в себя второй сумматор 13, второй частотный модулятор 14, электронный коммутатор 11, счетчик 16, второй дешифратор 19, второй фильтр 22 нижних частот, второй усилитель 23. В момент включения генератора корректирующее напряжение П,р=О, начальная частота генерируемых колебаний первым частотным модулятором 9 при отсутствии модуляции его цветоразностным сигналом однозначно определяется напряжением Ур, поступающим с первого выхода источника 8 опорныхнапряжений. Уровень напряженияустанавливается так, что начальнаячастота первого частотного модулятора 9 на 100-200 крц вьппе номинальнойчастоты покоя Г=4406,25 кГц. Выход5первого частотного модулятора 9 навремя формирования строк, где отсутствует модулирующий его цветораэностный сигнал 0, подключается с помощью электронного коммутатора 11 квторому входу счетчика 16, которыйосуществляет измерение количестваполных периодов генерируемых колебаний первым частотным модулятором 9 15в течение каждой такой строки. С информационными входами счетчика 16связаны входы первого дешифратора18 - дешифратора числа 282. Поскольку начальная частота первого модуля ртора 9 вьппе номинальной частоты покоя 1в конце каждой строки Эп,на выходе первого дешифратора 18 формируются положительные импульсы, которые поступают на вход первого 25фильтра 20 нижних частот. Выходноенапряжение этого фильтра начинаетпостепенно возрастать.В первом усилителе 21 производится усиление и инвертирование напря- ЗОжения, поступающего с выхода первогофильтра 20 нижних частот. Корректирующее напряжение П и отрицательнойполярности с выхода первого усилителя 21 поступает на третий вход первого сумматора 7 и далее на первыйвход первого частотного модулятора 9,эа счет чего частота генерируемыхим колебаний начинает падать, приближаясь к Го =4406,25 кГц. Положительные импульсы на выходе первогодешифратора 18 становятся короче,скорость нарастания напряжения на выходе первого фильтра 20 нижних частот замедляется. Через 0,5-1 с после 45включения генератора наступает установившийся режим. При этом частотапокоя первого частотного модуляторас высокой точностью соответствует номинальной Гп =4406,25 кГц. Любые дестабилизирующие факторы, пытающиесяизменить эту частоту, компенсируютсясоответствующими изменениями корректирующего напряжения Б ,Процесс автоматической подстройкичастоты покоя второго частотного модулятора 14 аналогичен описанному стой лишь разницей, что значение начальной частоты второго частотного модулятора 14, устанавливаемое уровнем постоянного напряжения Ос второго выхода источника 8 опорных напряжений, выбирается на 100-200 кГц выше номинальной частоты покоя Г, =4250 кГц, а второй дешифратор 19 является дешифратором числа 272.Следует отметить, что в начале каждой строчки счетчик 16 обнуляется короткими импульсами ( =О, 1 мкс), которые формируются по задним фронтам строчных синхрониэирующих импульсов дифференцирующим звеном 17 и подаются на первый вход счетчика 16, На вторые входы частотных модуляторов 9, 14 через строку поступают положительные импульсы О срв и Б,р, пРиводящие к срыву колебаний модуляторов и обеспечивающие требуемую постоянную фазу генерируемых ими колебаний. Импульсы срыва вырабатываются первым и вторым элементами И 10 и 15. Кроме того, на вторые входы дешифраторов 18, 19 заведены соответствующие коммутирующие импульсы 11и О, разрешающие формирование на их выходах положительных импульсов.Формула и э о б р е т е н и яГенератор испытательных сигналов цветного изображения, содержащий синхрогенератор, первый выход которого подключен к к входу формирователя сигналов, второй выход - к первому входу смесителя, выход которого является выходом генератора испытательных сигналов цветного иэображения, кодирующую матрицу, вход которой подключен к выходу формирователя сигналов, а первый выход - через элемент задержки к второму входу смесителя, блок высокочастотных предыскажений, выход которого соединен с третьим входом смесителя, первый час- тотный модулятор, электронный коммутатор и формирователь коммутирующих импульсов, вход которого подключен к третьему выходу синхрогенератора, а первый и второй выходы соединены соответственно с первым и вторым управляющими входами электронного коммутатора, о т л и ч а ю щ и й с я тем, что, с целью повышения точности частотного преобраэоваНия цветоразностных сигналов за счет автоматической подстройки частот покоя цветовых под1332565 Составитель А. ПрозоровскийРедактор Н, Гулько Техред И.Попович Корректор В.Бутяга Заказ 3851/57 Тираж 638 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5"игналов цветного иэображения, в него введены второй частотный модулятор, счетчик дифференцирующеезвено, два дешйфратора, два филь,тра .нижних частот, два усилителя, два сумматора, два электронных ключа, два элемента И источник опорных напряжений, причем первый электронный ключ, первый сумматор, первый частотный модулятор иэлектронный коммутатор включены последовательно между вторым выходомкодирующей матрицы и входом блока высокочастотных предыскажений, второйэлектронный ключ, второй сумматор ивторой частотный модулятор включеныпоследовательно между третьим выходом кодирующей матрицы и объединенным вторым и четвертым входами электронного коммутатора, первый и третий входы которого объединены, дифференцирующее звено, счетчик, первый дешифратор, первый фильтр нижних частот и первый усилитель включены последовательно между третьим выходом синхрогенератора и вторым входом первого сумматора, второй дешифратор, второй фильтр нижних частот.и второй усилитель включены последовательно между выходом счетчика ивторым входом второго сумматора, первый выход формирователя коммутирующих импульсов подключен к управляющему входу первого электронного ключа, к первому входу первого элементаИ и к второму входу второго дешифратора, второй выход формирователя коммутирующих импульсов подключен к управляющему входу второго электронно 1 б го ключа, к первому входу второгоэлемента И и к второму входу первогодешифратора, третий выход синхрогенератора подключен к вторым входам первого и второго элементов И, выходыкоторых подключены к вторым входамсоответственно первого и второго частотных модуляторов, первый и втОройвыходы источника опорных напряженийподключены к третьим входам соответ ственного первого и второго сумматоров, а второй выход электронногокоммутатора подключен к второму входусчетчика.
