Гречаниченко

Номер патента: 1824683

Опубликовано: 30.06.1993

Авторы: Гречаниченко, Назаров

МПК: H05K 13/04

Метки: компонентов, печатных, плат, поверхность, установки, электронных

...кожуха 15, выведены иэ зацепления с поводком 11 пружинами 20; электромагниты 21 и 22, а также штуцера 28 и 29 обесточены; поршень 24 в правом положении.При подаче воздуха через штуцер 28 поршень 16 начинает двигаться вниз, толкая гильзу 8 через наружное кольцо подшипника 13, При выборе зазора Ь гильза 8 своими крыльями освобождает поперечные губки 6, которые под действием пружин 7 расходятся.Двигаясь дальше, гильза 8 нажимает на гильзу 3, которая, выбирая зазор с, своими крыльями освобождает продольные губки 5 и они расходятся под действием своих) пружин 7.До полного развода губок 5 и 6 державка 2 с присоской 1 находится в неподвижном сос 1 оянии. После развода губок и полного выбора зазора с гильза 3 нажимает5 10 15 20 25 30 35 40...

Номер патента: 1821396

Опубликовано: 15.06.1993

Авторы: Гаджимурадов, Гречаниченко, Коломиец, Шалыгин, Щербаков

МПК: B30B 9/14

Метки: влажных, отжатия, пресс

...21 отверстиями 22 сообщена с системой сбора фильтрата.Фильтровальные элементы в Кассетахнабраны таким образом, чтобы направление перемещения отжимаемого материала 5и направление вектора. направленного наобразующей в полулунки к ее вершине, бы-.ли противоположными.,Пресс снабжен такжеконтрлопзстями23 и кожухом 24 для удаления отжатого материала.Пресс работает следующим образом.Отжимаемый материал из бункера 5 силой тяжести подается в зону 1 пространствамежду ситовым поясом 2 и шнеком 3, отжи- .15мается и продавливается через щели 20,образованные верхним рядом фильтровальных элементов 8, в зону Ц, отжимается в нейи выходит в кожух 24 через щели, образо-ванные нижнимрядом фильтровэльных.элементов 8.Вода, отжимаемэя в зонах и И, стекаяпо...

Номер патента: 1775175

Опубликовано: 15.11.1992

Авторы: Гречаниченко, Коломиец, Сибирко

МПК: B04B 1/06, B04B 11/02

Метки: действия, осадительная, периодического, центрифуга

...показана осадительная центрифуга периодического действия, продольный разрез; на фиг.2 - участок ротора с5 10 можностью изменения ее заглубления в последнюю, подключенную к основному отводящему трубопроводу 10, и имеющую датчик 11 ее положения,15 Центрифуга снабжена дополнительнымотводящим трубопроводом 12 для осветленного слоя жидкой фазы, входной участок 13 которого прикреплен к основному отводящему трубопроводу под углом 30 - 60 С к 20 2530405055 различными положениями отсосной трубки, разрез А-А на фиг,1.Осадительная центрифуга периодического действия содержит корпус 1 с крышкой 2, установленный в нем на валу 3 цилиндрический сплошной ротор 4, питающую трубу 5, устройство для выгрузки осадка, включающее укрепленный на державке 6 нож...

Номер патента: 1761291

Опубликовано: 15.09.1992

Авторы: Артомасов, Галустьян, Гречаниченко, Кадников, Сибирко, Соколов

МПК: B04B 11/04, B04B 3/00

Метки: действия, периодического, центрифуга

...осадка, преимущественно за счет гравитационных сил к выходу из бункера, при этомотношениедлины рору на выше 0,3 - 0,4,Цель изобретения - пводительности центрифугЭто достигается тем, что в центрифуге периодического действия. содержащей корпус, смонтированный в нем на горизонтальном валу цилиндрический ротор, нок для среза осадка и установленный на корпусе и связанный с вибратором бункер с течкой для осадка, бункер установлен на корпусе посредством упругих пластин, а течка выведена из полости корпуса через эластичную мембрану, при этом отношение длины ротора к его диаметру 0,45-0.6. За счет увеличения рабочей поверхнти ротора и сокращения времени выгруэ/ / ь Е,Камагановаоргентал Корректор И.Муска ставит хред М Редактор орава аказ...

Номер патента: 1750736

Опубликовано: 30.07.1992

Авторы: Гречаниченко, Ковалев, Лукьяненко, Мацак, Сибирко, Терешин

МПК: B04B 3/00

Метки: действия, непрерывного, центрифуга

...конического ротора, в процессе чего .от нее отделяется жидкая фаза, осадок оставшихся кристаллов промывается и поступает на конец конического ротора. Частично обезвоженный осадок оттуда попадает на сферическую поверхность наружного ротора, где происходит дальнейшее отделение жидкой фазы. Ввидусмещения осей наружного и внутреннего ротора при каждом полуобороте происходит вытеснение осадка торцом ко-. нуса в приемник кожуха, откуда выводится из центрифуги. Конструкция центрифуги позволяет за счет изменения угла пересечения осей роторов регулировать время выгрузки с учетом качества осадка и уменьшить дробление кристаллов при выбросе их в кожух. Однако известная центрифуга характеризуется сложностью изготовления двух пар сферических...

Номер патента: 1738370

Опубликовано: 07.06.1992

Авторы: Гайковой, Гречаниченко, Мацак

МПК: B04B 3/02

Метки: выгрузкой, действия, непрерывного, осадка, пульсирующей, центрифуга

...поля отделяется часть фугата, отводя щаяся через каналы 20 и кольцевые проточки. Дальнейшее отделение фугата проводится на наружном каскаде ротора 1, а осадок отводится из центрифуги с внутренней поверхностью обечайки 5.2 ил,Цель изобретения - увеличение надежности и производительности центрифуги путем исключения забивания ротора осадком,На фиг, 1 показана предлагаемая центрифуга непрерывного действия с пульсирующей выгрузкой осадка, продольный разрез; на фиг, 2 - сечение А - А на фиг. 1,Центрифуга содержит ротор 1, установленный на полом валу 2 в подшипниках 3 на станине 4, Ротор 1 состоит иэ наружного каскада, выполненного из сплошных концентрично установленных обечаек 5-7, и внутреннего каскада, выполненного из обечаек 8-10,...

Номер патента: 353582

Опубликовано: 07.11.1991

Авторы: Гречаниченко, Гусинский, Добровольский, Петрухно

МПК: C10B 45/02

Метки: пластических, угольных, формовок

...прессования на обеих стадиях (от 2 до 15 кг/смг) зависят от особенностей перерабатываемого угля.На чертеже показана принципиальная схема осуществления предлагаемого способа.Уголь, нагретый до температуры размягчения, в сыпучем состоянии поступает в устройство 1, в котором выдерживается в течение заданного периода времени беэ наложения давления при температуре среды внутри устройства на 10-20 С выше температуры угля. Продолжительность выдерживания зависит от особенностей перерабатываемого угля. Выдерживающее) олпе риони ектор Т, Мал ехред М.Моргента А. Корчен каз 4635 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 415 о-издательский комбинат "Патент", г,...

Номер патента: 1598252

Опубликовано: 07.10.1990

Авторы: Гречаниченко, Гуков, Ельцов

МПК: H05K 13/04

Метки: выводов, подгибки, подрезки, радиоэлементов

...позиции, вставлен радиоэлемент 14, сжатый воздух подается в рабочую полость цилиндра подъемной части 2, и подьемная часть перемещается вверх до упора. При этом верхняя часть матриц 5 и 7 касается нижней плоскости платы 13, а выводы ЭРЭ 14 попадают в зазоры между матрицами 5 и 7 и ножами 4 и 6. Величина этих зазоров регулируется вращением эксцентриковых осей 11. Затем сжатый воздух подается в рабочую полость цилиндра 12 подрезки, и при ходе вверх рабочая площадка 18 подъемной части через поджимные ролики 3 перемещает ножи 4 и 6 в направлении матриц 5 и 7 соответственно. При этом обрзуются концы выводов ЭРЭ 14, а оставшиеся части выводов верхними поверхностями ножей 4 и 6 загибаются под нижней плоскостью платы 13 навстречу,обеспечивая...

Номер патента: 1590680

Опубликовано: 07.09.1990

Авторы: Выговская, Гречаниченко

МПК: F01D 9/00, F04D 29/30

Метки: вентилятора, лопатка

...изобретения Составитель Л.ОрловскийТехред Л.Олийнык Корректор Н.Ревская Редактор И.Горная Заказ 2623 Тираж 502 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-иэдательскнй комбижп "Патент", гжгород, ул. Гагарина, 101 Изобретение относится к вентиляторостроению, может быть использованов лопатках вентилятора н направляющих лопатках турбины и является усоВершенствованием изобретения по автсв. У 1390440,Цель изобретения - упрощение конструкции,На чертеже изображена. лопатка вентилятора, поперечное сечение,Лопатка вентилятора содержит жесткую профильную часть 1 и эакрепленНый на ней одним концом 2 гибкийэлемент 3. Лопатка снабжена барабаном...

Номер патента: 1550185

Опубликовано: 15.03.1990

Авторы: Гречаниченко, Марченко, Нестеренко, Федотов

МПК: F01D 9/02

Метки: лопатка, направляющая, турбомашины

...Корректор М.Максимишинец Заказ 257 Тираж 420 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к турбостронию.и может быть использовано в наравляющих лопатках турбин,Цель изобретения - снижение аэро 5динамических потерь в широком диапазоне углов атаки.На чертеже изображен профиль направляющей лопатки турбомашины,Направляющая лопатка турбомашинымеет на вогнутой поверхности 1 профиля плавно сопряженный с ним волнообразный выступ 2. Входной участок 3выполнен эллипсовидной формы, радиусВ выпуклого участка 4 выступа 2, расстояние х от середины основания 5выступа 2...

Номер патента: 1519780

Опубликовано: 07.11.1989

Авторы: Галенко, Гречаниченко, Грищенко, Миронов

МПК: B04B 11/08

Метки: выгрузки, механизм, осадка, ротора, центрифуги

...цилиндрической стенке ротора. По мере поворота ножа зона резания постепенно перемещается по образующей ротора от его ступицы к фла нцу.На фиг. 1 изображен механизм выгрузки осадка из ротора центрифуги; на фиг. 2 - нож с лезвием; на фиг. 3 - ступенчатое расположение лезвий ножа; на фиг. 4 расположение лезвий ножа в шахматном порядке.Меха низм выгрузки осадка из ротора центрифуги содержит гидроцилиндр 1 со цгтоком 2, шарнирно закрепленный на крышке 3 ротора 4, и державку 5, на которой внутри ротора 4 при помощи стоек 6 закреплен нож 7, выполненный в виде спирали с лезвиями 8. Свободный конец 9 державки 5, расположенный за пределами ротора 4, шарнирно соединен при помощи тяги 10 со штоком 2 гидроцилинлдра 1.Механизм выгрузки осадка из...

Номер патента: 1442252

Опубликовано: 07.12.1988

Авторы: Гречаниченко, Кулаков

МПК: B01F 13/00

Метки: перемешивания, сыпучих, транспортирования

...органами 6, размещенными с возможностью свободного "вращения. При этом транспортирующий элемент 2 снабжен закрепленными в бортах 3 штифтами 7, оси которых параллельны осям перемешивающих органов, имеющими возможность взаимодействия с перемешивающими органами 6.Устройство работает следующим об р разом.Подвергающийся обработке в зоне высоких температур материал подают на транспортирующий элемент 2. Перемещаемый элементом 2 материал нагрева ется в процессе своего движения и одновременно перемешивается органами 6, вращающимися в неподвижных опо. рах 5, выполненных в виде прямоуголь. ных полос, размещенных в пазах бортов 3. Перемещающие органы 6 приводятся во вращательное движение в результате взаимодействия частей органов со...

Номер патента: 1413738

Опубликовано: 30.07.1988

Авторы: Гречаниченко, Гуськов, Шишмарев

МПК: H05K 13/04

Метки: выводами, осевыми, печатную, плату, установки, электрорадиоэлементов

...и установлены толкатели 13-15 с воэможностью перемещения относительно каретки в вертикальном направлении от пневмоцилиндра 16.Устройство работает следующим об 35 разом.В исходном верхнем положении устройство по лотку 8 в гнездо матрицы 6 поступает очередной электрорадиоэлемент (ЭРЭ). Включается пневмоци 40 линдр 4 и опускает каретку 5, которая закрепленными на ней гибочными пуансонами 10 производит П-образную гибку ЭРЭ на матрице 6, причем согнутые выводы ЭРЭ располагаются в вертикальных пазах пуансонов 10. После П-об 11 азной гибки включается пневмоцилиндр 2 и опускает салазки 3 вместе с кареткой 5 и согнутым РЭР, частично водя выводы ЭРЭ в отверстия печатной платы 17 до выхода их с противоположной стороны платы на величину,не менее...

Номер патента: 1313522

Опубликовано: 30.05.1987

Авторы: Гречаниченко, Попов, Стороженко

МПК: B04B 11/08

Метки: выгрузки, механизм, осадка, ротора, центрифуги

...30 35 Фиг. 5 - вид В на Фиг. 4 на фиг,б - ломаная режущая кромка на фиг. 7 криволинейная режущая кромка, на Фиг. 8 - прерывистая режущая кромка.Механизм состоит из державки 1, устанавливаемой подвижно в крьппке 2 центрифуги. К концу державки 1, располагаемому в полости ротора 3 центрифуги, при помощи стоек 4 прикреплен нож 5 для среза осадка. На противоположном конце державки 1 укреплена серьга 6, которая через палец 7 соединена со штоком поршня гидро- цилиндра 8. Гидроцилиндр 8 служит приводом для передвижения ножа 5 относительно ротора 3 в процессе среза осадка и свободно подвешен на оси 9, укрепленной на крышке 2 центрифуги. На крьпдке 2 центрифуги закреплен бункер 10, который расположен в полости ротора 3 и предназначен для сбора...

Номер патента: 1212590

Опубликовано: 23.02.1986

Авторы: Гречаниченко, Ковалев, Прокудин, Стороженко

МПК: B04B 11/00

Метки: осадка, среза, центрифуге

...расточки корпуса 11 и образует две полости 31 и 32В торце штанги 1 со стороны, противоположной ротору 2, имеется цилиндрическая расточка, в которой расположен шток 33, укрепленный в крышке 34 корпуса 11,имеющий на конце 35 со стороны штанги 1 поршень 36, который может свободно перемещаться в осевом направлении между буртом 37 штока ЗЗ и упором 38. Ввод штока 33 в расточку штанги 1 уплотнен при помощи крышки 39. Поршень 36 делит полость штанги на две полости 40 и 41, сообщающиеся каналом 42.В корпусе 11 расположены два золотника 43 и 44. Золотник 43 перемещается принудительно тягой 45 черезупоры 46 н 47, а золотник 44 управляется маслом, подаваемым от золотника 43, В штоке 33 и корпусе 11расположены обратные клапаны 48 - 51,обеспечивающие...

Номер патента: 329780

Опубликовано: 23.06.1984

Авторы: Бабанин, Глянченко, Гречаниченко, Добровольский, Еркин, Литвин, Мацкевич, Нефедов, Панкратьев, Петрухно, Фрумкин

МПК: C10B 57/02

Метки: многоступенчатого, нагрева, полифракционного

...ступени нагре-ва 2 материал 1 отделяется одним изизвестных способов от газообразноготеплоносителя и направляется навход во вторую ступень нагрева 4,куда аналогично описанному выше подают потоки теплоносителя: основного9 и дополнительного 10. Низкотемпературный теплоноситель 11 из первой ступени нагрева направляется на сброс или частично рециркулируется в основной истсчник 7 теплоносителя для подогрева и повторного использования,Во второй ступени нагрева 4 и последующих ступенях описанный процесс повторяется с той разницей, что основной и дополнительный потоки теплоносителя направляются не на сброс и рециркуляцию, а в предыдущую по ходу угля ступень нагрева. В последнюю ступень нагрева 12 дополнительный поток теплоносителя не лов...

Номер патента: 522614

Опубликовано: 23.02.1984

Авторы: Бабабин, Глянченко, Гречаниченко, Добровольский, Еркин, Литвин, Мацкевич, Нефедов, Панкратьев, Петрухно, Фрумкин

МПК: C10B 57/02

Метки: многоступенчатая, нагрева, скоростного, угля

...Источник 1теплоносителя имеет также трубоПровод 33 с регулирующей задвижкой 34 и трубопровод 35 с регулирующей задвижкой 36.Установка работает следующимобразом,В источник теплоносителя 1 подают коксовый гаэ и воздух. Продуктысгорания коксового газа разбавляются до заданной температуры рециркулируемым отработанным теплоносителем, подаваемым по трубопроводу 29,и образуют газообразный теплоноситель, который поступает по трубопроводу 21 к третьей ступени нагрева,по трубопроводу 14 - к второй .ступени нагрева, по трубопроводу 7 - кпервой ступени нагрева. Иэ трубопровода 21 теплоноситель поступает втрубопровод 16, затем - в циклон 17третьей ступени, откуда по трубопроводу 18 поступает во вторую ступень нагрева. Таким образом, к второй ступени...

Номер патента: 330756

Опубликовано: 23.02.1984

Авторы: Бабанин, Глянченко, Гречаниченко, Добровольский, Еркин, Литвин, Мацкевич, Нефедов, Панкратьев, Петрухно, Фрумкин

МПК: C10B 57/02

Метки: многоступенчатая, нагрева, скоростного, угля

...4 и снабжен между сторонамивсоса и нагнетания трубопроводом 42с регулирующей задвижкой 43. Общийисточник теплоносителя имеет также 1 О трубопровод 44 отвода основного потока теплоносителя.Установка работает следующимобразом.В общий 1 и автономные 14 и 25 15 источники теплоносителя подают коксовый гаэ и воздух. Продукты сгорания коксового газа в общем источнике теплоносителя разбавляются дозаданной температуры рециркулируе О мым отработанным теплоносителем, подаваемым по трубопроводу 4, и образуют газообразный теплоноситель,поступающий по трубопроводу 44 ктретьей ступени нагрева.25 Теплоноситель, полученный от сго-рания коксового газа в автономныхисточниках 14 и 25, поступает, соответственно, по трубопроводам 19 и20 к первой и второй...

Номер патента: 1018232

Опубликовано: 15.05.1983

Авторы: Гречаниченко, Дюняшев, Мелекесцев

МПК: H03K 13/17

Метки: код, преобразования

...счетчика, выходы которого соответственно соединены с информационными входами преобразова теля код-напряжение, первый выход которого соединен с третьими входами второго и первого элементов сравнения, четвертый вход последнего подключен к выходу источника порогового напряжения, введены третий счетчик, второй делитель, второй триггер, четвертый элемент И и третий элемент сравнения, первый вхоц которого соединен с входной шиной, второй вход - с выходом первого элемента И и с первым входом четвертого элемента И, третий вход " с инверсным выходом второго триггера, четвертый вход с выходом второго делителя и входом преобразователя код-напряжение, первый выход - с прямым входом второго триггера, а второй выход - с суммирующим входом третьего...

Номер патента: 1018177

Опубликовано: 15.05.1983

Авторы: Гречаниченко, Дюняшев

МПК: H03K 13/17

Метки: код, преобразования

...с третьим входом второго элемента И, а второй вход - с пусковой шиной.сНа фиг. 1 приведена структурная схема. устройства преобразования. напряжения в код; на фиг. 2 - диаграмма работы устройства.Устройство содержит генератор тактовых импульсов 1, первый 2 и второй 3 триггеры, первый 4 и второй Б счетчики, делитель 6 входного напряжения; ПКН 7;сумматор 8, первый 9, второй 1 О, третий 11 и четвертый 12 элементы И, группа .элементов И 13, шину запуска 14, элемент ИЛИ 15, первый 16 и второй 17 элементы сравнения, входную шину 18, шину порогового напряжения 19, шину эталонного напряжения 20, причем выход3 1018177 ф первого триггера 2 соединен через первый ду 2 ф -1, 6 младший разряд счетчика 9 и второй 3,0 элементы И с входом пер - в...

Номер патента: 924851

Опубликовано: 30.04.1982

Авторы: Гречаниченко, Дюняшев, Тырса

МПК: H03K 13/17

Метки: код, преобразования

...работает следующим образом.Сигнал с шины 11 запуска поступает 40 на триггер 5 и опрокидывает его. В результате разрешается операция вычитания в узле 9 вычитания двух напряжений, т.е. одного с преобразователякод- напряжение(ПКН ) и второго со 45 входного делителя 1,В зависимости отзнака оазности выцитэемых напряжений на одном из двух выходов узла 9вычитания появляется сигнэл логическойединицы. Так, пРи 11 х" ьОх) ЙэьОэт этот 50 сигнал открывает элемент И " э при" ЙЬОХ,ЙЭ ДОЭт - элемент И 8.В первом исходном состоянии навыходе ПКН Й напряжение равно ь Оэ;на выходе делителя 1 -ЬОХ, Тогда пос ле переброса триггера 5 открываетсяэлемент И 7,и тактовый импульс с генератора 13, пройдя открытые элементыИ 6 и И 7, поступает на счетчик 2. В...

Номер патента: 875619

Опубликовано: 23.10.1981

Авторы: Гречаниченко, Дюняшев

МПК: H03K 13/17

Метки: код, преобразования

...в код, заключаюшемуся в формировании различных по значению эталонных напря жэний и уравновешивании преобраэуемо го напряжения суммой указанных эталонных напряжений, увеличивают преобразуемое напряжение и набранную сумму. эталонных напряжений в целое число раз, уравновешивают полученные напра жвния, суммируя с меньшим иэ них целое Ю число наименьших по значению эталонных напряжений, и .уменьшают по лученное тй число наименьших эталонных напряжений в И раз,ний 2. Изобретение относится вычислительной технике спользовано в информаци ительных системах. татокэтого способаопределяемая величинойпо значению формируемо напряжения. Уменьшено ограничивается конструкжностями реализации,изобретения - повышениеобразования.875619и уравновешивании...

Номер патента: 589129

Опубликовано: 25.01.1978

Авторы: Азимов, Боровский, Гавриков, Гречаниченко, Литвин, Нефедов, Рева, Светличный, Семчук, Щелкунов

МПК: B30B 15/34

Метки: машин, нагрева, прессформовочных, производства, термопластифицированных, углей, формовок

...исходную шихту в систему скоростного нагрева угля. Снижение скорости прохождения угля через ПФМ достигается регулировкой скорости рабочих органов машины.Схема осуществления предложенного способа нагрева ПФМ дана начертеже.На чертеже приняты следующие обозначе- ния: 1 - дозатор холодного угля; .2 - сис589129 10 Формула побретения И И И ПИ Заказ 318/1 Я,: Тираж 86 б ПодписноеФяниап П Гк Погоне, г. Ужгорот, ун. Проектная, 4 тема скоростного нагрева угля газом-теплоносителем; 3 - печь для получения теплоносителя; 4 - прессформовочная машина; 5 - перекидной клапан; 6 - тракт сброса угля на тушение; 7 - тракт подачи формовок в печи;8 - трубопровод теплоносителя.В систему скоростного нагрева угля доза- тором 1 вводится холодная шихта,...

Номер патента: 84767

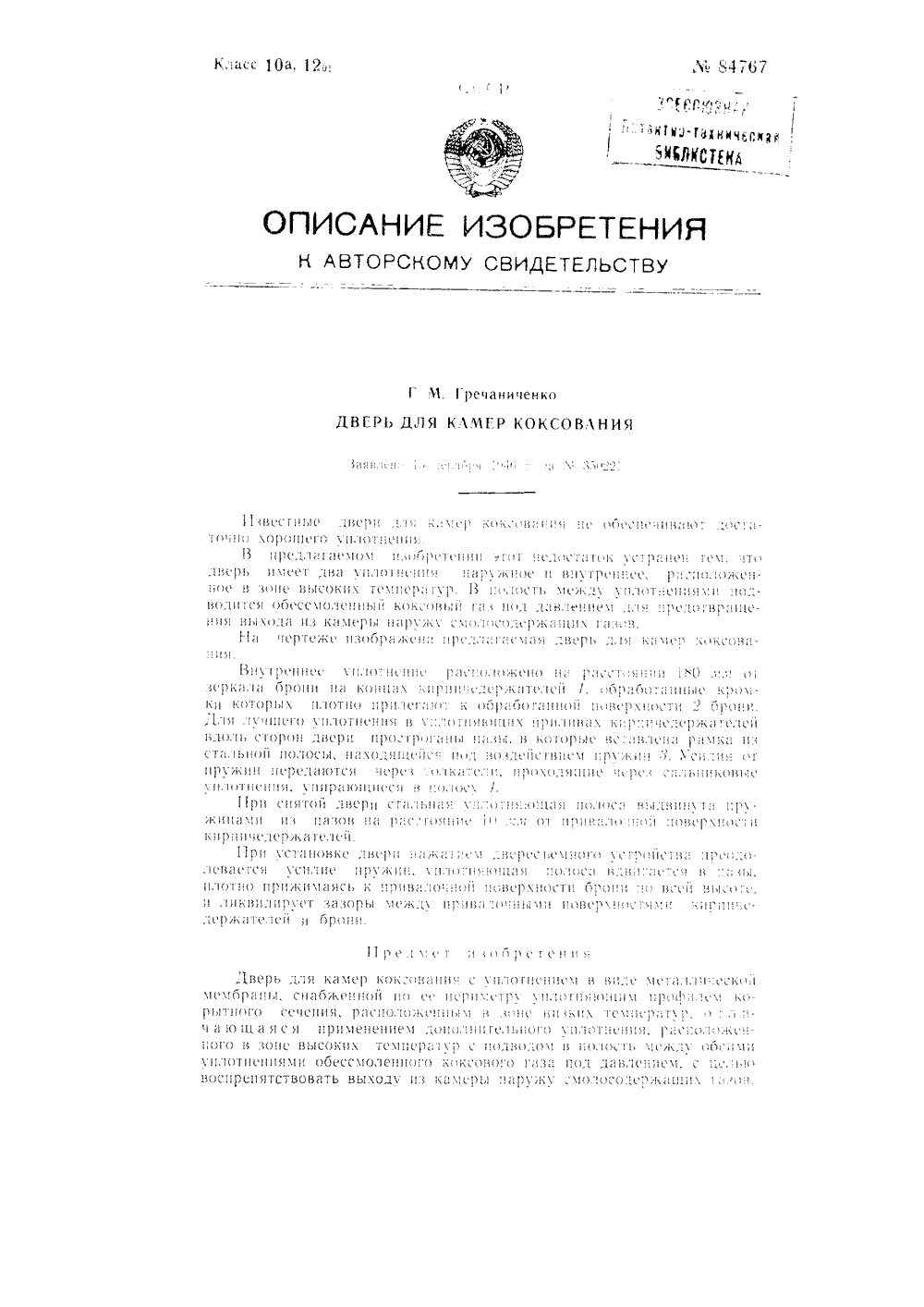

Опубликовано: 15.06.1975

Автор: Гречаниченко

МПК: C10B 25/16

Метки: дверь, камер, коксования

Номер патента: 387850

Опубликовано: 01.01.1973

Авторы: Азимов, Боровский, Гречаниченко, Гриценко, Добровольский, Иванов, Рева

МПК: B30B 11/12

Метки: валково-гусеничный, пресс

...валково-гусенечные прессы, содержащие ячейковый валок и огибающую егогусеницу с ячейками, прижатую к валку пружинными демпферами, воздействующими нагусеницу через тяги.5Однако в таких прессах при холостом ходеполное усилие прижима передается на рабочие поверхности прессующих элементов, чтосокращает срок службы пресса.Для разгрузки пресса от прижимающего 10усилия при холостом ходе в предлагаемомустройстве демпферы выполнены в виде двухустановленных друг за другом на некоторомфиксированном расстоянии наборов пружин,один из которых, рассчитанный на рабочее 15усилие прижима, заключен в установленныйна станине корпус, снабженный ограничителемхода набора. Кроме того, для улучшения условий обслуживания он снабжен показывающими усилие...

Номер патента: 352797

Опубликовано: 01.01.1972

Авторы: Гавриков, Государственный, Гречаниченко, Добровольский, Иванов, Институт, Мацкевич, Предпри, Тютюнников, Украинский

МПК: B30B 11/10

Метки: брикетная, ротационная

...диска 12 или стола 10, укреплен от осевого смещения установочным кольцом 32 и снабжен на своем другом конце рычагом 33, который, взаимодействуя при вращении ротора в определенных местах с неподвижными упорами 34, укрепленными на корпусе б, осуществляет поворот скобы 28 в ту или другую сторону. При этих поворотах осуществляется соответственно запирание запорного устройства после окончания прессующего хода пуансонов 14 перед изотсрмической выдержкой угля или отпирание пх после окончания изотермической выдержи угля под давлением и перед подъемом плит 20 со столом 10 и выталкиванием пуансонами 14 готовых брикетов из матриц 13.Чтобы скоба 28,в зоне загрузки не препятствовала работе загрузочного устройства 3, верхний кулак скобы 28 утоплен в...

Номер патента: 256616

Опубликовано: 01.01.1969

Авторы: Государственный, Гречаниченко, Добровольский, Петрухно

МПК: B65G 53/46

Метки: затвор, шлюзовой

...РДССт 05 ЦЦЕ. РД;3 ос ИЛЦ ПРЕЛЫШаЮЩЕЕ РаССтОЯЦЦС МЕжЛУ КО:1:ДМЦ ЛОсетсй РО- тора, Приво: выпл:ец реверс:Вцы)1.При таком лыполцецц:с затвора с)бес;еси - 13 Я ( Т С Я Ц 0 Л ЯЯ 11 Я",) . Я Г сз:3 0 Л Н 01 Ц 3 я 3 М.; Ц ЯП;) Я ЛЕНИЙ П 1 0:10:3 Р Е 1 С, Нох П РсЛОТ 3:)са ПЕ- ции попяляция тряцспортцп 3 ющси спс лы з зягрсзо Ного пятрубкд в рдзгрузочцыйНя фГ, 1 цзобрсжец:)Пизы 3 ЯС 1 ы 1.1:03.)- лой затвор л разрезе: ца фиг 2 т ) ж(:, .ройстло) лля сгборя пробЗатвор лклю ает л себя ко.):ус 1, здгз чным патрубком 2: ллумя рязгузы ы)1 пятрубками ) и расположецый (3 корпусе:)опастной ротор 4, вращяющ;йся т реверсвого привола а чертеже це показан). П,)и и;)имецсчи цл(чсс)го здт 3рд лля (тбо;)д проб из поток;1 сыпучег мдгерцдлд к 0;цоху 113...

Номер патента: 149091

Опубликовано: 01.01.1962

Авторы: Гречаниченко, Козырев, Кушниревич, Сперанская, Шубеко

МПК: C10B 57/00, C10L 9/08

Метки: каменных, кокса, металлургического, углей, формованного

...с црименеш 1 ем газового угля марки Г, заклочается в нагревании топочными газами во взвешенном состоянии частиц угля, измельченных до 3 л 1 и и меньше, дэ температуры 420 в течение 2 сек и выдеркнвании при той же температуре в течение 90 секЗатем в течение 15 яин уголь подвергают внешнему давлению порядка 2 кгlс,я, которое поддеркивают 15 сек. Полувоенные цилиндрические формовки диаметром бО,ип и длиной 70 и,и подвергают спсканию и прокаливанию путем нагрева их без доступа воздуха со скоростью 1,5 грао)нин до температуры 750. Металлургический кокс, полученный по описанному способу, имеет следующие физико-химичес. кцс и механические свойства:149091 содержание остаточных летучих веществна горючую массупористостьзола на сухое...

Номер патента: 104580

Опубликовано: 01.01.1956

Автор: Гречаниченко

МПК: C10B 39/18

Метки: автоматическая, коксовая, рампа

...осью коромысла весового устройства,В нижней части челночной тележки 2 имеется ку, гачковый механизм 9 и 10 для подъема и опускания лекала 11. Лскало гзапмодеисгвует с роликом 12 рыч, га 1,), жестко связанного с 1)амповым затвором,осуществляет подъем затвора в момент верхнего положения лекала. При нижнем положении лекало некасается ролика 12, вследствие чего рамповый затвор закрывается, падая под действием собственного веса.Для переключения лекала 11 из верхнего положения в нижнее и наоборот, при подходе челночной тележки 2 в крайнее левое или правое положения на тележке установлены рычаги 14 и 15 левого и правого эксцентриковвзаимодействующие с роликами 1 б,При подходе челночной тележки 2 в крайнее левое положение установленный на ней...

Номер патента: 78452

Опубликовано: 01.01.1949

Авторы: Голяшевич, Гречаниченко

МПК: F27B 3/10

Метки: аппарат, каменноугольного, пека, плавления

...1 изображен продольныйразрез аппарата; на фиг. 2 поперечное его сечение.Пекоплавильный аппарат состоит,из стального вертикального цилиндрического бункера 1, опущенногонижним когн 1 ом в кольцевую печь 2и опирающегося тремя лапами накладку, Бункер внизу снабжен решеткои 3 пз вертикальных полос,приваренных верхними концами кфланцу бункера и нижними и коническому днищу 4.Пексплав 1 льппк раоотает следующим образом.В выносной топке 5 сжигаетсяпри помощи газовой горелки б коксовый газ. Горячие дымовые газыпоступают в кольцевой канал печи2 и уходят через боров 7, Приэтом газы омывают тонкую шамотную кольцевую стенку 8 и раскаля78452 ФиГ, 1 Гаврун пеиа Раскаленная кольцевая стенка посылает лучистое тепло на открытую поверхность пека,...
