Пятовое устройство двустворчатых ворот

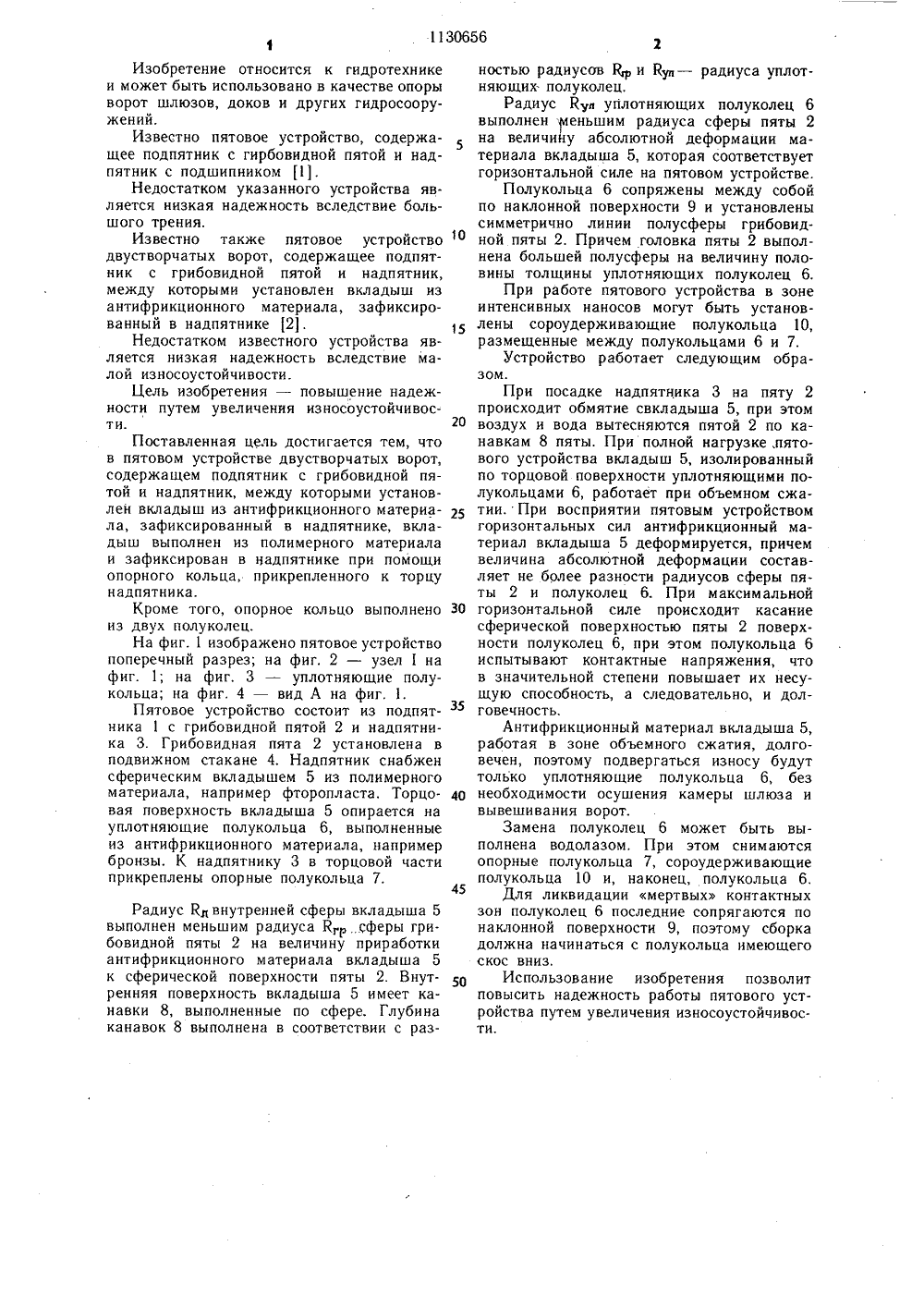

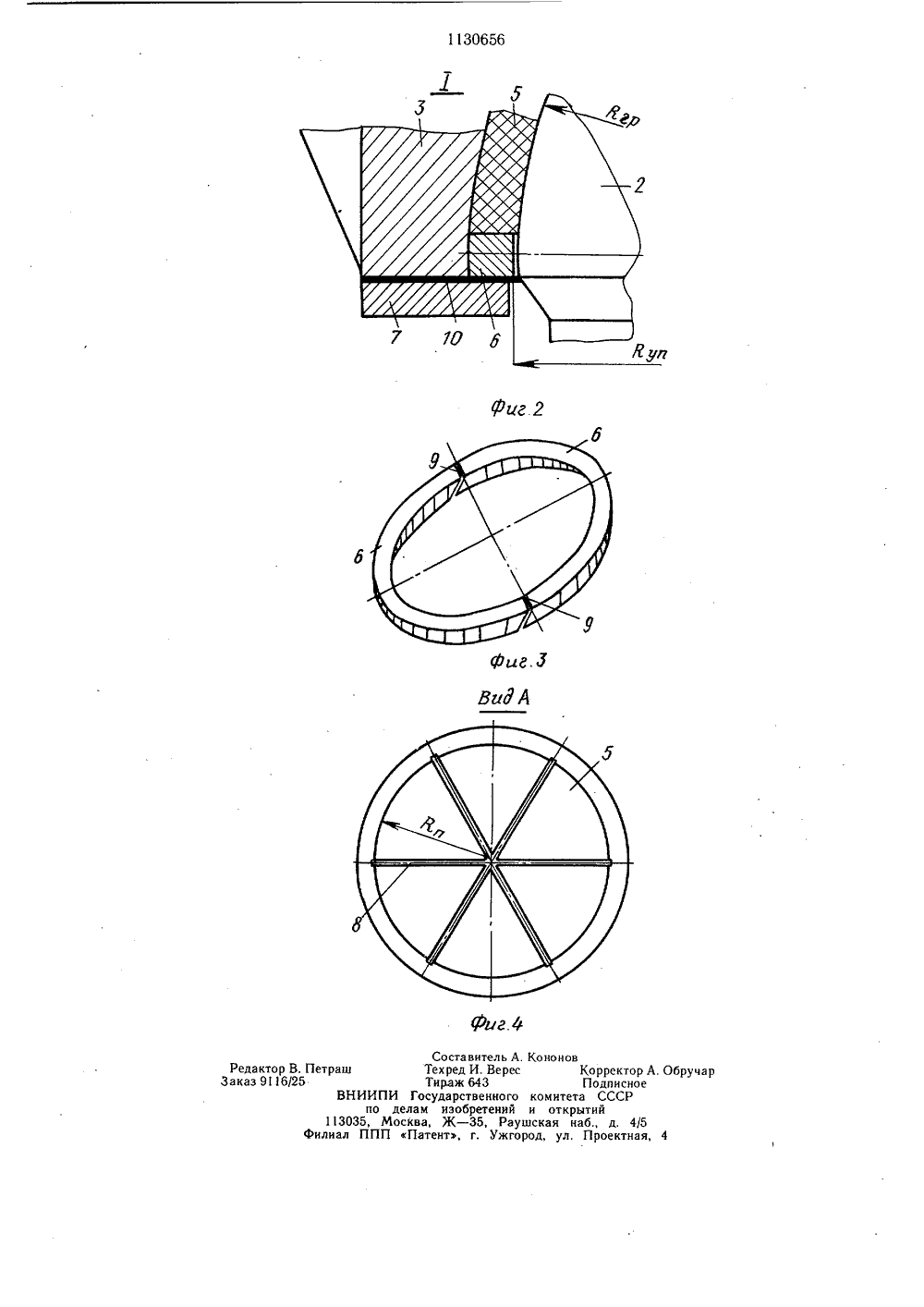

Изобретение относится к гидротехнике и может быть использовано в качестве опоры ворот шлюзов, доков и других гидросооружений.Известно пятовое устройство, содержащее подпятник с гирбовидной пятой и надпятник с подшипником 1.Недостатком указанного устройства является низкая надежность вследствие большого трения.Известно также пятовое устройство двустворчатых ворот, содержащее подпятник с грибовидной пятой и надпятник, между которыми установлен вкладыш из анти фри кцион ного материала, зафиксированный в надпятнике 2.Недостатком известного устройства является низкая надежность вследствие малой износоустойчивости.Цель изобретения - повышение надежности путем увеличения износоустойчивости.Поставленная цель достигается тем, что в пятовом устройстве двустворчатых ворот, содержащем подпятник с грибовидной пятой и надпятник, между которыми установлен вкладыш из антифрикционного материала, зафиксированный в надпятнике, вкладыш выполнен из полимерного материала и зафиксирован в надпятнике прн помощи опорного кольца, прикрепленного к торцу надпятника.Кроме того, опорное кольцо выполнено из двух полуколец.На фиг. 1 изображено пятовое устройство поперечный разрез; на фиг. 2 - узел 1 на фиг. 1; на фиг, 3 - уплотняющие полукольца; на фиг. 4 - вид А на фиг. 1.Пятовое устройство состоит из подпятника 1 с грибовидной пятой 2 и надпятника 3. Грибовидная пята 2 установлена в подвижном стакане 4. Надпятник снабжен сферическим вкладышем 5 из полимерного материала, например фторопласта. Торцовая поверхность вкладыша 5 опирается на уплотняющие полукольца 6, выполненные из антифрикционного материала, например бронзы. К надпятнику 3 в торцовой части прикреплены опорные полукольца 7. Радиус Кд внутренней сферы вкладыша 5 выполнен меньшим радиуса Й 1, сферы грибовидной пяты 2 на величину приработки антифрикционного материала вкладыша 5 к сферической поверхности пяты 2, Внутренняя поверхность вкладыша 5 имеет канавки 8, выполненные по сфере, Глубина канавок 8 выполнена в соответствии с раз 5 10 15 20 25 30 35 40 45 50 ностью радиусов Й, и Кл - радиуса уплотняющих полуколец.Радиус Кл уплотняющих полуколец 6 выполнен меньшим радиуса сферы пяты 2 на величину абсолютной деформации материала вкладыша 5, которая соответствует горизонтальной силе на пятовом устройстве.Полукольца 6 сопряжены между собой по наклонной поверхности 9 и установлены симметрично линии полусферы грибовидной пяты 2. Причем головка пяты 2 выполнена большей полусферы на величину половины толщины уплотняющих полуколец 6.При работе пятового устройства в зоне интенсивных наносов могут быть установлены сороудерживающие полукольца 10, размещенные между полукольцами 6 и 7.Устройство работает следующим образом.При посадке надпятника 3 на пяту 2 происходит обмятие свкладыша 5, при этом воздух и вода вытесняются пятой 2 по канавкам 8 пяты. При полной нагрузке,пятового устройства вкладыш 5, изолированный по торцовой поверхности уплотняющими полукольцами 6, работает при объемном сжатии. При восприятии пятовым устройством горизонтальных сил антифрикционный материал вкладыша 5 деформируется, причем величина абсолютной деформации составляет не более разности радиусов сферы пяты 2 и полуколец 6. При максимальной горизонтальной силе происходит касание сферической поверхностью пяты 2 поверхности полуколец 6, при этом полукольца 6 испытывают контактные напряжения, что в значительной степени повышает их несущую способность, а следовательно, и долговечность.Антифрикционный материал вкладыша 5, работая в зоне объемного сжатия, долго- вечен, поэтому подвергаться износу будут только уплотняю щие полукольца 6, без необходимости осушения камеры шлюза и вывешивания ворот.Замена полуколец 6 может быть выполнена водолазом. При этом снимаются опорные полукольца 7, сороудерживающие полукольца 10 и, наконец, полукольца 6.Для ликвидации мертвых контактных зон полуколец 6 последние сопрягаются по наклонной поверхности 9, поэтому сборка должна начинаться с полукольца имеющего скос вниз.Использование изобретения позволит повысить надежность работы пятового устройства путем увеличения износоустойчивости.1130656 г.2 г.Х в дактор В. Петрашаз 9 16/25ВНИИп113035,филиал ПП Составитель А. КононоТехред И. ВересТираж 643ПИ Государственного комитделам изобретений и откМосква, Ж - 35, РаушскаяП Патент, г. Ужгород, ул Корректор Подписно а СССР ытий аб., д. 4/ Проектна
