Савичев

Номер патента: 1013198

Опубликовано: 23.04.1983

Автор: Савичев

МПК: B23Q 7/00

Метки: загрузочно-разгрузочное

...поверхность. Такой деталью является, например, корпус шарового пальца подвески автомобиля.Поставленная цель достигается тем, что в загрузочно-разгрузочном устройстве, содержащем основание, подводящие и отводящие лотки, механизм захвата и перегружатель с патронами для загрузки и выгрузки деталей, механизм захвата выполнен в зан со скалками через поперечину 11. В держателе выполнены верхние 12 и нижние 13 центрирующие пазы.На основании ниже держателя установлены двуплечие рычаги 14. Верхняя пара плеч рычагов взаимодействует с толкателями, а нижняя пара плеч вЗаимодействует с деталями в нижних центрирующих пазах держателя 8.Устройство работает следующим образом, В исходном положении основание 1 находится в зоне загрузки-выгрузки, а дер...

Номер патента: 1012239

Опубликовано: 15.04.1983

Авторы: Бартащук, Савичев

МПК: G06F 7/06

Метки: упорядочивания, чисел

...группы соединен с первым входом первого элемента ИЛИ, инверсные выходы второго третьего.и - 1 -го триггеров первой группы соединенЫ через пер- вый, второй и - 2 -й элементы задержки первой группы с вторым, третьим(й) -м входами первого элемента ИЛИ, прямой выход каждого 1-го триггера каждой Х-й груп пы через 1-й элемент задержки 2-й группы соединен с 1-м входом 1 -го элемента ИЛИ, инверсный выход каждого 1-го триггера каждой -й группй соединен через (П Ф) -й элемент задержки с ( и+ )-м,входом (,- 1)-го элемента ИЛИ, выход каждого элемента ИЛИ соединен с информационным входом соответствующего реверсивного счетчика, выходы каждого реверсивного счетчика соединены с соответствующими входами элементов И-НЕ, выходы выходных элементов И...

Номер патента: 1010298

Опубликовано: 07.04.1983

Авторы: Головин, Грубов, Демин, Квон, Савичев, Соковых

МПК: E21F 15/10

Метки: закладочная, шнековая

...3 на внутренней поверхностиимеет разгрузочный выступ 12,.а спротивоположной стороны, под углом,превышающим угол естественного откоса загружаемого закладочного материала, наклонную шиберную заслонку 13,которая через шток 14 соединена споршнем 15 пневмоцилиндра 16 управления. Рабочая полость 17 пневмоцилиндра 16 посредством трубопровода 18 соединена с трубопроводом аэосмеси 19, а в штоковой полости 20размещен упругий элемент (спираль-ная пружина 21, упорная шайба 22 ирегулировочные винты 23 и 24). Работа шнековой закладочной машины заключается в следующем.Закладочный материал через прием ную воронку 3, сечение которой регулируется наклонной шиберной заслонкой 13,. поступает в шнековый канал.2 где шнеком 1, приводимым во вращение через...

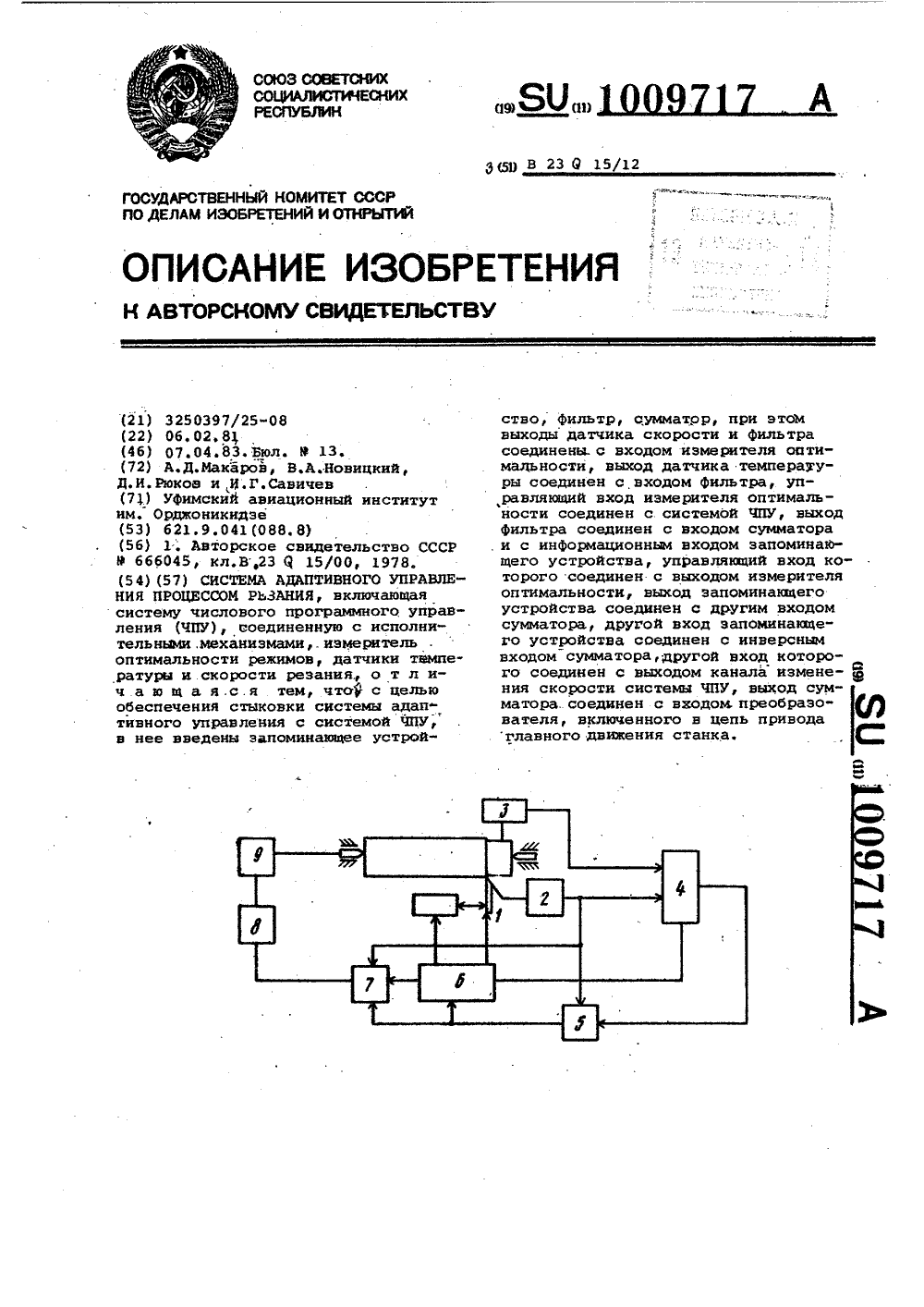

Номер патента: 1009717

Опубликовано: 07.04.1983

Авторы: Макаров, Новицкий, Рюков, Савичев

МПК: B23Q 15/12

Метки: адаптивного, процессом, резания

...программе зада-вычисляться аналитически на основе , 25 ют закон изменения скорости вращебольшого количества априорных данных, ния шпинделя, величину подачи и глу-ввоДимых в систему. В процессе обра- бину резания.ботки априорные данные изменяются, После .установки величины подачичто вносит. погрешность в вычисления. и глубины резания в процессе обработКроме .того,.характеристики обраба- ки измеритель 4 оптимальности иэмерятываемЬсти,материалов задаются дале- ет оптимальность процесса резания.ко нв оптимальными, что снижает эф- Если. процесс, обработки .неоптимален,Фективность,обработки. то с выходов измерителя 4 на запою-,Цель, изобретения - обеспечение нающее устройство 5 и в систему чисстыковки системы ЧПУ .с,адаптивной лового...

Номер патента: 1007821

Опубликовано: 30.03.1983

Авторы: Безденежных, Вайсман, Савичев

МПК: B21J 15/36

Метки: групповой, клепки, развальцовкой

...опоры с нажимной плитой, соединенной гибкой пластиной с приводом ее плоскопараллельногоперемещения, и направляющую плиту длядругих концов пуансонов, а также параллельные тяги, шарнирно связанные одними концами с нажимной плитой, а другими - состаниной, направляющая плита подпружи иена относительно нажим ной плитыи связана дополнительными шаровыми опорами с тягами и пуансонами, при этомезе,гдето - расстояние между центрами крайних опор тяги;1 - расстояние от центра подпружиненной шаровой опоры пуансона до егорабочего торца;Е. - расстояние между центрами шаровых опор тяги в нажимной и направляющей плитах;Е 4-расстояние между центрами шаровых опор пуансонов в нажимной инаправляющей плитах.Кроме того, дополнительные шаровыеопоры...

Номер патента: 1005141

Опубликовано: 15.03.1983

Авторы: Бондарчук, Гринвальд, Рывкин, Савичев, Цветков

МПК: G08C 19/28

Метки: времени, кинопленки, проявления

...перед датчиком метки б срабатывает другойэлемент разрешения счета 8,1 и импульсы от датчика перфораций 4 начинают поступать через другой делитель 7 на вычитающий вход (-1) счетчика 9. Следовательно, во время работы фильмообрабатывающей машины на выходе счетчика 9 будет число, равное текущей длине кинопленки, находящейся в лентопротяжном тракте.Для измерения скорости Ч транспортирования кинопленки выбран методподсчета числа импульсов от датчикаперфораций за определенный постоянныйотрезок времени, задаваемый стробирующими импульсами, С целью непрерывной фиксации скорости транспортирования кинопленки для ее измерения применены.два канала, коммутируемыесчетным триггером 13, опрокидывающимся стробирующими импульсами генератора 14. Импульсы...

Номер патента: 1003029

Опубликовано: 07.03.1983

Авторы: Анисимов, Гришин, Мушниченко, Савичев

МПК: G05B 23/02

Метки: системы

...усилителя 8 К,(1+4) приК= О К(1 ), усилителя 2 Ф 1 (К,3+1) при К=ОУ(0,-):О и управление сбросом како.пителя 10 "старой оценки" через элементзадержки 14, имеющий задержку на одиншаг (такт счета). Задатчик 16 с помощьюгенератора 15 обеспечивает установку коэф.фициента усиления усилителя 12 9,1 (+.1 К)при К=О Ф(1,0) В этот момент временй, при К=О на втором входе сумматора 7 Я (О/О) =0С выхода сумматора 7 сигнал Ь 1(1) усилнный усилителем 8 в Краэ, пройдя через сумматор 9, поступает в накопитель 10и блок 17, т.е. полученное значение оценки Ь)(1/1) передается в блок 17 и задерживается в накопителе 10, обеспечивающем выдачу Ь(К 1 К) на вход усилителя 13 и через инвертор 11 на вход сумматора 7. ВычисленЛное значение оценки 1) (111)...

Номер патента: 979823

Опубликовано: 07.12.1982

Авторы: Краснов, Красовский, Лачугин, Миневич, Савичев

МПК: F27D 1/18

Метки: воздухоохлаждаемая, заслонка

...в действие пненмоустройством, В заслонке 1 со стороны подводящего 4 О патрубка 7 установлен поворотный рассекатель 13 с рычагом 14 и направляю,щими 15. В сквозных обводах 2 и 3 установлены полые вставки 16, образующиещелвной канал 17 со стенкой обнодов2 и 3, в котором имеются ребра 18,направляющие движение воздуха н щвленом канале 17,В полой вставке 16 вдоль сквозныхобводов 2 и 3 выполнена щель 19 выхода воздуха из полой вставки 16 н щвленой канал 17.Подводящий 7 и отнадящий 8 патруб"ки выполнены н ниде вертикальных телескопических цилиндров из неподвижного наружного цилиндра 20 и внутрен"него поднижного 21, имеющего цилиндрическую ноздухоохлаждаемую рубашку 22. Между цилиндрической рубашкой 6022 и наружным цилиндром 20 смонтирован...

Номер патента: 969913

Опубликовано: 30.10.1982

Авторы: Головин, Демин, Квон, Савичев

МПК: E21F 15/10

Метки: гранулирующая, закладочная

...с воздухоподающим 13и транспортным 14 трубопроводами.Загрузочная полость 1 от разгрузочной 12 разделена скребком-уплотнителем 15, выполненным из двух соединенных между собой болтами 1 б дугообразными пружинящимися пластинами17, между которыми установленытрубки 18 со смачивающей поверхностью и уплотнительная набивка 19.Верхний и нижний срезы 20 пластин17 имеют Форму (гребенчатую), вписываемую в кольцевые канавки 21 и22 цилиндрических барабанов б и 8.Гранулирующая закладочная машинаработает следующим образом.Поступающий через приемную воронку 3 влажный мелкозернистый склонныйк прилипанию (с наличием глинистыхчастиц) закладочный материал захватывается заборными витками шнека 4шнекового питателя 2 загрузочнойполости 1 и равномерно...

Номер патента: 966703

Опубликовано: 15.10.1982

Автор: Савичев

МПК: G06F 17/17

Метки: двух, координат, переменных, поиска, точки, функции, экстремума

...к первым входам элементов И 1 у первой, второй и третьей групп, выход второго регистра координат вершин подключен к первым входам элементов И четвертой, пятой и шестой групп, выход третьего регистра координат вершин под ключен к первым входам элементов И седьмой, восьмой и девятой групп, вторые входы элементов И первой, четвертой и седьмой групп соединены с выходом первого счетчика, вход которого и первый вход второго счетчика соединены с выходом генератора тактовых импульсов, выход второго счетчика является первым выходом блока, первый вход блока подключен к входам регистра адреса и регистра переменных, выход которого соединен с первыми входами впервой, второй и третьей схем сравнения, вторые входы которых подключены соответственно к...

Номер патента: 944763

Опубликовано: 23.07.1982

Авторы: Коврешкин, Савичев, Щукин

МПК: B22D 11/051, B22D 11/055

Метки: литья, непрерывного, полых, слитков

...5 штока поступает в полость оправки 3. После включени 11 привода перемещения поддона последний начинает опускаться вниз, вытягивая,из кристаллизатора 2 формирующийся полый слиток.При возможном зависании слитка на оправке 3 возникающее усилие увлекает систему оправка - шток - золотник в сторону вытягивания слитка. Пружина 9 при этом сжимается и сообщает системе противоположно направленно усилие, стремящееся вырвать оправку из слитка, В то же время при своем поступательном перемещении золотник 8 взаимодействует с винтовыми направляющими (нарезкой винта 10), в результате чего система золотник - шток - оправка приходит во вращение, поворачиваясь на некоторый угол вокруг своей оси, причем оправка 3 поворачивается в полости слитка, что...

Номер патента: 941092

Опубликовано: 07.07.1982

Авторы: Альмухаметов, Афанасьев, Зайцев, Миронов, Огибайлов, Савичев

МПК: B23K 11/24

Метки: процессом, сварки, точечной, шовной

...схеме изображена осциллограмма, иллюстрирующая данный способ.Кривые 1 и 2 показывают изменение соответственно сварочного тока и ускорения во времени. Уровни а, и а соответствуют двум различным заданным значениям уско-, рения. Временем / и /, определяется длительность сварочного импульса до выключения, /и 1, - время начала и конца роста расплавленного ядра.Способ осуществляют следующим образом,При нагреве деталей сварочным током (кривая 1) подвижный электрод машины перемещается с ускорением а. Часть кривой 2, описывающая область 1, соответствует ускоренному подъему электрода, описывающая область 11 - замедленному подъему, По достижении сварочным током в период его нарастания 60 - 70 О/, своего амплитудного значения начинает...

Номер патента: 941091

Опубликовано: 07.07.1982

Авторы: Афанасьев, Зайцев, Миронов, Огибайлов, Савичев

МПК: B23K 11/24

Метки: процессом, сварки, точечной, шовной

...повеличине ускорения можно точно установить наиболее благоприятный момент начала регулирования сварочнопо усилия, 40В частности, уменьшение сварочного усилия начинается после достижения ускорением нулевого значения в точке с максимальной скоростью подвижного электрода. С этого момента, во избежание выплеска, следует увеличивать сварочныеусилия.Сущность изобретения представленапа чертеже,Кривые 1, 11 и 111 показывают характер изменения соответственно сварочноготока, ускорения подвижного электроДа Па И СВВРОЧНОГО УСИЛИЯ Есв, Рсвавначальное усилие сжатия электродов, усГаиаВЛИВаЕМОЕ ПЕРЕД СВаРКОЙ, Рсв.мах 65наибольшая величина усилия сжатия электродов после регулирования; 1 в и 1 в соответствуют начальному и конечному моментам...

Номер патента: 941090

Опубликовано: 07.07.1982

Авторы: Альмухаметов, Афанасьев, Зайцев, Миронов, Огибайлов, Савичев

МПК: B23K 11/24

Метки: качества, сварки, точечной, шовной

...рассогласования сигналов служит определяющим параметром при оценке качества свар. ного соединения.С уменьшением толщины деталей перемещение подвижного электрода г, процессе сварки в направлении, перпендикулярном направлению сварочного тока, становится больше перемещения при его подъеме за счет сил дилатометрического эффекта. Аналогичная зависимость наблюдается и при измерении ускорения перемсщения электрода. При толщине свариваемых листов 0,1 мм ускорение перемещения подвижного электрода в направлении, перпендикулярном сварочному току, на 30% превосходит ускорение его подъема, при толщине листов 0,08 мм - на 35 - 40/,. Способ подтверждает наличие тесной связи ускорения перемещения подвижного электрода в направлении, перпендикулярном...

Номер патента: 939980

Опубликовано: 30.06.1982

Автор: Савичев

МПК: G01L 5/02

Метки: выносливости, мышц, силы, тренировки

...фиг. 2 и 3 - измерительный узелустройства.Устройство для измерения и тренировки мышц в удерживающем режимеработы содержит раму 1 с установленным на ней силовым узлом в видевинтовой пары, на гайке 2 которойподвижно через чувствительный элементдинамомет 15 а 3 установлена каретка4 с ручками 5 для опоры, а винт 6соединен с двигателем 7 через электромагнитную муфту 8 сцепления, связанную с задающим нагрузку узлом 9. Контакты полумуфт электромагнитной муфты сцепления соединены проводниками10 с электросекундомером 11. Неподвиж35ная опора устройства выполнена ввиде сидения 12, Каретка 4 опираетсяна гайку 2 через опоры 13 кацения,заключенные в сепараторе 14.40Устройство работает следующим оТразом.Испытуемый садится на сидение12 и упирается...

Номер патента: 934264

Опубликовано: 07.06.1982

Автор: Савичев

МПК: G01M 1/10

Метки: инерции, момента, тел

...близким к предлагаемомупо технической сущности являетсяспособ определения моментов инерциител методом физического маятника,заключающийся в том, что тело устанавливают на маятник, измеряют параметры движения маятника и маятникас установленным на нем телом, а омоменте инерции судят по результатамизмерений 1 21,Недостатками известных спявляется то, что они не пред изображено устройстя момента инерцииее предлагаемый спо93 ч 261 3Маятник 1 с установленным на нем телом 2 заключают в кожух 3 и производят измерение параметров движения маятника 1 с телом 2 и кожухом. В качестве параметров может быть использован период или частота колебания, закон движения и др. После этого с маятника 1 снимают тело 2, к мвятнику 1 присоединяют кожух 3 в месте...

Номер патента: 932487

Опубликовано: 30.05.1982

Автор: Савичев

МПК: G06F 7/06

Метки: упорядочивания, чисел

...посту.пающий на первые входы элементов Ипервой группы 1,1"1,4, разрешаетзапись кодов информации во входныерегистры 2.1-24.По окончании записи кодов чиселупорядочиваемого массива из блока 13синхронизации на первые входы узловэлементов И второй группы 3,1-3,4поступает синхроимпульс ссСИ 2 сс, разрешающий одновременную выДачу кодовчисел,упорядоциеаемого массива навходы соответствующих схем 4; 1-4.6сравнения. Схемы сравнения представляют собой узлы сравнения по старшему разряду последовательного типа,поэтому длительность синхроимпульса"СИ 2 сс должна обеспечить прохождениесигнала через элемент И, вхему сраяне; ия и триггер знака, Триггеры 5.1.6 знака обеспечивают запоминаниеи хранение знака результата сравне- .ния и церез элементы ИЛИ...

Номер патента: 929101

Опубликовано: 23.05.1982

Авторы: Кочерга, Савичев, Сирота

МПК: A61G 13/00

Метки: полидинамометрический, стол

...выполнены в виде парных ложементов,9101 4В отличие от всех известных устройств, предлагаемая конструкция полидинамометрического стола позволяет надежно и без болевых ощущенийзакрепить тело и конечности человекав строго заданном положении. Приэтом сохраняется нормальное кровообращение во всех тканях тела, а такженормальное функционирование мышц,1 О связок, сухожилий в условиях их максимального напряжения,Формула изобретения 3 92 шарнирно установленных на стойках с кареткой, подвижных относительно панели, причем ложемент содержит планку, закрепленную шарнирно, с регулируемой манжетой и соединен с динамометром.На фиг, 1 изображен стол, общий вид; на фиг, 2 - кинематическая схема стола.Стол содержит основание 1, раму 2, панель 3 для...

Номер патента: 881507

Опубликовано: 15.11.1981

Авторы: Зеньков, Краснов, Кузнецов, Лачугин, Маркин, Савичев

МПК: F27D 1/18

Метки: воздухоохлаждаемая, заслонка

...которым проходит. охлаждающий воздух. Сечение обводов выбранотаким, чтобы скорость движения охлаждающего воздуха составляла 25 м/с,при которой интенсивно охлаждаютсяметаллические части заслонки и остается низкой потеря напора, К рамевнутри приварен рассекатель 8 воздуха со стороны подводящего патрубка,разделяющий воздух на два потока,К раме приварена йаружная: стенка, которая выполнена из двух стальных лис-,тов с воздушным зазором между нимив 40-45 мм, скрепленных шпильками 9;обеспечивающими постоянство зазора.Полость, образованная рамой и наружной стенкой,футерована огнеупорнымматериалом 10.Узлы подвода и отвода воздуха состоят из неподвижных цилиндров 11 ивертикальных частей колен 12 с фланцами 13, соосно входящих в цилиндры,а...

Номер патента: 874382

Опубликовано: 23.10.1981

Авторы: Левина, Мжельский, Пешковский, Райз, Савичев, Тукачинский, Фридман, Чудновский

МПК: B29D 7/24

Метки: двухосноориентированных, пленок, полимерных, рукавных

...создающее воздушную подушку между рукавом и стенками камеры. Например, устройство можно выполиить (фиг. 1) в виде охватывающего рукава распределителя 10, внутренняя стенка 11 которого выполнена из пористого материала - металло- керамики. Распределитель 10 через штуцер 12 связан с источником смазывающего агента-сжатого воздуха (не показан) .Воздух из распределителя 10 просачивается по порам и, вытекая в зазор между пористой стенкой и рукавом, создает между ними воздушную подушку. Давление в распределителе 10 выше, чем в камере 3 противодавления. Возможно использование н других смазывающих агентов для создания газовой или паровой подушки в зазоре между рукавом и камерой, в частности использование жидких смазок, непрерывно подаваемых в...

Номер патента: 868492

Опубликовано: 30.09.1981

Авторы: Дудник, Койфман, Коснырев, Савичев, Шугуров

МПК: G01N 21/31

Метки: атомно-абсорбционного, материалах, порошкообразных, ртути

...нержавеющей стали и выполненного в виде вертикального цилиндра со съемными верхней инижней крышками. Наружный электронагреватель 2, рассчитанный на 220 В,Фмощностью 1,5 кВт позволяет поддерживать внутри атомизатора температуру 700-900 оС.Над отверстием в верхней крышкеатомизатора соосно атомизатору установлен вибродозатор 3 типа АВР.Внутри атомизатора у верхнего торца расположен конический распределитель 4, а под ним на участкеравном 0,3-0,5 длины атомизатора размещены тормозящие периферийные 5 ицентральные 6 вставки. Атомизатор 1соединен с фильтром 7 для очисткигазовоздушной смеси от механическихвключений и далее с аналитической кюветой атомно-абсорбционного фотометра 8 и через санитарный фильтр 9 сфорвакуумным насосом 10.Устройство...

Номер патента: 864120

Опубликовано: 15.09.1981

Авторы: Гаврилов, Гладышев, Мистрюков, Савичев

МПК: G01N 31/08

Метки: жидкой, капиллярные, колонки, нанесения, фазы

...в предварительном нагревателе, обеспечивает прочную связь фазы с внутренней поверхностью колон киВозвратно-поступательные колебания мениска, создаваемые вибратором, препятствуют перегреву жидкости и устраняют тем самым вероятность неконтро-щ лируемого вскипания и разрушения капилляра и позволяют получать .колонку длиной до 100 м и более. Колебания, создаваемые вибратором, поддерживают колонку во взвешенном состоянии, что обеспечивает ее легкое стягивание с подающей кассеты при малых усилиях. Благодаря этому не происходит запутывание витков колонки и предотвращаются ее поломки.С целью, получения одинаковых по 30 эффективности капиллярных стеклянных колонок предварительный нагреватель и термостат, служащий для окончательного...

Номер патента: 855612

Опубликовано: 15.08.1981

Авторы: Анисимов, Гришин, Савичев

МПК: F04B 49/00

Метки: системы

...св данном случае, при Кд (2/1) - д (2) -ф(/2,1) Ь/1) усиленная усилителем 10 в К/)2) раз, подается на вход сумматора 8, на другой вход которого поступает из накопителя 11 предыдущее значение оценки Ь (1/1), усиленное усилителем 9 в Ф,(К+1,1), при К=1 в Ф (2,1) раз. Полученное в результате суммирования указанных величин на выходе сумматора 8 текущее значение оценки состоянияд,(к+1 / к 1) Ф,(кф ,к)д(к/к)передается в блок 17 и задерживаетсяв накопителе 11. В дальнейшем, приК=2,3 цикл повторяется. нулевого значения оценки д(0/0)=0(в накопителе 11 нулевое значениеоценки), В момент К=О по приходу навход преобразователя б случайногозначения сигнала Ь), , в данномслучае при К=О Ь(С) длительностью,обеспечивающей нормальное срабатывание...

Номер патента: 840484

Опубликовано: 23.06.1981

Авторы: Диментов, Савичев, Харазов, Ядлин

МПК: F04C 18/16

Метки: винтовой, компрессор

...в корпусе на подшипни 20 ках качения взаимодействующие винтовые роторы и регулятор давления, выполненный в виде золотника с канавкаФми, установленного с возможностьюосевого перемещения, и взаимодейст вующих с ним поворотных дисков, образующих окно нагнетания, о т л и ч аю щ и й с я тем, что, с целью йовышения надежности, роторы имеют дополнительные подшипники качения, диски 30 установлены на них и снабжены выступами, входящими в канавки золотника.2. Компрессор по п.1, о т.л и ч а"ю щ и й с я тем, что канавки выполне.ны винтовыми и имеют угол наклонавинта,.равный углу наклона винта ротора на его наружной поверхности. Источники информации,принятые во внимание при экспертизе4 О1. Патент Франции 9 2308810,кл, Г 04 С 1/10,...

Номер патента: 834452

Опубликовано: 30.05.1981

Авторы: Батыев, Микрюкова, Савичев, Турков

МПК: G01N 3/56

Метки: обрабатываемостиметаллов, оценки, резанием, сплавов

...значение электрохимического эквивалента металла или сплава, кото. рый принимают за коэффициент обрабатываемости.Способ осуществляют следующим образом.Определяют расчетным путем электрохимические эквиваленты каждого из группы исследуемых сплавов как сумму электрохимических эквивалентов элементов, входящих в состав каждого сплава. Принимают за эталонный образец сплав, у которого электро- химический эквивалент, например наименьший. Принимают этот эквивалент за коэффициент обрабатываемости равный единице.Рассчитывают коэффициенты обрабатываемости каждого сплава и сравнивают их с коэффициентом эталона. Если коэффициент обрабатываемости (электрохимический эк 1 а вивалент) .какого-либо сплава большу эталона, то и обрабатываемость этог ва...

Номер патента: 829724

Опубликовано: 15.05.1981

Авторы: Бакеров, Дудник, Коснырев, Приходько, Савичев, Солдатов, Шугуров

МПК: C25C 1/12

Метки: замы-каний, коротких, обнаружения, рафинированиимеди, электролитическом

...С, причем в качестве материала для подложки используют содовоежидкое стекло.В результате при наличии КЗ и.повышения температуры катодного ломика дотемпературы перегорания термокраскипроизводится вспучивание материала подложки и увеличение расстояния междуповерхностью катодного ломика и краски.Температура перегоревшего пятна краски падает и интенсивность выделенияпаров ртути соответственно снижается,После загрузки катодов из ванн вспученная подложка и перегоревшая краскалегко и полностью очищаются с ломиковмеханической щеткой и поэтому возвратвыделяющего ртуть материала в процессисключается.П р и м е р . Приготавливают раствор содового жидкого стекла МОЬ Оплотностью 1,34 г/см при 20 С. Раствор наносят кистью на верхнюю частькатодных...

Номер патента: 814620

Опубликовано: 23.03.1981

Авторы: Альмухаметов, Афанасьев, Зайцев, Комаров, Миронов, Огибайлов, Петькин, Савичев

МПК: B23K 11/24

Метки: качестваточечной, сварки, шовной

...чувствительности перпендикулярно рабочим торцам электродов.На чертеже представлена блок-схема устройства и расположение электрокинетических преобразователей в сварочной машине.Устройство содержит свариваемые детали 1, подвижный 2 и неподвижный 3 электроды, сварочную головку 4, электрокинетические преобразователи 5 и б, нижнюю консоль 7, согласующее устройство 8, суммирующее устройство 9, усилитель 10 мощности, блок 11 сравнения, блок 12 регистрации и задающее устройство 13.Устройство контроля работает следующим образом.В период протекания сварочного тока через детали 1, зажатые между подвижным 2 и неподвижным 3 электродами сварочной машины, металл в зоне сварки нагревается и увеличивается в объеме. Под действием сил...

Номер патента: 795796

Опубликовано: 15.01.1981

Авторы: Горнов, Савичев, Синельников

МПК: B23K 9/10

Метки: свариваемыхкромок, слежения, стыком

...11, держатель 14 и лампочка подсветки смонтированы на кронштейне 16. Элементы 3 - 6 составляют блок ввода и фиксации магнитного потока.Схема формирования управляющего сигнала состоит из полосового фильтра 17, вход которого соединен с катушкой фиксации 6 датчика 1, а выход соединен последовательно с резонансным усилителем 18, определителем пика модулированного сигнала датчика 19, триггером Шмитта 20, дифференцирующего элемента 21, соединенного со схемами совпадения 22, подключенными к фотодиодам 13 датчика 1.Электродвигатель 11 вращает эксцентрик 9, закрепленный на его оси 10 в эксцентриковом отверстии планки 7 и придает последней колебательное движение, так как один конец планки 7 закреплен шарниром 8. Вмес 1 Ю 15 гф ъъ зо эз 4те с...

Номер патента: 791481

Опубликовано: 30.12.1980

Автор: Савичев

МПК: B23K 9/02

Метки: сварки

...торцового стыка 2с разделкой на кромке на меньшую глубину,Последующая сварка участков 2 с меньшейглубиной разделки на кромке обеспечивает герметйчность соединения и, ввиду его относитель.но меньшей глубины, не даетсущественных ко.роблений (поводок),Из-за того, что в первую очередь производятсварку участков с большей глубиной разделкина кромке, нерасплавляемыйторцовый стыкразделки по кромке на меньшую глубину препятствует сближению кромок и развороту свариваемых деталей одной навстречу другой в поперечном направлении и тем самым уменьшаются отклонения от взаимного расположениясвариваемых деталей и их формы до сварки,т.е. уменьшается коробление.П р и м е р. Проводилась ручная электродуговая сварка механически обработанных дета.лей из...

Номер патента: 745626

Опубликовано: 05.07.1980

Авторы: Белобоков, Поляков, Савичев

МПК: B23K 37/02

Метки: контуром, криволинейным, сварки

...с рейками 17, закрепленными на каретке. Все поворотныевалы 7, 14 и 15 снабжены соответственно шестернями 18, 19 и 20 и закреплены на основании 1 посредствомгерметиЧного уплотнения 21.Приводной распределительный вал 5 оснащен пазовыми кулачками 22 и 23чля перемещения каретки, кулачком 24 для понорота губки и дополнительным дисковым кулачком 25 для перемещения прижима 8,Кроме того, на основании смонтиронано три рычага 26, 27 и 28, каждый из которых одним своим концом установлен в пазу соответствующего пазового кулачка 22, 23 или 24, а другим концом, на котором смонтированэубчатый сектор 29, взаимодействует с шестерней соответствующего поворотного вала 7, 14 или 15. 10 5 20 25 30 40 45 55 60 Прижим 8 оснащен подпружиненнойтягой...
