Сандлер

Страница 3

Автоматическое устройство приема и отправки контейнеров пневмопочты

Загрузка...

Номер патента: 1162712

Опубликовано: 23.06.1985

Авторы: Лихтерман, Сандлер, Хайрулин, Ширяев

МПК: B65G 51/32

Метки: автоматическое, контейнеров, отправки, пневмопочты, приема

...операцийпо закладке и выемке контейнеров с пробами в приемно-отправительной станции.Кроме того, при использовании уст. ройства в системах пробоотбора губчатого титана наблюдаются значительные потери времени из-за отсутствия устройств стыковки приемно-отправительной станции с автоматическими накопителями груженых и порожних контейнеров,Целью изобретения является повышение эффективности работы пневмопочты за счет сокращения времени эагрузки раэгруэки 1 приемно-отправительной станции,Указанная цель достигается тем,что автоматическое устройство приемаи отправки контейнеров пневмопочты,содержащее приемную камеру для контейнеров,размещенную в приемноотправительной станции, в которой установлен отправной трубопровод с заслонкой, снабжено...

Струйный аппарат

Загрузка...

Номер патента: 1160129

Опубликовано: 07.06.1985

Авторы: Калинин, Карлицкий, Лотвинов, Перегуда, Сандлер, Соболь, Солдатенков

МПК: F04F 5/14

Метки: аппарат, струйный

...ему камеры 3 смешения.После последней камеры 3 смешениясмесь активной и пассивной сред сбрасывается из струйного. аппарата. Подмешивание пассивной среды в активную уменьшает суммарную кинетическуюэнергию активной среды и, следовательно, глубину создаваемого вакуума,получаемую вдоль ряда активных соплв патрубках 2 подвода пассивнойсреды, Осевым перемещением проФилированного центрального, тела 4 изменяется проходное сечение ряда активных сопл 6; что приводит к соответствующему увеличению или уменьшениюпроизводительности и глубины получаемого вакуума струйного аппарата,25 Составитель С. КовбасаТехред Л. Коцюбняк Корректор В.Синицкая Редактор О. Головач Подписное Заказ 3720/32 Тираж 586ВНИИПИ Государственного комитета СССРпо...

Предохранительное устройство гидравлического пресса

Загрузка...

Номер патента: 1157314

Опубликовано: 23.05.1985

Авторы: Гильманов, Сандлер, Федоровский, Фомин, Циглер

МПК: F16P 3/04

Метки: гидравлического, предохранительное, пресса

...механического блокиро вания от падения ползуна пресса вниз при аварийной разгерметизации возвратной магистрали пресса. На фиг. 1 показан.пресс с предохранительным устройством, общий вид;О на фиг. 2 - предохранительное устройство в исходном положении; на фиг.3 - то же, в положении срабатывания; на фиг,4 - схема включения предохранительного устройства в гидро- систему пресса.Устройство содержит гидроцилиндрс поршнем 2 и штоком 3, имеющим головку 4. Гидроцилиндр включен в возвратную магистраль 5 пресса. Пор шень 2 поджат снизу пружиной 6, размещенной внутри гидроцилиндра. В головку 4 упираются Г-образные рычаги 7 и 8, связанные с пружиной 9, Гидроципиндр и рычаги установлены на опоре 10, закрепленной на столе прес ;а 11. Заказ 3317/3646...

Способ стабилизации галогенсеребряной фотографической эмульсии

Загрузка...

Номер патента: 803690

Опубликовано: 07.04.1985

Авторы: Казымов, Лернер, Масалова, Новак, Петрушкина, Сандлер, Сельментова

МПК: G03C 1/34

Метки: галогенсеребряной, стабилизации, фотографической, эмульсии

...1 к-,ботора(1)кче(.про мы)1:1 енно Оти для из( отовле):ия фот.графических бумаг.111 1где Й - ренил, ме (ил, .а;лк; ь к-,кт(Е Ство ) )3е (.тРебра.Стабнпи ятОр ВВОдитея В Э;ЬС,):на тядии физич(1 око 1 со З 1)сна)1 кяГ р и м е р . 50 и язотноки;)ого серебра ра творян)т н .,ЭО мл 1 ис кл)и. рованной Воды, 12хлористого нат.рия и 21 1 бромн.того каля раств ряют Б00 м)1;К(.:т)11 КРОВ ЯННОЙ ВОды р: тор ( алоидов вводят 3- 3 -пн:)и,и)1 -4-фенкл-меркаито2,4- -;:)а;олн лиле спиртового раство, в колич.("Ве О3: О) 15;/ МОчь ербраРаствор азотнокислсго серебра.:0 мин прк 60 С и Охлаждается.Эмуль(.ия может быть химически ипти(вски сенсибклизирована, впередв .О)1:1 вом В эмульсию Вводят дубитель)ма,кватель и иот)иваот на ".яритован-. 11 р и м е р 2,...

Устройство для контроля положения объекта

Загрузка...

Номер патента: 1137296

Опубликовано: 30.01.1985

Авторы: Кац, Кулагин, Сандлер, Соболев, Флейтман

МПК: G01B 21/00

Метки: объекта, положения

...четвертый и третий выходы генератора импульсного напряжения соединены с инвертирующими входами соответственно первого и второго блоков двойного синхронного детектирования, сигнальные входы которых подключены к усилителю фотоприемника, первый и второй, третий и четвертый выходы генератора импульсного напряжения через распределитель импульсов соединены с запрещающими входами соответственно первого и второго блоков двойного синхронного детектирования,На фиг. 1 изображена блок-схема предлагаемого устройстваф на фиг, 2 - временные диаграммы сигналов на элементах схемы," на фиг. 3 - положение проекции четырехквадрантного излучателя на диафрагму.Устройство состоит из датчика положения в виде излучателя 1 (излучатель выполнен...

Приспособление для образования складок на соединяемых деталях на швейной машине

Загрузка...

Номер патента: 1137123

Опубликовано: 30.01.1985

Авторы: Вайнблат, Марков, Сандлер

МПК: D05B 35/08

Метки: деталях, машине, образования, складок, соединяемых, швейной

...ткани, получающему дополнительные перемещения. 123 2На держателе 6 установлен вертикальный шток 1 О, несущий пластину 11 нажимного устройства, установленную с возможностью геремещения относительно штока 10 в пазу держателя б, подпружиненную с двух сторон пружинами 12 и 13, Регулировка усилия пружин осуществляется гайкой 14.В нижней части стержня 10 винтом 15 крепится серьга 16, в отверстии которой установлен рычаг 17, закрепленный в средней части в кронштейне 18, Последний шарнирно установлен в основании 19, прикрепленном к нижней плоскости платформы швейной машины винтами 20. Второй конец рычага 17 установлен в серьге 21 размещенной во втулке 22 н прикрепленной к ней винтом 23, Втулка 22 закрепле- на в пазу рычага 24 гайкой 25....

Генератор случайного процесса

Загрузка...

Номер патента: 1124296

Опубликовано: 15.11.1984

Авторы: Евтихиев, Сандлер

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...некоррелированных слу" 30 чайных воздействий 11.Однако псевдослучайные воздействиябудучи детерминированными и периодическими, приближают" соответствующие случайные воздействия лишь З 5по небольшому числу параметров,что существенно ограничивает возможности их использования.Наиболее близким техническим решением к изобретению является генератор случайного процесса, в котором некоррелированность генерируемых воздействий достигается за счетпериодического изменения его структуры, осуществляемого контактамиреле, подключенного к выходу источника управляющего случайного сигнала 2 "1.Однако известное устройство позволяет генерировать некоррелированные 50случайные воздействия лишь с равномерным распределением их значений,что ограничивает...

Способ очистки низкоосновных анионитов насыщенных соединениями меди

Загрузка...

Номер патента: 1105225

Опубликовано: 30.07.1984

Авторы: Исютина, Пинегина, Сандлер, Суворова, Шубинок

МПК: B01J 49/00

Метки: анионитов, меди, насыщенных, низкоосновных, соединениями

...оксидаи основных солей меди. Растворенныепримеси диффундируют из пор анионитав водную внешнюю фазу, в результатечего происходит очистка анионита.После полного растворения примесейраствор сливают и подвергают регенерации воздухом до восстановления двухвалентной формы железа в исходнуютрехвалентную и используют повторно.Очищенный анионит переводят вхлоридную форму и используют длядальнейшей сорбции рения.П р и м е р 1. Берут отработанныйанионит АН"16 П из промышленнойустановки рениевого производства с со.держанием примесей, вес,7. в пересчетена металл:сульфид меди - 0,55, оксиди основные солей меди (основной сульфат и основной карбонат) 2,9. Обработку анионита проводят в статическихусловиях 3-40%-ным раствором хлорногожелеза.В колонку...

Устройство для крепления шлейфа

Загрузка...

Номер патента: 281589

Опубликовано: 07.07.1984

Авторы: Болдин, Зеличенко, Коломацкая, Сандлер, Хволес

МПК: H02G 7/00

Метки: крепления, шлейфа

...Тираж 614 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Ра ушская наб д. 4/5Заказ. 5440 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 28Известны устройства для крепления:,шлейфа при помощи оттяжньгг гирляндизоляторов на анкерно-угловой трехстоечной опоре линии электропередачи сверхвысокого напряженияЭтиустройства содержат массивную траверзу сложной конструкции, котораясоединяет три стойки опоры, а каждыйшлейф крепится к траверзе двумя оттяжными гирляндами изоляторов,поэтому такие устройства неэкономичны, приводят к значительному увеличению веса опоры, большому количеству изоляторов и сложны для монтажа.Цель изобретения - уменьшениерасхода металла и изоляторов, а также упрощение...

Устройство автоматического регулирования плотности тока в конвейерной линии гальванического осаждения металла

Загрузка...

Номер патента: 1098979

Опубликовано: 23.06.1984

Авторы: Галецкий, Сандлер

МПК: C25D 21/12

Метки: гальванического, конвейерной, линии, металла, осаждения, плотности

...регулировании.Поставленная цель достигаетсятем, что устройство автоматическогорегулирования плотности тока вванне конвейерной линии гальванического осаждения металла, содержащеебесконтактный датчик тока, детальсвидетель, блок переработки сигналов датчика и блок регулировки плотности тока, снабжено транспортирующим механизмом, установленным параллельно конвейерной линии, причем.деталь-свидетель установлена на б 5 транспортирующем механизме и выполиена в виде фотсшаблона, а укаэанный датчик - в виде Фотосчитывающегоблока.На фиг. 1 приведена схема предлагаемого устройства, вид сверху;на фиг, 2 - то же, вид сбоку.. Устройство состоит иэ неподвижнозакрепленного вне гальваническойванны фотосчитывающего блока 1,детали-свидетеля 2 в .виде...

Гидроцилиндр

Загрузка...

Номер патента: 1097832

Опубликовано: 15.06.1984

Авторы: Аксенов, Вавилин, Кутенков, Осадчев, Сандлер, Соболев, Сурков, Шведов

МПК: F15B 15/26

Метки: гидроцилиндр

...с крышкой 2, разделенный поршнем 3 со штоком 4 на поршневую 5 и штоковую 6 полости, механизм 7 расторможения и механизм 8 фиксации. Механизм 8 фиксации образован винтом 9, прикрепленным к крышке 2 корпуса 1, и гайкой 10, установленной в расточке 11 с возможностью вращения и осевого перемещения относительно резьбовой поверхности 12 винта 9, причем угол подъема резьбы лары винт-гайка меньше угла трения скольжения, но больше угла трения качения. Механизм 7 расторможения выполнен в виде поджатой пружиной 13 относительно гайки 10 обоймы 14 с телами 15 качения, контактирующими с резьбовой поверхностью 12 винта 9 и ограничителя 16 осевого перемещения гайки 10 на величину, не превышающую осевого зазора 17 в ларе винт-гайка, Для подвода жидкости...

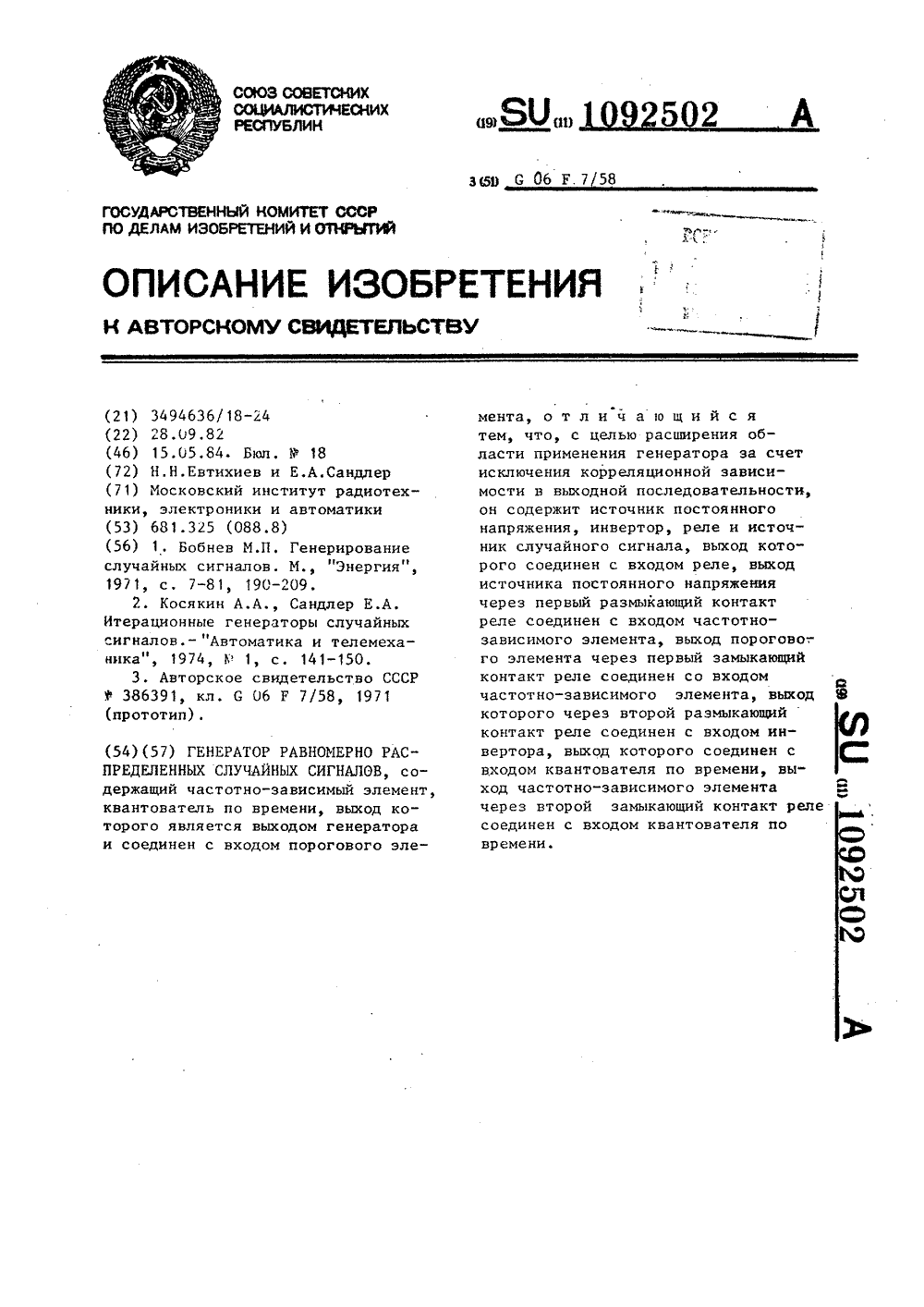

Генератор равномерно распределенных случайных сигналов

Загрузка...

Номер патента: 1092502

Опубликовано: 15.05.1984

Авторы: Евтихиев, Сандлер

МПК: G06F 7/58

Метки: генератор, равномерно, распределенных, сигналов, случайных

...1 3.Однако псевдослучайные сигналы, З 0будучи детерминированными и периоди-,ческими, "приближают" соответствующие случайные сигналы лишь по небольшому числу параметров, что существенно ограничивает возможности ихиспользования.У генераторов третьего типа нацифроаналоговых элементах реализуются локально-неустойчивые дискретныединамические системы 23.40Наиболее близким к предлагаемомуявляется устройство, содержащее последовательно соединенные элементквантования по времени, элемент квантования по уровню и неустойчивое 45инерционное звено, выход которогосоединен с входом элемента квантования по времени, генерирующее стационарные эргодические случайные сигналы с равномерным на заданном отрезке 50распределением амплитуд 3 .Однако в известном...

Поглотитель вибрации

Загрузка...

Номер патента: 1084504

Опубликовано: 07.04.1984

Авторы: Брискин, Григорьева, Сандлер

МПК: F16F 7/10

Метки: вибрации, поглотитель

...которых меньше минимального габаритного размера частиц сыпучей среды.На фиг. 1 показан поглотитель вибрации; на фиг. 2 - кривые зависимости амплитуды вынужденных колебаний демпфируемого объекта от частоты для предлагаемого и известного поглотителей.Поглотитель (фиг. 1) содержит корпус 1 с дроссельными отверстиями 2 для направленного движения воздуха, частично заполненный сыпучей средой 3 и закрытый крышкой 4 с возможностью осевого перемещения для регулирования зазора между свободной поверхностью сыпучей среды 3 и верхней поверхностью корпуса 1. Поглотитель устанавливается на защищаемом объекте 5.Поглотитель работает следующим образом.При вибрации объекта 5 и жестко уста новленного на нем корпуса 1 поглотителя частицы сыпучей среды 3...

Барботажный абсорбер для улавливания паров электролита из электролизера

Загрузка...

Номер патента: 1074576

Опубликовано: 23.02.1984

Авторы: Бондаренко, Годун, Костюков, Ларионов, Сандлер, Татакин, Чесноков

МПК: B01D 53/18

Метки: абсорбер, барботажный, паров, улавливания, электролизера, электролита

...Гаэоподводный патрубок 1 одним концом входит в кор пус 7. Колпачок 2 расположен соосно с газоподводным патрубком 1 иохватывает его. Раструб 3 располо-,жен соосно с колпачком 2 так, чтоего узкий конец охватывает откры тый край колпачка 2, а сам он расположен между стенками корпуса 7и колпачком 2, причем диаметр узкого конца раструба 3 равен диаметру открытой части колпачка 2, 15 На поверхности раструба расположенырассеивакщие элементы 8 в виде прикрепленных к поверхности штырьков или язычков. Язычки могут бытьвырублены из раструба. Угол между 2 О направляющей конуса и его осьюсоставляет 20 - 75 , что определя-ется условиями работы абсорбера.Выбор угла 0( между направляющейраструба и его осью в пределах 25 20 - 75 обосновывается...

Приспособление для обработки деталей на швейной машине

Загрузка...

Номер патента: 1070237

Опубликовано: 30.01.1984

Авторы: Вайнблат, Марков, Сандлер

МПК: D05B 35/02

Метки: машине, швейной

...противоположной размещению поперечной прорези, и имеет фиксатор частей лапки в рабочем положении.30На фиг. 1 показано приспособление (в разобранном видв 1.на фиг. 2 обработанное изделие, на фиг. 3 - разрез А-А на фиг. 1.Приспособление содержит прижим ную лапку, которая состоит из стойки 1 и основания, состоящего 1:" задней 2 и передней 3 частей Эти части основания соединены шарнирным винтом 4. фиксация передней части осно-:40 вания производится фиксатором, который состоит из пружины 5 и шарика 6. Основание лапки имеет поперечную прорезь 7, предназначенную для прохода иглы (не показана).Направитель для обрабатываемой детали состоит из формующего элемента 8, в котором имеются пазы для обеспечения регулировки его положения. Крепление...

Устройство для бурения шпуров

Загрузка...

Номер патента: 1062386

Опубликовано: 23.12.1983

Авторы: Баранов, Бобрицкий, Кузнецов, Кушниренко, Любаков, Микитас, Питман, Сандлер, Сердюков, Супрун, Ципкис

МПК: E21B 19/081, E21B 44/00, E21B 6/02 ...

Метки: бурения, шпуров

...ударник, вращатель и реверсивный двигатель подачи нородораэрушающвго инструмента, управлякщие клапаны вращателя, подачи, ее реверса,промывки и продувки, два последнихиз которых сообщены соответственнос магистралями воды и продувки, переключатель в виде пневмораспределителей бурения и реверса, с управлякщими жамерами, связанными соответствен-но с управлякщими камерами клапановпромывки, вращателя, подачи, ее реверса н продувки, размещенный вмагистрали воды датчик контроля расхода в виде дросселя и распределителя, управлянщие камеры которогосоединены с выходом и входом дросселя, и сообщенный с переключателемдатчик переднего положения инструмента, датчики контроля расхода воды и переднего положения инструментасообщены между собой и...

Подвесной конвейер

Загрузка...

Номер патента: 1049373

Опубликовано: 23.10.1983

Авторы: Аверкиев, Непорент, Сандлер, Шевелев

МПК: B65G 17/32

Метки: конвейер, подвесной

...имеющим запорныймеханизм, выполненный в виде двуплечегорычага с упором и фиксатором,40 На фиг. 1 изображен общий вид подвесного конвейера, вид сбоку; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - вид Г на 4 фиг. 2; на фиг. 6 - 8 - этапы подъема грузозахватного элемента; на фиг. 9 - 11 этапы опускания грузозахватного элемента.Подвесной конвейер 1 включает ходовой путь 2 с тяговой цепью 3 и каретки 4 с траверсой 5, на которой установлен на 50 шарнире 6 грузозахватный элемент 7 с двумя роликами 8, На ходовом пути 2 установлен механизм 9 подъема и опускания, Траверса 5 выполнена в виде рычага 10, один конец 11 которого с помощью шарнира 12 установлен на каретке 13, а...

Способ очистки анионитов от соединений тяжелых металлов

Загрузка...

Номер патента: 1044326

Опубликовано: 30.09.1983

Авторы: Нечунаев, Сандлер, Шубинок, Янцен

МПК: B01J 49/00

Метки: анионитов, металлов, соединений, тяжелых

...С СЧ 1 а 1 3 1О 3% Оа ЭФС ХО ао с 3т1 1т 31щ ю 11 3ф 10 М 32 бХ Э 1 Сц . Эю е Х е Х3 1 Е 1 Х 1 Ц ОСК3 )Х 11 О ФЭ Ой С в1019О 9 Х3СО СЧ Щ цец 1 ОЩ лЕ в " вО О 1 О 1 о1),1Ц 1 СО ье ем ею о О 1ОХ9 1-С Х 3 Э Х1 Оо Х Х У 1- ом Х У О О 1 ю ю м о в, в в в е а еее СЧ СЧ СО СЧ СЧ Ю О) Ое ОО О) О)сЧ СЧ о оа о о м Ч СЧ о о в ль о о о о ао о Ь о л л о р о о а а о о СО О М .4 00 Л СЧ СЧ Сч СЧа а л в е в о о о о о о Ш СЧ ч: сч сч а л ее о о о Ю л ее л о о. о3Э Х ) Ха 30 О О О Х О1" Э Э О ХОЭ хна31 1 19 э О Х 1 С) сч сч сч сч счеесЧСЧСЧееееее о о о о а о л лд лСУ к оЭ Х Х атМ.:3 аО Л Оо В СЧ СЧ Сч СЧ СЧ Сч СЧ 01 с)Сч СЧ 2:УХС,е 103319Х 319М С 3 03 схОе Ое .;)33 1 131 Х1 еР Щ 1 в 1 )Х Б 1, Э ХС) Х 3 Э 9 1 Х У 3 Х Х 1 О,УС Сее 9 1 Х т33 1 М О.Ф 3 СЕ 1...

Устройство для гальванической обработки печатных плат

Загрузка...

Номер патента: 1035845

Опубликовано: 15.08.1983

Авторы: Галецкий, Сандлер, Сергеева

МПК: H05K 3/00

Метки: гальванической, печатных, плат

...плат, содержащем ванну, в которой размещены анодиые пластины и держатель печатных плат, выполненный в виде рамы, а корпус ванны выполнен герметичным, корпус ванны снабжен крышками, а держатель., печатных плат снабжен дополнительной рамой, установленной подвижно относительно основной рамы, и механизмом ее перемещения, а в одной из стенок корпуса ванны выполнены окна, в которых установлены крышки, при этом бф анодные пластины закреплены на крышках корпуса. На фиг, 1 показано. Устройства для гальванической обработки печатных 65плат на фиг, 2 - устройство э сборке.Ванна 1, состоящая из двух секаИй, снабжена патрубками 2 для подачи раствора и патрубками 3 для подачи сжатого воздуха, неподвижной рамкой 4, к которой с помощью съемной рамки...

Воздухораспределитель

Загрузка...

Номер патента: 1020717

Опубликовано: 30.05.1983

Авторы: Аксенов, Ахматов, Вавилин, Жабин, Михайлов, Сандлер, Соболев

МПК: F24F 13/06

Метки: воздухораспределитель

...зоне,1 йль изобретения -. повышение степени затухания пркточной струи.Указанная цель достигается тем, чтои воздухораспределителе, содержащемподсоединенный к воздуховоду поворотный 2 Опатрубок с крышкой и впускным отверстием, отверстие выполнено в крышке,а патрубок снабжен установлейным в немс образованием воэдуховыпускноге канапа вкладышем, закрепленным одной стороной на крышке в зоне отверстия, а другой на внутренней поверхности латрубка.На чертеже схематически изображенвоздухораспределитель общий вид,Воэдухораспределзтель содержит под- ЗОсаединенный к воздуховоду 1 поворотныйпатрубок 2 с крышкой 3 и впускным отверстием 4, причем отверстие 4 выполнено в крышке 3, а патрубок 2 снабженустановленным.в ием с...

Свайное устройство для плавсредств

Загрузка...

Номер патента: 1020527

Опубликовано: 30.05.1983

Авторы: Голомянов, Мустафин, Сандлер

МПК: E02F 9/08

Метки: плавсредств, свайное

...назначения,.предназначенным для проведения различных работ на мелководных акваториях, а именно к земснарядами плавучим грузонодъемным механизмам,Известно свайное. устройство дляплавсредств, включающее закольнуюсваю с наконечником, размещенную вохватывающих ее направляющих плав- .1средств и связанную с приводом ее. подъема посредством трособлочнойсистемы, при .этом для предотвраще-.еия вращения закольиой сваи по всейее длине.приварена шнонка, взаимодействующая с вырезом, выполненйыма направляющих плавсредства 1 ).Однако указанное устройствонедостаточно надежно а связи стем,что возможно заклинкаанкешнойки.и повреждение трособлочной системыпри защемленки троса между:сваейи направляющимй плавсредства,.Известно также свайное устройство...

Приспособление для нанесения рассечек на швейные детали

Загрузка...

Номер патента: 1020119

Опубликовано: 30.05.1983

Авторы: Вайнблат, Гуленко, Сандлер

МПК: A41H 9/00

Метки: детали, нанесения, рассечек, швейные

...которого размещена на сво-. бодном конце вертикальной перекладины и расположена под основанием, а в последней выполнен паз для прохода 50 рычага.Привод верхнего ножа выполнен в виде электромагнита.На фиг, 1 изображено приспособление для нанесения рассечек на швейные детали в разобранном виде; на фиг. 2 . - то же в собранном виде.Приспособление содержит основание 1, которое устанавливается на одном уровне с плоскостью стола и крепится к нему шурупами 2, электро" 6 О магнит 3, подвижный нож 4, закрепленный на рычаге 5, который установлен щарнврно на оси 6 кронштейна 7, неподвижный нож 8, установленный на угловом кронштейне 9, который крепимся винтами 10 к основанию 1. В основании 1 выполнен паз 11, через кото- рый винтами 12 крепится...

Способ изготовления многослойных печатных плат

Загрузка...

Номер патента: 1018269

Опубликовано: 15.05.1983

Авторы: Галецкий, Сандлер

МПК: H05K 3/46

Метки: многослойных, печатных, плат

...тем,что согласно способу изготовления многослойных печатных плат, включающемуполучение рисунка отдельных слоев натехнологических металлических носителях Путем электрохимического наращивания металла по маске из фоторезиста,прессьвание слоев через диэлектрическиепрокладки, удаление носителей, передполучением рисунка на технологическихметщцптческих носителях выполняют базовые отверстия, вставляют в отверстиядиэлектрические стержни, а в процессеполучения рисунка схемы формируют упрочняющие металлические площадки вокруг диэлектрических стержней,В отличие от известных механическихспособов изготовления базовых отверстийв слоях печатных плат, данный способпозволяет увеличить . очность геометриибазовых отверстий, их взаимное расположение...

Гидравлический привод вывешивания и горизонтирования грузовой платформы

Загрузка...

Номер патента: 1002689

Опубликовано: 07.03.1983

Авторы: Алексеев, Дорохин, Сандлер, Сорокин, Штангей

МПК: F15B 11/22

Метки: вывешивания, гидравлический, горизонтирования, грузовой, платформы, привод

...грунтовой площадки)опоры правого края будут частичноЭЗ оспринимать вес платформы. Как тольпоршни дозатора подойдут к крайнему евому положению, золотник 18 перекпюется в левую позицию и масло от исчника питания 8 через открытый зотник 18 подается в поршневые полости 9, 20, 21 управляемых обратньк кланов 9, 10, 11. Последние открывают-,соединяя полости 15, 16, 17 и 47. озатора 6 и поршневые полости гиаро 43ор со сливом. Платформа продолжает сворачиваться, плавно опускаясь правым раем. Масло из поршневых полостейдроопор правого края через золотники золотник гидроопоры 4 полостиЯи 47 аоэатора, открытые клапаны10, 11 и золотник 18 поступает иа слив; После полного опускания ппатфорпоршии гидроопор поа действием дав .ния масла...

Способ управления частотой резонатора поверхностной акустической волны

Загрузка...

Номер патента: 999137

Опубликовано: 23.02.1983

Авторы: Гуревич, Сандлер

МПК: H03H 9/25

Метки: акустической, волны, поверхностной, резонатора, частотой

...13.Недостатком способа является ма лый диапазон перестройки резонатора.Наиболее близким к изобретению по технической сущности является способ управления частотой резонатора поверхностной акустической волны, заключающийся в изменении условий прохождения поверхностной акустической волны в реэонаторной полости 2),Недостатком известного способа является низкий диапазон управления частотой резонатора вследствие мало.го относительного изменения скорос-. ти, обусловленного экранниэацией пьезоэффекта, 30 Цель изобретения - увеличениедиапазона управления.Поставленная цель достигаетсятем, что согласно способу управлениячастотой резонатора. поверхностнойакустической волны, заключающемусяв изменении условий прохождения поверхностной...

Устройство для непрерывного приготовления сахарного сиропа

Загрузка...

Номер патента: 997644

Опубликовано: 23.02.1983

Авторы: Белик, Почечун, Сандлер, Сереветник, Шешко, Янчук

МПК: A23G 3/04

Метки: непрерывного, приготовления, сахарного, сиропа

...давления 49,Пуск устройства происходит следующим образом. 65 При закрытых клапанах 44 - 48 в приемную воронку 1 подается вода до срабатывания уровнемера 10, после чего подача воды прекращается, автоматически включаются ленточный пита- тель сахара 2, насос 4 и привод 19 эолотникового распределителя 15.При этом клапаны 43 - 47 открыва" ются и в эолотниковый распределитель 15 через клапан 43 подается пар. Происходит циркуляция сахара с водой до ее полного растворения по систе"ме приемная воронка 1 - насос 4 - патрубок,35 - камера растворения сахара 3 - патрубок 37 - емкость 5 сиропа ." труба 6 - приемная воронка 1. Пар попеременно через каналы 26 и 27 попадает в трубу 13 камеры растворения сахара 3 и удаляется из нее через каналы 28 и 29,...

Устройство для электрохимических испытаний металлов на коррозионную стойкость

Загрузка...

Номер патента: 993106

Опубликовано: 30.01.1983

Авторы: Сандлер, Седов, Семенов, Семин

МПК: G01N 17/00

Метки: испытаний, коррозионную, металлов, стойкость, электрохимических

...потока, выполненным в видецилиндра 8, установленного в трубке 6с возможностью изменения величинызазора между ним и стенками трубки 6с помощью накидной гайки 9 и скрепленного с трубкой 6 с помощью сильфона 10. Обе ветви 11 и 12 трубки 6сообщены с автоклавом 1, а ветвь .12введена и автоклав 1 и подпружиненапружиной 13. В ветви 12 трубки 6 размешены рабочий электрод 3 и конецэлектролитического ключа 5. Для уменьшения искажения потока рабочей средыоколо рабочего электрода 3 электролитический ключ 5 снабжен шитком 14.Устройство работает следуклцим образом.Перед испытанием ветвь 12 трубки6 уталливают в стенке автоклава 1, устанавливают в последнем рабочий электрод 3 и электролитический ключ 5 сзаданным зазором между ними, заполняют автоклав...

Гидроцилиндр

Загрузка...

Номер патента: 987220

Опубликовано: 07.01.1983

Авторы: Аксенов, Алексеев, Андреева, Михайлов, Сандлер, Соболев, Штангей

МПК: F15B 15/26

Метки: гидроцилиндр

...соответственно вкорпусе 1 и стакане 13 с образова нием гарантированного зазора А, впределах которого возможно перемещение винта б до взаимодействия фрикцианных накладок 22 с опорными поверхностями 23 или 24,Работу гидроцилиндра рассмотримдля случая, когда до приведения егов действие на шток поршня действует внешняя нагрузка, например весгруза. В этом случае поршень 3 ивместе с ним гильза 5 и винт б перемещаются на величину зазора А доупора фрикционных накладок 22, установленных на фланце 21, в бурт 24стакана 13. Одновременно с этим винт 506 и связанная с ним через подшипник 15 втулка 14 сжимает кольцо 18.Подшипник 15 при этом нагруженлишь усилием, которое пропорционально жесткости резинового кольца 5518 и величине зазора А....

Прижимная лапка швейной машины

Загрузка...

Номер патента: 985175

Опубликовано: 30.12.1982

Авторы: Вайнблат, Гуленко, Сандлер

МПК: D05B 29/02

Метки: лапка, прижимная, швейной

...закреплена направляющаяр .Фиксатор выполнен в виде ходового винта, установленного на концах кронштейна параллельно направляющей, а ограничительная линейка расположена на направляющей и соединена с 1 О ходовым винтом.На фиг, 1 и 2 изображена конструкция предлагаемой прижимной лапки.Прижимная лапка состоит из стойки 1, к которой шарнирно прикреплена подошва 2. В задней части подошвы имеются пазы для установки кронштейна, концы 3 и 4 которого расположены справа и слева от траектории перемещения иглы. С задней частью кронштейна контактируют пружины 5, а концы 3 и 4 кронштейна соединены направляющей б и ходовым винтом 7.Ограничительная линейка 8 установлена на направляющей б и соединена с ходовым винтом 7 На последнем установлены упорная...

Предохранительный клапан

Загрузка...

Номер патента: 974003

Опубликовано: 15.11.1982

Авторы: Буш, Михайлов, Сандлер

МПК: F16K 17/04

Метки: клапан, предохранительный

...поршне выполнен капал 1 Г сообщающий камеры 10 и 11, в эс 1 .;ьцале установлен односторонний дроссель 13. Золотник нагружен пружиной 14, а между упорами 15 и 16 на поршне и золотнике 1 ь установлена пружина 17, нагружающая седло.Предохранительный клапан работает следующим образом.При возрастании давления во входной щ полости взаимодействующие через пружину 17 золотник и поршнень перемещаются вверх. Однако перемещение поршня ограничено скоростью перетекания рабочей жидкости из камеры 10 в камеру 11 че 25 рез односторонний дроссель 13, поэтому при медленном возрастании давления во входной полости скорость зопотника мала и поршень перемешается совместно с золотником и не допускает сброса рабочей Зо жидкости в выходную полость. При упоре...
