Устройство для контроля блоков памяти

Загрузка...

Номер патента: 1316053

Опубликовано: 07.06.1987

Авторы: Кобозева, Овчинников, Руд, Урусов, Усков

МПК: G11C 29/00

Метки: блоков, памяти

...4, по которым производится запись содержимого регистра 45 в счетчик. 50 55 131605После этого блок 12 подает на коммутатор 10 сигнал, по которому скорректированные данные с выхода блока8 поступают на выход 21, после чегоблок 12 устанавливает устройство в 5исходное состояние и выдает сигналСх И окончания операцииРежим тест состоит иэ четырех операций: чтение содержимого регистра41 ошибки адреса, чтение содержимого регистра 42 ошибки данных, записьв регистр 45 начального. адреса, запись в регистр 46 конечного адресаи проверка аппаратуры,Если на входах 22 задан код опе -рации тест, блок 12 анализирует адрес на входе 19, для чего подает навход дешифратора 13 сигнал опроса,Если на входе 19 задан адрес регистра 41 (фиг. 4), то по сигналу с...

Чашевый окомкователь

Загрузка...

Номер патента: 1307199

Опубликовано: 30.04.1987

Авторы: Листрова, Руд

МПК: F27B 21/00

Метки: окомкователь, чашевый

...в верхние слои комкуемого материала, находящегося в чаше 3.Одновременно окатьппи изменяют свою траекторию, которая постепенно приближается к месту разгрузки, Отклоняющие элементы 11 отклоняющего устройства 9 погружены в верхний слой комкуемого материала на глубину, равную 1-3 диаметрам кондиционных окатышей. Балка 10 отклоняющего устройства 9 с помощью кронштейнов 7 и 8 располагается параллельно верхнему слою комкуемого в чаше 3 материала. Это 1требование удовлетворяется при условии ее наклона к рабочей поверхности днища чаши 3 под углом К = агсг 8 Н/Р, где Н - высота борта чаши; Р - диаметр чаши. Чашевые окомкователи,выпускаемые промышленностью, имеют следующий диапазон значений Н и Р: Н =: 0,5-0,8 м, Р = 2,5-9,0 м, Подстановка...

Устройство для тушения породных отвалов

Загрузка...

Номер патента: 1298397

Опубликовано: 23.03.1987

Авторы: Варакин, Зборщик, Осокин, Руд

МПК: E21F 5/00

Метки: отвалов, породных, тушения

...отвала. Вентили 19 и 21 служат для подключения соответственно обогревателя 18 и охлаждающего устройства 20 к теплообменнику 14 или отключения их от него. Обогреватель 18 представляет собой батареи жидкостного отопления, охлаждающее устройство 20 - змеевик, погруженный в емкость с водой, тепло которой используют для нужд производства.Устройство работает следующим образом.Перед началом работы по тушению горной массы конструкцию, состоящую из всасывающего патрубка 1, конуса 2 с отверстиями 3, инъектора 4 с отверстиями 5, внедряют в породный отвал на всю ее длину с помощью вибратора. Затем присоединяют к инъектору 4 нагнетательный трубопровод 6 и к всасывающему патрубку 1 - магистральный всасывающий трубопровод 9. Систему этих трубопроводов...

Штамп для резки пруткового материала

Загрузка...

Номер патента: 1294503

Опубликовано: 07.03.1987

Авторы: Евстратов, Кузьменко, Пилипенко, Руд, Шевченко

МПК: B23D 23/00

Метки: пруткового, резки, штамп

...с бойком 7, закрепляемым на ползуне пресса. В корпусе 2 помещены направляющая втулка 8 и выталкиватель 9. Держатель 5 поддерживается в верхнем положении двумя пружинными буферами 1 О. На плите 1 смонтирована сварная рама с перемещающейся от винта 11 траверсой 12, на которой установлен подпружиненный упор 13. В сварной раме предусмотрен склиз 14. Позицией 15 обозначен пруток.Штамп работает следующим образом.В корпусе 2 и держателе 5 устанавливаются ножи 3 и 4 и втулка 8, соответствуюшие материалу и диаметру разрезаемого прутка. Пруток 15 через направляюгцую втулку 8 вводят до упора 13 (фиг. 1). При включении пресса ползун с бойком 7, перемешаясь вниз, поворачивает держатель 5 вокруг оси 6. Происходит отделение заготовки,При...

Устройство формирования биполярных импульсов (его варианты)

Загрузка...

Номер патента: 1290500

Опубликовано: 15.02.1987

Авторы: Казимиров, Радзевановский, Руд, Чубуклиев

МПК: H03K 5/00

Метки: биполярных, варианты, его, импульсов, формирования

...ждущегогенератора 2, пропорциональные длительности частей биполярного импульса, происходит, их сравнение,Если 1, т,е. Б с Б, и зависимой должна быть Б, на выходе блока9 сравнения формируется "1" и аналогично первому положению переключателя 10 блок 8 коммутации и коммутатор6 устанавливаются в положение, соответствующее выбору в качестве зависимой амплитуды 11 . 40 чмнл 1 й 45чмн.ЯПри изменении усиления К регулятором амплитуды суммирующего усилителя 3 от 0 до максимального значения Кполучают максимальное значениенезависимого параметра, например Паманн = Псрч К , ПраКтИЧЕСКИ.стремятся получить значение 11амо нс,приближающееся по значению к напряжению источника питания Е , т.е. П 2вЕ Практически рационально иметь одинаковые источники...

Устройство для управления запуском программ

Загрузка...

Номер патента: 1287157

Опубликовано: 30.01.1987

Авторы: Корбашов, Руд

МПК: G06F 9/54

Метки: запуском, программ

...84).При отсутствии программ, готовых к запуску (о чем свидетельствует нулевой потенциал с выхода элемента ИЛИ 18) устройство переходит к анализу следующего условия включения на регистре 4 заявок (блок 68).При наличии программ, готовых к запуску на регистре 16 очереди, устройство переходит к выбору наиболее приоритетной программы по временному критерию.Выбор наиболее приоритетной программы из очереди готовых на решение программ осуществляется следующим образом. Обнуляются регистры 10, 12 и 13. Вьщеляется старший номер прог 5 1287157 бобразуемой в шифраторе 27 в двоичныйпозиционный код, Сформированный адреснеобходимой ячейки через блок элементов ИЛИ 29 поступает на блок элементов И 30 и при наличии разрешающегопотенциала адреса через выход...

Механизм управления коробкой передач

Загрузка...

Номер патента: 1286445

Опубликовано: 30.01.1987

Авторы: Глебов, Руд

МПК: B60K 20/02

Метки: коробкой, механизм, передач

...- сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1.1 Механизм управления коробкой передач содержит установленный в опоре 1 вращающийся и перемещающийся вдоль своей оси 2 валик 3 с рукояткой 4, селекторной головкой 5 и поверхностью б, на которой выполнены лунки 7. Рабочий конец 8 селекторной головки 5 снабжен сферической поверхностью 9 и заходит выборочно в паз 10 одной из вилок переключения передач 1. На поверхности 6 управляющего валика 3 выполнены параллельные канавки 2, пересекаемые канавкой 13, Система канавок 12 и 13 образует задающий элемент 14, лунки 7 расположены в местах 15 пересечения. На концах параллельных канавок 12 выполнены .дополнительные лунки 1 б. Канавки 12 и 13 и лунки 7 и б являются траекторией...

Композиция для изготовления огнеупорных изделий

Загрузка...

Номер патента: 1284973

Опубликовано: 23.01.1987

Авторы: Булах, Коржов, Пензева, Руд, Скрябин, Усатиков, Федорук, Хмеленко, Шамрай

МПК: C04B 35/14

Метки: композиция, огнеупорных

...готовят по следующейтехнологии, Кристаллический кварцитфракции 3-0,1 мм в количестве 63673 увлажняют водным раствором жид кого стекла, перемешивают и добавляют танкомолотую смесь (Фракцияменее 0,09 мм, удельная поверхностьне менее 3000 см ф/г) кварцита, ваграночного шлака и шлака вторичного 10 переплава алюминия в количестве 3337%. Тонкомолотую смесь готовят совместным помолом в трубной мельнице,Влажность массы 5 Х. Изделия прессуют при давлении 50-70 МПа выдержи 9вают в естественных условиях 2430 ч, затем сушат при 100-150 С,Для определения металло- и шлакостойкости вырезают образцы 40 х 40 х 40 мм. В образцах высверливают лунк диаметром 15 мм и глубиной 18-20 мм и засыпают туда шлак или железную стружку. Приготовленные таким обра эом...

Способ определения максимального значения индукции магнитного поля и устройство для его осуществления

Загрузка...

Номер патента: 1282025

Опубликовано: 07.01.1987

Авторы: Попов, Прочухан, Руд, Скорюкин

МПК: G01R 33/095

Метки: значения, индукции, магнитного, максимального, поля

...,(В ,), показанная 25На фИГ 2 ИМЕЕТ уЧаСтОК ГДиу (Вмакс),= сопз 1; в интервале В = О.макс0,6 Т, Соответственно в этом интервале максимальных магнитных полейчувствительность преобразователя У = 30сгдиу В макс = 0т. еинформация омагнитных полях с максимальной индукцией,меньшей 0,6 Т, теряется,На магниторезистивное веществопреобразователя воздействуют известным постоянным магнитным полем смещения В, = 0,6.0,7 Т того женаправления, что и исследуемое магнитное поле. В этомслучае результирующее максимальное поле, воздейству ющее на магниторезистивное веществореъпреобразователя В Вам + Вмаксбудет всегда больше 0,6 Т, и, следовательно, чувствительность г будетбольше нуля при любых значениях 5. В ,О, После того как исследуемоеи смещающее...

Мембранный аппарат

Загрузка...

Номер патента: 1274612

Опубликовано: 30.11.1986

Авторы: Аксель, Вернер, Руд

МПК: B01D 13/00

Метки: аппарат, мембранный

...отверстия 22, расположенные в зонах,соседних с отверстиями 1 и 2, Размеры и расположение отверстий 22 подобраны такими, что в них могут входитьконцы шпилек 18 и 21, создавая герметичное соединение мембран и опорныхпластин в зонах у отверстий 1 и 2.Пакеты содержат также барьерныепластины 23 установленные на различных уровнях в двух коллекторных каналах и перекрывающие зти каналы, вынуждая жидкость перетекать из одногоканала в другой,Опорные пластины могут содержатьпроходы 24, ведущие от верхней и нижней поверхностей каждой пластины кцентральному каналу, образованномуцентральными отверстиями. Этот каналсоединен с центральным выпускным отверстием 25 в верхнем фланце 11, накотором выполнено также отверстие26 для ввода исходной смеси....

Способ получения реагента для добычи нефти

Загрузка...

Номер патента: 1273357

Опубликовано: 30.11.1986

Авторы: Андрющенко, Винокуров, Гермашев, Караханов, Лобкина, Мельник, Правдин, Руд, Усубова, Филин

МПК: C07C 143/34, E21B 43/22

Метки: добычи, нефти, реагента

...при соотношении 1: 1,5, а затем гидроксидом натрия аналогично примеру 1 при следующих условиях: концентрация триоксида серы 2 об.7; температура обработки 80 С.о 5В этих же условиях примера проведена оценка свойств реагентов, полученных в последующих примерах.П р и м е р 3, В условиях примера 1 получен этилпентилтетрадецилбензолсульфонат натрия путем обработки 538 г 1-этил-пентилбензола 300 г тетрадеценас последующей обработкой полученного 565 г триалкилбензола последовательно 170 г триоксида 1 О серы и гидроксида натрия. Конверсия олефина составила 99,47Получено 772 г триалкилбензолсульфоната натрия следующего состава, мас7.: 15Активное вещество 85,8Непревращенныесоединения 2,3Сульфат натрия 0,9П р и м е р 4. 435 г полиалкилбен О...

Устройство для крепления тонкостенных деталей

Загрузка...

Номер патента: 1266668

Опубликовано: 30.10.1986

Авторы: Макарова, Мальцев, Новоселов, Поздеев, Руд

МПК: B23B 31/00

Метки: крепления, тонкостенных

...с телом поворотного диска 5.Устройство работает следующим образом,В соответствии с установочными размерами обрабатываемой детали цилиндрические ролики 14 выдвигают на необходимый диаметральный размер.Для этого вращают червяк 10. Находящийся с ним в зацеплении зубчатыйсектор 11 поворачивает вокруг оси2 втулку 12. Шпонка 13, установленная в пазу втулки 12, контактируя состенками паза поворотного диска 5,производит его поворот вокруг своейоси. При повороте боковые поверхности зубьев диска 5 вступают в контактс цилиндрическими роликами 14 ивследствие сокращения впадины междузубьями поворотного диска 5 и неподвижных дисков 4 и 6 под действиемрадиальной составляющей сил, действующих на цилиндрический ролик 14,происходит его перемещение вдоль...

Способ получения поверхностно-активных веществ

Загрузка...

Номер патента: 1263694

Опубликовано: 15.10.1986

Авторы: Винокуров, Лось, Мельник, Наумова, Руд, Рудоман

МПК: C07C 143/34

Метки: веществ, поверхностно-активных

...104 г реакционной смеси, содержащей 92,57 анионоактивных поверхностно-активных сульфокислот, 6,7 Х непревращенных соединений, 0,8% триоксида серы40 (в пересчете на серную кислоту),Степень использования триоксида серы составляет 89,6 .После нейтрализации реакционной смеси 253-ным водным раствором гидроксида аммония (8,02 г) получают пасту, содержащую 85 Ж поверхностно-активных сульфонатов аммония, 6, 1% не- превращенных соединений и 1,27 сульфата аммония, цветность 60. Водный раствор полученного ПАВ снижает по-з верхностное натяжение до 38 10 Дж/м,П р и м е р 9. В условиях примера 8 взаимодействию с 12,8 г55 (О, 16 моль) триоксида серы подвергают 117,6 г (0,2 моль) алкилфенилполиэтоксибензолов фракции С средней молекулярной массы...

Конвейерная агломерационная машина

Загрузка...

Номер патента: 1252637

Опубликовано: 23.08.1986

Авторы: Кучер, Руд

МПК: F27B 21/00

Метки: агломерационная, конвейерная

...механической и термической прочности и равна20 мм. При максимально возможнойширине колосниковой решетки 2 равной4000 мм относительная толщина колосника 11 равна 0,005.Тележки шириной более 4000 ммне находят применения.Увеличение толщины С колосников11 до размеров более 120 мм приводит к резкому снижению живого сечения колосниковой решетки (до величины менее 37). Для максимальнойтолщины С колосника 11 ее относительное значение равно 0,03. Такимобразом, диапазон изменения толщиныколосников 1 1 равен 0,005-0,03ширины спекательной тележки 11.Длина С колосника 11 выбираетсяследующим образом.Иинимальное число рядов колосников 11 спекательных тележек 1 равнодвум, поэтому, при длине спекательных тележек 1, равной 1000 мм, длина колосника 11...

Насосная установка

Загрузка...

Номер патента: 1252560

Опубликовано: 23.08.1986

Авторы: Ивашечкин, Колесников, Руд, Унукович, Чхаидзе

МПК: F04F 7/02

Метки: насосная

...чертеже приведена принципиальная схема насосной установки. Устройство работает следующимобразом. Составитель Н.ИванковТехред Э.Чижмар Корректор Е.Сирохман Редактор Л.Шандор Заказ 4608/38 Тираж 586 Подпис ноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Насосная установка содержит магистральный 1 и напорный 2 трубопроводы, соединенный с ними воздушный колпак 3 с поршнем 4 и ограничителями 5 его хода, причем поршень 4 закреплен на штоке 6, а надпоршневая полость 7 воздушного колпака 3 соединена с магистральным 1 и напорным 2 трубопроводами, в которых установлены обратные клапаны 8-12, а шток 6 содержит...

Вибропрокатная конвейерная линия для изготовления железобетонных изделий

Загрузка...

Номер патента: 1242380

Опубликовано: 07.07.1986

Авторы: Каменский, Киселев, Макарова, Невзоров, Руд

МПК: B28B 5/02

Метки: вибропрокатная, железобетонных, конвейерная, линия

...- обжимно-калибрующиймеханизм, на Фиг.3 - разрез А-А нафиг. 2.Вцбропрокатная -конвейерная линиясодержит цепной конвейер с шарнирнозакрепленными Формами 1, по ходудвижения которых последовательноустановлено технологическое оборудование: бетоноукЛадчик 2 и вцброформующее устройство 3 для подачц,виброуплотценця и равномерного распределения бетона по всей ширине ленты,обжимцо-калцбрующий механизм 4 сблоком калибрующцх роликов 5, обхватываемых бесконечноц эластичной лентой 6, одновременно являющейся цакрывпой герметизирующей лентой в зоне проходной камеры 7 ускоренноготвердения бетонного иэделия 8. Камера ускоренного твердеция отделена отобжцмно-калибрующего механизма защитной шторкой 9, а обжимцо-калибрующцй механизм снабжен...

Устройство для изготовления и запрессовки проволочных штырей в изделие

Загрузка...

Номер патента: 1240493

Опубликовано: 30.06.1986

Авторы: Козельчук, Подольский, Руд, Сергеев, Чайков

МПК: B21F 5/00

Метки: запрессовки, изделие, проволочных, штырей

...71 и 72, в которых соответственно расположены палец 73 корпуса 64 и палец 74 рычага 75, связанный шарнирно с рычагом 76, закрепленным на оси 24 распределительного механиз ма и снабженным роликом 77, связанным с кулачком 22 приводного вала 17,Для перемещения штока 67 служит рычаг 75, у которого выполнены две рабочие поверхности е и 1 и компенсатор 78 усилия обжимки. Пружина 79 служит для контакта поверхности Е рычага 75 со штОК 014 67, а Поверх" ность 1 необходима для контактиро" вания с компенсатором 78 усилия обжимки. Пружина 80 прикреплена одним концом к штоку 67, а другим к корпусу 64 и служит для возврата штока в исходное положение.Механизм 12 подачи изделия (фиг. 1, 2, 8) на проволоку включает в себя каретку 81, установленную с...

Устройство приоритета

Загрузка...

Номер патента: 1236479

Опубликовано: 07.06.1986

Авторы: Руд, Семин

МПК: G06F 9/50

Метки: приоритета

...потенциалы,При поступлении заявки с наивысшим приоритетом (запись единицы 20по входу 10) на выходе 20 появляется единица, а на всех остальных выходах независимо от состояния остальных разрядов - нулевые уровни (навыходе 21 через элемент ИЛИ-НЕ 2, 25на выходе 22 - через элемент ИЛИ-НЕ 3и элемент ИЛИ 6 и т.д.).После обслуживания заявки с наивысшим приоритетом и установки соответствующего разряда регистра 30в ноль, единичный уровень появляетсяна одном из выходов 21-24, имеющемнаивыспгий приоритет в том случае,если в регистре 1 содержится хотя быодна единица. ФХМ РУЮ/У 7 77 Тираж 671 ПУжгород, ул. Проек гная,Изобретение относится к вычислительной технике и предназначено для использования при организации обслуживания заявок разной...

Узел крепления элементов сборно-разборного парникового каркаса

Загрузка...

Номер патента: 1232181

Опубликовано: 23.05.1986

Авторы: Келлер, Козубов, Пименов, Руд

МПК: A01G 9/14

Метки: каркаса, крепления, парникового, сборно-разборного, узел, элементов

...отверстие, в котором размещена дуга,1232181 Составитель С. Штельмаченко Техред И. Верес Корректор А. Тяско Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул, Проектная, 4Редактор Н. Тупица Заказ 2490/2 Изобретение относится к сельскохозяйственному строительству, в частности к сборно-разборным парниковым каркасам с пленочным покрытием.Цель изобретения - упрощение процес 5 са монтажа парникового каркаса,На фиг, 1 изображен предлагаемый узел крепления, продольный разрез; на фиг, 2 - вид А на фиг. 1. Узел крепления элементов сборно-раз борного парникового каркаса содержит дугу 1, прогоны 2, Стыкуемые концы прогонов 2...

Конвейерная агломерационная машина

Загрузка...

Номер патента: 1223006

Опубликовано: 07.04.1986

Авторы: Кучер, Руд

МПК: F27B 21/06

Метки: агломерационная, конвейерная

...14 (вертикальным) и 15 (горизонтальным), на которые насажены постоянные или электрические магниты 17 (кольцевой конструкции). Два рядом расположенных стержня 11, магнитопровод 14 или 15 и один из магнитов (вертикальный или горизонтальный) 17 совместно образуют разомкнутую магнитную систему. Ряд разомкнутых магнитных систем образует многополюсную магнитную систему 10, при этом ее полюса образованы свободными концами стержней 1. За счет соответствующего выбора их длин стержни располагаются равномерно по всей площади зажигательного горна 6. Изменение длины стержней 11 каждого горизонтального ряда пространственной решетки по указанной формуле обеспечивает возможность создания магнитного поля равной напряженности по всему объему слоя...

Способ флотации глинистых шламов из калийсодержащих руд

Загрузка...

Номер патента: 1220695

Опубликовано: 30.03.1986

Авторы: Бочаров, Глущенко, Грушова, Руд, Фролов, Шаститко, Щербина

МПК: B03D 1/02

Метки: глинистых, калийсодержащих, руд, флотации, шламов

...является повышение извлечения нерастворимогоостатка в шламовый продукт и селективности процесса шламовой Флотации.Калиевая соль диалкилполиэтиленгликолевого эфира фосфорной кислоты(компонент 1) - вязкая непрозрачнаясветлокоричневая жидкость, Структурная формула компонента 1 имеет следующий вид:С Н О(С Н 0)РООК,где и = 8-1 Оф ш = 6.Компонент 1 хорошо растворим вводе, малотоксичен.М И-бис-(2-гидроэтоксил)-2-апкилимидазолиний дихлорид (компонент 2) -паста светло-коричневого цвета,устойчива к действию кислот и жест"кой воды, хорошо растворима в воде.Структурная формула компонента 2имеет следующий вид:206952гично примеру 1, Собиратель - смесь10% компонентаи 907 компонента 2,расход которой 150 г/т руды.П р и м е р 3, Шламовую Флотациюруды...

Накладной электромагнитный преобразователь

Загрузка...

Номер патента: 1208470

Опубликовано: 30.01.1986

Авторы: Быховский, Егоров, Руд, Федоровский

МПК: G01B 7/06

Метки: накладной, электромагнитный

...распределения напряженности магнитного поля вихревых токов в ней. Измерительные катушки 3 и 4 и компенсационные катушки 5 и 6 расположены в плоскости возбуждающей катушки 1, внутри нее, Напряжение компенсационных катушек 5 и 6 устанавливается равным напряжению измерительных катушек 3 и 4 при отсутствии поля вихревых токов. 10 15 20 25 30 35 Преобразователь работает следую-щим образом.При настройке преобразователя в отсутствие объекта измерения суммарное напряжение, снимаемое с измерительных катушек 3 и 4 и соответствующих им компенсационных катушек 5 и 6, устанавливается равным нулю. При установке преобразователя на иэделия 8 катушка 1 возбуждает в электропроводящем изделии 8 вихревые токи, 11 ожно считать, что вихревые токи...

Устройство для тушения горящих отвалов

Загрузка...

Номер патента: 1204745

Опубликовано: 15.01.1986

Авторы: Варакин, Зборщик, Осокин, Руд

МПК: E21F 5/00

Метки: горящих, отвалов, тушения

...9 соединен с водоотделителем 10, вакуум-насосом 11 и накопительной емкостью 12. Водоотделитель 10 пред т.назначен для аккумулирования конденсирующейся в трубопроводе 9 воды и е последующего удаления. Накопительная емкость 12 предназначена для аккумулирования продуктов горения,Устройство работает следующим образом.Перед началом работы конструкцию, состоящую из всасывающего патрубка 4, конуса 2 с отверстиями 3, инъектора 1 с отверстиями 5, внедряют в отвал на всю ее длину. Внедрение этой конструкции в отвал производится с помощью серийно выпускаемых для горной промышленности вибраторов. Затем включают в работу одновременно вакуум-насос 11 и нагнетательный насос 7. Нагнетательный насос 7 подает заранее приготовленную в смеси 5 10 15 20 25...

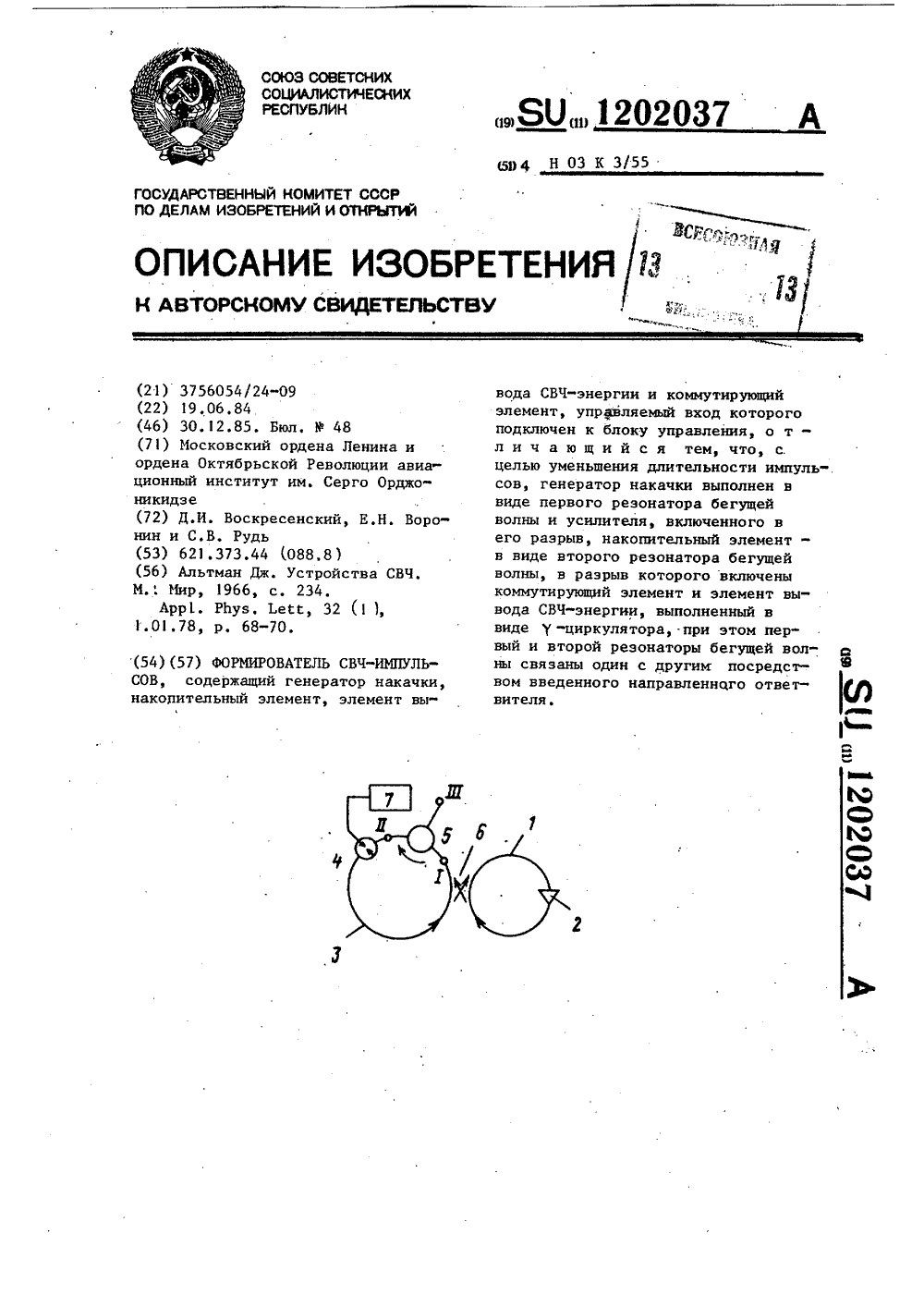

Формирователь свч-импульсов

Загрузка...

Номер патента: 1202037

Опубликовано: 30.12.1985

Авторы: Воронин, Воскресенский, Руд

МПК: H03K 3/55

Метки: свч-импульсов, формирователь

...волны, мгновенно выводитсячерез выход-циркулятора 5 в видеСВЧ-импульса большой мощности. Дли-тельность сформированного импульса25 определяется отношением геометрической длины второго резонатора 3бегущей волны к .групповой скоростибегущей волны в нем. Переходные процессы,при формировании импульса опреЗ деляются лишь временем переключениякоммутирующего элемента 4, который.может быть выполнен в виде газоразрядного прибора или рп-диода с малым временем переключения и восстановления. Составитель В, Рощин Редактор И. циткина Техред Ж,Кастелевич Корректор А. ЗимокосовЗаказ 8104/59 Тираж 871 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород,...

Накладной электромагнитный преобразователь

Загрузка...

Номер патента: 1193567

Опубликовано: 23.11.1985

Авторы: Быховский, Меледин, Руд, Шатерников

МПК: G01N 27/90

Метки: накладной, электромагнитный

...них параллельно первой возбуждающей катушке 1, первой 7 и второй 8,третьей 9 и четвертой 10 компенсационными катушками, установленнымисоответственно взаимно перпендикулярно, симметрично относительновторой возбуждающей катушки 6 и включенными последовательно и встречносоответственно с первой 2 и второй3, третьей 4 и четвертой 5 измерительными катушками, а линия пересечения первой 7 и второй 8 компенсационных катушек совпадает с дальнейот рабочей поверхности преобразователя стороной первой возбуждающей катушки 1,Преобразователь работает следующим образом. При настройке преобразователяв отсутствии объекта измерения -цилиндрического изделия 11 суммарное напряжение, снимаемое с любой5 измерительной и соответствующей ейкомпенсационной...

Устройство для контроля положения

Загрузка...

Номер патента: 1193441

Опубликовано: 23.11.1985

Авторы: Ватис, Кубрак, Кузнецов, Моисеенко, Руд, Светличная, Червинский, Чичикало

МПК: G01B 7/00

Метки: положения

...включенные индуктивный преобразователь 4 положения,конденсатор 5 и регулировочный резистор 6. Детектор 3 подключен черезконденсатор 7 связи к выходу автогенератора 1.Индуктивный преобразователь 4 по"ложения фиг,2) включает в себя ферромагнитный корпус 8, образующий экран, в полости которого закрепленаизоляционная прокладка 9, на которой установлен с помощью компаундасердечник 10 полукольцевой формы. Еготорцовые части обращены в сторонуоткрытой поверхности корпуса 8. Наторцовых частях сердечника 10 заподлицо с поверхностью корпуса 8размещена сосредоточенная обмотка 11.Она выполнена в виде двух симметрично расположенных секций, включенныхпоследовательно-согласно,Устройство для контроля положенияработает следующим образом.В исходном...

Способ предотвращения внезапных поднятий пород почвы в очистных забоях

Загрузка...

Номер патента: 1182165

Опубликовано: 30.09.1985

Авторы: Зборщик, Осокин, Руд

МПК: E21C 41/04

Метки: внезапных, забоях, очистных, поднятий, пород, почвы, предотвращения

...производства буровзрывныхработ, о т л и ч а ю щ и й с я тем,что, с целью снижения трудоемкостиработ, разгрузочные щели выполняютотрезками, каждый из которых располагают на расстоянии от забоя,равномвеличине заходки, причем каждый отрезок разгрузочной щели проводят подуглом 10 - 15 к линии забоя по направлению его подвигания.118216) Составитель В.ПушкарскийРедактор Н.Воловик Техред А.Кикемезей Корректор Л.Пилипенко Заказ 6019/30 Тираж 481 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г,ужгород, ул.Проектная, 4 Изобретение относится к горной промышленности.и может быть использовано при разработке месторождений полезных ископаемых для...

Устройство для образования уширения в скважине

Загрузка...

Номер патента: 1182145

Опубликовано: 30.09.1985

Авторы: Джамгаров, Загреков, Руд, Терентьев, Ягудин

МПК: E21B 7/30

Метки: образования, скважине, уширения

...пазами и шлицами, выполненными по винтовой линии,25Предлагаемое устройство для образования уплотнений и уширений в скважинах под буронабивные сваи имеет верхние 1 и нижние распорные плиты 2, соединены между собой вершинами при помощи специальных шарниров 3, корпус, состоящий из внешней 4 и внутренней 5 цилиндрических направляющих с прорезями 6 для траверсы 7.Верхние распорные плиты 1 своими основаниями шарнирно закреплены на наружной поверхности внедней цилиндрической направляющей 4, а нижние распорные плиты 2 шарнирно крепятся своими основаниями к траверсе 7 штока 8 гидродомкрата двойного действия 9.Гидродомкрат двойного действия 9 размещен во внешней цилиндрической направляющей 4 и перемещается в ней вместе с жестко присоединенной к...

Устройство для переработки и возврата отходов гипсопрокатного стана

Загрузка...

Номер патента: 1172728

Опубликовано: 15.08.1985

Авторы: Давыдов, Каменский, Невзоров, Руд, Файнерман

МПК: B28B 17/00

Метки: возврата, гипсопрокатного, отходов, переработки, стана

...10 и кантователь 11.Устройство для переработки и возврата отходов гипсопрокатного стана содержит монтированный вдоль формующих лент 1 и 2 наклонный транспортер 12, нижнее тра испорти рующе-дробящее приспособление 13, установленное под приводным барабаном 3 перпендикулярно наклонному транспортеру 12; выходное отверстие 14 приспособления 13 расположено над наклон ным транспортером. Длина нижнего транспортирующе-дробящего приспособления 13 имеет длину, превышающую ширину формующих лент 1 и 2. Кроме того, устройство содержит дополнительное транспортирующе-дробящее приспособление 15, смонтированное под наклонным транспортером 12 в его конце.Транспортирующе-дробящие приспособ. ления 13 и 15 выполнены в виде желобов соответственно 16 и 17,...

Устройство для окомкования шихты

Загрузка...

Номер патента: 1171547

Опубликовано: 07.08.1985

Авторы: Кучер, Лобода, Руд

МПК: C22B 1/24

Метки: окомкования, шихты

...образования зародышей является полемагнитной системы 7. Под воздействием магнитного поля системы 7 железорудная часть шихты, расположенная в зоне 1 1почка , собирается в комочки и стягивается магнитными силами в гранулызародьппи, т.е. магнитное поле системы 7 является дополнительным источником образования зародьппей окатышей, что приводит к повьппению производительности окомкователя. Кроме того, магнитное поле воздействует также на процесс роста окатышей и массообмена между ними. При этом , рост окатьппей происходит под действием трех факторов: влага, находящаяся в шихте, за счет сил капилляр ного давления стягивает ее частицы в комки и обеспечивает последующее1 О 20 25В барабанном окомкователе (Фиг. 1 и 2) процесс окомкования...
