Формирователь свч-импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1202037
Авторы: Воронин, Воскресенский, Руд
Текст

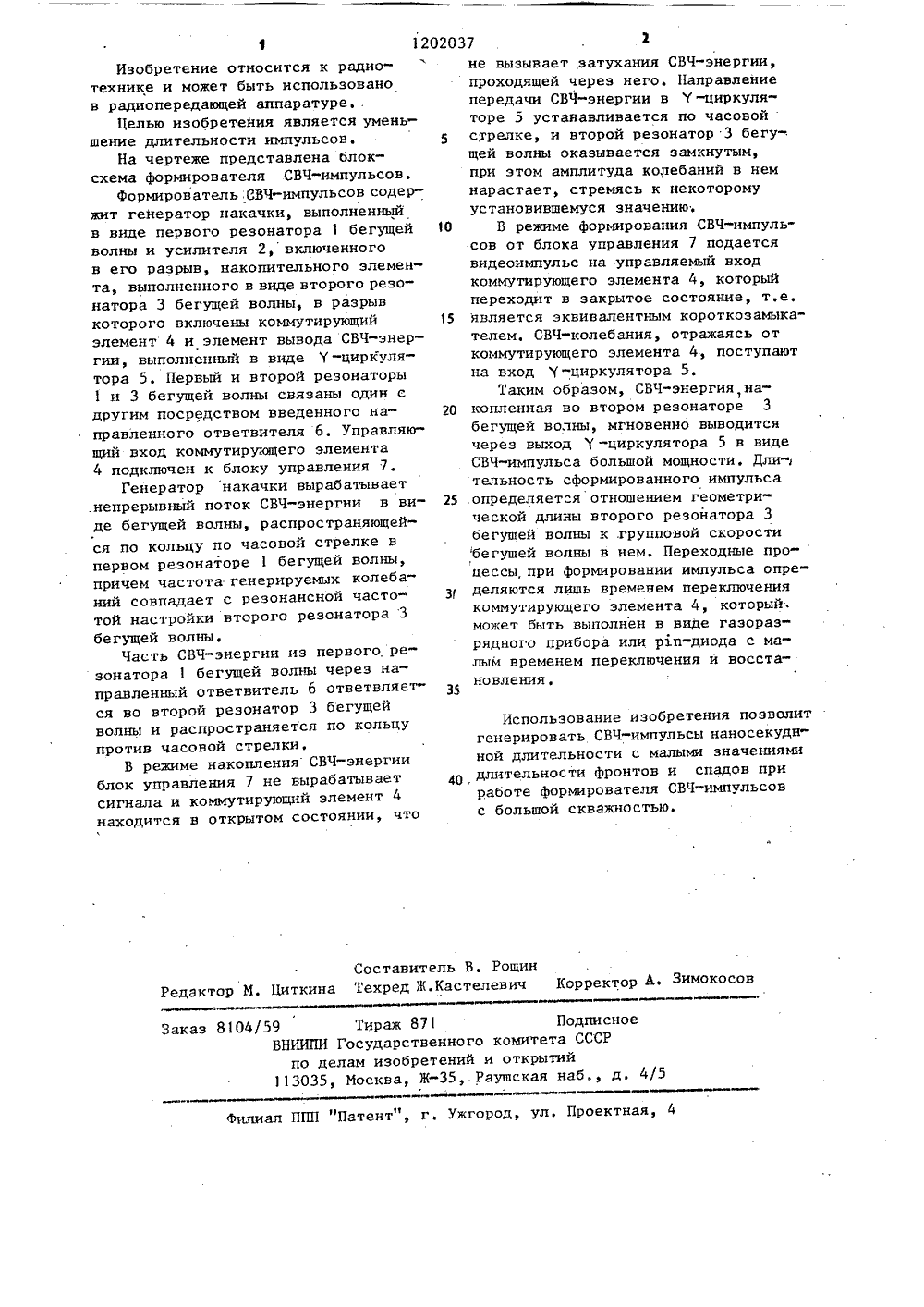

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 80120203 а Н 03 К 3/55 БРЕТЕНИЯ СТВУ СВЧэнергии и коммутирующий нт, управляемый вход которого ючен к блоку управления, о та ю щ и й с я тем, что, с. уменьшения длительности импульгенератор накачки выполнен в первого резонатора бегущей и усилителя, включенного в азрыв, накопительный элемент - е второго резонатора бегущейв разрыв которого включеный элемент и элемент выэнергии, выполненный виркулятора, при этом перрой резонаторы бегущей волн с другим посредстнаправленного ответода лем подкл и авиаджоль сов, виде Н. Воро СВЧ. коммутирующивода СВЧвиде у -цвый и втоны связвом введ(54) (57) ФОРМИРОВАТЕЛЬ СВЧ-ИИПУЛЬСОВ, содержащий генератор накачки накопительный элемент, элемент выаны оди енного вителя.(Р М УДАРСТВЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ 4 ОПИСАНИЕК АВТОРСКОМУ СВИД(71) Московский ордена Лениордена Октябрьской Революцционный институт им. Сергоникидзе1202037 2не вызывает, затухания СВЧ-энергии,проходящей через него. Направлениепередачи СВЧ-энергии в У -циркуляторе 5 устанавливается по часовойстрелке, и второй резонатор 3 бегущей волны оказывается замкнутым,при этом амплитуда колебаний в немнарастает, стремясь к некоторомуустановившемуся значению.1 О В режиме формирования СВЧ-импульсов от блока управления 7 подаетсявидеоимпульс на управляемый входкоммутирующего элемента 4, которыйпереходит в закрытое состояние, т,е.15 является эквивалентным короткозамыка"телем, СВЧ-колебания, отражаясь откоммутирующего элемента 4, поступаютна вход Ч-циркулятора 5.Таким образом, СВЧ-энергия,на 20 копленная во втором резонаторе 3бегущей волны, мгновенно выводитсячерез выход-циркулятора 5 в видеСВЧ-импульса большой мощности. Дли-тельность сформированного импульса25 определяется отношением геометрической длины второго резонатора 3бегущей волны к .групповой скоростибегущей волны в нем. Переходные процессы,при формировании импульса опреЗ деляются лишь временем переключениякоммутирующего элемента 4, который.может быть выполнен в виде газоразрядного прибора или рп-диода с малым временем переключения и восстановления. Составитель В, Рощин Редактор И. циткина Техред Ж,Кастелевич Корректор А. ЗимокосовЗаказ 8104/59 Тираж 871 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к радиотехнике и может быть использовано в радиопередающей аппаратуреЦелью изобретеиия является уменьшение длительности импульсов.На чертеже представлена блоксхема формирователя СВЧ-импульсов.Формирователь СВЧ-импульсов содержит генератор накачки, выполненный в виде первого резонатора 1 бегущей волны и усилителя 2, включенного в его разрыв, накопительного элемента, выполненного в виде второго резонатора 3 бегущей волны, в разрыв которого включены коммутирующий элемент 4 и элемент вывода СВЧ-энергии, выполненный в виде 1-циркуля- тора 5. Первый и второй резонаторы1 и 3 бегущей волны связаны один с другим посредством введенного направленного ответвителя 6, Управляющий вход коммутирующего элемента 4 подключен к блоку управления 7.Генератор накачки вырабатывает .непрерывный поток СВЧ-энергии .в виде бегущей волны, распространяющейся по кольцу по часовой стрелке в первом резонаторе 1 бегущей волны, причем частота генерируемых колебаний совпадает с резонансной частотой настройки второго резонатора 3 бегущей волны.Часть СВЧ-энергии из первого, резонатора 1 бегущей волны через направленный ответвитель 6 ответвляет ся во второй резонатор 3 бегущей волны и распространяется по кольцу против часовой стрелки.В режиме накопления СВЧ-энергии блок управления 7 не вырабатывает сигнала и коммутирующий элемент 4 находится в открытом состоянии, что Использование изобретения позволит генерировать СВЧ-импульсы наносекуднной длительности с малыми значениями длительности фронтов и спадов при работе формирователя СВЧ-импульсов с большой скважностью,
СмотретьЗаявка
3756054, 19.06.1984
МОСКОВСКИЙ ОРДЕНА ЛЕНИНА И ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. СЕРГО ОРДЖОНИКИДЗЕ
ВОСКРЕСЕНСКИЙ ДМИТРИЙ ИВАНОВИЧ, ВОРОНИН ЕВГЕНИЙ НИКОЛАЕВИЧ, РУДЬ СЕРГЕЙ ВЯЧЕСЛАВОВИЧ
МПК / Метки
МПК: H03K 3/55
Метки: свч-импульсов, формирователь
Опубликовано: 30.12.1985
Код ссылки
<a href="https://patents.su/2-1202037-formirovatel-svch-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь свч-импульсов</a>
