Ремизов

Номер патента: 330052

Опубликовано: 01.01.1972

Авторы: Куйбышевский, Ремизов, Солдатов, Янсуфин

МПК: B60P 1/24

Метки: инерционной, кузовов, разгрузки, самосвальных

...с регулируемыми тягами.На шасси 1 самосвала установлен надрамник 2, на котором шарнирно закреплен гидро 15 цилиндр 3 механизма подъема. Шток гидроцилиндра шарнирно связан с одним плечом кронштейна 4, шарнирно смонтированного на надрамнике и соединенного другим плечом с толкателем 5. Последний шарнирно связан с20 осью 6 роликов 7. Ролики установлены междугоризонтальными полками швеллеров 8, которые жестко закреплены между поперечными балками подрамника 9 кузова 10. Ось роликов соединена с установленной на шарнирах25 11 в задней части надрамника шасси кареткой12 с помощью регулируемых тяг 13. Тяги прикреплены к кронштейнам 14 каретки и снабжены винтовой втулкой 15 для регулирования положения оси роликов по отношению к ка...

Номер патента: 329969

Опубликовано: 01.01.1972

Авторы: Оик, Ремизов

МПК: B23K 9/167

Метки: дуговой, неплавящимся, сварки, электродол1

...лтодввргается нагреву по режиму ЕПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ отжига при движении электрода по,следующнм окружностям. Кроме того, металл сварного шва на участке 1 - 3 будет подвергатьсядополнительному нагреву при наложении швана участке 5 - 7 следующей окружности.Вращение электрода в:процессе сварки оказывает существенное влияние на карактер распределения температур в металле сварочнойванны, металле шва и околошовной зоны, пс 1 О ремешивание жидкого металла ванны и условия кристаллизации металла шва. Изменяя радиус вращения электрода таким образом, чтобы окруженность вращения накодилась в зтределак расплавленной ванны, изменяя частоту15 вращения и подавая импульсы различной величтсны и продолжительности, мож 1 но изменятьтемпературный режим...

Номер патента: 328639

Опубликовано: 01.01.1972

Автор: Ремизов

МПК: A61H 31/02

Метки: аппарат, дыхательный

...сигнал, который через переменный дроссель 16 наполняет пневмоемкость 18 и управляющую камеру реле 13, работающего в режиме повторения, Время наполнения емкости при этом зависит от величины закрытия переменного дросселя 16. При достижении в управляющей камере пневмореле 13 определенного давления на его выходе появляется единичный пневматцчсскцй сигнал, который включает реле 12 и через элемент ИЛИ 19 включает выходное пневмореле 14, работающее по схеме ДА. На выходе реле 14 появляется постоянный поток газа, который направляется в инжектор 8 блока 7 и далее через клапаны 9 и 10 в маску пациента. Начивается активный вдох, объем вдуваемого газа регулируется рукояткой 5,По мере активного вдоха давление, накопившееся в емкости 18 и...

Номер патента: 328385

Опубликовано: 01.01.1972

Авторы: Байкова, Будников, Ремизов, Татарский, Усков

МПК: G01N 33/22

Метки: газа, количественного, нефти, свободного, сепарированной

...содержание целевого продукта. )то позволяет повысить точность определения содержация свободного газа в сепарировацпой нефти, так как исключаются погревцости, связанас с Отбором прооы, влиянием коги 1)ссв свободного газа иа сума),1 рцый соъсм газ 1, в)дс,)ясм)1 О из ссиариров;шцой нефти, с усрсдисцисм результатов лаоораториого разгазировация глубиицых ироо нефти и замером рт)сходов нефти, газа.За счет исклн)чсния опсрациш по лабораторному разгазировгиппо глубинных проб ис)ти и зазсрОв р)1 сходов иси и газа упропастся тсхцол)ия оирсдслсция свободного газа в ссиарироьапцой цфти.Весь поток цефти из сепаратора проходит через термостатируемую камеру, расположсц- ЦУН) ЦОПОСРЕДСтВСЦО У ВЫХОДИОГО ШтУЦСРа сар;Ор 1. 1)110)о 1 ая задвижка при...

Номер патента: 319665

Опубликовано: 01.01.1971

Авторы: Жуковский, Квартенко, Постников, Ремизов, Самойлов

МПК: E01C 19/12

Метки: бетоноукладчика, бункер

...секция 5 крепится ниже на величину, соответствующую изменению канала по глубине. Шаг отверстий крепления боковой стенки по горизонтали и шаг отверстий крепления секции б к секции б взаимоувязаны с учетом заложения откосов канала.Предмет изобретения 10 пе- ЮБунке30 редшою Изобретение относится к строительно-до. рожным машинам и предназначено для облицовки каналов.Известен бункер бетоноукладчика, включающий переднюю, заднюю и боковые стенки.Целью изобретения является обеспечение переналадки бункера при облицовке каналов различной глубины.Для этого каждая из боковых стенок бункера выполнена составной по высоте с установленными с возмокностью перемещения одна относительно другой в вертикальной плоскости секциями, имеющими, кроме того,...

Номер патента: 319323

Опубликовано: 01.01.1971

Авторы: Гизатуллин, Гнатченко, Куликов, Нефтепромысловое, Ремизов, Усков

МПК: B01D 19/02

Метки: 319323

...емкости, и эта высота зависит от гидравлического сопротивления стабилизатора.На чертеже показана схема устройства.Внутри горизонтальной технологической емкости 1 смо тировапы нефтесливные полки 2, над которыми установлен стабилизатор 3 нефтегазового потока, соединенный с вводным стояком 4 через горизонтальный патрубок б депульсатора. Последний имеет вертикальные отводы б, соединенные с газовым пространством технологической емкости, над выходным 5 газовым патрубком которой установлены каплеотбойники с фильтром 7.Нефтегазовый поток из стояка 4 поступаетв депульсатор, а затем - в стабилизатор ,3 и на нефтесливные полки 2 техпологпческои ем 10 кости, С полок жидкость сливается в нижнюючасть емкости, а газ поступает через фильтр 7 в...

Номер патента: 319027

Опубликовано: 01.01.1971

Автор: Ремизов

МПК: H02K 29/00

Метки: преобразователей

...генератора 2 одной фазы должна быть как на фиг. 10, гд. на участках а и Ы форма напряжения имеет ступенчато-синусоидальный вид, а на участках в и с напряжение сохраняется постоянным.Величина напряжения на участках в и с должна быть больше амплитуды напрякения 5 10 15 20 25 30 35 40 45 50 55 60 65 треугольной формы. Целесообразно выдержать соотношение 11,=2(1 С 1 (см. фиг.4, а).Величина же каждой ступеньки напряженияна участках а и 1 должна выбираться из следующих соображений: полупериод синусоидального напряжения разбит на девять равных интервалов времени (фиг, 8, а, б). В каждом интервале сосредоточена энергия Ь 117,ф 2)ф 3) ) ф 4)5) ).) ф 6) -) ф 7)8)ф)9, ПРИЧЕМУ 1=).) и) 9 Л Ю 2=-А И) 8У.- ф 7) 11)74= фбПри переходе к...

Номер патента: 317558

Опубликовано: 01.01.1971

Авторы: Куйбышевский, Ремизов, Солдатов, Янсуфин

МПК: B60P 1/24

Метки: инерционной, кузовов, разгрузки, самосвальных

...в виде гидроцилиндра 8, соединенного с одним плечом кронштейна 9, второе плечо которого шарнирно связано с толкателем 10, соединенного с подрамником кузова. Каретка имеет ролики 11, по которым перемещаются при разгрузке продольные балки 6 подрамника вместе с кузовом 4. В передней части каретки установлена защелка 12, связанная цепью 13 с шасси 14 автомобиля. Защелка фиксирует в горизонтальном положении кузов 4 и удерживается в этом положении пружиной 15, установленной317558 8 на оси 16, В передней части каретки по обе стороны от защелки расположены амортизаторы 17, На надрамнике 3 смонтированы два кронштейна 18 с роликами 19, а на продольных балках б - два кронштейна 20 с направляющими 21, взаимодействуощими с роликами 19 при...

Номер патента: 315972

Опубликовано: 01.01.1971

Авторы: Лакеев, Островский, Ремизов, Халапсин

МПК: B23K 31/00

Метки: герметичное, кмл, сварное, соединение, •f

...размещена уплотнптельная прокладка 7, и отверстие, соединяющее автономную полость 9 с каналом штуцера 4.На крышке 2 имеются кольцевая проточка, образующая автономную полость 9, и кольцевой уплотнительный выступ, входящий во впадину корпуса 1. С наружной стороны крышка 2 имеет кольцевую впадину 1 О, позволяющую расположиь в последней пленку для контроля шва 3 рентгеном.11 а штуцере 1 имеются наружная резьба и уплотнительныс поьерхности для соединения с испытательной арматурой, а также внутренняя коническая резьба для завинчивания пробки 5. При такон констру кции соединения жид кость пли газ, нагнетаемые через штуцер 4 вавтономную полость 9 при испытаниях, не проникают во внутреннюю полость 8 емкости, Надежность уплотнения между...

Номер патента: 311779

Опубликовано: 01.01.1971

Авторы: Арсентьев, Бажанов, Бумажной, Всесоюзный, Гладышев, Гроссман, Ершов, Заплотин, Картонной, Коновалов, Кор, Пономарев, Ремизов

МПК: B41B 3/00

Метки: аппарат, наворно-программирующий

...после того, как какой-нибудь из клавишных рычагов 1 воздействует на рамку 32, а рамка 32, в свою очередь, на микропереключатель 33,Наборно-программирующий аппарат работает следующим образом,Нажимая на клавишу, оператор утапливает клавишный рычаг 1 в соответствующие пазы расположенных под клавишными рычагами шести кодовых линеек 2 шифратора. При этом срабатывает механизм управления одно- оборотной муфтой, главный вал б приводится во вращение и совершает в течение цикла один полный оборот. В процессе вращения главного вала сидящий на нем торцовый кулак 6 освобождает рычаг 4 ползуна 3, в результате чего часть кодовых линеек 2 под действием пружин перемещается в направлении перфоратора. Перемещаясь до упора в клавишный рычаг 1,...

Номер патента: 304478

Опубликовано: 01.01.1971

Авторы: Кестельман, Ремизов, Тюрикова

МПК: G01N 3/50

Метки: антифрикционных, исследования, полимерных, свойств

...материалов при трении качения, состоящий в определении сил трения коэффициента трения механическими средствами.Известные способы трудоемки и не обеспечивают большой точности эксперимента.Согласно предлагаемому способу регистрируют низкочастотную составляющуто узкой полосы спектра возникающих в процессе трения электромагнитных колебаний.На чертежике показана принципиальная схема осуществления предлагаемого способа.Предлагаемый способ основан на установленном авторами эффекте излучения электромагнитных колебаний при трении качения полимерных материалов и состоит в следующем.При трении металлического индентора 1 в виде ролика и испытываемого образца 2 в воздухе возникает электромагнитное излучение, которое улавливается антенной т,...

Номер патента: 303079

Опубликовано: 01.01.1971

Авторы: Баллюзек, Белов, Елимелех, Иванова, Ленинградское, Ремизов, Уль

МПК: A61M 1/10

Метки: аппарата, блок, искусственного, крови, перекачки

...порцию крови. В момент паузы распределитель 2 за счет давления подпора сооощает рабочую полость насоса с атмосферой,а меморана под действием пружины т возвращается в исходное положение, засасывая очередную порцию крови,Регулирование скорости и величины рабочего хода мембраны осуществляется с помощьюредуктора 3 и регулируемого дросселя 9, установленных в тракте питания насоса от источника 10 сжатого рабочего газа (кислорода).Для обеспечения стабильности работы генератора и независимости его выходных параметров от нагрузки постоянство давления генератора поддерживается с помощью редуктора 11в тракте питания генератора,11 остоянный подпор в распределителе, а также пружина в насосе пе обязательны. Выходгенератора может быть соединен с...

Номер патента: 295568

Опубликовано: 01.01.1971

Авторы: Гизатуллин, Гнатченко, Ремизов, Сутов, Татарский, Усков

МПК: B01D 19/00

Метки: нефтегазовой, разделения, сепаратор, смеси

...для разделения нефте-газовых смесей, содержащие емкость, внутри которой смонтированы газоосушитель, нефтесливные полки, перегородки и патрубок для ввода смеси; на конце последнего установлен стабилизатор потока.Для улучшения качества сепарации и повышения производительности предлагается сепаратор, в котором стабилизатор потока выполнен в виде диффузора с размещенными внутри него направляющими пластинами, имеющего заслонку, шарнирно закрепленную в верхней выходной его части.На чертеже показан описываемый сепаратор для разделения нефте-газовой смеси разрезами по А - А и Б - Б.Сепаратор состоит из горизонтальной емкости 1, верхняя часть которой (газовое пространство) разделена на две секции перегородкой с каплеуловителем 2. В...

Номер патента: 294619

Опубликовано: 01.01.1971

Авторы: Баллюзек, Белов, Елимелех, Короткина, Ленинградское, Ремизов, Уль

МПК: A61H 31/00

Метки: аппарат, массажа, непрямого, сердца

...с выходом элемента 18 сравнения. Подпор в элементе сравнения создается с помощью делителя 19. Давление на вход элемента сравнения подается от концевого выключателя 7 через регулируемый дроссель 20, Для быстрого стравливания давления из элемента 18 параллельно дросселю 20 включен диод 21.При подаче давления на выходе 13 элемента памяти появляегся пневматический сигнал. Этот сигнал устанавливает распределитель 9 в положечие, при котором газ через редуктор 10 и регулируемый дроссель 11 поступает в нижнюю полость пневматического цилиндра. Под действием сжатого газа поршень со штоком 2 начинает подниматься вплоть до упора консоли 5 в концевой выключатель 7. При срабатывании выкл,очателя газ поступает через регулируемый дроссель 20 в...

Номер патента: 293379

Опубликовано: 01.01.1971

Авторы: Герасимов, Махотин, Ремизов, Ярославский

МПК: A61B 3/08, A61F 9/00

Метки: анизейкониметр

...реек 14. Два ниж них щитка 7 жестко закреплены на валах 10.Их механизм поворота обеспечивает синхронное вращение этих щитков в противоположные направления маховиком 15 через соответствующие зубчатые венцы зубчатой рейкой 1 б, Синхронное вращение валов 10 в противоположные направления, а следовательно, поворот нижних щитков 7 производится введением в систему передачи к одному из валов промежуточной шестерни 17.Фиксация валов 10 в корпусе прибора обеспечивается регулировочными винтами 18 с контргайками, которые установлены на специальной несущей плите 19. Подвижные щитки б прикреплены к несущему сектору 20, который в центральной своей части имеет бобышку 21 с отверстием для установки на валу 10. Бобышка 21 верхней пары щитков имеет...

Номер патента: 291378

Опубликовано: 01.01.1971

Авторы: Жук, Копейкина, Мишир, Ремизов, Халин

МПК: H04Q 5/00

Метки: связи, служебно-диспетчерской

...из линейных каналов 18, 19, 20, 21, к линии 22 центрального пульта и к радиолинии 23.К выходам линейных комплектов блока 1 Б коммутации подключены входы блока 24 селективных элементов и входы блока 25 приемников 2 б, 27, 28, 29 постоянного и индукторного вызова. Кроме того, выходы линейных комплектов блока 1 б,коммутации подключены к блоку 30 автоматического установления соединения и отбоя, а выход линейного комплекта 13 центрального пульта соединен непо"редственно со входом переговорного громкоговорящего узла 1.С каналов ДУ и радиоканала на входы блока 24 селективных элементов поступают тональные сигналы циркулярного избирательного вызова.Блок 24 селективных элементов соединен со входами элементов 31, 32, ЗЗ, 34 блока 30...

Номер патента: 290255

Опубликовано: 01.01.1971

Авторы: Богданов, Всесоюзный, Методов, Раппопорт, Ремизов, Слуцковский, Юнганс

МПК: G01V 1/36

Метки: ввода, кинематических, параллельного

...той же линии задержки 9, Электронные ключи управляются сигналами из блока 10 программных импульсов обрабатывающей машины. Управление электронными ключами осуществляется таким образом, что в каждый данный момент времени открыт только один ключ из каждой группы ключей, относящихся к каждому входному сейсмическому сигналу, а все остальные ключи закрыты, Благодаря этому каждый сейИзд.8 б Заказ 1588 Тираж 480 ПодписноеЦНИИПИ Комитета о делам изобретений и открытий при Совете Министров СССРЬосква, )К, Раушская наб., д. 45 Типография, пр, Сапунова, 2 смический сигнал поступает в линию задержки только через один отвод, Во время одного цикла перезаписи блок программных импульсоз обрабатывающей машины подает управляющие сигналы в каждый момент...

Номер патента: 321581

Опубликовано: 01.01.1971

Авторы: Волчек, Всесоюзный, Жуковский, Квартенко, Постников, Ремизов, Самойлов

МПК: E01C 19/12, E01C 19/48

Метки: бетоноукладчика, бункер

...;мстру кдндля и прс шос скоплсп)с н ) )ж"., ь)( ) ( ) з:) дсд ;ГО); К(П)71. и( и к)(О ("1 О П П) ( Зз 0 б р ( т ( )и 5(гг)УП 1 СН П 51 по профилю смоптпрсвян 1) дскод 5 нцих)птс, )ь.1 СПСГОР ДМП, ПД КО з;) " (лси П РППП 1: Изобрстспнс относится к бстоноуклядочпым мянина.1 дл 5 Об,)пцо)кп кяпазОнз,ИзВсстп) Оун коры ОстономСлад 1 нка, напр- мер, вынолнснпыс с передней, задпсй и торцовой стенками. 5Целью изобретспия является улучшение распредсления бстонной смеси по профилю капала. Для этого В срсднсй части предгЯг)схОГО бункера смонтирован рдспрсдслптсль, Выполнснп 110 с ряс.ОД 510 пх)п(51 кинзой псрсГОро,(кд ми, на конце каждой нз которыми п)ярппрпоздкрсплсны поворотныс пластины.11 Я сртсжс показан пр(дг)ягдсмыи банк:Он...

Номер патента: 287084

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Жуковский, Квартенко, Ремизов

МПК: E01C 19/48

Метки: возведения, канала, монолитной, облицовки, орган, рабочий

...напр)1 ср, с помощью винтов,3 с потайными головкам и ряда отверстиЙ, рас 1 Оложенньх на расстоя 1 пш, равном шагу Т. Профиль верхнеи части 5 башмака соответствует профилю поверхностибрУса, и которои Он п 1)нкрсплен. К боковои с 4 оашхака жестко прикрепле 11, наприер, Оолтах 11 О торОвьн 1 Опалоочны 11 щит 6.Профиль рабочей поверхности башмака ана логичен профилю уплон 1101 цего и заглаживающего бруса, например на горизонталы 1 ых участках.Предлагаех 1 ы 1 рао 0111 и Орган х 1 а 1 н 11 ны де 11- ствует следующим образов,5 Нижняя часть башмака при движении машины вдоль канала осуществляет формованнс горизонтальной повер.;ности бордюра или кромки облицовки канала и их уплотнение.Торцовый щит 6 формует. торец бордюра об лицовки. В...

Номер патента: 283615

Опубликовано: 01.01.1970

Авторы: Ремизов, Слуцковский

МПК: G01V 1/36

Метки: ввода, кинематических, параллельного, поправок

...из ключей одного ряда, а остальные ключи закрыты.По мере поступления программных импуль. сов на входы счетчиков 1 б - 18 управляющие импульсы распределителей 18 - 1 б последовательно переводят ключи 4 - б, 7 - 9, 10 виз закрытого состояния в открытое, и в соответствии с этим перемещаются точки подключения датчиков 1, 2, 3 к линии. Тем самьгм изменяется величина задержки и вводится кинематкческая поправка. В линии задержки 20 сигналы с введенными поправками суммируются, и на выходе 21 линии образуется суммотрасса сейсмограммы или суммоленты.Если в машине имеются для каждого канала серии импульсов и каждая серия подана на отдельную шину, то счетчики импульсов 1 б - 18 и распределители И - 15 не нужны.Для получения суммолент по...

Номер патента: 278969

Опубликовано: 01.01.1970

Авторы: Белов, Ваневский, Елимелех, Козлов, Ленинградское, Ремизов, Телегин, Трофимов

МПК: A61H 31/02

Метки: аппарат, вентиляции, искусственной, легких, проведения

...25 соединяется с атмосферой. Выход линии 2 б Зо элемента 14, работающего как,реле, соединен(с камерой 27 клапана 1 б, а .выход 28 элемента 15 соединен с камерой 29 реле 17, работающего в режиме повторителя; выход 30 реле 17 соединен с дросселем 4, который затем соеди,няется с устройством для присоединения к дыхательным путям больного. Питание пневматической системы осуществляется из баллона или компрессора через редуктор 31, установленный в начале пневматической линии,Работа аппарата осуществляется следующим образом.При подаче давления питания (Р = 1,4 кг/см 2) в линию 20 маломощный задатчик 12, соединенный с линией 20 через дроссель 18, создает постоянный подпор газа в камере 21 элемента 4, а маломо 1 цный задатчик 13, соединенный с...

Номер патента: 265475

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Методов, Ремизов, Слуцковский

МПК: G01V 1/36

Метки: вводе, импульсов, кинематическихпоправок, поканальном, программньх, распределения

...число меток в течение значительного промежутка времени,2выходом регистра сдвига, выходы которого соединены с коммутатором, выбирающим программшле импульсы, необходимые для ввода поправок в данную трассу, а выход коммутатора соединен с устройством, изменяющим число звеньев электрической линии задержки.На чертеже показана блок-схема устройства.На программную ленту 1 нанесено такое количество меток, которое обеспечивает ввод поправок в любую из оорабатываемых сейсмотрасс путем выбора цз имеющихся импульсов только тех, которые необходимы. Метки отсчитываются магнитной головкой 2 и подаются на вход формирователя импульсов 3, с выхода которого считываемые импульсы подаются на тактовую обмотку однотактового регистра сдвига 4, который...

Номер патента: 264496

Опубликовано: 01.01.1970

Авторы: Драницын, Калашников, Ремизов, Шеленкова

МПК: H05K 7/12

Метки: ламповая, панель, технологическая

...основание, в котором установлено поворотное кольцо с рычагом и управляемые этим кольцом контактные элементы.В предлагаемой ламповой панели, с целью применения панели для установки в ней ламп с малым расстоянием между штырьками, в качестве контактных элементов использованы радиально установленные и расположенные в одной плоскости подпружиненные штифты.На чертеже дана конструкция предлагаемой ламповой панели.На основании 1 установлено поворотное кольцо 2 с рычагом 3. Кольцо управляет перемещением радиально установленных и расположенных в одной плоскости подпружиненных штифтов 4, число которых равно числу штырьков лампы (на чертеже не показано), вставляемой в панель.Перед установкой или съротное кольцо 2 поворачии отводит от центра штиф...

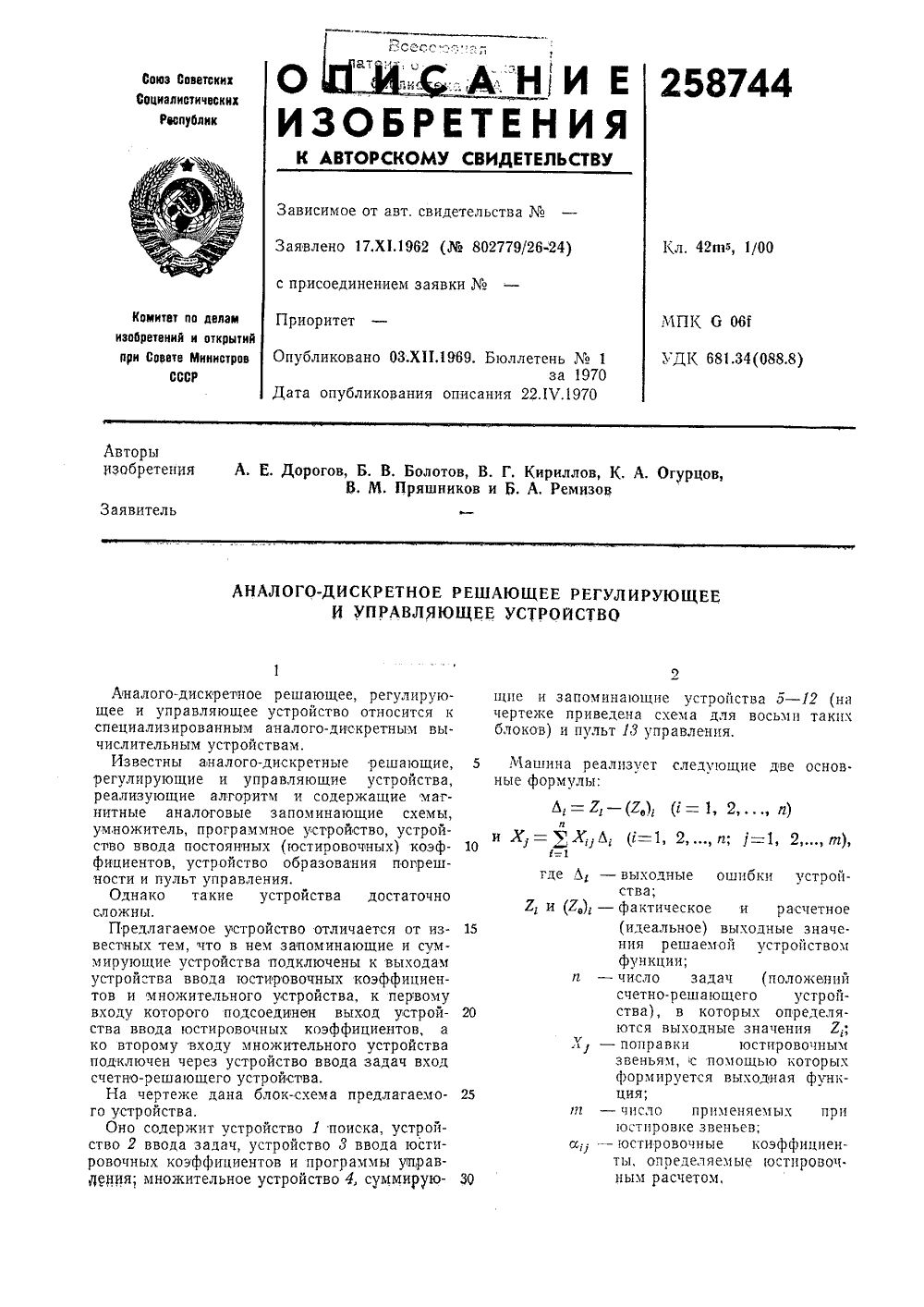

Номер патента: 258744

Опубликовано: 01.01.1970

Авторы: Болотов, Дорогое, Кириллов, Огурцов, Ремизов, Шников

МПК: G06J 1/00

Метки: аналого-дискретное, регулирующее, решающее, управляющее

...механизма, когда необходимая зона для юстировки найдена. Для выполнения юстировки при расчете назначаточ ся задачи для контроля выходных значений Лг устройства при юстировке и определяются юстировочные коэффициенты, которые вводятся на ленту, например, путем ее пробивки на перфораторе. Сначала на счетно-решающем устройстве 14 устанавливается 1-я задача, и значение Л, поступает на устройство ввода задач. Это устройство при необходимости преобразует значения Лг, которые могут быть и не электрическими величинами, в постоянное напряжение, пропорциональное Лг . Устройство 2 содержит потенциометр, имитирующий расчетные значения (Ло)г, и устройство 2, построенное по компенсационной схеме, обеспечивает получение разности, А - (о) =А...

Номер патента: 255650

Опубликовано: 01.01.1969

Авторы: Бчиков, Пашвыкин, Ремизов, Старостин, Терехов

МПК: G06F 11/16, G06K 5/00

Метки: информации, печати

...8 сравнения, схему 9 сравнения ошибочных комбинаций, счетчик 10 ошибок.Устройство работает сКод очередного знака иминатощего устройства по пения знаков вместе с сигналом о том, какая строка знака должна быть напечатана.Конфигурация соответствующей строки знака через ключи 8 подается на запцсывающце электроды б ц фиксируется на носителе 11. Путем измерения в блоке 7 получается информация об изображении на носителе. Затем эта информация поступает на схему 8, где поопсодит сравнение ее с изображение соответствующей строки расгра, получаемым цз блока 1. В результате сравнения формируется двоичный код, в котором ед 5 шцца (наличие импульса) соответствует неправильно напечатанной точке знака.Этот код подается ца сему 9 сравнения ошибочны...

Номер патента: 252097

Опубликовано: 01.01.1969

Авторы: Визельман, Гужа, Донец, Миршй, Мурованный, Неди, Ншй, Одесский, Ремизов, Стукалов, Тришевский, Украинский

МПК: B62D 33/023

Метки: борт, платформы, средства, транспортного

...указанных конструкций бортов является увеличение веса платформы и трудоемкости изготовления, а во втором недостаточная прочность и жесткость полок борта, воспринимающих основные нагрузки в эксплуатационных условиях. Увеличение же толщины листа, используемого для изготовления борта, приводит к утяжелению конструкции и нерациональному использованию металла.Описываемый борт платформы транспортных средств отличается от известных тем, что полки его выполнены двойной толщины путем изгиба заготовки в зоне полок на 180 с плотным прилеганием усиливающего пояса к полке. В средней части борт может быть выполнен гофрированным.Такое конструктивное выполнение обеспечивает повышение прочности и жесткости борта т 1 платформы изготовлен из...

Номер патента: 247417

Опубликовано: 01.01.1969

Авторы: Ремизов, Хохлов

МПК: G01T 1/142

Метки: анализатор, электростатический

...этих устройствах входные и выходные окна отклоняющих систем имеют равные площади, в результате чего порог чувствительности приборов по измеряемой плотности потоков ограничен площадью входного окна детектора, В случае увеличения рабочей поверхности детектора существенно возрастают габариты и вес устройства, что при исследовании на космических аппаратах является основным ограничивающим фактором.Предлагаемый электростатический анализатор отличается от известных тем, что, с целью уменьшения веса прибора и увеличения площади входного окна, отклоняющая система выполнена в виде двух пластин, представляющих собой части концентрично расположенных торов. В результате площад ного окна увеличивается более чем в при снижении веса отклоняющей с...

Номер патента: 234709

Опубликовано: 01.01.1969

Авторы: Ремизов, Талалай, Хабаров

МПК: G01K 13/02, G01K 7/02

Метки: газо-жидкостном, газовой, движущемся, потоке, температуры, фазы

...с камерами торможения для измерения температуры газового потока, содержащие чувствительный элемент (спай), расположенный внутри цилиндрической камеры торможения, на дне которой на ходится выходное отверстие.Однако известные термопары с камерами торможения не позволяют с достаточной степенью точности определить температуру газовой фазы газо-жидкостного потока из-за ох лаждения чувствительного элемента термопары капельками жидкости, взвешенными в потоке.Предлагаемое устройство отличается тем, что снабжено винтообразной втулкой, располо женной на входе камеры торможения. Это позволяет повысить точность измерения.1-1 а чертеже изображено предлагаемое устройство.Чувствительный элемент 1 заключен в ка мере 2 торможения бутылкообразной...

Номер патента: 257863

Опубликовано: 01.01.1969

Авторы: Бирман, Блащинский, Васильев, Жаринов, Покалов, Ремизов

МПК: F15C 3/02

Метки: выполнения, вычислительных, логических, операций, пневматическое

...устройстве используется способность тонкостенной резиновой трубки образовывать под действием сосредоточенной механической нагрузки адгезионный шов, т. е. слипаться внутренними контактирующими слоями в силу молекулярных связей. Устройство работает следующим образом. З 0При отсутствии управляющей команды Р,. ЛИНИЯ ВХОДНОГО СЦГНаЛЗ Р,х ЧЕРЕЗ НОРМаЛЬНО замкнутые контакты сообщается с емкостью 9. При поступлении управляющей команды мемораццый привод перемещается, заставляя разомкнуться 1 юрмальцо заокцутые пцсвмокон 5 акты. При этом В тече:ие некоторого времеш цор)5 т),)ьцо разов)кцть 5 С контзкть находятся В есцс непроводящсх состоягнви в силу указаццого сщи;тва. Затем под действием упругих с)л труо 15 атого элемента и разжцмающего...

Номер патента: 231485

Опубликовано: 01.01.1968

Авторы: Артемьев, Кочнов, Подольский, Ремизов

МПК: E02F 3/627, E21C 27/32, E21C 27/46 ...

Метки: безмоторный, виброударный, струг

...б, вращениекоторых создает возмущающуюся силу, необходимую для приведения корпуса струга в колебательное движение, и сопротивление, обеспечивающее натяжение цепи.Для уменьшения высоты струга и возможности применения его в тонких пластах оси де балансов расположены в горизонтальнои плоскости, а центры тяжести дебалансов имеют попарно противоположное расположение для компенсации вертикальной составляющей центробежной силы и получения возбуждающей силы в горизонтальной плоскости.На корпусе струга жестко закреплены резцы 7, которые разрушают угольный массив.Корпус установлен на раме 8 на опорах качения 9, уменьшающих потери на трение при колебательном движении струга. Корпус соединяется с рамой прп помощи втулки 10 1 т пальца 11....
