Устройство д, ля распределения программньх импульсов при поканальном вводе кинематическихпоправок

Номер патента: 265475

Авторы: Всесоюзный, Методов, Ремизов, Слуцковский

ZIP архив

Текст

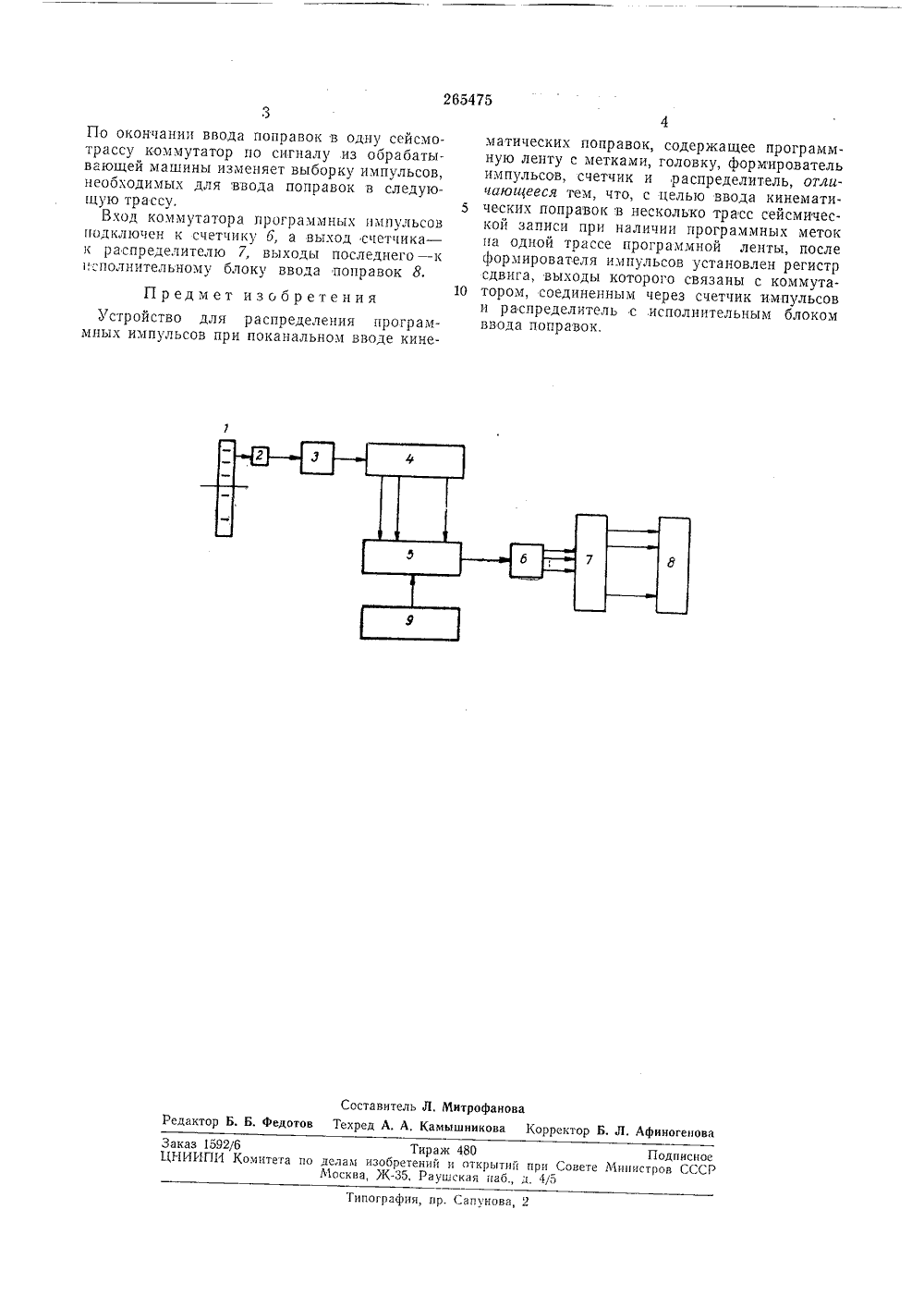

65475 О овз СоветскихциалистическихРеспублик ОБРЕТ ВТОРСКОМУ СВЙДЕТЕЛЬСТВУ ависимое от авт. свидетельства ч, 42 с, 1229664/26-25) Заявлено О 1.Ч.19 вкис присоединением за 1 ПК 6 01 ч 1/3 Приоритет Комитет по делам изобретений и аткрыти550 834(088 8 нь10Ч 1.1970 Опубликовано 09.111.1970. Бюлл при Совете Министров СССРта опубликования описания Авторыизобретения Заявитель А. И. Слуцковский и В, Я. Ремизо есоюзный научно-исследовательский институт методов разведкизическ УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ П РО ГРАММ Н Ь Х ПУЛЬСОВ ПРИ ПОКАНАЛЬНОМ ВВОДЕ КИНЕМАТИЧЕСК ПОПРАВОКаль пропри есеннты.что 3 заключается в покан еских поправок по симым программам аммных меток, нан е программной ле ство отличается тем я импульсов соедин Цель изобретения ном вводе кицемат извсльцым и цезав одцой системе прог цой ца одной трас Предлагаемое устро выход формировате Изобретение относится к аппаратуре, обрабать;вающей информацию, используемую в сейсмической разведке.Известно устройство для поканального ввода кинем атических поправок, содержащее 5 программную ленту с метками, головку, формирователь импульсов, двоичный счетчик и распределитель, количество выходов которого равно числу меток на программной ленте. Выходы распределителя соединены с элект роццыми ключами, изменяющими величину задержки по закону, заданному метками на программной ленте.Недостаток известного устройства состоит в том, что программа ввода кинематических 15 поправок для каждого сейсморегистрирующего канала должна быть нанесена в виде меток на отдельной трассе программной ленты и число трасс последней должно быть равно числу обрабатываемых трасс сейсмограмм. 20 Следовательно, на программную ленту наносится большое число меток в течение значительного промежутка времени,2выходом регистра сдвига, выходы которого соединены с коммутатором, выбирающим программшле импульсы, необходимые для ввода поправок в данную трассу, а выход коммутатора соединен с устройством, изменяющим число звеньев электрической линии задержки.На чертеже показана блок-схема устройства.На программную ленту 1 нанесено такое количество меток, которое обеспечивает ввод поправок в любую из оорабатываемых сейсмотрасс путем выбора цз имеющихся импульсов только тех, которые необходимы. Метки отсчитываются магнитной головкой 2 и подаются на вход формирователя импульсов 3, с выхода которого считываемые импульсы подаются на тактовую обмотку однотактового регистра сдвига 4, который проталкивает импульс, записанный в него ранее, в следующий разряд по мере поступления очередного цм. пульса на тактовый вход регистра, В данном случае регистр сдвига играет роль распреде. лителя импульсов по отдельным выходам, которые подключены к коммутатору 5 программных импульсов, выбирающему из всех импульсов только те, которые необходимы для введения поправок в данный канал. УправляющиЙ вход комм татора программных импульсов подсоединен к источнику 9 переключающих сигналов обрабатывающей машины,265475 Составитель Л. МитрофановаРедактор Б. Б. Федотов Техред А. А. Камышникова Корректор Б. Л. Афиногенова Заказ 1592/6 Тираж 480 ПодписноеЦНИИПИ Комитета по дслаги изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская паб д. 4/5 Типография, пр. Сапунова, 2 По окончании ввода поправок в одну сейсмотрассу коммутатор по сигналу,из обрабатывающей машины изменяет выборку импульсов, необходимых для ввода поправок в следующую трассу.Вход коммутатора программных импульсов подключен к счетчику 6, а выход счетчика - к распределителю 7, выходы последнего - к исполнительному блоку ввода поправок 8. Предмет изобретенияУстройство для распределения программных импульсов при поканальном вводе кинематических поправок, содержащее программную ленту с метками, головку, формирователь импульсов, счетчик и распределитель, отличаюиееся тем, что, с целью ввода кинемати ческих поправок в несколько трасс сейсмической записи при наличии программных меток на одной трассе программной ленты, после формирователя импульсов установлен регистр сдвига, выходы которого связаны с коммута тором, соединенным через счетчик импульсови распределитель с,исполнительным блоком ввода поправок,

Смотреть

Заявка

1229664

А. И. Слуцковский, В. Я. Ремизов, Всесоюзный научно исследовательский институт геофизических, методов разведки

МПК / Метки

МПК: G01V 1/36

Метки: вводе, импульсов, кинематическихпоправок, поканальном, программньх, распределения

Опубликовано: 01.01.1970
