Ремизов

Номер патента: 1728144

Опубликовано: 23.04.1992

Авторы: Карапетьян, Немилов, Ремизов, Шаламайко, Шматок

МПК: C03C 3/068, C03C 3/253

Метки: градиентной, оптики, стекло

...0,030-0,050. 1 з.п. ф-лы, 1 ил., 1 табл. Стекла получают путем плавления шихты, Синтез осуществляют в платиновых тиглях из расчета на 200 г стекла с карборундовыми нагревателями, а также в производственных условиях на индукционной установке в 3-литровом платиновом тигле, Температура варки 1200-1350 С. Отливку проводят от температуры варки на металлическую пластину комнатной температуры или в графитовую форму. Образцы стекла обрабатывают в расплавах солей МаМОз или МайОЗ+Иаг 304 в течение 48 или 57 ч при температуре на 5-.30 С выше температуры размягчения, Коэффициент вэаимодиффуэии составил (1-4) 10 см/с, в результате получен оптический элемент с1728144 градиентом показателя преломления открая к центру образца 0,03-0,05.Полученное...

Номер патента: 1725182

Опубликовано: 07.04.1992

Авторы: Ремизов, Семенов, Сергеев, Смоленков

МПК: G05B 15/00

Метки: контроллер, программируемый

...Вторые входыданных (01) каждого переключателя (20) соединены через соответствующие задающиевходы блока 5 с соответствующими задаю 40 щими входами контроллера. Вход переключения на вторые входы (С 31) каждогопереключателя (20) соединен через вход переключения блока 5 с прямым выходом триггера 10, каждый выход(О/Ч) переключателя45 (20) соединен через соответствующий управляющий выход блока 5 с соответствующим управляющим выходом контроллера.Запись кодов выходных сигналов в ре. гистр 19 из выходного запоминающего уст 50 ройства осуществляется под управлениемсканирующего блока 6 следующим образом,На входы данных О дешифратора 18 подается текущий код адреса, на входы блока5 - код соответствующего управляющего55 сигнала (сигналов). После этого...

Номер патента: 1724196

Опубликовано: 07.04.1992

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/60

Метки: конечности, костных, нижней, отломков, репозиции

...опускают стакан 13 вместе с винтом 11 и приподнимают сухарь 14, наклоняя стойку, при этомсухарь 14 поворачивается вместе состойкой 8,Устройство содержит коленный натяжной узел 15, который выполнен в виде П-образной стойки 16, которая нижними концами посредством съемных болтов 17 закреплена в отверсти на трубах внутреннего контура 3 рамы 1, Вертикальные плечи П-образной стойки 16 выполнены с рядом отверстий 18 под болты 17. Стойка 16 поддержана двумя боковыми стяжками 19, каждый из которых верхним концом посредством болта 17 закреплен на стойке 16 и нижним концом на внутреннем контуре 3 рамы 1. В верхней части стойки 16 закреплена перекладина 20 с ходовой гайкой 21, установленной с возможностью поворота в вертикальной плоскости, В...

Номер патента: 1722481

Опубликовано: 30.03.1992

Авторы: Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/60

Метки: аппаратов, остеосинтеза, рамных, репонирующее, чрескостного

...следующим образом.При разведенных в стороны браншах 10 (пунктирное изображение на фиг.1) переходник 4 надевают на торец рамы аппарата, после чего прикладывают бранши 10 к боковым сторонам рамы, обеспечивая прохождение резьбовых концов стяжного болта сквозь прорези 11 бранш 10 и прилегание бранш 10 к гайкам аппарата путем регулировки расстояния между браншами 10 и за счет свободного поворота рамки 14 вокруг поперечной оси, При повороте рамки 14 происходит изменение расстояния между браншами 10, что позволяет использовать репонирующее устройство для аппаратов рамки, установлен на втулке 13 шарнирно с возможностью поворота вокруг поперечной оси и диаметрально закреплен, что позволяет изменять расстояние между браншами 10,5 ил,чрескостного...

Номер патента: 1720038

Опубликовано: 15.03.1992

Автор: Ремизов

МПК: G01W 1/16

Метки: атмосфериков, характеристик

...напряжения с выхода первого управляемого источника 15 напряжения, представляющего собой набор делителей напряжений с выходными значениями О(в), электрически переключаемых с помощью сигналов от счетчика 16 в течение времени Тп) так, что О)(а) принимает последовательно М дискретных значений 0)тц) (1=1М), соответствующих дискретным значениям в от в=0,3 до в 66=5, при шаге Ь в=гп - в=0,2, После первого сумматора 11 напряжения, пропорциональные суммам у)+Вт(8), подаются на квадраторы 12 и далее их квадраты суммируются вторым сумматором 13, Его выходное напряжение, имеющее в пределах времени Т(п мелкоступенчатую форму с шагом времени Л т=Т(в/м, меняется за время Т)у) так, что оно сначала уменьшается, затем после прохождения через...

Номер патента: 1718889

Опубликовано: 15.03.1992

Авторы: Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/60

Метки: аппаратов, дистрактор, остеосинтеза, рамных, съемный, чрескостного

...16, оси которых расположены параллельно боковым граням 17 и основаниям 18 корпуса 14 и с пазами 19 на боковых гранях 17, сообщающимися с отверстиями 16, опорные концы 20 бранш 7 выполнены с цилиндрическими валиками 21 со скошенными лысками 22 в средней части валиков 21, установлены в отверстиях 16 и фиксированы рычагами 13, размещенными в пазах 19 кронштейна 6 и контактирующими с лысками 22 валиков 21.Сьемный дистрактор используют следу. ющим образом.Рамный аппарат чрескостного остеосинтеза содержит рамку, два репонирующих узла со стержнями, ввернутыми в один костный отломок конечности, и два репонирующих узла со стержнями, ввернутыми во второй костный отломок. При этом в репонирующих узлах, закрепляющих второй костный отломок,...

Номер патента: 1718887

Опубликовано: 15.03.1992

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/60

Метки: аппарат, конечности, разработки

...б) содержит 40дополнительный поворотный кронштейн 17с фиксирующей гайкой 18, который обеспечивает возможность поворотного перемещения костного отломка относительнопродольной оси рамки (шестая степень перемещения). На практике возможно использование репонирующих узлов 6 и 7 взависимости от особенностей переломовбедра и голени.Узел соединения пластин 3 и 4 выполнен в виде заклепки-шарнира 19, трех стяжных винтов 20 и трех неповоротныхступенчатых сухарей 21 с резьбовыми отверстиями, Каждая пластина 3 и 4 выполнена с тремя дуговыми пазами 22 и 23, 55равномерно расположенными по окружности, и попарно сдвинутыми при коллинеарном положении рам 1 и 2, В каждом дуговомпазе одной пластины, например пластины3, оасположен неповоротный ступенчатый...

Номер патента: 1718880

Опубликовано: 15.03.1992

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/58

Метки: глубиномер

...между заКрепленными в нем стержнем 3 и ручкой 4 и с поперечным стопорным винтом 10, корпус 1 выполнен с продольной прорезью 11 под винт 10, стержень 3 выполнен в виде иглы; измерительная шкала 7 расположена вдоль прорези 11, а риска 8 - на ползуне 9.Глубиномер используют следующим образом.Отпускают винт 10 и выдвигают стержень 3 из корпуса 1 до упора, после чего затягивают винт 10, Затем прокалывают мягкие ткани конечности в точке установки стержня-фиксатора до упора острия стержня 3 на костном отломке. Затем отпускают винт 10 и опускают корпус 1 до касания его стержень выполнен в виде иглы, Измерительная шкала 7 расположена вдоль прорези 11, а риска 8 - на ползуне 9. Прокалывают мягкие ткани стержнем 3 до упора в кость и...

Номер патента: 1716363

Опубликовано: 28.02.1992

Авторы: Осташенков, Плавинский, Прусс, Ремизов

МПК: G01M 13/02

Метки: нагружающее

...его диаметра. Радиально-упорные подшипники, несущие осевую силовую нагрузку, из конструктивных соображений выбраны с большими посадочными диаметрами, следовательно, и более тяжелые, Наличие силовых торцовых дисков корпуса также утяжеляет конструкцию.Цель изобретения - уменьшение габаритов и веса нагружающего устройства.Поставленная цель достигается расположением элементов, несущих осевую силовую нагрузку, внутри элементов не несущих осевую силовую нагрузку, Для этого в крышке корпуса выполнен полый вал, выходное зубчатое колесо редуктора установлено на последнем с возможностью вращения, передача винт-гайка размещена в осевом отверстии генератора волн и внутри полого вала, гайка передачи установлена в последнем с возможностью осевого...

Номер патента: 1713611

Опубликовано: 23.02.1992

Авторы: Бессонов, Будников, Ремизов

МПК: B01D 19/00

Метки: нефтегазовых, разделения, сепаратор, смесей

...показан) через патрубок 2 вводится в конический расходящййся насадок 3, расширяетсяе нем, затем направляется в диффуэор 7, вкотором продолжается ее расширение.с поевцьв направляющих пластин 8 и 9, снэчавэ в одном, э затем в другом (перпендкулярном) направлении, При этом пласти 10 15 20 25 30 35 40 45 50 55 нц 3 и 9 расчленяют поток на множество расходящихся струек. Из диффузора 7 они попадают в пакет распределительных пластин 12, в котором осуществляется распределение струек и их разлив тонким слоем по пластинам 12 пакета, Из пакета распределительных пластин 12 жидкость перетекает на наклонные нефтесливнце полки 10, растекается по ним тонким слоем и далее попадает в емкость сепаратора. Обеспечение равномерного разлива жидкости...

Номер патента: 1710027

Опубликовано: 07.02.1992

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/88

Метки: глубиномер

...17 под фиксатор 15. Корпус1 выполнен с фиксирующим элементом 18на крепежном конце 2, а упор 6 в виде ша. рового сегмента, плоская поверхность которого совпадает с поперечным сечениемцилиндрического конца 11,Глубиномер используют следующим образом,Для установки стержня аппарата чрескостного остеосинтеза предварительно по рентгеноснимкам определяют точку установки иориентацию стержня, производят узкий разрез мягких тканей до кости, вводят в разрезмягких тканей цилиндрический полый защитник и через него сверлят сквозное отверстиев кости через оба кортикальных слоя. Послеэтого производят измерение поперечногоразмера кости глубиномером.Глубиномер в исходном состоянии вводят в узкий разрез мягких тканей до упораторца корпуса 1 в наружную...

Номер патента: 1710026

Опубликовано: 07.02.1992

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/66

Метки: аппарат, остеосинтеза, чрескостного

...чрескостными резьбовыми стержнями 7. Каждый торец 2 и 3 выполнен в виде установленных в одной плоскости планки 8 и пружинной пластины 9. Планки 8 имеют на одних концах 10 натяжные винты 11 и направляющие штифты 12, а на других концах 13 отверстия 14, в которых установлены с возможностью осевого перемещения и фиксации направляющие штифты 12 смежных торцов Я и 3. Пластины 9 выполнены с загнутыми концами 15, закрепленными на боковых стенках рамы 4, и с отверстиями 16 под натяжные винты 11. Аппарат используют следующим образом,При сборке рамы 4 из двух частей оставляют рабочий зазор между смежными торцами 2 и 3. После установки стержней 7, закрепления опоры 1 на стержнях 7 и выставления костных отломков в оптимальное для остеосинтеза...

Номер патента: 1710025

Опубликовано: 07.02.1992

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/66

Метки: аппарат, кисти, лечения, пальцев, переломов, фаланг

...15, выполненной в виде скобки 16, размещенной на верхней 17 и боковых 18 и 19 поверхностях планки 4. Стержни 3 выполнены с рабочей частью 20 по типу метчика и с хвостовиком 21 под ключ, а продольные плоскости симметрии планок 4 отклонены от плоскости шарнирного двухзвенника 5 на угол 10-15 О.Аппарат используется следующим образом.Предварительная сборка аппарата включает установку необходимого числа узлов 2 крепления на планки 4. Наложение аппарата на палец больного производится в следующем порядке.По рентгенограмме определяют точки установки стержней 3 в костные отломки, сверлят в них отверстия под углом 10-15 к продольной плоскости пальца, минуя сухожилья разгибателей, затем ввертывают стержни 3 в костные отломки, подводят планки 4 к...

Номер патента: 1708318

Опубликовано: 30.01.1992

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61F 5/01

Метки: верхней, конечности, фиксации

...каждого ложемента по четырем степеням движения: движение вдоль рамки 19 по прорезям 20, движение поперек рамки 19 вдоль удлиненного отверстия 27 сухаря 28, поворот вокруг оси штанги 26 и поворот вокруг оси винтов 30, Возможна также регулировка ложемента по высоте путем введения прокладок под ложемеит,Узел фиксации выполнен в виде Г-образного рычага 31, нижний конец которого при помощи шарнира 32 (фиг, 6) закреплен на кронштейне 33 платформы б с воэможностью откидывания в вертикальной плоскости 24. Верхний конец Г-обраэного рычага 31 снабжен ложемеитом 34, который шарнирно установлен на рычаге 31 и создает давление на наружную поверхность предплечья. В средней части рычага 31 шарнирно закреплен откидной винтовой упор 35 со сферической...

Номер патента: 1702075

Опубликовано: 30.12.1991

Авторы: Ремизов, Шванке

МПК: F17C 3/00

Метки: газа, сжиженного, транспортирования, хранения

...последнего, а второй нетеплоизолиров ный также с обратным клап; ном ссединяег пространс 1 во между ксжухом емкос и емкостью с нижней точкои резервуара,Сущность изобретения заключается в том, что с повышением давления в резервуаре ввиду испарения жидкости часть криожидкости вытесняется из резервуара с нижней его части и по теплоиэолированному трубопроводу поступает в пространство мех;д; кожухом и стенками емкости для охлаждения последних и адсорбента, содержащихся в емкости, при этом сорбционные свойсгва адсорбента улучшаются, что приводит к дополнительному ло,лощению им паоо жидкости иэ г 1 одчшки резервуара, а образованный в результате нагрева жидкости от соприкосновения со стенками емкости гаэ 1 гтунает в резервуар по нетепло;...

Номер патента: 1701301

Опубликовано: 30.12.1991

Авторы: Иванов, Кабанов, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/60

Метки: аппарата, остеосинтеза, стержень, чрескостного

...большого сопротивления стержню при его ввертывании в отверстие костного отломка 6 и прикладывании увеличенного момента кручения к хвостогзику 4 может произойти скручиваниа стержня в его са. мом слабом сечении, т.с, в сечении 5, Таким образом, скручивание хвостовика 4 предотвращает излом стержня нэ самонарезг ой части,и потерю отггомэнной самонэрез; ой части внутри костного отломка,На практике одновременно испол,зуют стержни с разными диаметрами самонэрезной части, следователь.га, г.еобходимо иметь такое же количество горцовыхго чей, сколько типоразмеров стержней используется. Для того, чтобы одним к гючом можно было ввертывать-вывертывать стержни гнобых диаметров, необходимо сохранить одинаковым размер под г,Ягой хвостовиков...

Номер патента: 1700646

Опубликовано: 23.12.1991

Авторы: Иващенко, Ремизов, Степаненко, Чуприн

МПК: H01M 10/42

Метки: аккумуляторной, батареи, подготовки, работе, разряженной, шахтной

...Это приводи к сокращению всего цикла подготовкИ батареи к работе. к работе снимают крышку с батарейного ящика, заряжа:от батарею постоянным токам до величины зарядной емкости, равной ",5 от номинальной емкости, кратковременно оазряжают батарею током 0,15 - 0,25 Сн. затрачивая при разряде емкость 11 А.ч, и закрывают крышку батарейного ящика.Проведенные замеры показали, что после кратковременного разряда, при котором затрачивается емкость 11 А,ч, достигается снижение газовыделения до безопасной величины 2 - 3 л/ч на один аккумулятор, Разряд с меньшим количеством разрядной емкости не снижает газовыделения до этой безопасной величины. ВеличинаСоставитель И, НайдинаРедактор Н, Лазоренко Техред М,Моргентал, Корректор Н. Король...

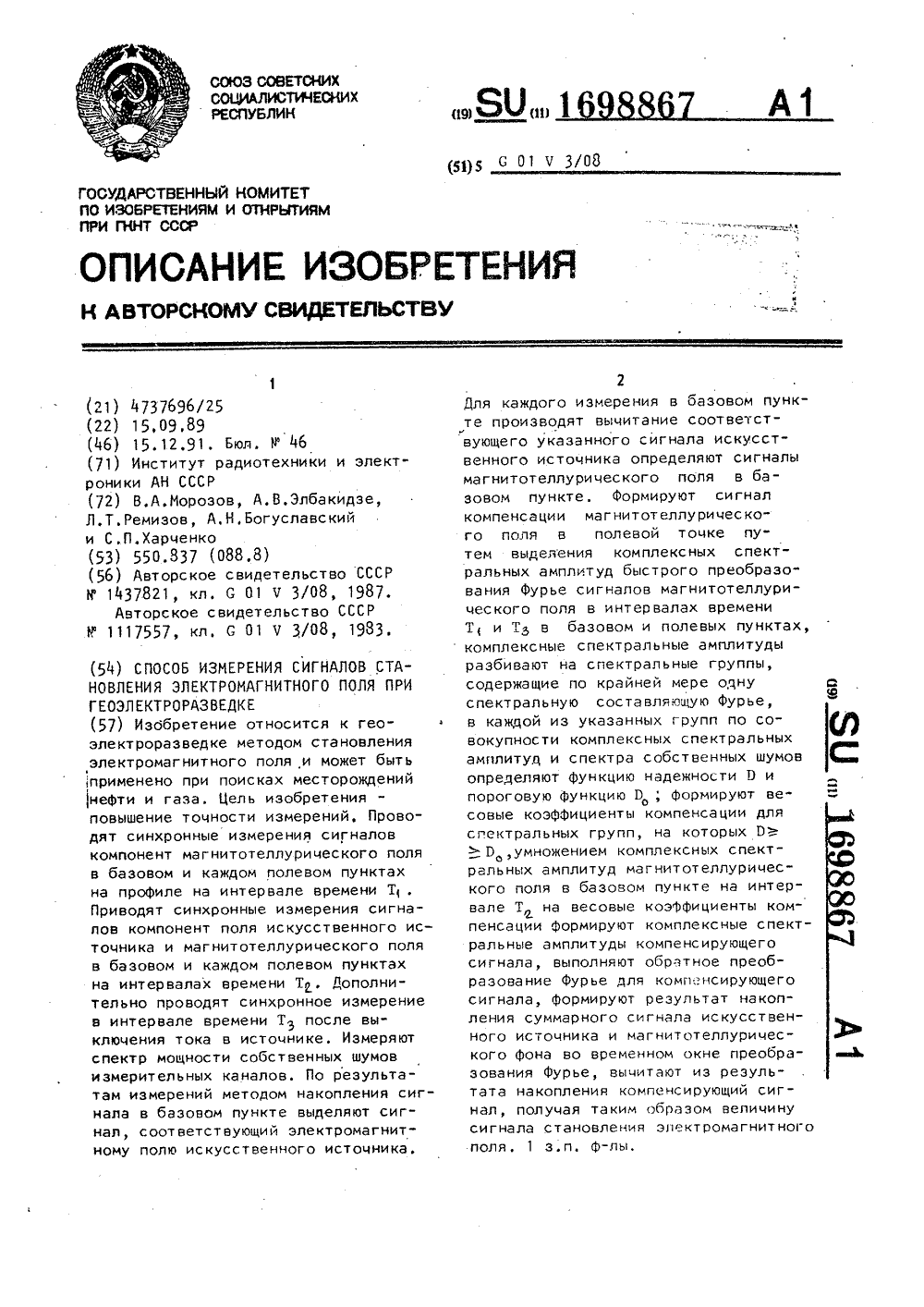

Номер патента: 1698867

Опубликовано: 15.12.1991

Авторы: Богуславский, Морозов, Ремизов, Харченко, Элбакидзе

МПК: G01V 3/08

Метки: геоэлектроразведке, поля, сигналов, становления, электромагнитного

...на этапе обучения было зафиксировано Й(с ) ( К (с ) по исследуемому либо компенсирующим каналам, компенсацию не производят: в 25этой группе частот весовые компенсирующие множители У, (с) (- 2, 3,., 1) полагают равными нулю, в остальных группах частот сохраняют найденные при обучении весовые множители Ч; (с,) (з. = 2 1), Ы(ь) при этом всегда равен 1лТаким образом формируют окончательные спектральные весовые множителиЧкомпенсирующих каналов Ы;учиты 35в ающие надежност ь да нных обу ча юще йвыборки, Реально этим обеспечивается значительное улучшение отношениясигналв тех группах частот, где помеха40зафиксирована достаточная надежностьобучения, и не ухудшенное по сравнеДалее выделяют последовательность отсчетов внешней помехи...

Номер патента: 1698048

Опубликовано: 15.12.1991

Автор: Ремизов

МПК: B25D 3/00

Метки: инструмент, ручной

...для тонколистового материала.На фиг, 1 изображен ручной инструментс двумя наложенными сечениями общийвид, на фиг. 2 - то же, вид сверху,Реечной инструмент содержит ударную1 п 1 гпи рабочую части, Последняя имеетпереднюю криволинейную поверхностиаЬсВ с стружкообразующими кромками аЬси акт, выходящими на лезвие аа, Рабочая1часть имеет рубочную кромку, обраэован 1 1ную режущими боковыми гранями аЬсбб аи актее а, также выходящие на лезвие аа",при этом образуется прокалывающий элемент в точке а.Ручной инструмент работает следующим образом,Под действием динамических усилий на ударную часты п 1 п 1режущие стружкообразующие кромки аЬс и аТ и лезвие аа внедряются ь ьырубаемый материал и на передней , риволинейной поверхности аЬсй...

Номер патента: 1448825

Опубликовано: 15.12.1991

Авторы: Грызулин, Ремизов, Рубинштейн, Фельдман

МПК: G01C 15/00

Метки: горизонта, горизонтального, направления, одного, передачи, поляриметрическое

...на связьваемьп горизонтах, а датчик-индикатор 1 положения плоскостиполяризации располагают неподвижнонкже точек установки теодолита. Тео"долит 2 имеет полую вертикальную осьвращения и отверстия в средней частизрительной трубы и ручке. На ручке.укреплен источник 3 излучения (лазер),после которого расположен поворотныйполяризационный Фильтр 4, позволяющий уменьшить интенсивность лазерного пучка. Отверстия на средней части зрительной трубы закрыты с обеихсторон компонентами колиматора 5.В канале вертикальной оси после коллиматора по ходу излучения жесткоукреплен поляризатор 6. Датчик-индикатор положения плоскости поляризацииможет быть выполнен из элементов известных Фотоэлектрических полимеров,Фиксирующих положение плоскости...

Номер патента: 1695482

Опубликовано: 30.11.1991

Авторы: Коробков, Ремизов

МПК: H02P 5/16

Метки: параметрический, скорости, стабилизатор

...40 45 50 сопро 1 ивление якоря электродвигателя 6 и сопротивление дополнительного резистора 7, ВслеДствие этоо переменнаЯ состаВлЯющэя в Виде импульсов голожительной полярности распределяется между резисторами 4 и 5, э часть ее, выделяющаяся на резисторе 5, действует непосредственно нэ неин верти рующем входе дифференциального усилителя 8. По логике работы этого диФференциального усилителя 8 положительные импульсы на указанном входе вызывают отрицательные импульсы тока на выходе дифференциального усилителя 8 и в цепи питания двигателя, что является реакцией стабилизатора на кратковременное (импуг 1 ьсное) повышение противоЭДС, Отрицательнь 1 е импульс 1 ы тока в цепи питания обуславливают появление положител ь ых импульсов на ненулевой...

Номер патента: 1695199

Опубликовано: 30.11.1991

Авторы: Кренц, Ремизов, Успенский, Шестериков

МПК: G01N 1/28, G01N 23/223

Метки: анализа, аэрозоля, образцов, приготовления, проб, рентгенофлуоресцентного, стандартных, твердых, частиц

...с помощью исследования их под микроскопом,Задача диагностирования проточной части газотурбинных двигателей решается на основе определения химического состава микрочастиц продуктов износа, возникающих и поступающих в газовый поток при возникновении повреждений деталей. Получение проб микрочастиц осуществляется путем установки в поток выходящих газов двигателя небольших (диаметр 20 мм) плоских металлических посеребренных пластин. Микрочастицы продуктов износа достигают рабочей поверхности пластин за счет отклонения в движении от линий тока газа вблизи препятствия (пластины). Получаемая проба представляет собой отдельно расположенные на рабочей поверхности пластины микрочастицы оксидов химических элементов, входящих в состав...

Номер патента: 1695027

Опубликовано: 30.11.1991

Авторы: Ремизов, Шванке

МПК: F17C 3/00

Метки: криогенный, резервуар

...по высоте. Значительная доля теплопритоков аккумулируется этим слоем и выносится в виде прогретой жидкости к поверхности раздела фаз. Верхний теплоприток, вызывая прогрев верхнего слоя жидкости, не создает условий для ее конвективного перемешивания и тем самым способствует температурному расслоению, которое вызывает быстрый рост давления в сравнении с равномерным прогревом.При повышении давления в газовой полости резервуара оршень 5, двигаясь в цилиндре 4, обеспечивает при помощи штока 3 перемещение пластины 2 из пористого материала. При этом происходит перемешивание жидкости в резервуаре с интенсификацией индуктивного теплообмена и перенос массы жидкости в пористой пластине 2 иэ одного слоя в другой. При этом давление в газовой...

Номер патента: 1693448

Опубликовано: 23.11.1991

Авторы: Поспелов, Ремизов

МПК: G01N 3/18

Метки: испытаний, образца, стойкость, термомеханическую

...маятнике приспособлений, Достаточная чувствительность достигается горизонтальным расположением Оси маятника, при атом маятник Г 11 эуНимает вертикальное положение, от ко.орого совершает колебательное движение при воздействии на образец импульса давления.Поскольку параметры импульса давления зависят и от давления воздуха, то перед началом испытаний в камере 12 устанавли. вают требуемое (например, соответствукэщее условиям эксплуатации конструкции) давление.После того, ак образец нагружен до создания на его поверхности требуемого нагряжения (на фиГ,2 - этО ,эастлжение) но расположением гаек б и 7 внутри рычагов можно обеспечить и сжатие) и в камере создано требуемое давление, включают источник 1 и воздействуЕот на Г 1 оеерхнГ 1 ст образца...

Номер патента: 1690749

Опубликовано: 15.11.1991

Авторы: Амельянец, Богомильский, Пчельников, Ремизов, Розовская, Тихомиров

МПК: A61F 11/04

Метки: имплантируемую, искусственного, передачи, сигнала, уха, часть

...8 возникает резонансная связь, носящая полосовой характер. Благодаря тому, что область локализации поля около поверхности электродов 1, 8 ограничена 1/6 длины замедленной волны Й, то при выборе достаточно большого расстояния между электродами 1, 8 связь будет только на низших полосах пропускания, что обеспечивает уменьшение влияния помех. Так как по радиусу электродов 1, 8 в зависимости от режимов работы (короткое замыкание или холостой ход) в первой полосе пропускания укладывается Аз /2 или Яз /4, то связь между электродами 1, 8 на низших полосах пропускания обеспечиваетсяпри расстояниях между электродами 1, 8 меньших, соответственно, К/3 и 28/3, где й - внешний радиус спиралей 2, 3 и 9, 10, Возбуждаемая в приемном электроде 8 волна...

Номер патента: 1682959

Опубликовано: 07.10.1991

Автор: Ремизов

МПК: G02B 9/34

Метки: монохроматический, объектив-коллиматор

...комбинат "Патент", г. Ужгород, ул.Гагарина. 101 Цель изобретения - уменьшение отраженного от поверхностей линз потока излучения.На чертеже изображена принципиальная оптическая схема объектива, где В 1,2.8 - положение паразитных изображений источника излучения от восьми поверхностей.Обьектив содержит двояковыпуклую линзу 1 отрицательный мениск 2, обращенный выпуклостью к источнику излучения, положительный мениск 3, обращенный вогнутостью к источнику излучения, и двояковыпуклую линзу 4, Источник излучения (не показан) размещается в фокусе объектива Я,В предлагаемом объективе хорошая коррекция сферической аберрации при высокой светосиле обеспечивается не с помощью "наслоения" безаберрационных апланатических поверхностей,...

Номер патента: 1681116

Опубликовано: 30.09.1991

Авторы: Андреев, Ремизов

МПК: F16L 9/18

Метки: криогенный, трубопровод

...секция 5-7 содержит внешнюю 9, внутреннюю 10 и боковые 11 и 12 стенки. Стенки 11и 12 могут быть выполнены газопроницаемыми,Криогенный трубопровод работает следующим образом.При заполнении собственно трубопровода 1 криогенной жидкостью сильфоны 8сжимаются за счет того; что газ, наполняющий их, конденсируется при охлаждениисильфонов, закрепленных на трубопроводе1, путем теплопроводности. Секции 5 - 7радиально перемещаются в сторонутрубопровода 1 на сильфонах 8, радиальные размеры которых уменьшаются, стенка 10секций 5 - 7 при этом находится в контактес охлажденной поверхностью трубопровода 1. В результате адсорбент 4 секций 5 - 7 охлаждается и активно адсорбирует остаточные газы вакуумированного межтрубного пространства 3.5 После...

Номер патента: 1678412

Опубликовано: 23.09.1991

Авторы: Аржанов, Вавилов, Завертайло, Петин, Ремизов, Симонов, Смоглюков

МПК: B01D 17/04

Метки: аппарат, нефти, подготовки

...И при значениях углов более0,03 боковины, как расположенные над желобом элементы, могут войти в нижнюю зону, эмульсия будет прилипать к элементамбоковин и в итоге приводет к срывутехнологического процесса,Выбор угла наклона сопел подачиэмульсии обусловлен эффективностью механического разрушения уплотненной идостаточной прочной нижней части промежуточного слоя. Как известно, нижняя часть .промежуточного слоя состоит в основном измелкодисперсных капель недоразрушенной эмульсии и связанных остатков межфазных оболочек разрушенных глобул,составленных из мехпримес й размером0,25 мм и менее, смол и асфальтенов. Разрушение этой части требует достаточнойэнергии струй эмульсии и определенных углов их воздействия,Так при значениях...

Номер патента: 1674825

Опубликовано: 07.09.1991

Авторы: Кабанов, Костюк, Ремизов, Самоцветов, Фурдюк

МПК: A61B 17/66

Метки: остеосинтеза, чрескостного

...торцами с внутренней стенкой замыкающей скобы 16, причем прорези 2 на концах скоб 16 и 17 выполнены открытыми. На наружной стенке скобы 16 выполнены боковые выступы 21 для предотвращения расширения прорезей 2. При установке скобы 16 резьбовую стяжку 18 пропускают в концы прорезей 2. Скоба 16 обеспечивает необходимую жесткость аппарата и выполнена быстросъемной. 5 10 15 20 25 30 35 40 45 50 55 Плавные незаостренные концы рамы 1 повышают удобство пользования аппарата больными,П р и м е р, Данн е аппарата для костей предплечья: длина рамы 1 250 мм; ширина стенок рамы 1 25 ллм; толщина сторон 3 рамы 1 3 мм; расстояние между стенками рамы 1 60 мм; ширина прорезей 2 - 4 мм, материал - титановая полоса, способ изготовления - гибка...

Номер патента: 1673100

Опубликовано: 30.08.1991

Авторы: Ремизов, Рябой, Самоцветов, Фурдюк

МПК: A61B 17/66

Метки: аппаратов, стержневых, установки

...направлением резьбы и снабжен упорным съемным разрезным кольцом 18, предназначенным для обеспечения невыпадения винта 7 иэ отверстия 13 корпуса 5 при неэатянутом стяжном винте 6. Каждая губка 9 резьбовым отверстием установлена на соответствую 5 10 15 20 25 30 35 40 45 50 щем участке резьбы (16 или 17) ходового винта 7 и гладким отверстием установлена на направляющем стержне 8, Каждая губка 9 снабжена угловым захватом 10 уменьшенной толщины, например 1 мм. Это необходимо для фиксации чрескостных стержней 3 в случае их наклонного положения, что имеет место в большинстве случаев,Концы стяжного винта 6, ходового винта 7 и чрескостного стержня 3 выполнены с квадратным сечением под ключ одного размера, что обеспечивает удобство в...
