Полежаев

Номер патента: 1001225

Опубликовано: 28.02.1983

Авторы: Жуков, Иоффе, Паутов, Полежаев

МПК: H01J 1/30, H01J 9/02

Метки: автокатода, многоострийного

...острияс координатой п -- 1./2 п, Затем впроиссе электроискровой обработкизаготовку 1 перемещают в направлении 35АА , которое составляет с осью симметрни ВВ" изготавливаемого острияугол о, равный необходимому полууглу конуса при вершине острия. Расстоянке, на которое передвигают 40заготовку относительно проволочногоинструмента 2, составляет и = 2/2 п,Затем заготовку 1 возвращают в исходное положение, проволочный инструмент подводят к точке с координатой и = 2/2 п являющейся вершиной2.второго изготавливаемого острия,после чего опять в процессе электроискровой обработки заготовку переме 1щают в направлении, параллельном ААЗатем процесс повторяют.После этих операций проволочныйинструмент снова подводят к вершинепервого острия и и в...

Номер патента: 994730

Опубликовано: 07.02.1983

Авторы: Ляшевич, Папулов, Полежаев

МПК: E21C 41/00

Метки: гидроотвале, горных, пород, укладки, хвостохранилища

...6 и 7, В бассейн, установленный в зоне намыва и заполненный жидкостью, например водой, помещена плавучая платформа 8. Йа платформе жестко закреплена телескопическая опора 9, которая предназначена для изменения угла подъема выпускной трубы 10 в вертикальной плоскости. Выпускная труба подключена к магистральному пульпопроводу 11 с помощью гибкого соединения 12. Пульпопровод 11 снабжен переключателем потока 13 (задвижки или шиберный переключатель и т.п,) . Поворот выпускной трубы в горизонтальной плоскости осуществляется с помощью пропеллера 14, закрепленного на валу реверсивного электродвигателя 15. Для заполнения бассейна водой на выпускной трубе установлен водоотделяющий аппарат 16. Бассейн 1 и надувная платформа 8:выполняются из...

Номер патента: 989061

Опубликовано: 15.01.1983

Авторы: Балабуркин, Битимбаев, Моргачев, Полежаев, Фризен, Цой

МПК: E21B 19/24

Метки: бурильной, зажима, направления, штанг

...машины.На фиг. 1 изображено. устройство, общий вид; на фиг. 2 - разрез А-А на Фиг. 1; на фиг. 3 - устройство, нид спереди(упор условно не показан)Устройстно для зажима и направления штанг соСтоит из корпуса податчика 1, встроенного в него цилиндра 2, поршня со штоком 3, который вы полнен заодно с клином 4, взаимодействующим с рычагами 5 кулачков б. При этом конус снабжен канавкой 7, взаимодействующей с фиксатором 8, выполненным в виде цилиндра со срезанным по образующей сегментом. Фиксатор 8 установлен на опоре 9, а возвратная пружина 10 установлена на рычагах 5. На чертеже также указаны штанга 11 и коронка 12. Конус выполнен переменного радиуса с конусами 13-17.Устройство работает следующим образом.При крайнем правом положении...

Номер патента: 964146

Опубликовано: 07.10.1982

Авторы: Бубис, Куренная, Ляшевич, Полежаев

МПК: E21C 41/00

Метки: горизонтальным, залеганием, месторождений, открытой, пластов, пологим, разработки

...4. Под пластом 3находится слой пустых пород 5, выемка 1 Окоторого производится земснарядом 6. Отземснаряда 6 отходят плавучий пульпопровод 7, а также пульпопровод 8, уложенныйна гидроотвале.Укладка пород на гидроотвале осуществляется через выпуски 9. Удаление осветленной воды производится с помощью плавучей насосной станции 10 по водоводу 11,Способ осуществляют следующим образом,Выемка вскрышной толщи 1 производится гидромониторами 2. Затем при помощиэкскаватора 4 происходит разработка пласта 3 полезного ископаемого.Ниже пласта 3 земснаряд 6 разрабатывает слой пустых пород 5, причем вынимается минимальный объем пород, необходимыйпри создании условий для перемещения земснаряда 6. В выемку, образованную приработе земснаряда 6,...

Номер патента: 939296

Опубликовано: 30.06.1982

Авторы: Высоцкая, Липлянин, Полежаев, Слукин, Суровцев

МПК: B29H 21/04

Метки: композиция, предотвращающая, резиновых, слипание, смесей

...следующей методике. Гранулы резиновой смеси обрабатывают изолирующим составом погружением в него на 20-30 с и высушивают при комнатной температуре. Подготовленные таким образом гранулы засыпают в специальное устройство и подвергают прессованию при удельном давлении 180-200 г/см . 3 ф Испытания проводят после выдержки гранул под нагрузкой в термошкафу при 70-100 С в течение 2,6 и 1 О ч. 6 фП р и м е р 1 , 0,1 г метилового эфира целлюлозы (метилцеллюлозы) замачивают в 20 мл горячей водыю80 С. Затем к полученному коллоидному раствору добавляют 5,0 г бентонита, 0,5 г тонкодисперсного технического углерода ПМи 74,4 мл воды. Композицию перемешивают в миксере типа "Воронеж" при скорости вращения мешалки 7000 об/мин. Таким образом, получают...

Номер патента: 937896

Опубликовано: 23.06.1982

Авторы: Авдуевский, Исмаилов, Папуша, Пирумов, Полежаев

МПК: F23G 7/06

Метки: азота, обезвреживания, окислов

...предварительного охлаждения высокотемпера"турного газового потока. Причем приохлаждении газового потока дозированным впрыском воды обеспечиваетсяне только охлаждение, но и снижаетсянеобходимое количество водорода длянейтрализации окислов азота. При температуре более 1300 К происходит дис.социация водяного пара ( уравнение 31 зс образованием ионов водорода и гидроксильной группы, причем водородактивно вступает в реакцию с кислородом, находящимся в потоке,При понижении температуры в зоне 20реакции ниже 2000 К значительно увеличивается время релаксации потока,что значительно увеличивает габариты устройства для нейтрализации ИО,.Поэтому диапазон нейтрализации следует поддерживать в пределах 20002800 К. Диапазон температур...

Номер патента: 934019

Опубликовано: 07.06.1982

Авторы: Зверев, Каспиев, Моргачев, Полежаев

МПК: E21D 3/00

Метки: агрегат, бурения, восстающих, проходки, скважин

...(фиг. 3) против часовой стрелки набегающей ветвью является цепь 17, конец которой закреплен в правом верхнем углу рамы 4, таким образом звездочки 14 перемешают каретку 12 вправо. Цепь 16 на звездочке 14 в верхней части рамы 4 является обегающей ветвью, а на звездочке 15 - набегающей. Конец набегающей цепи на звездочке 15 закреплен в правом нижнем углу рамы 4. Таким образом и звездочки 15 перемешают каретку 12 вправо, исключая ее перенос при перемешении по раме 4. Второй конец цепи 17 закреплен в левом нижнем углу рамы 4, а цепь 16 -- в верхнем левом углу рамы 4. При реверсировании привода 13 вторые концы цепей 16 и 17 являются набегаюгцими ветвями и перемещают каретку 12 влево. Привод 13 - самотормозяший, это позволяет фиксировать...

Номер патента: 926288

Опубликовано: 07.05.1982

Авторы: Ляшевич, Папулов, Полежаев, Федоров

МПК: E21C 41/00

Метки: гидравлической, горных, отвалы, пород, укладки, хвостохранилища

...и вводят ее в работу (например, карту 1 Ч) . Таким образом (только по мере крайней необходимости) производят постепенное отчуждение земельной площади, отведенной под гидроотвал, картами намыва.Известно, цто заполнение гидроотвалов (карт намыва) грунтом происходит значительно быстрее, чем осушение и консолидация намытого в них грунта. Поэтому предлагаемый способгидроскладирования основан на варьировании картами намыва и выборе оптимальнь 1 х размеров их площадей, толщины намываемых породных слоев в ярусах, очередности намыва грунта по картам и методов раскладки на них пульпы с учетом Фильтрационных свойств складируемых грунтов в конкретных гидролого-климатических и горно-геологических условиях района работ.Поскольку на одном...

Номер патента: 909036

Опубликовано: 28.02.1982

Авторы: Ляшевич, Полежаев, Хрулев

МПК: E02F 3/88

Метки: грунтозаборное, земснаряда

...закругленной подобно экрану, образуя с ним кольцевой зазор с струенаправляющими выходными отверстиями 4. Коллектор 5 в виде тора охватывает всасывающую трубу и выходящими из него патрубками 6 приварен к верхнему основанию обечайки, а входным патрубком 7 присоединяется к водоподводящей магистрали. Между экраном и обечайкой на некоторой длине конической части и на длине закругления неподвижно установлены криволинейные направляющие 8, имеющие изогнутую поверхность в поперечной плоскости на протяжении кольцевого зазора, Направляющие 8 в закругленной части также криволинейны и расположены под углом к выходу из зазора. Часть направляющих 8 могут фф быть направлены в одну сторону, а другая - в противоположную.Устройство работает следующим...

Номер патента: 901502

Опубликовано: 30.01.1982

Авторы: Куликов, Моргачев, Полежаев

МПК: E21D 9/10

Метки: буровая, портальная, шахтная

...28, 29 и 30, 31, соединенных шарнирно между собой, с несущей 7 и опорной 27 балками. Комплекты рычагов соединены тягой 32. На рычаге 28 шарнирно закреплен силовой цилиндр 33, шток которого шарнирно соединен с несущей балкой 7, а на рычаге 30 - силовой цилиндр 34, шток которого шарнирно соединен с опорной балкой 27. Вторая пара ходовых катков 35 закреплена на манипуляторах 3,Портальная шахтная буровая установка работает следующим образом.В транспортном виде буровой установки (фиг. 3) механизмы занимают следующее положение.Фиксаторы 12 приведены в зацепление с отверстиями 13 оснований 4 манипуляторов 3. Собачки 21 и 22 выведены из зацепления с зубчатыми венцами 23. Силовые цилиндры 33 и 34 выключены и механизмы подъема находятся в...

Номер патента: 847050

Опубликовано: 15.07.1981

Авторы: Игнатов, Полежаев, Репин, Чирков

МПК: G01F 13/00

Метки: питатель, подачи, порошковых

...трубы.Для достижения цели в устройствовведена обойма, а в корпус введенстакан, установленный концентричноотносительно корпуса, при этом баллончики размещены в обойме, установленной внутри стакана, дно которогосвязано с трубопроводом газа высокого давления.На фиг. 1 показано предлагаемоеустройство; на Фиг, 2 - вид А нафиг, 1; на фиг. 3 - узел 1 на фиг,1(наконечник баллончика в разрезе).Устройство содержит корпус 1,выполненный в виде кольца с пилонами 2, на которых укреплен стакан 3.В стакане 3 установлена обойма 4 струбообразными баллончиками 5. Баллончики 5 заполняются порошком иимеют наконечники б с конусными отверстиями, Обойма 4 удерживается встакане 3 с помощью стопорного винта 7, Донная часть Б стакана 3 соединена трубопроводом 8 с...

Номер патента: 835822

Опубликовано: 07.06.1981

Авторы: Абилова, Борзенкова, Голубкова, Коваль, Кудинова, Кучерова, Налета, Новиков, Полежаев, Шкодина

МПК: B29H 21/04

Метки: веществ, изолирующая, композиция, основеповерхностно-активных

...96 Время до полного разрушения пены, миипия мас, 9 й впересчетена активноевещество мас, 9 О впересчетена активноевещество примера мас, 9 б мас. й Прототип Таблица 2 Влияние изолирующих композиций на физико-механические показатели брекерной резины и прочность ее связи с кордом 23 КНТСПрочность связи резины 29 Вел 332 с кордом по Н-методу, кН/м Эластичность по отскоку,о)о10,9 11,1 11,011) 10,9 10,9 11,9 12,0 12,0 12,3 12,1 12,0 48 48 47 47 48 48 600 605 600 580 600 610 76 77 78 77 78 76 25,8 26,0 24,8 25,5 25,0 24,8 7,6 7,7 7,7 7,5 7,7 7,5 ПрототипТо же25811 Испытания эффективности защитного Гранулы, обработанные композициями. действия изолирующих композиций пока прототипами и композициями примеров 2,зали следующее, 8 и 11, не слипаются...

Номер патента: 833260

Опубликовано: 30.05.1981

Авторы: Александрова, Богомолова, Гармашова, Грунис, Момот, Полежаев, Смородинцев, Таранова

МПК: A61K 39/12

Метки: вакцинный, вируса, гриппан325(h1, штамм

...Д,И. Ивановского У ГКВ3 8332Морфология штамма Н/32/5 (НИ 1) полиморфная структура, типичная для вируса гриппа.Антигенная, структура - Н 1 И 1, В перекрестной РТГА вакцинный штамм взаимодействует с антисывороткой А (Хаба 5 ровск) 1/77 (Н 1 И 1) до гомологичного титра и не реагирует с антисывороткой к вирусу А(Ленинград)134/7/57 (Н 2 И 2).Штамм Н/32/5 (Н 1 И 1) обладает высокой репродукционной активностью на развивающихся курина эмбрионах,в которых накапливается до ",5 Ч ЭИД 50/0,2 мл в течение 48 ч при 34 С.Агглютинирует эритроциты кур в раз ведении 1:256.Репродукционная активность при 40 С снижена на 7,753 ИД 50/0,2 млцо сравнению с репродукцией при 32 С,Проявляет стабильность биологи О ческих признаков в течение 5 пасса" .жей на...

Номер патента: 826377

Опубликовано: 30.04.1981

Авторы: Лазутин, Оранжереев, Полежаев, Шеин

МПК: G06K 15/20

Метки: координат, съема, трубки, экрана, электроннолучевой

...вырабатывается последовательность тактирующих сигналов. По этим сигналамв начальный момент работы производится отключение от модулятораЛТ 9 информационного видеосигнала, подсветка в течение одного кадра рабочей части растра и запись в регистр 11 кода,.соответствуюЩего числу дискретныхэлементов разложения участка строки,который электронный луч проходит завремя, равное минимальной задержкесигнала в тракте съемника 13 координат.В результате прохождения электронного луча под апертурой съемника 13координат в последнем возникает сигнал, по которому прекращается заполнение счетчика 7 адреса и из его содержимого в блоке 6 вычитается код11 регистра (строба подсветки). Полученный код промежуточной точки заносится в первый регистр 10,На время...

Номер патента: 797697

Опубликовано: 23.01.1981

Авторы: Васильковская, Зеленецкий, Полежаев, Шишов

МПК: A61M 5/00

Метки: взятия, декаль-цинации, крови

...весовой или объемной дозировке.5Дно контейнера имеет штуцер 12 с запрессованной в его канал иглой 5 и цилиндрическую головку 13 с гнездом для иглы 6, Игла 6 запресована в осевой канал головки 13 и служит для сообщения сосуда 8 с атмосферой через каналы 14, выполненные в стенках гнезда.,Устройство работает следующимобрезом,Контейнер 1 соединяется с помощью 15 игл 5 и 6 с сосудом для сбора крови (после обработки пробки флакона ,спиртом или йодом) и прочно фиксируется в вертикальном положении на пробке 7 сосуда 8, Переворачиванием фла кона, содержащего 50-100 мл раствора глюкозы, смачивают сорбент в контейнере, затем иглой 3 производится пунк. ция вены реципиента, при этом зажим 4 находится в положениизакрыто.Затем перемещением...

Номер патента: 780189

Опубликовано: 15.11.1980

Авторы: Полежаев, Рассказов, Смирнов, Шерейко-Леонтьев

МПК: H03K 13/20

Метки: аналог-цифра

...по линейному закону.Объем .счетчика 5 на несколько по - рядков меньше объема счетчика 9 иравен количеству импульсов, поступающему с блока 4 за время, равное времени интегрирования интегратором 2образцового напряжения источника 1 отнуля до порога срабатывания компаратора 3. Когда счетчик 5 полностьюзаполнится импульсами, происходит егопереполнение, и счет начинаетсясначала.При заполнении счетчика 9 заданным количеством импульсов на его выходе Формируется сигнал (О 9), кото -рый, поступая на блок 8 управления,отключает измеряемое напряжение(О ) от интегратора 2 и подключаетк нему источник 1. Абсолютная величина напряжения на выходе интегратора2 начинает уменьшаться по линейномузакону, но сброса счетчика 9 не про .исходит, и заполняющие...

Номер патента: 770934

Опубликовано: 15.10.1980

Авторы: Борисовец, Куприн, Липман, Полежаев, Ханзин, Чистяков

МПК: B65B 13/00

Метки: бревен, оплотных, соединения

...для каната.Цель дости=ается тем, что для соединения оплотных бревен применяется канат, состоящий из скрученных капроновых прядей, с двух сторон каждой планки на канате завязаны узлы, расстояние между которыми соответствует глубине отверстия бренна и толщине планки, при этом длина планки больше диаметра отверстия бревна, а толщина и ширина меньше диаметра отверстия бревна.На фиг. 1 изображена связь оплотная; на фиг. 2 - связь оплотная, соединяющая оплотные бревна.Связывающее приспособление состоит из капронового крученого каната 1, двух планок 2 и имеет четыре простых узла 3 и 4. Для соединения оплотных бревен 5 планки 2 располагаются ндоль оси каната и в таком виде пропускаются в отверстия оплот" ных бревен до полного выхода из них,...

Номер патента: 711521

Опубликовано: 25.01.1980

Авторы: Полежаев, Севаторов

МПК: G02B 27/34

Метки: автоколлимационной, зрительной, сетки, трубы, узел, формирования

...устранение параэитных рефлексов,Указанная цель достигается тем,что призмы со штрихами пространственно разнесены и между ними размещен дополнительно клин, ребро которого параллельнб одному из штрихови перпендикулярно к другому штриху,нри этом на одну иэ рабочих поверхностей клина нанесено светоделительное покрытие, а на другую - покрытиес просветлением.На чертеже изображена схема узлаформирования сетки.На призмах 1 и 2 нанесены взаимноперпендикулярные зеркальные штрихи3 и 4, подсветка которых осуществляется лазером (на чертеже не изображен) . Между призмами расположен свето"делительный клин 5.Штрих 3 параллелен ребру клина 5.Свет, попадающий в призму 1,отражаясьот зеркального штриха 3, проходитпросветленную поверхность светоделительного...

Номер патента: 692783

Опубликовано: 25.10.1979

Авторы: Бурданыкин, Дудин, Иванов, Карцев, Колбецкий, Полежаев

МПК: C03B 19/06

Метки: кварцевого, стекла, термоусадочного, формования

...материала, например графита, снабженную снизу двумя зубчатыми рейками 10, входящими в зацепление с шестернями 11, соединенными с приводом 12 горизонтального передвижения каретки. На плите каретки имеются гнезда, в которые свободно вставляются платформы 13, выполненные из жаропрочного материала, например графита. На платформах 13 соосно устанавливают графитовые Формы 14 и подлежащие остекловыванию заготовки изделий 15,Привод 16 предназначен для вертикального перемещения платформ и подачи их в камеру термообработки. Привод 17 осуществляет вращение платформ.Устройство работает следующим образом. . 20В камере термообработки 1 и форкамере 2 при закрытом вакуумном затворе 9 создают вакуум, после чего включают нагреватель б и достигают...

Номер патента: 679400

Опубликовано: 15.08.1979

Авторы: Казарин, Королев, Полежаев

МПК: B28B 21/24

Метки: головка, прессования, радиального, станка, трубчатых

...1.Головка станка радиального прессования трубчатых изделий из бетонных смесей состоит из вертикально подвижного приводного вала 1 с закрепленной на нижнем конце ступицей 2, на которой закреплены верхнийраспределительный 3 с лопастями 4и нижний 5 диски, причем между дисками 3 и 5 размещены укатывающиеролики б, смонтированные на нижнемдиске 5,Диаметр распределительного диска 3 меньше внутреннего диаметра формуемой трубы на 1,0-1,5,диаметранаибольших частиц уплотн.яемой смеси.между дисками 3 и 5 установленарегулируемая по высоте отражательная диафрагма 7 с вырезами для прохода укатывающих роликов б.Диафрагма 7 фиксируется от проворота относительно ступицы 2 при помощи шпонки 8, а от вертикальныхперемещений установленными болтами...

Номер патента: 662399

Опубликовано: 15.05.1979

Авторы: Бахчеванов, Гердт, Исаков, Педро, Полежаев

МПК: B61K 5/04

Метки: подъема, постановки, путь, рельсов, сошедшего, средства, транспортного

...,посредством шаровых опор телескопические домкраты 3, опирающиеся шаровыми пятами в опорное основание 4, имеющее стопосьт 5 и распорный клин 6 для зацепления основания к рельсам, гидропривода 7, высоко- напорные шлайги 8 и трехходовой кран 9.При необходимости подъема и постановки на рельсовый пут.;подвижного состава седло 2, домкраты 3, основание 4 и гидропривод 7 вручную подносят к труднодоступному месту аварии.Седло с помощью хомута 1 навешивают на головку сцепки, а основание 4 устанавливают удлиненным концом в сторону сошедшего с рельсов подвижного состава, фиксируя основание в определенном положении относительно рельсов приРед 9/21 Тираж БНИИПИ Государс по делам изо 1130 З 5, Москва, 89 твенного бретенийЖ 335, Рау Цодписное.омитета...

Номер патента: 624941

Опубликовано: 25.09.1978

Авторы: Льянов, Полежаев, Стратан

МПК: C21D 9/50

Метки: сварных, стыков, термообработки, труб

...проводников постоянного сечения, а блоки установлены относительно друг друга с зазором, равнЬм 0,05-0,3 длины блока.20 На чертеже изображено устройс ятермообработки сварных стыков трУстройство имеет нагреватели 1, пропущенные через сквозные отверстия 2 в керамических блоках 3. Концы на а гелей соединены с клеммами 4.4941 4К клеммам устройства присоединяютклеммы кабелей, подключаемых к сварочному трансформатору. При прохождении по нагревателю сварочного тока труба в зоне витков нагревателя нагревает ся электрическим током, индуцированным в теле трубы переменным магнитным полем (индукционный нагрев и одновременно нагрев трубы ведут теплом, выделяе,- мым при прохождении тока по нагревате- Олям. Размещение керамических блоков с...

Номер патента: 624637

Опубликовано: 25.09.1978

Авторы: Кондратьев, Максин, Полежаев, Соколова, Эльцефон

МПК: A61M 39/04, A61M 5/00

Метки: введения, инъекционного, лекарственных, препаратов, трубка-вставка

...трубки после прокола иглой.Целью изобретения является обеспечение прозрачности трубки и улучщение са мозатягиваемости отверстия в стенкетрубки после прокола иглой.Для этого предлагается выполнитьтрубку-вставку из блок-сополимера наоснове бутадиена со стиролом с содер жанием связанного стирола 15-50 вес.%.. Заказ 529;уа Тираж 703 Подписное БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д. 4/5Филиал ППП Патент , г. Ужгород, ул. Проектная, 4 П р и м е р. Для изготовления труб ки-вставки использован блок-сополимер бутадиейа со стиролом (известный также под названием термоэлвстопласт марки ДСТ), обладающий следующими физико-механичскими и химическими...

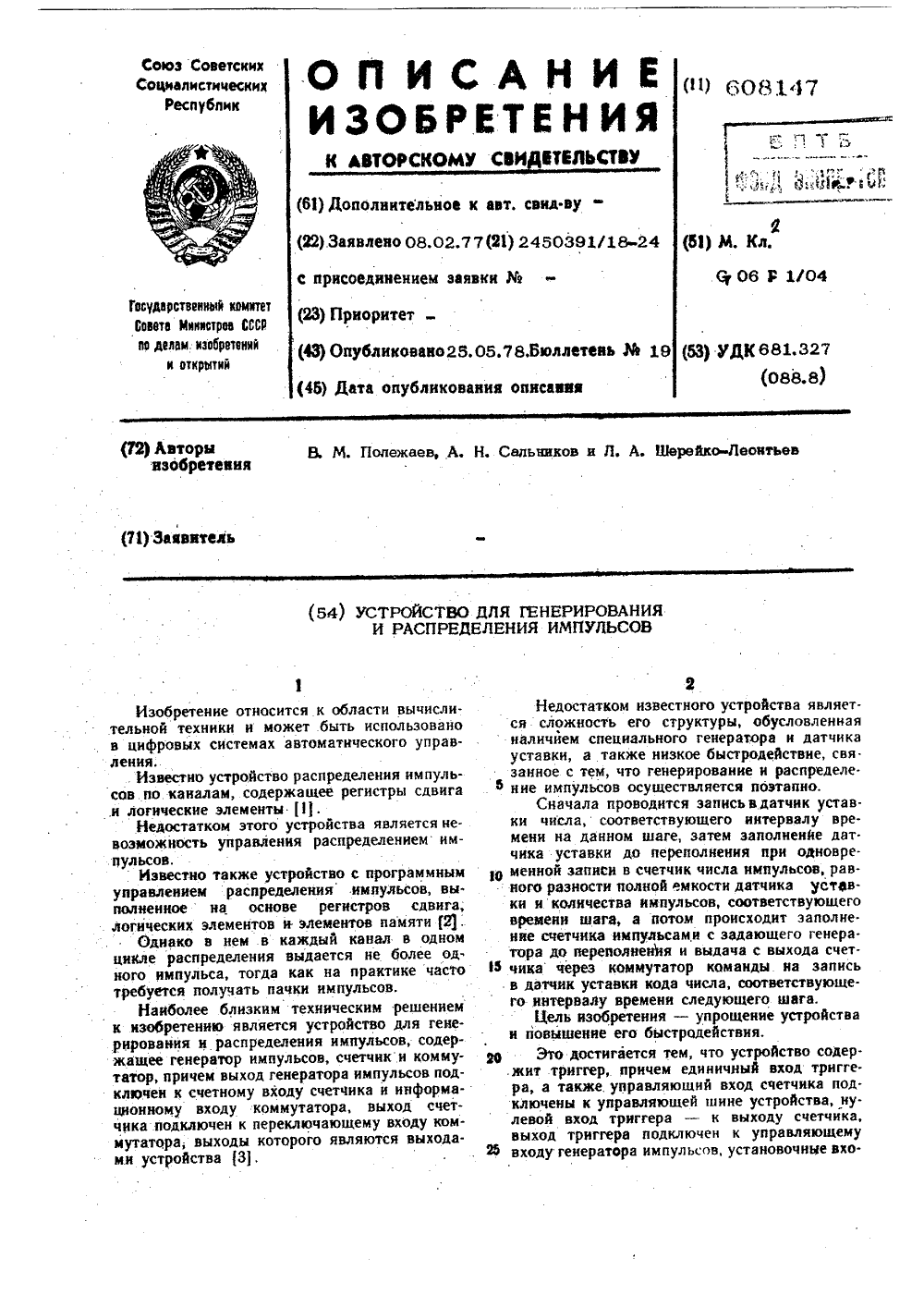

Номер патента: 608147

Опубликовано: 25.05.1978

Авторы: Полежаев, Сальников, Шерейко-Леонтьев

МПК: G06F 1/04

Метки: генерирования, импульсов, распределения

...Совета Министров СССР по делам изобретений и открытий13035, Москва, Ж.35, Раушская иабд. 45 Филиал ПЛП Патент, г. Ужгород, ул. Проектная, 4ды счетчика - к информационным входам устройства.На чертеже представлена структурная схема устройства,Оно содержит. информационные входы(ввод уставки), счетчик 2, управляющую шину 3, триггер 4, генератор импульсов 5, коммутатор 6, выходные шины 7.Устройство работает следующим образом.В исходном состоянии коммутатор б установлен в первом положении, триггер 4 установлен в состояние, при котором работа генератора 5 запрещена, и на информационных входахприсутствует параллельный код числа, соответствующий числу импульсов, посылаемому по первому каналу коммутатора б,При подаче сигнала по управляющей шине 3...

Номер патента: 605618

Опубликовано: 05.05.1978

Авторы: Васильковская, Зеленецкий, Полежаев, Шишов

МПК: A61M 5/16

Метки: капельница

...иглы.Целью изобретения является создае наименьшего усилия при проколеой пробки и обеспечения оптимальных овий для течения жидкости по каналу и глы.605618 ЦНИИПИ Заказ 2229/5 П ж иал ППП Патент, г.ужг ул,Проектная, 4 мерах соединения. Кольцевых выступов на игле может быть два и более, соответственно на переходнике кольцевых пазов может быть два и более.Для равномерного распределения на ,капельницу усилия, возникающего при проколе пробки иглой, на последней предусмотрена расширяющаяся выгнутая ко-. нусообразная опорная часть - юбка 11. Основание юбки 11 прилегает к торцу корпуса 1, который имеет буртик для закрепления основания юбки.Устройство работает следующим образом. Переливаемая жидкость постУ- пает в капельницу из сосуда 12...

Номер патента: 604730

Опубликовано: 30.04.1978

Авторы: Ерейский, Иванов, Исаков, Полежаев

МПК: B61H 13/06

Метки: железнодорожного, средства, тормозное, транспортного

...аккумулятора.Режим служебного или экстренного торможения начинается с затормаживания только локомотива. Одновременно включается электромагнит золотника 5, соединяя полость силового гидроцилиндра 1 с рабочим гидроцилиндром 3 через обратный клапан 7. В момент начала торможения локомотив приобретает ускорение с обратным знаком по отношению к направлению движения, что обуславливает возникновение силы инерции, воздействующей на сцепки вагонов. Возникающее на сцепке усилие, которое передается через тягу 2 поглощающего устройства на штоки гидроцилиндра 1, создает избыточное давление в гидроцилиндре 1, За счет избыточного давления жидкость поступает в рабочий гидроцилиндр 3. Далее усилие передается через рычаг 8 на тормозной орган 9, причем...

Номер патента: 594079

Опубликовано: 25.02.1978

Авторы: Алямовская, Мытников, Пермикина, Полежаев, Рутман, Соколов, Тихонов

МПК: B01J 2/02, C04B 35/626

Метки: оксидных, порошков

...;доостаточного содержанияв геле 10-30% водорастворимых солей, сушку и химическое диспергирование путем обработки водой, последнюю,ойерацию осушеСт- вляют водой, в которую вводят органическоесоединение из, класса кетонов при соотношении вода: органическое соединение от 10:1 10 до 10;4.Органическая жидкость в составе диспергатора способствует замедлению процессарастворения солевой прослойки, что приводитк снижению напряжений в структуре геля и 15 уменьшению степени дробления гидроокисиалюминия, т.е. к увеличению выхода крупных гранул.П р и м е р 1. 1 л промышленного алюминатного раствора с концентрацией 130 г/л 20 смешивают с 11 л воды и полученный разбавленный раствор вводят при перемешивании в 400 мл соляной кислоты плотностью1,19 г/ем...

Номер патента: 586230

Опубликовано: 30.12.1977

Автор: Полежаев

МПК: E02C 5/00

Метки: вертикальный, судоподъемник

...и снижение металлоемкости.Для этого привод вертикального перемещения лотков содержит две сообщающиеся шахты с днищами и воздуходувную машину, связанную воздухопроводами с днищами шахт,причем стенки шахт снабжены смонтированными в них направляющими, а каждый лотоксопряжен со стенками шахты и снабжен колесами с эластичными ободами и эластичнымуплотнением, выполненным из армированныхпластин, при этом колеса лотков сопряжены снаправляющими, а лотки установлены с возможностью вертикального перемещения относительно направляющих,На фиг, 1 схематично изображен судоподьемник, общий вид в разрезе; на фиг. 2 - сечение по А - А на фиг. 1; на фиг. 3 - узел 1 нафиг. 2; на фиг. 4 - сечение по Б - Б на фиг. 1.Вертикальный судоподъемник включает...

Номер патента: 579393

Опубликовано: 05.11.1977

Автор: Полежаев

МПК: E04H 1/12

Метки: здания, инвентарного, крепежное, передвижного

...устройство состоит из цепной растяжки 1 и крюка 2. Один конец цепной растяжки прикреплен к каркасу здания, а другой снабжен захватом 3 для закрепления и проушине 4 железнодорожной платформы. Крюк снабжен скобой 5, гильзами б для закрепления съемного рычага 7 и обоймой 8, в стенках которой образованы продолговатые отверстия 9.В обойме подвижно установлен вкладыш 10, выполненный в виде четырехугольной пластины с прорезью 11 по диагонали и пазом 12 на кромке. Крюк посредством серьги 13, пропущенной через отверстие обоймы и прорезь пластины,шарнирно прикреплен к каркасу здания, что исключает потерю вкладыша. Короб 14 совместно с каркасом здания образует отсек хранения цепной растяжки.Для закрепления инвентарного...

Номер патента: 564289

Опубликовано: 05.07.1977

Авторы: Алямовская, Бадин, Неуймин, Полежаев, Рутман, Серебрякова, Торопов

МПК: C04B 35/01, C04B 35/48

Метки: оксидных, порошков

...меньше необходим размер. получаемых частицбОЛЬШЕЕ КОХЬНЧЕСтВО Опрас:)От)ЛН Х СОЛОЙ ,.) о. .и 0." . "с).:После сма н)а)п)т оной и ызванпогоэтим дезагрьгировання лассы понуденний20порошок ок:натехИо отлы)ают от электропцта ( пт)н испо.Зован)н )лка )бра+-зуос:ерлчески летучие сонн и доохнительной о,лыкн не требуется) и классифицр юч во )хажпом состояннн ихи после25сушки. Порошок требуемой франци об)кнгают при 1100-1500 С. Прп об;-:т)ге непроисходит схнланпя астнц. Нозтол тголегко ОсусчН 5)т), и",)х с н"слоем,0створ) сое)жеГО ),с т "г )4 н (:5 ).52 3растора М , .1, 0:.,:;: ЛХ .; - )нхь 13 к) Г/ )туулиИ) ос ас".)ного сое)тапнт 1, С. 2,:)ч.,( о ,отношению к сумме окислов циркония ииттрия составляет 25,3 %), высушиваютего при 120 оС и...
