Номер патента: 974637

Опубликовано: 23.02.1986

Авторы: Зазимко, Монастырная, Подольский, Савченко, Сергеева

МПК: A01N 59/26

Метки: борьбы, зерновых, культур, мучнистой, ржавчиной, росой, средство

...вес.й: РО 5 19-34; Ю 6,5-10.Расход используемых удобрений составляет 50100 л/га.Жидкие комплексные удобрения являются одной из наиболее перспектив 74637 2ных и экономичных форм минеральных удобрений,П р и м е р 1. Растения пшеницы,выращенные в вазонах в условиях теп"лицы до фазы 2 настоящих листьев,опрыскивают растворами удобрений(данные по составу см. в табл, 1).Спустя 5-6 дней растения инокулировали спорами бурой ржавчины или1 О мучнистой росы и после проявленияболезней проводили подсчет количества пустул ржавчины или пятен мучнистой росы. Данные испытаний приведены в табл. 2,15П р и м е р 2. Нолевые испытанияпроводили на посевах озимой пшеницысорта Одесская 51. Размер делянок -2 м 2, повторность - шестикратная.2 О Растения...

Номер патента: 1210004

Опубликовано: 07.02.1986

Авторы: Бабошин, Бычков, Куликов, Моисеев, Подольский, Шевченко

МПК: F23D 21/00

Метки: горелке, сжигания, топлива, электрогазовой

...в рабочую частьцентрального электрода 9 по каналу 16,переходящему в диффузор 17, в устье которого установлен завихритель 18, Подача волы па охлаждение центрального электродапроизводится через коаксиальный канал 19,а ее отвод - через полость 20. Подвод элекгроэнергии к электрогазовой горелке осугцествлясгся посредством клемм 21,Электрогазовая горелка работает следующим образом.Через трубопровод 4 газа и трубопровод5 воздуха газ и воздух подаются в смеситель 3, где они перемешиваются, поступают в камеру 2 сгорания и воспламеняются. Продукты сгорания тангенциальноподаются в разрядную камеру 1, закручиваются в ней и через выходной электрод 6 выходят из горелки. При подведении электрического тока к клеммам 21между центральными электродом...

Номер патента: 1209675

Опубликовано: 07.02.1986

Авторы: Веретин, Горелик, Кислицына, Матвеев, Подольский

МПК: C07B 35/04, G05D 27/00

Метки: дегидрирования, процессом, углеводородов

...В качестве окислителяна реакцию может подаваться под стабилизированным давлением как воздух,так и кислородно-воздушная смесьс повышенным содержанием кислородадо 50 об.%,Устройство работает следующим образом.При ведении процесса в нормальномрежиме регулятор 3 по информацииот датчика 6 вырабатывает управляющиевоздействия на исполнительный механизм клапана 5, с целью стабилизации расхода сырья на уровне, которыйзацается выходным сигналом программатора 7. Регулятор 8 обеспечиваетстабилизацию заданного соотношениямежду расходом окислителя, измеряемым датчиком 11, и расходом исходныхреагентов, определяемым блоком 13по информации от датчиков б и 14. Выходной управляющий сигнал регулятора 8 Формируется в соответствии с...

Номер патента: 1207686

Опубликовано: 30.01.1986

Авторы: Моисеев, Подольский, Свиридов, Темкин

МПК: B23K 11/24

Метки: источник, питания, повышенной, сварки, частоте

...включения и запускает триггер 6 и ключ 4.управленияпроцессом сварки, Ключ 4 являетсястатическим устройством с одним импульсным входом и тремя потенциальными выходами, которыми включаютсяблок управления 3, блок 5 ограничения величины энергии сварки и закры.вается транзистрр 13, Блок управления 3 собран по обЫчной схеме ждупего мультивибратора с двумя автономными выходами, но ко входу егоподключены два идентичных транзистора с и-р-и - переходом, выполненные по схеме релаксационных генераторон, Причем базы, . на которые подается постоянное напряжение, соединены вместе, Величина постоянногонапряжения баз определяет собственную частоту релаксационных генера 8 р2торов и мультинибратора в целом, С изменением постоянного напряжен я баз...

Номер патента: 1195079

Опубликовано: 30.11.1985

Авторы: Мац, Подольский

МПК: F16B 12/44, H05K 7/00

Метки: каркас

...может быть использовано при проектировании каркаснЫх конструкций, в частности каркасов стоек, шкафов, блоков и т.п. радиоэлектронной аппаратуры. Цель изобретения - упрощение конструкции.На фиг.1 изображен каркас, общий вид, в аксонометрии; на фиг.2 - вид А на фиг.1; на фиг,3 и 4 - узел 1 на фиг.1, варианты исполнения углового соединения элементов каркаса . в разобранном состоянииаксонометрия); на фиг,5 - то же (угловое соединение элементов каркаса в аксонометрии, в сборе).Каркас образован соединенными между собой стойками 1 и стяжками 2 и. 3 с отгибками соответственно 4 и 5 на их концах, установленными в пазах 6 стоек .1 и закрепленными посредством болта,7, размещенного вотверстиях 8 цилиндрической или 5 овальной формы и образующего...

Номер патента: 1194688

Опубликовано: 30.11.1985

Авторы: Ганаго, Ключников, Ксенофонтов, Лумер, Подольский, Сафонов, Степанов, Субич, Тулянкин

МПК: B30B 1/32

Метки: гидравлический, кручением, пресс, штамповки

...7. Эта полость перекрывается двумя парами лопаток: 8, 9 - неподвижных и 10, 11 - подвижных. Неподвижные лопатки 8, 9 закрепленыдиаметрально противоположно в корпусе 5 и ползуне 2, а подвижные лопатки 10, 11 также диаметрально противоположно закреплены в штамподержателе 4, 1 идравлическая полость 7соединена гидролинией 12 гидроцилиндром 3, а также гидролинией 13, в которой встроен управляемый напорныйклапан 14, сливной магистралью гидропривода,Пресс работает следующим образом.В исходном состоянии плунжер 6 иползун 2 занимают крайнее верхнееположение: гидролиния 13 перекрытанапорным клапаном 14. После укладкизаготовки в штамп в гидроцилиндр 3по гидролинии от гидропривода подается жидкость низкого давления, врезультате чего ползун...

Номер патента: 1192946

Опубликовано: 23.11.1985

Авторы: Бабин, Зевелев, Подольский

МПК: B23Q 41/02

Метки: линии, металлообработки, приемно-передаточное

...системе, которая выполнена, например, в виде кранаоператора 5 (фиг. 1) или горизонтальнозамкнутого тележечного конвейера 6 (фиг. 2)Причем рельсовый путь 7 приемно-передаточного устройства 1 может располагаться перпендикулярно трассе магистральнойтранспортной системы или параллельно ей(фиг 1 и 2)Вдоль рельсового пути 7 устройства 1располагаются стационарные приемо-пере 25 даточные столы 2 технологических позицийи контрольные столы 4,При расположении рельсового пути 7приемно-передаточного устройства 1 перпендикулярно трассе транспортной системы 5или 6 одна из торцовых позиций являетЗо ся местом перегрузки изделий. При расположении рельсового пути 7 параллельнотрассе транспортной системы место перегрузки может быть организовано на...

Номер патента: 1190174

Опубликовано: 07.11.1985

Авторы: Гербер, Гриднев, Калганов, Малец, Манаенков, Подольский, Хлепетин

МПК: F27B 9/30

Метки: газовый, затвор, печи, проходной

...16. Внутри дополнительной камеры размещен отражатель 17 и приемный коллектор 18 с прямоугольным входом 19, соединенные посредством перепускного трубопровода 20 с камерой отсоса затвора.Газовый затвор проходной печи работает следующим образом.Под действием избыточного давления защитный газ через печной проем поступает в камеру 6 нагнетания газового затвора, откуда за счет перепада давлений через пережимы, образованные перегородками 4 и поворотными шторками 5, поступает в промежуточную камеру 7. и затем в камеру 8 отсоса. Необходимый уплотняюший эффект достигается за счет гидравлического сопротивления при потоке газа через систему камер, ограниченных пере. жимами. Часть газового потока из камеры 8 отсоса отбирается циркуляционным...

Номер патента: 1190173

Опубликовано: 07.11.1985

Авторы: Кавтрев, Калганов, Коробов, Малец, Подольский, Пустовойт, Фишман, Хлепетин

МПК: F27B 9/30

Метки: затвор, печи, протяжной

...плоскийнаправляющий аппарат 11,Отсасываюшие короба соединены перепускным трубопроводом 12 с дросселем13, а внутри их размещены регулирую 90173 5 10 15 20 25 30 35 40 45 50 55 щие шиберы 14, Под роликами в затворе использованы уплотняюшие вставки 15, причем внутренняя полость затвора ограничена штор ка м и 16.Разделительный затвор протяжной печи работает следующим образом.Защитный газ через трубопровод 8 подается в напорный коллектор 6, откуда через щелевое сопло 7 в виде плоской струи распространяется во внутреннем пространстве затвора, ограниченном отсасываю- шими коробами 9 и плоским направляющим аппаратом 11, В результате эжектируюших свойств струи в отсасываюших коробах возникает разрежение и газовая среда через отверстия в...

Номер патента: 1185210

Опубликовано: 15.10.1985

Авторы: Борисенко, Леписко, Моисеев, Подольский, Соболь, Темкин

МПК: G01N 27/62

Метки: дефектоскоп, электроискровой

...дефектоскоп содержит блок 1 низковольтного стабилизированного питания от сетипеременного тока напряжением 220 В,высокочастотный генератор 2 с самовоэбужцением, высоковольтный выпрямитель 3 со схемой удвоения напряжения, подключенные к высоковольтному выпрямителю два щупа 4 и 5,один иэ которых предназначен длясканирования изоляционного покрытия, 20другой - для контактирования с ме,таллической основой изделия 6, КСцепочку, включенную параллельно выходу высоковольтного выпрямителя 3,состоящую из конденсатора 7 и резистора 8, последовательно соединенные триггер 9 Шмидта, усилитель 10мощности и дефектоотметчик 11,жесткосвязанный с первым щупом 4, сканирующим изделие 6, и пульт 12 управленияс системой...

Номер патента: 1177766

Опубликовано: 07.09.1985

Авторы: Кашин, Кубенин, Кузнецов, Подольский, Садовников, Столяров

МПК: G01R 25/00, H03D 3/02

Метки: дискриминатор

...усилителей 3 и 4. Коэффициент усиления регулируемых 55 усилите тей 3 и 4 пропорционален величине нап яжения ьрр на их управляющих входах. Фильтры 5 и 6 взаимно ор 66 гтогональны. Фильтр 12 аналогиченфильтру 6. Нелинейный преобразователь19 имеет коэффициент передачи р= 1для Б0 и б = 0,5 для Б ( О,где П - выхоДной сигнал второго пе 1 Фремножителя 14,Дискриминатор работает следующимобразом.Пусть на входные шины 16 и 17 дискриминатора поступают эталонныйи.текущий Ч сигналы с взаимным относительным сдвигом9 з= Ассай; 4 т= Атсозш(г + ,),где А и А - амплитуды текущегот эи эталонного сигналов соответственно;Г - временной сдвиг между текущим и эталонным сигналами,После Прохождения через усилители 3 и 4 и взаимно ортогональные фильтры 5 и 6,...

Номер патента: 1174511

Опубликовано: 23.08.1985

Авторы: Айзенберг, Горохов, Панкратова, Подольский, Смышляев, Тихомиров

МПК: D21H 1/10

Метки: волокнистого, пропитки

...нему попадает под рабочую ветвь транспортера 2. Начальноерасстояние между этими ветвями соответствует исходной толщине волокнистогоматериала.Благодаря тому, что ветви сходятся подуглом 4 - 7, происходит постоянное уменьшение толщины слоя с одновременным удалением избытка воздуха.Угол к (4 при оптимальной толщинематериала приводит к неоправданному увеличению габаритов пропитывающего устройства, Угол о)7 приводит при том женачальном расстоянии между ветвями к тому,что вытеснение воздуха не успевает закончиться до погружения слоя в пропитывающий состав.При прохождении сеточных транспортеров через ванну они, огибая вал 4, осущест 74511 2вляют дополнительное сжатие волокнистого слоя за счет натяжения сеток, что способствует более полной...

Номер патента: 1171466

Опубликовано: 07.08.1985

Авторы: Комаровская, Кузина, Машляковский, Подольский, Прорубщиков

МПК: C08F 136/14, C08F 6/06

Метки: полимеров, фосфорсодержащих

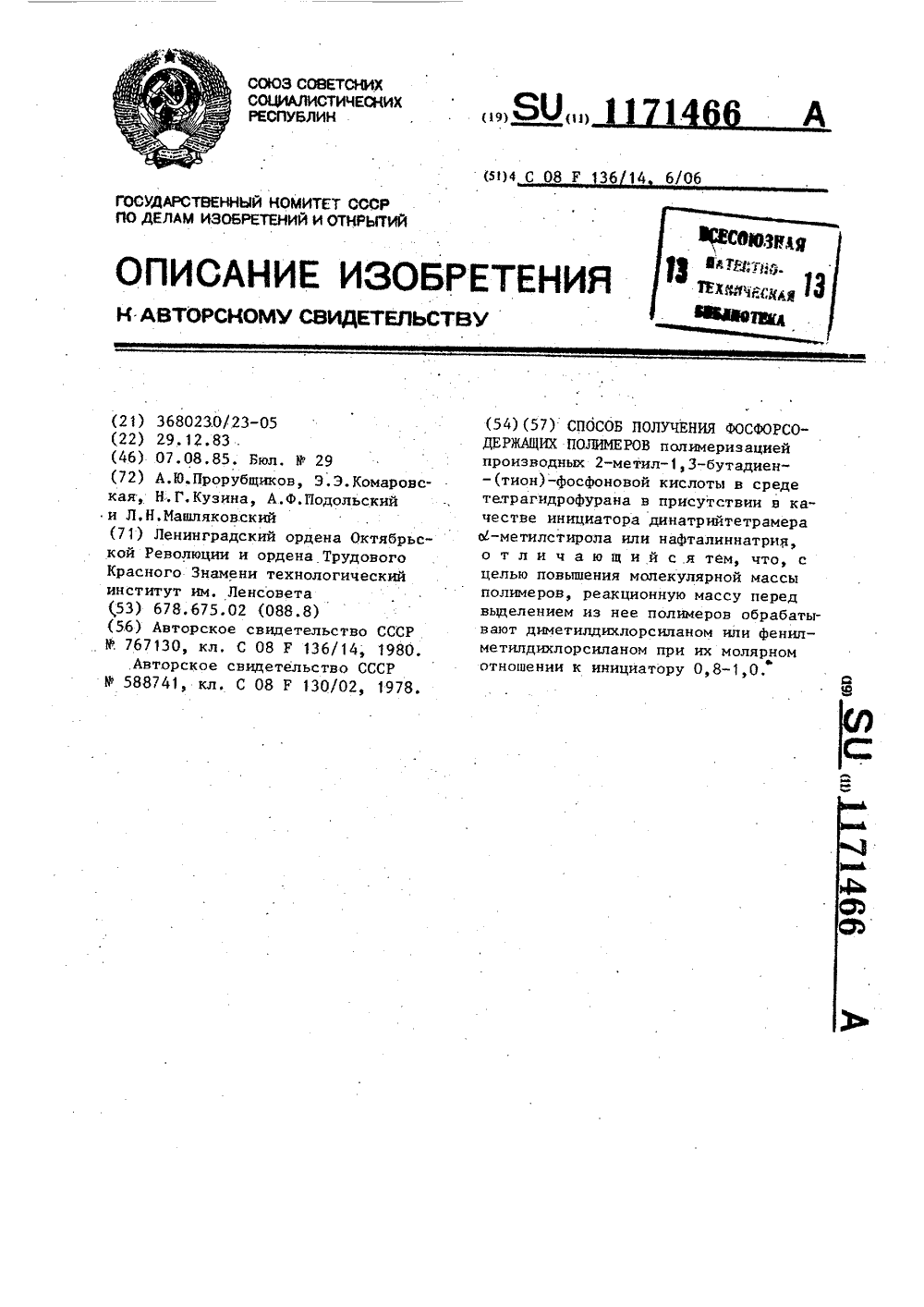

...ЕЛЬСТ юл. Н 29иков, З.Э.КомаровсА.Ф.Подольскийий кий ордена Ок ордена Трудо и технологичеябр кий сове (088 СССР 1980 свид 08тельство 136/14,ельство С 30/02,е 8 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР Г 1 О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ(71) Ленинградской Революции иКрасного Знаменинститут им. Ле(54) (57) СПОСОБ ПОЛУЧЕНИЯ ФОСФОРСОДЕРЖАЩИХ ПОЛИМЕРОВ полимеризацией производных 2-метил-бутадиенв(тион)-фосфоновой кислоты в среде тетрагидрофурана в присутствии в качестве инициатора динатрийтетрамера о-метилстирола кпи нафталиннатрия, о т л и ч а ю щ и й с я тем, что, с целью повышения молекулярной массы полимеров, реакционную массу перед выделением из нее полимеров обрабатывают диметилдихлорсиланом или фенилметилдихлорсиланом при их молярномФ...

Номер патента: 1167362

Опубликовано: 15.07.1985

Авторы: Еремеев, Кочнов, Подольский

МПК: E21C 35/14, E21D 23/04, E21D 23/08 ...

Метки: конвейерного, передвижки, става

...валиков 13 и 14 соединены с кабелеукладчиками 9 и имеют возмож- ность поворачиваться вокруг нижнего шарнира 13 для доступа (при необходимости) к гидроэлектрокоммуникациям, для чего предварительно извлекается валик 14. С крышкой 8 шарнирно посредством валика 15 с возможностью поворота в горизонтальной плоскости соединен упор 7, щеки 16 и 17 которого имеют ряд отверстий 18, расположенных в вертикальной плоскости. Между щеками 16 и 17 упора 7 входит вертикальный выступ 5 кронштейна 4, Выступ 5 имеет вертикальный паз 19. Соединение щек 16 и 17 упора 7 с выступом 5 кронштейна 4 осуществляется посредством валика 20. Опора 6 кронштейна 4 выполнена в виде двух лыж 21, между которыми расположен гидроцилиндр передвижки 3 минимальной...

Номер патента: 1167025

Опубликовано: 15.07.1985

Авторы: B29K 105:04, B29L 31:10, Дергачев, Кавин, Лобжанидзе, Подольский, Ратнер

МПК: B29C 39/02, B29C 67/20

Метки: пенопласта

...композиции, поперечный разрез на фиг. 3 - то же,в положении, когда произведено выталкивание изделий иэ верхней формообразующей плиты; на фиг. 4 - то же,с поднятыми кронштейнами и верхнейформообразующей плитой. Устройство содержит основание 1, . на котором закреплена нижняя формообразующая плита 2. Вепхняя формообразующая плита 3 образует с нижней формообразующей плитой 2 ряд формующих полостей для оформления изделий 4. Верхняя формообразующая плита 3 связана с кронштейном 5 пос- редством силовых цилиндров 6. Взанм 35 ное положение кронштейна 5 и верхней формообразующей плиты 3 фиксируется направляющими пальцами 7. На кронштейне 5 смонтированы группы подпружиненных относительно верхней40 формообразующей плиты 3 выталкива.телей "8. Каждая...

Номер патента: 1159714

Опубликовано: 07.06.1985

Авторы: Арбина, Вайсблит, Павлов, Подольский, Преснова, Саватюгин, Тулянкин

МПК: B21K 21/08

Метки: жаропрочных, сплавов, стаканов, типа, труднодеформируемых

...из пластичного 25 материала, формируя при этом фланец 3 и полости 4 и 5, затем заготовку подогревают и обратным выдавливанием увеличивают глубину полости 4. После этого заготовку вновь подо- З 0 гревают и, деформируя металл в зоне дна стакана, Формируют фланец 6.Штамповка пустотелого вала представляет собой стакан высотой 518 мм, с двумя торцовыми Фланцами ф 317 и 35 у 470 мм. Внутренний диаметр стака.на равен 215 мм, а наружный 275 мм.П р и м е р 1. В качестве исходной заготовки используют кованую штангу из сплава ЭИ 698 ВД 6 240" к 377 мм н массой 140 кг. Заготовку нагревают в газовой печи при 1180 С. В заготовительный штамп сначала помещают обойму из стали 20, нагретуюодо 700 С, а потом заготовку из спла ва ЭИ 69 ВЛ И 240377 мм и...

Номер патента: 1143510

Опубликовано: 07.03.1985

Авторы: Белик, Борисов, Бугреев, Водян, Гавриш, Забродский, Котлярский, Курганский, Липовецкий, Лозенко, Лопаткин, Мандрик, Подольский

МПК: B22D 23/04

Метки: литья, погружением

...- повышение надежности работы установки.ЩПоставленная цель достигаетсятем, что в установке литья погружением, содержащей Форму с горизонтальной плоскостью разъема, закрепленную на приводной плите, механизм45сборки и разборки Формы в виде цилиндров, связанных при помощи тяг с нижней полуформой, и упоров, ограничивающих ее перемещение, упоры выполнены в виде втулок, расположенных коаксиально тягам и закрепленных на плите с возможностью взаимодействия с нижней полудюрмой. На Фиг. 1 изображена предлагаемая установка литья погружением в момент заливки; на Ьиг, 2 - то же, в исходном положении. Установка содержит электропечь 1,в которой находится тигель 2 с жидким металлом. На монтажной плите3 установлена несущая колонна 4, накоторой...

Номер патента: 1140919

Опубликовано: 23.02.1985

Авторы: Боровик, Кобзев, Леписко, Подольский, Световой

МПК: B23K 35/24, B23K 35/363

Метки: ванны, высокотемпературной, пайки, соляной, состав

...мас.%:Хлористый барий 50Хлористый натрий 40Тетраборнокислый 30натрий 10Недостатком известного состава является низкий срок эксплуатации печей, связанный с активным воздействием компонентов состава борнокислого натрия на футеровку печи, вследствие которого происходит усиленный ее износ. лороду, одновременно повысить основность и нейтральность расплава поотношению к материалу футерогки,В табл. 1 приведены составы соляных ванн.. В табл, 2 приведены данные по способности футеровки ванны при применении известного состава флюсовойванны и состава 2 (табл. 1) солянойванны.В качестве футеровки используютсявысокоглиноземистый огнеупорный кирпич типа МКОи связка ВТ.Для определениямеханическихсвойств основного материала и паяного соединения...

Номер патента: 1128869

Опубликовано: 15.12.1984

Авторы: Беликов, Веревкин, Евдокимов, Ильин, Краснов, Кудрявцев, Кузьмин, Лузик, Минаев, Подольский

МПК: A01G 9/24

Метки: параметрами, среды, теплице

...первый иэ входовдозиметфа к программно-распределительному .блок 3 1) ,Недостатком известного устройстваявляется низкая ту(ность регулирования параметров среды дри различных 15погодных условйях.Цель изобретения: - повышение точности регулирования параметров средыпри различных погодных условиях.Поставленная цель достигается тем,20что устройство для автоматическогоуправления параметрами среды в теплице, содержащее датчик солнечнойрадиации, подключенный через первыйиз входов дозиметра к программнораспределительному блоку, снабженовремязадающим устройством и блокомустановки нуля дозиметра, при этомвход времяэадающего устройства соединен с выходом блока установки ну-ля и,вторым входом дозиметра, выходкоторОго соединен с одним входом блока...

Номер патента: 1123965

Опубликовано: 15.11.1984

Авторы: Горелик, Дергачев, Кавин, Лобжанидзе, Мейтин, Подольский, Ратнер

МПК: B65G 49/02

Метки: жидкости, технологической

...рольгангов в жидкость возникает возможность попадания последней35к приводным механизмам, что снижаетнадежность устройства и требует дополнительных уплотнений.Цель изобретения - повышение надежности работы устройства.Поставленная цель достигаетсятем, что устройство для обработкиизделий в технологической жидкости,включающее размещенные в закрытомкожухе ванны я установленные с боковых сторон ванн приводные рольгангии механизм подъема и опускания, снаб.жено размещенным между приводнымирольгаигами поддоном, связанным с механизмом подъема-опускания, при этом50приводные рольганги выполнены с возможностью встречного перемещения,1На фиг.1 показано описываемое устройство с расположенным на рольганге изделием и опущенным в ванну под" доном, общий...

Номер патента: 1119726

Опубликовано: 23.10.1984

Авторы: Ахметзянов, Голев, Матвеев, Подольский, Рязанов, Черников

МПК: B01J 23/26

Метки: алюмохромовых, дегидрирования, катализаторов, парафиновых, углеводородов, эффективности

...выходов продуктов процесса существенное влияние оказывают изменения технологических параметров процесса, таких как температура, степень окисления катализатора, закоксован. ность катализатора.Наиболее близким по технической сущности и достигаемому результату к изобретению является способ контроля эффективнос 1 и алюмохромовых катализаторов дегидпиповани парафиновых углеводородов в процессе их регенерации, заключаюшиися в определении количества остаточного кислорода по количеству шестивалентного хрома, п псделсмого иодометрическим спосо.йм 2.Недостатком известного способа является его невысокая точность. Можно определить только содержание окисла СгОз. О наличии других окислов хрома с валентностью выше 3, но менее 6, а также о...

Номер патента: 1117867

Опубликовано: 07.10.1984

Авторы: Мац, Подольский

МПК: H05K 7/18

Метки: каркас

...опорными площадками на торце усТановленные на боковых поверхностях 20Стоек своими опорными площадками иСоединенные с ними при помощи соединительных элементов, размещенных сВнутренней стороны профилей стоек иВинтов 2 .25Однако известный каркас не облаДает достаточной жесткостью угловыхсвязей из-эа наличия зазоров в винтовых соединениях.Цель изобретения - повышение жест-ЗОкости.Поставленная цель достигаетсятем, что в каркасе, содержащем стойки, выполненные в виде фигурных проФилей, и стяжки, выполненные в видеФигурных профилей с опорными площадками на торце, установленные на боковых поверхностях стоек своими опорныб 7 2ми площадками и соединенные с ними посредством соединительных элементов,размещенных с внутренней стороны профилей...

Номер патента: 1114458

Опубликовано: 23.09.1984

Авторы: Бантикян, Подольский, Ридная, Сергеев, Соколов, Харламов

МПК: B01J 8/04

Метки: каталитический, реактор

...не сообщающихся слоях по высоте затрудняет работы по загрузке и выгрузке катализатора, требует применения специальных устройств, механизмов и приспособлений для проведения этих работ и приводит к увеличению трудоемкости и сроков проведения монтажных и ремонтных работ.Размещение в реакторе нескольких слоев катализаторов, работающих при повышенных температурах и давлени- ях, вызывает необходимость создания специальных устройств для обеспечения компенсации температурных удлинений внутренних конструкций. В известных реакторах такими устройствами являются волнистые компенсаторы, гибкие элементы, различные устройства с сальниковыми уплотнениями. Все это усложняет конструкцию и приво111443дит к снижению надежности работы реакторов.Целью...

Номер патента: 1113041

Опубликовано: 15.09.1984

Авторы: Арутюнян, Беликов, Белов, Литновский, Озеров, Подольский, Челядинов

МПК: A01G 9/26

Метки: воздуха, температуры, теплице

...исполнительному механизму 21 трехходового смесительного клапана 22 верхнего контура 23 системы отопления теплицы.Устройство работает следующим образом.Сигналы с датчиков 1 - 3, а также 5, 6 и задатчика 7 требуемой температуры айвз воздуха п осту па ют на вход в ычислнтел ь ного блока 8, Последний на основании полученной информации вырабатывает сигнал, пропорциональный требуемой для данных усло. вий (погодных и микроклимата) температуре 1 гз теплоносителя в нижнем контуре 13, т.е.вычислительный блок 8 совместно с датчиками 1 - 6 выполняет роль задатчика требуемой для данных условий температуры теплоносителя в нижнем контуре системы отопления. Основным каналом регулирования температуры теплоносителя в нижнем контуре является канал,...

Номер патента: 1113040

Опубликовано: 15.09.1984

Авторы: Беликов, Белов, Литновский, Озеров, Подольский, Челядинов

МПК: A01G 9/26

Метки: воздуха, температуры, теплице

...датчик уровня Е солнечной радиации 2, датчик скорости 7 ветра .3 а также датчик влажности гвоздуха в теплице 4, датчик температуры 1: поверхности почвы 5, задатчик требуемой температуры ев воздуха 6, подключенные соответственно к входам вычис 1 лительного блока 7, выход задатчика 6 соединен с одним из входов регуля" тора 8 основного канала регулирования, на второй вход которого подключен датчик текущей температурывоздуха 9, а выход подключен к испол- нительному механизму 10, связанному непосредственно с трехходовым смеси" тельным клапаном 11, вмонтированным в систему 12 отопления теплицы. Выход вычислительного блока 7 подклю" чен к одному из входов регулятора 13 корректирующего канала регулирования на второй вход которого подключен...

Номер патента: 1112457

Опубликовано: 07.09.1984

Авторы: Лещенко, Подольский, Руд, Чайков

МПК: H01R 43/00

Метки: гнезда, колодки, контактов, плоских, пружинных, сборки, соединителя

...которое устанавливается колодка 2,рычаг 39 на оси 40, упоры 41 и 42,На одном конце рычага на его оси 43установлен толкатель 44, рабочийконец которого расположен в пазу 38подвижного основания 37, на другомролик 45 для передачи движения толкателю 44 при скольжении по подпружиненной наклонной плоскости 46, прикрепленной к кронштейну 47. Пружина48 служит для постоянного поджатиятолкателя 44 к пазу 38, а пружина49 - для возвращения рычага 39 висходное положение. Упор 41 служитдля начального положения толкателя44, а упор 41 - конечного,Устройство работает следующимобразом.При включении привода 3 кулачкового вала 4 зажимы 21 под действиейтяг 25, поворотных кулачков 24, перемещаясь в пазах корпуса 19, образуют паэ Иг, который является...

Номер патента: 1109258

Опубликовано: 23.08.1984

Авторы: Владимирский, Гончаренко, Жила, Илюшкин, Лозенко, Подольский, Прокопенко, Пущаловский, Стрижевский, Удод, Федоренко, Ярмоленко

МПК: B22D 39/04

Метки: дозирования, жидкого, заливки, металла

...2 Н,ЦЯТЧИКО рычаги жестко с Вяз аньодним концом(, Бялом, Бесовая рама Одьи коецомШЯРНИРНО ЗЯКРЕПЛЕНЯ На ВЯЛУт Я ДЭУ гим концом связана с несоизменитель.ЬтМ датттттттотт трИЧЕтя Е(ОЕЗШ ур т ",Нт В -ЛЕН Еа Нт соной РЯМЕ ШЯРНЕт.нОНа Феег.1 изооражена кинематическансхема УстРойстна; на Ьиг.2 - ТО жет вид сверху.Устройство состоит из секторногоковша 1, устройства ОГрокидьевания,состоящего из вала 2,. жестко связанного с рычягамее 3, привода е, весовой рамы 5, парнирно связаннойпосредством подшипников 6 с валоми посредствам гоцшипников 7 с ковшомБесоиэмерительного датчика 8, 5 станицы 9, связанной через подшипники О с Га.тем 2, и блока1 управления .устройство работает следующимобразом.О Б исхоццом положении рычаги 3 выВедець из...

Номер патента: 1109244

Опубликовано: 23.08.1984

Авторы: Быков, Лозенко, Лопаткин, Подольский

МПК: B22D 11/045, B22D 11/055

Метки: горизонтального, кристаллизатор, литья, металлов, непрерывного, сплавов

...стенке водоохлаждаемой рубашки выполнены направляющие, в которыхустановлены упомянутые вкладыши. На Фиг,1 изображено предлагаемое устройство; на фиг, 2 - разрез А-А ня фиг. 1.Кристаллизатор содержит графитовую вулку 1, помещенную в водоохлаждаемую рубашку 2 и установленную в стенке металлоприемника 3, Водоохлаждаемая рубашка имеет отъемную переднюю крышку 4, а также направляющие 5 (Фиг.2), по которым устанавливаются сменные вкладыши 6, заполненные материалом с различной теплоаккумуляционной способностью Ь , например, вспученный перлит ( 6 = 350 Вт С/мкг ифград), кирпич шамотный ( Ь = 1400 ед.)дрСборка кристаллизатора производится следующим образом.Снимается передняя крышка и устанавливается графитовая втулка для протяжки того или иного...

Номер патента: 1104103

Опубликовано: 23.07.1984

Авторы: Бесков, Бухарова, Вакк, Волков, Воловиков, Завелев, Левер, Подольский, Семенов, Сергеев, Шопшин, Энтин

МПК: C01B 3/38

Метки: водородсодержащего, газа

...интенсивному началу протекания процес3 1104 са, более высокий подогрев привел бы к отложению .углерода в подводящем канале и на стенках реакционных труб. Повышение температуры газового потока до 830-860 ОС во второй зоне дает5 возможность получить повышенный выход целевого продукта.Отношение объема первой зоны ко второй, равное 1:(1-5), способствует наиболее равномерному распределению 10 газовых потоков по зонам и приводит к снижению гидравлического сопротивления и повышению выхода целевого продукта.П р и м е р 1. Трубчатый реактор высотой 12 м с внутренним диаметром реакционной трубы 0,08 м (отношение длины реакционной трубы к ее диаметру 150: 1) разделяют на две зоны. Отношение объема первой по ходу газа зоны ко второй равно...

Номер патента: 1101327

Опубликовано: 07.07.1984

Авторы: Быков, Жила, Закута, Лозенко, Макаренко, Пилипчик, Подольский, Шумихин

МПК: B22D 11/14

Метки: горизонтального, литья, непрерывного

...недостатком известных установок является наличие тянущей клети,что усложняет установку и снижаетнадежность ее работы.Цель изобретения - упрощениеконструкции установки и увеличениеее надежности в работе.Указанная цель достигается тем,что установка непрерывного горизонтального литья, содержащая металлоприемник и горизонтальный патрубокс графитовым кристаллизатором, снабжена индуктором импульсного электромагнитного поля, установленным свнешней стороны, противоположнойкристаллизатору, н на одной осис ним.На чертеже изображена установканепрерывного литья, общий вид.Установка состоит иэ металлоприемника 1, соединенного с горизонтальным патрубком 2, на одном конце которого установлен графитовый водоохлаждаемый кристаллизатор 3, а...
