Номер патента: 1838163

Опубликовано: 30.08.1993

Авторы: Агринский, Григорянц, Козинцев, Литновский, Марущенко, Матвеев, Некрасов, Рождествин, Федоров, Шляк

МПК: B44C 5/00

Метки: изображений, формирования

...модулированной добротности с временем импульса порядка 10-20 нс, частотой повторения импульсов 0,25 - 2 Гц и энергией излучения в импульсе 35 - 80 мДжфокусировалось объективом с т"=50 мм в тол. щу образца оптического стекла марки Кс полированными поверхностями. При этом получалИсь объемные следы оптического пробоя с диаметром от 0,3 до 1,4 мм. Концентрация лазерной энергии составляла приблизительно 50 мДж/ммэ. Границы объ1838163 Составитель П,АгринскийТехред М.Моргентал Корректор А,Обручар Редактор С.Кулакова Заказ 2893 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 емного следа...

Номер патента: 1743462

Опубликовано: 30.06.1992

Авторы: Карпеев, Киселев, Литновский, Лифантьев, Ляпин, Озеров

МПК: A01D 87/12

Метки: длины, обвязки, тюка, шпагата

...с выходом линии8 задержки, соединенной с одновибратором 9, который подключен к входу датчика10 включения вязального аппарата.Выход песвого вычислительного блока6 соединен с первым входом второго вычислительного блока 11, второй вход которогоподключен к датчику 12 текущей длины тюкат, соединенного с мерительным колесом 13,снабженным дугой мерителя 14. Выход датчика 12 одновременно подКлючен к второмувходу третьего вычислительного блока 15,первый вход которого соединен с задатчиком 16 регулируемой длины тюка р. Выходтретьего. вычислительного блока 15 соеди- "нен с вторым входом второго электронногоключа 17, а выход одновибратора 9 соединен с первым входом второго 17 и третьего18 электронных 1 ючей. Выход третьегоэлектронного ключа...

Номер патента: 1523115

Опубликовано: 23.11.1989

Авторы: Бродский, Ионова, Литновский, Озеров, Подольский

МПК: A01G 9/24, A01G 9/26

Метки: воздуха, температуры, теплице

...температура теплоносителя отличается от прогнозируемой, то появляется сигнал Усоответствующей полярности, который иостуиаст на электронный ключ 16. Если ири этом электронный ключ открыт, т е. регулятор 9 основного канала не работает 1 У 1=0), что показывает соответствие текущей температуры воздуха Тз заданной 1 сгнал У с выхода регулятора 4 корректирующего канала через электронный ключ 16 поступает ка исполнительный механизм 11, благодаря чему температура теплоносителя в нижнем контуре 13 системы отопления устанавливается в соответствии с заданной. При этом из-за отсутствия сигнала с регулятора 9 основного канала воздушный контур 26 не работает, а при отсутствии сигнала с датчика 4 наличия осадков не работает и верхний контур. В случае,...

Номер патента: 1443858

Опубликовано: 15.12.1988

Авторы: Арутюнян, Каширин, Литновский, Молчанов, Небрат, Озеров, Подольский, Силанчев

МПК: A01G 9/26

Метки: воздуха, температуры, теплице

...регулятора 16 корректирующегоканала отсутствует Я = О) и регулирование температуры теплоносителя внижнем контуре ведется по основномуканалу. Если температура теплоноси теля Т отличается от прогнозируемой, то появляется сигналсоответствующей полярности, который поступает на электронный ключ 18, Если1при этом электронный ключ 18 открыт, 15 т.е. регулятор 8 основного канала неработает О) = О), чтосоответствует заданной температуре, сигнал Бс выхода регулятора 16 корректирующего канала через электронный 1 слюч 18 2 О поступает на исполнительный механизм13. Температура теплоносителя в нижнем контуре 15, а значит, и в обеихветвях 29 и 30 бокового контура устанавливается в соответствии с за данной. Если при этом нет осадков,сигнал с выхода...

Номер патента: 1443152

Опубликовано: 07.12.1988

Авторы: Дьяконов, Жильцов, Литновский

МПК: H03K 5/156

Метки: импульсов, последовательности, преобразования, частоты

...содержит счетчик 1 импульсов, первый элемент И 2, счетчикДжонсона 3, первый элемент ИЛИ 4,элемент ИЛИ-НЕ 5, второй элемент.И 6,второй 7 и третий 8 элементы ИЛИ, инвертор 9, третий элемент И 10, входную шину 11, шину 1 2 кода преобразования, шину 13 импульсов сброса, шину14 частоты заполнения, шину 15 знакапреобразования и выходную шину 16.25) 10где Г- частота импульсов на входной шине 11,Одновременно с приходом первого импульса частоты Кз на установочный вход счетчика 3 посдений устанавливается в ноль и поочередно на каждом его выходном разряде, кроме первого, в такт частоты заполнения Гна шине 14 появляются одиночные импульсы, С второго разряда (младший) и четвер" того (средний) поочередно они через второй элемент ИЛИ 7...

Номер патента: 1442895

Опубликовано: 07.12.1988

Авторы: Забузов, Литновский, Озеров, Челядинов

МПК: G01N 25/68

Метки: влажности, относительной

...колебаний, по сигналукоторого терморегулятор 6, черезблок 16 переключения включает в работу термоэлектрический модуль 4 детектора 1 точки росы,Если температура окружающего воздуха больше О С, поверхность термоэлектрического модуля 4, на которомрасположены датчики 2 и 3, охлаждается, избыток тепла, образующийся напротивоположной стороне термоэлектрического модуля 4, отводится радиатором 5. Охлаждение происходит дотех пор, пока на датчике 2 конденсата не выпадает конденсатПри наличии конденсата сопротивление распространению поверхностной акустическойволны возрастает, амплитуда ее уменьшается, что приводит к срыву генерации генератора 15 вынужденных колебаний, при этом .терморегулятор 6отключает термоэлектрический модуль4, охлаждение...

Номер патента: 1434422

Опубликовано: 30.10.1988

Авторы: Казеннов, Литновский

МПК: G06F 3/14

Метки: вывода, информации

..."Строб А"(Фиг.З), что свидетельствует о предстоящей. смене данных по текущему адресу контролируемой системы, происхо.дят фиксация текущего адреса в ре О гистре 6 адреса и сброс блока 11 управления. Последний по окончанию импульса "Строба А" через блок 14 обеспечивает последовательное предъявление в блок 5 сравнения адресов всех 25 каналов для сравнения с текущим адресом системы, а также фиксацию результатов сравнения в триггерах блока 5.Параллельно блок 11 осуществляет и управление динамическим отображени- у) ем контролируемых адресов в блоке 4 индикации, открывая соответствующую каждому каналу группу индикаторов в моменты считывания присвоенного этому каналу адреса.С учетом сделанного допущения в результате сравнения возможны...

Номер патента: 1371616

Опубликовано: 07.02.1988

Авторы: Глазов, Литновский, Озеров, Подольский, Судаченко

МПК: A01G 9/26

Метки: теплиц, теплоизолирующее

...лучам.Вследствие поворота ш а гового дви г(тел я 15 появляется сигнал с выхода датчика 17 лг.лового церемещения нала 14, который через вход с блока 3 управления п(ступает на 15 первый вход элемента 20 сравнения, при этом сигнал с датчика 5 углового перемещения вала электропривода 2 еце равен нулю.Сигнал рассогласования с выхода элемента 20 сравнения Включает реле К, которое своим Ормально разом утым к нта.то 20 через нормально замкнутые контакты К 1 и КМ 2 запитывает катушку КМ реверсивного магнитного пускателя. Включается электропривод 2 и установленное на его валу зубчатое колесо 6 перемещает рейку 7, кото рая с помощью тяг 24, пальцев 25 и ново.ротных планок 26 поворачивает вокруг оси 27 жесткие элементы 28, а значит и прикрепленные...

Номер патента: 1338814

Опубликовано: 23.09.1987

Авторы: Литновский, Озеров, Челядинов

МПК: A01G 25/16

Метки: орошением

...соединенного с электродами зоныБ датчика 1 и образующего совместнос ним резонансный контур, равначастоте задающего генератора 3. Навыходе смесителя 6 сигнал отсутствует и выходное устройство 7 включаетподсистему увлажнения воздуха системы орошения, Одновременно сигнал свыхода генератора 4 вынужденных колебаний поступает на. вход электронного ключа 11 и закрывает его.Если при отсутствии влаги на поверхности зоны А датчика 1 температура окружающего воздуха, например,ниже номинальной, когда включениеподсистемы увлажнения воздуха нецелесообразно, частота выходного сигнала усилителя 5 меняется и не совпадает с частотой задающего генератора 3, на выходе смесителя 6 появляется сигнал, запрещающий выходномуустройству 7 включить...

Номер патента: 1328831

Опубликовано: 07.08.1987

Авторы: Глотов, Литновский

МПК: G06K 9/40

Метки: бинарного, изображения, фильтрации

...нового элемента иэображения, который является крайним правым элементом в нижней строке текущего положения апертуры (в случае прямоугольной апертуры это третье 30 слагаемое уравнение (3.По тому же импульсу блока 4 значение этого элемента вместе с тремя (в случае прямоугольной апертуры) другими отсчетами изображения, соответствующими трем последним членам уравнения (3), поступают с выходов блока 2 элементов задержки на информационные входы сумматора-вычитателя 5. Для определенности условимся, что отсчеты, 40 отвечающие в уравнении типа (3) членам со знаком плюс и минус, выводятся соответственно на нечетные и четные выходы блока 2 элементов задержки, а нечетные и четные информацион ные входы сумматора-вычитателя 5 соответственно...

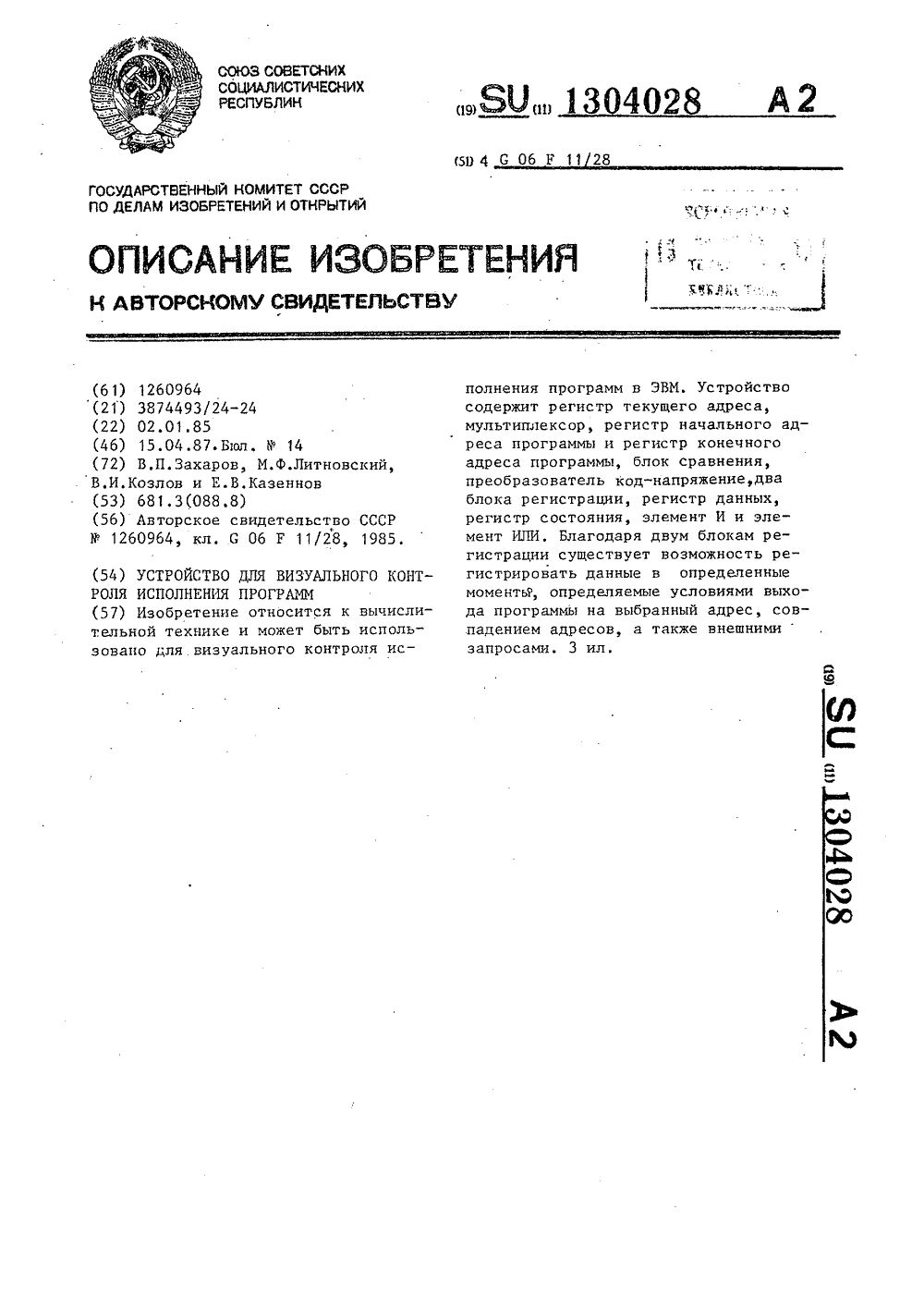

Номер патента: 1304028

Опубликовано: 15.04.1987

Авторы: Захаров, Казеннов, Козлов, Литновский

МПК: G06F 11/28

Метки: визуального, исполнения, программ

...типа 572 ПА 1.Устройство работает следующим образам,На информационный вход регистра 6состояний поступают ат ЭВМ сигналы,характеризующие текущее состояниепроцессора, а на синхравхад подаются импульсы синхронизации процессора, па которым в регистр 6 записывается текущее состояние процессора,Так как состояние процессора меняется с каждым ега внутренним тактом,т.е. с каждым периодам синхроимпуль -сов, на каждом разрядном выходе регистра 6 будет сформирована последовательность импульсов, соответствующих вполне определенным моментам работы ЭВМ; обращениям за первый байтам, т.е. за командой, обращениям квнешним устройствам, обращениям кОЗУ и т.д. Все сформированные последовательности поступают на входы мультиплексора 3, однако на ега вход...

Номер патента: 1296050

Опубликовано: 15.03.1987

Авторы: Глазов, Литновский, Озеров, Подольский

МПК: A01G 9/26

Метки: воздуха, температуры, теплице

...теплоносителя отопительной системы 6, т. е. вычислительный блок 1 с датчиками выполняет роль задатчика требуемойн для данных условии температуры теплоносителя. Если температура в теплице Т соответствует заданной, т. е. Твт = Твз, сигнал на выходе регулятора 9 основного канала регулирования отсутствует. При отклонении температуры в теплице от заданной в большую или меньшую сторону на выходе регулятора 9 основного канала регулирования появляется сигнал Б определенной полярности, соответствующей данному отклонению. Указанный сигнал запирает электронный ключ 15 и включает исполнительный механизм 10, посредством которого поворачивается в соответствующую сторону трех- ходовой клапан 11, изменяя тем самым соотношение горячей и холодной...

Номер патента: 1260964

Опубликовано: 30.09.1986

Авторы: Балткай, Захаров, Литновский

МПК: G06F 11/32

Метки: визуального, исполнения, программ

...с каждым периодом синхроимпульсов на каждом разрядном выходе регистра 6 формируется последовательность импульсов, соответствующих определенным моментам работы ЭВМ: обращение за первым байтом, т,е.за командой, обращение к внешним устройствам, обращение к ОЗУ и т.д, Все сформированные последовательно. сти поступают на входы элементов 2 И-НЕ 23 мультиплексора 3, однако на его выход проходят лишь те из них, которые выбраны оператором при помощи тумблеров 20 клавиатуры, После свертки по ИЛИ результирующая тактовая последовательность поступает на синхровход регистра 1 текущего адре1260964 са. К информационному входу этогорегистра подключена адресная шинапроцессора, а на его выходе тактовой частотой от мультиплексора 3 формируется...

Номер патента: 1217311

Опубликовано: 15.03.1986

Авторы: Забузов, Литновский, Озеров, Челядинов

МПК: A01G 25/16, G01W 1/11

Метки: микроклимата, параметров

...с задающимгенератором 6, а выходом - с преобразователем сигналов, выполненнымв виде измерителя 7 амплитуды 25синуаоидального сигнала. Элемент4 измерителя 2 температуры входом соединен с выходом усилителя 8, авыходом - с входом усилителя 8и с первым входом смесителя 9, второй вход которого связан с задающимгенератором 6.Устройство 5 контроля наличиявлаги содержит пьезочувствительныйэлемент 10. В измерителе 1 имеется35второй усилитель 11, дополнительный смеситель 12, первый 13 ивторой 14 преобразователи частотанапряжение, сумматор 15, регистраторы 16 и 17 температуры и уровнясолнечной радиации, соответственно.Пьезочувствительный элемент 10 выходом связан с входом второго усилителя 18, выход которого связанс входом измерителя 7 амплитуды...

Номер патента: 1192734

Опубликовано: 23.11.1985

Авторы: Литновский, Озеров, Челядинов

МПК: A01G 25/16

Метки: поливом

...выход которого соединен с входом задающего генератора 3.Устройство работает следующим образом.В исходном состоянии частота генерации резон ансного контура, образованного усилителем 6 и электродами зоны контроля температуры датчика 1, настроена на частоту 1 т = Ь опорного генератора 8, причем настройка производится при температуре окружающей среды Т, равной заданной температуре Т,.Если текущая температура Тт окружающей, среды равна заданной Тчастота с выхода усилителя 6, образующего совместно с входными и выходными электродами зоны контроля температуры датчика 1 резонансный контур, равна частоте опорного генератора 8, а значит, сигнал с выхода сме. сителя 7 отсутствует и электронный ключ 2 закрыт, система орошения отключена. Электронный...

Номер патента: 1192714

Опубликовано: 23.11.1985

Авторы: Абрамов, Корягин, Литновский, Ляпин, Озеров, Сулима

МПК: A01F 25/08

Метки: активным, вентилированием, сена, сушки

...сена заданногозначения,Устройство работает следующим образом.После того, как на решетку 1 уложенштабель сена 2 с установленным в его толще датчиком 19, оператор с помощью ручной лебедки 11 опускает специальную подвеску 10 с закрепленными на ней чувствительными элементами 8 датчика 7 температуры выходящего воздуха и устанавливает5 ее над штабелем сена 2. Затем операторв программном блоке 14 набирает три программы, которые реализуют первые три режима сушки, и включает питание устройств управления,20После включения питания в программномблоке 4 автоматически запускается перваяпрограмма (выход 1), которая реализует первый режим работы устройс 1 ва, и рограммный блок 14 вырабатывает сигнал (момент времени 1, фиг. 2), поступающий на25...

Номер патента: 1165897

Опубликовано: 07.07.1985

Авторы: Буров, Зеленин, Литновский, Озеров

МПК: G01G 7/04, G01G 9/00

Метки: массоизмерительное

...обмотках 19 и 20 возни кает сила Го, направленная в противоположную сторону, т.еч = - Рпричем данное равенство устанавливается с помощью регулируемой установки на источнике 22 тока. З 0 Компенсация с помощью электромагнитного компенсатора статической тарной нагрузки 5 позволяетпереписать исходное уравнение ввиде Таким образом, при попадании вприемную платформу измерительнойподвески 17 измеряемой дозы сель хозпродукции возникает силакоторая через коромысло 14, опорныйэлемент 8, шток 7 вызывает на поршне малого диаметра 6 силуВ результате действия поршня малого 45диаметра 6 силой 1 О на мембрану 4цилиндра 2 гидравлического преобразователя условия 1 со стороныжидкости возникает реакция.Р, ф о,опричем Р= Ргде б, - площадь поперечного...

Номер патента: 1113041

Опубликовано: 15.09.1984

Авторы: Арутюнян, Беликов, Белов, Литновский, Озеров, Подольский, Челядинов

МПК: A01G 9/26

Метки: воздуха, температуры, теплице

...исполнительному механизму 21 трехходового смесительного клапана 22 верхнего контура 23 системы отопления теплицы.Устройство работает следующим образом.Сигналы с датчиков 1 - 3, а также 5, 6 и задатчика 7 требуемой температуры айвз воздуха п осту па ют на вход в ычислнтел ь ного блока 8, Последний на основании полученной информации вырабатывает сигнал, пропорциональный требуемой для данных усло. вий (погодных и микроклимата) температуре 1 гз теплоносителя в нижнем контуре 13, т.е.вычислительный блок 8 совместно с датчиками 1 - 6 выполняет роль задатчика требуемой для данных условий температуры теплоносителя в нижнем контуре системы отопления. Основным каналом регулирования температуры теплоносителя в нижнем контуре является канал,...

Номер патента: 1113040

Опубликовано: 15.09.1984

Авторы: Беликов, Белов, Литновский, Озеров, Подольский, Челядинов

МПК: A01G 9/26

Метки: воздуха, температуры, теплице

...датчик уровня Е солнечной радиации 2, датчик скорости 7 ветра .3 а также датчик влажности гвоздуха в теплице 4, датчик температуры 1: поверхности почвы 5, задатчик требуемой температуры ев воздуха 6, подключенные соответственно к входам вычис 1 лительного блока 7, выход задатчика 6 соединен с одним из входов регуля" тора 8 основного канала регулирования, на второй вход которого подключен датчик текущей температурывоздуха 9, а выход подключен к испол- нительному механизму 10, связанному непосредственно с трехходовым смеси" тельным клапаном 11, вмонтированным в систему 12 отопления теплицы. Выход вычислительного блока 7 подклю" чен к одному из входов регулятора 13 корректирующего канала регулирования на второй вход которого подключен...

Номер патента: 1071243

Опубликовано: 07.02.1984

Авторы: Желанов, Литновский, Озеров

МПК: A01C 7/00

Метки: работы, сеялки

...55 сошнике 11, содержащий осветитель 2 и фотопреобразователь 13, генератор импульсов 14, схему сравнения 15, схему И 16,при этом датчик контроля забивания сошника 10, ориентированный на выходное отверстие сошника 11, входом связан с первым выходом генератора импульсов 14, а выходом соединен с первым входом схемы сравнения 15, второй вход которой связан со вторым выходом генератора импульсов 14, входом соединенным с источником питания 4, причем выход схемы сравнения 15 соединен с первым входом схемы И 16, второй вход которой связан со вторым выходом блока преобразования 5, а выход схемы И соединен со вторым входом ключа 7, при этом фотоэлектрический датчик пролета семян 1 установлен на выходах семяпроводов 17 сеялки.Устройство работает...

Номер патента: 1064918

Опубликовано: 07.01.1984

Авторы: Литновский, Нитовщикова, Озеров, Челядинов

МПК: A01G 25/16

Метки: орошением

...Функциональнаясхема предлагаемого устройства нафиг.2 - датчик поверхностно-акустиеских волн, общий вид.1Устройство содержит датчик поверхностных акустических волн (ПАВ) 1,поверхность которого разделена наосновную зону контроля влаги я "н 55дополнительную зону контроля температуры Б (Фиг.2) с влагостойким слоем покрытия. При этом входные электрод(ю зоны контроля влаги А подключены к задающему генератору 2, а вы ,р)ходные электроды - М генератору 3вынужденных колебаний. Входные ивыходные электроды эоны й контролятемпературы датщва 1 ПАВ включеныв обратную цепь уснлйтеля 4, выход б 5 которого подключен к одному иэ входовсмесителя 5, Второй вход смесителясвязан с задающим генератором 2, авыход соединен со вторык входом вы-ходного...

Номер патента: 1055433

Опубликовано: 23.11.1983

Авторы: Забузов, Литновский, Озеров, Челядинов

МПК: A01G 25/16

Метки: орошением

...эффективности работы устройства,Эта цель достигается тем, что устройствоуправления орошением снабжено анализатором спектра, вход которого соединен с выходом генерагора вынужденных колебаний, авыход подключен к выходному блоку, причемвходные и выходные электроды пьезоэлемента расположены веерообразно, а задающ 1 тйгенератор выполнен в виде генератора качающейся частоты.На фиг, 1 показана функциональная схемапредлагаемого устройства; на фиг. 2 - принцип формирования пучка поверхностной аккустической волны.Устройство управ;ения орошением содержит зада 1 ощий генератор 1, соединенный свходными электродами 2 пьезоэлемента 3,выходные электроды 4 которого подключенык генератору вынужденных колебаний 5 и выхчлной блок 6 и снабжено...

Номер патента: 1020035

Опубликовано: 30.05.1983

Авторы: Литновский, Озеров, Телегин

МПК: A01C 9/04

Метки: картофелесажалка

...с входом порогового элемента.Картофелесажалка агрегатируется от трактора, а ее дисковый высаживающий аппарат приводится во вращение от вала отбора мощности (не показан).Устройство работает следующим образом, Сигнал с датчика 3 наличия ложечек индуктивного типа, пропорциональный скорости вращения диска высаживающего аппарата 2, и сигнал с датчика пути 5, пропорциональный скорости движения картофелесажалки, поступает на вход блока 9 сравнения. Если скорость движения диска высаживающего аппарата 2 соответствует скорости движения картофелесажалки, т. е. буксование отсутствует, сигнал на выходе схемы 9 сравнения имеет максимальное значение и через цифроаналоговый преобразователь 10, ключ 11 и усилитель 13 мощности поступает на вход...

Номер патента: 1017222

Опубликовано: 15.05.1983

Авторы: Арутюнян, Бродский, Литновский, Озеров, Подольский, Судаченко

МПК: A01G 9/26

Метки: воздуха, температуры, теплице

...регулирования, связанных совходами исполнительного органа.На чертеже показана блок-схемаустройства регулирования температуры воздуха в теплице.Устройство включает вычислительный блок 1, подключенный. входами квыходам датчиков погодных условий,включающих датчик 2 уровня солнеч 55ной радиации, датчик 3 скорости ветра, датчик 4 температуры наружноговоздуха, и датчикам влажности 5 воздуха и температуры 6 почвы в теплице, а также задатчик 7 и датчик 8 температуры воздуха в теплице и исполнительный орган 9, связанный с трехходовым перепускным клапаном 10, основной канал регулирования, имеющий задатчик 7 температуры воздуха в теплице и регулятор 11, корректирующий канал, имеющий датчик 12 температуры теплоносителя, регулятор 13 и электронный...

Номер патента: 1014536

Опубликовано: 30.04.1983

Авторы: Забузов, Литновский, Нитовщикова, Озеров, Челядинов

МПК: A01G 25/16

Метки: орошением

...досюигается тем,.что устройство управления орошениемснабжено блоком настройки жриодичностиорошения содержащим делитепь напряжения задающего генератора, набор резисторов и многополюсный переключатель одно.временного включения укаэанных эпемен=тов, причем задающий генератор связанс датчиком посредством делителя напряжения через многополюсный перекпюча 6 2тель, а набор резисторов также посредстввом указанного переключателя вкпюченв цепь обратной связи генератора вынужденных колебаний,Блок настройки периодичности орошения, введенный в устройство, осуществляет регулирование времени высыханияповерхности датчика в соответствии свидом и фазой роста растения, что значительно повышает точность и эффективность управления орошением,...

Номер патента: 893156

Опубликовано: 30.12.1981

Авторы: Литновский, Озеров, Телегин

МПК: A01C 9/04

Метки: картофелесажалка

...посредством реле включения связан с силовым электромагнитом 12.893156Описанный цикл работы корректора 51повторяется каждый раз, когда в ложечке посадочного аппарата 2 отсутствует клубень картофеля.Использование в корректоре пропусковклубней картофеля бесконтактного датчика пропусков значительно упрощает конструкцию и повышает надежность работы картофепесажалки. 10 Картофелесажалка работает следующим образом.При поступательном движении картофелесажалки посадочный аппарат 2 вращается и своими ложечками вычерпывает клубни картофеля иэ бункера 1 и поочередно выбрасывает их в сошник 4.Если по какой го причине в ложечке посадочного аппарата 2 клубня не оказывается, то зажим 3, удерживающий клубень в ложечке, имеет наибольший вылет, что...

Номер патента: 873906

Опубликовано: 23.10.1981

Авторы: Бардовский, Литновский, Озеров

МПК: A01B 63/11

Метки: машин, навесных, почвообрабатывающих

...5 в положение "подъем" обеспечивает подключение силового гидроцилиндра 7 к вибрационной бороне 10, при этом избыточное давление в гидросистеме трактора, возникающее за счет. работы вибратора 15, передается в нижнюю полость силового гидроцилин. дра 7 навески 8 трактора. В связи с тем, что силовой гидроцилиндр 7 навески трактора и гидроцилиндр 14 вибрационной бороны 10 блокируются установкой рукояток 1 и П гидрораспределителя 5 в положение "подъем", навеска 8 трактора имеет искусственное "плавающее" положение, обеспечивающее копирование рабочим органом ,катком 2 неровностей поверхности поля, при этом рабочее давление масла гидроцилиндра 14 вибрационной бороны 10 передается в нижнюю полость силового гидроцилиндра 7 навески 8 ....

Номер патента: 871759

Опубликовано: 15.10.1981

Авторы: Литновский, Озеров, Телегин

МПК: A01D 33/08

Метки: датчик, емкостной, картофеля, клубней, счета

...1, подключенный к входу операционного усилителя 2выход которого соединен со входом череззаграждающий фильтр 3, выполненный по схеме балансного моста Вина, в плечо котороговключен емкостной чувствительный элемент4, а в его диагональ световой диод Д.Датчик работает следующим образом.В исходном состоянии при отсутствии клуб. ня картофеля в емкостном чувствительном элементе 4 заграждающий фильтр 3 настроен на частоту генератора 1. При этом мост сбалан. сирован, а сигнал на выходе операционного усилителя 2 достигает своего максимального значения, При попадании клубня картофеля между обкладками емкостного чувствительного элемента 4 меняется его емкость, происходит разбаланс моста, вследствии чего сигнал на выходе операционного усилителя...

Номер патента: 862169

Опубликовано: 07.09.1981

Авторы: Епанова, Литновский, Озеров, Судаченко

МПК: G08G 1/12

Метки: датчик, занятости, зоны, обслуживания, перемещений, средств, транспортных

...выполнена в видестовнны, размещенной3 86внутри неподвижной крестовины с возможностью перемещения по вертикали.Катушка индуктивного преобразователяустановлена в центре неподвижной крестовины, а металлический стерженьв центре подвижной крестовины.На фиг.показано устройство(сечение по центру крестовины); нафиг. Х - Фо же, вид сверху; нафиг. 3 - сечение концов крестовины. Датчик перемещений 1 установлен восновании 2 й включает в себя грузоприемаую часть, состоящую из неподвижнои крестовины 3, имеющей П-образное сечение, подвижной крестовины 4,. выполненной таким же образом, но свозможностью перемещения в вертикальной плоскости относительно неподвиж-.ной крестовины 3,ограничителей 5хода подвижной крестовины 4, пружин, 6, вставленных между...

Номер патента: 800928

Опубликовано: 30.01.1981

Авторы: Акимов, Литновский

МПК: G01S 7/30

Метки: адаптивный, знаковый, обнаружитель

...статистикаБ;=.Х К; (1)отдельно для каждого З"го канала.В блоке 5 сравнения статистики Б 4 сравниваются с соответствующими порогами С, вырабатываемыми формироваелем 1 порога. РезультатоМ СРавнеВия являются сигналы Й =ц(8 -С) "ричем значению д =1 соответствует решение о наличии сигнала, а значению с"-0 соответствует решение об отсутствии сигнала в 3-ом канале.Сигналы К поступают на вход Формирб вателя 1 порога, т.е, на вход блока 7 задержки, содержащего И разрядов, и на один из входов элемента 8 И.На выходе элемента 8 И Формируетсяпоследовательность из Ю сигналов бК;1 К , которая поступает на(2) Сигналы %; поступают йа вход сумматора 10, который осуществляет скользящее суммирование М соседних каналов,. т.е. образует сигналы,гР Уб е,4...
