Устройство для разобщения и поштучной выдачи длинномерных грузов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

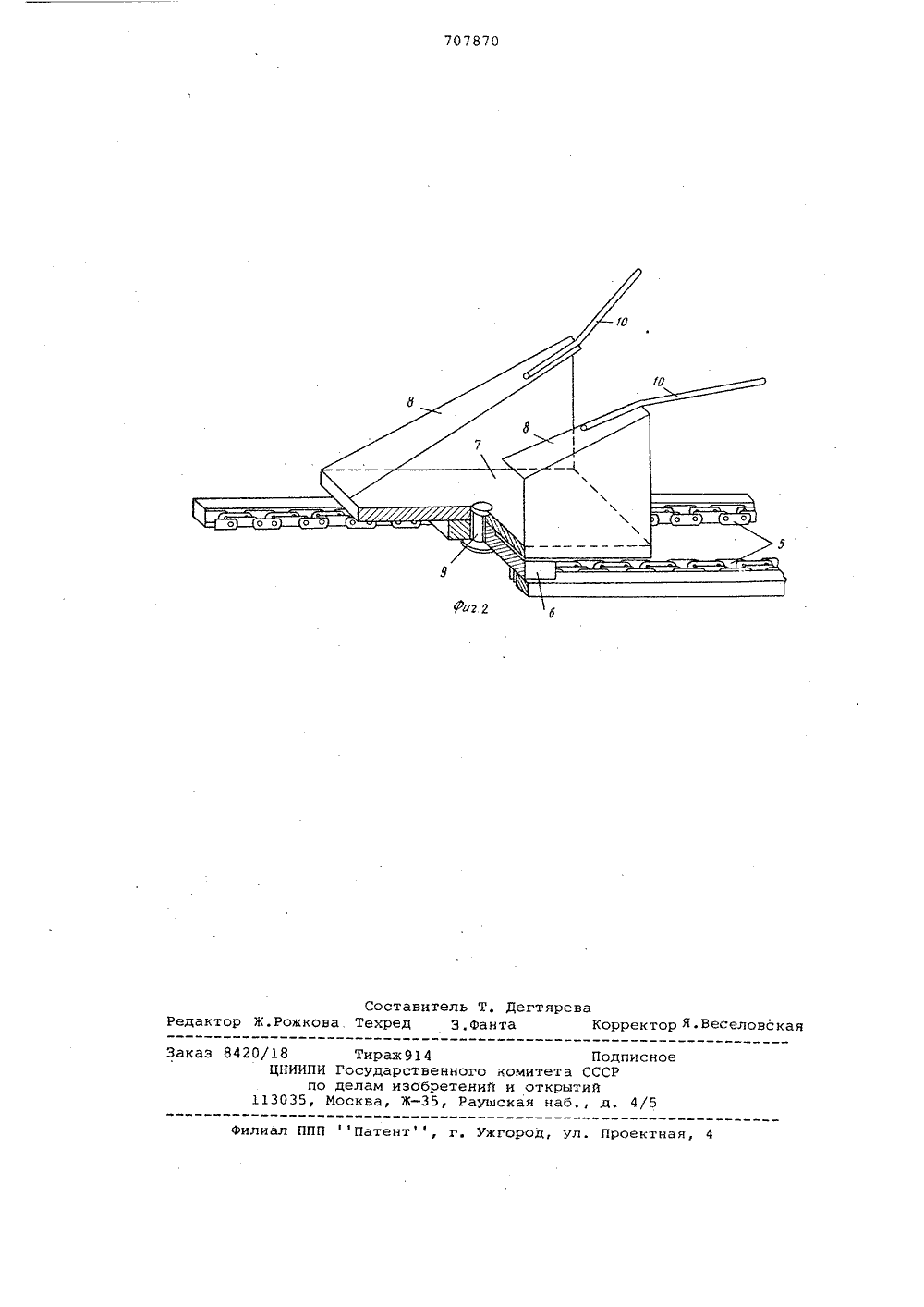

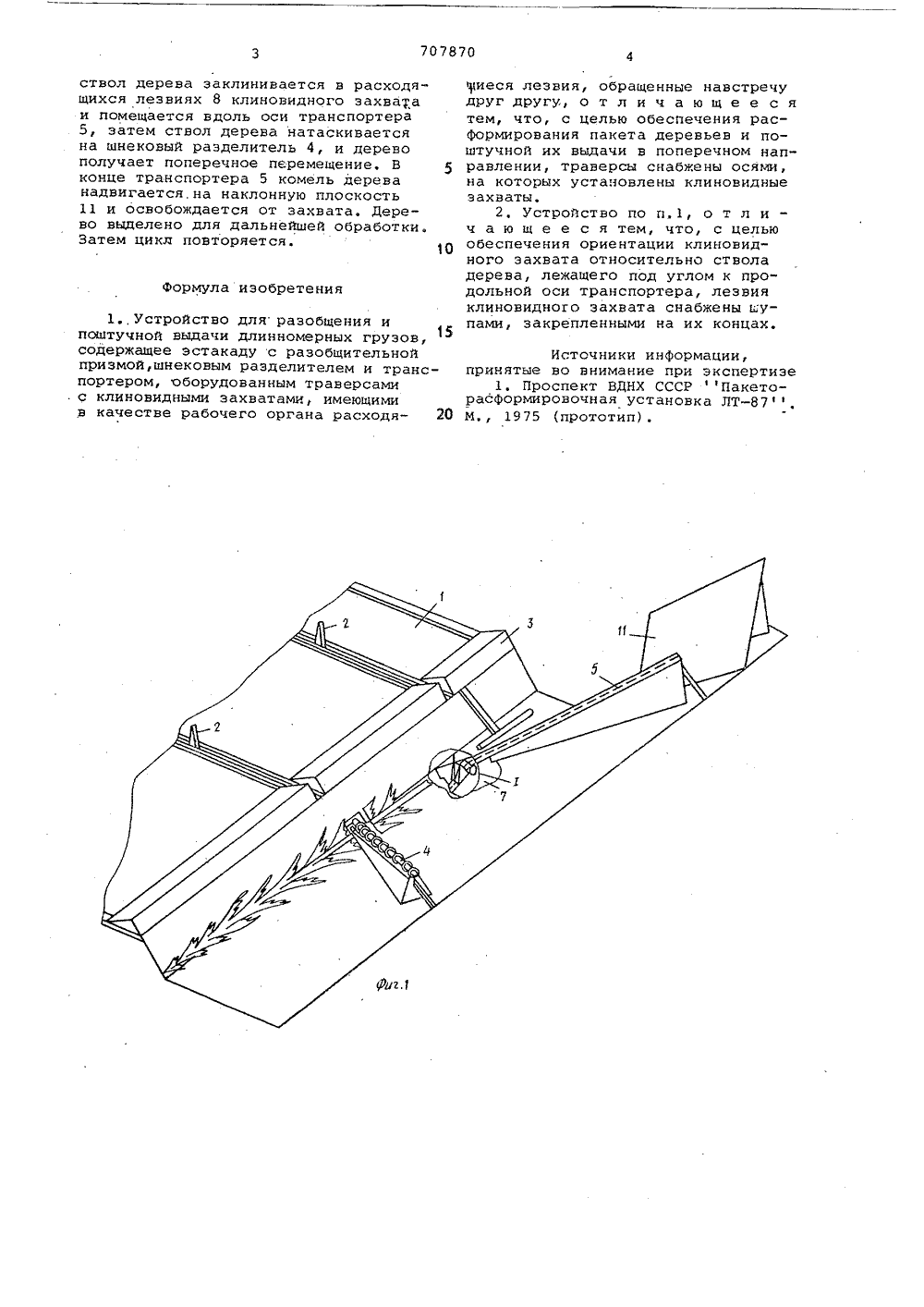

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22 Заявлено 190678 (21) 2630838/27-11с присоединением заявки Нов(23) Приоритет -Опубликовано 05,0130, Бюллетень М 1Дата опубликования описания 07. 01. 80 Союз Советских Сцивлистическнх Республик(51)М, Кл. В 65 С 57/18 Государственный комитет СССР по делам изобретений н открытнй(54) УСТРОЙСТВО ДЛЯ РАЗОБЩЕНИЯ И ПОШТУЧНОЙ ВЫДАЧИ ДЛИННОМЕРНЫХ ГРУЗОВ Изобретение относится к устройствамдля поштучной выдачи длинномерныхгрузов и может быть использовано влесной промышленности.Известно устройство для разобщения и поштучной выдачи длинномерныхгрузов, содержащее эстакаду с разобщительной призмой, шнековым разделителем и транспортером, оборудованнымтраверсами с клиновидными захватами,имеющими в качестве рабочего органарасходящиеся лезвия, обращенные навстречу друг другу 11,Недостатком данного устройстваявляется невозможность обеспечения 15расформирования пакета деревьев ипоштучной их выдачи в поперечном направлении.Целью изобретения является обеспечение расФормирования пакета деревьев и поштучной их выдачи в поперечном направлении, а также обеспечение ориентации клиновидного захватаотносительно ствола дерева, лежащегопод углом к продольной оси транспортера.Поставленная цель достигается тем,что траверсы устройства снабжены осями, на которых установлены клиновидные захваты, Кроме того, лезвия клиновидного захвата снабжены шупами, закрепленными на их концах.Изобретение поясняется чертежами, где на фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2- узел 1 фиг. 1.Устройство содержит эстакаду 1 и разгрузочно-растаскивающий механизм 2. Эстакада 1 имеет разобщительную призму 3, шнековый разделитель 4 вершин и транспортер 5,оборудованный траверсами б с клиновидными захватами 7, имеющими в качестве рабочего органа два расходящихся лезвия 8 и установленными на траверсе 5 с воэможностью поворота вокруг оси 9. На расходящихся лезвиях 8 установлены щупы 10.Устройство работает следующим образом.Пачку деревьев краном илн разгрузочно-растаскивающим механизмом 2 укладывают на эстакаду 1. Затем механизмом 2 отделяют от пачки часть деревьев и подвигают их на разобщительную призму 3; с которой комель дерева, лежащего первым, падает на транспортер 5. Щупы 10 ориентируют клиновидный захват 7 траверсы б по стволу дерева, При перемещении траверсы бствол дерева заклинивается в расходящихся лезвиях 8 клиновидного захвата и помещается вдоль оси транспортера 5, затем ствол дерева натаскивается на шнековый разделитель 4, и дерево получает поперечное перемещение, В конце транспортера 5 комель дерева надвигается,на наклонную плоскость 11 и освобождается от захвата. Дерево выделено для дальнейшей обработки. Затем цикл повторяется. 10Формула изобретения1 устройство для разобщения и поштучной выдачи длинномерных грузов, содержащее эстакаду с разобщительной призмой,шнековым разделителем и транспортером, оборудованным траверсами с клиновидными захватами, имеющими в качестве рабочего органа расходя щиеся лезвия, обращенные навстречу друг другу о т л и ч а ю щ е е с я тем, что, с целью обеспечения расформирования пакета деревьев и поштучной их выдачи в поперечном направлении, траверсы снабжены осями, на которых установлены клиновидные захваты.2, Устройство по п,1, о т л и ч а ю щ е е с я тем, что, с целью обеспечения ориентации клиновидного захвата относительно ствола дерева, лежащего под углом к продольной оси транспортера, лезвия клиновидного захвата снабжены щупами, закрепленными на их концах.Источники информации, принятые во внимание при экспертизе1. Проспект ВДНХ СССР Пакеторасформировочная установка лт, М., 1975 (прототип).707870 б тавитель Т, Дегтяред З,Фанта Редактор Ж.Рожкова Те Веселовска Коррек Заказ 8 исно илиал ППП Патент, г. Ужгород, ул. Проектн/18 Тираж 914ЦНИИПИ Государственного комипо делам изобретений и о 13035, Москва, Ж, Раушская та СССРрытийаб., д. 4
СмотретьЗаявка
2630838, 19.06.1978
СВЕРДЛОВСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ЛЕСОЗАГОТОВИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ
ОСОКИН ЭДУАРД ИВАНОВИЧ, МИЗЕВ МИХАИЛ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B65G 57/18
Метки: выдачи, грузов, длинномерных, поштучной, разобщения
Опубликовано: 05.01.1980
Код ссылки
<a href="https://patents.su/3-707870-ustrojjstvo-dlya-razobshheniya-i-poshtuchnojj-vydachi-dlinnomernykh-gruzov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для разобщения и поштучной выдачи длинномерных грузов</a>
