Роликодержатель моталки горячей полосы

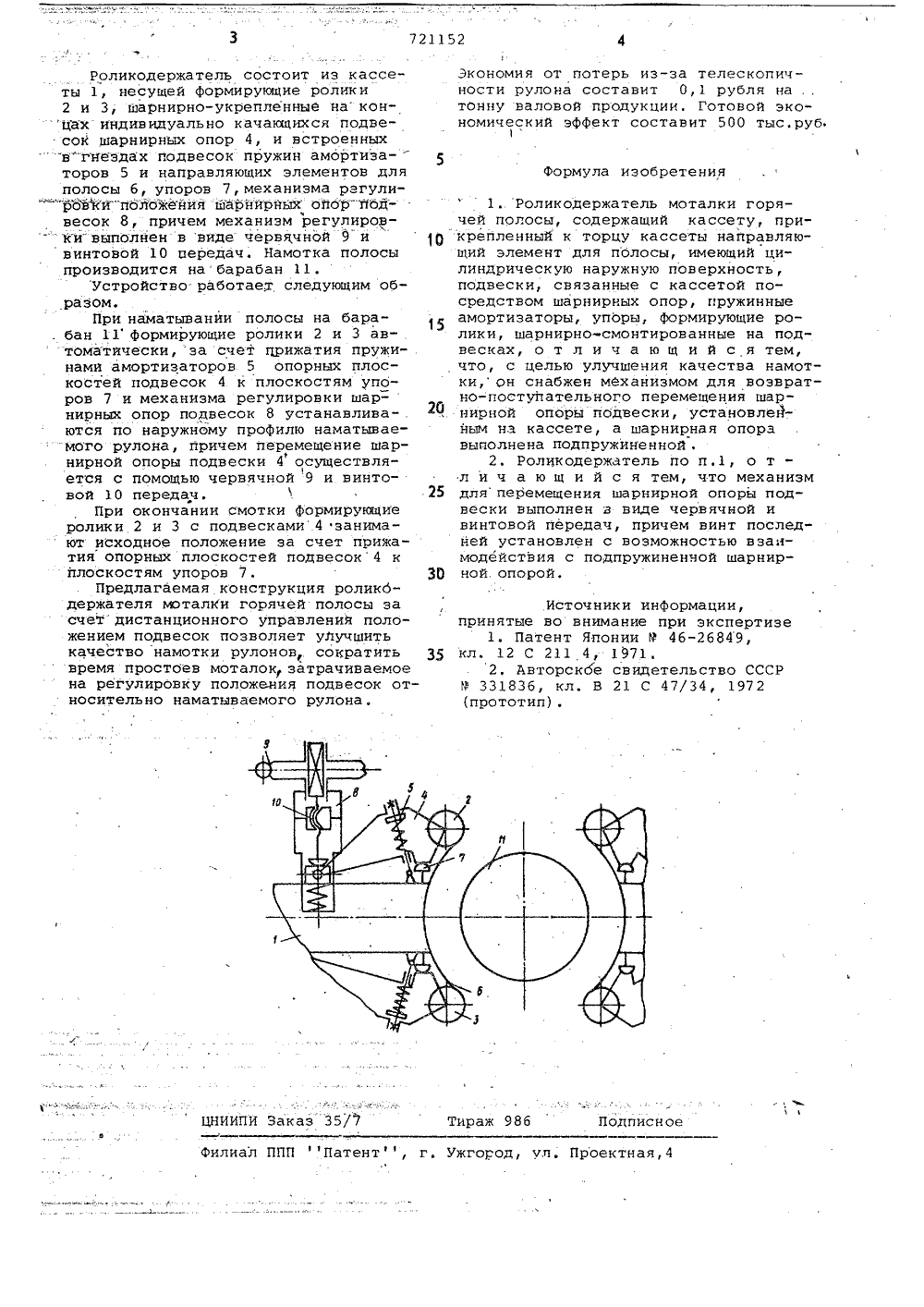

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(51)М. Кл. В 21 С 47/34 с присоединением заявки Мо -Государственный комитет СССР по делам изобретений и открытий(5 З) УДК 621. 772.068 (088. 8) Дата опубликования описания 17.0380(54) РОЛИКОДЕРЖАТЕЛЬ МОТАЛКИ ГОРЯЧЕИ ПОЛОСЫРоликодержатель моталки горячейполосы относится к области обработ" ки металлов давлением, в частности может быть использован в роликобара банных моталках широкополосных станов горячей прокаткиИзвестны роликодержатели моталок горячей полосы, содержащие кассеты, подвески с формирующими роликами, 1 О пружинные амортизаторы. Регулировка подвески с формирующим роликом осуществляется путем поджатия пружины амортизаторов гайками 1.Однако при такой конструкции ро ликодержателя нарушается настройка положения формирующих роликов в процессе смотки полосы, вызванная. дй- намическими нагрузками пружин амор" тизаторов, что снижает жесткость пруЯ жин, ухудшает качество смотки полосы.и приводит к частому появлению телескопичности рулона. Кроме того, регулировку нельзя производить при работающей моталке, 25Известен также роликодержатель моталок горячей полосы, содержащий кассету, прикрепленный к торцу кассеты направлякщий элемент для полосы, имеющий цилиндрическую наружную поверхность, подвески," связанные с кассетой посредством шарнирных опор, пружинные амортизаторы, упоры, формирующие ролики, шарнирно-смонтированные на подвесках 2.Недостатком данной конструкции роликодержателя моталки горячей полосы является отсутствие возможности регулировки положения подвесок подшипниковых опор с формирующими .роликами при работающей моталке.Цельюизобретения является улучшение качества намотки. Цель достигается тем, что ролико" держатель снабжен механйзмом для возвратно-поступательного перемещения шарнирной опоры подвески, установленным на кассете, а шарнирная опора выполнена подпружиненной, при этом механизм для перемещения шарнирной опоры подвески выполнен в вйде червячной и винтовой передач, причем винт последней установлен с возможностью взаимодействия с подпружиненной шарнирной опорой.На чертеже изображена кинематическая схема. роликодержателя горячей полосы.721152 Формула изобретения ИИПИ Заказ 35/7 дписное ираж 98 Филиал ППП Патент жгор оектная,Роликодержатель состоит иэ кассеты 1, несущей формирующие ролики2 и 3, шарнирно-укрепленные на концах индивидуально качающихся подвесоК шарнирных опор 4, и встроенных "вгнездах подвесок пружин амортизаторов 5 и направляющих элементов дляполосы 6, упоров 7,механизма рагули" ровфкй "положейия шарнирйых ойор"подвесок 8, причем механизм регулировки"вйполнен в виде червячной 9 ивинтовой 10 передач. Намотка полосыпроизводится на барабан 11.Устройство работает следующим образом.При наматывании полосы на бара. бан 11 формирующие ролики 2 и 3 автоматически, за счет грижатия пружи- .нами амортизаторов 5 опорных плоскостей подвесок 4 к плоскостям упо- ров 7 и механизма регулировки шарнирных опор подвесок 8 устанавлива- .ются по наружному профилю наматываемого рулона, причем йеремещение шарнирной опоры подвески 4 осуществля 1ется с помощью червячной 9 и винтовой 10 передач.При окончании смотки формирующиеролики 2 и 3 с подвесками 4 занимают исходное положение эа счет прижатия опорных плоскостей подвесок 4 кплоскостям упоров 7.Предлагаемая конструкция роликбдержателя моталКи горячей полосы эасчет дистанционного управления положением подвесок позволяет улучшитькачество намотки рулонов, сократитьвремя простоев моталок затрачиваемоена регулировку положения подвесок относительно наматываемого рулона,Экономия от потерь из-за телескопичности рулона составит 0,1 рубля на ., тонну валовой продукции. Готовой эко" номический эффект составит 500 тыс.руб.1. Роликодержатель моталки горячей полосы, содержащий кассету, прир крепленный к торцу кассеты направляющий элемент для полосы, имеющий цилиндрическую наружную поверхность,подвески, связанные с кассетой посредством шарнирных опор, пружинныеамортизаторы, упоры, формирующие ролики, шарнирно-смонтированные на подвесках, о т л и ч а ю щ и й с я тем,что, с целью улучшения качества намотки, он снабжен механизмом для возвратно-поступательного перемещения шарко нирной опоры подвески, установлейным на кассете, а шарнирная опоравыполнена подпружиненной .2, Роликодержатель по п.1, о тл и ч а ю щ и й с я тем, что механизм 25 дляперемещения шарнирной опоры подвески выполнен в виде червячной ивинтовой передач, причем винт последней установлен с возможностью взаимодействия с подпружиненной шарнир ной.опорой..Источники информации,принятые во внимание при экспертизе1. Патент Японии У 46-26849,Я кл. 12 С 211 4, 1971.2. Авторскбе свидетельство СССРР 331836, кл. В 21 С 47/34, 1972
