Устройство для обрезки сучьев с поваленных деревьев и сортиментов

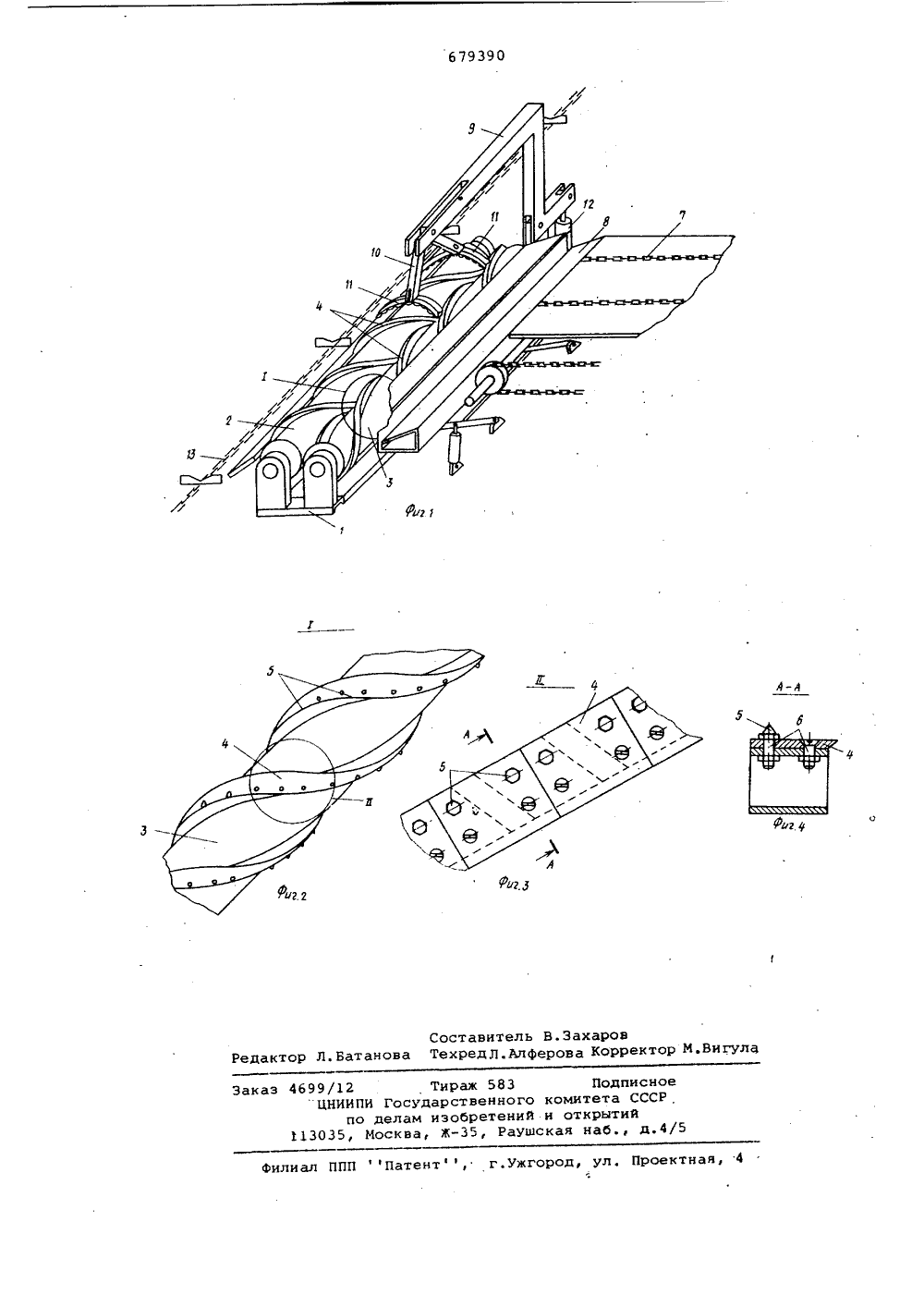

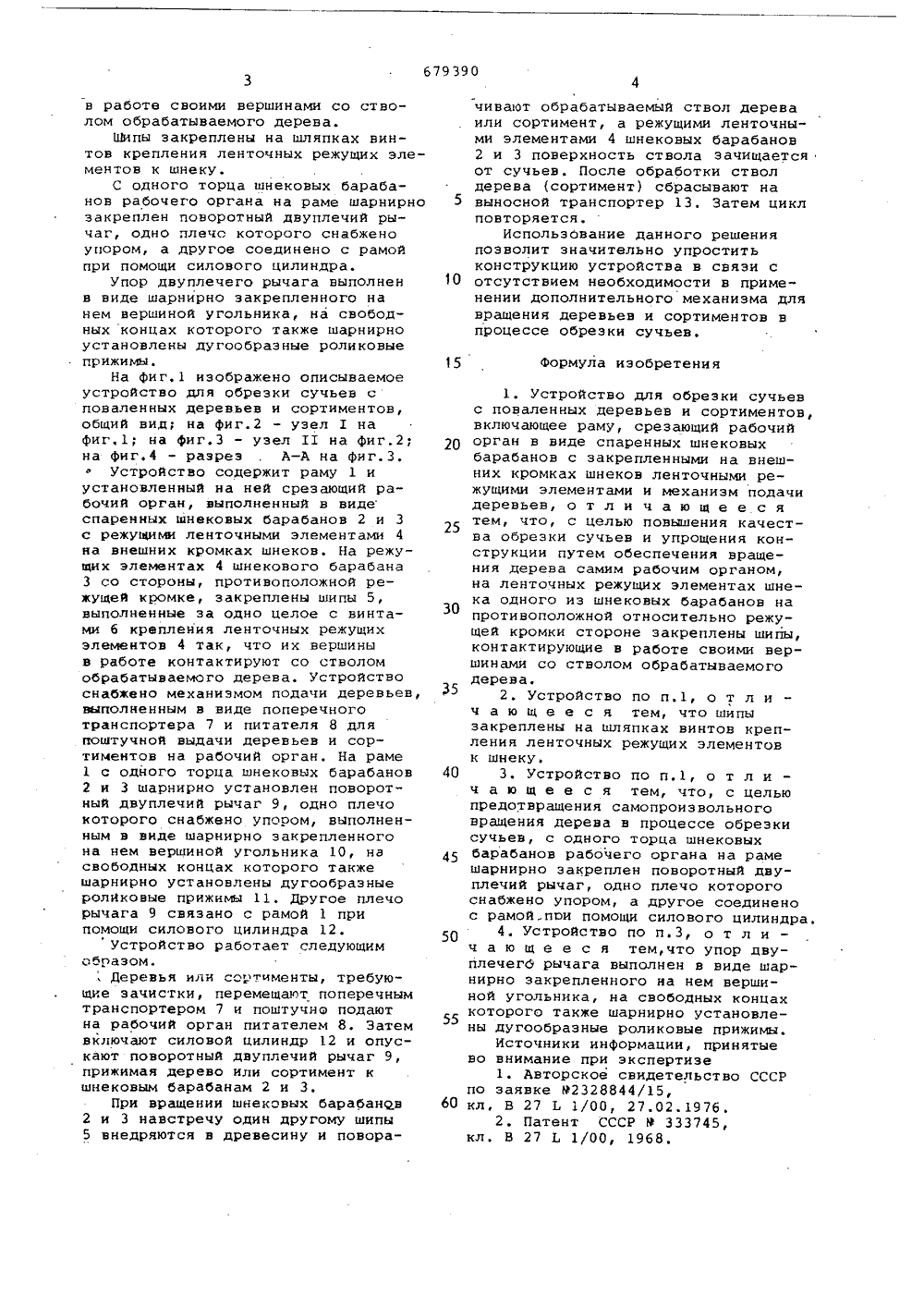

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет -Государственный комитет СССР по делам нзобретеннй н открытнй(71) Заявитель Свердловское научно-производственное лесозаготовительное объединение 54) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ СУЧЬЕВ С ПОВАЛЕННЫХ ДЕРЕВЬЕВ И СОРТИМЕНТОВ Изобретение относится к оборудо.ванию лесной промышленности, в частности к устройствам для обрезки сучьев с поваленных деревьев и5 сортиментов.Известны устройства для обрезки сучьев с поваленных деревьев, включающие раму, рабочий орган в виде спаренных шнековых барабанов с закрепленными на внешних кромках шнеков ленточными режущими элементами, механизмы подачи и поворота дерева вокруг его оси и привод 11.Основными недостатками таких устройств являются. невозможность обрезки сучьев с сортиментов и необходимость применения дополнительного механизма для вращения дерева в процессе обрезки сучьев, что усложняет конструкцию устройств.Более близким по технической сущности к предлагаемому изобретению является устройство для обрезки сучьев с поваленных деревьев и 25 сортиментов, включающее раму, срезающий рабочий орган в виде спаренных шнековых барабанов с закрепленными на внешних кромках шнеков ленточными режущими элементами и механизм подачи деревьев 2). Это устройство обеспечивает обрезку сучьев как с поваленных деревьев, так и с сортиментов. Однако для вращения обрабатываемых деревьев оно также требует дополнительного механизма, что усложняет конструкцию устройства. Кроме того, в данном устройстве предусмотрена обработка деревьев нли их сортиментов, свободно лежащих на шнеках рабочего органа, что приводит к самопроизвольному вращению деревьев при взаимодействии ре:кущих элементов с сучьями, а следовательно, к снижению качества обрезки сучьев и увеличению длительности процесса обработки деревьев.Цель изобретения - повьыение качества обрезки сучьев и упрощение конструкции путем обеспечения вращения дерева самим рабочим органом, а также предотвращение самопроизвольного вращения дерева в процессе обрезки сучьев.Цель достигается тем, что в предлагаемом устройстве на ленточных режущих элементах шнека одного из шнековых барабанов на противоположной относительно . режущей кромки стороне закреплены шипы, контактирующие .15 в работе своими вершинами со стволом обрабатываемого дерева.Юпы закреплены на шляпках винтов крепления ленточных режущих элементов к шнеку.С одного торца шнековых барабанов рабочего органа на раме шарнирно закреплен поворотный двуплечий рычаг, одно плечо которого снабжено упором, а другое соединено с рамой при помощи силового цилиндра.Упор двуплечего рычага выполнен в виде шарнирно закрепленного на нем вершиной угольника, на свободных концах которого также шарнирно установлены дугообразные роликовые прижимы.На фиг.1 изображено описываемое устройство для обрезки сучьев с поваленных деревьев и сортиментов, общий вид; на фиг.2 - узел 1 на фиг,1; на фиг.3 - узел 11 на фиг.2; на фиг.4 - разрез . А-А на фиг.3. ф Устройство содержит раму 1 и установленный на ней срезающий рабочий орган, выполненный в виде спаренных шнековых барабанов 2 и 3 с режущими ленточными элементами 4 на внешних кромках шнеков. На режущих элементах 4 шнекового барабана 3 со стороны, противоположной режущей кромке, закреплены шипы 5, выполненные за одно целое с винтами 6 крепления ленточных режущих элементов 4 так, что их вершины в работе контактируют со стволом обрабатываемого дерева, Устройство снабжено механизмом подачи деревьев, выполненным в виде поперечного транспортера 7 и питателя 8 для поштучной выдачи деревьев и сортиментов на рабочий орган. На раме 1 с одного торца шнековых барабанов 2 и 3 шарнирно установлен поворотный двуплечий рычаг 9, одно плечо которого снабжено упором, выполненным в виде шарнирно закрепленного на нем вершиной угольника 10, на свободных концах которого также шарнирно установлены дугообразные ролйковые прижимя 11, Другое плечо рычага 9 связано с рамой 1 при помощи силового цилиндра 12.Устройство работает следующим образом.Деревья или сортименты, требующие зачистки, перемещают поперечным транспортером 7 и поштучно подают на рабочий орган питателем 8. Затем включают силовой цилиндр 12 и опускают поворотный двуплечий рычаг 9, прижимая дерево или сортимент к шнековым барабанам 2 и 3.При вращении шнековых барабанов 2 и 3 навстречу один другому шипы 5 внедряются в древесину и повора 20 25 30 З 5 40 45 50 55 60 чивают обрабатываемый ствол дерева или сортимент, а режущими ленточными элементами 4 шнековых барабанов 2 и 3 поверхность ствола зачищается от сучьев. После обработки ствол дерева (сортимент) сбрасывают на выносной транспортер 13. Затем цикл повторяется,Использование данного решения позволит значительно упростить конструкцию устройства в связи с отсутствием необходимости в применении дополнительного механизма для вращения деревьев и сортиментов в процессе обрезки сучьев. Формула изобретения 1. Устройство для обрезки сучьевс поваленных деревьев и сортиментов,включающее раму, срезающий рабочийорган в виде спаренных шнековыхбарабанов с закрепленными на внешних кромках шнеков ленточными режущими элементами и механизм подачидеревьев, о т л и ч а ю щ е е с ятем, что, с целью повышения качества обрезки сучьев и упрощения конструкции путем обеспечения вращения дерева самим рабочим органом,на ленточных режущих элементах шнека одного из шнековых барабанов напротивоположной относительно режущей кромки стороне закреплены шипы,контактирующие в работе своими вершинами со стволом обрабатываемогодерева.2. Устройство по п.1, о т л ич а ю щ е е с я тем, что шипызакреплены на шляпках винтов крепления ленточных режущих элементовк шнеку.3. Устройство по п.1, о т л ич а ю щ е е с я тем, что, с цельюпредотвращения самопроизвольноговращения дерева в процессе обрезкисучьев, с одного торца шнековыхбарабанов рабочего органа на рамешарнирно закреплен поворотный двуплечий рычаг, одно плечо которогоснабжено упором, а другое соединенос рамой.пои помощи силового цилиндра.4, Устройство по п.3, о т л ич а ю щ е е с я тем,что упор двуплечегб рычага выполнен в виде шарнирно закрепленного на нем вершиной угольника, на свободных концахкоторого также шарнирно установлены дугообразные роликовые прижимы.Источники информации, принятыево внимание при экспертизе1. Авторское свидетельство СССРпо заявке 92328844/15,кл, В 27 Ь 1/ОО, 27.02.1976.2. Патент СССР М 333745,кл. В 27 Ь 1/ОО, 1968./12НИИПИ Г Тираж 583сударственногоам изобретенийвас Ж, РаУш Подписноеомитета СССРоткрытийая наб., д.4/
