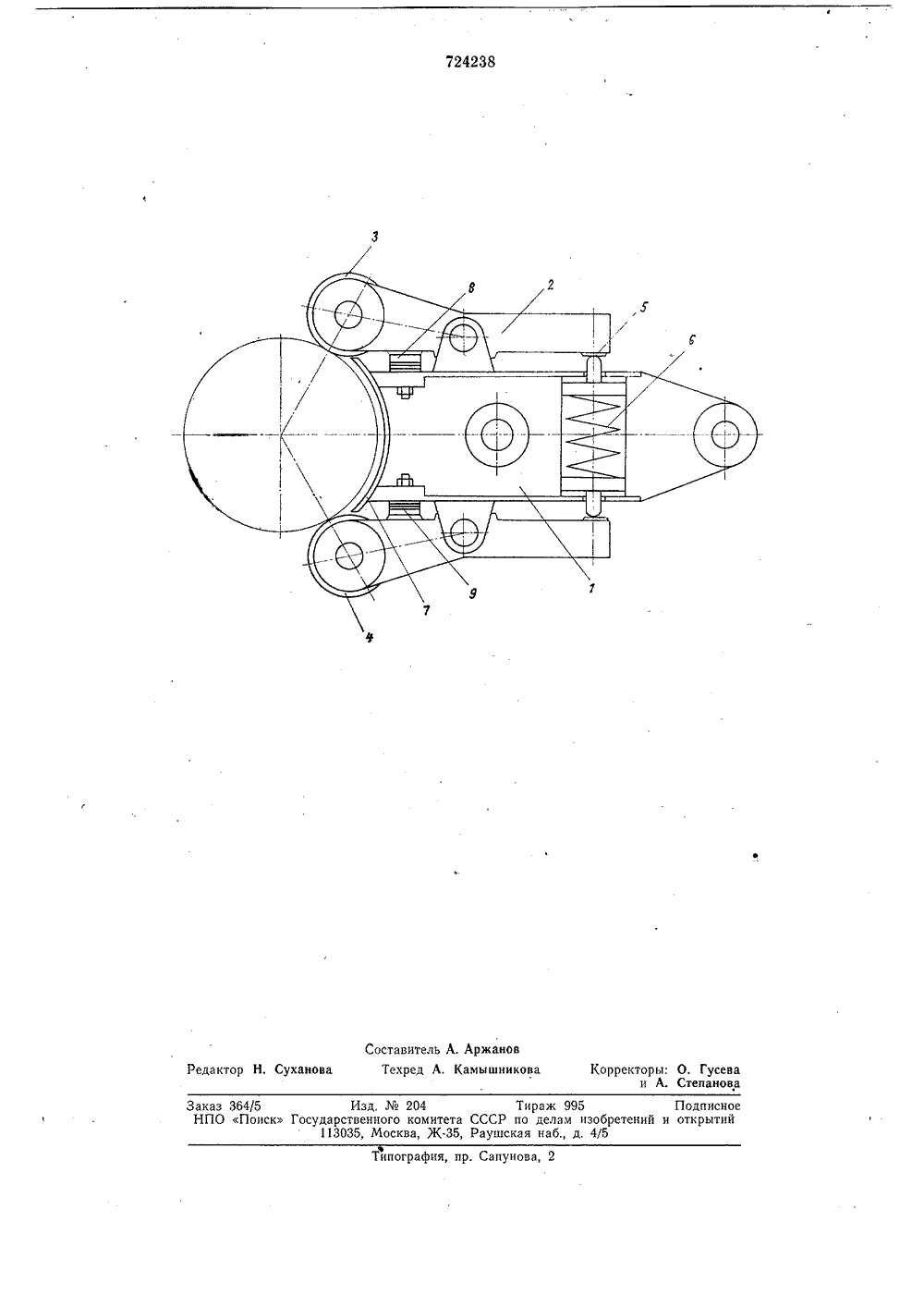

Роликодержатель моталки горячей полосы

Номер патента: 724238

Автор: Осокин

ZIP архив

Текст

ОП ИСАН И ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских СоциалистическихРеспублик свид 22) Заявлено 04.10,78 (21) 2670573/25-27 присоединением заяв дарственный комите(45) Дата опубликования описания 30.03,8 72) Автор изобретени(61) Дополнительное к ав Изобретение относится к .области обработки металлов давлением и, в частности,может быть использовано в цехах по производству горячекатанной полосы,Известен роликодержатель, содержащий 5подпружиненную кассету с жестко закрепленными формирующими роликами 11.Следует иметь в виду, что при наматывании полос на барабан моталки полоса отводит верхний ролик от барабана для создания плеча между силами прижатия ролика и реакцией барабана, необходимогодля изгиба полосы и образования рулона.Передний конец полосы, находящийся между барабаном и проводкой, остается прямым и формируется под нижним формирующим роликом. Усилие прижатия нижнегоролика должно обеспечивать формированиеполос различной толщины и выбираетсяиз расчета формирования полосы наибольшей толщины. С увеличением массы наматываемого рулона консольная часть барабана прогибается, в то время как ось ролика остается постоянно горизонтальной,Исходя из этого недостатком описанного 25роликодержателя является некачественнаясмотка полос из-за большого усилия пружинного амортизатора, которое выбираетсяиз расчета обеспечения формирования врулон самых толстых полос из диапазона 30 толщин полос, сматываемых на моталке, а при самых тонких полосах из этого диапазона на последующих витках рулона от большого усилия прижатия формирующих роликов к полосе получаются отпечатки переднего конца полосы и этот участок полосы идет в отход; из-за жесткой связи опор формирующих роликов рычагом, что не позволяет равномерно прижать по длине ролик к полосе в случае прогиба консольной части барабана, а также в том случае, если полоса имеет поперечную разнотолщинность, - все это приводит к большой телескопичности рулона.Известен также роликодержатель моталки горячей полосы, содержащий кассету с осью, расположенные на кассете симметрично относительно ее оси подпружиненные подвески с формирующими роликами и направляющие элементы для полосы 2.Кинематика описанного роликодержателя осталась такой, что усилие пружинных амортизаторов снова нужно выбирать из расчета формирования самых толстых полос из диапазона толщин, а следовательно, в отход уходит 3 - 4 витка (около 8 м )от каждого рулона полосы малой толщины из диапазона толщин, сматываемых на мотал ке,Целью изобретения является улучшениекачества сматываемых рулонов путем автоматического регулирования усилия прижатия формирующих роликов в зависимостиот толщины полосы,Указанная цель достигается тем, что 5подвески выполнены в виде двуплечих рычагов, формирующие ролики установленына одном плече каждого из рычагов, а другие плечи рычагов связаны между собойчерез упругий элемент. 10На чертеже показан роликодержатель,вид сбоку. вРоликодержатель состоит из кассеты 1,в которой шарнирно закреплены двуплечиерычаги 2, несущие верхний ролик 3 и нижний ролик 4 и упоры 5. В кассете 1 междудвуплечими рычагами 2 расположены упругие элементы, например пружинные амортизаторы 6, контактирующие с упорами 5.Между роликами 3 и 4 помещена направляющая проводка 7. Двуплечие рычаги 2 состороны роликов 3 и 4 опираются на регулировочные болты 8 с набором шайб 9.Роликодержатель работает следующимобразом. 25При входе переднего конца полосы в моталку верхний формирующий ролик 3 отходит, двуплечие рычаги 2 упорами 5 сжимают пружинные амортизаторы 6. Дополнительное сжатие пружин амортизаторов 6 з 0увеличивает усилие прижатия нижнегоформирующего ролика 4.После прохождения верхнего формирующего ролика 3 и направляющей проводки7 полоса попадает под нижний ролик 4, 35предварительное усилие прижатия которогобудет больше, чем предварительное усилиеверхнего формирующего ролика 3 на величину дополнительного сжатия пружина мор тиз атор а 6. 40Увеличенное усилие прижатия нижнегоролика 4 окончательно формирует полосув рулон. 4Регулировка исходного положения формирующих роликов 3 и 4 относительно оси барабана производится регулировочными болтами 8 за счет набора шайб 9.Такая конструкция роликодержателя позволяет без изменения конструкции других узлов моталки повысить качество сматывасмых рулонов, уменьшить отходы из-за повреждения поверхности полосы (следы вдавливания переднего конца полосы на последующих витках рулона),По данным Новолипецкого металлургического завода такие отходы составляют 1500 т в год, а при стоимости передела в конвертерном и прокатном цехах в 50 руб. экономический эффект составит 75 тыс. руб. Формула изобретенияРоликодержатель моталки горячей полосы, содержащий кассету, расположенные на кассете симметрично относительно ее оси подпружиненные подвески с формирующими роликами и направляющие элементы для полосы, отличающийся тем, что, с целью улучшения качества сматываемых рулонов путем автоматического регулирования усилия прижатия формирующих роликов в зависимости от толщины полосы, подвески выполнены в виде двуплечих рычагов, формирующие ролики установлены на одном плече каждого из рычагов, а другие плечи рычагов связаны между собой через упругий элемент,Источники информации,принятые во внимание при экспертизе 1. Макогон В. Г. и др. Механическое оборудование широкополосных станов горячей прокатки. М., Металлургия, 1969, с, 164 - 180,2. Авторское свидетельство СССР Мо 331836, кл. В 21 С 47/34, 1968 (прототип).724238 аказ 364/5 Изд,204 Тираж 995 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 р. Сапунова Типогра Составитель А. Аржановедактор Н, Суханова Техред А, Камышникова Корректоры: О. Гусеви А. Степанов
