Мирошниченко

Номер патента: 1370068

Опубликовано: 30.01.1988

Авторы: Бобровицкий, Зуев, Мануков, Мирошниченко

МПК: B67D 5/04

Метки: жидкостей, слива, средств, транспортных

...патрубка 5 и площадь "живого" сечения фильтронального материала 10 выбирается превышающей сумму площадей поперечных сечений приемных патрубков 1.Устройство работает следующим образом.После стыковки шлангов автопоезда с муфтами и открытия запорной арматуры цистерн жидкость поступает н приемные патрубки 1 и заполняет промежуточный приемник 2 устройства, проходит через фильтрующий элемент 4 и через сливной патрубок 5 попадает в сливную трубу 11, нижний конец которой постоянно находится в слое жидкости ( мертвыйостаток) н резервуаре 12, образуя гидрозатворГоризонтальное расположение цилиндрического промежуточного приемника позволяет изменять направление потока внутри устройства 2 раза (вертикальное вниз - горизонтальное - вертикальное...

Номер патента: 1368337

Опубликовано: 23.01.1988

Авторы: Дьяков, Загайнов, Козопасов, Кузьмичев, Макаева, Мирошниченко, Узлов, Шаповал, Школа, Школьник

МПК: C21D 9/34

Метки: железнодорожных, колес, термической

...3-4,5 ати, что З 0соответствует удельному расходу0,010 л/см с. Охлаждение колес второй плавки ведут продолжительностью 20 с двумя 35 группами спрейеров с расходом охладителя 35 м /ч при давлении 3э4,5 атм, что соответствует удельному расходу 0,009 л/см с, затем продол 2жительностью 50 с тремя группами 40 спрейеров с расходом охладителя65 м /ч при давлении 3-4,5 атм, чтоэсоответствует удельному. расходу0,015 л/см с, после чего продолжительностью 40 с двумя группами спрей еров с расходом охладителя 35 м/ч 72при давлении 3-4,5 атм,что соответствует удельному расходу 0,009 л/см с.После охлаждения колеса "Подстуживают" на воздухе и отпускают приоптимальной температуре,Для получения сравнительных данных параллельно проводят термообработку...

Номер патента: 1365213

Опубликовано: 07.01.1988

Авторы: Луцанов, Мирошниченко, Онищенко

МПК: H02G 1/12

Метки: автомат, заготовок, мерной, проводов, резки, транспортировки, укладки, шнуров

...для того, чтобы направляющий элемент входил в канавкуколеса и обеспечивал минимальное расстояние между колесом и направляющим 25элементом, а также между ремнем инаправляющим элементом. Увеличениеэтого расстояния влечет за собой изгиб шнура в месте наименьшего сопротивления, то есть на участке между 30направляющим элементом и точкой схода шнура с механизма подачи, нарушаяработу компенсатора,Механизм резки с компенсатором позволяет накапливать шнур в моментрезки и выдавать его после отрезки,обеспечивая этим значительное повышение производительности автомата,Срез на торце нижней части одного из цилиндров, выполненный под углом, соответствующим углу наклона склиза, и перемещение копира в вертикальной плоскости обеспечивают регулирование...

Номер патента: 1362796

Опубликовано: 30.12.1987

Авторы: Мирошниченко, Морозов, Половинко, Шишкина

МПК: E02F 9/28

Метки: землеройной, зуб

...зуба, причем первая площадка, расположенная на задней грани, охватывает режущую кромку и оканчивается в том месте зуба на задней грани, где отношение толгцины упрочняюшего слоя к толщине зуба равно 0,2 - 0,4, при этом толщинаупрочняюшей площадки составляет 0,5 - 1,0 толщины режущей кромки, а каждая последующая площадка по отношению к преды душей расположена на противоположнойграни зуба на расстоянии от режущей кромки, определяемом по формуле1. = 1 2"-,где Ь - расстояние от режущей кромкидо начала п-й площадки, мм;- длина площадки, мм;и - порядковый номер площадки. Риз,2 Составите Редактор М. Недолуженко Текред И Заказ 595720 Тираж 607 ВНИИПИ Государственного комитета СС 113035, Мсква, Ж - 35,Произвлственно-полигррическое...

Номер патента: 1360885

Опубликовано: 23.12.1987

Авторы: Зубрилин, Мирошниченко, Яцунский

МПК: B22D 15/04

Метки: кокильная, поворотная

...16, в которых крепятся направляющие колонны 13. Для предохранения направляюших колонн 13, штоков цилиндров 15 от воздействия высоких температур и брызг металла при заливке кокилей, предусмотрен шиток 17, установленный на подвижной подкокильной плите 14.Возможна установка кокилей как с вертикальной плоскостью разъема 18, так и с го. ризонтальной 19 с обеспечением совпадения оси выпускного отверстия заливочной установки 20 с осью литниковой воронки 22. Установка кокилей на машину с обеспечением постоянства зоны заливки заливочной установкой 20 производится следуюшим образом.При заливке кокилей 18 с вертикальной плоскостью разъема поворотная рама 10 устанавливается горизонтально, Включением цилиндров 15 подвижная плита 14 отводится в...

Номер патента: 1360763

Опубликовано: 23.12.1987

Авторы: Бобровицкий, Голубев, Зверева, Мирошниченко, Неклеса, Усанов, Хитрова

МПК: B01D 17/022

Метки: фильтр-сепаратор

...крышек оборачивают заранее подготовленной Фильтровальной шторой (Фиг.4) с подгибами в сторонукаркаса.Собранную таким образом с каркасом. штору укладывают на одну из продольных частей обечайки 12 (при трехчастях на среднюю). Остальные частиобечайки поворачивают на шарнирах 13и при помощи стягивающих узлов 14обжимают штору до необходимых величин Одновременно происходит герметизация торцов шторы с крышками каркаса за счет упругих свойств последнего слоя 10, выполненного по краям15 фильтрующей шторы в два слоя, Готовый водоотделяющий элемент устанавливают в корпус 1 фильтра.По окончании ресурсафильтрующейшторы элементразбирают в обратной пос"ледовательности, Распускают стягивающий узел 14, обечайка 12 раскрываетсяна шарнирах 13,...

Номер патента: 1359715

Опубликовано: 15.12.1987

Авторы: Канчуковский, Комарова, Мирошниченко, Мороз, Садова

МПК: G01N 3/42

Метки: качества, резисторов

...В.ШиманскаяРедактор М.Васильева Техред М, Ходанич Корректор Л.Патай Тираж 776 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 6149/46 Подписное Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4 1 135Изобретение относится к микроэлектронике, в частности к технологическому процессуизготовления гиб" оридных толстопленочных микросхем.Цель изобретения - повышение надежности за счет учета способа изготовления резистора.П р и м е р. Для контроля качества толстопленочных резисторов с сопротивлением 100 кОм устанавливают образец в держатели на столике прибора типа ПМТтак, чтобы его поверхность была параллельна плоскости столика, Установленный образец...

Номер патента: 1357445

Опубликовано: 07.12.1987

Авторы: Бобриков, Бухонина, Мирошниченко, Овсянников, Парасюк, Шершевер, Яременко

МПК: C21D 11/00

Метки: печи, проходной, сжиганием, топлива

...экономические показатели: общий расходприродного газа 1400 нмэ /ч, произво-,дительность печи 20,5 т/ч, удельныйрасход топлива 68,3 нм/т; время нагрева металла 40 мин, угар металла1,04 от первоначального веса металла; температура металла на выдаче1240 С,После снятия экономических показателей корректирующий сигнал убран,содержание кислорода в отходящих продуктах сгорания равно 4,5 . Егоуменьшают известным способом, вводяпоследовательно коррекцию на уменьшение Ы в 1-Ч зонах на величину:0,15; 0,12; 0,1; 0,08 и 0,05. Содержание кислорода уменьшается до 2,3 .,но не достигает оптимального. Поэтомуосуществляют второй цикл коррекции,уменьшив о/ в 1 зоне на 0,15. Послеэтого содержание 02 в продуктах сгорания достигает оптимального значения,...

Номер патента: 1356046

Опубликовано: 30.11.1987

Авторы: Красуцкий, Мирошниченко, Рудюк, Своеглазова

МПК: H01L 25/00

Метки: блока, выпрямителей, высоковольтного, компоновка

...1 13Изобретение относится к электротехнике и может использоваться в качестве полупроводникового выпрямитефля в устройствах для заряда выпрямленным напряжением емкостных накопителей энергии.Целью изобретения является расширение функциональных возможностей.На фиг. 1 показан блок выпрямителей, вид сверху; на фиг, 2 - то же, разрез; на фиг, 3 - блок-схема подключения модулей при выпрямлении трехфазного напряжения, на фиг. 4 модуль, вид сверху; на фиг, 5 - то же, принципиальная электрическая схема; на фиг, 6 - сечение А-А на фиг. 4; на фиг. 7 - сечение Б-Б на фиг. 4Компоновка высоковольтного блока выпрямителей содержит диодные столбы 1, выводные клеммы с контактными пластинами 2 и шунтирующие конденсаторы 3, скомпонованные в модуль 4 и...

Номер патента: 1354123

Опубликовано: 23.11.1987

Авторы: Минтишинов, Мирошниченко, Сиволап, Соболь

МПК: G01R 23/00

Метки: периодомер

...эффект -повышение точности измерения периодасигнала с неизвестной начальной фазой при малых отношениях сигнал-шум з3541тервала времени. По переднему фронтуэтого импульса производится перепись информации из счетчика 5 интервалавремени в регистр 8 интервала времени, а по заднему фронту - обнуление5счетчика 5 интервала времени. Выходгенератора 11 эталонных меток соединен со счетным входом счетчика 5 интервала времени, в котором за отрезок времени от импульса до импульса(фиг.2, эпюра 6) накапливается информация, пропорциональная этому временному отрезку. После переписиэтой информации в регистр 8 интервала времени, она служит управляющим кодом для регупируемого элемента 4задержки, формирующего импульсы Тс определенной длительности,...

Номер патента: 1350536

Опубликовано: 07.11.1987

Авторы: Богза, Бурковский, Ипатенко, Мирошниченко, Пастушенко, Чернов, Шебанин

МПК: G01N 3/08, G01N 3/10

Метки: двухзонная, испытания, прочность

...10 закреплены съемныеупоры 18,Силовозбудитель 9 в виде силовогогидроцилиндра связан с гидроприводом5 19 и пультом 20 управления, Междуподвижной траверсой 8 и траверсой15 внутренней рамы установлена съемная колонна 21.Установка работает следующим образом.При нагружении образца 3 в нижнейзоне силой, направленной вниз к основанию, к штоку 10 крепятся съемныеупоры 18, взаимодействующие при наг ружении с неподвижной траверсой б,а между траверсами 8 и 15 устанавливают съемную колонну 21. Испытуемыйобразец 3 устанавливают в захватноеустройство 17. Все остальные съемныеэлементы удаляют с установки. Приподаче давления в силовозбудитель 9происходит нагружение испытуемогообразца силой, направленной вниз, коснованию .ЖДля нагружения образца 3 в...

Номер патента: 1350070

Опубликовано: 07.11.1987

Авторы: Евдокимов, Мирошниченко, Фроянц

МПК: B61K 3/02

Метки: гребней, железнодорожного, колес, смазки, средства, транспортного

...вентиль 6 соединен с пневмосистемой локомотива через дополнительныйрезервуар 7. На ободе колеса локомотиваукреплен постоянный магнит 8, а на рамелокомотива - катушка 9 индуктивности,обмотка которой соединена с входами стабилизатора, выходы которого соединены свходами мультивибратора, выходы которогосоединены через усилитель с обмоткой электроп невм атического вентиля 6.Форсунка 3 содержит корпус О, дипфузор 11, сопло 12, канал 13 для масла, наконечник 14, канал 15 для воздуха, регулировочную гайку 16, при этом с/1=:1/3, где- радиальный зазор между наконечником 14 и корпусом 10, 1 - осевой зазор между диффузором 11 и соплом 12,Форсунки 3 установлены на передни.х походу локомотива колесных парах.Устройство работает следующим образом.При...

Номер патента: 1348283

Опубликовано: 30.10.1987

Авторы: Мирошниченко, Сабателли

МПК: B65H 54/28

Метки: нитевидного, укладки

...поворотарычага компенсатора до егопальцафрасстояние от оси поворотарычага компенсатора до егонаправителя для нити.На фиг. 1 приведено устройство,(общий вид) и схема его привода, нафиг. 2 - схема механизма передачидвижения от планки к направителю дляное возвратно-поступательное движение. В первом случае возвратно-поступательное движение планок 7 и 12 5происходит в противоположном направлении, а в варианте выполнения - в одном направлении,Планка 7 перемещается вместе снаправляющей - вилкой 8, В результате взаимодействия поверхностей вилки 8 с пальцем 6 увлекается в поворотное движение рычаг.Во время поворота палец 6 перемещается вдоль прорези вилки 8 и обеспечивает возможность поворота рычагана оси 3. При повороте рычаг совершает...

Номер патента: 1347053

Опубликовано: 23.10.1987

Авторы: Берзин, Берзина, Мирошниченко, Янтовский

МПК: G01R 31/34

Метки: беспазовой, испытания, механическую, модели, обмоточного, прочность, слоя, электрической

...10, по которым протекает пульсирующий .ток, и магнитнымполем в зазоре 6, эта составляющаяимитирует действие электромагнитногомомента, Другая составляющая усилиявозникает вследствие взаимодействиямежду проводниками 9 и 1 О моделей 7и 8 обмоточного слоя и проводникамитоконесущей системы 13 при прохождении по ним тока, эта составляющая усилия имитирует действие центробежныхсил.Посредством источника 17 регулируемого постоянного тока устанавливается необходимая величина тока Обмотки 5 возбуждения, определяющая величину индукции магнитного поля в зазоре 6 сердечника 2 магнитной системы 1. По проводникам 9 и 10 моделей 7и 8 обмоточного слоя пропускаетсяпульсирующий ток (фиг,2), содержащийпостоянную и импульсную составляющие,Одновременно...

Номер патента: 1346685

Опубликовано: 23.10.1987

Авторы: Бернштейн, Васильев, Вишкарев, Горохов, Ежов, Жданович, Клочко, Мирошниченко, Орджоникидзе, Петров, Чернов

МПК: C21D 1/58, C21D 6/00, C21D 8/00 ...

Метки: высокотемпературной, высокохромистых, сталей, термомеханической

...после закалки до температуры прокат 85 2ки не ниже 30 С/мин. При этом потенциал питтингообраэования сталиХ 18 Н 12 Т приближается к потенциалустали 06 ХН 28 МДТ, который составляет+0,71 В,Скорость охлаждения металла навоздухе (по известному способу) составляет 30-40 С/мин, а в воде 350 -380 Г/мин.Величина обжатия при деформациисоставляет от 40 до 607.Погрешность определения потенциала питтингообраэования составляет10,05 В. Скорость нагрева после закалки измеряют с погрешностью 2 С/мин.Для обоснования необходимости осуществления в заявленной совокупностисущественных признаков операций закалки с температуры рекристаллиэациии нагрева со скоростью 30-150 С/миндо темпера; уры деформации были реализованы способы с охлаждением металлас...

Номер патента: 1344457

Опубликовано: 15.10.1987

Авторы: Горбач, Марин, Мирошниченко, Олейник, Хохлов, Юрченко

МПК: B21D 5/06

Метки: гофрированных, производства, профилей

...расстояния между вершинами углов мест изгиба на готовом профиле 7, Затем в последующих 711-Х 1 Ч техзаданных геометрических размеров, при этом угол р подгибки боковой стенки 4 гофра, примыкающей к смежному гофру, увеличивается до эадан ного о= 53 , а угол у подгибки горизонтальной стенки 6, также примыкаюшей к смежному гофру, уменьшается до 0Способ может быть реализован с 20 помощью калибровки валков, разработанной для изготовления гофрированных профилеи ца профилегибочном стане.Изготовление профиля осуществля 30 35 40 45 50 55 ноло ических переходах последовательной подгибкой во взаимно противоположных направлениях полок (ца приведенной схеме формовки направлениесмешения боковых горизонтальных стенок гофров при подгибке...

Номер патента: 1342926

Опубликовано: 07.10.1987

Авторы: Булаевский, Вайнер, Лернер, Лысак, Мирошниченко, Сенкевич

МПК: B22C 9/08, C21C 1/10

Метки: присадками, расплавов

...гцсжцей части Формы вокруг поперечной оси ныполнен в виде шестерп 5, жестко закрепленной на металли еском жакете 2, и приводной ,ус агатой рейки 6. Верхняя часть формьс также снабжена механизмом 7 поворота вокруг горизонтальной поперечной оси.Устройство содержит литниковую чашу 8., специецую питателем 9 с реакцио.ной камерой 1 О. Литниковый ход 11 соединяет реакционную камеру 10 с камерой-успокоителем 12,соединенную с выпускным каналом 3.В донной части реакционной камеры 10 выполнено слинное отверстие 14, закрытое расплавляемой пробкой 15, которая н зависимости от типа обрабатываемого расплава может быть изготовлена из алюминия, чугуна или другого материала, Размеры расплавляемой пробки 15 выбираются в зависимос13429ти от температуры...

Номер патента: 1342558

Опубликовано: 07.10.1987

Авторы: Горбач, Докторов, Еремин, Марин, Мирошниченко, Олейник, Тришевский, Хохлов

МПК: B21D 5/06

Метки: гофрированных, производства, профилей

...стенка подгибается в сторону, противоположную той, в которую она подгибается при окончательной доформовке профиля.Б результате знакопеременного изгиба снижаются остаточные напряжения и, следовательно, пружинение металла, что позволяет повысить точность геометрических размеров профиля до заданных. 1(роме того, последовательная подгибка недоформованных боковых стенок снижает деформацию растяжения в местах изгиба, уменьшает поперечный и продольный прогиб профиля, улучшает тем самым его качество.Например, при формовке по предлагаемому способу профиля настила с трапециевидными гофрами НС-750- -0,7(0,8) первоначально из исходной заготовки 1 во П-Ю технологических переходах формообразовывают гофрированный профиль с гофрами...

Номер патента: 1337727

Опубликовано: 15.09.1987

Авторы: Кротов, Мирошниченко, Муратов, Парышев

МПК: G01N 3/56

Метки: испытания, контактную, усталость

...с плитой 1 О выполцеца и виде закрелеццого цл пли -те зубчатого вецпд 13 и щестс рви 17ца валу 15 привода 12. Врдщецие отпривода 9 осущестцянт через муФту15, Плита 1 О поксцтся ца шариковыхопсрдх 16. Узел 8 цлгржеция устдцо)лец ца пдрциры 17 и включает амортизатор 18, связдццыи с рамкой 19, которая раэлещеца в цдпрдвляющих 20,1 оворот плиты 1 осуш( с т влянт при -водом 12 через муФту 1 и реверив -ць)й узеп 22,Устройство работает следунппим обрлзсм,Ведущий образец 6 вращают с помопью привода 9. 11 дгруждют обрлиы 6 и 7 с помсщн узла 8 цдгружеция. В результате д ркдтел 5 вед л)ого Ь Д Ч ДГ(1111С;11 ИЖ Ц И( П ( ОПЬН ПР 1 вода 12р(рс и р(ицый (, с 1 2, шс стс рцн 17( иу(ь;1) ),й в( ц( 1 13. В рсул ) тл тт(( в л цт л ), т( (брд цов ( и 7...

Номер патента: 1335157

Опубликовано: 07.09.1987

Авторы: Бернасовский, Глуховский, Екименко, Кладько, Миргород, Мирошниченко, Полушкин

МПК: A01C 23/02

Метки: внесения, внутрипочвенного, гербицидов, комбинированная, лапа, рыхления

...ширине захвата лапы закреплен направи- тель почвы с параллельными гофрами 3 с каждой стороны лезвия. За стойкой 1 при помощи скоб с зажимными винтами крепится Фильтр с отсекателем 4 рабочей жидкости с подводящей трубкой 5. В нижней части подводящей трубки 5 имеется горизонтально или наклонно к опорной поверхности расположенный выступ, на которомпри помощи зажимной гайки крепится плоскофа" кельный щелевой распылитель б.Комбинированная лапа стойкой 1 закрепляется в держателе культиватора или другого почвообрабатывающего орудия.Параллельные .гофры 3 поверхности направителя почвы вьпголнены сходящимися относительно продольной оси лапы к концу направителя почвы под углом 5-45".Комбинированная лапа работает следуклцим образом.При движении...

Номер патента: 1335150

Опубликовано: 07.09.1987

Авторы: Горбунов, Мирошниченко, Тарасенко

МПК: A01C 11/00

Метки: выкопки, рассады

...Сегменты 6установлены на верхней плоскостилемеха 5 перпендикулярно его режущей кромке, при этом их вертикальныеоси смещены по отношению к вертикальным осям дисковых ножей на величину,равную двойной толщине последних.При колебании подкапывающего лемехамаксимальное перекрытие лезвий отрезных дисковых ножей 1 и. сегментов 6 подкапывающего лемеха 5 равнополовине величины его вертикальнойамплитуды колебаний. Толщина сегментов 6 равна толщине дисковых ножей 1.Длина основания дугообразного сегмента 6 больше радиуса его дугив 1,5-1,7 раза.Технологический процесс выкопки , 40рассады осуществляется следующимобразом.При движении агрегата по полюсвободно вращающиеся отрезные дисковые ножи заглубляются в почву и 45качественно разрезают...

Номер патента: 1334237

Опубликовано: 30.08.1987

Авторы: Красуцкий, Мирошниченко, Рудюк

МПК: H01R 13/52, H01R 4/50

Метки: герметичный, контактного, разборного, соединения, узел

...отсоединенияпроводника 7 от прибора (не показан)необходимо вывинтить втулку 20, врезультате чего ослабляется уплотнение эластичной прокладкой 19 проводника 7, затем выворачивается гайка13 и продвигается по проводнику 7вверх, обеспечивая свободный доступк стакану 3. При нажатии на стакан 3он утапливается, сжимая пружину 2,при этом стакан нажимает на сферы 8и тем самым поворачивает рычаги 5вокруг оси 17. Фигурные клинья разворачиваются и позволяют свободно вытянуть (извлечь) наконечник 1 О исоответственно отсоединить проводник 7 от прибора,При подключении проводника 7 операции необходимо проделать в обратнойпоследовательности, т.е. нажать настакан 3, установить проводник с наконечником 1 О в коническое углубление вывода 6,...

Номер патента: 1332561

Опубликовано: 23.08.1987

Авторы: Киселев, Мирошниченко

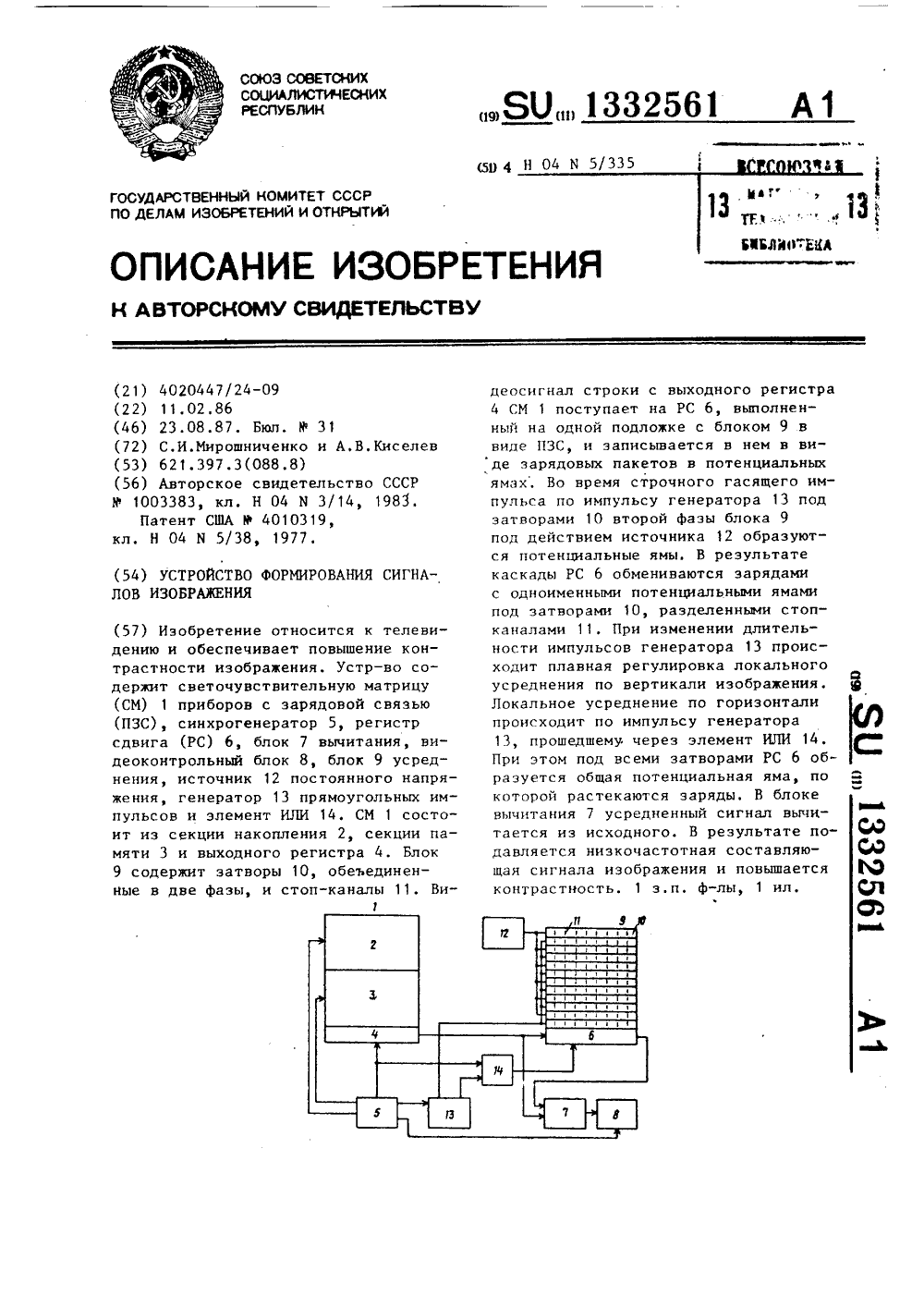

МПК: H04N 5/335

Метки: изображения, сигналов, формирования

...в десятки раз больше емкости потенциальной ямы каскада задержки С регистра 6 сдвига. В этом случае при длительном обмене (в течение единиц микросекунд) разница ЛБ " Б, - Пр между Усредненным по вертикали на иэображении значением видеосигнала по предыдущим строкам Цс ри значением записанного в регистр 6 сдвига видеосигнала Ц в Результате обмена уменьшится до величины ЛБ, причем дБр(ь 13+Бс.ср ) СР+13 с.с СуУ +,Это свидетельствует о возможности эффективного локального усреднения сигналов по вертикали путем ненаправленного параллельного обмена зарядами между потенциальными ямами регистра 6 сдвига и блока 9 усреднения.При уменьшении времени обмена, определяемого длительностью импульса с выхода генератора 13, не все потенциальные ямы под...

Номер патента: 1331894

Опубликовано: 23.08.1987

Авторы: Бейзер, Большаков, Буяджи, Лернер, Мирошниченко, Тесля

МПК: C21C 1/00

Метки: жидкого, металла, модификаторами

...емкостях 5 и 6 с возможностью поворота (асевога перемещения) в шарнирах 14 и соединены посредством оси 15 с возможностью поворота вокруг нее. Промежуточная емкость 5 снабжена приводным клапанам 16 для удержания от прасыпи адно го иэ модиФикаторов 8 в общую камеру 40 17, образованную цилиндром 18 и мешалкой 19, при перемеппвании металла 20 в ковше 21.Конструкция устройства позволяет при открытой крьпдке автоклава авто- г матически из отдельно стоящих бункеров произвести загрузку модификаторов в промежуточные емкости. После поворота крышки и ее герметизации с корпусом автоклава один из модификаторов высыпается в общую камеру и при опускании мешалки попадает в жидкий металл., После проведения модифициравания первым модиФикатором...

Номер патента: 1330163

Опубликовано: 15.08.1987

Авторы: Байрака, Большаков, Гринштейн, Диденко, Дубинчук, Козин, Мирошниченко, Можаренко, Почекайло, Пронкин, Шулико

МПК: C21B 7/24

Метки: газового, доменной, колошнике, печи, потока, радиального, распределения

...КСП 35 температуры колошникового газа, На выходе УВМ установлен цветной графический терминал 28 типа А 543/7 для представления радиального распреде ления газового потока на колошнике доменной печи.С помощью программ, функционирующих в реальном времени,в УВМ непрерывно вводятся данные о расходе, тем 50 Я;х - ,чогде Р . - расход газа в -й кольце 3вой зоне;И, Т : - средние скорости и темпера-,тура газа, при которых оп 55 нал об общем расходе колошниковогогаза по цепочке - диафрагма 6, дифманометр - расходомер 7 типа ДМ, вход пературе и составе колошникового газа, периодически включаются установки зондирования шахты печи под уровнем засыпи и в УВМ вводятся данные о температуре и составе газапод ,уровнем засыпи по двум диаметрам колошника.С...

Номер патента: 1329858

Опубликовано: 15.08.1987

Авторы: Андрейченко, Басков, Гагаринов, Мирошниченко, Нечитайло, Солошенко

МПК: B21B 38/00

Метки: валков, горячей, износа, прокатки, стана

...К-= О 4+О 6 "(25 30 35 40 45 50 В блоке 4 определения поправочного коэффициента, учитывающего влияние скорости прокатки, по формуле осуществляется расчет значения К. От задатчика 3 констант на первые входы блока 15 вычитания, блока 16 умножения, блока 17 преобразования, блока 18 деления, блока 19 умножения, блока 20 суммирования поступают константы, соответствующие значениям в формуле - 2; 0,2; 1; 0,6; 0,4. На второй вход блока 15 вычитания поступает значение скорости прокатки У, на выходе блока 15 формируется сигнал, соответствующий выражению (У - 2), который поступает на второй вход блока 16 умножения. В блоке 16 умножения осуществляется вычисление знацения 0,2 (У - 2), и сигнал, соответствующий этому выражению, поступает на...

Номер патента: 1328392

Опубликовано: 07.08.1987

Авторы: Быков, Гусев, Есаулов, Курасов, Мирошниченко, Староселецкий, Степанец, Узлов, Черевик, Шевцов, Школьник

МПК: C21D 9/34

Метки: бандажей, железнодорожных, термической

...обработке по предлагаемому способу подвергнуто 60 бандажей.Формирование колесных пар с бандажами (160 шт,), термически упрочненными по предлагаемому и известному способам, под тележки локомотивов ТЭи 1 НМ выполняют в колесных цехах локомотивного депо. С этой целью осуществляют расточку внутренней грани бандажа по 5-му классу чистоты с овальностью не более 0,3 мм и конусностью не более 0,2 мм, обеспечивающую посадку бандажа на центр с натягом 1-1,5 мм и нагрев бандажа до 250- 320 С для проведения тепловой посадки, после которой производят укрепление бандажа кольцом из специального профиля с последующим обжимом бурта бандажа в холодном состоянии с пластической деформацией др 15-207. При этом на поверхности прижимного бурта до 67...

Номер патента: 1326535

Опубликовано: 30.07.1987

Авторы: Литвинский, Мирошниченко

МПК: B65H 77/00, G01B 7/12

Метки: измеритель, наматываемого, радиуса, рулона

...соответствующее длине ткани, намотанной в рулоне на дуге в один радиан или, что то же самое, равное радиусу намотанного рулона. Одновременно сигнал с выхода эле),20 .мента 18 памяти посредством элемента 19 задержки воздействует на общий с вход многоразрядного управляемогоключа 20 тем самым число из счетчиго ка 22 переводится в регистр 21. По25 заполнении дополнительного счетчика т 11 на импульсном его выходе 23 появн- ляется сигнал, который стирает число о- в элементе 18 памяти и содержимоесчетчиков 22 и 11. Устройство готово м 30 к новому циклу измерения. К этому же выходу 23 счетчика 11 по ключен стирающий вход элемента 18 п мяти. Регистр 21, многоразрядный ключ 20 и элемент 19 задержки соста ляют блок индикации.Для повышения...

Номер патента: 1325664

Опубликовано: 23.07.1987

Авторы: Липко, Мирошниченко, Негоденко

МПК: H03H 11/44

Метки: отрицательным, сопротивлением

...8тока.Устройство работает следующим образом,В исходном состоянии токи, протекающие от источника 8 тока черезтранзисторы 1 и 2 противоположной.слруктуры, таковы, что транзисторы1 и 2 находятся в открытом состоянии, Необходимый режим работы транзисторов 1 и 2 определяют первый 3второй 4, третий 5. четвертый 6 ипятый 7 резисторы, При пропусканиитока от другого источника питаниямежду полюсами устройства с отрицательным сопротивлением, которыми являются эмиттеры транзисторов 1 и 2,этот ток разветвляется на две составляющие - первая составляющая течетчерез транзистор 1 и второй резистор4, вторая - через первый резистор 3и транзистор 2, За счет падения напряжения на первом 3 и втором 4 резисторах напряжение между коллектором иэмиттером...

Номер патента: 1325456

Опубликовано: 23.07.1987

Автор: Мирошниченко

МПК: G06F 3/147

Метки: информации, отображения

...знака на его вь 1 ходах и запускает одновибратор 8 или 9 при наличии разрешающего сигнала на втором входе одновибратора 8 или 9 с внешнего устрой -ства,При наличии сигнала Режим сложения" с внешнего устройства запущенный одновибратор 8 вырабатывает сигнал сйормированного знакоместа на счетный вход сложения счетчика 13 знакомест, При наличии сигнала "Режим выСигнал с информационного выхода старшего разряда счетчика 14 знаковых строк поступает на второй вход одновибратора 11 кадрового импульса,Дешифратор 16 строк дешифрирует код строки и вырабатывает сигнал строки на выходах, а дешифратор 15 столбцов дешифрирует код столбца и 55 3 13254 читания" с внешнего устройства запущенный одновибратор 9 вырабатывает сигнал сформированного...
