Мельников

Номер патента: 1151673

Опубликовано: 23.04.1985

Авторы: Коффе, Мельников, Нейман, Нечепуренко, Райский, Рева, Рутьков

МПК: E21C 41/04

Метки: пластов, разработки, сближенных, угля

...2 первого пласта 1 (н данномслучае, как пример, по простиранию).Соответственно направление выемкивторого пласта 4 полезного ископаемого очистными забоями 6 перпендикулярно направлению выемки первогопласта 1 очистными забоями 3, Принарезке лав второго пласта 4 первуюкрайнюю выработку 5 у границы поляпервого пласта 1 проводят параллельно этой границе на расстоянии=С + 0,2 Ь,где и шаг обрушения основнойкровли первого пласта 1;Ь - мощность междупластья.Поставленная цель достигается тем, что согласно способу разработки сближенных пластов угля, включающему проведение подготовительных и нарезных выработок и выемку угля лавами при последовательной отработке пластов, отработку второго сближенного пласта производят с выемкой угля в направлении,...

Номер патента: 1151623

Опубликовано: 23.04.1985

Авторы: Кириллова, Мельников, Шаблина, Щеглова

МПК: D06M 15/423, D06P 1/56, D06P 3/85 ...

Метки: волокнами, волокон, крашения, малосминаемой, одновременного, отделки, полиэфирными, последних, смеси, состав, текстильных, хлопковых

...ткань (репс) обрабатывают в среде жидкого аммиака составом, содержащим, г/л:Диснерсный ярко-розовый бЗтиленгликоль 35Карбамол ЦЗМдля хлопколавсановойткани 100для хлопчатобумажнойткани 110Гидроксиламин солянокислый .1,4Далее ткань сушат при 80 С в теКарбамол ЦЗМдля хлопколавсановойткани 75для хлопчатобумажнойткани 90Гидразин солянокислый 0,5Далее ткань сушат при 80 С в течение 5 мин, термообрабатывают при200 С в течениемин и промывают. 0 В. результате ткани приобретаютвысокое качество отделки и яркуюокраску, Выход красителя на хлопколавсановую ткань 7, 6 г/кг, суммарныйугол восстановления складки 230.15 .Соответствующие величины для хлопчатобумажной ткани 7,4 г/кг и 216 О.П р и м е р 8. Хлопколавсановую(50:50) или хлопчатобумажную...

Номер патента: 1151614

Опубликовано: 23.04.1985

Авторы: Веселов, Герасимов, Зименков, Мельников, Осьминин

МПК: D06B 15/04

Метки: жидкостной, полотна, текстильного

...6, в пазах 7 которых перемещаются оси роликов 8.25Под носителем 1 расположен узел 9 пароструйной обработки, содержащий пароструйный генератор 10, выполненный в виде параллелепипеда с продольным каналом 11 для подачи пара под давлением от трубопровода 12. Каналсоединен с двумя соплами 13 и 14, расположенными в противоположных гранях 15 и 16 параллелепипеда, Оси сопел 13 и 14 расположены перленди 35 кулярно к плоскости перемещения полотна.Перед соплами 13 и 14, с зазором относительно них, для прохода лолот 40 на установлены подложки 17 и 18, выполненные в виде брусьев и имеющие отверстия 19 и 20, расположенные по оси сопел 13 и 14 пароструйного генератора 10.Подложки 17 и 18 имеют средства и 22 для регулировочной установки ....

Номер патента: 1151455

Опубликовано: 23.04.1985

Авторы: Баврин, Грибачев, Коханик, Мельников

МПК: B27L 11/02

Метки: древесной, станок, стружки

...движение в направляющих 2 от привода б. Нажатием кнопки 80 запитывают пускатель 63 и замыкают блокирующий контакт 77.Срабатывает распределитель 55,управляющий гидромеханическим приводом 35. Гидроцилиндр 36 двойногодействия через реечную передачу 37поворачивает кривошип 38, которыйчерез рычаги 39 и 40 и серьгу 41перемещает несущую каретку 30 с заготовками по направляющим 31 и 32в зону резания.В конечном положении несущаякаретка 30 воздействует на конечныйвыключатель 66, который нормально5455 4 дПри дальнейшем движении несущей каретки 30 отключают конечный вы ключатель 67, а в конце хода размыкают контакт 73, тем самым обесто. чивают реле 61, размыкают блокизамкнутым контактом отключает пускатель 63 и размыкают...

Номер патента: 1151322

Опубликовано: 23.04.1985

Авторы: Мельников, Тюкин

МПК: B05B 17/00

Метки: аэрозолей, высокодисперсных, генератор

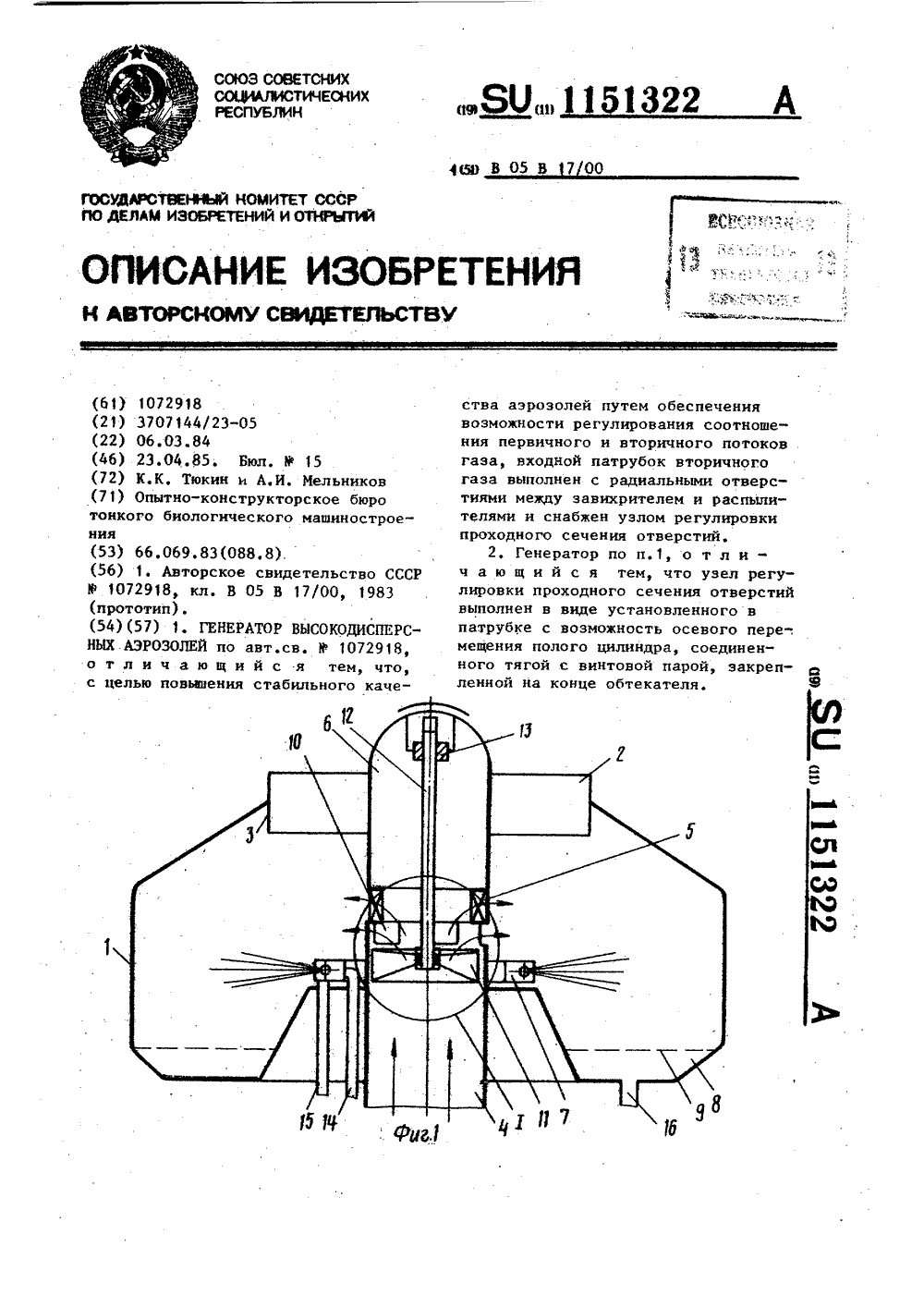

...при максимальнойпроизводительности генератора.На Фиг. 1 изображен генератор высокодисперсных аэрозолей, общий вид;на фиг. 2 - узел 1 на Фиг. 1(узелрегулировки проходного сечения отверстия); на фиг. 3 - вид А-А наФиг. 2.Генератор высокодисперсных аэрозолей содержит камеру 1 распыления свыходным патрубком 2 аэрозоля и размещенный в ней кольцевой отражатель 3,По оси камеры 1 расположенывходной патрубок 4 вторичного газа,на торце которого в средней частикамеры 1 размещен лопаточный завихритель 5, а в зоне выходного патрубка 2 - обтекатель 6, примыкающийк лопаточному завихрителю 5На наружной поверхности патрубка4 вторичного газа под лопаточиымзавихрителем 5 расположены распыпители 7, обращенные от центра к периФерии.В нижней части камеры 1...

Номер патента: 1151291

Опубликовано: 23.04.1985

Авторы: Линдин, Мельников, Шевченко, Шульман

МПК: B01J 2/02

Метки: гранулятор, расплавов

...перфорированным дном, патрубок для ввода расплава в корпус и установленные над дном лопасти, укрепленные на валу, связанном с приво" дом его вращения, снабжен установленной в корпусе над лопастями кольцевой неподвижной перегородкой, образующей с перфорированной частью дна кольцевой канал постоянного проходного сечения.Кроме того, в верхней части корпуса над кольцевой перегородкой укреплены неподвижные радиальные перегородки. Создание над отверстиями дна с помощью неподвижной перегородки кольцевого канала постоянного проходного сечения предотвращает образование в центральной части корпуса зоны пониженного давления, способствует вырав3 1151291 4ниванию давления над всеми Ьтверстия- ней кромкой кольцевой перегородки ими дна, Это...

Номер патента: 1150654

Опубликовано: 15.04.1985

Авторы: Дашкевич, Мельников

МПК: G11B 15/20

Метки: информации, магнитном, носителе, поиска

...элементов, пятый выход блоке управления соединен с вторым входом первого исполнительного элемента.Формирователь стробирующих импульсов содержит счетчик, инвертор и четыре одновибратора, выход первого одновибратора соединен с входа" ми второго и третьего одновибраторов соответственно, а также с входом инвертора и является первым выходом формирователя, вход первого одновибратора подсоединен к выходу счетчика, первый вход которого является входом Формирователя,а второй вход счетчика соединен с выходом инвертора, выход второго и первый выход третьего одновибраторов являются вторым и третьим выходами Формирователя, второй выход третьего одновибратора соединен с входом четвертого одновибратора, выход которого является четвертым ;выходом...

Номер патента: 1150070

Опубликовано: 15.04.1985

Авторы: Костюков, Купчинов, Мельников, Соловьев

МПК: B27N 3/02

Метки: древопластика

...позволяет повысить производительность способа за счет снижения временигорячего формования в два раза по сравнению с известным способом. Технологические параметры уплотнения древесных частиц 11 ои/и авление Р, Температу- Время уплотМПа ра Т, С пения 1, сотость Я) г/м Композиты на основе фенолоформальдегидной смолы 72 40 80 35 1+ 05 1190 54 1190 65 1190 65 60 60 2+ 25 30 80 2,0 76 15 100 Прототип 4+ 0,5 - 5 15-60 20 Про- тотип 15-60 0,5 - 5 20 Композиты на основе карбамидной смолы 76 6,3 6 05 1195 47 1190 59 1180 57 60 60 85 4,590 43 7+ 258+ 5 30 15 80 100 Изобретение относится к производству древопластиков и может быть использовано на предприятиях, имеющих цеха или участки по изготовлению изделий из композиционных полимерных...

Номер патента: 1149293

Опубликовано: 07.04.1985

Авторы: Ганеев, Мельников, Никонов

МПК: H03M 1/22

Метки: вала, вращения

...на выходе К В 8-триггра навыходе элемента 8 устанавливаетсянулевой уровень выходного напряжения.Напряжевие на выходе элемента И-НЕ 10принимает единичный уровень. Конденсатор 18 через резистор 16 заряжается, создавая высокий уровень напряжения на входе элемента И-НЕ 9. Поскольку на другом Входе элемента и-не 9. действует нулевой уровень сигнала,то напряжение на выходе элемента И- "НЕ 9 равно логической единице, С пос туплением сигнала на входе реле времени на выходе формирователя узкихимпульсов .(конденсатор 17, резистор 15 и элемент И-НЕ 12) формируется узкий сигнал логического нуля,ведущий к опрокидыванию ЕБ-триггера.На выходе элемента И-НЕ 8 устанавливается уровень логической единицы,а на выходе элемента И-НЕ 10 - логического нуля,...

Номер патента: 1149069

Опубликовано: 07.04.1985

Авторы: Мельников, Петров

МПК: F16B 33/00, G01L 5/06

Метки: затяжки, резьбового, соединения

...нго соединения 2 3.сОднако известный способ не позво- тляет решить задачу обеспечения стопорения соединения. 30Цель изобретения - повышение на- тдежности стопорения при превышениисмомента в резьбе момента на опорной М 1поверхности головки,Указанная цель достигается тем,л35что согласно способу затяжки резьбо- гвого соединения, при котором к болту вприкладывают крутящий момент, пос- рледний прикладывают со стороны резьбового хвсстовика болта. с 40 Составитель Б.БайковТехред Л.Мартяшова Редактор А,Шандор Корректор М.Максимишинец Заказ 1852/25 Тираж 812 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 На чертеже...

Номер патента: 1149054

Опубликовано: 07.04.1985

Авторы: Глазырин, Заборцев, Зырянов, Мельников

МПК: F04D 1/00, F04D 9/06

Метки: входное, насоса

...иглой.На чертеже представлено входное устройство насоса, общий вид.Входное устройство лопастного насосасодержит питающую емкость 1 и введенный в нее всасывающий трубопровод 2, снаб 2женный сифонным насадком 3, который установлен. с возможностью вертикального перемещения, его верхняя часть 4 выведена из емкости 1 и снабжена запорным вентилем 5. На всасывающем трубопроводе 2 ниже сифонного насадка 3 выполнено жиклерное отверстие 6. Всасывающий трубопровод 2 снабжен запорным устройством 7, выполненным в виде упругой пластины 8, один конец 9 которой закреплен на внутренней стенке всасывающего трубопровода 2, а другой конец 10 снабжен запорной иглой 11. Пластина 8 своей средней частью контактирует с соединительным элементом 12 всасывающего...

Номер патента: 1148693

Опубликовано: 07.04.1985

Авторы: Ласовецкий, Мамницкий, Мельников, Моисеев, Пухальский

МПК: B22C 9/08

Метки: литниковая

...выполненыбольшим основаора, причем отнования трапеции кот 1/8 до 1/2.щелей фильтрае способствуетмассы металланюю части щелейтины, где металлеталлическихверхней частитины в виде траповышению эффекметалла благодаанко узкими щелямиих ких включений иблагодаря увеличению площадей перегородок между щелями.При выполнении щелей с отношениемверхнего основания трапеции к нижнему1ченее - эффект фильтрации ухудшается8за счет резкого уменьшения размеращели в верхней части. Кроме того, нерационально используется площадь фильт.ровальной пластины, так как получается малое проходное сечение фильтра,а увеличение количества щелей ведетк увеличению размеров литниковойсистемы и дополнительному расходуметалла,При выполнении щелей с отношением 1более -...

Номер патента: 1148670

Опубликовано: 07.04.1985

Авторы: Головин, Мельников, Смирнов

МПК: B21D 11/02

Метки: гибки, труб, штамп

...(справа) положениях, разрез.Штамп содержит основание 1, плиту 2, пакет матриц 3-5 с криволинейным каналом, поворотные фиксаторыб, стойки 7, пружины 8, пуансон 9 сбуртом 10, направляющую втулку 11с заходным конусом 12 у нижнего торцаи буртом 13 в цилиццрической полости 14, расположенным у верхнего торца. Направляющая втулка 11 нижнейплоскостью 15 бурта 13 опираетсяна бурт 10 пуансона 9 при открытомположении штампа и имеет возможность Оперемещаться относительно его в осевом направлении, Глубина рабочейчасти полости 14 направляющей втулки 11, предусмотренного цля направления заготовки 16, принята в пределах 0,8-1,0 ее диаметра, исходя изрезультатов экспериментальных исследований,Штамп работает. следующим образом.Заготовка 16...

Номер патента: 1148655

Опубликовано: 07.04.1985

Авторы: Мельников, Сосновский

МПК: B07B 13/02

Метки: триер

...к сетеполотну, поэтому они попадают в приемниккороткой фракции, ухудшая этим качествоочистки зерна от длинной примеси.Цель изобретения - повышение качестваочистки,Поставленная цель достигается тем, чтозагрузочное устройство установлено над сплош.ным полотном, которое на участке сопряже.ния с сетеполотном расположено между при Ожимным элементом и сетеполотном,На фиг. 1 показано предлагаемое устройство, вид сбоку; на фиг. 2 - участок сопря.жения сплошного полотна с сетеполотном,Триер содержит бесконечное сплошное полот но 1, взаимодействующее с прижимным эле 55 гментом, выполненным в виде барабана 2, бес. конечное сетеполотно 3, частично облегающее барабан 2 так, что сплошное полотно 1 в рабочей зоне триера расположено между бараба. ном...

Номер патента: 1148046

Опубликовано: 30.03.1985

Авторы: Бородин, Мельников

МПК: G11C 7/00

Метки: выборки, импульсов, информации, памяти, формирователь

...с базойвыходного 11-1 з-П-транзистора и черезсоответствующий резистор с общейшиной, эмиттер выходного и П-транзистора является выходом усилителя,коллекторы входного и выходноготранзисторов являются входами усителя,источника опорного напряжения рав,на примерно 3,3 В.формирователь импульсов выборки информации из памяти работает следующим образом.На первую шину 5 питания подают стабилизированное или выпрямленное напряжение с номиналом +9 В. На вторую шину 6 питания подают стабиЪ лизированное или выпрямленное напряжение с номиналом более +6,3 В. На шину 8 опорного напряжения подают стабилизированное напряжение с номиналом около +5,7 В, Ключ 14 в исходном состоянии открыт, и напряжение на выходе формирователя равно нулю. В исходном...

Номер патента: 1148022

Опубликовано: 30.03.1985

Авторы: Кныш, Мельников, Харченко

МПК: G06F 1/04, H03K 5/153

Метки: импульсов, распределитель

...которого соединен с входом дешифратора 6, Вторая информационная шина 15 соединена с информационным входом регистра 7, выход которого соединен с первыми входами первого блока 9 элементов И. Выходы дешифратора 6 соединены с вторыми входами первого блока 9 элементов И. ПерваяПо первой информационной шине 16 50 в счетчик 5 записывается код, определяющий начальный канал выдачи импульсов управления. При необходимости выдачи импульсов, начиная с первого канала, код является нулевым. При 55 выдаче кода, начиная с последнего канала, этот код должен быть единичным. На вторую 18 или третью 19 управляющие шины распределителя поступает сигйал, определяющий порядок выдачи импульсов (в прямом или обратном направлении). Например, при поступлении...

Номер патента: 1147884

Опубликовано: 30.03.1985

Авторы: Антонова, Ивашов, Мельников, Некрасов, Степанчиков

МПК: F16H 57/04

Метки: волновой, зубчатый, редуктор

...и жесткоезубчатые колеса и устройство длясмазки, размещенное в пазу ободажесткого колеса, включающее твердую смазку и узел однонаправЛенногоперемещения ее, в паеу выполнены параллельно его оси равномерно по поверхности цилиндрические канавки,твердая смазка представляет собойбрикет, а передача снабжена двумямагнитами, один из которых жесткосвязан с брикетом, Л другой - сузлом однонаправленного перемещенияи биметаллической пружиной, размещенной между разноименными полюсамимагнитов, а узел однонаправленногоперемещения представляет собой коническую втулку и взаимодействующиес ней шарики, размещенные в цилиндрических канавках.На фиг, 1 показан поперечныйразрез предлагаемого редуктора по жесткому колесу волновой передачи сустройством смазки;...

Номер патента: 1147867

Опубликовано: 30.03.1985

Авторы: Демин, Козлов, Мельников, Невмержицкий, Субботин, Суммов

МПК: F16C 11/06

Метки: шарнир, шаровой

...пальцем и корпусом, который, в свою .очередь, влечет за собой прогрессивный износ корпуса и вкладышей.Цель изобретения - повышение срока службы шарнира путем повышения проч-. ности закрепления вкладышей в корпусе.Цель достигается тем, что в шаровом шарнире, содержащем корпус, шаровой палец и вкладыши, закрепленные отбортовкой края корпуса, торцовая поверхность вкладышей со стороны отбортовки корпуса выполнена в виде участков, ориентированных поочередно под тупым и острым углами к продольной оси шарнира и плавно соединенных друг с другом.Вкладыши дополнительно закреплены в корпусе посредством резьбы или соединения выступ-паэ. На фиг.изображен шарнир, разрез;а фиг. 2 - проекции и сечения вкладыша;на фиг. 3 - вариант исполнения шарнира,....

Номер патента: 1147591

Опубликовано: 30.03.1985

Авторы: Крейцберг, Мельников, Фот

МПК: B29D 23/00

Метки: оправок, съема, трубчатых

...станину, механизм для перемещения оправки со средством для захвата последней и упор для изделия с отверстием для прохода оправки,снабжено фиксирующими планками для взаимодействия с упором конца изделия, а упор для иэделия выполнен 5 10 15 20 25 30 35 40 в виде плиты со средством для прижима ее к станине, установленной свозможностью перемещения н направлении перемещения оправки, и закрепленных на плите шарнирных зажимовдля взаимодействия с фиксирующимипланками.Плита установлена горизонтальнос воэможностью перемещения в вертикальной плоскости, а средство дляприжима плиты к станине выполненов виде соединенного 1 с плитой посредством гибких связей противовеса спроходным отверстием для оправки.На фиг.1 схематически изображенопредлагаемое...

Номер патента: 1147262

Опубликовано: 30.03.1985

Авторы: Бойченко, Гершкул, Зайцев, Мельников, Пекерман, Раев, Русин

МПК: A01C 5/06

Метки: загортач

...универсальность.Наиболее близким к предлагаемому является загортач, включающий установленную на поводке сошника П-образную ско. бу 3.Недостатком данного загортача является низкое качество заделки семян на легких и средних почвах. Кроме того, трудоемко и неудобна изменение интенсивности воздействия стоек загортача на почву,Цель изобретения - повышение качества заделки семян и удобства обслуживания при работе на легких и средних почвахПоставленная цель достигается тем, что в загортаче, включающем установленную на поводке сошника П-образную скобу, П-образная скоба установлена на поводке шарнирно, а на каждой ее стойке свободно установлен наральник, взаимодействующий с выполненным в нижней части каж;, стойки упором.В верхней части каждой...

Номер патента: 1146240

Опубликовано: 23.03.1985

Авторы: Иконников, Мельников

МПК: B65G 1/06, B65G 63/02

Метки: перегрузочное, складов, стеллажных

...цепных органов.Перегрузочное устройство для стеллажных складов с кранами-штабелерами содержит приемный цепной конвейер 1, подъемныеО столы 2 и 3, расположенные в начале и концеконвейера, механизм 4 горизонтального перемещения поддонов, меха ииэм 5 подъемаи подачи поддонов с заданным шагом, смонтированные на раме 6 конвейера 1.Механизм 4 содержит горизонтальнозамкнутые цепные органы 7 и 8, огибающиеприводные звездочки 9 и 10.Подъемные столы 2 и 3 содержат балки (рамы) 11 и 2 с жестко закрепленнымик ним штоками 13, подвижно установлен 20 ными в направляющих роликах 14, установленных на раме 6 конвейера.Рама 11 подъемного стола 2 снабженаопорными площадками 15 для установкина них поддона 16 телескопическим эахва 5 том 17 крана-штабелера...

Номер патента: 1146123

Опубликовано: 23.03.1985

Авторы: Головин, Мельников, Сафронов, Смирнов

МПК: B21D 41/04

Метки: заготовок, обжима, полых, штамп

...ние качества штампуемых деталей.Указанная цель достигается тем, что в штампе для обжима полых загото" вок, содержащем соосно установленные матрицу и пуансон, выполненный в виде корпуса и расположенных по конту - ру корпуса секторов, состоящих из связанных между собой рабочей и стержневой частей, последняя из которых шарнирно соединена с корпусом, рабочая и стержневая части секторов шарнирно связаны между собой, поверхность рабочей части секторов, обра- щенная к матрице, выполнена конической с кольцевой выемкой посредине для размещения заготовки, причем длина кольцевой выемки вдоль образующей и ее глубина равны соответственно высоте и толщине стенки штампуемой детали.На фиг. 1 изображен штамп, продольный разрез (слева от оси симметрии...

Номер патента: 1145374

Опубликовано: 15.03.1985

Автор: Мельников

МПК: H01H 61/06

Метки: реле, электротепловое

...нагреваемый током защищаемой цепи термочувствительный элемент, состоящий из термобиметаллической пластины,50 нагревателя и выводов, исполнительный элемент, корпус и механизм пере-. дачи перемещения термочувствительного элемента, к исполнительному элементу, снабжено дополнительным на греваемым током защищаемой цепи термочувствйтельным элементом, выполненным в виде пружины иэ материала с памятью формы, один конец которой жестко закреплен, а другой соединен с механизмом передачи перемещения термочувствительного элемента.В электротепловом реле дополнительный термочувствительный элемент может быть установлен в непосредственной близости от термобиметалличес- кой пластины и служит нагревателем.На фиг, 1 схематически представлено эйектротепловое...

Номер патента: 1145335

Опубликовано: 15.03.1985

Авторы: Мельников, Ямнов

МПК: G06F 1/04, H03K 17/62

Метки: импульсов, распределитель

...триггер 9, генератор 10 тактовых импульсов, первыйблок 11 элементов И, второй блок 12элементов И, первый элемент 13 И,второй элемент 14 И, третий элемент15 И, одновибратор 16, элемент 17 ИЛИ,элемент 18 задержки, шины 19 кодовначала, шины 20 кодов длительности,шину 21 количества циклов, шину 22пуска и выходы 23 распределителяимпульсов,Шины 19 кодов начала соединеныс информационными входами первогоблока 1 регистров, выходы которогосоединены с первыми входами блока 6сравнения, шины 20 кодов длин соединены через второй блок 2 регистровс информационными входами блока 3счетчиков, шина 21 количества циклов соединенас информационным входом счетчика 4 циклов, нулевые выходы которого соединены с входами первого элемента 13 И, выход...

Номер патента: 1145322

Опубликовано: 15.03.1985

Авторы: Гареев, Мельников

МПК: G05B 19/18, G06F 1/04

Метки: многоканальное, программно-временное

...то регистр 13 остается в ну-ле:зом состоянии.,В этом случае потен-щ цяальный сигнал с выхода соответст- вующего элемента ИЛИ из группы элементов ИЛИ 11 -11 через соответствующий демультиплексор из группы демультиплексоров 14-.14 и соответ- д 5 ствующий элемент ИЛИ из группы элементов ИЛИ 15-15 поступает на со: ответствующий выход 17 -17 устройства.30С началом отработки временных интервалов на выходе элемента ИЛИ 6 блока 4 управления появляется сигнал. разрешающий прохождение с выхода генератора 5 тактовых импульсов че- рез элемент И 7 импульсов на вычи тающие входы счетчиков 10-10. С приходом очередного тактового импульса состояние счетчиков изменяется. Сигналы отработки временных интервалов не выходах 17 -17 устрой ства будут до...

Номер патента: 1145216

Опубликовано: 15.03.1985

Авторы: Кунахович, Локтионов, Мельников, Морозов

МПК: F24J 2/42

Метки: гелиосистема

...в нижней части. Основной отсек 37 посредством вертикально расположенных теплоизоляционных перегородок 36 разделен на сообщающиеся секции 45 - 48 на фиг, 1 и 2 покэан четырехсекционный основной отсек). Отсеки 38 и 39 и секции 45-48 отсека 37 соединены расположенными в верхней части бака-аккумулятора 3 перепускными отверстиями 49 в последовательную цепь с началом в отсеке 39 зарядки, Между отсеками 38 и 39 в нижней части бака-аккумулятора 3 расположено перепускное отверстие 50. Отсек 30 разрядки и секции 45 - 48 основного отсека 37 последовательно соединены термоуправляемыми клапанами 51, закрепленными на перегородках 36 в нижнеи части со стороны отсека 16. Термоуправляемые клапаны 51 выполнены с температурой срабатывания...

Номер патента: 1145133

Опубликовано: 15.03.1985

Авторы: Гиршович, Глатман, Киселев, Козлов, Крутилин, Курбатов, Мельников

МПК: E21C 27/24

Метки: горного, исполнительный, комбайна, орган

...ф 5с угловым смещением между собой,начальный держатель последующейгруппы смещен относительно конечного держателя предыдущей группы внаправлении продольной оси корпуса 5 фна величину-не менее величины линейного шага держателей в предыдущейгруппе, при этом величина угловогосмещения винтовых линий .групп держа-.телей больше величины углового смещения держателей в группах,На фиг. 1 показан исполнительныйорган горного комбайна, общий вид 133 3на фиг. 2 - схема размещения держателей инструмента, вид А на фиг. 1.Исполнительный орган горного ком" байка включает корпус в виде симметрично усеченного конуса 1 с продольной осью 2, установленный на опоре 3 с возможностью вращения от привода 4. На корпусе закреплены, например, две группы реборд 5 и...

Номер патента: 1144808

Опубликовано: 15.03.1985

Авторы: Воропаев, Мельников, Шишканов, Шишканова

МПК: B23D 41/00, B23D 43/00

Метки: отверстий

...размещен закрепленный на штоке 4 электропроводный диск 5.На крыше 6 корпуса 1 закреплена ступица 7 посредством резьбового соединения и винта 8,На штоке 4 установлена с возможностью возвратно-поступательногодвижения относительно штока и ступицы 7 гильза 9, .выполненная изтвердосплавного материала и с конической частью, На ступице 7 выполнена наружная проточка 1 О, в которойразмещено разрезное резьбовое кольцо 11, а в окнах ступицы 7 расположены шарики 12. На наружной поверхности ступицы 7 установлена с возможностью осевого перемещения опорнаявтулка 13, на внутренней поверхностикоторой выполнена резьба, соответствующая резьбе разрезного кольца 11,Между гильзой 9 и опорной втулкой13 расположена пружина 14. Дляограничения хода опорной...

Номер патента: 1144108

Опубликовано: 07.03.1985

Авторы: Краснощеков, Мельников

МПК: G06F 17/27, G06F 9/44

Метки: аппаратурной, трансляции

...устройства, введены блоки памяти слогов выходных слов, запоминающий блок настройки, пересчетный блок, второй коммутатор, блок коммутации, причем вход пуска устройства соединен с входом установки в "1" триггера пуска, а вход настройкиустройства соединен с входом установки в "1" триггера настройки, единичный выход которого соединен с вторым входом первого элемента И, с первыми входами второго, третьего и четвертого элементов И и с разрешающим входом второго коммутатора, нулевой выход триггера настройки соединен с входами обращения блока памяти и блоков памяти слогов выходных слов, второй выкод генератора тактовых импульсов соединен с вторым входом второго элемента И и с вторым входом7 1144 четвертого элемента. И, первый выход...

Номер патента: 1143826

Опубликовано: 07.03.1985

Авторы: Андреев, Комаров, Мельников, Розин

МПК: E21B 7/24

Метки: бур, шнековый

...количество выступов соответствует количеству винтовых выступов наковальни. Ударник 8 имеет в нижней части ответные винтовые выступы 9, а на боковой части выступы, 10, взаимодействующие с выступами патрубканаковальни 2. В верхней части ударника имеются прорези 11 шлицевого устройства.Шлицевое устройство состоит из корпуса 12 и взаимодействующих сним кулачков.13, на нижней боковойчасти корпуса 12 имеются пальцы сподшипниками 14, входящими в прорези 1 ударника 8. На боковой поверхности корпуса 12 выполнены лабиринтные пазы 15 в которых размещаютсякулачки 13 (Аиг. 2 и 5),На внутренней боковой поверхности пустотелой шнековой трубы 1 науровне верхней части ударника 8 имеются два упора 1 б, которые благодаряналичию лабиринтных пазов...
