Генератор высокодисперсных аэрозолей

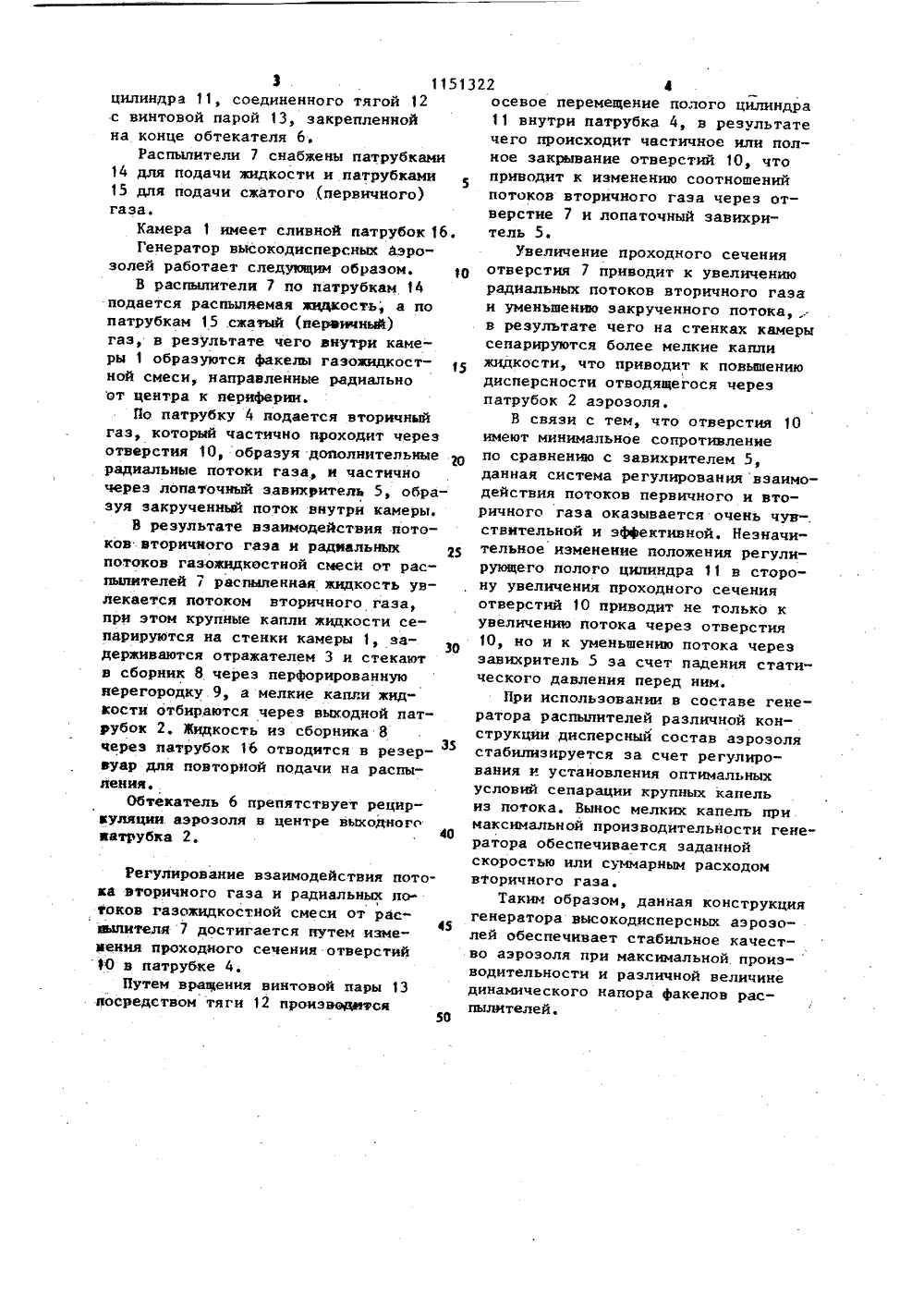

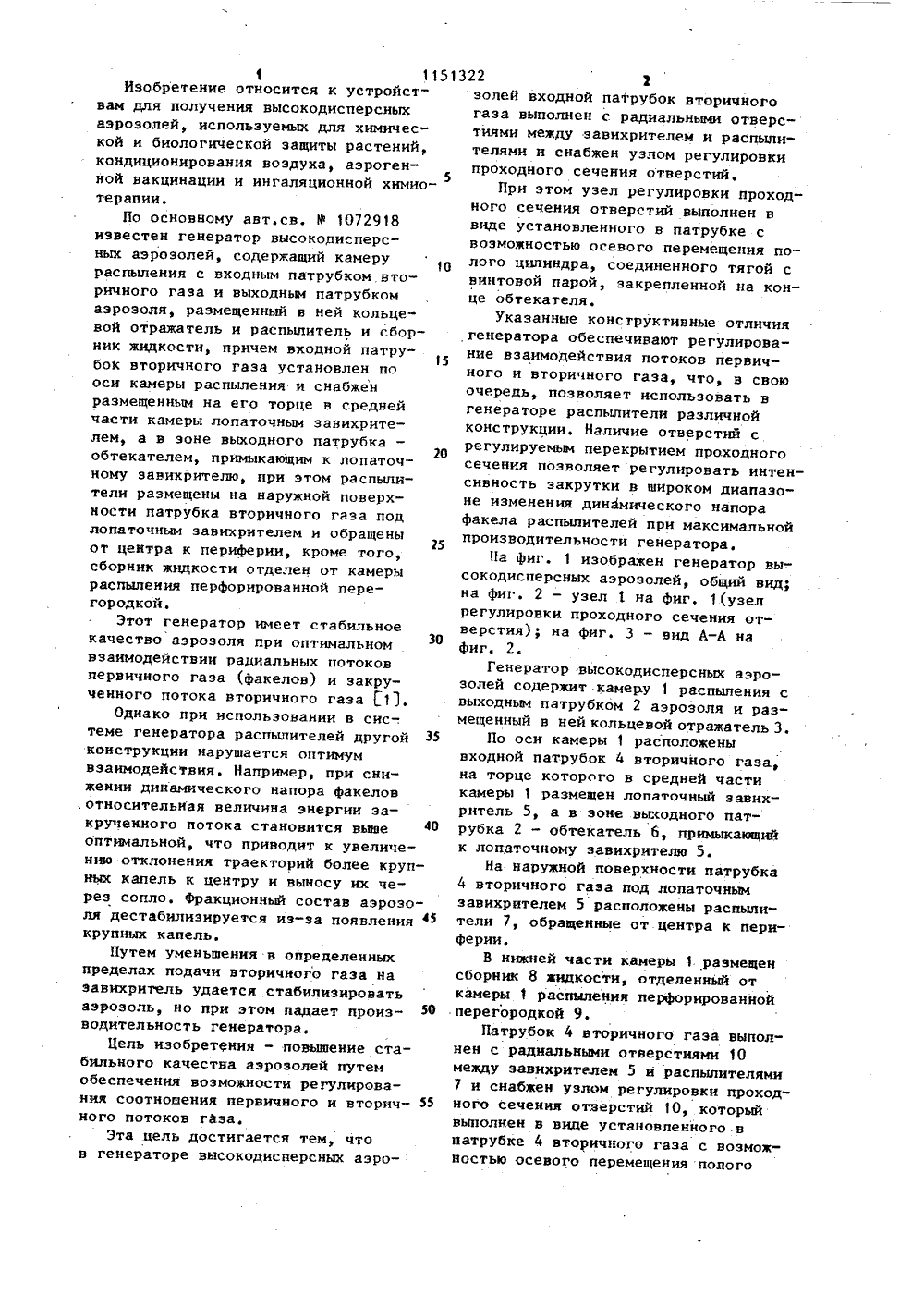

-0 Бюл, Яф 1 и А.И. М трукторс еского м ников ое бю инострое(53) 66.069 (56) 1. Авт В 1072918, (прототип). ()(57) 1. ГЕАЭРОЗОЛЕЙ АТОСОКОДИСПЕРСИ 1072918, по авт,св. щ и й с я ния стабиль о т л и ч ас целью новьв ем, что, го качеГОСЗЩАРСТВЕННЫЙ КОМИТЕТ СССРтЮ ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ 3(088.8).ское свидетельство СВ 05 В 17/00, 1983 ае 80,ш 1 1 322 ства аэрозолеи путем обеспечения возможности регулирования соотношения первичного и вторичного потоков газа, входной патрубок вторичного газа выполнен с радиальными отверстиями между завихрителем и распылителями и снабжен узлом регулировки проходного сечения отверстий,2, Генератор по п.1, о т л и - ч а ю щ и й с я тем, что узел регу лировки проходного сечения отверсти выполнен в виде установленного в патрубке с возможность осевого перемещения полого цилиндра, соединенного тягой с винтовой парой, закрепленной на конце обтекателя.1 11Изобретение относится к устройствам для получения высокодисперсныхаэрозолей, используемых для химической и биологической защиты растений,кондиционирования воздуха, аэрогенной вакцинации и ингаляционной химиотерапии.По основному авт.св, Р 1072918известен генератор высокодисперсных аэрозолей, содержащий камерураспыления с входным патрубком вторичного газа и выходным патрубкомаэрозоля, размещенный в ней кольцевой отражатель и распылитель и сборник жидкости, причем входной патрубок вторичного газа установлен пооси камеры распыления н снабженразмещенным на его торце в среднейчасти камеры лопаточным завихрителем, а в зоне выходного патрубкаобтекателем, примыкающим к лопаточному завихритело, при этом распылители размещены на наружной поверхности патрубка вторичного газа подлопаточным завихрителем и обращеныот центра к периферии, кроме того,сборник жидкости отделен от камерыраспыления перфорированной перегородкой.Этот генератор имеет стабильноекачество аэрозоля при оптимальномвзаимодействии радиальных потоковпервичного газа (Факелов) и закрученного потока вторичного газа Г 13.Однако при использовании в сис-.теме генератора распылителей другойконструкции нарушается оптимумвзаимодействия, Например, при снижении динамического напора Факелов,относительная величина энергии закрученного потока становится вышеоптимальной, что приводит к увеличенщо отклонения траекторий более крупных капель к центру и выносу их через сонло. Фракционный состав аэрозоля дестабилизируется из-за появлениякрупных капель,Путем уменьшения в определенныхпределах подачи вторичного газа наэавихритель удается .стабилизироватьаэрозоль, но при этом падает производительность генератора.Цель изобретЕния - повышение стабильного качества аэрозолей путемобеспечения возможности регулирования соотношения первичного и вторичного потоков газа.Эта цель достигается тем, чтов генераторе высокодиснерсных аэро 51322 й 15 35 Ю 25 30 40 45 50 золей входной патрубок вторичногогаза выполнен с радиальными отверстиями между завихрителем и распылителями и снабжен узлом регулировкипроходного сечения отверстий,При этом узел регулировки проходного сечения отверстий выполнен ввиде установленного в патрубке свозможностью осевого перемещения полого цкпиндра, соединенного тягой свинтовой парой, закрепленной на конце обтекателя,Указанные конструктивные отличиягенератора обеспечивают регулирование взаимодействия потоков первичного и вторичного газа, что, в своюочередь, позволяет испольэовать вгенераторе распылители различнойконструкции. Наличие отверстий срегулируемым перекрытием проходногосечения позволяет регулировать интенсивность закрутки в широком диапазоне изменения динамического напораФакела распылителей при максимальнойпроизводительности генератора.На Фиг. 1 изображен генератор высокодисперсных аэрозолей, общий вид;на фиг. 2 - узел 1 на Фиг. 1(узелрегулировки проходного сечения отверстия); на фиг. 3 - вид А-А наФиг. 2.Генератор высокодисперсных аэрозолей содержит камеру 1 распыления свыходным патрубком 2 аэрозоля и размещенный в ней кольцевой отражатель 3,По оси камеры 1 расположенывходной патрубок 4 вторичного газа,на торце которого в средней частикамеры 1 размещен лопаточный завихритель 5, а в зоне выходного патрубка 2 - обтекатель 6, примыкающийк лопаточному завихрителю 5На наружной поверхности патрубка4 вторичного газа под лопаточиымзавихрителем 5 расположены распыпители 7, обращенные от центра к периФерии.В нижней части камеры 1 размещенсборник 8 жидкости, отделенный откамеры 1 распыления перфорированнойперегородкой 9.Патрубок 4 вторичного газа выполнен с радиальными отверстиями 10между завихрителем 5 и распылителями7 и снабжен узлом регулировки проходного сечения отверстий 10, которыйвыполнен в виде установленйого.впатрубке 4 вторичного газа с возможностью осевого перемещения полого3 1151 цилиндра 11, соединенного тягой 12 с винтовой парой 13, закрепленной на конце обтекателя 6.Распылители 7 снабжены патрубками 14 для подачи жидкости и патрубками5 15 для подачи сжатого (первичного) газа.Камера 1 имеет сливной патрубок 16.Генератор высокодисперсных аэрозолей работает следующим образом.В распылители 7 по патрубкам 14 подается распыляемая жидкость, а по патрубкам 15 .сжатый (первичный) газ, в результате чего внутри камеры 1 образуются Факелы газожидкостной смеси, направленные радиально от центра к периферии.Ио патрубку 4 подается вторичный газ, который частично проходит через отверстия 10, образуя дополнительныерадиальные потоки газа, и частично через лопаточный завихритель 5, образуя закрученный поток внутри камеры.В результате взаимодействия потоков вторичного газа и радиальных 25 потоков гаэожидкостной смеси от распылителей 7 распыленная жидкость увлекается потоком вторичного газа, при этом крупные капли жидкости сепарируются иа стенки камеры 1 заЭ 30 держиваются отражателем 3 и стекают в сборник 8 через перфорированную нерегородку 9, а мелкие капли жидости отбираются через выходной патуубок 2, Жидкость из сборника 8 через патрубок 16 отводится в резервуар для повторной подачи на распыленияОбтекатель 6 препятствует рецирКуляции.аэрозоля в центре выходного жатрубка 2.40 Регулирование взаимодействия потока вторичного газа и радиальных по- Гоков газожидкостной смеси от распыпителя 7 достигается путем изменения проходного сечения отверстий Ю в патрубке 4.Путем вращения винтовой пары 13 посредством тяги 12 проиэводеися50 322 4осевое перемещение полого цилиндра11 внутри патрубка 4, в результатечего происходит частичное или полное закрывание отверстий 10, чтоприводит к изменению соотношенийпотоков вторичного газа через отверстие 7 и лопаточный завихритель 5,Увеличение проходного сеченияотверстия 7 приводит к увеличениюрадиальных потоков вторичного газан уменьшению закрученного потока,в результате чего на стенках камерысенарируются более мелкие каплижидкости, что приводит к повышениюднсперсности отводящегося черезпатрубок 2 аэрозоля,В связи с тем, что отверстия 10имеют минимальное сопротивлениепо сравнению с завихрителем 5,данная система регулирования взаимодействия потоков первичного и вторнчнога газа оказывается очень чув-,ствительной и эффективной. Незначительное изменение положения регулирующего полого цилиндра 1 1 в сторону увеличения проходного сеченияотверстий 10 приводит не только кувеличению потока через отверстия10, но и к уменьшению потока череззавихритель 5 за счет падения статического давления перед ним.При использовании в составе генератора распылителей различной конструкции дисперсный состав аэрозолястабилизируется за счет регулирования н установления оптимальныхусловий сепарации крупных капельиз потока. Вынос мелких капель примаксимальной производительности генератора обеспечивается заданнойскоростью или суммарным расходомвторичного газа.Таким образом, данная конструкциягенератора высокодисперсных аэрозолей обеспечивает стабильное качество аэрозоля при максимальной. производительности и различной величинединамического напора факелов распылителей./5 Тира ВЯИИПИ Государстпо делам изобр 13035, Москва, Жнии и открыт Раушская на 4/
