Мельников

Номер патента: 672336

Опубликовано: 05.07.1979

Авторы: Богомольный, Гудков, Кардашов, Король, Мельников, Нанкин, Фитингоф

МПК: E21C 13/08

Метки: молотка, отбойного, пика

...и недостаточная долговечность. Цель изобретения - упрощение конструкции и повышение срока службы пики.Поставленная цель достигается тем, что упорный демпфирующий бурт выполнен в виде поперечного гофра из тонкостенной оболочки, закрепленной на центральном стержне.Тонкостенная оболочка может быть выполнена из нескольких слоев. 2На чертеже изображена пика для отбойного молотка. Пика состоит из центрального стержня 1, к которому, например, диффузионно крепятся одна и более тонкостенные оболочки 2, образующие поперечный гофр 3, который является ограничительным буртом. Такая конструкция пики отличается тем, что стержень 1 не имеет изменения диаметра сплошного сечения в месте бурта, а в тонкостенных оболочках бурта с плавным изменением...

Номер патента: 672256

Опубликовано: 05.07.1979

Авторы: Ботвинский, Емельянов, Латыпов, Мельников

МПК: D07B 7/02

Метки: пластинчатый, преформатор

...проточкой эта втулка охватывает буртик второй втулки 4, Выстроганные с другоготорца втулки 4 штыри имеют по наружнойповерхности двухконусную проточку и встав 15лены в пазы среднего диска 5,На поверхности ступицы среднего диска,вставленной во втулку, выполнена спиральная канавка, в которую вставлен конец стопора 6, ввернутого в верхнюю часть 2 первойвтулки. Стопор проходит через прорезь сту- гопицы первого диска 1, В ступицу среднегодиска вставлена ступица третьего диска 7,В этой ступице сделана прорезь, в которуювставлен конец стопора 8, ввернутого в ступицу первого диска. На каждом диске в пазах помещены твердосплавные вставки 9,удерживаемые от выскальзывания в свободном состоянии, т. е. без прядей, крышками 10.Для этого в крышках...

Номер патента: 670795

Опубликовано: 30.06.1979

Авторы: Мельников, Сергеев

МПК: G01B 7/06

Метки: акселерометр

...элемента, и экраном с калиброванным отверстием, перекрываемым конденсационным наконечником.На чертеже показан предлагаемый акселерометр.Консольный чувствительный элемент 1 закреплен в корпусе 2 и несет металлизированные кварцевые струны 3, расположенные в зазоре между магнитами 4 системы возбуждения колебаний струн, Для измерения частоты колебании струн предназнач на система регистрации частоты колебани струн (на чертеже не показана).Струны защищены экраном 5 с калиброванным впускным отверстием 6. На консольном чувствительном элементе 1 закреплен съемный конденсационный наконечник 7.Акселерометр работает следующим обра зом.При конденсации определенной массынапыляемого материала через отверстие 6 в экране 5 на съемный...

Номер патента: 670610

Опубликовано: 30.06.1979

Авторы: Карабанов, Латышев, Мельников, Можин

МПК: C10M 1/24

Метки: жидкость, металлов, механической, смазочно-охлаждающая

...масло До 100ГКЖпредставляет собой кремнийорганическую жидкость, практически не изменяющую своих физических свойств до высоких температур. Введение ее в состав СОЖ обеспечивает достаточную термическую стабильность последней. Кроме того, благодаря наличию реакционно-способной связи Я - Н, ГКЖвступает в реакцию с металлом и прочно закрепляется на его поНефтяное масло 25 Составитель Е. ПономареваТекред А, Камышникова Корректор Л. Тарасова Редактор Г. Прусова Заказ 1303/4 Изд,408 Тираж 621 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 верхности, создавая модифированпые слои в зоне трения режущего инструмента и стружки, обладающие...

Номер патента: 670508

Опубликовано: 30.06.1979

Авторы: Крейцберг, Мельников, Мозговой, Фот

МПК: B65G 47/54

Метки: грузов, передачи, приводного, рольганга, штучных

...2, над которым установлен сталкивающий механизм 8. состоящцц цз сорасываю 1 ццх рычагов 4, жестко укрепленных на осц 5. Ось 5 шарнирно закреплена ца тележке 6, устацо 11 лсцпоЙ направляюгцих 7. Ось 5 жестко связана с 0 качаю;ццмся рычагом 8, который одниконцом шарнирно соединен со штоком пневмоцилиндра 9 перемещения, осущесгвляющего перемещение тележки, подъем и опускание сбрасывающих рычагов,Приводные ролики 2 рольгангасостоят из приводного вала 10 и свободно вращающихся в подшипниках скольжения 11 втулки 12, На пути движения изделия установлен концевой выключатель И, а на пути движения тележки б - концевой вы. ключатель 14, которые управляют сталкивающим механизмом 3.Устройство работает следующим обра. зом,Развернутая заготовка...

Номер патента: 670360

Опубликовано: 30.06.1979

Авторы: Головин, Мельников

МПК: B21D 41/04

Метки: заготовок, полых, штамп

...поясок 11 и направляющий выступ 12.Мат рица 1 выполнена с фиксирующей полостью13 и рабочей полостью 14 Осевое отверстие 3 корпуса 2 сообщено каналом 15 с источником давления (не показан). Толкатель 4 выполнен со ступенчатой наружной по верхностью и его большая ступень 16 входит в осевое отверстие 3 корпуса 2. Обойма 6 и крышка 5.соединены болтами 17.Штамп работает следующим образом.В исходном положении каждый из секто ров 7 пружиной 8 поджат к подкладке 9,а рабочий его торец отведен от центра пуансона на величину половины диаметра полой заготовки 18. Толкатель 4 выдвинут из осевого отверстия 3 корпуса 2 на максимальную величину. В процессе штамповки толкатель 4 упирается в дно полой заготовки 18 и, преодолевая усилие, создаваемое...

Номер патента: 668007

Опубликовано: 15.06.1979

Авторы: Звягин, Катышев, Мельников, Серенков, Тарасов, Царихин

МПК: G11C 29/00

Метки: ориентирования, сердечников

...на расстоянии меньше толщины сердечника, а в плоскости дна выполнены прорези в соответствии с профилем сердечника, и тем, что транспортирующий лоток выполнен в виде прямоугольной пластины в форме спирали. На чертеже изображено устройство для ориентирова ков (осевой разрез, гле пок пик 1, вибробункер 2, кругова ная полка 3, направлянший э спортирующий лоток 5, касс тельная головка 7.Устройство для ориентиро ников работает следующим о668007 Составитель В, Гурки Редактор Н. Каменская Техред О, Луговая Заказ 3475/46 Тираж 680 ЦН И И ПИ Государственного комитета по делам изобретений и открыт 113035, Москва, Ж - 35, Раушская наб Филиал П П П Патент, г. Ужгород, ул. ПКорректор О. БилакПодписноеСССРий д. 4/5роектная 3Сердечник 1 под...

Номер патента: 667821

Опубликовано: 15.06.1979

Авторы: Березин, Калинников, Мельников

МПК: G01J 1/04

Метки: камера, термостатирующая

...термостатирующая жидкость. В пространство между внутренними стенками, которые крепятся перемычками 4, заливается6678213 4исследуемый раствор, заранее доведенныйследования в самом широком интервале темдо необходимой температуры. 1 ерМостати-ператур," от температуры сжиженных газовруемый сосуд, ограниченный внутренними"до"температуры кипения высококипящихстенками баллона, закрыт пробкой 5 сок- расТворителей.ном для оптического луча 6. На внутренней Применение предлагаемого устройствастенке нанесена шкала 7." ": гйзвбляет"сиймать электронные спектры пог 5Устройство работает следуюшим обра- лощения в широком интервале температурзом, как приповышенных, так и при пониженныхВ пространстве между внешней -исред-температурах по отношению к...

Номер патента: 667804

Опубликовано: 15.06.1979

Авторы: Акулин, Головин, Мельников

МПК: G01B 7/30, G01D 5/20

Метки: перемещений, трансформаторный, угловых

...рамки и соосно.с ней на ферромаг" - -нитном дйске.На фиг. 1 изображен предлагаемый преобразователь, общий вид сверху; на фиг. 2- разрез А - А на фиг. 1.Преобразователь содержит ферритовыйсердечник 1, на котором размещена обмотка 2 возбуждения, питаемая переменным током повышенной частоты. Сердечник укреплен между двумя стойками 3, 4В зазоре между полюсами сердечника " установленанеподвижная измерительнаярамка 5, размещенная на прямоугольном каркасе 6, жестко связанном со стойкой 3, при этом плоскость рамки 5 ориентирована параллельно оси обмотки возбуждения. Внутри измерительной рамки и соосно с ней расположена вращающаяся рамка 7, закрепленная на поверхности ферритового диска 8, установленного на подвижной оси 9 между...

Номер патента: 667745

Опубликовано: 15.06.1979

Авторы: Гаврик, Кревсун, Мельников

МПК: F16J 15/54

Метки: вала, вращающегося, уплотнения

...в сторону герметиэируейой полости зазор,причем образующие этот зазор поверхности кольца и вала выполнены коническими суживающимися в сторону вЬсокого давлейия, Кольцо гер.метиэировано относительно корпуса торцовымуплотнителем 4 и подпружинено в сторону полости высокого давления пружиной 5. Герметизация кольца и осевое подпружиневание его мо.жет быть осуществлено сильфоном 6.Работа Устройства происходит следующим .образом,Под действием давления уплотняемой средыкольцо 3 центрируется в равновесном положениипо валу 1 осевыми и действующими в зазоре,гидро статическими и гидродйнамическимй "силами, причем выполнение зазора ступенчатым обес.667745 и Составитель Г, Шур Техред О, Андрейк о М, Пожо дактор Н, Аристо рект Подписноетвенного...

Номер патента: 667716

Опубликовано: 15.06.1979

Авторы: Кудрявцев, Мельников

МПК: F16C 32/04

Метки: магнитная, опора

...в магнитной опоре обеспечивается зазор между магнитами 1 и 2 за счет магнитных сил между одноименно йамагниченнымй полюсами на выступах одного из элементов опоры и во впадинах другого элемента, соответствующее расположение которых обеспечивается взаимно перпендикулярным направлением намагниченности магнитов 1 и 2. При этом " " значительно уменьшаются потери на трение в боковых дополнительных опорах, обеспечивающих надежную работу магнитной опоры.Изобретение позволяет увеличить срокслужбы и повысить надежность работы магнитной опоры за счет уменьшения возможи ности перемещения ее элементов от возмущающих сил. формула изобретения 663магниченности магнитов 1 перпендикулярнонаправлению намагниченности магнитов 2.Магнитопровод 5 из...

Номер патента: 665854

Опубликовано: 05.06.1979

Авторы: Глазырин, Мельников, Полетайкин

МПК: A01G 23/08

Метки: захватно-срезающее, лесозаготовительной

...включающее рабочую головку с пильным ап. паратом, захватом и поворотной опорой и механизм поворота рабочей головки с подвижным.упо;ром, установленным на оси поворота головки и шарнирно соединенным тягой с поворотной опо. рой 2).Указанное устройство также не обеспечивает надежного врезания ножа рычага в дерево.Цель изобретения - повышение эффективнос,ти работы. Для этого рычаг домкрата снабжен цапфами,корпус выполнен с расположенными под остр муглом друг к другу направляющими, а в послед.них размещены цапфы рычагаНа чертеже изображено предлагаемое;захвасреэающее устройство.В корпусе 1 захватно - срезающего устройствалесозаготовительной машины смонтированы зах.ваты 2 с гидроцилиндрами 3, срезающий меха.низм 4, гидравлический домкрат 5,...

Номер патента: 666560

Опубликовано: 05.06.1979

Автор: Мельников

МПК: G09B 1/08

Метки: крепления, листовых

...10 касаются полюсов магнитовро 1 и 2 и передают их магнитные потоки на рабочиеторцевые поверхности. Во включенном состоянииодноименные полюса магнитов 1 и 2 подключенык одному из рабочих магнитопроводов 7, 8, 9, 10.Для выключения устройства надо один из магния 25 тов повернуть на 180 (можно оба на 90). Магниты 1 и 2 устройства можно изготавливать из любо.го высокоэрнитнвного материала с близкой к лиМейной предельной кривой размагничивания. Формула изобретения щадь его полюсов, обращенных к магнитопровсъ дам 3 и 4, совпадала с площадью полюсов магии. та 2, обращенных к тем же магнитопроводам. Магнит 1 может быть выполнен как с возможностью вращения, так и стационарным. В послед нем случае его вместе с жестко укрепленным на нем диском 6...

Номер патента: 666496

Опубликовано: 05.06.1979

Авторы: Акулин, Волобуев, Головин, Мельников, Охрименко

МПК: G01S 3/04

Метки: гониометр, магнитный

...1 преобладает постоянный магнитный поток Ф.Магнитное. сопротивление обеих половин магнитопровода 1 оказывается равным и магнитный поток сигнала ф разветвляется на две равные части, а поскольку в обеих половинах магнито провода 1 он направлен в противополФормула изобретения Составитель Е.Л 0 бимоваТехред 71. АлФерова Корректор Я. 14 азховска Тираж б 96ларс(еннот( ко(иизобретенийЖ 35 Рау(ская н Подписноеета СССРрытийб.,д,4/5 ЦЯИИПИ роспо дела осква Филиал ППП Патент, г,ужгород ул.Проектная,4 3 ббб 4 -НЫЕ СТОРОНЫ РЕЗУЛЬТИРУЮЩИЙ МагНИТНЫЙ Поток сигнала Ф в маГНИТОпроВОДЕ 1 равен нулю, Если через Обмотку управления 8 полукольцевого ма:нитопровоДа 4 буДет прОтекать управляющий то(, сравнимый с током подмагничивания, то магнитный поток...

Номер патента: 666484

Опубликовано: 05.06.1979

Автор: Мельников

МПК: G01P 15/10

Метки: дифференциальный, струнный

...несут на своих поверхностях струны 2, жестко укрепленные на их поверхности своими концами. Стержни снабжены перетяжками - 3 местными утоньшениями, расположенными между точками крепления струн, Свободные концы стержней 1 стянуты упругим разрезным кольцом 4, жестко скрепленным со стержнями. На кольце укреплен наконечник 5. Струны 2 металлиэированы, расположены в зазоре постоянного магнита 6 и включены в схемы автогенератора (на черт. не показаны) .В процессе изготовления датчика струнам не задавт начальных растяги.Составитель Н. ИарховскаяРедактор С.Головенко Техред Л. АлФерова Корректор Н. Стец Заказ 3179/36 Тираж 1089 Подписное ЦНИИПИ Государственного комитета ГССР по делам изобретений и открытий 113035, Москва, М, Раушская...

Номер патента: 666443

Опубликовано: 05.06.1979

Авторы: Бобылев, Мельников, Набока

МПК: G01J 5/42

Метки: излучения, модулированного, оптического, потока, приемник

...быть значительно снижен, а чувствительность приемника эа счет этого существенно повышена,На чертеже схематично показан пред ложенный приемник, содержащий корпус с окошком 1, пропускающим излучение, мембрану 2, чувствительный элемент 3, обладающий токопроводящими свойствами, и преобразователь 4 давления в 10 напряжение, выполненный в виде керамической пластины (из сегнето- или пьезокерамики), являющейся одной из стенок корпуса. Выводы от чувствительного элемента и преобразователя проходят че реэ керамические изоляторы, Устройство 5 обеспечения необходимого баланса фаз и амплитуд (усилитель, либо пассивная ЦС-цепочка, либо иное устройство) не является обязательным и может не 2 О быть включенным, в состав приемника, если преобразователь...

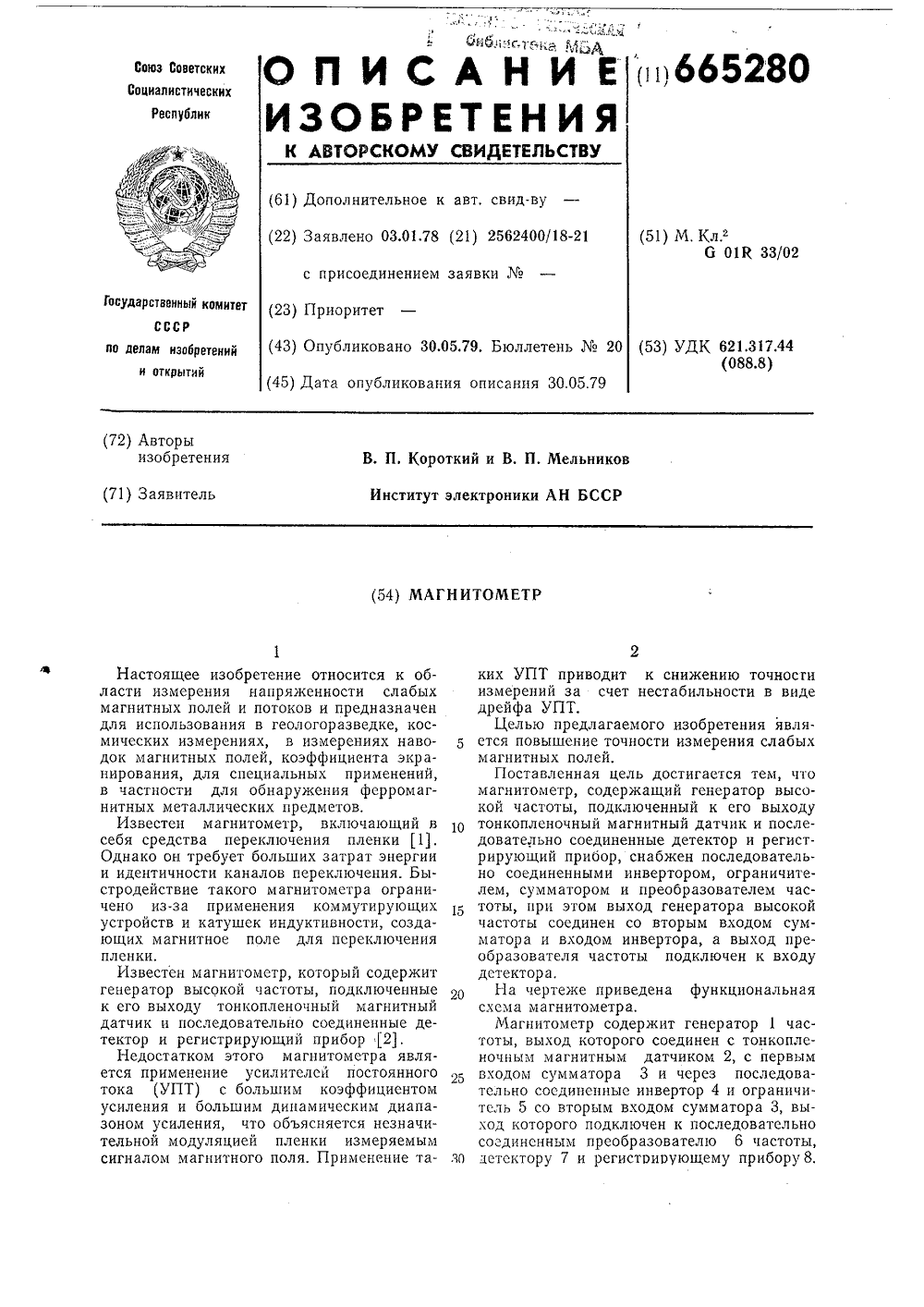

Номер патента: 665280

Опубликовано: 30.05.1979

Авторы: Короткий, Мельников

МПК: G01R 33/02

Метки: магнитометр

...частоты подключен к входу детектора,На чертеже приведена функциональная схема магнитометра.Магнитометр содержит генератор 1 частоты, выход которого соединен с тонкопленочным магнитным датчиком 2, с первым входом сумматора 3 и через последовательно сосдиненные инвертор 4 и ограничитель 5 со вторым входом сумматора 3, выход которого подключен к последовательно соединснным преобразователю 6 частоты, детектору 7 и регистпипующему прибору 8.665280 оставитель Е. Данилин Строгановаркович Изд. М 328Подписноетета СССРткрытийя наб., д, 4/5 Сапунова,ография Устройство работает следующим образом,При наличии измеряемого слабого магнитного поля индуктивность тонкопленочного магнитного датчика 2 модулируст по амплитуде высокочастотпьй сигнал...

Номер патента: 665129

Опубликовано: 30.05.1979

Автор: Мельников

МПК: F16B 5/02

Метки: болтовое, доступом, одной, соединение, стороны

...пазу, выполненном на торце резьбового конца болта, и на мотанной на резьбу последнего при его вращении, причем в подкладной шайбе на опорном торце выполнены радиальные пазы для размещения проволоки.Однако известная конструкция обладает 20 недостатком, выявленным в процессе внедрения, заключающимся в том, что при вращении болта его головка взаимодействует с подкладной шайбой, что вызывает ее прокручивание относительно отверстия соединяемых деталей и намотку проволоки непосредственно под подкладной шайбой. Это вызывает одновременно с вращением болта осуществлять и удержание (стопорение) подкладной шайбы от вращения при помо(и) 665129Изд.343 Тираж 1138 Государственного комитета СССР по делам изобретений 113035, Москва, Ж, Раушская наб д....

Номер патента: 664810

Опубликовано: 30.05.1979

Авторы: Андрианов, Мельников, Михайлов, Северный

МПК: B23P 7/00

Метки: ремонта, трещинами

...только на 0,16 мм.Угол а свыше 5,0 брать не рекомендует ся, так как от чрезмерного натяга происходит выкрашиванпе выступов фигурного паза.Ремонт деталей с трещинами указанным способом дает экономию времени и средств 1 О при ремонте машин. Данным способом ликвидируют трещины в головках и блоках цилиндров ДВС, корпусах коробок и задних мостов и других 15 деталях,Годовой экономический эффект от применения предлагаемого способа ремонта деталей с трещинами фигурными вставками в перемычках между клапаннымигнездами 20 4в головках цилиндра ДВС на 1500 деталяхсоставляет 3200 руб. Формула изобретенияСпособ ремонта деталей с трещинами, заключающийся в том, что в детали по обе стороны трещины и по одной прямой, перпендикулярной к ней,...

Номер патента: 554765

Опубликовано: 25.05.1979

Авторы: Акчурин, Мельников, Тучин

МПК: H01S 3/00

Метки: возбужения, газового, лазера, относительного

...чатора 1. Однако такой способ обл кой информативностью и мал стью.спосоо,Устройство состоит из следующихэлементов: источник 1 регулируемогонапряжения, зеркало 2, положение которого может изменяться посредствомэлектродвигателя, активный элементвыходное зеркало 4, фотоприемник 5,измеритель б глубины модуляции мощности излучения, источник 7 питаниялазера, модулятор 8, управляющий ге,нератор 9, безындуктивное сопротивление 10, измеритель 11 глубины модуляции тока разряда, регистрирующее устройство 12,Работа устройства закл тся всле,цуюшем.С помощью измерителя еляется глубина модуляции т яда,а подачей регулируемого ия тисточника,1 на двигатель зеркала 2осуществляют настройку одной моды на//44ф МГЛАМфф" 8"5547Тцентральную частоту...

Номер патента: 664315

Опубликовано: 25.05.1979

Автор: Мельников

МПК: H04Q 9/02

Метки: магнитная, преобразователя, электроакустического

...с двумя рабочими зазорами, выполненной на основе двух взаимно перпендикулярно намагниченных кольцевых магнитов, соединенных в последовательную магнитную цепь.Магнитная система состоит из двух взаимно перпендикулярно. намагниченных кольцевых магнитов 1 и 2, выполненных в виде колец, имеющих конусные йоверхности и сопря- . женных по этим конусным поверхностям. Магнит 1 намагничен радиально, а магнит 2 - аксиально. Целесообразно выполнять магнит 1 из материала с повьааенным значением остаточной индукции, а магнит 2 - из материа3 66431ла с-"повышенным эначением козрци-.ивной силы.Дисковый магнитопровод 3 подключечк меньшему полюсу магнита 2, Онпередает с 1,егомагнитный поток в ""еньший по диаме.ру рабочий зазор 4.Магнитопровод 5...

Номер патента: 663572

Опубликовано: 25.05.1979

Авторы: Лысенко, Мельников

МПК: B24C 9/00

Метки: дробью

...очишается от стержневых и формовочных материалов и начинается очистка отливки от пригара, при этом в винтовой конвейер 5 поступает отработанная дробь с малым количеством продуктов очистки. Вся получившаяся смесь конвейером 5 по дозируюшему каналу 6 подается в элеватор 7, затвор 16 в это время закрыт.Возможны два варианта освобождениябункера 8 от накопленной в нем смеси,1, При незначительномколичестве смеси,поступающей в элеватор 7 по дозируюшему каналу 6, открывают затвор-дозатор 9 бункера 8 и догружают элеватор 7 до необходимых пределов. Подаваемая элеватором 7 дробь полностью очищается в сеператоре 10 от продуктов выбивки и очистки и поступает в расходный бункер 11, откуда возвращается к дробеметным аппаратам 2.11. При...

Номер патента: 663456

Опубликовано: 25.05.1979

Авторы: Виноградов, Губерт, Ефимов, Кирилин, Лаптев, Макеев, Мельников, Новиков, Попов, Санин, Сапожников, Степанов

МПК: B21B 27/02

Метки: валок, напряженный, предварительно, прокатный, составной

...усилия предваритель.ного сжатия.Это достигается созданием составного предварительно напряженного прокатного валка, в котором крепежная гайка выполне.на за одно целое с полой непрнводной шей.кой.Такое конструктивное выполнение крепежной гайки позволит увеличить диаметр стяжного болта в опасном сечении по срав.нению с прототипом, примерно в 1,3 - 1,5 раза. При этом допускаемое усилие сжатия валка, а следовательно, усилие прокатки при прочих равных условиях повышается в 1,7 - 2,2 раза. Момент прокатки с учетом увеличения усилия сжатия и диаметра кон.тактных поверхностей возрастает в 2,2 - 3,3 раза.На чертеже показан предлагаемый валок, разрез.Прокатный валок состоит из бандажа 1 через отверстие которого свободно пропущен стяжной болт 2, его...

Номер патента: 662879

Опубликовано: 15.05.1979

Авторы: Барков, Мельников

МПК: G01R 23/00

Метки: малой, относительной, разности, скоростей

...разностной частоты, приэтом выход второго управляемого клю" 40ча подключен к входу выходного операционного усилителя, а вход блокаФормирования импульсов постояннойдлительности подключен к одному иэвйходов блока формирования импульсов 45входных частот.На чертеже показана структурнаясхема предлагаемого устройства,Устройство содержит преобразователи 1 и 2 скорости в частоту, блок 3формирования импульсов входных частот, блок 4 вычитания, блок 5 формиРования импульсов раэностной частоты,блок б формирования импульсов постоянной длительности, М С-цепочку 7образованную конденсатором 8 и реэистором 9, управляемые ключи 10 и11, операционный усилитель 12, в цепьобратной связи которого включеныуправляемый ключ 11, конденсатор 13и резистор 14....

Номер патента: 662722

Опубликовано: 15.05.1979

Авторы: Евдокимов, Егошин, Жариков, Мельников, Нейман, Рева, Тимофеев

МПК: E21D 5/12

Метки: выработок, горных, опалубка, передвижная

...элементами 5 с пружинами 6, и направляющих 7 с лыжами 8, Между каркасами 3 и 4 установлен датчик контроля скорости 9, протарированный по величине растяжения пруц жин 6 стержневых элементов 5. На концахстержневые элементы 5 имеют утолщения, формующая секция 1 имеет сужение 10 для подачи бетона по бетонопроводу 11 и вибраторы 12. На стыке формуюгцей и поддерживающей секций установлено уплотняющее резиновое кольцо 13 для исключения передачи вибрации каркаса 3 на стенки выработки, лыжи 8 соединены с направляющими 7 при помоци пружин 14. Для передвижения по выработке опалубка снабжена прию цепным устройством с канатом 15. Опалубка работает следующим образом.По выработке опалубку перемещают нерерывно лебедкой при помощи...

Номер патента: 662152

Опубликовано: 15.05.1979

Авторы: Мельников, Перинов, Сурков

МПК: B04B 1/08

Метки: сепаратор

...иэ корпуса 1, в котором расположены обмотка статора 2 эпектродвигатепя и барабан 3. Барабан Э установлен на подшипниках 4, которые размещены на нижнем и верхнем фпанцах 5 и 6 корпуса сепарагора. Внугри барабана 3 на тарелкодержателе 7 укреплен пакет тарелок 8, закрепленный напорной камерой 9, которая закрывается диском 10, делящим внутреннюю полость барабана на камеру 11 сепарирования и разгру зочную камеру 12. Неподвижная ось 13, проходящая через барабан имеет отверстие 14 для подачи жидкости в барабан и напорный диск 15 для отвода осветленной фракции.Устройство для выгрузки осадка, размещенное в камере 12, состоит из зубчатой шестерни 16 и лопастей 17, укрепленных на рейках 18, входящих в зацепление с зубчатой шестерней 16. На...

Номер патента: 661870

Опубликовано: 05.05.1979

Авторы: Барцев, Королев, Крайнев, Матвеев, Мельников, Подберезин, Самитов

МПК: H05K 5/06

Метки: блока, герметичный, контейнер, радиоэлектронного

...контейнер длярадиоэлектронного блока, содержащийоснование с крышкой и уплотнительную 25прокладку, размещенную между кими,снабжен платформой и кожухом, установленным на платформе, причем основание с крышкой и уплотнительной прокладкой размещены внутри кожуха, акрышка закреплена на платформе. 2На чертеже изображен герметичный контейнер.для радиоэлектронного блока, разрез.Контейнер .содержит основание 1 с крышкой 2 и.уилотнительную прокладку 3 между ними, платформу 4 с ножками 5, эакрепляемыии в грунте, кожух б, причем крышка 2 закреплена на плат-. форме 4 с йомощью полого выступа 7,Радиоэлектронный блок 8 устанавливают внутри герметичного контейне" ра, Основание 1 защищает блок от воды, кожух 6 в :от механических воздействий. Если вода...

Номер патента: 661643

Опубликовано: 05.05.1979

Авторы: Кудрявцев, Мельников

МПК: H01J 23/08

Метки: магнитная, периодическая, фокусирующая

...Фокусирующее действие магнйтного периодического поля, имеющего нечетные гармоники в тонком периоде существенно эффективного действия только гармонического синусоидального магнитного поля. Соединение всех полюсных наконечников 1 и б экраном 8 позволяет выровнять уровень амплитудных значе" ний магнитного поля вдоль всей магнитной системы.Для повышения уровня амплитуд магнитного поля в экранированно комбинированной магнитной периодической фокусирующей системе типа той,что опйсана ньиве, последняя может бытЬ трансформирована в систему, приведенную на Фиг.З. Цифрами 2-8 на фиг.З показаны элементымагнитной системы, обозначенные и описанные выше. У системы (фиг.З) внутренний диаметр полюсного наконечника 4 радиально намагниченного магнита 3...

Номер патента: 661642

Опубликовано: 05.05.1979

Авторы: Боровков, Зорин, Мельников

МПК: H01J 23/08

Метки: линза, магнитная

...канале линзы обеспечиваетсятакже за счет того, что ступица полюсногонаконечника 3, направлена только к центрулинзы, чем упрощается переброска рабочего магнитного поля в пустую ячейку линзы,внутренние диаметры полюсных наконечников 2 и 3 равны наименьшему диаметрукольцевого магнита 1, чем обеспечиваетсянаибольшее приближение активного магнитнотвердого материала к рабочему каналулинзы, диафрагма 4 соединена с экраном 5и имеет ступицу, направленную только к центру магнитной системы, чем обеспечиваетсяконцентрация магнитного поля в лишенноймагнитов ячейке линзы,Форма кольцевого магнита 1, при которой часть торца с большим наружным диаметром расположена вплотную с экраноммагнитопроводом 5, а торец меньшего диаметра отстоит от экрана 5 на...

Номер патента: 661603

Опубликовано: 05.05.1979

Авторы: Мельников, Пашков, Сидоров, Царихин

МПК: G11C 5/02

Метки: магнитных, сердечников, сортировки

...магнитных сердечников расположен амортизирующий элемент.Такая конструкция обеспечиваетравномерный спуск магнитных сердеч=ников на дно вибробункера, а следовательно, и повышение надежностисортировки,661603 4поврежденных сердечников практически сведен к нулю,Формула изобретения 6о4 тель В.ГордоноваРедактор Л.утехина Техред Э.фанта Корректор А,Власе Под митета крытий ,д.4/5 раж 680твенногоретений иаушская н сноСР каз 2486/54 ЦНИИПИ Госуда по деламиз 13035, Москва, Ж, лиал П Патент, г.ужгород, ул,Проек 3На фиг.1 изображено предложенноеустройство; на фиг.2 - разрез, поА-А фиг,1, где обозначены магнитныйсердечник 1, вибробункер 2, канал3 подачи магнитных сердечников, верхний лоток 4, отсекатель 5, разделитель б, канал 7 отвода...
