Лялин

Номер патента: 1142280

Опубликовано: 28.02.1985

Авторы: Герасимов, Зуев, Лялин, Мешорер

МПК: B27B 29/02, B27C 5/06

Метки: вагонных, деревянных, концов, станок, стоек

...3, коробообразная направляющая 4 с копирами 5 на ее наружных поверхностях и привод 6.Внутри направляющей 4 смонтированаподвижная каретка 7 механизма резания 8, который имеет установленные шарнирно на каретке 7 во взаимно перпендикулярных плоскостях посредством осей 9 двуплечие рычаги 10 с ножами 11 на одних концах рычагов и копирными роликами 12 - на других.На каретке 7 жестко закреплена втулка 13, охватывающая в исходном положении жестко закрепленную внутри направляющей опорную пяту 14 для фиксации обрабатываемого конца заготовки.На втулке 13 подвижно установленаконусная воронка 15, которая подпружинена относительно каретки пружиной 6.Механизм 2 центрирования и фиксациизаготовки 3 представляет установленные на направляющей 1 станины 1...

Номер патента: 1136194

Опубликовано: 23.01.1985

Авторы: Бондарчук, Гараев, Кузнецов, Кучин, Липин, Лялин, Нистюк, Филиппова, Циренщиков

МПК: G06K 15/12

Метки: информации, регистрации

...подключен к выходу второго инвертора,вход которого и первый вход .второгоэлемента И являются вторым входомустройства, выход второго элементаИЛИ подключен к второму входу второго элемента И, выход которого подключен к второму входу второго триггера,выходы третьего блока элементов И.являются выходами устройства.Блок записи-считывания содержитчетвертый блок элементов И, первуюи вторую группы усилителей, магнитную головку записи, магнитную головкусчитывания, узел транспортировкиносителя информации, привод, входыгруппы четвертого блока элементов Иявляются входами группы блока записи-считывания, первый вход четвертого блока элементов И и вход одМного из усилителей первой группыявляются первым входом блока записисчитывания, второй вход...

Номер патента: 1134599

Опубликовано: 15.01.1985

Авторы: Волков, Дрождин, Лялин, Разумовский, Сиренов, Филатова

МПК: C14C 1/04, C14C 5/00

Метки: свиных, шкур

...от массы сырья, содержащий, мас.%:С 4 Н СООИа 6-8,5С 1 Н СООМа 2-4,5С 1 Н СООИа9-11С 8 Н 1 СООИа 1 -2Гидр.оксиднатрия 1-4Вода ОстальноеОтход мыловаренного производства совместно с другими химическими материалами быстро эмульгируют жир как с поверхности шкуры, так и из внутренних ее слоев, переводя его в натриевое мыло, которое легко вымывается водой, В результате происходит более полное обезжиривание свиных шкур, что уменьшает жесткость готовых кож и значительно увеличивает их выход по площади, Кроме того, предложенный отход мыловарения является биологически расщепляемым веществом, что уменьшает загрязняемость сточных вод кожевенных заводов. Технология способа состоит вследующем,Свиное сырье промывают в подвесном барабане или шнековом...

Номер патента: 1132941

Опубликовано: 07.01.1985

Автор: Лялин

МПК: A61F 9/013

Метки: близорукости, лечения, прогрессирующей, хирургического

...19, верхнюю косую 6 и нижнюю косую 7 мышцы. Благодаря формированию полусферического каркаса 15 на задней полусфере глаза создают равномерное давление на глазное яблоко в трех основных направлениях: по экватору, горизонтальному и вертикальному меридианам.Таким образом, сформированный с помощью трансплантата полусферический каркас 15 вокруг задней полусферы глазного яблока не позволяет в дальнейшем увеличиваться размеру глазного яблока вдоль передне-задней оси глаза, а также в плоскости экватора, что надежно предупреждает дальнейшее прогрессирование близорукости.Поскольку размеры трансплантата выбирают с учетом индивидуальных размеров глазного яблока, определяемых с помощью эхобиометрии, то это позволяет избежать сдавления зрительного...

Номер патента: 1130564

Опубликовано: 23.12.1984

Авторы: Барачевский, Вержба, Коробицына, Лоркина, Лялин, Михалевкин, Родина

МПК: C07D 249/12

Метки: 5-диоксо-4-фенил-1-фенилметоксифенил-метилтетрагидро-1, бессеребряного, качестве, компонента, светочувствительного, триазол

...рпределяется по формулеО = ф 3-,"(2+ .",РОМ ЭВ РРОЬ 3 1 РОЛЛ ЭП РрОЫ 7 1 п, - фототок фотоэлемента,соответствующий световому 20потоку, прошедшему через,эталонную кювету с чистыйрастворителем;0 Ми 1 о- фототоки в начальный ироюконечный моменты фотолиза;- время освещения;Р 6 - величина, обратная спектральной чувствительностифотоэлемента. 30Число Б определяется по изменению оптической плотности в измеряемойполосе поглощения по формулрКК М,с 35где я - число Авогадр ф1С 1 Р- концентрация молекул краси.теля в момент времени СР,ч в . реакционный объем; 400 Р,Р "-оптическая плотность исследуемого раствора в началь-ный и конечный момент фотолиза. 45Синтезированный азометинимин формулы 1) обладает интенсивной полосой поглощения (Е л 5.101) в...

Номер патента: 1118851

Опубликовано: 15.10.1984

Авторы: Гараев, Лялин, Нистюк

МПК: G01B 7/28

Метки: движущегося, деформации, ленточного, носителя

...напряжения, выходы которых подклк)чены к вторым входам соответствующих компараторов, генератором прямоугольных импульсов, подключенным к первому входу второго элемента И, счетчиком, счетный вход которого подключен к выходу второго элемента И, а управляющий вход - к выходу второго компаратора, и регистром, входы которого подключены к выходам счетчика, вьходы подключены к входам вычислительного блока, а управляющий вход подклк)чец к выходу пер- НОГО 31 еме нта И.На фиг. 1 приве, чена блок-схема предлагаемого устройства; ца фиг. 2вид контрольной сигналограммы; на фиг. 3 выходной синал усилите.я.Устройство содержит электронно-лучевую трубку 1 с металловолокоццым экраном) контрэлектрод 2, на котором разме 1 цается движущийся ленточный...

Номер патента: 1115831

Опубликовано: 30.09.1984

Авторы: Варма, Вийк, Гутенмахер, Долгополов, Кирпичников, Лялин, Панфилов, Стародубов, Ухов

МПК: B21H 3/12

Метки: биметаллических, ребристых, труб

...мают. него конца заготовки на длине 5-8 диаметров внутренней трубы, входящей в состав заготовки, к заднему концу на- ружной трубы прикладывают осевое усилие подпора, равное 0,56 э Р, где Ьв- предел прочности, а Е - площадь поперечного сечения наружной трубы, вхо- р, дящей в состав заготовки. Затем осе ива вое усилие подпор а постепенно уменьшает" ся и при длине оставшегося конца заготов:ки эа пределами 12 20 диаметров внутренней трубы - усилие подпора снимают.П р и м е р. Скрепляли между собой концы наружной трубы-заготовки из1115831 Составитель А.ИваницкийТехред М.Ходанич Корректор М,Максимишинец Редактор Е,Рейн Заказ 3332 Тираж 4 б 1 Подпи с но еВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва,...

Номер патента: 1103059

Опубликовано: 15.07.1984

Авторы: Бойчук, Губин, Леончик, Львов, Лялин, Плановский

МПК: F26B 3/12

Метки: пневматической, распылительной, стенок, сушилки

...2,35 заборного короба 3, вертикальной Г-образной трубы 4, в верхней части Ь-образная пневмотруба 1 оснащена втулками 5, в которых закреплены болтами 6 стойки 7 с осями 8 и роли 40 камы 9, могущие перемещаться в осевом направлении, а в нижней части - втулкой 10 со шпоночным пазом, причем в нижней части Ь-образной пневмотрубы 1 по ходу движения имеется отросток45 11 с соплами 2, а заборный короб 3 оснащен набором заслонок 12 и торцовой подвижной стенкой 13, крепящимися на коробе посредством болтов 14, нижняя же часть Г-образной трубы 4 при соединяется к механизму привода (ус 59 2ловно не показан) и через боковые пазы к линии сжатого воздуха.Устройство работает следующим образом.С помощью приводного механизма устройство приводится во...

Номер патента: 1095205

Опубликовано: 30.05.1984

Авторы: Круконис, Лялин, Рагульскис

МПК: G06K 9/46

Метки: образов, распознавания

...6, на второйвход которого подается опорное напряжение с источника 7,Амплитудный дискриминатор 6 выделяет сигналы на соответствующих частотах, а фильтр 8 сглаживает пульсации. выходного сигнала дискриминатора, С выхода фильтра 8 сигнал поступает на вход порогового элемента 9, на другой вход которого подается выходной сигнал сумматора 18.Необходимость второй цепи - датчик 16, усилитель 17 н сумматор 18- обусловлена тем, что наряду с полезными сигналами на датчик 1 дейст. вуют и сигналы внешних помех, которые либо, складываясь с полезным сигналом, увеличивают или уменьшают амплитуду выходного сигнала датчика 1, либо при отсутствии полезного сигнала, но при большой амплитуде сигнала помехи на той же частоте, дают ложный сигнал на выходе...

Номер патента: 1092538

Опубликовано: 15.05.1984

Авторы: Боровиков, Васильев, Гараев, Кучин, Лялин, Нистюк, Филиппова

МПК: G06K 15/22

Метки: вывода, информации

...Ипервой группы, вторые входы которыхсоединены с первым выходом третьегодешифратора, первый, второй и третий выходы которого соединены с первыми входами элементов И второйгруппы, входы третьего дешифраторасоединены с выходами второго счетчика, счетный вход первого счетчикасоединен с выходом другого формирователя импульсов первой группы, выходы первого коммутатора соединеныс входами аттенюаторов, выходы первого и втсрого датчиков импульсовсоединены с входами формирователей импуль ов второ 1 л группы Вьжоды Второго дешифратора соединены с первыми входами ключей первой группы,выходы которых объединены и являютсявыходом устройства, входы первогокоммутатора являются входами первойгруппы устрйоства, входы формирователей импульсов первой...

Номер патента: 1090298

Опубликовано: 07.05.1984

Авторы: Волгин, Лялин, Рудинцев, Свиридов, Фоменко, Чорбачиди

МПК: A01J 11/06

Метки: аппарат, жидких, концентрирования, пищевых, продуктов, разделения

...10, либо отдельно и в этом случае наложена на него, Дренаж 10 выполнен либо ввиде дренажной ткани, например нетканого полипропилена, либо в виде пористой подложки. Дренаж 10 должен иметьнебольшую толщину, с тем чтобы можнобыло пережать и герметизировать его уплотнителем 5 и ба Кожно использовать более толстый дренаж, но в этом случае последний должен быть вмонтирован в выполненное углубление опорной пластины 9 и не доходить до ее краев, Дренаж 10 соединен каналами12, выполненными внутри опорной пластины 9, со штуцерами 13, предназначенными для вывода фильтрата от3 1090298каждого фильтрующего элемента (фиг.2).Мембрана 1 и дренаж 10 выполнены ввиде двух полос, про 1 еты через переточное щелевое отверстие 8 и уложены с обеих сторон...

Номер патента: 1084833

Опубликовано: 07.04.1984

Авторы: Гараев, Гитлин, Кузнецов, Лялин

МПК: G06K 9/36

Метки: образов, признаков, распознавании, селекции

...Импульс с выхода элемента И 3 запускает первый ждущий мультивибратор 11 и подается на второй вход элемента И 6. Т. к. разрешающего сигнала с выхода второго ждущего мультивибратора 12 на первом входе элемента И 6 нет, то этот импульс не проходит на выход последнего.Разрешающий сигнал с выхода первого ждущего мультивибратора 11 подается на первый вход элемента И 5 и на первый вход элемента ИЛИ 8. Если второй входной импульс проходит во время квазиустойчивого состояния первого ждущего мультивибратора 11, то импульс с выхода элемента И 4, запуская второй ждущий мультивибратор 12, подается через открытый разрешающим сигналом с выхода первого ждущего мультивибратора 11 элемент И 5 на вход сброса мультивибратора 11. Этот же импульс,...

Номер патента: 1080960

Опубликовано: 23.03.1984

Авторы: Герасимов, Дорофеев, Зуев, Лялин, Мешорер, Щевелев

МПК: B27C 5/00

Метки: вагонных, деревянных, концов, станок, стоек

...ролики 12 не перейдутна прямолинейные участки копиров 5,во время перемещения по которым ножи11 срезают древесину с конца заготовки 3.В конце рабочего хода каретка 7взаимодействует с концевым выключателем 19, который, переключая своиконтакты, отключает электродвигатель14 и включает электромеханическийтормоз 17. После остановки .двигателявключают привод 6 на реверс, и каретка 7 перемещается в исходное положение.При этом при прохождении роликов12 по наклонным участкам копиров 5двуплечие рычаги 10 поворачиваютсяи ножи 11 разводятсяВ конце ходакаретка 7 взаимодействует с выключателем 18, который, переключая своиконтакты, отключает электродвигатель14 и включает электромеханическийтормоз 17,Готовую вагонную сеойку освобождают в механизме 2 от...

Номер патента: 1080168

Опубликовано: 15.03.1984

Авторы: Кузнецов, Лялин

МПК: G07C 5/10

Метки: объектов, состояния

...соединен со счетчиком 8. В массе перевозимого груза устанавливают датчики 9 контролируемых параметров ускорений или сил, тепловых воздействий, давления, влажности, газового состава среды и пр., которые присоединяются к мажоритарным блокам 1.Усройство работает следующим образом.В процессе транспортировки расположенные в массе груза датчики 9 контролируемых параметров Фиксируют все воздействия, Фукнционально зависящие от скорости транспортного средства ; К),СК) и др.) . С датчиков сигналы поступают в блоки 1,где осуществляется выбор максимальных реализаций воздействий из всей совокупности измеряемых параметров. Затем в блоке 2 происходит интегрирование в диапазоне частот от нуля до собственной (резонансной) частоты перевозимого...

Номер патента: 1080165

Опубликовано: 15.03.1984

Авторы: Волокитин, Гараев, Ирисов, Лялин

МПК: G06K 11/00

Метки: информации, считывания

...в частности к устройствам для считывания информации с ее последующим вводом в ЭВМ.Известно устройство для считывания информации, содержащее датчик сигналов, выходы которого через коммутаторы соединены с блоком памяти, блок управления, соединенный с выходным регистром, подключенным к комму татору, и элементы И Я .Недостатком устройства является его невысокая точность.Наиболее близким к предлагаемому является устройство, содержащее 15 блок памяти, соединенный с элементами И первой и второй групп, генератор импульсов, подключенный к первому и второму элементам И, логический блок, соединенный с блоком 20 управления, блок сравнения, подключенный к счетчику, регистру и триггеру, датчик сигналов, выходы которого подключены к усилителям 2...

Номер патента: 1076331

Опубликовано: 28.02.1984

Авторы: Белослудцев, Лялин, Посниченко

МПК: B60K 41/12

Метки: гидравлическая, гидротрансформатора

...ц первым дросселем, снабжена третьим постоянным дросселем, размещенным в гид.О Система работает следующим образом.При трогании автомобиля с места илив тяжелых дорожных условиях в гидро- трансформаторе 8 передаточное отношение 1- О, при этом разность давлений на входе и выходе гидротрансформатора минимальна. Основной поток жидкости идет через гидротрансформатор 8, дроссели 10 и 1 и сливается в резервуар 1, При этом через дроссель 14 проходит минимальное 40 количество жидкости. В случае работы гидротрансформатора в режиме гидромуфты ( - 1) перепад давления на входе и выходе гидротрансформатора максимальный.При этом через гидротрансформаторпроходит минимальное количество жидкости, а через дроссель 14 - максимальное.При 0-количество...

Номер патента: 1074718

Опубликовано: 23.02.1984

Авторы: Герасимов, Дорофеев, Зуев, Лялин, Мешорер, Шевелев

МПК: B27B 29/02

Метки: вагонных, деревянных, концов, станок, стоек

...11 коромысла 12.Коромысло 12 выполнено за одно целое с рычагом 11 и имеет подпружиненную собачку 13, соединенную тягой 14 с ручкой 15 на свободном конце рычага 11.Направляющая 8 установлена на станине 1 поперек ее продольной оси при помощи кронштейнов 16,, На кронштейне 16 жестко закреплен зубчатый сектор 17, образующий с взаимодействующей с ним собачкой 13 храповой механизм 18 запирания рычага 11,Внутри направляющей 5 смонтирована подвижная каретка 19 механизма 4 резания, который имеет установленные шарнирно на каретке 19 во взаимно перпендикуляр. ных плоскостях посредством осей 20 двуплечие рычаги 21 с ножами 22 на одних концах рычагов, и копирными роликами 23 на других.Внутри направляющей 5 жестко закреплена опорная пята 24 для...

Номер патента: 1064126

Опубликовано: 30.12.1983

Авторы: Бачинскас, Кулев, Лялин, Рагульскис

МПК: G01B 7/04, G11B 27/10, G11B 9/08 ...

Метки: движущегося, ленточного, носителя, перемещения

...с первым источником опорного напряжения, и блок задержки, снабженовторым блоком деления, первым. ивторым логарифмирующими блоками, вторым и третьим блоками вычитания и вторым источником опорногонапряжения, выходы которого годключены к первым входам второго и третьего блоков вычитания, при этомвыход усилителя соединен с вторым 60входом второго блока вычитания ивходом блока задержки, выход блоказадержки соединен с вторым входомтретьего блока вычитаню, выходы второго и третьего блоков вычитания 65 соединены с входами логарифмирующих блоков, выходы последних подключены к вторым входам первого и второго блоков деления, выходы блоков деления подключены к вхсдам первого блока вычитания, а первый вход второго блока деления соединен с выходом...

Номер патента: 1061094

Опубликовано: 15.12.1983

Автор: Лялин

МПК: G01V 9/00

Метки: геотермической, съемки

...их к одному дню (если замер .был произведен в разное время) и кодинаковым поверхностным условиям,рассчитывают фоновую температуруи отклонения показаний температурыот фоновой, строят карту отклоненийтемпературы от фонового значения и поней судят о наличии геотермоаномалии,Применение способа повышает эф 50 фективность поисков геотермоаномалий, расширяет возможности способа,делает его более дешевым, так какотпадает необходиМость в пробивании.шпуров (или бурении скважины) для55 заложения температуры, а при дос-,таточной мощности снежного покро, ва возможно проведение измерениятемпературного поля по площадив местах, недоступных обследованию60 без снега, например при мощном растительном покрове, особо пересеченном рельефе, при выходе...

Номер патента: 1059553

Опубликовано: 07.12.1983

Авторы: Дрейцер, Каяк, Лялин, Панич

МПК: G05D 9/12

Метки: емкости, многосекционной, объема, сыпучего

...первого сумматора, а выход - к входу индикатора.На фиг. 1 показана функциональная схема устройства, на фиг. 2 статические зависимости оценки суммарного объема сыпучего материала в многосекционной емкости от фактического объема при различных значениях показателя нагрузки на емкостьУстройство содержит датчики 1 верхнего уровня, датчики 2 нижнего уровня, секции многосекционной .емкости 3, передвижной загрузочный блок 4, масштабирующие блоки 5 (сигналов ДВУ), масштабирующие блоки 6 (сигналов ДНУ), первый сумматор 7, датчики 8 производительности разгрузки секций, второй сумматор 9, блок 10 выделения низкочастотной составляющей, делитель 11, датчики 12 определения состояния разгрузителей,разгрузители 13, третий сумматор 14, блок 15...

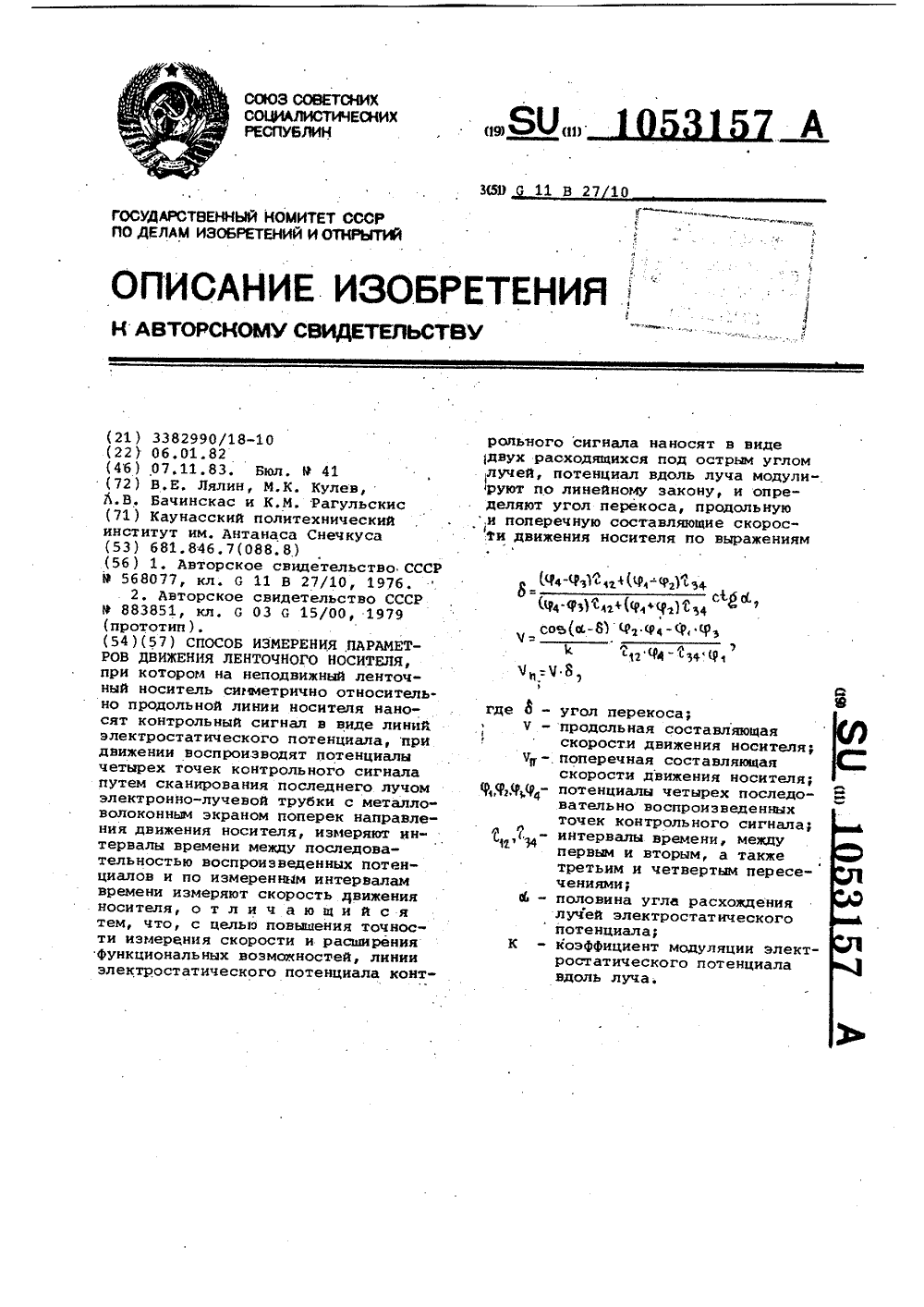

Номер патента: 1053157

Опубликовано: 07.11.1983

Авторы: Бачинскас, Кулев, Лялин, Рагульскис

МПК: G11B 27/10

Метки: движения, ленточного, носителя, параметров

...поперек направления движения носителя, измеряют интервалы временимежду последовательностью воспроизводимых потенциалов и по измеренным интервалам времени измеряют ско)рость движения носителя, линии электростатическогопотенциала контрольного сигнала наносят в виде двухрасходящихся под острым углом лучей,потенциал вдоль луча модулируют по линейному закону, и определяют уголперекоса, продольную и поперечнуюсоставлякщие скорости движения носителя йо выражениям9-9,И,- Ч,)4с ,Чл М 12 Ч 4+ Чъ) 34собчак 6) ЯтЧ 4 - Че 03Ч=Л л"и Ял"м МЧ:Ч 8.где Б - угол перекоса;Ч - продольная составляющаяскорости движения носителя;Ч - поперечная составляющая скорости движения носителя;ЯЧ(- потенциалы четырех последовательно воспроизведенныхточек...

Номер патента: 1044814

Опубликовано: 30.09.1983

Автор: Лялин

МПК: F03D 5/00

Метки: ветродвигатель, лялина

...ца фиг. 5 - разрез А-Л на фиг. 1; на фиг 4 - левый верхний угол ветродвигателя, разрез; ця фиг. 5 левая часть ветрод(11 гателя, вид сверху, цы фиг. 6 устройство пуска-оста)н)ва ветродвигателя; цы фиг. 7 - Гцит буреьч)й защиты; на фиг. 8 - устроЙСТВО г)уревой:япиты;фиг. 9устройство управления ветродвигателем; на фиг.О - узел креп,(ения горизонтального вала.Бетродви; ате,(ь содержит несущий каркас 1 с упорами 2 и направлявшими 3, установленные в нем с возможностью возратно посту(ателього перемещения параллельно одна к,другой по направляюп 1 им 3 две рамы 4 и 5 с шарнирно закрепленными :Га цих поворотными лопастями 6, соединенными между собой подпружиненными тягами 7, и с поворотными рычагами 8 управления взаимодействук)шими с...

Номер патента: 1041527

Опубликовано: 15.09.1983

Авторы: Артемьев, Курочкин, Лялин, Шейнблит

МПК: C04B 43/02

Метки: скорлуп, формования

...механизмов прессования и извлечения изделий, причем матрицы и пуансоны установлены на роторе радиально относительно его 60 оси вращейия, механизмы прессования выполнены с подъемно-опускными пусто" телыми патрубками и фиксаторамирабочего положения пуансонов, а механизм извлечения изделий - в виде у установленных на матрицах подвижнь 1 храмок с торцовыми щитками,На Фиг, 1 изображена установка,разрез; на фиг. 2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-Бна фиг. 1; на фиг. 4 - заготовка,поперечное сечение1Установка для изготовления минераловатных скорлуп содержит установленный в подшипниковых опорах 1 навалу 2 ротор 3 с радиально закрепленными пустотелыми матрицами 4 иподъемно-опускными пустотелымипуансонами 5, выполненными с...

Номер патента: 1037300

Опубликовано: 23.08.1983

Авторы: Гараев, Липин, Лялин, Нистюк, Циренщиков

МПК: G06K 15/14

Метки: информации, регистрации

...эле:мента задержки второй сиихровыходблока памяти соединен с установочнымвходом счетчика и с информационнымвходом регистра, тактовый выход формирователя сигналов через второй элемент задержки соединен со стробирующим входом коммутатора,На чертеже дана блок-схема устройства,Устройство содержит блок 1 памятивыполненный, например, в виде цифрового магнитного регистратора, узел 2головок записи и считывания, лентопротяжный механизм 3 с узлом 4 синхронизации, элементы Иф первой 5 и второй 6 групп, счетчик 7, первый 8 ивторой 9 элементы задержки, ключ 10Указанная цель достигается тем,что в устройство для регистрации информации, содержащее преобразователькодов, элемент ИЛИ, счетчик и блокпамяти, управляющие выходы которого 4 Оподключены к...

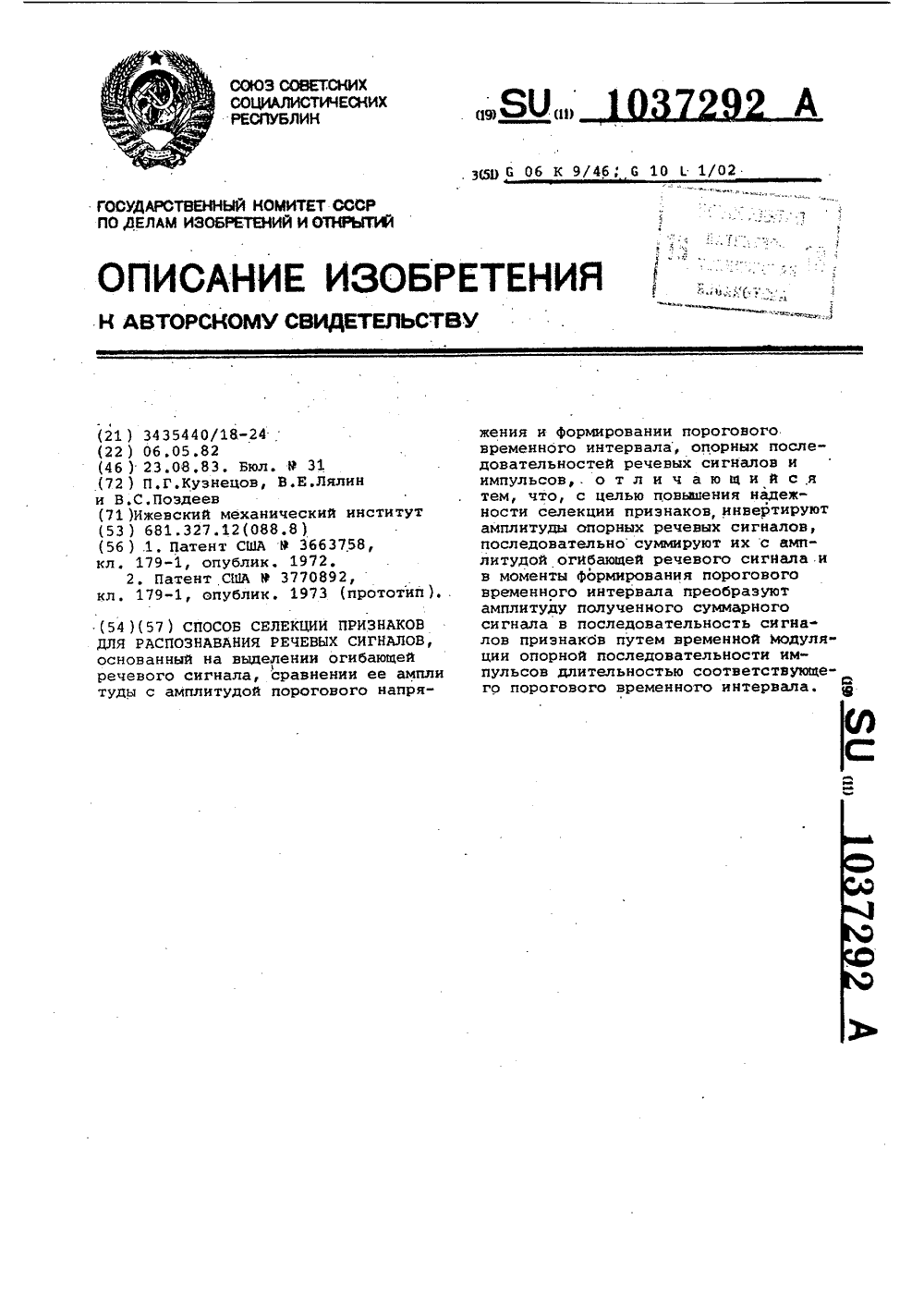

Номер патента: 1037292

Опубликовано: 23.08.1983

Авторы: Кузнецов, Лялин, Поздеев

МПК: G10L 15/08

Метки: признаков, распознавания, речевых, селекции, сигналов

...науправляющий вход генератора 10импульсов, который через схемы совпадения 11-13 осуществляет вводразностных сигналов в блок 14 приня",тия решения,Импульсы основного тона выделяются блоком 15 и через схему 16 сов падения подаются на счетчик 17. Время счета определяется длительностью временного интервала, вырабатыва 5 емого блоком 18,Для управления работой блока 14 принятия решения, блока 19 памяти и счетчика 17 служит блок 20 управления,Речевой сигнал усиливается усилителем 1 и разделяется на формантные области спектра, Фильтрами 2-4, на выходах которых получаются амплитуды опорных сигналов А - А. На выходе детектора 5 выделяется амплитуда речевого сигнала. На выходах блоков 6-8 последовательного вычитания из опорных сигналов А -...

Номер патента: 1031621

Опубликовано: 30.07.1983

Авторы: Журавлев, Лялин, Петров

МПК: B21J 13/02

Метки: втулок, типа, штамп

...что штамп для изготовления изделий типа втулок обратным выдавливанием и прошивкой, содержащий пуансон, плиту, установленную на ней матрицу и размещенный внутри матрицы с воэможностью относительного осевого перемещения контрпуансоном, снаб.50 жен сред ст вом для от ключ ения конт рпуансона при прошивке, выполненным в виде клинового механизма, один клин которого установлен с возможностью взаимодействия с торцом контрпуансо на, а другой - на плите механизма перемещения, установленного на плите клина и фиксатора клина,21 2Механизм перемещения установленного на плите клина может быть выполнен в виде пружины растяжения, соединенной своими концами с клином и плитой,и реечно-кулацкового привода,Йа чертеже показан штамп, разрез.Штамп содержит...

Номер патента: 1030818

Опубликовано: 23.07.1983

Авторы: Голиченкова, Касаткина, Лялин, Нистюк

МПК: G06K 15/22

Метки: информации, регистрации

...перпендикулярно перемещению носителя информации, вывод регистрирующего элемента подключен к входу усилителя и через нагруэочный элемент к общей шине, генератор гар" монических сигналов, первый и второй вибродвигатели, установленные по краям носителя информации, введены элемент. И, триггер, демодулятор, вычитатель, источник опорного напряжения, модулятор и формирователь импульсов, вход которого соединен с выходом блока управления, а выход - с первым входом элемента И, второй вход кото рого подключен к выходу усилителя,выход через последовательно соединенные триггер и демодулятор подключенк первому входу вычитателя, второйвход которого подключен к выходу источника опорного напряжения, а выходвычитателя подключен к первому...

Номер патента: 1029194

Опубликовано: 15.07.1983

Авторы: Круконис, Лялин, Рагульскис

МПК: G06K 9/46

Метки: образов, распознавания

...пороговый элемент и элемент ИЛИ, другой вход которого подкхпочен к распределителю импульсов,а выход соединен с одним входом оси расположены металлическая мембрана и диск, жестко соединенные ссоответствующими изолирующими элементами. 2триггера, выход которого является выходом устройства.Датчик сигналов выполнен в виде полого цилиндра, внутри которо 5 го на.одной оси расположены металлическая мембрана и диск, жестко соединенные с соответствующимиизолирующими элементами.На фиг. 1 представлена блок О схема устройства ф на фиг. 2 - кон-.структивное выполнение датчика сигналов.Устройство включает датчик 1сигналов, ключ 2, источник 3 постоянного напряжения, распределитель 4 импульсов, усилитель 5, амплитудный дискриминатор 6, источник 7...

Номер патента: 1022190

Опубликовано: 07.06.1983

Авторы: Круконис, Лялин, Рагульскис

МПК: G06K 11/00

Метки: графической, информации, считывания

...блока и поцключвн к второму элементу задержки, выходкоторого является выходом блока, и третий усилитель, вхоц и выход которогоявляются входом и выходом блока,Мембрана координатных микрофоноввыполнена из металлизированной фторопластовой пленки, закрепленной между двумяметаллическими кольцами полого цилинцНа фиг, 1 прецставлена блок-схема устройства; на фиг. 2 конструктивное выполнение блока управления; на фиг. 3 пример конструктивного выполнения мембраны,Устройство цля считывания графическойинформации содержит злектроакустическийпреобразователь 1, генератор 2 тактовыхимпульсов, линейные коорцинатные микрофоны 3 и 4, согласующие усилители 5 и 6 фильтры 7 и 8 верхних частот, селекторы 9 и 10 импульсов подлительности, амплитудные...

Номер патента: 1011432

Опубликовано: 15.04.1983

Автор: Лялин

МПК: B62D 27/04

Метки: кузова, средства, стабилизатор, транспортного

...в корпусе опорный элемент, связанный 5 посредстврм штанг с кузовом 2 .Однако такой стабилизатор не обладает широкими функциональными возможностями. Цель изобретения - расширение20функциональных возможностей стабилизатора.,Поставленная цель достигаетсятем, что в стабилизаторе, содержащем заполненный жидкостью корпус,связанный с шасси, и смонтированныйв корпусе опорный элемент, связанный посредством штанг с кузовом,опорный элемент выполнен в виде симметрично смонтированного в корпусе ЗОпоплавка, связанного посредствомупругих элементов со стенками кор- .пуса, имеющего уплотненные окна дляпрохода штаиг.На чертеже изображен стабилиэатор кузова транспортного средства.Стабилизатор кузова транспортногосредства состоит из корпуса 1...
