Устройство для селекции признаков при распознавании образов

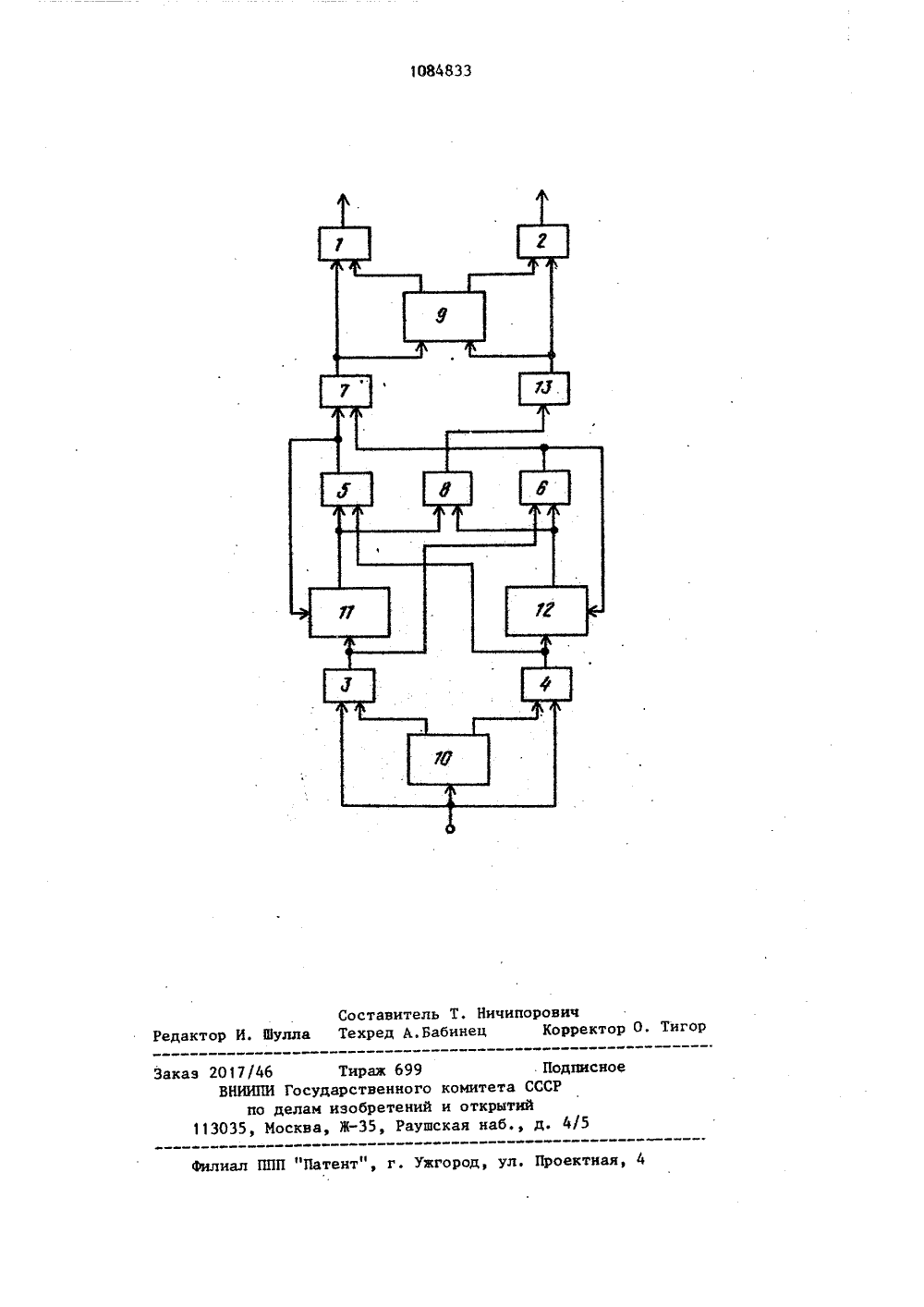

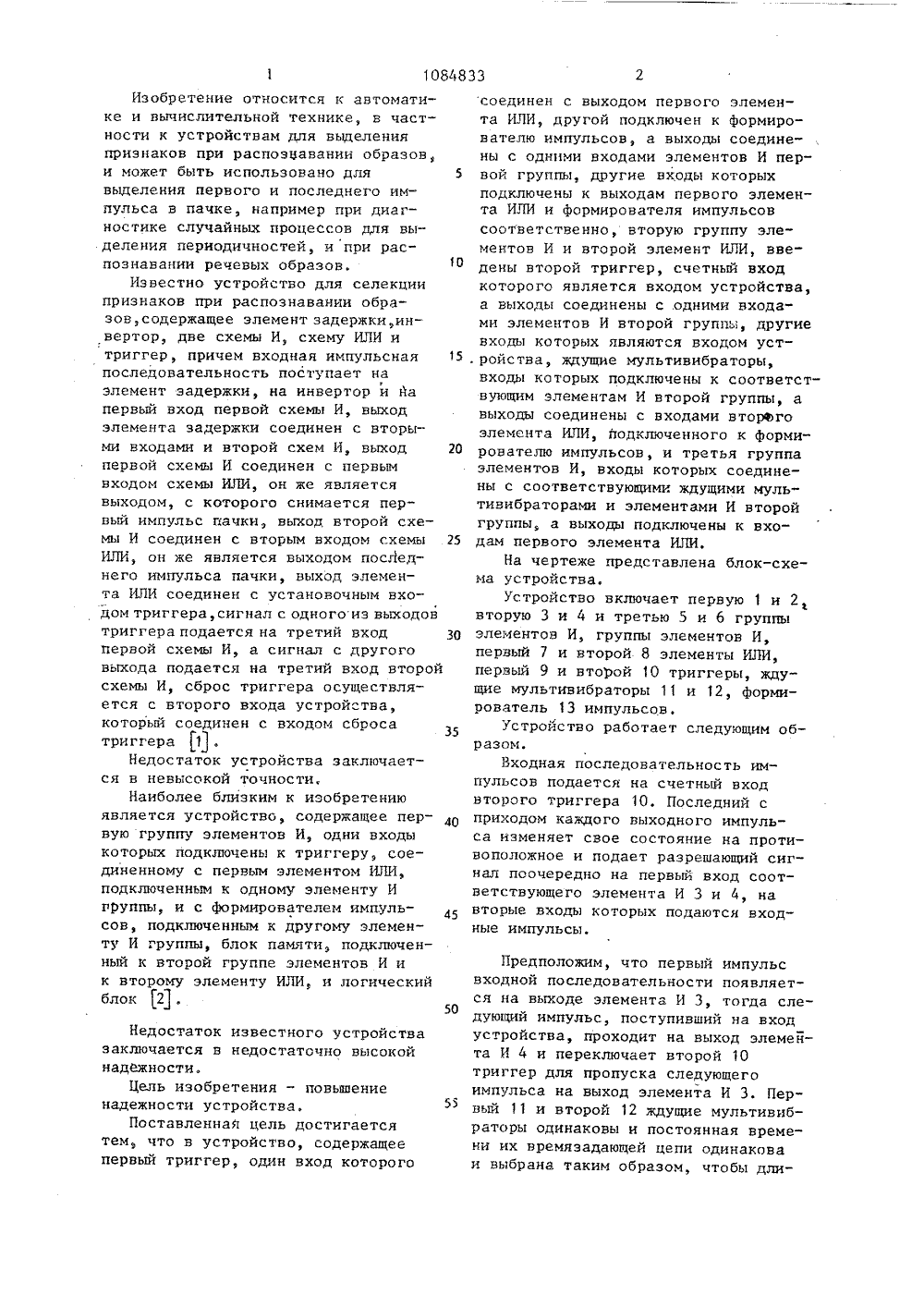

1084833 блок 21 . 50 Недостаток известного устройствазаключается в недостаточно высокойнадежности.Цель изобретения - повышениенадежности устройства,Поставленная цель достигаетсятем, что в устройство, содержащеепервый триггер, один вход которого соединен с выходом первого элемента ИЛИ, другой подключен к формирователю импульсов, а выходы соединены с одними входами элементов И первой группы, другие входы которых подключены к выходам первого элемента ИЛИ и формирователя импульсов соответственно, вторую группу элементов И и второй элемент ИЛИ, введены второй триггер, счетный вход которого является входом устройства, а выходы соединены с одними входами элементов И второй группы, другие входы которых являются входом устройства, ждущие мультивибраторы, входы которых подключены к соответствующим элементам И второй группы, а выходы соединены с входами вторвго элемента ИЛИ, подключенного к формирователю импульсов, и третья группа элементов И, входы которых соединены с соответствующими ждущими мультивибраторами и элементами И второй группы, а выходы подключены к входам первого элемента ИЛИ.На чертеже представлена блок-схема устройства.Устройство включает первую 1 и 2 вторую 3 и 4 и третью 5 и 6 группы элементов И, группы элементов И, первый 1 и второй 8 элементы ИЛИ, первый 9 и второй 10 триггеры, ждущие мультивибраторы 11 и 12, формирователь 13 импульсов.Устройство работает следующим образом.Входная последовательность импульсов подается на счетный вход второго триггера 10, Последний с приходом каждого выходного импульса изменяет свое состояние на противоположное и подает разрешающий сигнал поочередно на первый вход соответствующего элемента И 3 и 4, на вторые входы которых подаются входные импульсы. Предположим, что первый импульс входной последовательности появляется на выходе элемента И 3, тогда следующий импульс, поступивший на вход устройства, проходит на выход элемейта И 4 и переключает второй 10 триггер для пропуска следующего импульса на выход элемента И 3. Первый 11 и второй 12 ждущие мультивибраторы одинаковы и постоянная времени их времязадающей цепи одинакова и выбрана таким образом, чтобы дли 1084833тельность квазиустойчивого состояния была равна максимальному промежутку между импульсами, которые еще можно отнести к пачке импульсов. Импульс с выхода элемента И 3 запускает первый ждущий мультивибратор 11 и подается на второй вход элемента И 6. Т. к. разрешающего сигнала с выхода второго ждущего мультивибратора 12 на первом входе элемента И 6 нет, то этот импульс не проходит на выход последнего.Разрешающий сигнал с выхода первого ждущего мультивибратора 11 подается на первый вход элемента И 5 и на первый вход элемента ИЛИ 8. Если второй входной импульс проходит во время квазиустойчивого состояния первого ждущего мультивибратора 11, то импульс с выхода элемента И 4, запуская второй ждущий мультивибратор 12, подается через открытый разрешающим сигналом с выхода первого ждущего мультивибратора 11 элемент И 5 на вход сброса мультивибратора 11. Этот же импульс, проходя через элемент ИЛИ 7, поступает на второй вход элемента И 1, на первый вход которого подан разрешающий уровень с первого выхода триггера 9. На выходе элемента И 1 формируется импульс, который является первым импульсом в пачке, задержанным на длительность периода следования импульса в пачке.Импульс с выхода элемента ИЛИ 7, поступая на вход триггера 9, устанавливает на его первом выходе низкий, а на втором выходе - высокий уровень, запрещая тем самым прохождение следующих импульсов на выход устройства. Под воздействием входных импульсов, следующих в пачке, высокий уровень есть постоянно на выходе 11 или 12 ждущих мультивибраторов. Эти сигналы подаются навходы элемента ИЛИ 8 и на его выходе, нагруженном на вход формирова теля 13, будет высокий уровень вовремя действия входных импульсов впачке плюс время квазиустойчивогосостояния одного из мультивибрато"ров, на вход которого поступил .последний импульс пачки.Формирователь 13 импульсов вырабатывает импульс под воздействиемотрицательного перепада напряженияна его входе. Этот импульс через 15 элемент И 2 подается на выход устройства в качестве последнЕго импульса в пачке. Импульс с выхода формирователя 13, поступая на второйвход триггера 9, устанавливает на 20 его втором выходе низкий, а на первом выходе - высокий потенциал,подготавливая устройство к приемуследующей пачки импульсов.При появлении на входе устройст ва одиночных импульсов происходитзапуск первого 11 или второго 12 ждущего мультивибратора, но так как следующий импульс приходит после возврата мультивибратора в исходное сос- ЗО тояние, то и импульсов на выходеэлементов И 5 и 6, на первых входахкоторых разрешающий сигнал уже исчез, не будет. Соответственно на первом выходе устройства сигнала тожене бУдет. Хотя формирователь 13импульсов вырабатывает импульс .послеокончания работы мультивибраторов,он не проходит на выход устройства,так как нет разрешающего сигнала 40 на первом входе элемента И 2.Введение новых узлов и элементов,а также новых конструктивных связейпозволило существенно повысить надежность устройства.1084833 Составитель Т. Ничипоровичедактор И. Шулла Техред А.Бабинец Коррект иал ППП "Патент", г. Ужгород, ул. Проектная, 4 з 2017/4 ВНИИПИ по 113035, Тираж 699 Государственного делам изобретений осква, Ж, Рауш
