Номер патента: 1027743

Опубликовано: 07.07.1983

Авторы: Лукашенко, Медведкин, Скворцов

МПК: G06K 15/22

Метки: вывода, графической, информации

...сигналов, второй вход блока 15 подключен к соответствующему выходу блэка 16 управления, а вы" ход блока 15 - к входу излучателя 17 ультразвука. Три точечных приемника 18 ультразвука, зафиксированные на планшете 1, акустически связаны с излучателем 17 через воздушную среду и своими выходами через соответствующие усилители-ограничители 19 соединены с входами демодулятора 20, другие входы которого соединены с выходами блока 16 управления и преобразователя 21 перемещений в код, Второй выход преобразователя 21 подключен к первому входу блока 11 определения координат, другие входы блока 11 и преобразователя 21 соединены с соответствующими входами бло" ка 16 управления.Устройство работает следующим об" разом.От ЭВМ в блок 12 обмена информа"...

Номер патента: 1016551

Опубликовано: 07.05.1983

Авторы: Асташкевич, Галль, Данненберг, Лукашенко, Муратов, Струнге

МПК: F02F 5/00

Метки: внутреннего, двигателя, кольцо, поршневое, сгорания

...вопинейной с радиусом 0,4-1,8 мм, сний и число канавок, нанесенных на рабо- угпом раэвапа между гранями 6 сЬ 65- Ф 5чую поверхность колец, не обеспечивают 118 О при спедующем соотношении раэстабипьную маспоудерживающую способ- меровность, минимапьный темп износа до полного истирання слоя хрома. Это существен- .с05-08; - = 0,0007-0,00 х 5ано ограничивает срок спужбы и работор . " " +способность поршневых колец с хромовымгдеХН- суммарная высота рабочейпокрытием. контактной поверхности копыЦель изобретения - повышение иэносо- ца;сжйкости.кольца. 0 - максимапьная гпубина канавПоставпенная цепь достигается эа .счет ки;того, что в поршневом кольце дпя двига. Н - высота копьца;Феля внутреннего сгорания, содержащем О - диаметр...

Номер патента: 1004478

Опубликовано: 15.03.1983

Авторы: Дубченко, Иванов, Конюхов, Лукашенко, Савин

МПК: C21D 1/42

Метки: внутреннего, двигателей, сгорания, цилиндрических

...от рабочих нагруэоку 11 " остаточные напряжения; 111 - суммарныенапряжения),Примеров дизелей тзо р , Для рубашек цилиндипа Д 100 из стали с наром 276 ыч, толщинойстенки 16,5 мм высотой 420 мм, имеющих в средней части по высоте три от.верстия диаметром 46 мм,в процессе, технологической обработки до выполнения отверстий для соэдания остаточных сжимающих напряжений осуществляютлокаЬнйй скоростной нагрев, напримертокамй высокой частоты, двух участковплощадью 20 х 50 мм на расстоянии 20 ммт предполагаемых кромок отверстий(чертеж), После достижения температуры нагрева стенки 720-750 ф С пронэводится охлаждение на воэдухе и пос"ледующая механическая обработка с выполнением отверстий, При этом зеличина остаточных сжимающих напряжений 5на...

Номер патента: 1002638

Опубликовано: 07.03.1983

Авторы: Лукашенко, Фастовский

МПК: F02F 3/20

Метки: жидкости, охлаждающей, поршень, принудительной, циркуляцией

...чертеже изображен поршень, разрез.К поршню 1 при помощи шпилек 2и корончатых гаек 3 крепится вставка 4. Во вставку предварительно прессуются втулки 5, которые являютсяподшипниками плавающего пальца 6.В теле вставки под поршневым пальцемвыполнены аккумулирующие камеры 7,соединяющиеся с масляными полостями8 входным каналом 9 и проточкой 10;на опоре пальца - выходным каналом .11, 3 100263Аккумулирующая камера 7 герметизирована с торца заглушкой 12 со стопорной шайбой 13.При движении поршня от нижней мертвой точки (НИТ) к верхней мертвой точке (ВМТ) масло, заполняющее часть объема масляной полости 8 по входному каналу 9 поступает в аккумулирующую полость 7.При изменении знака ускорения на 1 О отрицательный, масло заполняет верхнюю часть...

Номер патента: 995304

Опубликовано: 07.02.1983

Авторы: Иваненко, Лукашенко, Лупало, Никитенко, Приймак, Ясинский

МПК: H03K 9/02

Метки: амплитудно-импульсно-модулированных, демодулятор, полосовой, сигналов

...ключи 13 и 14 и сигналы, действующие в названной полосечастот проходят на выходы демодулятора. Благодаря режектированию коротких выбросов откликов, Формирующихсяна выходе ключевого элемента 5 прирасстройках сигнала по сравнению с 40полосой пропускания резонансныхконтуров ЬГ и выбора Г 1 и 12 так,чтобы ДГ 12 -Г 1, (фиг.2 9), на выходдемодулятора проходят сигналы, несущая частота которых совпадает с поло сой ЮГА т.е. достигается высокаячастотная избирательность демодулятора.Если на вход демодулятора поступает прямоугольный радиоимпульс с немодулированной несущей частотой, совпадающей с полосой Г, а информациязаложена в огибающую радиоимпульса,длительность которого превышает длительность коротких выбросов напряжения, подавляемых...

Номер патента: 992491

Опубликовано: 30.01.1983

Авторы: Бондарчук, Евменов, Заливной, Казанцев, Ключников, Козьмин, Лукашенко, Орлов, Поляков, Савинов

МПК: C04B 35/52

Метки: масса, огнеупорная

...хлоридов и/или фторидовметаллов 1-111 группы ускоряют ре"акцию окисления стального листа парами воды, содержащейся в материале. Э 5Кроме того, данные галогениды при высокой температуре поступают в реакцию с железом, образуя комплексныесоединения,В .,результате на границе раздела 4 рмежду огнеупорной замазкой и Фланцевым листом образуется прочная прослойка толщиной 1,5-2 мм из окислови галогенидов железа, которая увеличивает сцепление материала с флан,цевым листом. соединения; ИаС 1, А 1 С 1, СаС 1, ИаГ, А 1 Гз, СаГ2.В качестве составляющей для огнеупорной замазки испытывается угольная пена, извлекаемая из электролиэеров при технологической обработке с содержанием криолита 50.В табл. угольная пена дана в пересчете на содержание...

Номер патента: 985391

Опубликовано: 30.12.1982

Авторы: Бабич, Коновалов, Кумченко, Лукашенко, Мартышев, Руд, Спицкий, Тихомиров, Шишкин

МПК: F02N 7/12

Метки: внутреннего, двигателя, запуска, сгорания

...к турбине через последнюю.Сопло камеры сгорания мвыполнено сверхзвуковым.На чертеже представлено устройство. Устройство содержит расходную камеру 1 и камеру 2 сгорания с твердо- топливным зарядом 3, подключенную че реэ расходную камеру 1 к пусковой газовой турбине 4, кинематически связанной с коленчатым валом 5 двигателя б при помощи редуктора 7, Камера 2 сгорания снабжена сверхзвуковым соплом 8, выходящим в расходную камеру 1.Устройство работает следующим образом.При необходимости запуска двигателя б производится воспламенение твердотопливного заряда Э.Высокотемпературные продукты сгорания твердотопливного заряда З,истекая из камеры 2 сгорания через сверхзвуковое сопло 8, заполняют расходную камеру 1 и направ. ляются на лопатки газовой...

Номер патента: 985372

Опубликовано: 30.12.1982

Авторы: Лукашенко, Фастовский

МПК: F02F 3/18

Метки: поршень

...Вставка опирается на стопорноекольцо 4 посредством распорных зле- ЗО ментов 5, ввинченных в тело проме 985372жуточной плиты 6. Стопорение распорных элементов осуществляется шайбой7 и винтом 8.,Сборку конструкции следует начинать, укрепив на вставке 2 расчетное количество прокладок 3, а затемуложить указанную подсборку с сопутствующими деталями во внутрь поршня,1 и вставить промежуточную плиту 6,"В проточку на поршне одевают стопорное кольцо 4. 10Промежуточную плиту и стопорноекольцо фиксируют, ввинтив до упорараспорные элементы 5. Для стопорения распорных элементов от самоотвинчивания, обжимают шайбу 7 на четырехгранную головку распорного элемента, закрепив шайбу винтом 8,причем на головку болта отгибают тело шайбы .(также для...

Номер патента: 971362

Опубликовано: 07.11.1982

Авторы: Бабич, Коновалов, Кумченко, Лукашенко, Мартышев, Панченко, Спицкий, Тихомиров, Токарь, Фесенко, Шишкин

МПК: A62C 13/50

Метки: огнетушитель

...трубке.20Такой закон подхода уровней огнегасяшегоагента подбирается из условия измененияпроходного сечения, например по квадратичному закону. Указанная цель достигается тем, что в огнетушителе, содержащем корпус с аккумулятором давления и пусковым устройством, имеющим сифонную трубку, на свободном конце которой установлено средство аэрации и забора огнегасяшего агента, средство аэрации и забора огнегасящего агента состоит из коаксиальных конических втулок, установленных непо-, средственно у днища корпуса.На чертеже представлена нижняя часть огнетушителя.Огнетуппттель имеет корпус 1 с сифонной трубкой 2, коаксиальные конические втулки 3, установленные у днища 4 корпуса.Источники информации,принятые во внимание при экспертизе формула...

Номер патента: 941506

Опубликовано: 07.07.1982

Авторы: Козодой, Курчицер, Лукашенко, Румянцев, Ткаченко, Эпштейн, Яцышин

МПК: E04B 1/343

Метки: здание, складывающееся

...метода ки секции здания строительства, Изготовление может бытьтвновки ригеи на организовано на существующих заводахна фиг, 4; на фиг.6- металлоконструкций без значительных 4. 1 б затрат трупа и средств с использованием стоит из панели по- серийно выпускаемых промышленностью ого ограждения 2, металлических профилей и обеспечивает йках Э, блока покры" существенное снижение расходов стали. з двух односторон- Внедрение данного предложения позволит рые укладывается 2 й строительным организациям яиннефтегазСтойки 3 соединены. строя СССР сэкономить не менее 500 т иром 7. Каждая па металла в год, повысить производительабженв двумя риге- ность труда на монтажных. работах на иными дл крепле-88%, снизить затраты по эксплуатвок 9 причем одинции...

Номер патента: 933477

Опубликовано: 07.06.1982

Авторы: Дербаремдикер, Кононенко, Лукашенко, Сопряжинский, Степанюк, Хайтин

МПК: B29D 27/00

Метки: конструкциях, ограждающих, слоя, термоизоляционного

...например из углеродистой стали. 5Цель изобретения - снижение теплопроводности слоя и упрощение технологииЭта цель достигается тем, что при осуществлении способа получения 10 термоизоляционного слоя в ограждающих конструкциях путем периодической подачи вспенивающейся композиции на основе резольной фенолформальдегидной смолы в полость ограждающей 5 конструкции согласно изобретению в полость ограждающей конструкции пред. варительно помещают полиэтиленовый пакет, размеры которого превышают размеры пслости,подлежащей заполне нию.Образующиеся между стенками пакета и стенками полости воздушные зазоры, а также сама стенка пакета, выполненная из материала с низкой теплопроводностью, предотвращают интенсивный теплообмен между компози. цией и...

Номер патента: 931191

Опубликовано: 30.05.1982

Авторы: Дайняк, Лукашенко, Ненашев, Феркельман

МПК: A61N 1/30

Метки: внутреннего, лечения, среднего, уха

...использованиеустройства связано с неохирургического вмешательприводит к травматизацииЦель изобретения - сн матичности.3 93119Устройство работает следующим образом.Обтуратор 4 вставляют в уыную раковину пациента, размещенного лежас поворотом головы на здоровое ухо,заполняют лекарственные растворы,1 осле чего в обтуратор устанавливают корпус 1 с подсоединенным к ультразвуковому генератору 8 излучателем 2, так что пьезоэлЕмент 3 по г 1гружается в лекарственный раствор.Затем включают генератор 8, пьезоэлементом 3 излучаются ультразвуковые колебания с частотой, например 880 Гц, которые через лекарственный раствор оказывает терапевтическое воздействие на отделы ухапри разруыенной барабанной перепонке.При целой барабанной перепонке...

Номер патента: 922184

Опубликовано: 23.04.1982

Авторы: Ведерников, Евменов, Кияшко, Козьмин, Крюковский, Лукашенко, Орлов, Поляков, Сысоев, Турушев

МПК: C25C 3/06

Метки: материал, футеровочный

...футеровочного материалаи одна партия известного материала.В каждой партии предлагаемого футеровочного материала испытано потри состава с различным содержаниемвходящих в него компонентов, Партияизвестного футеровочного материалаимеет одинаковый состав во всех трехопытах.Состав футеровочного материалапартии Ю 1 содержит подовую массу,с 18 мас.Ф. связующего в виде каменноугольного пека и 82 мас.3 наполнителя в виде кокса и термоантрацита,криолит и глинозем,Для партии 1 т 2 материал готовятиз угольной пены (не грошедшей флотационную обработку и содержащую70 мас,Ф криолита и 30 мас.Ф углеродистого наполнителя), глинозема1и каменноугольного пека.футеровочный материал партии Ю 3готовят из угольной пены, подвергнутой флотационной обработке и...

Номер патента: 895681

Опубликовано: 07.01.1982

Авторы: Воробьев, Канаев, Лукашенко, Михайлов, Нескоблинов, Утовка

МПК: B28B 21/82

Метки: бетонных, опалубка, смесей, трубчатых

...1 через дугообразную направляющую 9 при помощи катков 10, смонтированных с возможностью поворота.Щиты 5 опалубки в местах стыков выполнены с продольными фланцами 11.Стыковочная поверхность фланцев одного из щитов 5 выполнена клиновидной форьы 12. Кроме того, на стыковочной поверхности фланцев 11 выполвены уплотнительные устройства 13в виде прокладочной резины кли пороизола. К фланцам 11 прикрепленывинтовые стяжки 14. В основании выполнены вертикальные карманы 15 длякрепления силовых цилиндров 16 привода вертикальных перемещений кольцевого поддона 17 с раструбной частью18 и выступами 19 с приспособлениямидля сцепления с крюками груэоподъемных средств (условно не показанных)В наружных щитах 5 к сердечнике 2образованы полости для подачк...

Номер патента: 891411

Опубликовано: 23.12.1981

Авторы: Лесной, Лукашенко, Синявин, Соколов

МПК: B24D 5/12

Метки: абразивный, круг, сегментный

...состоявшие с радиальными и тангенциальными (окружными) напряжениями, причем наибольшие танген циальные напряжения действуют в заделке сегментов 1, их величина. в несколько раз8914збольше радиальных напряжений и возрастает в квадратичной зависимости от скорости вращения. Предельными значениями ско рости вращения и определяется прочность круга на разрыв. Внешние сухари 5 и внутренние сухари 6, вставленные в пазы сегмен та 1, стягиваются к юбке 10 корпуса 2 с помощью промежуточных болтов 7, шпилек 8, гаек 9 и создают в сегментах сжимающие напряжения обратного знака по сравнению с напряжениями от действия центробежных сил. В результате обеспечивается упрочне 1 О ние" сегментов, так как суммарные напряжения, развивающиеся в них на...

Номер патента: 887762

Опубликовано: 07.12.1981

Авторы: Боженко, Гузевич, Лукашенко, Мацвейко, Немеровченко, Федоренко, Цейтлин, Шикер

МПК: E04B 7/10

Метки: покрытие, сводчатое

...элементы, имеющие среднюю часть и шарнирно соединенные с ней боковые части и ограждение, средняя часть выполнена в виде плоской рамы с поперечными и продольными ребрами. При этом шарниры, объеди няющие среднюю и боковые части, выполнены в виде плоских листовых элементов, прикрепленных к нижней части торцов соединяемых частей. Ограждение над средней частью выполнено светопрозрачным,На фиг. 1 изображен поперечный разрез сводчатого покрытия; на фиг. 2 - вид сверху (фрагмент у ключа свода); на фиг. 3 - разрез А - А фиг. 1; на фиг. 4 - разрез Б - Б фиг. 2.Рамы 3, установленные в ключе свода по всей длине перекрываемого здания, увеличивают перекрываемый пролет прн применении известных типоразмеров панелей- оболочек, и их можно использовать в...

Номер патента: 880764

Опубликовано: 15.11.1981

Авторы: Воробьев, Канаев, Лукашенко, Михайлов, Утовка

МПК: B28B 21/82

Метки: бетонных, опалубка, смесей, трубчатых

...К флаицам 5 прикреплены винтовыезаз стяжки 8, В полуформах 4 и сердечнике 2образованы паровые полости. Сердечник 2имеет технологические уклоны, Кроме того,опалубка содержит сменный кольцеобразныйподдон с раструбной частью 9, тремя выдвижными строповочными проушинами 10, расположенными под углом в 120 относительно друг друга.Полуформы 4 оперты на основаниепосредством катков 11, закрепленных в их щжйнх частях.На поддоне 9 по его периметру закреплено уплотнение 12 и 13 эластичного материала.Опалубка для изготовления трубчатых изделий из бетонных смесей работает следующим образом.Перед началом формовання основание 1 закрепляется на вибростоле (не показан). Затем сверху на основание 1 устанавливаетсяподдон 9, при этом сердечник 2...

Номер патента: 880688

Опубликовано: 15.11.1981

Авторы: Лукашенко, Петрухин, Схиртладзе

МПК: B23Q 3/06

Метки: базирования, два, отверстия, плоскость

...постоянства температуры ее нагрева, 880688реле 9, предназначенного для включения или выключения спирали 5 в цепь питания.Устройство работает следующим образом.Деталь 10 устанавливают на плиту 2 и на два установочных пальца данного устройства. При этом электрическая схема каждого пальца обесточена и цанги сжаты. Между поверхностями цанг и базовых отверстий имеются зазоры, так как сопряжение фустановочный палец - базовое отверстие" выполнено по посадке скольжения. После установки детали на спираль 5 ( нихромовая спираль) подается черезреле 9 электропитание. Спираль нагреваетсяТепло через керамические втулки 4 передается на шары 3, которые под действием тепла расширяются. Материал шаров 3 обладает значительно большим коэффициентом...

Номер патента: 879830

Опубликовано: 07.11.1981

Авторы: Абрамович, Лукашенко, Панченко, Столяр, Хрущев, Шойхет

МПК: H05K 1/18

Метки: печатных, плат

...при этом расстояние междуконтактными элементами в каждой последующей паре рядов больше на величину шага координатной сетки.Ряды 10 в каждом периоде контактного блока расположены так, что попарные расстояния между ними в шагах координатной сетки печатной платынапример с шагом 2,5 мм образуют натуральный ряд чисел 1,2,3 и т.д.,причем длина одного периода расположения рядов вдоль направления перемещения печатнбй платы и число рядовв периоде связаны соотношениемА=В В+1где А - длина одного периода в шагахкоординатной сетки;В - числО рядов контактных элементов в периоде,Дри пошаговом перемещении проверяемой печатной платы по одной координате относительно контактного блокаА шагов обеспечивается проверка лю-:бых полярных. сочетаний точек...

Номер патента: 860775

Опубликовано: 07.09.1981

Авторы: Бабич, Коновалов, Кумченко, Лукашенко, Мартышев, Спицкий, Тихомиров, Шишкин

МПК: A62C 13/22

Метки: газогенератор, огнетушителя, порошкового

...путем лучшего охлаждения газов.15 Поставленная цель достигается тем, чтогазоохладитель выполнен в виде спираль ной ленты из теплопоглощающего матери ала, улохкенной с зазором между витками.На фиг. 1 изображен предлагаемый га зогенератор, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Газогснератор состоит из корпуса 1,камеры 2, в которой располагается газо охладитель, выполненный в виде спиральной ленты 3 из теплопоглощающего материала, Горячие продукты сгорания через сопло 4 направляются в зазоры между витками спиральной ленты и отдают ей З 0 необходимое количество теплоты. Охлажой ци- капачески м ствием данно низкая уемых Газоохладитель представляет соблиндр с продольными газоходнымилами, стенки которых покрыты химивеществом,...

Номер патента: 860773

Опубликовано: 07.09.1981

Авторы: Бабич, Коновалов, Кумченко, Лукашенко, Мартышев, Спицкий, Тихомиров, Шишкин

МПК: A62C 13/22

Метки: газогенератор, огнетушителя, порошкового

...химического покрытия при его неравномерном прогреве. Сложность технологии и разовос использование снижает эффективность указанного покрытия.Целью изобретения является повышение эффективности работы газогенератора путем устранения перечисленных недостатков.Поставленная цель достигается тем, что газоохладитель выполнен в виде лабиринта коаксиальных цилендров из теплопоглощающего материала,Сущность изобретения поясняется чертежом.Газогенератор представл собой цилиндрический корпус 1, в ром разме860775 цены воспламенитель с твердотопливным гарядом (гхс показаны), сопло 2 для выхода генерируемых газов и газоохлади. гель 3, состоящий пз трех цилиндров из гсплопоглощающего материала. В нижней :хастп цилиндры 4 и 5 имеют заглушки б и...

Номер патента: 857575

Опубликовано: 23.08.1981

Авторы: Брусницын, Лукашенко, Харицкий, Четвериков

МПК: F15B 13/01

Метки: давления, регулятор, турбонасоса

...каналы 12 - 15 и 16 соединяет полость подвода жидкости в отсечном золотнике с пространством под поршнем 5.С повышением числа оборотов насоса растет его напор, а так как букса 8 вначале находится вверху, а сильфон 11 - внизу, под действием этого напора поршень 5 начинает перемещаться вверх вместе с поршнем 3 и регулирующим клапаном 2, увеличивая расход пара в турбонасос. При дальнейшем повышении напора насоса сильфон 11 перемешается вверх, за ним отслеживает дифференциальный поршень золотника 9, и на определенном уровне отсекает в окнах опустившейся буксы 8 подачу напорной жидкости под поршень 5, устанавливая требуемый режим работы турбонасоса.При нормальной работе регулятор давления поддерживает заданную производительность...

Номер патента: 855658

Опубликовано: 15.08.1981

Автор: Лукашенко

МПК: G06F 7/544

Метки: вычисления, функций, цифровое

...входного аргумента икорректирующих констант. Для Участкаизменения аргумента (х схх)3+1функция представлена в следующемвиде:Г(х) =х( 9+9 + +9+Йо)ф-где х - аргумент функции;д - основание принятой системысчисления,-1;)- константы преобразования,принимающие значения О или 1;ь - значение корректирующих1группа элементов И открывается, а при= О нет.Количество и знаки выбираются сучетом необходимой точности воспроизведения функции. Процедура расчета реализуемой функции заключается втом,что определяется значение коррек"тирующей константы Ь и коэффициентао до + д+(фф-)наклона прямой на 1-ом линейном участке аппроксимации.Цифровое устройство для вычисленияфунКций работает следующим образом.По входу "Сброс" устройства импульс устанавливает в...

Номер патента: 855139

Опубликовано: 15.08.1981

Авторы: Галич, Дубинский, Лукашенко

МПК: E04B 1/38

Метки: здания, коньке, панелей, сводчатого, соединение, шарнирное

...здания, вид сверху; на фиг. 2 - разрез А.А на фиг. 1; на фиг. 3 - планка с проушиной, вид сверху; на фиг. 4 - разрез Б-Б на фиг. 3.Шарнирное соединение панелей в коньке сводчатого здания включает цилиндрическую ось 1 с отверстием 2 для шплинта и надетую на нее планку 3 с закрепленной наней под прямым углом проушиной 4, отверстие 5 которой выполнено вплотную к планке 3. Цилиндрическая ось 1 прикреплеА. М. Дубинский, В. Д. Галич и И. А. ЛукашенкооНаучно-исследовательский институт строительныхконструкций Госстроя СССРмежду собой. Одновременно снижается расход металла на изготовление шарнира и материала для заделки зазора между панелями в коньке. формула изобретения Шарнирное соединение панелей в коньке сводчатого здания, включающее...

Номер патента: 848044

Опубликовано: 23.07.1981

Авторы: Арбузов, Бабич, Бовин, Коновалов, Кумченко, Лукашенко, Мартышев, Милюхин, Нестеров, Спицкий, Тихомиров, Шишкин

МПК: A62C 13/22

Метки: огнетушитель

...устройство 3 с коническим соплом 4 и пиротехническим ъаряом 5, Пиротехнический заряд 5 опиается нижним торцом на диафрагму 6,К соплу 4 крепится аэратор 7, выполняющий функцию датчика температуры,изготовленный из материала, обладающего высоким коэффициентом температурного удлинения, Для уменьшениявлияния температуры горячих газов наработу датчика температуры внутренняя поверхность аэратора 7 имеет теплоэащитное покрытие, В нижней частиазратора 7 выполнены отверстия 8 длявыхода газов, образующихся при газиФикации пиротехнического заряда 5 вгазогенерирующем устройстве 3, К.аэратору 7 прикреплен стержень 9 стелом 10 переменного сечения, помещенным с зазором в критическом сечении сопла 4. Фиксация тела 10 переменного сечения от...

Номер патента: 836169

Опубликовано: 07.06.1981

Авторы: Воробьев, Гудкевич, Лукашенко, Тропников

МПК: C22B 9/04

Метки: дистилляцией, металловвакуумной, рафинирования

...ковше. Со ношение диаметра отверстия отбой- ника к диаметру заркала ванны составляет 1:(1,2 1,8).На чертеже изображена предлагаемая установка.Установка содержит вакуумный чан 1, ковш 2 с расплавленным металлом, крышку 3 вакуумного чана, на которую с помощью болтов крепится конденсатор 4, самоцентрирующийся отбойник 5 с отверстием 6 в центре, который крепится к конденсатору 4 с помощью цепей 7. Между ковшом 2 и чаном 1 расположен сборник 8, на дне которого приварена водоохлаждаемая рубашка 9.Чан 1 имеет фланец 10 для подсоединения к вакуумному насосу 11. Для лучшего массообмена расплав продувают инертным газом через трубу 12.Установка работает следующим образом. Ковш 2 с расплавленным металлом устанавливают в чан и закрывают крышкой 3....

Номер патента: 823304

Опубликовано: 23.04.1981

Авторы: Бухолдин, Винарский, Вольфовская, Голыба, Зачинский, Казарова, Лозовский, Лукашенко, Молоцкий, Хайлович, Чмелев, Ясинов

МПК: B01D 24/46, C02F 1/40

Метки: конденсатов, маселпромышленных

...сбора отжа той загрузки, бака 9 для отстоя и соединенного с ним насоса 10, Бункер 6 выполнен со скошенными перфорированными стенками и имеет лоток 11, расположенный с его внешней стороны по периметру и соединенный с баком 9. Бункер б снабжен. заслонкой 12, установленной в нижней части бункера б с возможностью горизонтального перемещения, Под заслонкой 12 расположен дозатор 13, выполненный в виде ротора с радиальными лопастями. Отжимной барабан 7 снабжен валками 14, соприкасающимися с вго поверхностью и имею-, щими диаметр в несколько раз меньше диаметра барабана 7. Желоб 15 с трубопроводом 16 служат для сбора и отведения регенерата. Трубопроводы 17, 18 Ф 19 связывают насос 10 фсоответственно с фильтрами 3, бункером б и емкостьюа...

Номер патента: 814766

Опубликовано: 23.03.1981

Авторы: Воробьев, Канаев, Лукашенко, Михайлов, Утовка

МПК: B28B 21/82

Метки: бетонныхтрубчатых, опалубка

...разрез по днамто же, ввод вкладыша в овместо сердечника; на фиг. 3 - съеподдон, разрез по диаметру, на фигопалубка в собранном виде, разрезфиг. 5 - опалубка в момент извлеотформованного иэделия.Опалубка содержит осноМную часть 2 Осйования 1 с уна ней сердечником 3, нкий борт 4 жестко прванию 1, вкладыш 5, к8147 66 4отверстие вкладышем, обеспечивается воэможность дополнительного изготовления монолитных изделий, что исключает необходимость изготовления специального формовочного оборудования и позволяет более эффективно использовать по времени существующее оборудование, тем самым повышаетс я рентабельность производства. 0 25 в основание 1 вместо извлеченной иэ него съемной части 2, съемный кольце- образный поддон 6 с...

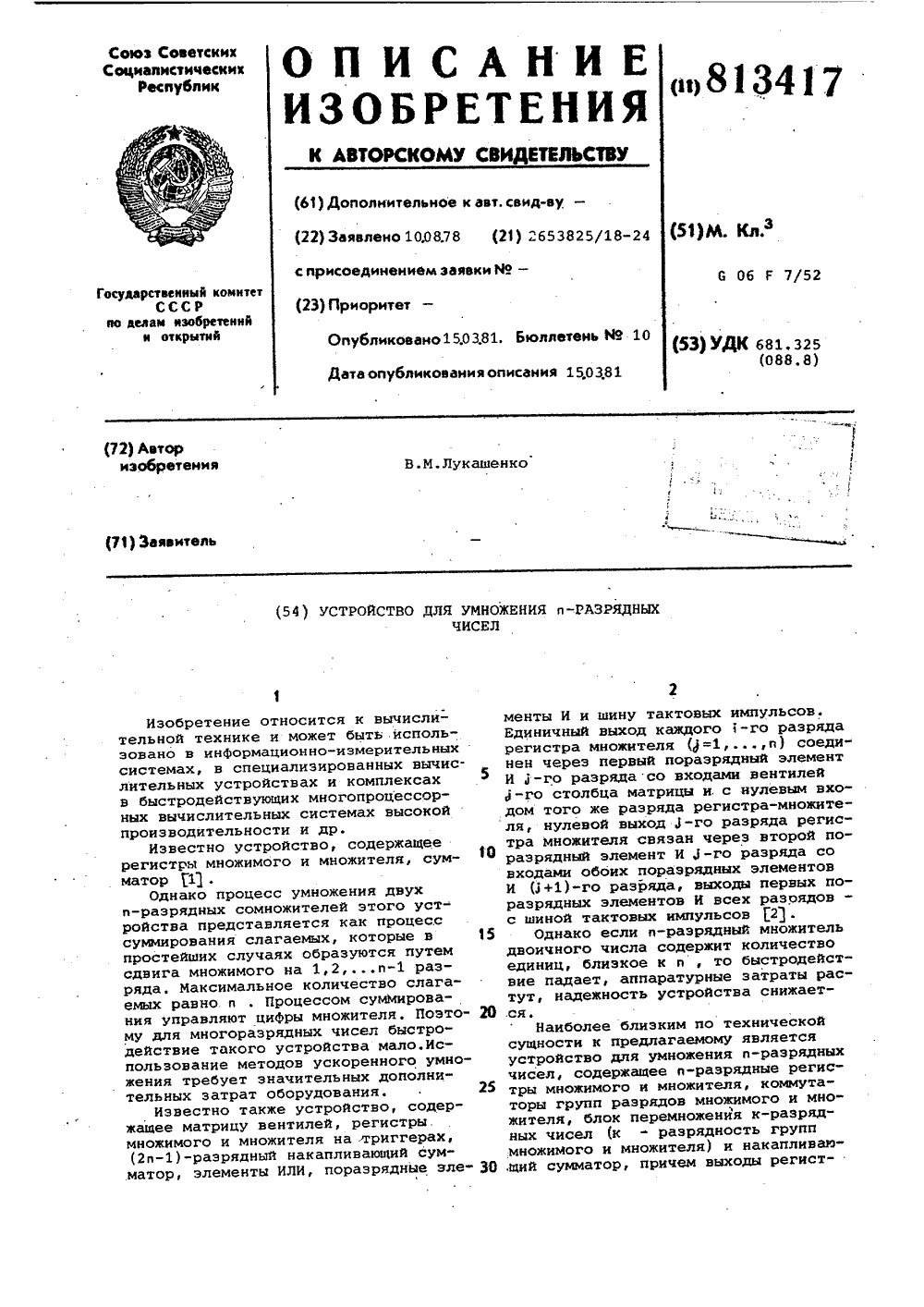

Номер патента: 813417

Опубликовано: 15.03.1981

Автор: Лукашенко

МПК: G06F 7/52

Метки: п-разряд-ных, умножения, чисел

...И, дифференцирующие узлы 13, элементы И 14, ИЛИ 15, задержки 16, причем входы первого буферного регистра 10 и второго буферного регистра 11 подключены.соответственно ко входам множнмого и множителя блока 7 перемножения к-разрядных чисел соответственно, выход 1-го разряда второго буферного регистра 11 (1=1, ,к) подключен к первым входам элементов И 1-ой строки матрицы 12, прямой выход 1-го разряда первого буферного регистра 10 соединен с первым входом1-го элемента И 14, второй вход которого подключен к тактовому входу 17устройства, а выход - ко вторым входам элементов И 1-го столбца матрицы: 12, находящихся в четных строках, и ко входу сброса 1-го разряда первого буферного регистра 10, инверсный выход которого через 1-ый узел 13...

Номер патента: 804497

Опубликовано: 15.02.1981

Авторы: Дербаремдикер, Драговоз, Лукашенко, Острун, Пьяных, Федешов, Циотов

МПК: B29G 1/00

Метки: слоистыхпустотелых, формования

...поверхности фигурных боковых прессующих прижимов имеют соответственно форму ответного паза или ответного выступа. За плитами пресса по ходу формования расположен механизм подъема пустотообразователей в виде разновысоких упоров 11 и 12, установленных на общей траверсе 13, соединенной с приводом ее вертикального перемещения. За пустотообразователями расположен механизм фиксации изделия, выполненный в виде прижимной плиты 14 и опорного стола 15.Устройство работает следующим образом, Для заправки полотна среднего слоя изделия и очистки поверхностей пустотообразователей с помощью траверсы 13 производится подъем верхних пустотообразователей 3, Поднимаясь, траверса упорами 12 поднимает передние концы верхних пустото-. образователей, при...
