Номер патента: 1610401

Опубликовано: 30.11.1990

Авторы: Гуляков, Ефремов, Лукашенко, Мастушкин, Санников

МПК: G01N 3/56

Метки: износ, испытания, труб

...на опорах 3, основной нагружающий элемент 4, выполненный в виде эксцентрикового ролика, установленного на оси 5. Устройство смонтировано на основании 6 с закрепленными на нем дополнительными нагружающими элементами 7. Кроме того, устройство содержит вал 8 и привод 9 вращения. В отверстия 10 дисков 1 устанавливаются контробразцы 11, выполненные в виде кольцевых кпнтртел (модели промежуто чной опоры). В отверстия контробразцов устанавливаются образцы 12 (трубы). Устройство работает следующим ОбраЗОМ,Включается привод 9 вращения, Через вал 8 вращение передается на диски 1, которые, совместно вращаясь вокруг оси Ь вращения. перемещают образцы 12 и контробразцы 11 г 1 О окружности. В ходе такого перемещения образцы 12 последовательно...

Номер патента: 1604396

Опубликовано: 07.11.1990

Авторы: Авдонин, Лукашенко, Маслов, Мусабеков, Никитина, Садыков, Спивак, Уфимцев, Щербань

МПК: B01D 19/04

Метки: гашения, пены

...к цветнойметаллургии и может быть использовано в производстве глинозема при гашении пены концентрированных щелочно-алюминатных растворов. Цельюизобретения является снижение распада пеногасителя при аналогичной степени пеногашения.Сущность изобретения заключается в том, что при гашении пены концентрированных щелочноалюминатных растворов путем введенияреагента-блоксополимера метилгидридсилоксана или метилэтилгидридсилоксана и аллилбутилового эфира полиоксиэтилен-полиоксипролиленгликоля едварительно перед введенит гелийнеоновым лазером5-10 с, 1 табл Включают мешалку с большим числомоборотов и перемешивают раствор втечение 1-20 мин. За это время в агтаторе образовывается пена, котораячерез край сливного устройства неретекает в цилиндр....

Номер патента: 1595855

Опубликовано: 30.09.1990

Авторы: Аверьянов, Быльев, Зайд, Закиров, Лебедев, Лукашенко, Шахмаева

МПК: C08G 77/24

Метки: атома, гидридными, группами, дигидроксиорганосилоксанов, кремния

...Послесушки и отделения от СаС 1 получают150 г (96) целевого продукта,П р и м е р 3. В условиях примера1 в раствор 70,9 г НаСОв 330 гводы при 10 С прикалывают смесь, состоящую из 100 г (85 мол,) МТФПДХСи 9,6 г (15 мол.Ж) МДХС. По окончанииприкапывания реакционную смесь перемешивают еще 30 мин при 25 ОС. Послесушки получают 78,4 г (984) целевогопродукта.П р и м е р 4. В условиях примерав раствор 86,11 г НаСО в 540 гводы при 5 С прикапывают смесь, состоящую иэ 100 г (70 мол.Ъ) МТФПДХСи 23,36 г (30 мол.Ж) МДХС. По окончании прикапывания смесь перемешивают еще 30 мин при 25 С. После сушкиполучают 83,5 г (96) целевого продукта,4П р и м е р 5 (контрольный),В условиях примера 1 в раствор84 г БаСО в 650 г воды при 15"Сприкапывают смесь,...

Номер патента: 1576027

Опубликовано: 07.07.1990

Авторы: Бродский, Калинкевич, Лукашенко, Немировская, Хлебникова, Хмельницкий

МПК: A01F 25/00

Метки: картофеля, качества

...интенсивного газовыделения прогнозируют возможную продолжительность хранения. Степень поражения С и глубину поражения Г определяют по измеренным содержаниям в газовой фазе этанола, ацетона и метилэтилкетонаК Ко ОС= --- Г= -эт - Кэт К ацччэк - К ацэчэко )эт - Кэт К ацчаэк - К ац+мэко ээгде Кэт, Кэт, Кэт - КОНЦЕНТра ЦИИ ЭТа НОЛЯ СОответственно в пробе анализируемой партии, пробе из партии полностью здорового и полностью пораженного картофеля; К ацочэк, К ац+мэк, - СУММаРНЫЕ КОНЦЕНТРаЦИИК ац+чэк аЦЕТОНа И МЕТИЛЭТИЛКЕТОна в пробе из анализируемой партии, пробе из партии полностью здорового и полностью пораженного картофеля.Пример. Анализируют две партии картофеля перед закладкой их на хранение. Для этого определяют газовыделение для...

Номер патента: 1369131

Опубликовано: 07.07.1990

Авторы: Афанасенко, Бахтеев, Бутырская, Гурьев, Иосилевич, Коробов, Коровин, Костюков, Лесков, Лукашенко, Макаров, Межеричер, Михайлов, Немчинов, Нескоблинов, Нефедков, Пожиток, Тыра, Шульгай

МПК: B28B 7/24

Метки: кассетно-конвейерная, линия

...при помощи гид. роцилиндра 20, перемещаю)цего штанги 17 с клиновидными участками 18, поднимается до тех пор, пока верхний уровень направляющих роликов 4 не совпадет с верхним уровнем рочнков рольганга 24. При этом форма 3 с двумя изделиями приподнимается рольга игом 1 над опорныл)и поверхностями виброамортизаторов 2, на которые онг опиралась во время операции формования и предварительной термообрзботки Одновреленно производится сцепление устройства 7 при помощи звтосцепки с формой 3. Далее прц помощи механизма перемещения 26 форма 3 с изделиями перемешается последовательно по рольгангам 1 и 24 в промежуточную камеру дозрезг)1 ия 23, а устройство 7 при этом, перемешаясь вслед за формой 3 по рольгацгу 1, Очищает наружные 5 щиты...

Номер патента: 1562666

Опубликовано: 07.05.1990

Авторы: Лукашенко, Свидерский

МПК: G01B 3/56

Метки: калибр, конических, поверхностей, предельный, универсальный

...- калибр-втулка, общий вид;на фиг,4 - вид Б на фиг.3,Калибр состоит из рукоятки 1 (вслучае необходимости) и контрольнойповерхности в виде усеченного конуса,выполненного как измерительная пробка 2 для внутренних конических поверхностей и как втулка 3 для наружных. Один иэ торцов усеченного конуса выполнен наклонным под углом у,определяемым по формулеЕ к у = агс 1 т ---х 7, к+Р где Е - базорасстаяние калибра длякизделия самого грубого квалитета точности иэ выбранного диапазона;ЗОх - уклон конуса;Р - диаметр конуса в сечении.На наклонном торце нанесены риски, причем одна из них совпадает с сечением конуса, а остальные нанесены на расстояниях от нее вдоль оси конуса, 35 соответствующих базорасстояниям разных квалитетов точности.Контроль...

Номер патента: 1562048

Опубликовано: 07.05.1990

Авторы: Лукашенко, Просветов, Санников

МПК: B21D 39/06

Метки: вальцовка

...5 и трубной решеткой 9, стержни 5 начинают поворачиваться вокруг оси 6 (на фиг. 1 против часовой стрелки), преодолевая сопротивление пружин 7 и не препятствуя осевому перемещению корпуса 4 вместе с роликами 2.Таким образом, из начального положения (фиг. 1), когда угол поворота стержней 5 равен 0, вальцовка занимает положение (фиг. 3), когда угол поворота стержней 5 находится внутри интервала 0 - 90. При дальнейшем вращении веретена 1 корпус 4 вальцовки с роликами 2 совершает дальнейшее перемещение в осевом направлении до тех пор, пока верхняя часть корпуса не упрется в торец трубы 8. При этом стержни 5 повернутся вокруг оси 6 на угол 10 15 20 25 30 35 40 45 90. В этот момент развальцовка прекращается, веретену сообщают вращение в...

Номер патента: 1542715

Опубликовано: 15.02.1990

Авторы: Дашук, Ковтун, Лукашенко, Соколов

МПК: B23H 1/00, B23H 7/38

Метки: диэлектриков, электроэрозионной

...методам обработки, в частности касается электроэрозионнойобработки диэлектриков.Цель изобретения - повышение точностиобработки путем стабилизации положенияразряда магнитным полем,На фиг. 1 показана схема размещенияэлектродов относительно обрабатываемой заготовки; на фиг. 2 - схема подключения электродов к источнику напряжения.Обрабатываемая заготовка 1 размещенана держателе 2, над поверхностью которогоразмещены электроды - анод 3, катод 4.Шинопровод 5 анода размещен вдоль участка обработки параллельно линии разряда. 15Источник напряжения содержит накопительную емкость 6, тиристор 7, высоковольтный импульсный трансформатор 8, диод 9,накопительные высоковольтные конденсато ры 10, разрядник 11. Подключение источника к электродам 3, 4...

Номер патента: 1541222

Опубликовано: 07.02.1990

Авторы: Журавлев, Зайд, Лебедев, Лукашенко, Фридланд

МПК: C08G 77/32

Метки: водорастворимого, гидрофобизатора

...г воды, По окончании прикапывания смесь перемешивают еще4 г в течение 2 ч при температуре кипения 4смеси. В результате получают 90,5 г прозрачного водно-спиртового раствора органосиликоната натрия,.свойства которого приведены в табл. 2.П р и м е р 2, В условиях примера 501 в колбу помещают 20 г К,ы= ДОС, свойства которого приведены в табл.1(опыт 2). Затем в колбу добавляют 14,0 г этилового спирта, после чего прикапывают раствор 10,37 г БаОН в 55 М,9 г воды. По окончании прикапывания смесь перемешивают еще в течение 2 ч при температуре кипения смеси, В результате получают 92,8 г водно-спиртового раствора органосиликоната натрия,П р и м е р 3, В условиях примера 1в колбу помещают 20 г с,м -ДОС (табл.1,опыт 4), Затем в колбу добавляют 9,1...

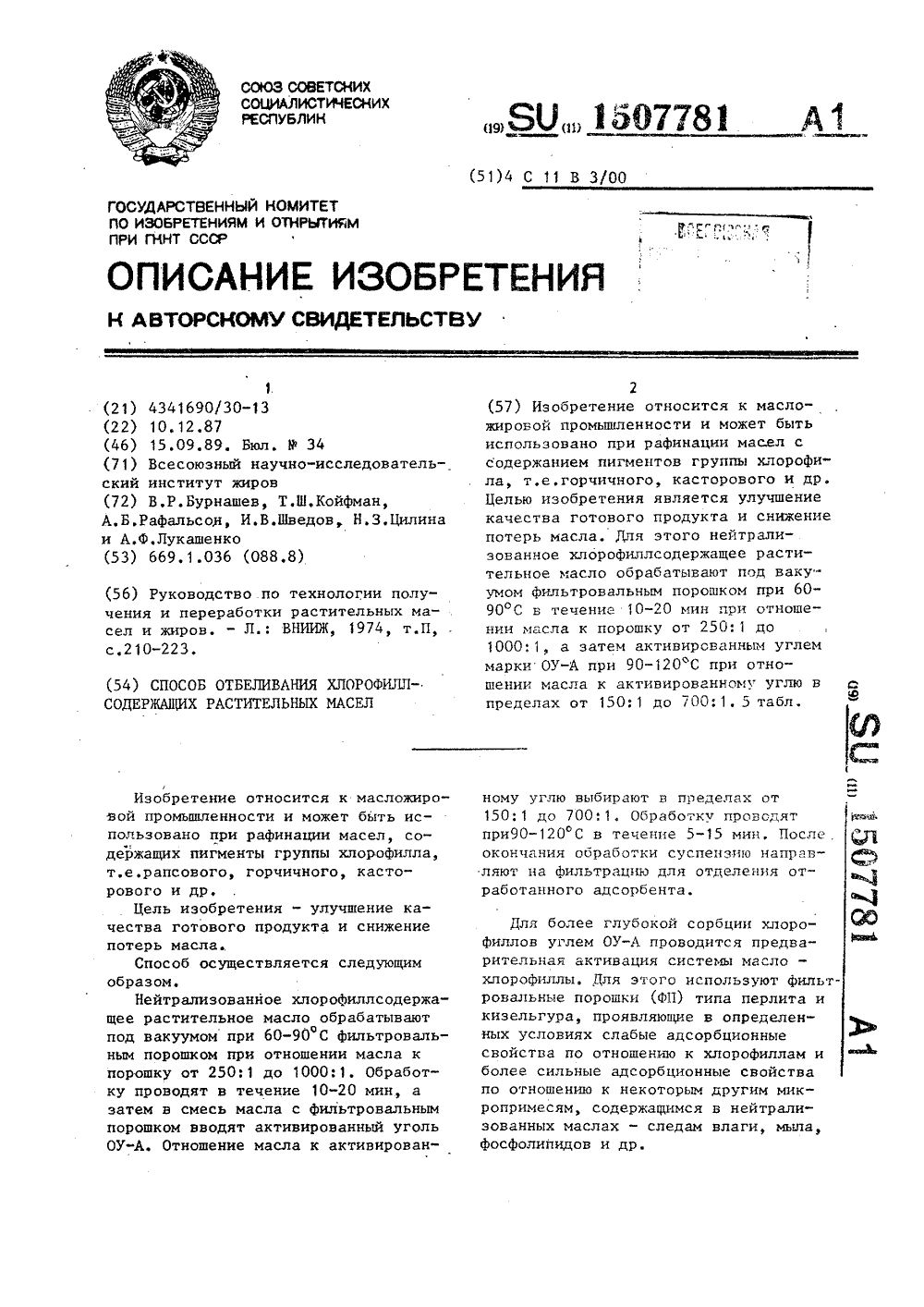

Номер патента: 1507781

Опубликовано: 15.09.1989

Авторы: Бурнашев, Койфман, Лукашенко, Рафальсон, Цилина, Шведов

МПК: C11B 3/00

Метки: масел, отбеливания, растительных, хлорофиллсодержащих

...снизить содержание хлоро 1Филлов, увеличить выход масла на О,б и улучшить его качествоП р и и е р 2. 1 кг нейтрализо ванного касторового масла нагреваютпод вакуумом до 60 С, после чего вонего вводят кизельгур Кв количестве 4,00 г (отношение масла к кизельгуру 250;1). Обработку проводятв течение 10 мин, затем смесь маслас кизельгуром нагревают до 90 С и обрабатывают 6,67 г активированногоугля ОУ-А. Продолжительность обработки составляет 5 мин, отношение маслак активированному углю 150:1. Послеобработки масло отделяют от адсорбента путем Фильтрации. Выход рафинированного отбеленного масла 99,0(по прототипу 98,8 ),Основные качественные показателиисходного и рафинированного по предлагаемому и известному способам маселприведены в...

Номер патента: 1505764

Опубликовано: 07.09.1989

Авторы: Жоров, Кузнецов, Лукашенко, Санников

МПК: B24B 39/00

Метки: отверстий

...коэффициент меньше 0,05, то расстояниемежду рядами шариков увеличивается, что приводит к увеличению высоты выступов за пределы половины минимального зазора, т.е. установка трубы в отверстие становится невозможной.Если же коэффициент больше 0,15, то расстояние между рядами шариков уменьшается настолько, что высота кольцевых выступов значительно меньше половины минимального зазора, а следовательно, снижаются герметизирующая способность и прочность соеди нений.Последующие испытания образцов соединений показывают, что герметичность соединений, в отверстиях решеток которых сформированы кольцевые выступы, в среднем в два раза больше, чем для гладких соединений, прочность соединения с кольцевыми выступами увеличилась в среднем в 2,5 раза...

Номер патента: 1504636

Опубликовано: 30.08.1989

Авторы: Авраменко, Бродовой, Лукашенко, Палатник, Равлик

МПК: G01R 33/04

Метки: головки, магнитного, магнитной, напряженности, поля, тонкопленочной

...элемент выполнен в виде набора магнитотвердых пленок, например пленок Со-Сг, обладающих прямоугольной петлей гистерезисаи различными коэрцитивными силами.На чертеже изображена блок-схемаустоойства для измерения напряженности поля ТМГ.Устройство содержит магниточувствительный элемент 1, индикаторное устОройство 2 и блок 3 обработки данных.Магниточувствительный элемент 1представляет собой набор тонких ферромагнитных пленок, осажденных нанемагнитную подложку, например пленок Со-Сг, обладающих прямоугольнойпетлей гистерезиса и различными коэрцитивными силами НИзмерение напряженности поля вбли"зи зазора ТМГ производят следуюшим 40образом,Пленки 1 располагают в порядке .возрастания Н и предварительно насмагничивают постоянным полем....

Номер патента: 1500340

Опубликовано: 15.08.1989

Авторы: Гришагин, Давыдов, Лукашенко, Никитин, Редькин, Усачев, Феликсов, Шефер

МПК: B01D 17/06

Метки: аппарат, воды, нефти, подготовки, совместной

...штуцер 2 поступает в распределительную камеру, а затем в каналы, образованные стенка ми емкости 1, перемычками 7, наклонными полками 8 и вертикальной перегородкой 6.В камере и каналах она разделяется на свободную воду и частично обезвоженную эмульсию (нефть) Эмульсия через отверстия 9 в 40 перемычках 7 поступает в зону раздела фаз рабочей камеры, образованной перемычками 7 и наклонными полками 8, перегородками 5 и 6. Полки 8, выполненные наклонными, не заиливаются, а отверстия 10 обеспечивают отток воды, выделяющийся при разрушении эмульсии в распределительной камере.Вывод свободной воды из распределительной камеры осуществляется следующим образом. Основной поток воды движется под перегородкой 5, соединяясь со струями, истекающими...

Номер патента: 1480931

Опубликовано: 23.05.1989

Авторы: Гуляков, Ефремов, Жоров, Кузнецов, Лукашенко, Просветов, Санников

МПК: B21D 39/06

Метки: развальцовки, труб

...Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101Изобретение относится к обработке металлов давлением и может быть использовано для деформирования труб.Целью изобретения является расширение технологических возможностей за счет обеспечения развальцовки труб на длине, превышающей длину рабочих роликов.На чертеже изображено предлагаемое Устройство работает следующим образом.Сепаратор 7 с роликами 8 устанавливают в трубу (не показана), и корпусу 2 сообщают вращение, которое через ведущий 4 и ведомый 5 диски передается коническому веретену 6. Ролики 8, получая вращение от веретена 6, обкатывают...

Номер патента: 1480847

Опубликовано: 23.05.1989

Авторы: Гришагин, Клейменов, Лукашенко, Никитин, Редькин, Усачев, Шефер, Щелоков

МПК: B01D 17/04

Метки: аппарат, воды, нефти, подготовки, совместной

...Закрученный периферийный поток, поднимаясь между внутренней стенкой гидро- циклона 9 и наружной стенкой сливного патрубка 16 в нефтянудо зону аппарата, переливается через верх гидроциклона, попадает на наклонную полку 15 и стекает по ней до уровня границы раздела фаз нефть - вода на прием питающего патрубка 10. Происходит возврат части необработанного переходного слоя на повторную обработку. Бьдделившаяся в результате работы гидроциклона 9 сточная вода через разгрузочную насадку 17 выводится на дно аппарата. Вся отделившаяся от нефти сточная вода собирается в нижней части аппарата и через штуцер 5 выводится в водовод сточной воды (не показан).Количество гидроциклонов с питающими патрубками на уровне границы раздела нефть - вода,...

Номер патента: 1480846

Опубликовано: 23.05.1989

Авторы: Гришагин, Лукашенко, Маркелов, Редькин

МПК: B01D 17/04

Метки: сепаратор, трехфазный

...предварительно обезвоженной нефти. Пространство между эжекторами 16, неАтесборной камерой 6 и полкой 12 загерметизировано заглушкой 19, Внутри отсека 13, сАормированного днищем 9 неАтесборной камеры 6, заглушкой 19 иполкой 12, размещено перемешивающееустройство в виде трубопровода 20,оканчивающегося соплами 21, направленными в сторону эжекторов 16, и соединенного с патрубком 22 ввода предварительно обезвоженной нефти, 50Трехфазный сепараторработает следующим образом,Нефтегазовая смесь через штуцер 2.поступает в корпус 1, где происходятотделение газовых пузырей и одновременное выделение из эмульсии газа иводы. При этом на границе раздела фаэпроисходит образование и накоплениепереходного слоя. Предварительно,обезвоженная нефть переливается...

Номер патента: 1477711

Опубликовано: 07.05.1989

Авторы: Григорьев, Калинин, Клюшин, Крылов, Лукашенко, Малашенко, Рустемов, Туляев, Чеснокова

МПК: C04B 28/08

Метки: закладочная, смесь

...в 28- и 60-суточном возрасте твердения.Из результатов лабораторных испы таний видно, что использование спеков а 3 известняка с хвостами сухой магнитной сепарации в качестве активизатора . ф твердения в составе закладочной Юфан смеси, содержащей молотый доменный Ива гранулированный шлак, инертный наполнитель и воду, способствует повьппению прочности. Спек получают путем термообработ 0ки при 1100-1150 С композиции, состоящей из 707 известняка и 302 хвос" тов сухой магнитной сепарации обогащения железных руд, Продукт спекания известняка и хвостов сухой магнитной сепарации обогащения железных1477711 0,74"1,5254)98-57)8Остальное Содержание компонентов, мас.ЗаклаПодвижность УдобоКоэффициент Прочность нри сжатии, МПа,в...

Номер патента: 1476157

Опубликовано: 30.04.1989

Авторы: Выползов, Гусев, Калинин, Лукашенко, Малашенко, Рустемов, Туляев

МПК: E21F 15/00

Метки: закладочной, смеси, состав

...представлен зерновой состав песка.Активизатор твердения закладочной смеси получен обжигом двухкомпонент ной сырьевой смеси в соотношении известняк 697 и хвосты мокрого маг", нитного обогащения железных руд 317. Химические составы компонентов приведены в табл.2, 20Химический состав двухкомпонентной сырьевой шихты следующий, мас.7: 39,18 + 4 Я,79 СаО; 11,65 + 13,05810;2,68 + 4,01 А 10 З; 4,22 + 5,90 Ре;4,51 + 5,76 ГеО ; 1,73 + 1,85 РеО; 25 3,80 + 4,48 МяО; 5,26 + 6,50 Б;28,4 + 30,40 п,п.п.Предварительно подсушенные компоненты дозировались и смешивались в течение 0,5 ч в лабораторном смеси О теле. Полученная смесь увлажнялась до 5-77 и брикетировалась при удельном давлении 4,5-5,0 МПа. Брикеты обжигались в лабораторной печи в инт тервале...

Номер патента: 1475685

Опубликовано: 30.04.1989

Авторы: Бабич, Березняк, Карпушин, Кумченко, Лукашенко, Спицкий, Филимонов

МПК: A62C 13/22

Метки: газогенератор, огнетушителя, порошкового

...и со пус закрыт крышкой с во лем 6. Соосно корпусу 1 и ного сопла 4 расположено для охлаждения газов, кот тавляет собой лабиринт из но расположенных камер. М мераимеет на выходе в ваться в средствах порошковоаэрируя его и отдавая ему часть теплоты. Другая часть газа проходит через тангенциальные сопла 12 и, закручиваясь, поднимается к выходу иэ камеры 8. В этот поток подается аэрированный порошок и при движении уже двухфазного потока происходит интенсивный теплообмен газа с ,порошком, а также двухфазной смеси со стенками камер 7 и 8, Поглощая ,тепло, порошок 11 разлагается с об,разованием газообразных продуктов ;разложения,.что позволяет за счет снижения температуры продуктов горе- ния увеличить количество вытесняющего газа. При...

Номер патента: 1473882

Опубликовано: 23.04.1989

Авторы: Гуляков, Лукашенко, Санников

МПК: B21D 39/06

Метки: развальцовки, труб

...наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1011Изобретение относится к обработке металлов давлением и может быть использовано для закрепления труб в трубных решетках теплообменных аппаратов.Цель изобретения - повышение надежности и улучшение условий эксплуатации.На чертеже изображено предлагаемое устройство продольный разрез,Устройство состоит из сепаратора 1, в окнах которого размещены конические вальцующие ролики 2, оси каждого из которых лежат в одной плоскости с осью сепаратора, и конического веретена 3, установленного внутри сепаратора 1. На конической поверхности веретена выполнена спиральная накатка 4. Устройство работает следующим образом После установки сепаратора 1 с роликами 2 в...

Номер патента: 1472451

Опубликовано: 15.04.1989

Авторы: Лукашенко, Хайлович

МПК: C02F 1/40

Метки: вод, сточных

...отведения очищаемых и очищенных сточных вод, трубопроводами 8 и 9 соответст 20 венно для загрузки и выгрузки фильтрующего материала, трубопроводами 0, 11 и 12 для подачи пара, воздуха и . паровоздушной смеси. соответственно.Узел регенерации состоит из герметично закрытого бункера 13 для приема фильтрующего материала, приспособления 14 для отжима, с заслонкамидозаторами 15 и емкости гидротранс" портера 16 для приема отрегенерированной загрузки. Бункер 13 снабжен симметрично расположенными гибкими шлангами 17 на расстоянии, равном не более половины радиуса цилиндри,ческой части бункера 3 разной длины, 35 ;определяемой из расчета, чтобы них- :ний конец шланга 17 в свободном поло 14724510 водяной пар с интенсивностью не менее 5,3 лс/м для...

Номер патента: 1465157

Опубликовано: 15.03.1989

Авторы: Ефремов, Жоров, Лукашенко, Пастушенко, Санников

МПК: B21D 39/06

Метки: вальцовка

...коническое веретено 2 с возможностью контакта с роликами 3, размещенными в окнах 4 вкладышей 5, которые расположены в пазах сепаратора 6 и,жестко соедине ны с упорами 7, опирающимися на поверхность трубной решетки 8.Вальцовка заводится в обрабатываемую трубу 9 до момента возникновения контакта между шариками на упорах и поверхностью трубной решетки 8 Коническому веретену 2 сообщается вращательное движение, так как веретено находится в контакте с роликами 3, последние начинают вращаться и обкатывать внутреннюю поверхность трубы 9, что приводит к круговому движению вокруг оси трубы сепаратора 1, внутри которого находятся вкладыши 5, жестко связанные с упорами 7. Упоры 7 с шариками находясь в точечном контакте с трубной решеткой 8,...

Номер патента: 1459778

Опубликовано: 23.02.1989

Авторы: Гуляков, Ефремов, Лукашенко, Самохвалов, Санников

МПК: B21D 39/06

Метки: вальцовка

...4 при этом находятся в промежуточном положении между рабочей поверхностью веретена 2 и поверхностью трубы 5 (фиг. 3).После сообщения веретену 2 вращательнпго движения оно начинает затягиваться кОническими роликами 3 благодаря развернутости последних на угол относительно оси веретена. В процессе самозатягивания веретено 2 начинает перемещаться в осевом направлении (на фиг. 3 - вниз), раздвигая конические 3 и цилиндрические ролики 4, Поскольку ролики лишены возможности первмещаться в осевом направлении (их удерживает от этого сепаратор 1), то в процессе осевого перемещения веретена 2 (при увеличении диаметра веретена 2 в плоскости его контакта с цилиндрическими роликами 4) цилиндрические ролики 4 как и конические 3 вынуждены перемещаться...

Номер патента: 1433547

Опубликовано: 30.10.1988

Авторы: Лукашенко, Намазбаев, Сальников

МПК: B21D 9/05

Метки: изогнутых, труб

...зажима и раэжима захватовне показаны.Склад-контейнер 4 для обработанныхтруб 20 расположен в прияике нюкеуровня полаЭто условие обеспечивает нахождение склада-контейнера в зонедействия манипулятора 3 и исключаетвозможность помехи для иэгибаемой встанке 1 трубы, Поворотная опора 5(фиг.1 и 2) служит для размещения наней загружаемой в станок 1 трубытэаготовки на время операции загрузки(привод поворота не показан),Установка работает следующим образом,Поворотная опора 5 перед операциейзагрузки разворачивается продольно состанком 1. Труба-заготовка 14, подлежащая загрузке, находится в исходнойпозиции 15 склада-накопителя 2, Каретка 17 манипулятора 3 перемещается попорталу к удаленному от гибочного узла станка 1 концу накопителя 2. Вэтом...

Номер патента: 1393340

Опубликовано: 07.05.1988

Авторы: Гайдаш, Лукашенко

МПК: A01C 17/00

Метки: орган, рабочий, разбрасывателя, сыпучих, удобрений, центробежного

...при заданной частоте вращения 30 (и) диска 1. Для сохранения постоянной частоты вращения, в случае изменения передаваемого момента вращения через вал. 3, служит наличие жидкости 5 с твердыми включениями 6 н полости 4 лопаток 2. Известно, что при вращении диска 1 появляется кинетическая энергия 1Е=-уУю(1) 40 2 пкмомент инерции тела;частота вращения диска; масса тела; 45 центр (радиус) приложения вращающей массы. т.еквадрат частоты вращения находится в обратной пропорции от квадрата приложения центра вращающихсямасс. При вращении диска 1 жидкость 5с телами 6 перемещаются под действи-ем центробежных сил н крайнее максимальное положение, не нарушая равномерную работу раэбрасынателя,В случае снижения крутящего момента, подаваемого на...

Номер патента: 1388942

Опубликовано: 15.04.1988

Авторы: Лукашенко, Майборода, Палатник, Равлик, Рощенко

МПК: G11B 27/22

Метки: визуализации, головок, магнитных, полей, рассеяния

...Государственноо комитета СССР по делам изобретений и открытии3035, Москва, Ж - 35, Ра инская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужго)од, ул. Проектная, 4 Изобретение относится к магнитной метрологии, в частности к контролю качества магнитных головок.Целью изобретения является повышение чувствительности.На фиг. 1 представлена схема взаимного расположения пленки с полосовыми доменами и полусердечников магнитной головки с дефектом - параллельным смещением полусердечников друг относительно друга. Способ осуществляют следующим образом.В зону действия полей рассеяния магнитной головки (МГ) 1 помещают пленку 2 с полосовыми доменами, предварительно размагниченную переменным полем, ориентированным в плоскости...

Номер патента: 1368072

Опубликовано: 23.01.1988

Авторы: Лукашенко, Прущак, Санников

МПК: B21D 39/06, B21D 39/10

Метки: вальцовка, труб

...направлении до контакта Р 5 с направляющими 2 и с поверхностью Т 8, 2 ил,Затем сепаратор 3 перемещают относительно направляющих 2 вверх так,чтобы ролики 5 оказались напротивконического участка а, образованно го направляющими 2, При этом ролики 5 смещаются в радиальном направ"ленни к центру устройства. В такомположении устройство вставляетсяв трубу 8 до упора буртика сепаратора 3 в торец трубы 8. После чего,удерживая сепаратор 3 от перемещения,перемещают направляющие 2 с веретеном 1 в осевом направлении до момента плотного контакта первого рядароликов 5 с поверхностями направляющих, рабочая поверхность которыхобразована дугой того же радиуса,. чтои образующая рабочей поверхностироликов, и с поверхностью трубы, В,этот момент сепаратор 3...

Номер патента: 1365127

Опубликовано: 07.01.1988

Автор: Лукашенко

МПК: G11C 11/00

Метки: запоминающее

...закрываются транзистор ключа 7 и со К КК = - , ---- сопротивление этой2 КЗГ,цепи в предложенномустройстве;К - сопротивление открытоготранзистора ключа 7 разряда. 45 50 Формула изобретения Запоминающее устройство, содержащее входные усилители, информационные входы которых являются адресными входами устройства, дешифратор, информационные входы которых соединены с выходами входных усилителей, регистр хранения, информационные входы ответствующий ключ 6. При этом потенциал выхода преобразователя 1 О равеннулю и н одной из ячеек 4 памяти сохраняется заряд. С приходом нечетноготактового импульса высокого уровня спреобразователя 11 и благодаря ис"пользованию МДП-нарактора в ячейке 4памяти формируется накопление заряда:быстро открывается...

Номер патента: 1360676

Опубликовано: 23.12.1987

Авторы: Зотов, Королева, Лукашенко, Столляр, Филоненко, Шоль

МПК: A01K 39/00

Метки: кормораздатчик, птицы

...предприятие, г. Ужгород, троектнан. 4Изобретение относится к устройствам для раздачи кормов, преимущественно на цтицеводческих фермах.Цель изобретения - обеспечение нормированного кормления птицы,На фиг. 1 изображен кормораздатчик, поперечный разрез; на фиг. 2 - траспортирующий орган кормораздатчика, продольный разрез.Кормораздатчик содержит кормовой бункер 1, соединенный с дозатором 2, замкнутый кормовой желоо 3 с расположенным в нем гибким тяговым органом 4, на котором к опорам 5 шарнирно закреплены скребки 6, Каждый скребок 6 выполнен в виде пластины, имеющей у основания ограничитель поворота 7, а с противоположной стороны - перпендикулярно установленный козырек 8. При этом сопряжение козырька 8 со скребком 6,...

Номер патента: 1356040

Опубликовано: 30.11.1987

Авторы: Лукашенко, Потапов, Работяга

МПК: H01J 61/80

Метки: капиллярного, лампа, разряда, скользящего

...торцу камеры 3. Значительнаяинтенсивность свечения в направленииоптической оси лампы обеспечиваетсябольшой оптической толщиной излучающего слоя плазмы в этом направлении.Коаксиальное расположение канала разряда относительно обратного токопровода 8 и источника 1 питания, расположенного на внешней поверхности разделительного диэлектрика 2, обеспечивает минимальную индуктивность разрядного контура, которая позволяетдобиться большой скорости вклада вразряд электрической энергии и, соответственно, большой светоотдачи.Кроме того, напыленный на внешнююповерхность кварцевой разрядной камеры 6 обратный токопровод 8 является также отражающей поверхностью,возвращающей в канал разряда энергию,излученную в направлении, отличномот направления...
