Установка для усталостных испытаний образцов материалов

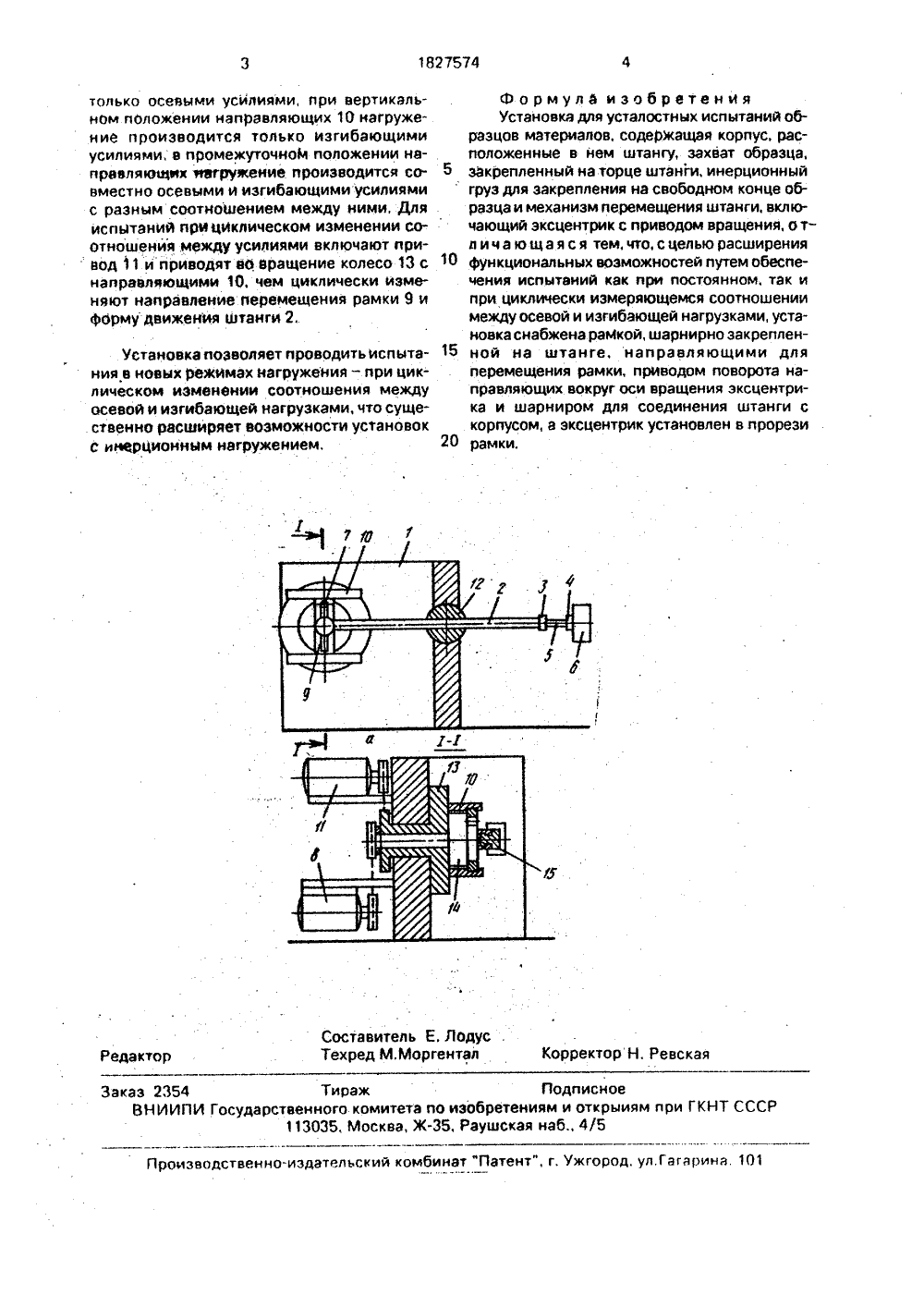

союз советскихСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Ы 827574 А 1 1)5. О 01 й 3/3 ГОСУДАРСТВЕННОЙ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф 7) Изобретение отн технике, к установкам таний образцов матер ния - расш ирен и возможностей путем о как при постоянном, та ющемся соотношении ющей нагрузками. Уста 1, штангу 2, захваты 3 и ный груз б, зксцентрик ния, рамку 9, направля осится к испытательной дляусталостных испыиалов. Цель изобретее функциональных беспечения испытаний к и циклически изменя- между осевой и изгибановка содержит корпус 4 образца 5, инерцион, приводы 8, 11 врэщеющие 10. 1 ил,о-исследеханики ательскии маркшейССР9.СТНЫХ ИСИАЛОВ ьство С /32, 198 СТАЛО МАТЕР ине сво 1(71) Всесоюзный научнинститут горной геомдерского дела(54) УСТАНОВКА ДЛЯПЫТАНИЙ ОБРАЗЦОВ Изобретение относится к испытательтехнике, к испытаниям на прочность. Целью изобретения является расширение функциональных возможностей путем обеспечения испытаний как при постоянном, так и при циклически изменяющемСя соотношении между осевой и изгибающей нагрузками.На чертеже представлена схема установки, общий вид(а) и сечение по плоскости- ) общего вида (б).Установка содержит корпус 1, расположенные в нем штангу 2, захваты 3 и 4 образцз 5, закрепленные на торце штанги,рционный груз б для закрепления на бодном конце образца, и механизм пе- ремещения штанги, включающий зксцентрик 7 с приводом 8 вращения.Установка снабжена рамкой 9, шарнирно закрепленной на штанге направляющими 10 для перемещения рамки 9, приводом 11 поворота направляющих вокруг оси вращения зксцентрика, и шарниром 12 для со.единенияштанги 2 с корпусом 1, а зксцент. рик 7 установлен в прорези рамки 9.Привод поворота направляющих выполнен в виде двигателя 11, связанного с коле. сом 13. на котором закреплены направляющие, Зксцентрик 7 установлен на колесе 14, связанном с двигателем 8, Штанга 8 соединена с рамкой 19 посредством шарнира 15.Установка работает следующим образом,Включают привод 8 и приводят во вращение зксцентрик 7. Рамка 9 перемещается возвратно-поступательно вдоль нап ра вляющих 10. Рамка 9 перемещает штангу 2 и захваты 3, 4 с образцом 5 и грузом б, в результате чего груз б нагружает образец 5 инерционными усилиями. Соотношение между осевой.и изгибающей нагрузками задается положением направляющих 10: в изображенном положении штанга 2 совершает возвратно-поступательные перемещения и нагружение образца осуществляется1827574 Составитель Е. ЛодусТехред М. Моргентал актор рректор Н. Ревск Заказ 2354 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открыиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат Патент", г. Ужгород, ул.Гагарина. 10 только осевыми усйлиями, при вертикальном положении направляющих 10 нагружение производится только изгибающими усилиями, в промежуточноМ положении направляющих ттегруяжние производится совместно осевыми и изгибающими усилиями с разным соотношением между ними. Для испытаний при цйклическом изменении соотношенйя между усилиями включают привод 11 и приводят во вращение колесо 13 с направляющими 10, чем циклически изменяют направление перемещения рамки 9 и форму движения штанги 2. Установка позволяет проводить испытания в новых режимах нагружения - при циклическом изменении соотношения между осевой и изгибающей нагрузками, что существенно расширяет воэможности установок с инерционным нагружением. формула изобретения Установка для усталостных испытаний образцов материалов, содержащая корпус, расположенные в нем штангу, захват образца, 5 закрепленный на торце штанги, инерционныйгруз для закрепления на свободном конце образца и механизм перемещения штанги, включающий эксцентрик с приводом вращения, о тл и ч а ю щ а я с я тем, что, с целью расширения 10 функциональных воэможностей путем обеспечения испытаний как при постоянном, так и при циклически измеряющемся соотношении между осевой и изгибающей нагрузками, установка снабжена рамкой, шарнирно закреплен ной на штанге, направляющими дляперемещения рамки, приводом поворота направляющих вокруг оси вращения эксцентрика и шарниром для соединения штанги с корпусом, а эксцентрик установлен в прорези 20 рамки.
