Установка для испытания образцов горных пород

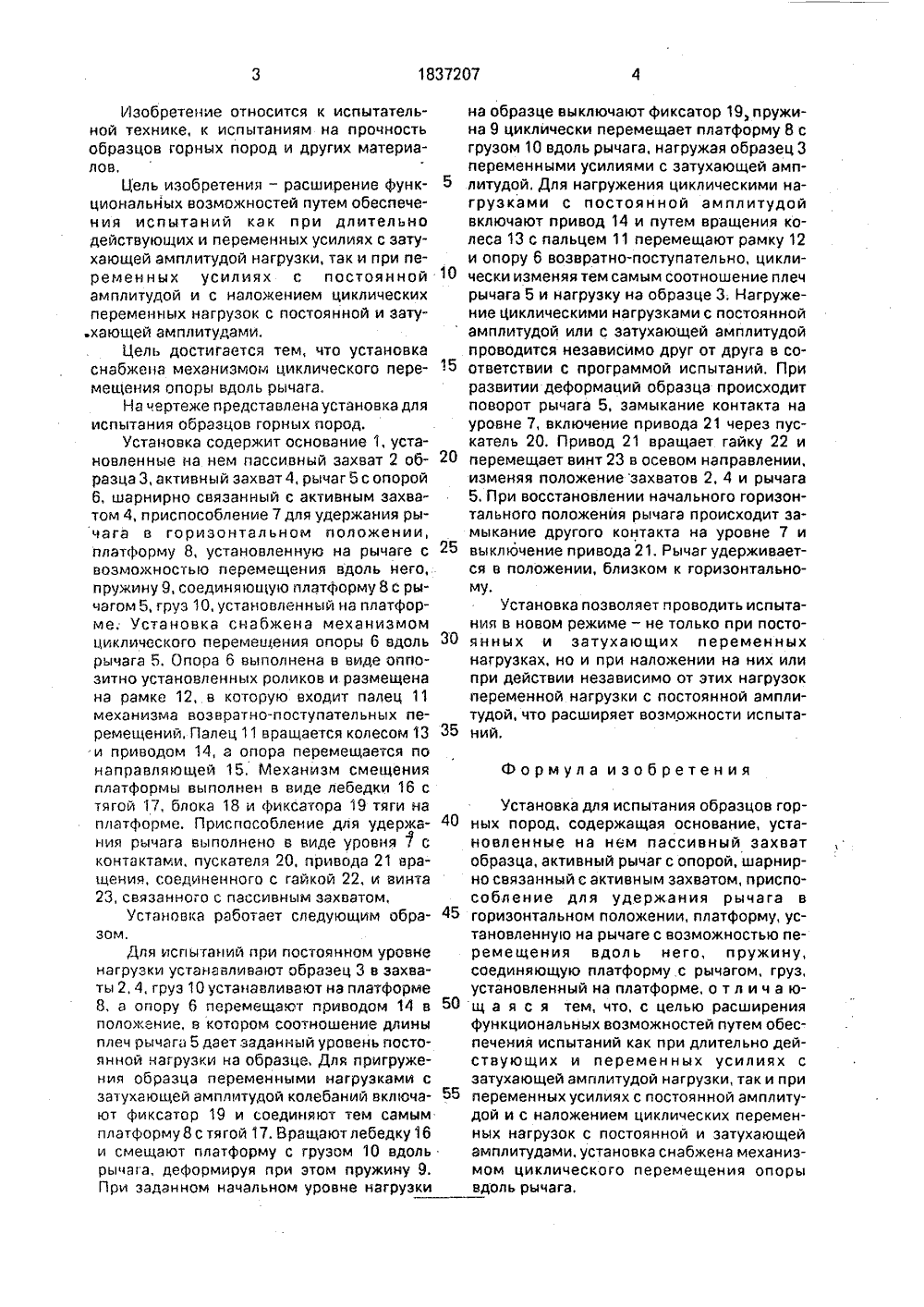

)5 6 01 И О УДАРСТВЕННОЕ ПАТЕНТНООМСТВО СССРПАТЕНТ СССР) ИСАНИЕ ИЗОБРЕТЕНИ) 30.08.93. Бюл, М 32 ) Всесоюзный научнотитут горной геомех ского дела) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБЗЦОВ ГОРНЫХ ПОРОД) Изобретение относится к испытательтехнике, а именно к установкам для ытэния образцов горных пород, Целью бретения является расширение функциЫ 1837207 А 1 ональных возможностей путем обеспечения испытаний как при длительно действующих и переменных усилиях с затухающей амплитудой нагрузки, так и при переменных усилиях с постоянной амплитудой и с наложением циклических переменных нагрузок с постоянной и затухаощей амплитудами. Установка содержит основание 1, захваты 2, 4, рычаг 5, приспособление 7 для удержания рычага 5 в горизонтальном полокении, платформу 8, пружину 9, груз 10, механизм 11 возвратно-поступательного перемещения, рамку 12, колесо 13 с приводом 14, лебедку 16 с тягой 17, блок 18 с фиксатором 19, пускатель 20, привод 21 вращения. 1 ил.Изобретение относится к испытательной технике, к испытаниям на прочностьобразцов горных пород и других материалов,Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний как при длительнодействующих и переменных усилиях с затухающей амплитудой нагрузки, так и при переменных усилиях с постоянной 10амплитудой и с наложением циклическихпеременных нагрузок с постоянной и зату.хающей амплитудами.Цель достигается тем, что установкаснабжена механизмом циклического перемещения опоры вдоль рычага,На чертеже представлена установка дляиспытания образцов горных пород,Установка содержит основание 1, установленные на нем пассивный захват 2 образца 3, активный захват 4, рычаг 5 с опорой6, шарнирно связанный с активным захватом 4, приспособление 7 для удержания рычага в горизонтальном положении,платформу 8, установленную на рычаге свозможностью перемещения вдоль него,пружину 9, соединяющую платформу 8 с рычагом 5, груз 10, установленный на платформе, Установка снабжена механизмомциклического перемещения опоры 6 вдольрычага 5. Опора 6 выполнена в виде оппозитно установленных роликов и размещенана рамке 12, в которую входит палец 11механизма возвратно-поступательных перемещений. Палец 11 вращается колесом 13 35и приводом 14, а опора перемещается понаправляющей 15, Механизм смещенияплатформы выполнен в виде лебедки 16 стягой 17, блока 18 и фиксатора 19 тяги наплатформе, Приспособление для удержания рычага выполнено в виде уровня 7 сконтактами, пускателя 20, привода 21 вращения, соединенного с айой 22, и винта23, связанного с пассивным захватом,Установка работает следующим абразом.Для испытаний при постоянном уровненагрузки устанавливают образец 3 в захваты 2, 4, груз 10 устанавливают на платформе8, а опору 6 перемещают приводом 14 вположение, в котором соотношение длиныплеч рычага 5 дает заданный уровень постоянной нагрузки на образце, Для пригружения образца переменными нагрузками сзатухающей амплитудой колебаний включают фиксатор 19 и соединяют тем самымплатформу 8 с тягой 17. В ращают лебедку 16и смещают платформу с грузом 10 вдольрычага, деформируя при этом пружину 9. Установка для испытания образцов горных пород, содержащая основание, установленные на нем пассивный захват образца, активный рычаг с опорой, шарнирно связанный с активным захватом, приспособление для удержания рычага в горизонтальном положении, платформу, установленную на рычаге с возможностью перемещения вдоль него, пружину, соединяющую платформу с рычагом, груз, установленный на платформе, о т л и ч а ющ а я с я тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний как при длительно действующих и переменных усилиях с затухающей амплитудой нагрузки, так и при переменных усилиях с постоянной амплитудой и с наложением циклических переменных нагрузок с постоянной и затухающей амплитудами, установка снабжена механизмом циклического перемещения опоры вдоль рычага,При заданном начальном уровне нагрузки на образце выключают фиксатор 19, пружина 9 циклически перемещает платформу 8 с грузом 10 вдоль рычага, нагружая образец 3 переменными усилиями с затухающей амплитудой. Для нагружения циклическими нагрузками с постоянной амплитудой включают привод 14 и путем вращения колеса 13 с пальцем 11 перемещают рамку 12 и опору 6 возвратно-поступательно, циклически изменяя тем самым соотношение плеч рычага 5 и нагрузку на образце 3. Нагружение циклическими нагрузками с постоянной амплитудой или с затухающей амплитудой проводится независимо друг от друга в соответствии с программой испытаний. При развитии деформаций образца происходит поворот рычага 5, замыкание контакта на уровне 7, включение привода 21 через пускатель 20, Привод 21 вращает гайку 22 и перемещает винт 23 в осевом направлении, изменяя положениезахватов 2, 4 и рычага 5. При восстановлении начального горизонтального положения рычага происходит замыкание другого контакта на уровне 7 и выключение привода 21, Рычаг удерживается в положении, близком к горизонтальному.Установка позволяет проводить испытания в новом режиме - не только при постоянных и затухающих переменных нагрузках, но и при наложении на них или при действии независимо от этих нагрузок переменной нагрузки с постоянной амплитудой, что расширяет возможности испытаний. Формула изобретения
