Лобанов

Номер патента: 1283755

Опубликовано: 15.01.1987

Авторы: Лобанов, Пучков, Терсков, Тимофеев

МПК: G06F 7/544

Метки: вычислительное

...элементов ИЛИ группы,выход значения прямой функции тригонометрического преобразователясоединен с одноименным выходом уст" ройства и первыми входами элементовИ второй группы, выходы которых соединены с входом второго сомножителя умножителя, выход которого соединен с выходом значения квадратного корня устройства, стробирующие входы первого и второго сумматоров,буферного регистра, тригонометрического преобразователя, элементовИ первой и второй групп соединены суправляющими выходами блока управлеФ о р м у л а и з о б р е т е н и я 30 ния с первого по пятый соответственно, выход задания режима блока управления соединен с одноименным входом тригонометрического преобразователя, вход запуска устройства соединен с входом разрешения...

Номер патента: 1282081

Опубликовано: 07.01.1987

Авторы: Антонов, Иванов, Кузьмин, Лобанов, Немировский, Черный

МПК: G05B 11/44

Метки: гидроприводом, затвора, шлюза

...обратныеклапаны 13 и фильтры 14 в напорнуюгидролинию системы. Полости 7 питанияэлектрогидравлических усилителей закрыты,так как их электромеханические преобразователи 29 обесточены. Предохранительныеклапаны 10 закрыты. Рабочая жидкость от 25регулируемых насосов 11 проходит через автоматически открывающиеся обратные управляемые клапаны 3 и поступает в штоковые полости 5 гидроподъемников 1 и 2,приводя в движение затвор 46. По мередвижения затвора 46 микропроцессорный ЗОконтролер 36, получая информацию от сельсинов 37 и 38, механически связанных соштоками гидроподъемников, сравнивает ее сзаданной программой в функции времени икорректирует выходной сигнал управления.В результате электродгидравлические усилители 22 регулируют расходы...

Номер патента: 1280077

Опубликовано: 30.12.1986

Авторы: Лобанов, Панчев, Хасин-Дубровский

МПК: E01B 29/02

Метки: поезд, путеукладочный

...продольной оси платформы с помощью привода 9, Рама 7 с роликами 8 смонтирована на основании 10, которое установлено на роликовой опоре 11, закрепленной на транспортной платформе 3 и,промежуточной платформе 2 с возможностью перемещения стойки 5 с опорой для поддержания блоков стрелочных переводов вдоль этих платформ.Устройство работает следующим образом.При транспортировке опоры 4 устанавливаются в наклонное положение и на них закрепляют блоки стрелочного перевода. В таком положении они вписаны в габарит 1-Т подвижного состава, При этом центр тяжести всей системы располагается на расстоянии не более 100 мм от продольной оси платпоперек платформы, последовательносовмещая центры тяжести укладываемыхблоков с осью путеукладочного...

Номер патента: 1278739

Опубликовано: 23.12.1986

Авторы: Лобанов, Слуцкий, Трегуб, Фонберштейн, Шлайфер, Экомасов

МПК: G01V 1/133

Метки: возбуждения, колебаний, сейсмических

...быть в пределах О, 1.:с РсО, 6 МПа, что обеспечивается используемыми компрессорами.После этого с помощью свечи 3 вос-пламеняют смесь в запальной трубе и осуществляют разгон фронта пламени в ней на пути Ь, определяемом из выражения1,-"й(127,5-87,5 Р),где Й - диаметр запальной трубы, мм; Р - давление смеси, МПа.На расстоянии Ь от свечи зажига- З 0 ния скорость фронта пламени достигает детонационной скорости. При выходе детонационной волны из запальной трубы 2 (ее длина должна быть не менее расстояния Ь) детонацион- З ная волна инициирует во взрывной камере 1 взрыв горючей смеси, Образовавшиеся при этом газы возбуждают или непосредственным воздействием на грунт или через поршень и ударный 40 механизм сейсмические колебания. Выбранный...

Номер патента: 1278564

Опубликовано: 23.12.1986

Авторы: Лобанов, Опрышко, Парфентьев

МПК: F28D 15/04

Метки: тепловая, труба

...каналов 5, выполненных на перемычках 6 между пазами. Причем каналы 5 выполнены переменной глубины, увеличивающейся в направлении, противоположном зоне 3 конденсации.Каналы 5 могут быть выполнены по всей длине зоны 2 или на части ее длины. А глубина их может увеличиваться ступенчато от участка к участку или монотонно от канала 2 О к каналу. Кроме того, каналы 5 в поперечном сечении могут быть треугольными, прямоугольными и т. д., а ширина их должна быть меньше ширины перемычек 6. Закон изменения глубины каналов 5 по длине зоны 2 может быть определен из закона заглубления мениска в продольных пазах 4 при высоких плотностях теплового потока. Они могут быть расположены по периметру или наклонно к оси корпуса, например, по...

Номер патента: 1278492

Опубликовано: 23.12.1986

Авторы: Быков, Вихров, Григорьев, Ключников, Ксенофонтов, Лобанов, Лумер, Травников, Филичкин, Чащин-Семенов

МПК: F15B 3/00

Метки: мультипликатор

...подвеской, выполненной в виде стержней 13 (фиг. 2), проходящих через внешние дополнительные отверстия 14 и 15 крышки 2 и гильзы 1 и упругих элементов 16 и 17, расположенных на стержне 13 с возможностью прижима гильзы 1 к крышке 2 и основанию 18. Рабочая среда поступает в полости 4 и 8 от источников 19 и 20 через распределительные устройства (не показаны). 40Полость 8 имеет возможность сообщения с потребителем 21.Мультипликатор работает следующим образом.В полость 8 из источника 20 подается рабочая среда, например жидкость. Затем45 из источника 19 в полость 4 подается рабочая среда, например воздух год давлением. При этом поршни 3 и 7 перемещаются вверх (по чертежу), вытесняя жидкость из полости 8 в потребитель 21. После того, как...

Номер патента: 1276948

Опубликовано: 15.12.1986

Автор: Лобанов

МПК: E21C 39/00, G01N 1/08

Метки: лобанова, пробоотборник

...кольцевых сверл различногодиаметра и длины и набором сменныхдисков 7, отличающихся диаметром,а также количеством и геометрией рабочих сопел 6,Пробоотборник работает следующимобразом.Кольцевое сверло с диском 7 с помощью конусного переходника 10 соединяется со шпинделем 11 сверлильногостанка, а исследуемый материал 19 помещается в емкость 5 и фиксируется вместе с нсй относительно стола 21 с помощью зажимных тисков 22. Для обеспечения надежной фиксации исследуемого материала 19 целесообразно предварительно выполнить на нем две параллельные поверхности, например, путем торцевой обрезки материала или заливки его неровных поверхностей вяжущим твердеющим раствором (например, смолой, цементом, клеем) непосредственно в емкости 5 или...

Номер патента: 1273793

Опубликовано: 30.11.1986

Авторы: Бигма, Бойко, Лобанов, Маковская, Опасова

МПК: G01N 31/22

Метки: титана

...0,03, Время анализа 4 мин. Относ тельная ошибка 2,7 Х. 2 табл.,48 10,64 6 4 Подписно Произв.-полигр. пр Изобретение относится к аналитической химии титана и может быть использовано для количественного опре. деления титана ( Ц) в присутствии титана (1 П ) в продуктах титанового 5 производства.Цель изобретения - повышение точности и расширение диапазона опредепяемым содержаний титана (1 ). П р и м е р. Навеску анализируемого материала 0,1 г помещают в стакан на 100 мп, содержащий 50 мл смеси глицерин - этанол в соотношении 1:3, и растворяют при перемешивании. После растворения навески в стакан опускают платиновый и хлорсеребряный электроды и титруют 0,05 н.раствором хпорида железа (В ) до скачка потенциала в диапазоне -50 до +300...

Номер патента: 1273181

Опубликовано: 30.11.1986

Авторы: Гитис, Димитров, Исаенко, Лобанов, Лончак, Пырков

МПК: B06B 1/06

Метки: ультразвуковой

...образующим секционированный демпфер плоским держателем, на одном из оснований которого закреплены электрические выводы, а на другом - пьезоэлемент, прикрепленный перпендикулярно к боковой поверхности держателя35 и таким образом, что его акустическая ось лежиг в плоскости, проходящей через середину оснований держателя, волновое сопротивление которого40 выбрано в несколько раз больше волнового сопротивления материала демпфера, а толщина выбрана кратной где 3 - длина волны ультразвука. в материале держателя; На фиг.1 показан ультразвуковойпреобразователь; на фиг.2 - то же,вид в плане,Преобразователь содержит корпус 1,держатель 2, пьезоэлемент 3, закрепленный на основании 4 держателя 2,звукогасящий демпфер 5, расположенный по обе сторонь...

Номер патента: 1272186

Опубликовано: 23.11.1986

Авторы: Лазарев, Лобанов, Полетаев, Якимов

МПК: G01N 15/08

Метки: пористых, проницаемости

...номер диапазона, в котором про" исходит измерение по шкале преобразователя.Внутренняя полость сильфона 5 сообщена с отверстием в верхней части стакана 1 измерительной головки, который под действием пружины 4 выдвинут относительно внутреннего стакана 2 вверх так, что воздух, поступающий из сильфона 5 через отверстие в стакан 1, не имеет возможности выхода в атмосферу. Вследствие чего в полости сильфона 5 создается давление, превышающее величину противо- давления, поэтому стрелка на, отсчетном устройстве преобразователя находится в одном из крайних положений. При осуществлении контроля измерительную головку накладывают на контролируемое изделие торцом головки, снабженной эластичной прокладкой. При нажатии на противоположный торец...

Номер патента: 1272058

Опубликовано: 23.11.1986

Авторы: Ананьин, Белов, Волков, Крюченков, Кузнецов, Легенький, Лисиенко, Лобанов, Маликов, Нодев, Смирнов, Толстиков, Хухарев, Чусовитин, Шарнин

МПК: F23L 15/04

Метки: рекуператора, теплообменный, элемент

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Л. ШандорЗаказ 6323134 Изобретение относится к теплообменным устройствам и может быть использовано преимущественно в рекуператоре для высокотемпературного нагрева воздуха в печах металлургии и машиностроении.Целью изобретения является повышение эффективности путем снижения гидравлического сопротивления элемента.На фиг. 1 изображен теплообменный элемент рекуператора, продольный разрез; на фиг. 2 - разрез Л - А на фиг. 1. Теплообменный элемент рекуператора содержит две соосно установленные трубы 1 и 2, наружная и внутренняя соответственно. Наружная труба 1...

Номер патента: 930945

Опубликовано: 07.11.1986

Авторы: Водолазский, Гамбург, Гладких, Грацилев, Залькинд, Лобанов, Логойда, Моторный, Ряснянский, Черкасский

МПК: C21B 7/06

Метки: агрегатов, металлургических, ремонта

...его поворота вокруг продольной оси стрелы, гидроцилиндров йоворота основной 7 и телескопической 8 стрел (фиг. 4) гидроцилиндров рабочего органа 9 и выдвижения (втягивания) подвижной части телескопической стрелы 10 (фиг, 2,3) .Телескопическая стрела 5 состоитиз неподвижной 11 и подвижной 12частей. Подвижная часть 12 смонтирована внутри неподвижной 11, опирается на ролики 13, закрепленные на не в 5подвижной части стрелы направляющими 14.Подвижная стрела с помощью гидроцилиндра 10 может выдвигаться и втя -гиваться на величину хода гицроци -линдра, При этом ролики 13 перекатываются по ее направляющим 14.Телескопическая стрела соединенас основной стрелой при помощи шарнира 15. 15На конце подвижной части 12 телескопической стрелы 5 шарнирно...

Номер патента: 1268428

Опубликовано: 07.11.1986

Авторы: Лобанов, Нановский, Пецольд, Садовский, Тарасов

МПК: B28B 21/34

Метки: бетонных, смесей, трубчатых, формования, центрифугированием

...помощи шарнирнбго механизма с подпружиченнымицентробежными домкратами, а надпоршневая полость цилиндра соединенамаслопроводами с полостями центробежных домкратов., Москв 113 Производственно-полиграФическое предприятие, г.ужгород, ул,Проектная,4 Изобретение относится к производству трубчатых изделий путем центробежного Ьормования.Цель изобретения - сокращение трудоемкости и времени изготовления изделий при формовании местных утолщений. На чертеже показано предлагаемоеустройство, общий вид,Устройство для формования трубчатых изделий из бетонных смесей центрифугированием состоит из формы 1, цилиндрического барабана 2, на котором равномерно по окружности размещены подпружиненные центробежные домкраты 3. Поршни 4 центробежных домкратов 3...

Номер патента: 1268390

Опубликовано: 07.11.1986

Авторы: Богомолов, Деревянчук, Лобанов, Полетаев

МПК: B24B 55/02

Метки: жидкости, подачи, смазочно-охлаждающей

...бак 6 для сбора и отстоя СОЖ, причем СОЖ в баке после отстоя расположена так, что граница 7 раздела составляющих СОЖ находится в середине бака 6. Насос 8 связан с донной частью бака 6 и с входной частью 4, дополнительный трубопровод 9 с вентилем 10 связан с радиальным отверстием 5 сопла и с баком 6 выше границы 7 раздела составляющих СОЖ, Диаметр д минимального сечения части 3 выбран . из соот- ношения где 0 -диаметр большего сечения сопла;- скорость протекания СОЖ по большему сечению сопла.Устройство работает следующим образом.В баке 6 смесь составляющих СОЖ разного удельного веса, а именно СОЖ - А на водной основе, обладающая хорошим охлаждающим действием, и СОЖ - Б на масляной основе, обладающая хорошим смазывающим действием,...

Номер патента: 1267358

Опубликовано: 30.10.1986

Авторы: Коровин, Лобанов

МПК: G05B 11/28

Метки: импульсное, регулирующее

...поступает сигнал, определяемый выражением ( =(1+Нь ) х х (1- У ) " - . Этот сигнал определяУет зону возврата Ь =релейнойВхарактеристики обобщенного трехгозиционного элемента. При отсутствии выходного сигнала (состояние Норма" ) размыкающий ключ 20 замкнут. На вход сумматора 15 поступает сигнал у = Ь. Зона возврата формируется вне зоны нечувствительности указанной релейной характеристики. Зона нечувствительности обобщенного трехпозиционного элемента 8 = Ь + 2 Ь . Это позволяет снять ограничения на минимальную длительность импульса й . Так как значения 6и Ь, не связаны, значениеможет выбираться из условиянобеспечения требуемой помехоустойчивости устройства. При возникновении импульса на выходе устройства ключ 20 размыкается, что...

Номер патента: 1267142

Опубликовано: 30.10.1986

Авторы: Алендеев, Балясин, Градов, Козлов, Лобанов, Мышляев, Скрябин, Шуев

МПК: F26B 17/10

Метки: взвешенного, слоя, сушилка

...увлекаются кольцевым потоком и устремляются в камеру сушки, где на них форсункой 11 наносится слой суспензии или раствора высушиваемого материала. Наличие направляющего конуса 4 на газораспределительном узле 2 обеспечивает устойчивый направленнын поток сушильного агента в камере сушки. Скорость сушильного агента в камере сушки превышает скорость витания инертных тел. При встречном потоке факела суспензии или раствора и сушильного агента происходит интенсивная сушка. Проходя камеру сушки, инертные тела ударяются о колпачковый отбойник 1 О, обтекают его внутреннюю поверхность и взаимно истираются, в результате чего происходит скалывание высушенного материала и отделение от инертных тел. С обновленной поверхностью сушки инертные тела без...

Номер патента: 1262703

Опубликовано: 07.10.1986

Авторы: Лобанов, Семенов, Соловьева

МПК: H03K 4/06

Метки: треугольной, формирования, формы

...питания, база третьего транзистора 12 и - р - и-проводимости соединена с первой шиной 14 входа устройства, коллектор - с базой первоготранзистора 3 р - и - р-проводимости р,и через третий резистор 9 - с шиной6 первого источника питания, базачетвертого транзистора 13 р - и - рпроводимости соединена с второй шиной 15 входа устройства, коллекторс базой второго транзистора 4 и черезчетвертый разистор 10 - с шиной 8второго источника питангля.Устройство работает следующим образом.При подаче на шины 14 и 15 устройства напряжения через транзисторы 12 и 13 протекает общий ток, который вызывает падение напряжения на резисторах 9 и 10, при равенстве сопротивлений которых падения напряжений на иих также равны.,11 ля обеспечегия равенства плеч...

Номер патента: 1261738

Опубликовано: 07.10.1986

Авторы: Иваницкий, Казачкова, Каральник, Клыкова, Лобанов, Маловичко, Морев, Свидлер, Харионовский

МПК: B22C 1/18

Метки: литейных, смесь, форм

...сплава, составляющая 1,2-1,47,должна компенсироваться расширениемкерамической литейной формы в процессе ее изготовления - при твердениио 5 и прокаливании формы до 700-800 С.Для получения предлагаемой смесив течение 1 ч в мельнице смешиваютрасчетное количество сухих компонентов: М -полугидрат кальция, безвод ный сульфат кальция, порошок янтарной кислоты и пылевидный кварц. Затем в сухую смесь добавляют воду ипосле перемешивания в течение 30 сполученную смесь заливают в форму, 15 Соотношение компонентов смесиприведено в табл.1.Таблица 1 качестве кремнезема испольский кварц, в примере 5 - х 6 и 7 - кристобалит,1261738 Время схватывания смеси 10-12 мина затвердевания 30 мин, Полученнуютаким образом керамическую формуонагревают в...

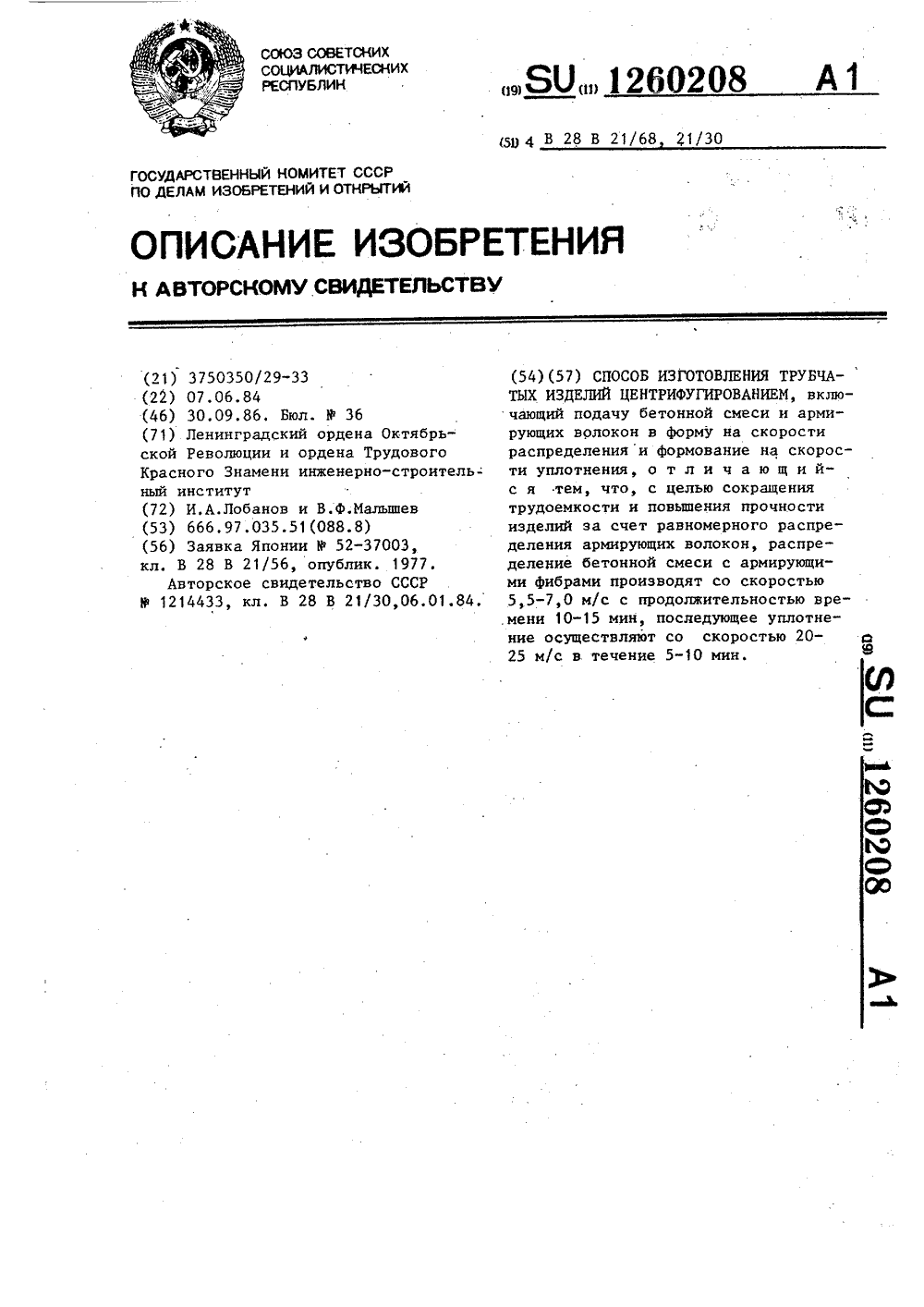

Номер патента: 1260208

Опубликовано: 30.09.1986

Авторы: Лобанов, Малышев

МПК: B28B 21/30, B28B 21/68

Метки: трубчатых, центрифугированием

...опор линий электропередачстолбов, свай, оболочек и т.д.Цель изобретения - сокращениетрудоемкости и повышения прочностиизделий эа счет равномерного распределения армирующих волокон,Изобретение иллюстрируется следующими примерками;Изготавливали трубы с внутреннимдиаметром 500 мм, длиной 1000 мм,толщиной стенки 40 мм из сталефибробетонной смеси на лабораторной центрифуге.Состав сталефибробе=онной смесиследующий; цемент-песок в соотношении 1:2 по массе, отрезки стальнойпроволоки 9 0,3 мм длиной 25 мм вколичестве 77. от массы песка и цемента. Цемент марки 400, песок морской, модуль крупности М 2,42.Проволока стальная ГОСТ 3282-79. Водоцементное отношение 0,45, пластификатор Св количестве 0,5 Х отмассы вяжущего,Приготовлялась...

Номер патента: 1259081

Опубликовано: 23.09.1986

Авторы: Ананьин, Белов, Волков, Крюченков, Кузнецов, Легенький, Лисиенко, Лобанов, Маликов, Нодев, Смирнов, Толстиков, Хухарев, Чусовитин, Шарнин

МПК: F23L 15/04

Метки: рекуператор

...является усовершенствованием устройства по авт,св, У 1019179.Целью изобретения является повышение надежности работы. путем увеличения равномерности нагрева.На фиг. 1 изображен рекуператор, продольный разрез на фиг. 2 - сечение А-А на фиг.Рекуператор содержит внутренний 1 и наружный 2 цилиндры, в кольцевой полости 3 между которыми продольно установлен кольцевой воздухораздающий узел, выполненный в виде пучка труб 4, равномерно по сечению кольцевой полости 3 с впуск" ными соплами 5 по всей длине, обра щенными к внутреннему цилиндру 1, Образующая внутреннего цилиндра 1 выполнена в виде размещенных по ок- . ружности и плотно скрепленных краями корытообразных элементов 6, вогнутых в сторону внутреннего простА-А СоставительРедактор И.Шулла ....

Номер патента: 1258607

Опубликовано: 23.09.1986

Авторы: Лобанов, Лучко, Пилипенко, Пономаренко

МПК: B22D 31/00

Метки: несколькими, отделения, отливок, питателями, стояка

...ножей 5 и 6, заточка которыхобращена в противоположные стороны.Крепление ножей в упорных планкахосуществляется винтами 7, а в ножахВыполнены пазы, позволяющие перемещаться им в горизонтальной плоскости.Количество ножей должно быть таким,чтобы число образуемых их боковымиповерхностями режущих впадин соответствовало числу обрезаемых питателей в одном ряду. Устройство работает следующим образом. 35На нижний ряд ужей 5 и 6 устанавливают блок 8 отливок, при этом один ряд соприкасающихся ножей входит между питателями 9 и 1 О самой отливки 11, а другой ряд между питателями 10 40 и 12 соседних отливок 11 и 13, Плавающая посадка ножей позволяет чет 07 1ко заФиксировать обрезаемые питатели в режущих впадинах, а стояки 14 и 15...

Номер патента: 1257858

Опубликовано: 15.09.1986

Авторы: Желтов, Котенев, Лобанов, Маков, Михайлов, Скачков

МПК: H05G 1/06

Метки: генератор, портативный, рентгеновский

...электропроводящего материала. Стаканы 24 через контактные пружины 25 электрически соединены с потенциальными точками а,о,( фиг.1) каскадного умножителянапряжения 2. Стаканы 24 выполняютфункции обкладок конденсаторов 8-11выравнивающей копонны.Предлагаемый портативньй рентгеновский генератор работает следующимобразом,Переменное напряжение, подаваемое на высоковольтный трансформатор 1, преобразуется в высокое переменное напряжение ( 8 кВ), которое умножается на каскадном умножителе напряжения 2. Полученное выравненное постоянное высокое напряжение подается на анод рентгеновской трубки 3. Каскады умиожителя напряжения 2 выполне 5 1 О 15 20 25 ны в модульном варианте, причем каждый модуль содержит один конденсаторвместо обычных двх, два диода...

Номер патента: 1257222

Опубликовано: 15.09.1986

Авторы: Бейлин, Лобанов, Петрищев, Смирнов, Фонберштейн, Черней, Юройц

МПК: E21C 45/00

Метки: геотехнологического, опробования, подземных, формаций

...8 и торцом хвостовика 1 О было не менее величины опробуемого ин-.тервала подземной формации 2. Наличие хвостовика позволяет центрироватьгидромониторный агрегат , а укаэанный размер хвостовика 10 позволяетне выходить из перебура 3 при любом смыв осуществляют путем подачи гидромониторной струи на поверхность размещенного в донной части камеры материала.4. Способ по пп. 1 и 2, о т л и - ч а ю щ и й с я тем, что послой- . ный смыв осуществляют путем периодического затопления части камеры водой с последующей ее откачкой. положении гидромонитора 8 в пределах опробуемого интервала.На первом этапе процесса опробо вания гидромонитор 8 располагают в5 плоскости нижней границы опробуемогоинтервала и размывают подсечку с формированием днища и...

Номер патента: 1256826

Опубликовано: 15.09.1986

Авторы: Беликов, Кириченко, Лобанов, Никулин, Павлов, Попов, Хижняк

МПК: B21B 21/00

Метки: клеть, прокатки, рабочая, роликового, стана, труб, холодной

...рабочей 10 клети стана ХПТР; на Фиг, 2 - разрез А-А на фиг. .Клеть состоит из обоймы 1 с опорными планками 2, сепаратора Э с рабочими роликами 4, контактирующими 15 своими цапфами 5 с опорными планками профилированных линеек 6, жестко . связанных с обоймой, например, через крышку 7, прикрепленную болтами к . обойме, и расположенных: под цапфами 20 роликов в плоскостях, параллельных продольным осям роликов со стороны, противоположной опорным планкам. Профиль линеек должен повторять профиль опорных планок в зоне, соот - 25 ветствующей подаче и повороту.Клеть может быть использована при прокатке труб с двух-, трех- и четырехроликовой схемах прокатки. 30Клеть работает следующим образом.От кривошипно-Шатунного механизма (не показан) обойме 1...

Номер патента: 1255972

Опубликовано: 07.09.1986

Авторы: Захаров, Комлев, Лобанов, Самойлов

МПК: G01R 33/02

Метки: измеритель, магнитного, потока, цифровой

...кой 72 4тий триггер 18 устанавливается в нулевое состояние, поэтому второй ключ 4 подключает выход преобразователя 3 напряжение - частота к суммирующему входу реверсивного счетчика 5 (фиг.2 г, сплошная линия) . Состояние последнего в конце интервала времени Т /2 определяется следующим выраи 3 мжением:им/2И (Т /2) = Р (г.) ЙСоЭто значение записывается в первый буферный регистр 6 и хранится там до момента возникновения следующего импульса на выходе управляемого дели,теля 11 частоты. Далее процесс повторяется. Для выполнения измерения магнитного потока испытуемый образец размещается в рабочей зоне индукционного первичного преобразователя 1, при этом замыкается блок 14 переключения. Процесс измерения начинается с момента размыкания...

Номер патента: 1253757

Опубликовано: 30.08.1986

Авторы: Булыгин, Лобанов, Скрыльников, Цицилина

МПК: B23Q 7/02

Метки: ориентации

...зубьев введено реле времени 25. Силовые цилиндры 10 и 11 через воэдухораспределитель 26 соединены между собой крест-накрест. Электромагнит 2 воздухораспределителя 26 связан с пультом управления 22, а через последний и через конечные выключатели 19, 20 и 21 электрически "вязан с электродвигателем 23 привода высокочастотной термической установки 24. Позициями 28 и 29 показаны соответственно поршневая и штоковая полости силового цилиндра 10, а позициями 30 и 3 1 соответствующие полости силового цилиндра 11,позицией32 показана рукоятка привода винта 8,Устройство для ориентации деталейработает в следующей последовательности,Приготовленное для термическойобработки зубчатое колесо 5 одевается своим центральным отверстиемна оправку 4...

Номер патента: 1252952

Опубликовано: 23.08.1986

Авторы: Вишняков, Ковров, Лобанов

МПК: H04B 3/46

Метки: канала, качества, манипуляцией, связи, частотной

...СУстройство работает следующим образом.Аддитивная смесь частотно-манипулированного сигнала и помех поступает на вход модулятора 1, на второй вход которого поступает сигнал от опорного генератора 8. Частота опорного генератора 8 устанавливается равной средней частоте между частотами "нажатия и отжатия принимаемого сигнала. На выходе модулятора 1 образуются сигнал с постоянной частотой (разманипулированный сигнал), равной половине частоты сдвига сигнала, составляющие помех с частотами, равными разности частот помех и опорного генератора 8, а также составляющие суммарных частот. Составляющие суммарных частот подавляются фильтром 4 нижних частот, а полезный сигнал поступает на дискретизатор 2. Дискретизация осуществляется с частотой опорного...

Номер патента: 1252754

Опубликовано: 23.08.1986

Авторы: Абубакиров, Васяков, Защелкин, Лобанов, Ложенков, Мурадов, Непомнящий, Уланов, Шмакин, Шубладзе

МПК: G05B 13/02

Метки: адаптивная, дизельными, параллельно, работающими, установками

...8, замыкается через механическую муфту 9; сцепления бло ка 9 муфт сцепления на общий редуктор 10. 2 этап работы. Сигнал, суммированный подключенным к выходу исполнительного механизма 7; (=1,2,), блока 7 исполнительных механизмов датчиком 12, положения блока 12 датчиков положения, поступает на вход сумматора 5, блока 5 сумматоров. На другой вход сумматора 5; поступает сигнал с адаптивного регулятора 3. Формируемый сумматором 5 сигнал рассогласования поступает на вход регулятора 6; блока 6 регуляторов, которым вырабатывается сигнал, реализующий линейный закон управления. Полученный сигнал поступает на вход исполнительного механизма 7 блока 7 и1далее, последовательно преобразуясь исполнительным механизмом 7 блока 71 дизелем 8 блока 8...

Номер патента: 1252592

Опубликовано: 23.08.1986

Авторы: Баранов, Гроховский, Левитин, Лобанов

МПК: F16K 31/02

Метки: газа, импульсной, подачи

...давлением из канала 7 в надмембранную по. лость 5, и она через канал 8 соединяется с атмосферой, воздух (газ) из надмембранной полости 5 выходит в атмосферу.Быстрому выходу воздуха (газа) из надмембранной полости 5 способствует перепад давления между нею и входным каналом 2, который обуславливает перемещение вверх от седла шайбы и мембраны 5. Устройство открыто.При выключении электромагнита (процесс закрывания устройства) воздух (газ), поступающий в канал 7, отжимает электромагнитный клапан 1 вместе со штоком 13 вверх до перекрытия седла. Вследствие этого воздух (газ) из канала 7 поступает через перепускные каналы в надмембранную полость 5 и заставляет мембрану опуститься до упора шайбы2 в седло. Устройство закрыто.Усилие, приводящее...

Номер патента: 1252384

Опубликовано: 23.08.1986

Авторы: Лобанов, Пилипенко, Пономаренко

МПК: C22F 1/04

Метки: алюминий-медь, магний-никель-железо, системы, сплавов

...степенями деформации 40более 357 (например, 372) приводит ипоявлению на поршнях отдельных плавокглубоких (до 8-12 мм) трещин разрушения, Температурный интервал и продолжительность процесса деформационного 45старения определяют окончательные физико-механические свойства изделия иего работоспособность в процессе эксплуатации, При старении алюминиевогосплава при температуре ниже 200 С о(например, 190 С) происходит неполный распад твердого рас гвора с вьд; лением упрочняюших фаэ А 1 СцМр по границам зерен и внутри них. Поэтомуматериалы поршня характеризуются показателями прочности и твердости на5-7 Е ниже максимальных для данногосплава. Деформационное старение притемпературе выше 250 С (например,260 С) приводит к снижению прочностных свойств...
