Лобанов

Номер патента: 1791797

Опубликовано: 30.01.1993

Авторы: Лобанов, Парфентьев, Яценко

МПК: G05D 23/00

Метки: термостат

...Пластина 2 может быть выполнена "клиновидной" формы в плане (фиг,6), т,е. с плавно изменяющимся размером в направлении пазов 5 под термостатируемые трубы 6, Форма пластины 2 в плане может изменятьсяиступенчато (не показано). Корпус.1 термостата может быть установлен на подставке 10 (фиг.7) с возможностью вращения относйтельно оси, параллельной оси ГРТТ 3 на участке ее контакта с пластиной 2 Корпус 1 может быть выполнен из двух металлических пластин 2 (фиг.8 и фиг.З) и иметь две (или более) ГРТТ 3 (фиг.9). Нагревательные элементы 8 могут быть установлены в пазах 11, Плоское термостатируемое тело 12 (фиг.8) может быть заключено между двумя пластинами 2. ГРТТ 3 на отогнутом участке снабжена оребрением 13 (фиг.1), а корпус 1 -...

Номер патента: 1789889

Опубликовано: 23.01.1993

Авторы: Лобанов, Соболев

МПК: G01L 7/00

Метки: грунте, давления

...тела сооружения, например, грунтовой насыпи, имеющей определеннуюю п ротяжен ность. Цель изобретения - повышение точности измерений, а также обеспечение воз1789889 стояние грунта. 45 Формула изобретения 1, Устройство для определенйя давле"ния в грунте, содержащее чувствительный "элемейт; восйрйнимающий давлениегрунта свОими внешними поверхностями, подвижный элемент, расположенный между внутрейййми поверхностями чувствительного э"ле"мента с"возможностью перемещения и связанный с датчиком силК причем вйутренние поверхности чувствительного элемента выполнены из материала с малым коэффициентом трения, о тл и ч а ю ще е С я дочки 2, по датчику силы с датчиком перемещения 5 определяют усилие протяжки ленты и положение конца ленты в теле...

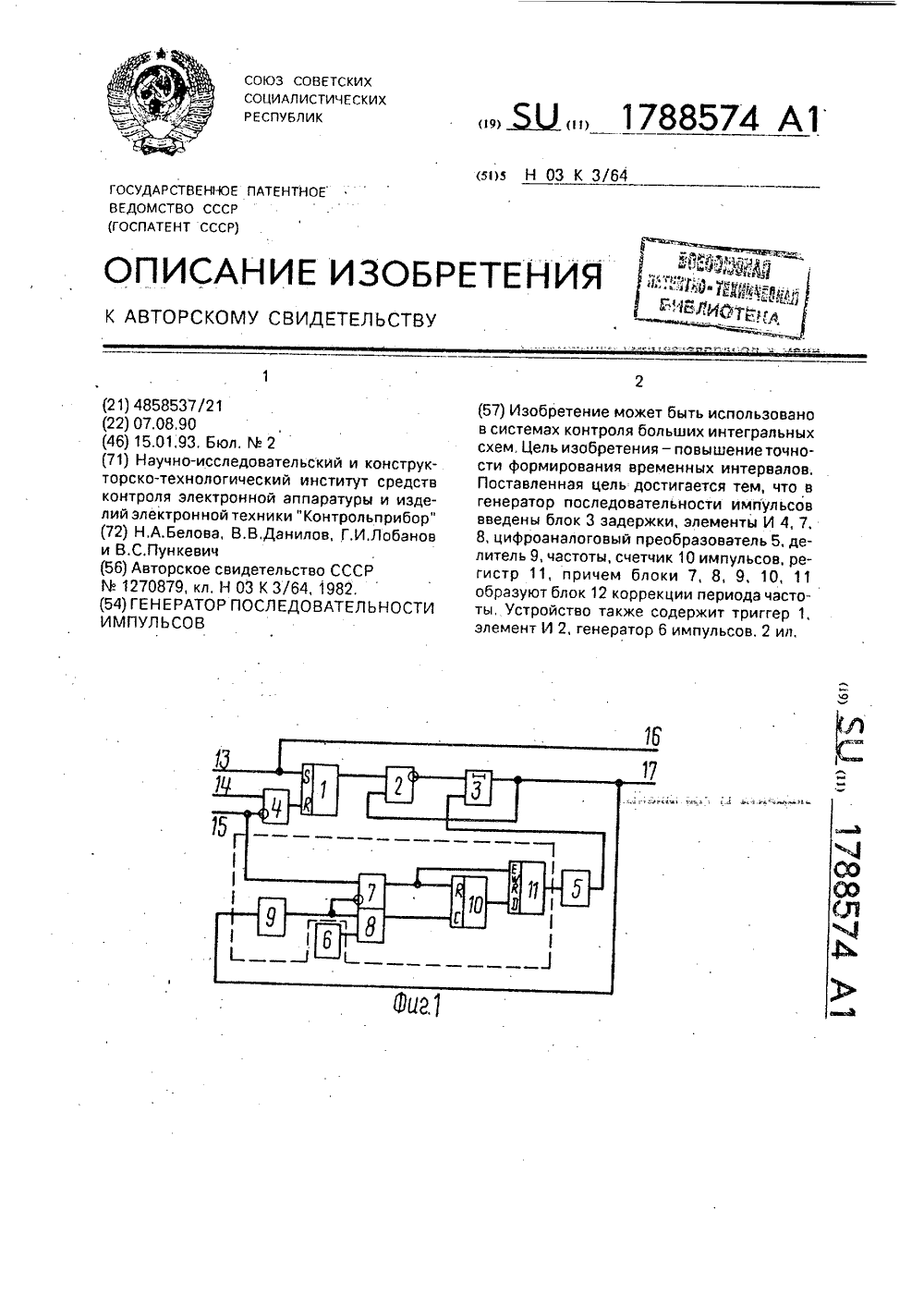

Номер патента: 1788574

Опубликовано: 15.01.1993

Авторы: Белова, Данилов, Лобанов, Пункевич

МПК: H03K 3/64

Метки: генератор, импульсов, последовательности

...входом ВС-цепи 19, второй вход ко 178857450 55 опорного генератора),ВС-цепь 19 представляет собой последовательно соединенные резистор В = 100Ом и конденсатор С 50 пФ,Линия 20 задержки может быть выполнена в виде коаксиального кабеля с погонным временем задержки 4 нс/м.Цифроаналоговый преобразователь 5может быть выполнен на микросхеме К 572ПА 1 по схеме включения см. Б.Г.Федорков,В,А,Телец, В.П.Дегтяренко "Микроэлектронные цифроаналоговые и аналого-цифровые преобразователи" стр.47, рис, 19 а.Генератор последовательности импульсов работает следующим образом,По сигналу "Запуск", поступающему попервой входной шине 13 на первый входтриггера 1, возникают импульсы опорнойчастоты в цепи образованной первым элементом И 2 и блоком 3...

Номер патента: 1786349

Опубликовано: 07.01.1993

Авторы: Бондаренко, Каратаев, Лобанов, Маслов

МПК: F27B 5/14

Метки: нагреватель, радиационный

...в ветвях корпуса концентрично каждой горелке регенеративных насыпных насадок, а переключающие клапаны объединены в общую схему совмещенного переключения газа, воздуха и дыма, Тепло продуктов сгорания передается насыпной насадке в период нагрева регенератора и затем воздуху, идущему на горение в цикле охлаждения ("сдува") регенератора. Температура подогрева воз 5 10 15 20 25 30 35 40 духа достигает 1000-1100 С, а температура уходящих из регенератора продуктов сгорания снижается до 200 - 250 С. При этом достигается глубокая утилизация тепла, КПД нагревателя достигает 906, т.е, увеличивается в 1,5 раза при соответствующей экономии топлива. Работа же нагревателя в коротком циклическом режиме с попеременным тепловыделением в обеих...

Номер патента: 1786006

Опубликовано: 07.01.1993

Авторы: Андрейченко, Левченко, Лобанов, Силкина, Смирнов, Торохей

МПК: B01J 20/32, C02F 1/28

Метки: активации, водных, извлечения, неорганического, органических, примесей, растворов, сорбента

...примесей активированной таким способом суспензией твердого поглотителя с использованием химического взаимодействия будет существенно зависеть от величины рН исходного водного раствора,П р и м е р 2, Исследуют сорбцию анилина (А) суспензией бентонита активированной суспензией гидроксидд алюминия, подготовленной описанным способом, от изменения величины рН исходного водного раствора. Сорбцию осуществляют в статических условиях при 40 С из водного раствора, содержащего 0,5 г/л Ма С, Нейтрализацию раствора проводят гидроксидом аммония, В данном примере используют 0,55-ную суспензию бентонита в воде. При концентрации бентонита в суспензию менее 0,5 продолжительность извлечения возрастает до 3 - 6 ч.При концентрации бентонита свыше...

Номер патента: 1784326

Опубликовано: 30.12.1992

Авторы: Лобанов, Мартынов, Пивник, Юхник

МПК: B21B 45/02, B21C 9/00

Метки: внутренней, волочением, поверхности, смазки, труб

...головки к большему диаметру уплотнительного элемента составляет 1,10-1,50.1784326 Максимальный диаметр смазочн, головки, мм Устройство Расходсмазки, г/м Максимальный диаметр уплотнит. элемента, мм Качествоповерхнос-,ти Примечание максОсмаа.гол,максдупл от. Предложен- ное 5,0 5,0 50.50 50 45 Задирыудовл. Минимальный расход смазки 50 50 50 50 38 34 32 5,0 5,0 8,0 10,0 13 м 11,51,6 удовл.удовл.удовл,удовл. Сильно уве-,. личился рас-: хо смазки Известное На чертеже изображено предлагаемоеустройство для смазки внутренней поверхности труб.Устройство включает полый стержень 1;размещенную на передней части стержнясмазочную толовку 2, которая снабжена состороны переднего конца уплотнительнымэлементом 3 конической формы,Устройство работает...

Номер патента: 1784054

Опубликовано: 23.12.1992

Авторы: Лобанов, Максимович, Синица

МПК: E01D 7/02, E01D 9/02

Метки: моста, ортотропная, плита, пролетного, строения

...стальных шипов надежно закрепляется на стальной плите от сползания, Двухслойное цинк-алюминиевое газотермическое покрытие при общей толщине 200 - 300 мкм с шероховатость 1 о верхнего слоя 60-120 мкм обеспечивает микросцепление с битумным покрытием и надежно защищает стальнуо плиту от коррозии в течение длительного времени. Составитель Б.МаксимовичРедактор М,Кузнецова Техред М.Моргентал Корректор З,Салко Заказ 4527 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 стить поверхность плиты до металла и уложить новую одежду. Такой капитальный ремонт проезжей части - дорогостоящая,...

Номер патента: 1783387

Опубликовано: 23.12.1992

Авторы: Донченко, Лобанов, Удовенко

МПК: G01N 21/03

Метки: гидрооптических, исследований, насадка, проточная, светозащитная

...иэ элементов 1 и 2, равных по высоте, представляющих собой два соосно состыкованных усеченных конуса с разными диаметрами в основании, Один слой корпуса состоит из элементов 1 (фиг.2), у которых образующая конуса с большим диаметром в основании имеет угол наклона а(30), образующая пристыкованного конуса - 1/2 а(15 ), а у элементов следующего слоя(фиг,З) образующая конуса с большим диаметром в основании имеет угол наклона 1/2 а (15), а образующая присты кованного конуса - а(30).Элементы 1 и 2 концентрически смонтированы на каркасе конструкции, который состоит из обтекателя 3, трех стрингеров 4; установленных под углом ЗОО, и кольца 5, жестко прикрепленных к аппаратурному контейнеру 6.Поверхности элементов, расположенных на одном...

Номер патента: 1783177

Опубликовано: 23.12.1992

Автор: Лобанов

МПК: F15B 21/12

Метки: пульсатор

...друг сдругом торцевых поверхностей питающихсопел -и затвора усложняет конструкциюпульсатора и его изготовление. Вместе с тем при изменении рабочего давления в подводящем канале пульсатора необходимо выполнять регулировку усилия сжатияпружины затвора для исключения раскрытия торцевого зазора между питающимй со плами и затвором и для исключения , повышения усилия со стороны затвора наторцы питающих сопел, способного увеличить износ деталей пульстаора, Необходимость указанной регулировки усложняет эксплуатацию пульсатора,Цель изобретения - повышений надежности, долговечности и упрощение конструкции пульсатора. Поставленная цель достигается тем,что, в отличие от известного пульсатора, содержащего корпус с подводящим,...

Номер патента: 1782224

Опубликовано: 15.12.1992

Авторы: Лисицын, Лобанов, Новик, Павловская, Тарасенко, Фельдшеров

МПК: B65G 65/28

Метки: действия, ковш, погрузочной, реверсивного, усреднительно

...необходимого для поворота рамы при реверсе вращения барабана, образование тупого угла резания и деформации режущей кромки, Для исклЮчения этого явления в процессе эксплуатации обслуживающим персоналом допускается снижение величины момента при регулировке, что приводит к быстрому износу фрикциона и отсутствию фиксации рамы в крайних положениях,Целью изобретения является повышение надежности при упрощении конструкции,Применение упругого элемента упростит конструкцию ковша, повысит эксплуатационную надежность работы ковшей,сократит простои усреднительно-погрузочной машины за счет исключения времени на перенастройку фрикционных муфт,Поставленная цель достигается тем, что в известном ковше усреднительно-погрузочной машины реверсивного...

Номер патента: 1781372

Опубликовано: 15.12.1992

Авторы: Лобанов, Пинчук, Серов, Сидоров

МПК: E02B 1/00, E02B 7/06

Метки: водоупорного, мерзлого, насыпи, создания, ядра

...ветров, существующей практически для каждого периода года, При этом для регулирования течения холодного воздуха можно применять раструбы 6 на концах трубчатых элементов 5, Кроме того, в снежных районах, либо на снегозаносимых насыпях раструбы 6 позволяют уменьшить скорость снежного потока, в результате чего частички снега гасят скорость и осаждаются вокруг раструба - это предотвращает занос насыпи в зонах отверстий 4. При больших отверстиях 4 в раструбах 6 необходимо предусмотреть перфорированную заслонку (не показано), Это обеспечивает постепенное охлаждение насыпи с наступлением холодов; холодный воздух, попадая в трубчатые элементы 5, находящиеся в отверстиях 4, проникает через имеющуюся перфорацию, а также про 5 10 20 25 30 новки...

Номер патента: 1780950

Опубликовано: 15.12.1992

Авторы: Волчков, Гейко, Евплов, Лобанов, Поняков, Попов, Степников, Шепырев, Шитиков

МПК: B23H 5/04, B23H 7/26

Метки: электрообработки

...шлифования составит вроит =0,036 об/мин. Устройство, реализующее способ обработки содержит станину 1, технологический ротор 2, механизмы 3 вращения образцов 4, коллектор 5 распределения технологического тока по рабочим позициям ротора 2, инструментальные блоки 6 с электродами- инструментами 7, рабочую ванну 8, передающее устройство 9, роторный накопитель .10. Технологический ротор 2 установлен с возможностью его вращения на неподвижной штанге 11, закрепленной на станине 1. Вращение ротора 2 осуществляется от электропривода 12 через цепную передачу 13 на роторе 2 установлены механизмы 3, обеспечивающие вращение образцов 4 от электро- привода 14 через блоки ременных передач 15. Зажим образцов 4 в центрах 16 и 17...

Номер патента: 1779880

Опубликовано: 07.12.1992

Авторы: Лобанов, Маслов, Печерский, Рязанов, Свалов, Усольцев, Шипулин

МПК: F23D 14/00

Метки: горелочное, регенеративное

...высокотемпературного воздуха, когда тра/2 = 0,2,Выход за предельные значения коэффициентов в заявленной формуле ведеч к двум крайним нерасчетным режимам работы горелки:1, При значениях коэффициентов 1,36 и0,57 процесс горения осуществляется на входе в форкамеру, струя газа растекается и сгорает на передней торцевой кромке форкамеры по двум трактам подачи воздуха. Принцип двухстадийного горения нарушается и цель не достигается,2, При значениях коэффициентов 1,23 и0,47 горение выносится из форкамеры ь рабочее пространство агрегата и принцип двухстадийного сжигания нарушается также. В этом случае цель также не достигаетПри нарушении принципа двухстадийного сжигания горелочное устройство работает в нерасчетном режиме с повышенным выходом...

Номер патента: 1779455

Опубликовано: 07.12.1992

Авторы: Лобанов, Любченко, Пилипенко, Самохин

МПК: B21H 1/06

Метки: глубоким, желобом, кольцевых, наружным

...желоба валками с различнымипрофильными радиусами рабочих участков; на фиг, 6 - прокатанная деталь с глубокимнаружным желобом,На фиг. обозначены; Во, Оо, Ьп - соответственно толщина обода, наружный диаметр и толщина полотна исходной заготовки под прокатку; 01, 02 и п 1 - наружный и внутренний диаметры кольцевого углубления и толщина полотна в зоне углубления; б - диаметр центрального отверстия в заготовке; Рв - усилие, прикладываемое со стороны валка к деформируемой заготовке; Рз - усилие зажима прокатываемой заготовки формующими шайбами; г 1, г 2, гп - соответственно профильные радиусы рабочих частей первого, второго и окончательноговалков: Оп и Вп - диаметр и толщина по венечной части изделия; Ь и - ширина и глубина...

Номер патента: 1778865

Опубликовано: 30.11.1992

Авторы: Левин, Лобанов, Разгильдеев, Синяев

МПК: H02J 7/36

Метки: агрегат, бесперебойного, питания

...выводам инвертора 2, аккумуляторные батареи 3-1,.3-2 с зарядным устройством 4, тиристор 5, зашунтированный контактным ключом б, катодтиристора 5 подключен к аноду диода 7, катод которого подключен к плюсовому выводу неуправляемого выпрямителя 1, а его анод тиристора 5 соединен с плюсовым выводомпервой аккумуляторной батареи 3-1, минусовой вывод первой аккумуляторной батареи.3-1 подключен к катоду тиристора 8,зашунтированного контактным ключом 9,анод тиристора 8 подключен к плюсовому выводу второй аккумуляторной батареи 3-2 и к катоду 10, минусовой вывод второй аккумуляторной батареи 3-2 подключен к минусовому выводу неуправляемоговыпрямителя 1 и аноду диода 11, Плюсовой вывод зарядного устройства 4 подключен к плюсовому выводу...

Номер патента: 1778098

Опубликовано: 30.11.1992

Авторы: Голанцев, Лобанов, Малышев

МПК: B28C 5/40, C04B 40/00

Метки: приготовления, фибробетонных

...фибробетонных из- со скоростью вращения ротора 550 об/минделий, включелий, включающем приготовление фибра заливалось необходимое количество воды ибетонной смеси путем смешения в загружались волокна-стабилизаторы, Вретурбулентном смесителе воды затворения и мя перемешивания волокон с водой составсинтетических волокон с последующим вве- ляло 30 - 50 с, Затем в смесительдением цемента, песка и стальных фибр, добавлялись остальные компоненты смесиформование и термовлажностную обработ в следующей последовательности: портланкуиспользуютсинтетические волокна плот- дцемент, песок, отдельно приготовленнаяностью 900-1500 кг/м в количестве 0,2 -пенаистальные фибры, Общее время пере 0,5 от объема изделия и дополнительно мешивания смеси составляло...

Номер патента: 1776731

Опубликовано: 23.11.1992

Авторы: Лобанов, Новиков, Павлов, Чадин

МПК: E02F 3/32, E02F 9/02, E02F 9/08 ...

Метки: малогабаритный, экскаватор

...а также буксировочного механизма, расширяется область применения экскаватора за счет увеличения возможности применения его в стесненных условиях работы или на пересеченной местности, т.е, где в настоящее время все еще применяется ручной труд землекопов. Также повышается универсальность и расширяется область применения буксировочного механизма, выполненного, в частности, в виде мотаблока, который в случае необходимости может быть быстро отсоединен от платФормы и использован самостоятельно для выполнения агротехнических или транспортных работ с другими прицепными орудиями, в т.ч. в зимнее время года, Эта обеспечивается за счет модульного, шарнирна-сочлененного выполнения конструкции экскаватора и вазможности быстрого отсоединения...

Номер патента: 1775527

Опубликовано: 15.11.1992

Авторы: Будник, Лобанов, Пересунько, Черный

МПК: E02B 7/36

Метки: ворот, двустворчатых, привода, шлюза, электрогидравлическая

...1 и 2 со слиоом, При этом штоки гидроцилиндров 1 и 2, и шарнирно связанные с ними створки 26 ворот, начнут перемещаться на открытие с начальной за данной скоростью. По мере движения стоорок 25 ворот, контроллер 34, получая информацию от датчиков пути (сельсинов 27, 28), механически связанных со створками 26, через измерительное устройство 32 50 сравнивает ее с заданной программой вфункции времени зашитой в ПЗУ контроллера и корректирует выходные сигналы. управления, поступающие нэ электрогидравлические усилители 15, золотники кото рых изменяя площадь сечения слива,регулируют скорость движения створок 26 по запрограммированному закону и, в то же время, синхронизируют их дв:жение,Так, например, если при открытии воротна створку 26...

Номер патента: 1775449

Опубликовано: 15.11.1992

Авторы: Казанкина, Карпов, Кипер, Козлова, Куликов, Лобанов, Магнитская, Орлов, Покровская, Сальников, Струнников, Струнникова, Суровцев, Тульчинский

МПК: C09D 167/06

Метки: лакокрасочный, металлической, поверхности, покрытия, состав

...г ксилола, 45 г раствора алкид 55 ной глифталевой смолы (массовая доля нелетучих веществ 45), Вгмочевиноформальдегидной смолы и 10 гтехнического углерода (марка К), Массуперемешивают в течение 20 мин и далеедиспергируют.в бисерной мельнице до до 1775449450 2,5 3,0 - 27,0 стижения степени перетира 25 мкм, определенной по методу "Клина",Готовят 70%-ный раствор продуктаокисления высококипящих побочных продуктов двухстадийного синтеза изопрена,для чего растворяют 31,8 г продукта в 13,6 гксилола,Используемый продукт окисления ВППдвухстадийного синтеза изопрена имеетследующие характеристикиТемпература началакипения, С 280Удельный вес,г/см 1,1Средняя молекулярнаямассаКислотное число,мг КОН/г 9,0Гидроксильное число,мгКОН/г 60Условная...

Номер патента: 1768928

Опубликовано: 15.10.1992

Авторы: Андрущенко, Лобанов, Пивторак, Черкашин

МПК: G01B 5/30

Метки: внутренних, голографическое, напряжений, остаточных

...12, коллиматор 13 и фотопластинку14 в кассете 15, Источник 16 когерентногоизлучения и блок 17 создания напряженнодеформированного состояния размещенына собственных основаниях вне поверхности исследуемого изделия 18.Голографическое устройство для определения внутренних остаточных напряжений изделий работает следующим образом.Луч источника 16 когерентного излучения после прохождения отверстия 11 попадает нэ поворотное зеркало 12 и отражает внаправлении коллиматора 13, где преобразуется в световой пучок необходимого диаметра, освещающий фотопластинку 14 исквозь нее изделие 18 в контролируемойзоне. Отразившись от изделия 18, он попадает на фотопластинку 14, где оба пучка(отраженный и проходящий) интерферируют, За время первой...

Номер патента: 1768927

Опубликовано: 15.10.1992

Авторы: Андрущенко, Антонов, Козинцев, Лобанов, Пивторак, Черкашин, Чернышев

МПК: G01B 5/30

Метки: внутренних, голографическое, напряжений, остаточных

...состояния размещены на собственных основаниях а стержневые опары 2 припомощи угла 17 фиксации для жесткогокрепления к поверхности крепятся к исследуемому иэделию 18,Гологрвфическое устройство для определения внутренних остаточных напряже-.ний работает следующим образом.Луч источника 15 когерентнаго излучения после прохождения отверстия 10 попадает на поворотное зеркало 11 и отражаетсяв направлении коллиматора 12, где преобразуется в:световой пучок необходимого диаметра, освещающий фотопластинку 13 исквозь нее изделие 18 в контролируемой 50зоне Отразившись от изделия 18, он попадает на фотопластинку 13, где оба пучка(отраженный и проходящий) интерферируют. За время первой экспозиции на фотопластинке 13...

Номер патента: 1767396

Опубликовано: 07.10.1992

Авторы: Ванина, Кузьмин, Лобанов, Рожкова

МПК: G01N 21/78

Метки: иодидов

...о -ного раствора хлорида меди (И) в1 о -ном растворе безводного глицерина вдиметилформамиде и содержимое чашектщательно перемешивают стеклянной палочкой. Через 5 мин полученные растворыпереносят в кювету с толщиной рабочегослоя 10 мм и измеряют оптическую плотность на фоне 0,006 о -ного раствора хлорида меди (И) в 1 о -ном растворе безводного 20глицерина в диметилформамиде при све-.тофильтре М 2 (длина волны 364 нм) нафотоэлектроколориметре КФК, По результатам измерений строят калибровочный график зависимости оптической 25плотности от концентрации раствора. Светопоглощение окрашенных растворов подчиняется закону Бугера-Ламберта-Бера винтервале концентраций 0,01 - 0,09 мгиодид-ионов в пробе, Методом наименьших 30квадратов рассчитывают...

Номер патента: 1767136

Опубликовано: 07.10.1992

Авторы: Билык, Жербин, Лобанов, Малиновский, Патон

МПК: E04H 5/00

Метки: здания, каркас

...виде парных колонн 2, установленных по длине здания, и опертых на них пространственных конструкций 3 покрытия, Последние выполнены в виде верхних 4 и нижних 5 поясов из продольных 6 и поперечных 7 несущих элементов, которые соединены между собой решетками 8, установленными на расстоянии друг от друга по длине здания и соединенными между собой соединительными элементами 9,Расстояние между секциями 1 равно шагу поперечных несущих элементов 7 покрытия 10 или половине шага колонн 2, Решетки 8 расположены по торцам секций 1, Соединительные элементы 9 выполнены в виде распорок 11, которые расположены в уровне верхних торцов колонн 2 и дополнительных плит 12 покрытия 10, которые, как и основные плиты 13 покрытия, оперты на поперечные несущие...

Номер патента: 1767076

Опубликовано: 07.10.1992

Авторы: Киевец, Лобанов, Пинчук, Черный, Чимбур

МПК: E02B 7/36

Метки: ворот, гидроприводом, двустворчатых, затворов, наполнения, низконапорного, шлюза

...открытие затворов 9 и 10 производится на двустворчатых воротах, расположенных со стороны нижнего бьефа, то происходит опорожнение камеры шлюза,В каждой из этих операций предусматривается несколько нелинейных графиков движения затворов, оптимальных для конкретных уровней воды в верхнем и нижнем бьефах, а также для определенных групп судов. При реализации конкретных графиков движения затворов обеспечивается минимальное время наполнения или опорожнения камеры шлюза, При этом гидродинамические нагрузки, действующие на суда от потока воды, заполняющей или опорожняющей камеры шлюза, не не превышают допустимых величин, В конечном счете оптимальные графики движения затворов 9 и 10 позволяют повсить пропускную способность шлюза,При выполнении...

Номер патента: 1766689

Опубликовано: 07.10.1992

Авторы: Аюпов, Лобанов

МПК: B29C 35/06, B29C 71/02, B29D 7/01 ...

Метки: воздушной, зеркальной, пленки, сторонами, триацетатцеллюлозной

...пет, ли пленки тракта,Сущность изобретения поясняется чертежом.Устройство для обработки триацетатцеллюлозной пленки с зеркальной и воздушной сторонами содержит герметичныйшкаф 1 с патрубками подачи 2 и отвода 3теплоносителя. Внутри шкафа 1 расположены ролики 4 с образованием петлевого роликового тракта для пленки, Шкаф 1снабжен стенками 5 с перфорациями 6 дляподачи теплоносителя на воздушную сторону пленки, при этом стенки 5 размещеныпараллельно ветвям петли пленки тракта,Устройство снабжено также средством формирования полимерной пленки - отливочной машиной 7 ленточного типа и узломнамотки 8.Устройство работает следующим образом.Влажная полимерная пленка 9, сформированная на металлической ленте в отливочной машине 7 и имеющая...

Номер патента: 1765052

Опубликовано: 30.09.1992

Авторы: Лобанов, Симачев, Цой

МПК: B62D 55/14

Метки: гусеничного, движителя, катка, обод

...проточками 5, 6. Относительно опорной части 1 бандажи 3, 4 зафиксированы кольц ми 7, 8 в проточках 9, 10, Опорная часть 1 0-образной формы и центральная часть 11 О- образной формы соединены между собой посредством сварки. Обод установлен в катке с амортизаторами 12, 13 и нажимными дисками 14, 15, зафиксированными на ступице 16 посредством гайки 17. 1 з.п. флы, 1 ил. вом сварки с центральной частью 11 О-образной формы, Снаружи к торцам ободапривулканизированы резиновые элементы Б21, 13 (амортизаторы), В свою очередь, последние также привулканизированы к нажимным дискам 14, 15, зафиксированнымна ступице 16 посредством гайки 17.Работает обод катка гусеничной маши-ны следующим образом.Усилие от массы машины передается Счерез ступицу 16...

Номер патента: 1763307

Опубликовано: 23.09.1992

Авторы: Галимов, Лобанов, Миденко, Ненашев, Попов, Шестакова

МПК: B65D 13/02, B65D 17/00, B65D 85/00 ...

Метки: веществ, высокочистых, контейнер, образцов, твердых

...виде 50 кусочков или порошка, т.к. осколки ампулы могут затеряться среди порошка или кусочков вещества.Целью настоящего изобретения является снижение загрязнения образцов при 55 транспортировании и вскрытии ампулы,Поставленная цель достигается тем, что в известную конструкцию контейнера, представляющую собой ампулу, выполненную с возможностью герметичной запайки, и гичные недостатки присущи упаковке высо- . 10 размещенную в ней вставку, помещен стакан для образцов, расположенный подвставкой и имеющий свободно установленную крышку. Контейнер дополнительноснабжен прижимным вкладышем, установленным в стакане с воэможностью контактирования с крышкой.На фиг. 1 изображена конструкция контейнера:1. - высокочистое вещество;2. - стакан;3. -...

Номер патента: 1763139

Опубликовано: 23.09.1992

Авторы: Лобанов, Шпатаковский

МПК: B23K 37/047

Метки: сборки, сварки

...возможности беззазорной сборки труб 4 с пластиной 5.Балки 1 и 2 установлены на раме 6. Устройствооснащено установленными на боковых 5 балках 1, 2 прижимными пластинами 7 ирезьбовыми соединениями для крепления балок с рамой 6 и прижимными пластинами 7. Подвижная балка 1 оснащена приводом 8 ее перемещения, а прижймная плита 7 и 10 рама 6 оснащены соответственно опорным9 и прижимным 10 элементами для пластины 5. Опорный элемент 9 имеет скосы (под15 углом 45), параллельные ложементы 3, дляобеспечения возможности укладки труб вложементы при снятых прижимных плитах7. Прижимной элемент 10 выполнен в видеклика, Опорный 9 и прижимной 10 элементы20 центруюти фиксируют пластину 5 относительно свариваемых труб, Балки 1 и 2 снабжены цапфами 11...

Номер патента: 1609261

Опубликовано: 23.09.1992

Авторы: Беззубик, Лобанов, Рагулин

МПК: F25D 3/10

Метки: исследования, криостат, объектов, терморегулируемый

...19 температуры. После достижения, заданной температуры на нагреоатель 20 подают электропитание и с помощью блока регулирования по сигналу датчика 19 поддерживают задан-. ную температуру объекта 6, установив с помощью регулирующего клапана 14 по манометру 15 уровень криоагента в камере 4,соответствующий минимальной мощностй нагревателя 20, а следовательно, и минимальному расходу криоагента,После завершения обследования объекта 6 закрывают клапан 14,при атом эа счетповышения давления паров криоагента в25 трубке 11 и камере 4 весь жидкий криоагентиз камеры 4 вытесняется в камеру 3 черезтрубку 7, в колене которой образуется паровая пробка, препятствующая проникновению жидкого криоагента о камеру 4 из30 камеры 3. С помощью блока...

Номер патента: 1607535

Опубликовано: 23.09.1992

Авторы: Беззубик, Лобанов, Рагулин

МПК: F25D 3/10

Метки: криостат, терморегулируемый

...ся нз днище 6 держателя. Крышку 3 закрывают и герметизируат на корпусе 1. Вклачдют откачку полости 12.После достижения в полости 12 требуемогоразрежения в сосуд 2 падают криаагент 3. Нз нагреватель 4 падается электропитание и с помощью блока регулирования температуаы г.а сигналу датчика 5аддеркиоается зйдзнндл темпеадтурз обьекго 7.После завершения обследования объекта 7 криаагент 3 удаляется из сосуда 2. Пг- сле нагревания днища 6 стакана до заданной температуры, контролируемой с помощью датчика 5, отключают откачку полости 12, через патрубак 14 она заполняется газам. Снимают крышку 13 и извлекают из 20 40 Изобретение относигся к криогенной технике и предназначено для охлаждения объектов, например приемников инфракрзснога излучения, о...
