Номер патента: 1778556

Опубликовано: 30.11.1992

Авторы: Каган, Лебедев, Летюхин

МПК: G01K 7/14, G01K 7/32

Метки: разности, температур

...этой температурй меняется сопротивление термистора 9, а следовательно, и коэффициент усиления масштабирующего усилителя, при 15 . этом нужные соотношения задаются выбором номиналов резисторов 14 и 15.В случае, если оба термистора имеют одинаковый ТКС:ТКС 1 = ТКС 2 = -В/Т (4) 20При этом чувствительность схемы по разности температур(при небольших значениях разности) пропорциональна В/Т, Если существенно изменяются температуры обоих термисторов, то изменяется и чувст вительность схемы. Так при изменении абсолютной температуры обоих резисторов на 60 градусов (при Т = 283 К) приводит к изменению чувствительности на 45 О, что соответствует температурной погрешности преобразования 0,8 О град, и сужает диапазон изменения абсолютных...

Номер патента: 1748224

Опубликовано: 15.07.1992

Авторы: Лебедев, Летюхин

МПК: H03F 3/34

Метки: источник, опорного

...шины питания Ооп = Овег + (Вг/В 1)(1 Т/О) 1 п(Яг/Я 1) (3)гдЕ В 1 - сопротивление резистора 10; В 2 - сопротивление резистора 8. Зная величину 1 Ю для Ове 2, подбором отношения В 2/В 1 можно полностью скомпенсировать отрицательный ЙО. получив таким образом постоянное и термонезависимое. напряжение на выходе 3 опорного источника(относительно. шины положительного питания),При этом:+ (31 То/ц) = 1205+ 78 = 1283 (м В) (5) где О - напряжение запрещенной зоныкремния; То/ц - температурный потенциал (26 мВ для То.= 300 К). Напряжение Ооп.близко к напряжению запрещенной зоны кремния (Оя = 1205 мВ). При этом для соотношения площадей транзистора (32/Я 1) = 10 получаем жения определяется температурным дрейфом напряжения смещения входного...

Номер патента: 1742651

Опубликовано: 23.06.1992

Авторы: Лебедев, Летюхин

МПК: G01L 1/22, G01L 9/04

Метки: динамической, максимальной, нагрузки

...два режима измерения: измерение постоянного давления и измерение энергии удара.Измерение постоянного давления производится следующим образом. Блок первичного преобразования 1 запитан током генератора 2, причем величина тока определяется величиной напряжения на первом выходе источника 7 опорного напряжения. Сигнал первичного преобразователя 1 усиливается дифференциальным усилителем 3. Коммутатором 8 к выходу дифференциального усилителя подключается вход аналогоцифрового преобразователя (АЦП) 5, на второй вход которого через тот же коммутатор 8 подается опорное напряжение с второго вывода источника 7 опорного напряжения, при этом АЦП 5 измеряет напряжение, соответствующее поданному на блок первичного преобразователя 1 давлению. Масштаб...

Номер патента: 1741254

Опубликовано: 15.06.1992

Авторы: Андреев, Лебедев, Летюхин

МПК: H03F 3/38

Метки: измерительный, усилитель

...ключ 10, в то же время сигнал 11меняет полярность и управляемые им ключи11,13 и 15 закрываются, при этом на выходе2 усилителя 1 устанавливается напряжение,равное сумме напряжений на конденсаторе5 и на инвертирующем входе 302=05+Оз,так как напряжение между инвертирующим входом 3 и неинвертирующим входом4 различается на величину напряжения смещения операционного усилителя 1, получаем02=05+04+Осм=021 (018+Осм)+018+Осм=021,т.е, на выходе усилителя 1 устанавливается напряжение, равное напряжению навходе 21,В момент времени 1 з приходит отпирающий сигнал 14, ключи 12 и 14 открываются,и конденсаторы 6 и 7 подключаются соответственно к клеммам 20 и 19, При этомпроисходит изменение напряжения на неинвертирующем входе 4 операционногоусилителя...

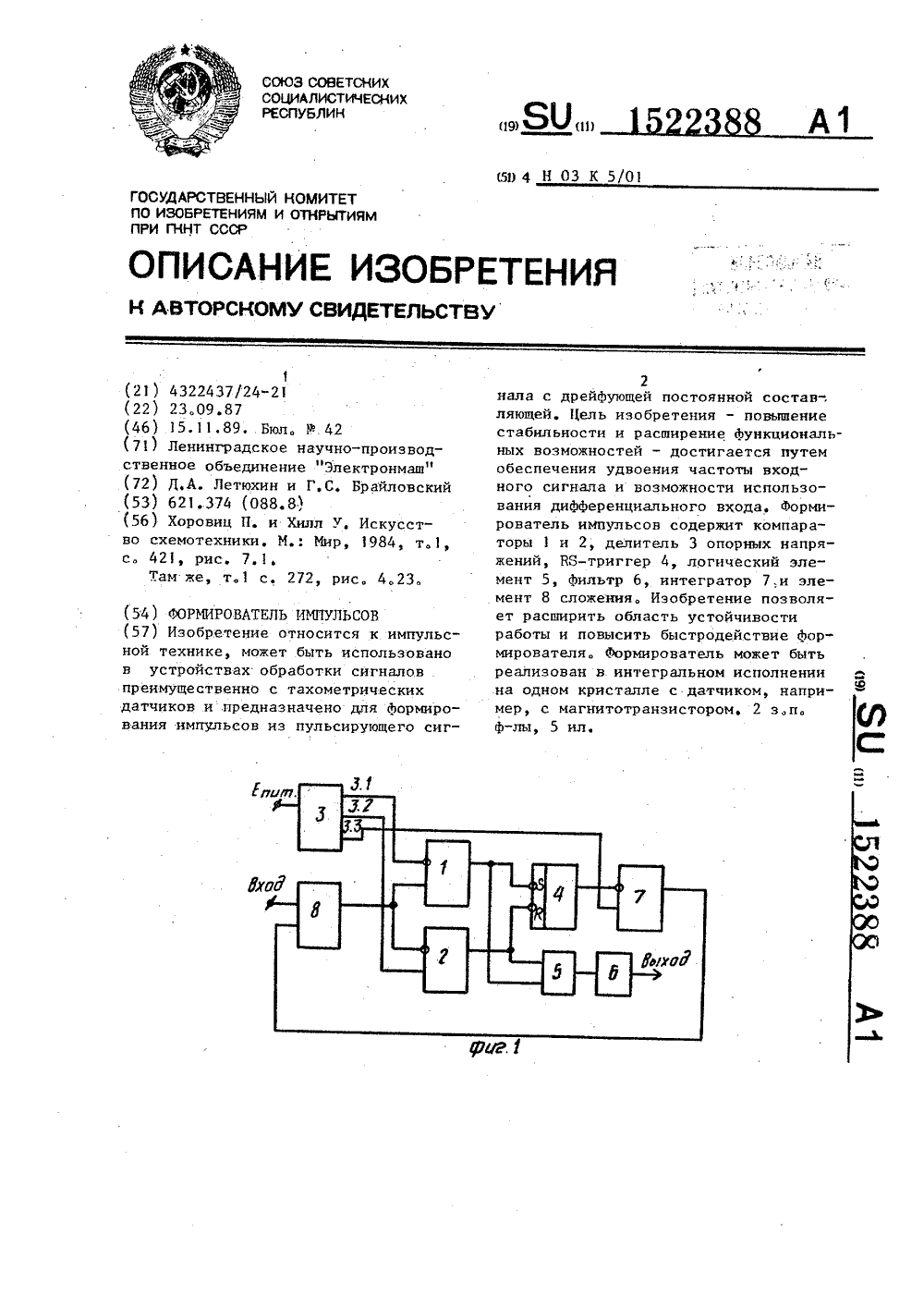

Номер патента: 1522388

Опубликовано: 15.11.1989

Авторы: Брайловский, Летюхин

МПК: H03K 5/01

Метки: импульсов, формирователь

...Е 1. При понижении напряжения ниже уровня Е 2 в состояние "0" будет переключаться .компаратор 2. При несимметрии переменной составляющей сигнала на выходе элемента сложения 8 относительно уровня (Е 1+Е 2)/2 длительности уровней "0" на выходах компараторов 1 и 2 будут неравны, а сигнал на выходе триггера 4 будет отличаться от меандра.Иитегратор 7 будет формировать напряжение, пропорциональное разности между опорным напряжением Ез, которое формируется на третьем выходе делителя опорных напряжений 3 и равно половине размаха сигнала триггера 4, и постоянной составляющей последовательности импульсов на выходе триггера 4. Напряжение на выходе интегратора 7 .суммируется со входным сигналом элементом сложения 8. В результате на выходе его...

Номер патента: 490705

Опубликовано: 05.11.1975

Авторы: Григорьев, Иванов, Левин, Летюхин, Никитин, Саломатин

МПК: B63B 3/62

Метки: днищевого, конструкция, перекрытия, судна

...днищевого перекрытия содержит наружную обшивку 1, второе дно 2, подкрепленные ребрами жесткости, стрингеры и флоры 3, за счет которых междудонное пространство разделено на водонепроницаемые отсеки. Конструкция выполнена с системой заполнения отсеков упругим заполнителем из запрессованной в междудонное пространство жидкости, создания и поддержания в них избыточного давления. Система заполнения содержит насос 4, создающий требуемое давление, с приемным патрубком 5, трубопровод 6 для заполнения жидкостью отсеков между- донного пространства, который может бытьспользован и для ее откачки, с датчиком 7 контроля давления и трубопровод 8 отвода воздуха с запорным клапаном 9. Конструктивные размеры элементов перекрытия определяют на основании...
