Фундамент здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1779714
Автор: Лебедев
Текст

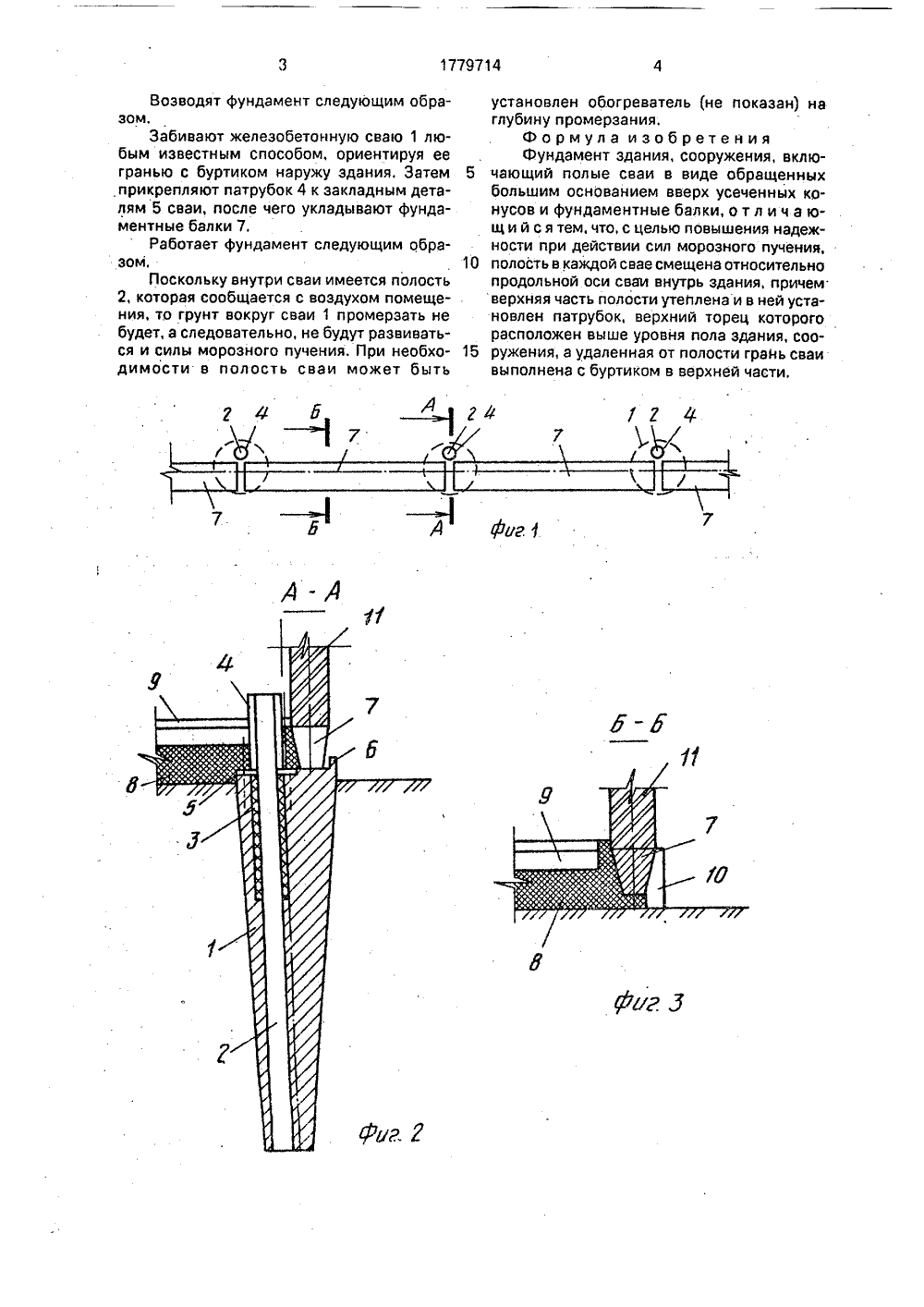

(51)5 Е 02 О 27/3 ТЕНИЯ,Недостатком из является невысокая н вии сил морозного пу ренный в этой конс аиде открытого снизу с боковыми буртикам ние воды между фунд таКже между сваями, нии приведет к воэн ного пучения. ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(56) Авторское свидетельство СССРМ 1530675, кл. Е 02 О 27/34, 1989,Авторское свидетельство СССРМ 1530676, кл. Е 02 О 27/34, 1989,Изобретениеству и может бытьведении фундамгрунтах.Известен фундамент, в котором при возведении используют полиэтиленовую пленку для изоляции тела фундамента от окружающего грунта 1).Наиболее близким техническим решением к данному по технической сущности и достигаемому результату является фундамент здания, сооружения, включающий полые связи в виде обращенных большим основанием вверх усеченных конусов и фундаментные балки (2),относится к строитель- использовано при возентов на пучинистых вестнои конструкции адежность при дейстчения, т.к, предусмоттрукции водоотвод в вертикального короба и не исключает появлеаментом и коробом, а которая при замерзаикновению сил мороз(54) ФУНДАМЕ НТ ЗДАН ИЯ, СООРУЖЕНИЯ (57) Сущность изобретения:в фундаменте здания, сооружения, включающем полые сваи и фундаментные балки, полость в каждой свае смещена относительно продольной оси сваи внутрь здания, причем верхняя часть полости утеплена и в ней установлен патрубок, верхний торец которого расположен выше уровня пола здания, сооружения, а удаленная от полости грань сваи выполнена с буртиком в верхней части. 3 ил. Целью настоя щего изобретения является повышение надежности при действии.сил морозного пучения.На фиг.1 изображен фундамент в плане;на фиг.2 - сечение А-А на фиг,1; на фиг,3 -сечение Б-Б на фиг,1,Фундамент включает полую сваю 1 ввиде усеченного конуса, обращенного большим основанием вверх с внутренней полостью 2, в верхней части которой размещенутеплитель 3, выполненный ниже глубиныпромерзания, и установлен патрубок 4, прикрепленный к стальным закладным деталям5 сваи, Полость в свае смещена относительно продольной оси сваи внутрь здания, сооружения, а удаленная от полости грань сваивыполнена с буртиком 6 в верхней части,Фундамент включает также фундэментныебалки 7, утеплитель 8, уложенный под полом9 и фундаментными балками 7, бетон 10, Нафундаментных балках 7 оперта кирпичнаякладка 11 стен здания, сооружения.Утеплитель 8, например керамзитовыйгравий с объемным весом у= 400 кг/м, призукладке под фундаментной балкой 7 не следует трамбовать., Д Возводят фундамент следующим образом.Забивают железобетонную сваю 1 любым известным способом, ориентируя ее гранью с буртиком наружу здания, Затем прикрепляют патрубок 4 к закладным деталям 5 сваи, после чего укладывают фундаментные балки 7.Работает фундамент следующим образом.Поскольку внутри сваи имеется полость 2, которая сообщается с воздухом помещения, то грунт вокруг сваи 1 промерзать не будет, а следовательно, не будут развиваться и силы морозного пучения. При необходимости в полость сваи может быть установлен обогреватель не показан) на глубину промерзания.Формула изобретения Фундамент здания, сооружения, вклю- Б чающий полые сваи в виде обращенныхбольшим основанием вверх усеченных конусов и фундаментные балки, о т л и ч а ющ и й с я тем, что, с целью повышения надежности при действии сил морозного пучения, 10 полость в каждой свае смещена относительнопродольной оси сваи внутрь здания, причем верхняя часть полости утеплена и в ней установлен патрубок, верхний торец которого расположен выше уровня пола здания, соо ружения, а удаленная от полости грань сваивыполнена с буртиком в верхней части.
СмотретьЗаявка
4920796, 21.03.1991
В. А. Лебедев
ЛЕБЕДЕВ ВАЛЕРИАН АЛЕКСЕЕВИЧ
МПК / Метки
МПК: E02D 27/34
Метки: здания, сооружения, фундамент
Опубликовано: 07.12.1992
Код ссылки
<a href="https://patents.su/2-1779714-fundament-zdaniya-sooruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Фундамент здания, сооружения</a>
