Номер патента: 817786

Опубликовано: 30.03.1981

Авторы: Баландин, Ларичев, Океанов, Родькин

МПК: H01H 47/28

Метки: реле, частотное

...реле, дополнительно введены последовательно соединенные преобразователь синусоидального сигнала в прямоугольный и диапазонный селектор импульсов по длительности, причем вход преобразователя подключен к выходу частотно-избирательного элемента, а выход селектора соединен со входом детектора.Сущность изобретения поясняется чертежом.Устройство содержит частотно-избирательный элемент 1, преобразователь 2 синусоидального сигнала в прямоугольный, диапазонный селектор 3 импульсов по длительности, детектор 4, пороговый элемент 5 и исполнительный элемент 6.1786 Реле работает. следующим образом.Входной сигнал фильтруется частотно- избирательным элементом 1 с заданным затуханием вне номинальной полосы пропускания и поступает на преобразователь...

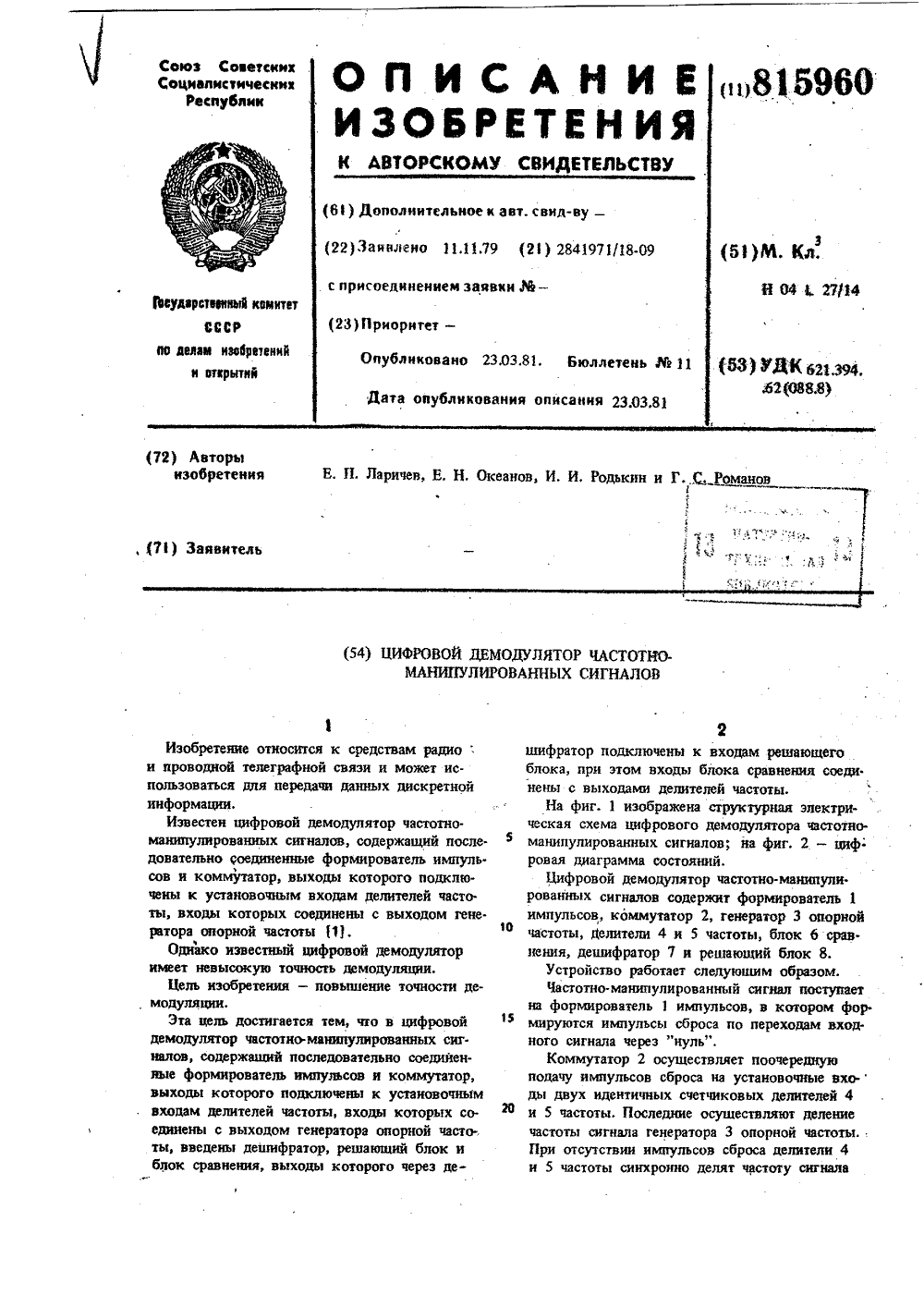

Номер патента: 815960

Опубликовано: 23.03.1981

Авторы: Ларичев, Океанов, Родькин, Романов

МПК: H04L 27/14

Метки: демодулятор, сигналов, цифровой, частотноманипулированных

...2 осуществляет поочередную подачу импульсов сброса на установочные вхо-ды двух идентичных счетчиковых делителей 4 и 5 частоты, Последние осуществляют деление частоты сигнала генератора 3 опорной частоты. При отсутствии импульсов сброса делители 4 и 5 частоты синхронно делят частоту сигнала815960 3генератора 3 опорной частоты, и на выходах разрядов делителей 4 и 5 частоты происходит синхронная смена разрядов чисел. Блок 6 сравнения, например арифметическое устройство, осуществляющее вычисление разницы между числами, выдает нулевой результат сравнения в программируемый дешифратор 7.При лоступлении импульсов сброса с комму. татора 2 между числами на выходе счетчиковых делителей 4 и 5 частоты за счет воздействия импульсов сброса...

Номер патента: 799122

Опубликовано: 23.01.1981

Авторы: Баландин, Ларичев, Океанов, Родькин

МПК: H03K 5/26

Метки: импульсов, селектор

...6 Селектор импульсов содержит также делитель 13 частоты, соединенный с блоком 1 укорочения входных импульсов, и ключ 14 управления,подключенный параллельно к делителю 13 частоты.Устройство работает следующим образом.Поступающие на вход устройства (импульсы укорачиваются в блоке 1 укорочения на заданную длительность.Укороченные импульсы на выходе блока 1 укорочения инвертируются инвертором 2 и дифференцируются дифференцирующим элементом 3,запуская передним фронтом генератор 4. Импульсы с выхода инвертора 2 и импульсы с прямого выхода генератора 4 поступают на элемент 5 совпадения, который регистрирует (в случае совпадения) наличие на входе устройства импульсов заданной длительности. Неинвертированные импульсь 1 с выхода блока 1...

Номер патента: 794764

Опубликовано: 07.01.1981

Авторы: Баландина, Ларичев, Океанов, Родькин

МПК: H04L 27/14

Метки: демодулятор, сигналовчастотной, телеграфии, цифровой

...элемента И 16 нулевого потенциала с прямого выхода трипера 17. Дсшифраторы 18 и 19 запрограммированы на дешифрацию состояний счетчика 15, соответствующих единичному и нулевому разрядам посылок соответственно и в зависимости от скорости передачи информации (от длительности разрядов посылки).В блоке 12 счетчик 20 удерживается в нулевом состоянии единичным потенциалом, поданным на его установочный вход через элсмент ИЛИ 25 с выхода элемента И 26, на входы которого поданы единичные потенциалы с инверсных выходов триггеров 17 и 27. Дешифраторы 22 и 23 запрограммированы на дешифрацшо состояний счетчика 20, изменяемых по сигна.Там с выхода первого ограничителя 2, соответствующих признаков наличия и окончания разрядов комбинаций в...

Номер патента: 790251

Опубликовано: 23.12.1980

Авторы: Баландин, Ларичев, Океанов, Родькин

МПК: H03K 5/22

Метки: импульсов, селектор

...из входов которых соединен с выходом элемента 3, и блок 8 анализа выходных сигналов, а также синхронизатор 9, включенный между выходом блока 1 укорочения входных импульсов и синхронизирующими входами генератора 4 импульсов и распределителя б, и блок 10 управления интервалами укорочения и контроля входных импульсов, выход которого подключен, соответственно, к вторым входам блока 1 укорочения входных импульсов, генератора 4 импульсов и к входу распределителя б, а входом - к блоку 8 анализа выходных сигналов, причем предусмотрен вход для программного управления от постороннего источника управляющих сигналов, например ЭВМ. Устройство работает следующим образом.При поступлении на его вход последовательности импульсов, блок 1 укорачивает до...

Номер патента: 773794

Опубликовано: 23.10.1980

Авторы: Ларичев, Павский

МПК: H01L 23/34

Метки: блок, радиоэлектронный

...теплоотво- З 5да 1 пропускается охлаждающая жидкость, одновременно на него подаетсянапряжение. Диэлектрические основания3 обеспечивают расположение полупроводниковых приборов 2 относительно щоси жидкостного теплоотвода 1 иориентируют болты б относительно полупроводниковых приборов 2,При затяжке болтов б деФормируютсярессоры 8, выполненные в вице набораупругих пластин 11. При работе полупроводниковых приборов 2 происходитувеличение температуры блока относительно температуры окружающей среды,Наборупругих пластин 11 позволяетиметь необходимые усилия на полупроводниковых приборах 2, а прогиб их,обеспечивает компенсацию температурных линейных расширений в радиозлектронном блоке, опорные механизмы, расположенные между рессорами 8 и...

Номер патента: 769758

Опубликовано: 07.10.1980

Авторы: Ларичев, Михайлов, Океанов, Родькин

МПК: H04L 27/14

Метки: демодулятор, сигналов, цифровой, частотномодулированных

...фильтре 5 и ограничиваются в ограничителе 3. Прямоугольная последовательность частотно-манипулированных импульсов с ограничителя 3 поступает на дифференцирующую цепочку 6. С выхода дифференцирующей цепочки 6 короткие импульсы, соот ветствующие переходам сигналоз через нуль, поступают,на,схему запуска 9 и блок 15. Схемой запуска 9 по сигналам с диффвренцирующей цепочки 6 вырабатываются импульсы начала деления частоты опорных колебаний делителем 4 и импульсы опроса дешифратора 11 и блока 10, следующие с периодом частоты действующего на входе сигнала. Импульсы начала деления частоты следуют непосредственно за импульсами опроса и устанавливают в исходное состояние делитель 4 и оперативную память блока 16, Импульсы, поступа. ющие с...

Номер патента: 769757

Опубликовано: 07.10.1980

Авторы: Ларичев, Михайлов, Океанов, Родькин

МПК: H04L 27/14

Метки: демодулятор, сигналов, цифровой, частотномодулированных

...соответствующие переходам сигналов с частотами нажатие и отжатие через нуль, поступают на схему запуска 9. Схемой запуска 9 по сигналам с дифференцирующей цепочками 6 вырабатываются импульсы начала и окончания деления частоты опорных колебаний с периодами частот нажатие и отжатпе,Импульсы начала деления частоты опорных колебаний поступают на формирователь 15, который, вырабатывает установочпые импульсы, подаваемые,на делитель 4 в соответствии с импульсами последова тельности, подаваемой с выхода ограничителя 2 непосредственно и через инвер. тор 17. Временное положение и длитель. ность установочных импульсов таковы, что делитель 4 надеино устанавливается в исходное состояние, По окончании установочного импульса делитель 4 начинает...

Номер патента: 751768

Опубликовано: 30.07.1980

Авторы: Ларичев, Либман, Попелов, Шифрин

МПК: B66B 5/12

Метки: предохранительное

...18 двуплечий рычаг 5 концом 8 прижимается к грузовому канату 9, а концом 10 взаимодействует с конечным выключателем 7. При этом контакты конечного выключателя 7 замкнуты и электродвигатель привода лебедки включен (электродвигатель не показан), польемник работает.Прп ослаблении грузового каната 9 двуплечий рычаг 5 поворачивается на оси 3 и его конец 10 отходит от конечного выключателя 7, контакты которого размыкаются и разрывают цепь питания электродвигатсля лебедки, т. е прекращается дальнейшая размотка каната. При работе подъемника возможен перекос оси 3 с отклоняющим элементом 4.Выполнение отверстий 2 овальными в опоре 1 гля оси 3 дает возможность регулировать положение оси 3, в результате чего достигается правильное взаимодействие...

Номер патента: 738187

Опубликовано: 30.05.1980

Авторы: Баландин, Ларичев, Океанов

МПК: H04L 13/02

Метки: кодов, передачи, приема

...матрицу 30 соединены с выходами второго распределителя 31, вход которого соединен с выходом первою элемента ИЛИ 1, причем выход блока пере- ЗО записи 23 соединен с одним входом блока оперативной памяти 2, другой вход1которого соединен с одним выходом блока оперативного управления 29, другие выходы которого соединены соответственно 35 с другими входами первого элемента запрета 7, первого. блока долговременной памяти 22 и первым входом формирояателя 25, а также первым входом третьего элемента запрета 26, другой вход кото рого соединен с блоком опознояания сигнала 17, выходы которого соответственно соединены с другим входом второго элемента ИЛИ 18 и вторым входом формирователя 25, третий вход которого сое.45 динен с дополнительным выходом...

Номер патента: 733098

Опубликовано: 05.05.1980

Авторы: Баландин, Ларичев, Михайлов, Океанов, Родькин

МПК: H03K 5/20

Метки: импульсов, селектор

...неуправляемой нели. нейной характеристикой, создает предпосылки для накопления интегратором 4 энергии коротких входных импульсов с высокой частотой следования до величины, превышающей пороговое значение ключа б, Во избежание возможных в данном случае ложных срабатываний порогового ключа 6 вход последнего шунтируется ключом 11, управляемым входными импульсами через инвертор 10. Ключ 1, выполняя функции разрядного элемента с управляемой нелинейной характеристикой наряду с повышением помехоустойчивости 1 ис. ключения накопления потенциала) уменьшает погрешность селекции импульсов за счет повышения крутизны заднего фронта пилообраз. ных импульсов на выходе интегратора 4, а, следовательно, - повышения разрешающей способности порогового...

Номер патента: 718150

Опубликовано: 29.02.1980

Авторы: Болотов, Ларичев

МПК: B01J 1/06

Метки: ионитный, фильтр

...чертеже представлен ионитный фильтр, общий вид.Ионитный фильтр состоит из корпуса 1, который разделен на две камеры непроницаемой горизонтальной перегородкой 2, Обе камеры снабжены водораспределительными устройствами 3 и 4, а также дренажными устройствами 5 и 6. Центрально установленная труба 7 посредством отверстий 8 и 9 на диаметрально противоположных ее,ф ф 497181 сторонах сообщается с водораспрсделитсльными и дренажными устройствами обеих камер фильтра. В нижней и верхпец камерах фильтра размещена фильтрующая загрузка 10 и 11, Отфильтрованная вода по 5 отводному патрубку 12 выводится из фильтра.Фильтр работает следующим образом, Исходная вода поступает по водораспре. делительному устройству 3 в верхнюю ка О меру, а другая часть по...

Номер патента: 699665

Опубликовано: 25.11.1979

Авторы: Баландин, Ларичев, Океанов

МПК: H03K 5/18

Метки: импульсов, селектор

...импульсов навходе селектора преобразуется счетным триггером 9 н последовательностьимпульсов, длительность которых равнапериоду следований входных импульсов. 55Последовательность преобразованныхимпульсов поступает на вход управляемого вентиля 4, разрешая прохождение импульсов тактового генератора 5на вход последовательного счетчика 60б на,время действия входного импульса. одновременно входной импульс поступает на блок 8 выбора исходногосостояния счетчика. На выходе этогоблока появляется импульс, соответст вуюший переднему фронту входного импул ьса. Этим импул ьсом счетчик б устанавливается в исходное состояние. При заполнении счетчика б на его выходе появляется импульс, которыЯ поступает на формирователь 7...

Номер патента: 695935

Опубликовано: 05.11.1979

Авторы: Ларичев, Орлов, Осипов

МПК: B65G 69/20

Метки: бревен, воде, сортировки

...прикреплен 5 к щекам (пластинкам) цепи лве уголка 15, е к уголкам на двух болтах креигтс каждый конец стойки траверзы 14. Вторые концы стойки 13 (сдвоенной) привариваются к хомуту 16 травеосы. Кажда стойка траверсы к цепи транспоротора крепится не под углом 90, а ей придан угол атаки Ч =10 15 по телравот.к движения Угол атаки хеобхоли,о:дать траверсе для недопушениполныривап бревен под траверсу, тек как при е движении вместе с бревном оа может отклоняться назад,Сгеоветельно с Гойки Гравере зев кр,:пены не не. понтонах, а ца сНх сортировочного транспортера. Треверс обладают высокой плавучестьо и надежно поддерживают нижние ветви (пеги) сортировочного транспортера ныл водо па требуемой высоте, обеспечивающей прохождение под цепями...

Номер патента: 591708

Опубликовано: 05.02.1978

Авторы: Бережной, Ларичев, Староселецкая

МПК: G01F 23/14

Метки: гидростатического, труба, уравнительная, уровнемера

...складывающейся после цачальцого отклонения заслонки с гидроди- намической силой, перекрывает обращенную в сторону крена ветвь, подпитка происходит через вторую ветвь, расположенную вьцие перекрытой цад зеркалом жидкости.Отцосительцая погрешность измерения уровня определяется формулой:Н, Яо Н - = О б ( и с + с й б ьН 7где Н - расстояние от среза трубы до зеркала жидкости цри сС О (действительный уро вен ь );Н - расстояние от среза трубы до зер 46 кача жидкости црцсх. О (касушцйся уровень); с= -- приведенный размах вотвеи; гдеО=гнСХ - расстояние между осями симметрии ветвей;45с - угол крена.Применение дополнительной ветви уравнительной трубы прибавляет к отрицательной погрешности о 1-Самположительное слагаемое сх Мп к, тем самым уменьшая...

Номер патента: 560332

Опубликовано: 30.05.1977

Авторы: Ларичев, Михайлов, Океанов

МПК: H03K 5/20

Метки: импульсов, селектор

...Т. Добровольская Заказ 1463,9 Изд. М 478 Тираж 1077 Подписное ЦПИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, ГК, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 вующий длительности минимально допустимых импульсов. Продолжительность открытого состояния ключа определяется разницей в длительности входных и минимально допустимых импульсов, поэтому на выходе порогового ключа б образуются импульсы, укороченные на минимально допустимый интервал по сравнению с входами. Входные импульсы меньше минимально допустимой длительности не поступают далее.Укороченные импульсы с выхода порогового ключа б дифференцируются дпфференцирующей цепьюдля запуска передним фронтом генератора 8...

Номер патента: 560138

Опубликовано: 30.05.1977

Авторы: Ларичев, Мелисин

МПК: G01B 13/18

Метки: несоосности, поверки, средств

..." и 3, промежуточнсс звено4, шар:пгрпо сопряженное с упомянутыми образцовымп кольца сп с пс. ощью упругпкпсремычс. 5 и б, мс.;апизм Отнсситсльнсгсперс)СИспи Колец, ьыгог 1 нснныГ В Виде дву)З 0 взимо перпенд; улярны.; винтовы) меканизмов 7;1 8, промежуточного рычага 9 иушка 10, скрепленного с промс:куточным звеном. С основанием винтовые механизмы сос;Инспы стОЙНОЙ 11 и с харс 12.Образцовые кольна 2 и 3 взаимодействуют 5с упорами 13 и 11, установленными на основаши; положение Образцовых колец относительно основания отмечается нзмсрптслямп15 и 16 Л 5 Псйных герссгцениЙ.Образцовые кольца 2 и 3 имеют строго соосныс наружпуо и внутреннюо поверхности;промсжтоиОс зВсно - имсст Отвсрстис, нсско;ько прсвышающсс по диаметру ОтВерсти 5образцовых...

Номер патента: 545076

Опубликовано: 30.01.1977

Авторы: Ларичев, Нестеркин, Океанов, Погодин

МПК: H03K 5/18

Метки: длительности, импульсов, спектор

...содержит элемент совпадения 1, диффереццирующую цепь 2, инвертор 3, управляющий вентиль 4, генератор тактовых импульсов о, последовательный счетчик 6, формирователь 7 стробирующих импульсов и бло8 выбора исходного состояния последовательного счетчика. Селектор работает следующим образом.Импульсы, приходящие на вход управляющего вентиля 4, открывают его, разрешая прохождеше импульсов генератора 5 ца вход последовательного счетчика 6. Б то же время входной импульс поступает ца олок 8. На выходе этого блока 8 появляется короткш импульс, соответствующий переднему фронту входного импульса. Этим коротким импульсом последовательный счетчик 6 устанавливается в требуемое исходное состояние. Прц заполнении счетчика 6 на его выходе...

Номер патента: 521904

Опубликовано: 25.07.1976

Авторы: Болотов, Добрин, Ларичев, Лотарев, Торлина

МПК: B01D 23/10

Метки: ионитный, фильтр

...каналы 4, которые соединяются между собой пластинами 5. Внутри корпуса расголожены водораспределитепьное устройство 6 с патрубком подвода фипьтруемой воды, коплектор 7 с патрубком для подвода и отвода охлаждающей среды в дренажное устройство 8, На нижнем днище корпуса расположеныпатрубки 9 для отвода отфильтрованной воды, Количество патрубков 9 соответствует количеству камер.Перегородки 2 сопрягаются со стенками корпуса 1 и образукт охлаждающие камеры 10, по которым охлаждающая среда из нижней части коллектора 7 по капицам 4 в перегородках 2 поступает в верхнюю часть коллектора 7 и отводится по нему из фильтра.Ионитный фильтр работает следующим образом.фильтруемая вода через водораспределительное устройство 6 подается на...

Номер патента: 357023

Опубликовано: 01.01.1972

Авторы: Бин, Ларичев, Липецкий, Микотин

МПК: B22C 3/00

Метки: литейных, покрытие, теплоизоляционное, форм

...использован либо асбест хризотиловый, либо шамот порошкообразный. В качестве глинистой составляющей желательно использовать каолин.При использовании асбеста хризотиловогов качестве наполнителя, а в качестве глинистой составляющей - каолин, оптимальным является следующее соотношение компонентов, входящих в состав покрытия, вес. %:Асбест хризотиловый 14 - 16 Каолин 11 - 12 Алюмофосфатное связующее 3,0 - 6,0 Вода остальноеПри использовании порошкообразного шамота в качестве наполнителя, а в качестве глинистой составляющей - каолин оптимальным является следующее соотношение компонентов, входящих в состав покрытия, вес. %:Порошкообразный шамот 15 - 17 Каолин 11 - 12 Алюмофосфатное связующее 3,5 - 5 Вода остальноеНанесение покрытия на...

Номер патента: 356604

Опубликовано: 01.01.1972

Авторы: Власов, Днсман, Ларичев, Лейберман

МПК: G01R 33/12

Метки: npobeltaмагнитных, автоматической, сердечников, электрическимпараметрам

...потоком25 токов, протекающих при этом через иглу, проверяемый сердечник перемагничивается, Возникающие на выходных контактах измерительного стенда сигналы непосредственно, либо после вычитания из выходных сигналов30 эталонного сердечника прикладываются канализатору 5. В анализаторе производится, в озябшем случае, необходимая амплитудно- временная селекция поступивших сигналов и вырабатываются выходные сигналы, характеризующие проверенный сердечник. Запускающие импульсы задающего генератора 1 поступают также на делитель частоты б, частота выходных импульсов которого определяет цикл работы исполнительных узлов. Делитель частоты управляет временным распределителем 7, который вырабатывает управляющие импульсы, соответствующим образом...

Номер патента: 354170

Опубликовано: 01.01.1972

Авторы: Кругов, Ларичев, Московское, Ордена

МПК: F01P 7/16

Метки: 354170

...в гайке 11,кой 12, Рукоятка настройпередачу 13 и шестерню 14зана с рейкой 15, снабженобразователем. Последнийшарнирно соединенный с р17, связанным при помощичиками 20 и 21 соответствгрузки. жима двига 20 переда- а рычаг 17. шарнира 22 ра 23, перету или друенения скоПри измен теля импульс ется через тя Последний по и вращает рь мещая однов гую сторону ростного реж ении скоростного ре от датчика окорост гу 18 в виде усилия ворачивается вокруг чаг 16 вокруг шарн ременно рейку 15 в в зависимости от из има двигателя. Перемещение рейки 15 ни 14 и зубчатой перед во вращение рукоятки 1 с гайкой 11, Осевое пере раничено упорами, а при вместе со штоком 9 пер вниз, вызывая перемеще стройки б. Вследствие э ствует на рабочий силь мещает...

Номер патента: 339669

Опубликовано: 01.01.1972

Авторы: Крутое, Ларичев, Московское, Ордена

МПК: F01P 7/16

Метки: iirrh8e, ulib, двигателявсесоюзнаяi-r, йдйг, пио, температуры

...40 всасывающий патрубок центробежного насоса 13.Охлаждающая жидкость подводится к гидравлической трубке 19 через редукционный клапан 17, представляющий собой регулятор давления прямого действия, который обеспечивает постоянство давления на входе в гидравлическую трубку 19. Давление после редукционного клапана 17 контролируется с помощью манометра 18, Перемещение конуса 20 создает изменение давления в полости гидравлической трубки 19, пропорциональное перемещению конуса 20, а следовательно, и скоростному режиму двигателя.Изменение давления в полости гидравлической трубки 19 передается на исполнительный орган регулирующего устройства 16, шунтирующего регулятор температуры 15. Регулирующее устройство 1 б либо увеличивает, либо уменьшает...

Номер патента: 323750

Опубликовано: 01.01.1972

Авторы: Власов, Давыдов, Дисман, Ларичев, Лейберман

МПК: G01R 33/12

Метки: автоматической, магнитных, параметрам, разбраковки, сердечников, электрическим

...расположена магнитная головка 5. На подающей дорожке имеется вертикальное отверстие, в которое вставлена изме 1 О рцтельная игла б, Над иглой расположеныизмерительные контакты 7. Измерительнаяигла через пружинную развязку 8 соединенас соленоидом 9,На боковой стороне чаши перпендикулярно отверстию для иглы имеется отверстие длявоздуха, которое посредством шланга сообщается с электромагнитной помпой 10. Надне чаши установлена отводящая трубка 11,посредством которой проверенные сердечникинаправляются в распределитель 12. Для уравновешивания чаши и увеличения производительности на чаше установлено несколько измерительных узлов.На чертеже показано два узла.Разбраковываемые сердечники, находящиеся в чаше, по подающей дорожке доходятдо...

Номер патента: 315659

Опубликовано: 01.01.1971

Авторы: Власов, Давыдов, Дисман, Ларичев, Лейберман

МПК: B65G 27/04

Метки: вибробункер

...5 для выпуска Вибро бункер, включающий приводимую в колебательное движение от вибратора чашу с коническим дном и направляющей, от.гичаюигийся тем, что, с целью устранения перехода между началом направляющей и дном бункера, упрощения его конструкции и технологии изготовления, дно бункера выполнено с выборками, а в качестве направляющейг использованы участки кольцевой поверхности дна бункера, образованные между стенкой бункера и выборками,Изобретение относится к области вибрационной подачи мелких деталей, например ферритовых сердечников.Известны вибробункеры, включающие приводимую в колебательное движение от вибратора чашу с коническим дном и направляющей. Направляющая обычно выполнена в виде спирали.С целью устранения перехода между...

Номер патента: 264529

Опубликовано: 01.01.1970

Авторы: Акодис, Ларичев, Минеев, Самоделкин, Шипицын

МПК: H02M 5/42, H02M 7/72

Метки: автономный, инвертор

...и вентильных мост подключена к од напряжения, сое 5 конденсатор со фильтровой дрос с целью уменьше характеристик ин го дросселя выпо 0 соединенных послИзвестен автономный инвертор, содержащий два вентильных моста, через которые нагрузка подключена к одному из полюсов питающего напряжения, соединенному через фильтровой конденсатор со средней точкой нагрузки, и фильтровой дроссель.Предлагаемый автономный инвертор отличается тем, что обмотка фильтрового дросселя выполнена в виде цепочки из двух соединенных последовательно секций, подключенной параллельно нагрузке, а общая точка секций обмотки фильтрового дросселя подсоединена к другому из полюсов питающего напряжения.Это уменьшает габариты и улучшает характеристики инвертора.На чертеже...

Номер патента: 220005

Опубликовано: 01.01.1968

Авторы: Голубев, Городничий, Ларичев

МПК: B23Q 3/06

Метки: крепления, листовых

...возлотнитель деется к коничередмет изобретения овых я от- порции, иче- ерх- конИзвестны приспособления для крепления листовых деталей, имеющие плиту с каналом для отсоса воздуха, резиновый уплотнитель и опорные элементы. В таких приспособлениях резиновый уплотнитель постоянно закреплен в канавке плиты, что препятствует креплению деталей любой конфигурации.Предложенное приспособление для крепления листовых деталей отличается от известных тем, что опорные элементы выполнены в виде конических шайб, удерживающих боковыми поверхностями уложенный по соответствующей конфигурации резиновый уплотнитель. Это позволяет применять приспособление для зажима деталей любой формы.На фиг. 1 изображено описываемое приспособление, поперечный разрез; на...

Номер патента: 209070

Опубликовано: 01.01.1968

Авторы: Бегл, Дисман, Елуферьев, Ларичев, Носова

МПК: G01R 31/327, G11C 29/00

Метки: магнитных, матричных, нагрузкой, переключателей, проверки, разделенной

...выходам коммутатора, а входные обмотки - к ключевым схемам, выполненным, например, в виде последовательно соединенных тиристоров и реле.При массовой проверке матричных переключателей контактами реле одновременно коммутируются одноименные входные обмотки как проверяемого, так и эталонного переключателей и их выходные сигналы сравниваются либо визуально с помощью осциллографа, либо автоматически схемой сравнения,полярность которых соответствует выбору данной входной обмотки 3 кодирующего переключателя. Сигналы, имеющие эту полярность, включают подключенные к этим обмоткам тиристоры б, в результате чего срабатывают включенные последовательно с ними реле 7.Контакты 8 этих реле производят необходимые коммутации входных оомоток проверяемого и...

Номер патента: 198598

Опубликовано: 01.01.1967

Авторы: Главмосс, Ларичев, Пен

МПК: B66C 1/54

Метки: захват, крановый

...через отверстия обоймы и корпусаи занимают первоначальное положение. Зах 30 ват извлекают из полости груза. тактные усилия в заподъеме груза, распичастке взаимодействия с наклонными цилин"1 то хвате рающ с ша дриче На вый А-А, оы уменьшить ко возникающие при ий стержень ца у риками выполнен скими канавками. чертеже изображ захват, продольнь н описываемый крано й разрез и разрез по Изобретение относится к крановым захватам для грузов с внутренней полостью, содержащим корпус с подвижными в горизонтальном направлении распорными органами и с распирающим стержнем, заклинивающим в рабочем положении распорные органы между поверхностью стержня и поверхностью полости груза.Цель изобретения - повысить долговечность кранового захвата и...

Номер патента: 175366

Опубликовано: 01.01.1965

Автор: Ларичев

МПК: C23C 14/54

Метки: вакуумная

...материалы. При совмещении отверстий изделия сообщаются с наносимыми материаламн.Откачиваемые или газонаполненные объемы 1 (см. чертеж) с изделиями укреплены на подвижном диске 2, притертом к неподвижному диску 3. К нижней части неподвижного диска крепятся емкости со съемными контейнерамц 4, содержащими наносимый материал. Подвижный и неподвижный диски имеют совмещающиеся отверстия б.Емкости со съемными контейнерами снабжены вакуум- и газопроводами. При совмещении отверстий емкости с наносимым материалом сообщаются с объемами, в которых помещают изделия,Возможность последовательно перемещать изделия над емкостями с испаряемыми мате 5 риалами позволяет наносить многослойные металлические и диэлектрические покрытия путем распыления...
