Цифровой демодулятор частотномодулированных сигналов

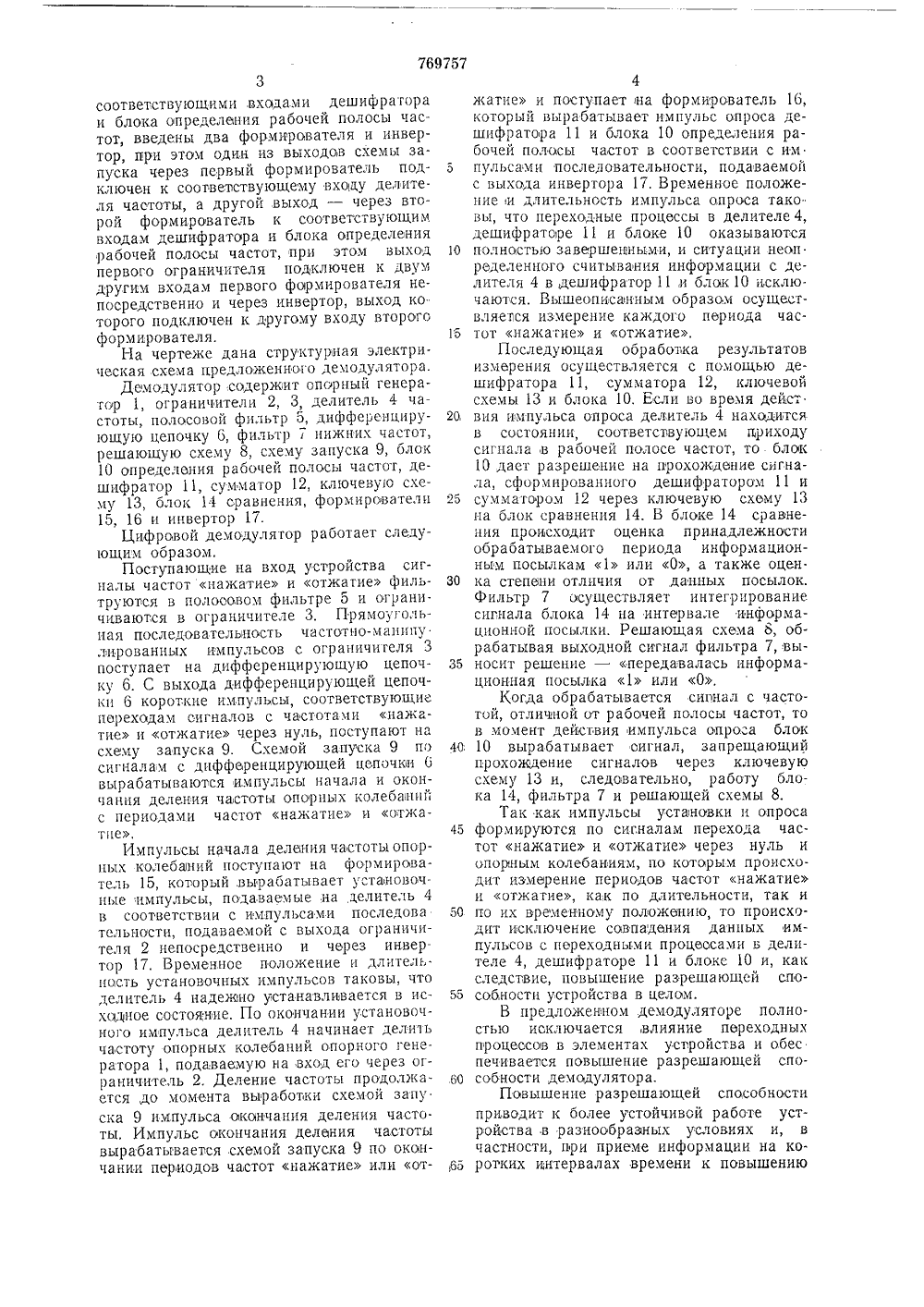

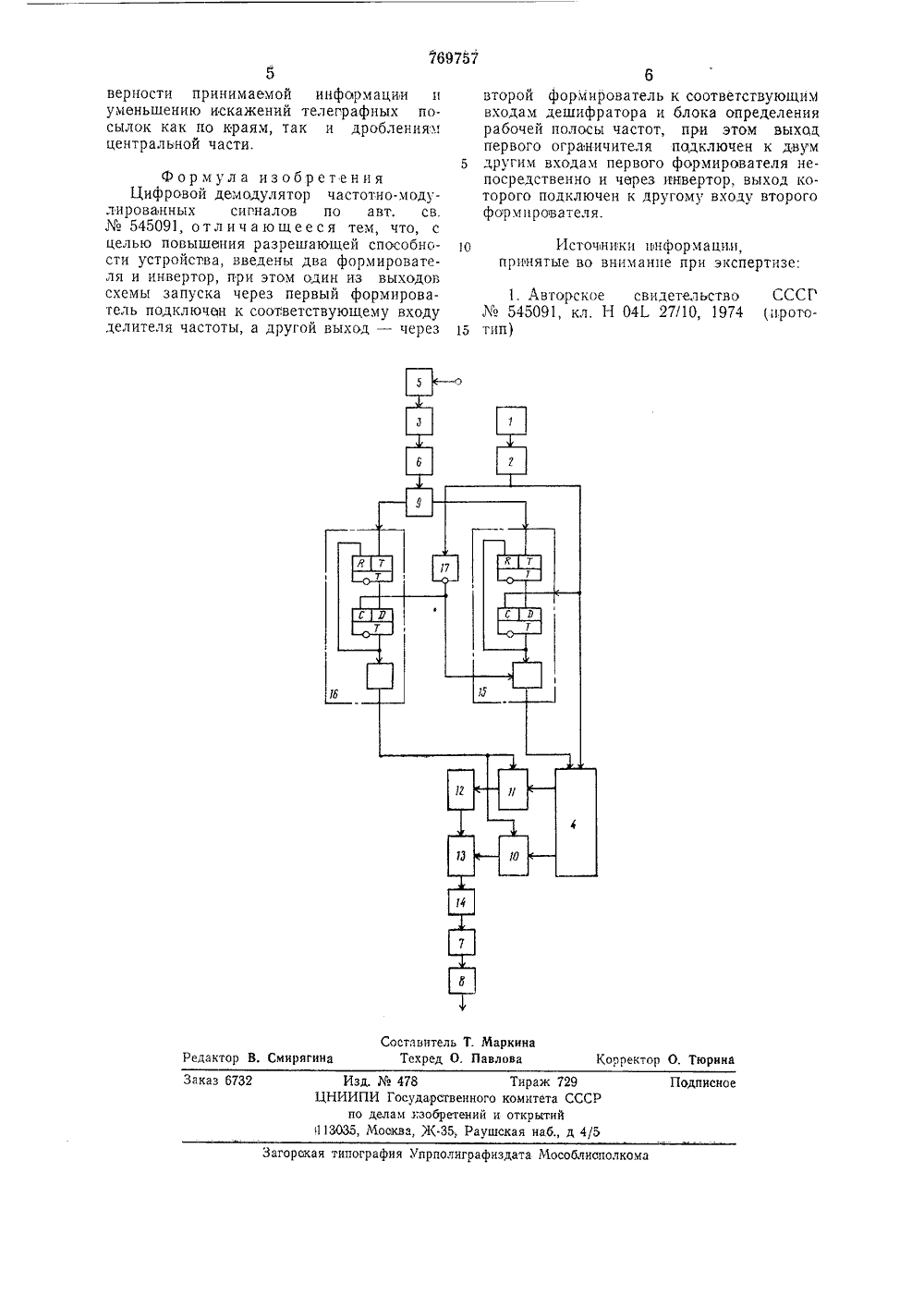

"ф о ис-чЬИЧИМ л-Й"и е,пуб 9757 ОПИ-СИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(51) М. 1 хл.зН 04. 27 рисоединенцем заявки рственнын комитет Приоритет СССР о делам изобретений и открытий3) Опубликовано 07.10,80. Бюллетень5) Дата опубликования описания 07.10 53) УДК 621.376.(54) Ц ОР ЧАСТОТНОГНАЛОВ Изобретение относится к радиотехнике и может использоваться при приеме дискретной информации.По основному авт. св.545091 язве. стен цифровой демодулятор частотно модулированных сигналов, содержащий последовательно соединенные опорный гене. ратор, первый ограничитель и делитель частоты и последовательно соединенные полосовой фильтр, второй ограничитель и дифференцирующую цепочку, а также фильтр нижних частот, подключенный к решающей схеме, и схему запуска, блок определения рабочей полосы частот и последовательно соединенные дешифратор, сумматор, ключевая схема и блок сравнения, выход которого соединен с фильтром нижних частот, а дифференцирующая цепочка через схему запуска подключена к делителю частоты, соответствующие выходы которого соединены с дешифратором и блоком определения полосы частот, выход которого подключен к управляющему входу ключевой схемы, при этом второй выход схемы запуска соединен с соответствующими входами дешифратора и блока определения рабочей полосы частот 111Однако в таком демодуляторе в условиях совпадения моментов перехода через ,нуль сигналов характеристических частот с переходными процессами, протекающимив делителе частоты, дешифраторе и блокеопределения рабочей полосы частот, появляется неопределенная ситуация, разреше5 нце которой дешцфратсром и блоком определения рабочей полосы частот можетбыть ложным,Цель изобретения - повышение разрешающей спсссбцастц устройства.1 О Для этого в цифровой демодулятор частотно-модулированных сигналов, содержащий последовательно соединенные опорный генератор, первый ограничитель и делитель частоты ц последовательно соеди 15 пенные полосовой фильтр, второй ограничитель ц дифференццрующую цепочку, атакже фильтр нцжццх частот, подключен.цый к решающей схеме, и схему запуска,блок определения рабочей полосы частот20 и последовательно соединенные дешифратор, сумматор, ключевая схема ц блоксравнения, выход которого соединен сфильтром нижних частот, а дцфференццрующая цепочка через схему запуска под 25 ключена к делителю частогы, соответствующие выходы которого соединены с дешифратором и блоком определения полосычастот, выход которого подключен к управляющему входу ключевой схемы, при этомрО второй выход схемы запуска соединен с1 О 15 20, 25 ЗО 35 4 О 45 5 О 55 6 О 65 3соответствующими вхадами дешифратора и блока определения рабочей полосы частот, введены два формирователя и инвертор, при этом один из выходов схемы запуска через первый формирователь подключен к соответствующему входу делителя частоты, а другой выход - через второй формирователь к соответствующим входам дешифратэра и блока определения рабочей полосы частот, при этом выход первого ограничителя подключен к двум другим входам первого формирователя непосредственно и через инвертор, выход которого подключен к другому входу второго формирователя.На чертеже дана структурная электрическая схема предложенного демодулятора.Демодулятор содержит опорный генератор 1, ограничители 2, 3, делитель 4 частоты, полосовой фильтр 5, дифференцирующую цепочку 6, фильтр 7 нижних частот, решающую схему 8, схему запуска 9, блок 10 определения рабочей полосы частот, дешифратор 11, сумматор 12, ключевую схему 13, блок 4 сравнения, формирователи 15, 16 и инвертор 17.Цифровой демодулятор работает следующим образом.Поступающие на вход устройства сигналы частот нажатие и отжатие фильтруются в полосэвом фильтре 5 и ограни. чиваются в ограничителе 3, Прямоугольная последовательность частотно-мапипу лированных импульсов с ограничителя 3 поступает на дифференцирующую цепочку 6, С выхода дифференцирующей цепочки 6 короткие импульсы, соответствующие переходам сигналов с частотами нажатие и отжатие через нуль, поступают на схему запуска 9. Схемой запуска 9 по сигналам с дифференцирующей цепочками 6 вырабатываются импульсы начала и окончания деления частоты опорных колебаний с периодами частот нажатие и отжатпе,Импульсы начала деления частоты опорных колебаний поступают на формирователь 15, который, вырабатывает установочпые импульсы, подаваемые,на делитель 4 в соответствии с импульсами последова тельности, подаваемой с выхода ограничителя 2 непосредственно и через инвер. тор 17. Временное положение и длитель. ность установочных импульсов таковы, что делитель 4 надеино устанавливается в исходное состояние, По окончании установочного импульса делитель 4 начинает делизь частоту опорных колебаний опорного гене. ратора 1, подаваемую на вход его через ограничитель 2. Деление частоты продолжается до момента выработки схемой запу ска 9 импульса окончания деления частоты, Импульс окончания деления частоты вырабатывается, схемой запуска 9 по окончании периодов частот нажатие или от 4жатие и поступает на формирователь 16, который вырабатывает импульс опроса дешифратора 11 и блока 10 определения рабочей полосы частот в соответствии с им пульсами последовательности, подаваемой с выхода инвертора 17. Временное положение и длительность импульса опроса тако вы, что переходные процессы в делителе 4, дешифраторе 11 и блоке 10 оказываются полностью завершенными, и ситуации неап. ределенного считывания информации с делителя 4 в дешифратор 11,и блэк 10 исключаются. Вышеописанным образом осуществляется измерение каждого периода частот нажатие и отжатие.Последующая обработка результатов измерения осуществляется с помощью дешифратора 11, сумматора 12, ключевой схемы 13 и блока 1 О, Если ьо время дейст. вия импульса опроса делитель 4 находится в состоянии, соответствующем приходу сигнала в рабочей полосе частот, то блэк 10 дает разрешение на прохождение сигнала, сформированного дешифратором 11 и сумматором 12 через ключевую схему 13 на блок сравнения 14. В блоке 14 сравнения происходит оценка принадлежности обрабатываемого периода информационным посылкам 1 или О, а также оценка степени отличия от данных посылок. Фильтр 7 осуществляет интегрирование сигнала блока 14 на интервале информационной посылки. Решающая схема Ь, обрабатывая выходной сигнал фильтра 7, выносит решение - передавалась информационная посылка 1 или 0,Когда обрабатывается сигнал с частотой, отличной от рабочей полосы частот, то в момент действия импульса опроса блок 10 вырабатывает сигнал, запрещающий прохождение сигналов через ключевую схему 13 и, следо 1 вательно, работу блока 14, фильтра 7 и решающей схемы 8.Так как импульсы установки и опроса формируются по сигналам перехода частот нажатие и отжатие через нуль и опорным колебаниям, по которым происходит измерение периодов частот нажатие и отжатие, как по длительности, так и по их временному положению, то происходит исключение совпадения данных импульсов с переходными процессами ь делителе 4, дешифраторе 11 и блоке 1 О и, как следствие, повышение разрешающей способности устройства в целом.В предложенном демодуляторе полностью исключается влияние пвреходных процессоров в элементах устройства и обес печивается повышение разрешающей способности демодулятора.Повышение разрешающей способности приводит к более устойчивой работе устройства в разнообразных условиях и, в частности, при приеме информации на коротких интервалах времени к повышениюРедактор В. Смирягина Корректор О. Тюрина Заказ 6732 Изд. ЛЪ 478 Тираж 729 ЦНИИПИ Государственного комитета СССР по делам кзобретений и открытий 113036, Москва, )К.36, Раушская наб., д 4/бПодписное Загорская типография Упрполиграфиздата Мособлиополкома 5верности принимаемой информации и уменьшению искажений телеграфных посылок как по краям, так и дроблениям центральной части,фор мул а изобретенияЦифровой демОдулятор частотно-модулированных сигналов по авт. св. М 545091, отличающееся тем, что, с целью повышения разрешающей способнссти устройства, введены два формирователя и инвертор, при этом один из выходов схемы запуска через первый формирователь подключен к соответствующему входу делителя частоты, а другой выход - через 6второй формирователь к соответствующим входам дешифратора и блока определения рабочей полосы частот, при этом выхОд первого ограничителя подключен к двум 6 другим входам первого формирователя непосредственно и через инвертор, выход которого подключен к другому входу второго фойер м ирователя. 10 Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССГ545091, кл, Н 041. 27/10, 1974 1 ирото тип)
