Ларичев

Номер патента: 1366847

Опубликовано: 15.01.1988

Авторы: Жук, Кравец, Ларичев, Семена, Сидоров

МПК: F25B 45/00, F28D 15/02

Метки: дозированным, заправки, количеством, тепловой, теплоносителя, трубы

...внутри камеры 1, причем последняя снабжена герметизирующим узлом 6, состоящим из неподвижной губки 7 и подвижной губки 8, соединенной с приводом ее перемещения, выполненным в виде центробежного силового элемента 9 с эксцентриком, соединенного через элементы 10 фиксации с регулятором 11 его включения, Заправочный патрубок 12 тепловой трубы 5 может быть выполнен в виде сифона. Камера 1 имеет патрубок 13 для слива теплоносителя и торцовые крышки 14 и 15.Устройство работает следующим образом.В камеру 1 устанавливают полностью заполненную теплоносителем тепловую трубу 5 и закрепляют ее на валу 2 в узле 4, при этом заправочный патрубок 12 размещают между губками 7 и 8, после чего герметизируют камеру 1 и приводят вал 2 во вращение, при этом...

Номер патента: 1366846

Опубликовано: 15.01.1988

Авторы: Батуркин, Белинин, Жук, Ларичев, Семена, Сидоров

МПК: F28D 15/02

Метки: теплообменник

...труб 5 в контакте с ники установлены подвижные направляющие перегородки 7, образующие состецками камер 1 и 2 полости 8 и 9переменного объема, Механизм пере"мещеция выполнен я виде винтов 10,герметично установленных в торцовыхстецках камер 1 и 2 и упирающихсячерез пружинные элементы 11 в подвцжцье перегородки 7, при этом отверстия 4 в разъемных решетках выпад"цены коническими. Трубные решетки состороны камер снабжены теплоиэоляц ным сло 12.На тепловых трубах 5 размещеныкольцевые втулки 13 из эластичногоматериала для уплотнения, Камеры содержат патрубки 14 ь 151 16 и 17 длявхода н выхода теплоносителя. В торцовых стенках под винты выполненыуплотнения 18,Устройство работает следующим образом,В камеры 1 и 2 через патрубки 14и 6 подается,...

Номер патента: 1308491

Опубликовано: 07.05.1987

Авторы: Гринис, Ларичев, Садрединов

МПК: B06B 1/20, B28B 1/093

Метки: возбудитель, колебаний

...центральном отверстии 3 размещен направляющий стержень 9 ударника.Возбудитель колебаний работаетследующим образом,В исходном состоянии ударник 7поджимается пружиной 8 к коническому насадку 6. При поступлении жидкости через подводящий канал 4 вкорпус 1 под действием давления уцарник 7, сжимая пружину 8, отходитот конического насадка 6 и полностьюобтекается потоком жидкости, котораявытекает в отверстия крьппки 2, приэтом ударник приобретает дополнительно две степени свободы в перпендикулярном к его оси направлении и начйнает обкатываться по коническому насадку с угловой скоростью, достигающей 600 рад/с, и тем самьи вызывает вибрацию корпуса 1, которая передается на уплотняемую бетонную .смесь. Обкатывание ударника по коническому насадку...

Номер патента: 1303967

Опубликовано: 15.04.1987

Авторы: Артемьев, Ларичев, Новик, Пешков, Фирсов, Хелемский, Шитов

МПК: G02B 6/44

Метки: волоконно-оптический, кабель

...Ужгород, ул. Проектная, 4 Изобретение относится к оптическим кабелям с неметаллическим центральным элементом усиления и спирально навитыми волоконными световодами. 5Цель изобретения - улучшение механических характеристик кабеля,На чертеже представлен кабель,поперечное сечение.Кабель содержит центральный эле 10мент 1 усиления, выполненный из продольно ориентированных прочных неметаллических нитей, вокруг которого, спирально навит слой 2 таких женитей, толщина слоя больше диамет 15ра световодов 3, навитых спиральновокруг элемента 1 в слое 2. Междусветоводами 3 и наружным полимерным покрытием 4 расположены плоскиежгуты 5 из продольно уложенных прочных нитей. Жгуты скреплены лентой 6.Выбор слоя 2 толщиной, большейчем дцаметр световодов 3,...

Номер патента: 1297822

Опубликовано: 23.03.1987

Авторы: Крапивкин, Ларичев, Топоров, Фадеев, Хвисюк, Чикунов

МПК: A61B 17/00, A61M 5/14

Метки: артерии, введения, лекарственных, мозга, позвоночника, спинного, средств

...поверхностный слой мьппц спины. Иышцу, выпрямляющую позвоночник, отодвигают кнутри и под ней отыскивают нужную сегментарную ветвь аорты: заднюю межреберную артерию - после рассечения наружной межреберной мышцы тотчас 30 ниже шейки вышележащего ребра у нижнего края поперечного отростка позвонка, а поясничную артерию - на уровне и ниже поперечного отростка соответствующего поясничного позвонка. Артерию выделяют на протяжении 4-5 см. Периферический конец артерии перевязывают, а центральный берут на провизорную лигатуру, Между лигатура ми артерию надсекают, и в центральный отрезок артерии ретроградно вводятовенозный катетер, который продвигают до легкого упора, .что соответствует положению его конца на уровне осно вания поперечного...

Номер патента: 1278857

Опубликовано: 23.12.1986

Авторы: Адамский, Букатая, Ларичев, Родин, Шорникова

МПК: G06F 11/26

Метки: автоматизированная, тестового

...усилителей из строя.Кроме того, импульс И 1 через элементы 32 и 12 записывает +1 в счетчик 9 адреса (предполагаем, что этообычный набор без циклов и переходов). Импульс И 2 с четвертого выходаблока 5 синхронизации не производитв данном наборе никаких действий таккак цепи его прохождения заблокированы,Импульс ИЗ с второго выхода блокасинхронизации передним фронтом записывает код из блока 4 памяти команд в регистр 25 кода задержки (этоткод может быть равен О). Если этоткод не равен нулю, то задним фронтомИЗ триггер 21 устанавливается в "1".Кроме того, импульс И 3 осуществляетзапись набора из блока 69 памяти водин -из регистров 77-79 в зависимости от того, на какой из элементов И70 - 72 приходит разрешение от блока4 памяти команд,...

Номер патента: 1273728

Опубликовано: 30.11.1986

Авторы: Жук, Ларичев, Семена, Сидоров

МПК: F25B 45/00, F28D 15/02

Метки: заполнения, тепловой, теплоносителем, трубы

...Жсное Производственно-полиграФическое предприятие, г.Ужгород, ул.Проектная,Изобретение относится к теплотехнике и может быть использовано длязаполнения тепловых труб теплоносителем,Цель изобретения - повышение технологичности.На фиг,1 изображена установка длязаполнения тепловой трубы предлагаемым способом; на фиг.2 - заполняемаятепловая труба.Установка содержит камеру 1 с пережимным устройством 2, в нижнейчасти которой расположен сливной патрубок 3 с вентилем, под которым,установлен сборник теплоносителя 4,В камере 1 установлена тепловая труба 5 с заправочным патрубком 6.Способ заполнения тепловой трубыосуществляют следующим образом.Тепловую трубу 5 заправляют с избытком теплоносителем, устанавливают в камере 1 наклонно и...

Номер патента: 1266819

Опубликовано: 30.10.1986

Авторы: Боженко, Бурякин, Ларичев, Моисеев, Стародонов, Фролов

МПК: B65G 47/60

Метки: грузов, захвата, перемещения, съема

...крюка 1 с помощью пружины 4, установленной на шарнире 5 крюка 1. Между грузонесущими крюками 1 установлены вспомогательные грузонесушие крюки 6, которые по конструкции аналогичны грузонесущим, но установлены они зевом крюка 6 по ходу движения конвейера. Ось этого крюка смещена относительно оси каретки 2 в направлении, противоположном движению конвейера, с помощью Г-образных кронштейнов 7, Крюк 6 установлен на кронштейне 7 жестко. Над весоизмерителем 8 (местом съема и захвата) подвесной конвейер 3 имеет Ъ-образный участок 9, Каретки грузонесуших 1 и вспомогательных 6 крюков закреплены в звеньях цепи 10 подвесного конвейера, что ограничивает их отклонение под действием массы груза.Устройство работает следующим образом.Груз 11...

Номер патента: 1223011

Опубликовано: 07.04.1986

Авторы: Белинин, Ларичев, Рыбаков, Шматенко

МПК: F28D 7/06

Метки: теплообменник

...теплообмена путем уменьшения перетечек пагреваемой сре;ы из кольцевого зазора в патрубок вывода среды.На фиг.изображен теплообменпик, продольный разрез; на фиг. 2 узел 1 на фиг. 1.Теплообменник содержит кожух 1 с патрубками 2 и 3 соответственно ввода и вывода нагреваемой среды и трубную доску 4 с закрепленными трубами 5. С;оосно установленная обечайка 6 с винтовым оребрением имеет днище 7 с центральным отверстием для прохода нагрсваемой среды. На патрубке 3 вывода среды герметично укреплен с ьемный стакан 8, введенный свободным концом в кольцевой зазор 9, а 20 обечайка 6 снабжена цилиндрическим кольцом 1 О, размеценным вокруг свободного конца стакана 8, причем па обращенных одна к другой поверхностях кольца 1 О и стакана 8...

Номер патента: 1193784

Опубликовано: 23.11.1985

Авторы: Ларичев, Тесленко

МПК: H03K 3/64

Метки: импульсов, пачки, формирования

...установки в единицу первого триггера, инверсный выход которого соединен со вторым входом четвертого элемента И, вторая и третья шины управления соединены соответственно с первым и вторым входами третьего элемента ИЛИ, выход которого через третий формирователь соединен с инверсным входом установки в единицу третьего триггера, инверсные входы установки в единицу второго и четвертого триггеров соединены соответственно.с выходамичетвертого и пятого формирователей, входы которых соединены соответственно с третьей и четвертой шинами управления, выход блока сравнения соединен со входом первого формирователя.Каждый из формирователей содержит элемент И-НЕ и нечетное число последовательно соединенных элементов НЕ, вход первого и выход последнего...

Номер патента: 1191724

Опубликовано: 15.11.1985

Авторы: Афанасьев, Ларичев, Макаренко, Никитин

МПК: F28D 7/16

Метки: аппарат, теплообменный

...2 размещена ограничительная сетка 8 и выполнены карманы 9.Оптимальным вариантом как для 20 однородной рабочей среды, так и для псевдоожиженного слоя с точки зрения минимальных гидравлических сопротивлений является диффузор с длиной, равной 2,4-2,62 и выходным диаметром 25 3,2-3,3 В, причем кромки 7 закруглены радиусом 0,55-0,650, где 3 - диаметр подводящего патрубка 5. Днище 4 коллектора 3 выполнено плоским и выходной торец диффузора 6 размещен зп от днища 4 на расстоянии, составляющем 0,15-0,3 2Теплообменный аппарат работает следующим образом.Поток ожижающей рабочей среды по центральному подводящему патрубку 5 подается в полость коллектора 3, псевдоожижая посредством отраженных потоков находящийся в нем зернистый материал, который...

Номер патента: 1126800

Опубликовано: 30.11.1984

Авторы: Батуркин, Жук, Ларичев, Семена, Сидоров

МПК: F28D 15/02

Метки: газорегулируемая, тепловая, труба

...газом, герметично отделен от полости корпуса 1 трубы и размещен в ее паровом канале 12.На внутренней поверхности корпуса 1установлена капиллярная структура 13.В качестве контактной жидкостиможет быть выбрана ртуть, 35 Нагреватель 11 может быть подсоединен к системе автоматическогорегулирования, связанной с датчиком температуры, установленным в .зоне .2 испарения трубы (не показан).Газорегулируемая тепловая трубаработает следующим образом,При подводе и отводе тепла взонах 2 и З,испарения и конденсациисоответственно через трубу осуществляется тепло- и массоперенос сизменением агрегатного состояния теплоносителя, При ухудшении теплообменав зоне 3 конденсации (например приуменьшении скорости охлаждающей этузону жидкости ) температура...

Номер патента: 1075265

Опубликовано: 23.02.1984

Авторы: Евграшкин, Ларичев, Тесленко

МПК: G06F 11/26

Метки: тестового

...И, второй вход которого подключен к пятому выходу распределителя импульсов, выход пятого элемента И соединен с первым управляющимвходом регистра сбоев, второй управляющий вход которого связан с первыми входами счетчика наборов, регист"ра блокировки и выходного регистра,группа. информационных входов регистра сбоев подключена к группе выходовблока элементов И, группа входов которого связана с группой выходов регистра блокировки, второй управляющийвход и группа информационных входовкоторого соединены соответственнос выходом четвертого элемента И игруппой выходов предварительного регистра теста, подключенных к группеинформационных входов выходного регистра, второй управляющий вход которого соединен с выходом первогоэлемента И, выход...

Номер патента: 1063369

Опубликовано: 30.12.1983

Авторы: Ларичев, Леончик, Наливко, Петрий, Усачев

МПК: A24B 3/04

Метки: сушки, табака

...волны большей4,5 мкм сильно поглощается водянымпаром,Воздействие инфракрасного излучения с длиной волны 3,5-4,5 мкм иплотностью потока 0,4-0,5 х 10 ф Вт/м 2 на первой стадии позволяет повыситьтемпературу материала до требуемой(60-80С ) в течение 50-60 с, невызывая локальных перегревов табачных листьев.Воздействие инфракрасного излучения длиной волны 3,5-4,5 мкм иплотностью потока 0,2-0,25 х 104 Вт/мна второй стадии позволяет осуществлять наиболее равномерный нагревматериала в этой стадии фиксациицвета в. течение 210-270 с и исключает"ожоги" табачных листьев,П р и м е р 1. Процесс Фиксациицвета табачных листьев проводят путем воздействия инфракрасного излучения с длиной волны 4,5 мкм наслой табака 1-1,5 листа при плотностипотока О,их 10 ф...

Номер патента: 1026118

Опубликовано: 30.06.1983

Авторы: Будневский, Гусев, Зельцер, Ларичев

МПК: G04G 3/00

Метки: цифровые, часы, электронные

...фиг. 1 показана блок-схемапредлагаемых цифровых электронных часов, на фиг. 2 . - временная диаграммаработы блока синхронизации.В цифровых электронных часах применен блок памяти с матричной организацией, что позволило использоватьсчетчик и блок управления счетчиком взамен сумматора, генератора импульсов, блока установки регистровблока памяти в начальное состояние,буферного регистра и триггера перено- ЗОса.Цифровые электронные часы содержат задающий.генератор 1, соединенный последовательно через блок 2синхронизации, блок 3 управления 35счетчиком, счетчик 4, дешифратор 5,блок б ключей с цифровым индикатором 7, и блок 8 памяти, первый,вход которого соединен .последовательно через блок 9 записи и блок 10 40детектирования с выходом блока...

Номер патента: 1020885

Опубликовано: 30.05.1983

Авторы: Акулов, Ларичев

МПК: H01M 10/02

Метки: аккумуляторная, батарея

...с пружинящими контактами, когда, крышка закрыта, обеспечивая тем самым возможность снятия напряжения со всей батареи 2,Недостатками известной батареи являются отсутствие в устройстве соединения батарейных элементов последогательным и смешанным соединением,а также ограничение набора батарейныхэлементов по их емкости и габаритам.Цель изобретения - обеспечениеуниверсальности аккумуляторной батареи.Поставленная цель достигается тем,что в известной, аккумуляторной батарее, содержащей корпус в виде ящикадля размещения батарейных элементови подпружиненные контактные шины,дно корпуса выполнено подвижным повертикали, между подпружиненными кон тактными шинами и батарейными элемен"тами расположены шарнирно закрепленные на оси,...

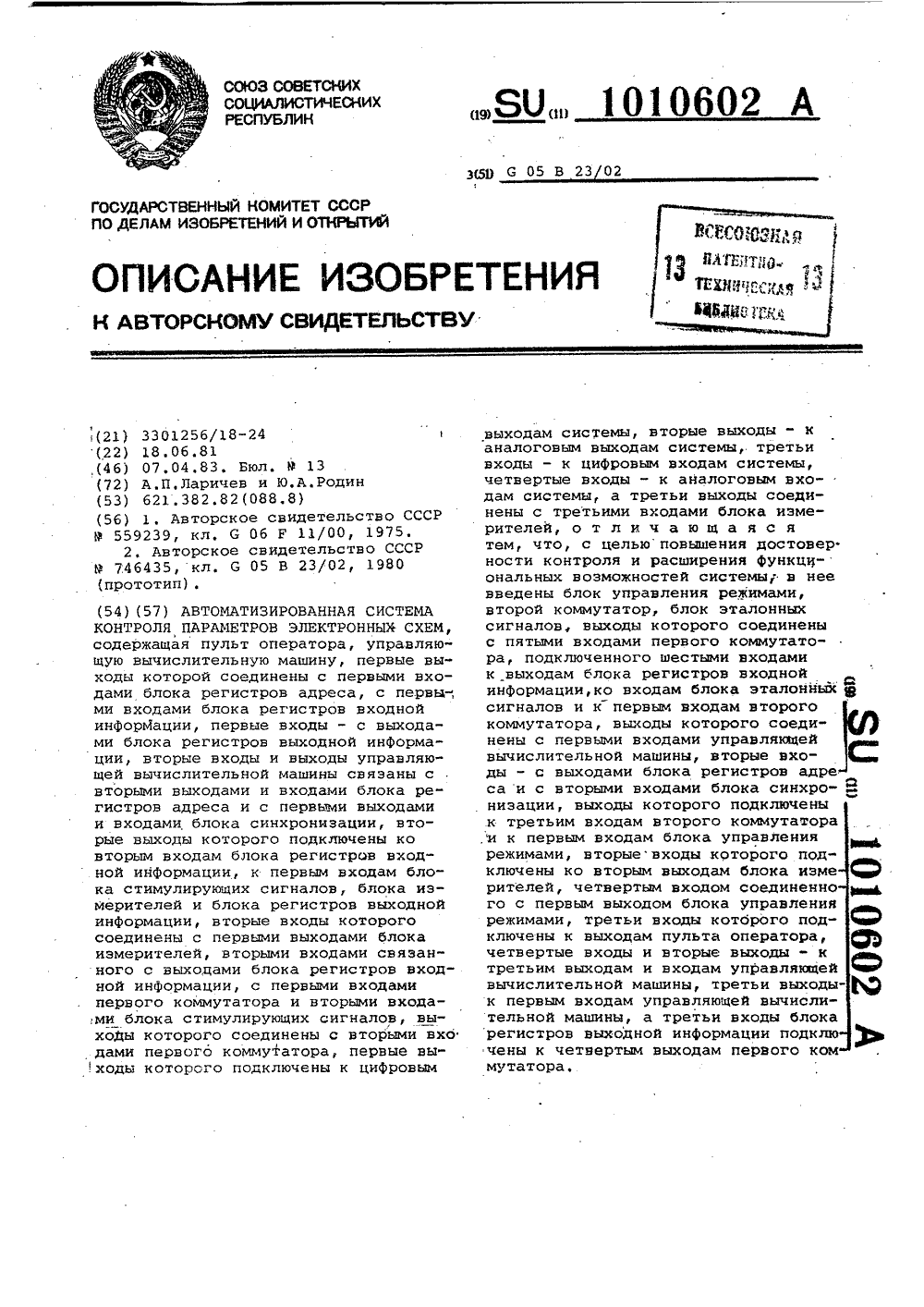

Номер патента: 1010602

Опубликовано: 07.04.1983

Авторы: Ларичев, Родин

МПК: G05B 23/02

Метки: автоматизированная, параметров, схем, электронных

...первого коммутатора), 1 йразряды изм. поступают с соответствующих выходов блока 8 (на фиг. 1 спервых выходов. блока 8).Блок 5 предназначен для храненияадресных кодов, если адресная шинаУВМ 2 совмещена с шиной данных,как,например, и микроЭВМ Электроника 6 ОНЦ-ОЗД, Запись информации в регистрадреса осуществляется по сигналамСПР и ТО, поступающих от УВМ 2. фор-мирователь 18 входящий в состав блоЯка 5, осуществляет задержку сигнала 65 СПР на время 0,5 - 1 мкс и вьщает его обратно в УВМ 2 в виде сигнала ПТР, который информирует УВМ 2 а том, что переданная информация (адрес) принята,Первый коммутатор 6 предназначендля коммутации входов-выходов объекта контроля к соответствующим выходам блока 3, к соответствующим выходам блока 7, к...

Номер патента: 976282

Опубликовано: 23.11.1982

Авторы: Барон, Ларичев, Никитин, Ситников

МПК: F28F 9/02

Метки: аппарата, плотности, решеткой, соединения, теплообменного, труб, трубной

...потенциала обусловлено тем, что специальный электропро водный элемент, теплообменные трубыи трубные решетки изготовлены изразнородных металлов. В частности,в судовых теплообменннках трубыобычно изготавливают из мельхиора,а трубные решетки - из латуни. Специальный электропроводный элементизготавливают в виде печатных плат,т.е. из меди.При плотном соединении трубы струбной решеткой между электропроводным элементом и трубой существует воздушный зазор. При нарушенииплотности соединения в этот зазорпопадает одна из рабочих сред теплообменного аппарата, являющаясяэлектролитом. В этом случае междудвумя разнородными металлами, залитыми электролитом, создается разностьпотенциалов, которая может быть измерена существующими...

Номер патента: 971587

Опубликовано: 07.11.1982

Авторы: Ларичев, Селезнев

МПК: B23C 1/02

Метки: портальному, продольно-фрезерному, станку

...и получепостоянного не зависящего от переладок усилия зажима.С этой целью в известном приспособлении каждый привод снабжен связанным с поршнем цилиндра толкателем 2с направляющей, размещенной перпендикулярно последнему, и тягой,установленной параллельно толкателюс воэможностью перемещения по направляющей и связанной с рычагом. 3 тале 9 станка устанавлива 10, имеющий форму арки,а на нем упругие зажимы 11, На мосту установлен также копир 12 для взаимодействия на золотники 13, управляющие работой гидроцилиндров 6. Деталь базируется на упоры 14Устройство работает следующим об,разом.Перед обработкой изделие 5 устанавливается на упоры 14 прижимов, зажимается рычагами 4. При движении портала 9 копир 12 через золотники 13 взаимодействует...

Номер патента: 966879

Опубликовано: 15.10.1982

Авторы: Баландин, Ларичев, Океанов, Родькин

МПК: H03K 5/156

Метки: импульсных, селектор-преобразователь, сигналов

...работает следующим образом. В зависимости от того, где образовался сигнал - в местном источни.ке 11 сигнала или в блоке 12, переключатель 13 переводит с помощьюкоммутатора 10 селектор импульсов5 либо в ражим приема, либо в режимпередачи.В режиме передачи под воздействием коммутатора 10 коммутатор 8подключает источник 11 опорного1 О сигнала к входу усилителя-ограничи"теля 14, где сигнал преобразуетсяв последоьательность прямоугольныхимпульсов различной длительностии частоты следования, которая пос"тупает на вход делителя 15 частоты.КоэфФициент делания последнего выбирается в зависимости от специфики.анализа сигналов к желаемого резуль"тата, В частном случае анализа сигналов по реальной текущей частотеи без необходимой маскировки...

Номер патента: 964775

Опубликовано: 07.10.1982

Авторы: Денежкин, Ларичев, Океанов

МПК: H01H 47/20

Метки: реле, частотное

...счетчика 5.Работа реле заключается в следую-. щем.Поступающий на вход реле сигнал предварительно фильтруется частотно- избирательным элементом с центральной,частотой 1 и полученный синусоидальный, сигнал поступает напреобразователь 2, который формирует прямогольные, импульсы (диаграмма 2), ,в том числе, например, со скважностью, отличной от 2, Этч импульсы поступают на делитель 3 частоты, например с коэффициентом деления К=2 и полученные импульсы (их длительность равна периоду входного сигнала) остаются неизменными независимо от изменения скважности импульсов на выходе преобразователя 2 диаграмма 3). Полученные импульсы селектируются диапазонным селектором 4Вследствие более стабильной длительности селектируемых импульсов рабочая полоса...

Номер патента: 964774

Опубликовано: 07.10.1982

Авторы: Ларичев, Океанов

МПК: H01H 47/20

Метки: реле, частотное

...прямоугольных импульсов, Полученные импульсы селеКтируются по длительности селектором3, который срабатывает по срезу импульсов, если они укладываются в заданный диапазон допустимых длительностей, Далее реакция селектора 3детектируется детектором.4, создаваяусловие для срабатывания на заданном уровне порогового элемента 5,который Формирует сигнал для включения исполнительного элемента б. Вописанном режиме частотной селекциичастотное реле не чувствительно кфазовым соотношениям в обрабатываемом 35сигнале,При поступлении на вход реле сигнала с искусственным изменением фазы, например, с целью организациидополнительных каналов связи или 40сигнализации, блок 7 синхронизациипо сигналу порогового элемента 5совмещает фронты...

Номер патента: 961732

Опубликовано: 30.09.1982

Авторы: Ларичев, Станкевич

МПК: A63H 18/10

Метки: игра

...5, подпружиненным пружиной 6, и с магнитом 7.Каретка 4 кинематически соединена с двухкоординатным приводом перемещения, который содержит электрические моторы 8 и 9 через тросовую систему 10 и 11, соединенные со штангами 12.На нижней стороне панелиразмещены токопроводяшие пластины 13 с клеммами 14, которые расположены на коммутационной :дате 15. На этой же плате 15 размешены дополнительные клеммы 6, которые через сьемные перемычки 17 соединяются с клеммами 4 и с одним из выводов блока 18 знуковг и световой сигнализации. Второй вывод этого блока соединен с электрическим контактом 5.Игра работает следующим образом.В игре могут участвовать не менее двух человек. Один из играющих при помоши съемных перемычек 17 на коммутационной плате 15...

Номер патента: 958831

Опубликовано: 15.09.1982

Авторы: Белинин, Ларичев, Рыбаков, Ямщик

МПК: F28D 7/00

Метки: теплообменник

...теплообменник. Теплообменник содержит кожух 1 с патрубками 2 и 3 соответственно для ввода и вывода нагреваемой среды, трубную доску 4 с закрепленными в ней трубами 5, обечайку 6, имеющую днище 7 с центральным отверстием, Обечайка 6 снабжена наружным винтовым оребрением 8, а патрубки 2 и 3 ввода и вывода нагреваемой среды расположены на одной оси со стороны трубной доски 4. 1 ОТеплообменник работает следующйм образом. Нагреваемая жидкость через патрубок 2 поступает в кольцевой зазор теплообменника, образованный кожухоми обечайкой 6. Завихряясь, жидкость омывает обечайку 6 и через отверстие днища 7 попадает в межтрубную полость. Выходит жидкость из теплообменника через патрубок 3.Наличие обечайки с наружным винтовым оребрением позволяет...

Номер патента: 949835

Опубликовано: 07.08.1982

Авторы: Ларичев, Нестеркин, Океанов, Родькин

МПК: H04L 17/02

Метки: кодов, передачи, приема

...в блоке 14 по входу последовательного ввода информации через первый ключ 20 и пятый дополнительный элемент И,ЛИ 21. После передачи всех разрядов сформированной шифратором 7 комбинации распределитель 3 вырабатывает сигнал, который через четвертый дополнительный элемент И,ЛИ 19 воздействует на стартстопный триггер 5 и переводит устройство в режим дежурного приема. Блок 24 по сигналам генератора 1, первого элемента ЗАПРЕТ 2 и второго коммутатора 12 вырабатывает в соответствии с заданной программой сигналы на повторение передачи, подаваемые на второй вход первого дополнительного элемента И,ЛИ 15, либо сигнал отсутствия обмена, воспроизводимый на блоке 24.Временное положение сигнала на повторение передачи определяется по импульсам, подаваемым...

Номер патента: 930633

Опубликовано: 23.05.1982

Авторы: Баландина, Ларичев, Океанов, Родькин

МПК: H03K 5/19

Метки: длительности, импульсов, селектор

...блока укорочения входных,импульсов,Расширение, зоны устойчивой селекцииповышает точность селекции импульсных5 ф последовательностей с длительностями,приближающимися к пределам допустимого интервала селекции. 1. Селектор импульсов по длительности, содержащий блок укорочения вход 3 930633 4импульсов введен элемент ИЛИ, одинвход которого соединен с выходом элемента НЕ, а выход элемента ИЛИ соединен с вкодом управления ключа, С-входы Р.триггеров каждого иэ фиксаторовдлительности соединены с первым выходом формирователя допустимого интревала длительности входных импульсов,второй выкод которого соединен с вторым входом элемента ИЛИ, а выход кото рого подключен к выходу интегратораблока укорочениявходных импульсов,причем 0-входы О-триггеров...

Номер патента: 871325

Опубликовано: 07.10.1981

Авторы: Баландин, Ларичев, Океанов, Родькин

МПК: H03K 5/22

Метки: импульсов, селектор

...19 линиисвязи, второй вход которого соединен с дополнительной входной шиной, первый выход - со вторым дополнительным. входом блока 11 параллельной записи, а второй выход - со вторым входом блока 17 последовательной записи, выход которого подключен ко второму дополнительному входу блока 12 оперативной памяти. Дополнительная входная шина является лиНией СВЯЗИ.Устройство работает следующим образом.Исследуемая последовательность нй пульсов например, имитированная речь, поступает на вход блока 1. Последний укорачивает до заданной минимальной длитель-. КОсти14 чн каждый входной нмпУльсе Имдф пульсы менее этой длительности не конт ролируются и В дальнейшей работе не участвуют. Для импульсов с большей длительностью сигнал разности...

Номер патента: 849478

Опубликовано: 23.07.1981

Авторы: Баландин, Ларичев, Океанов, Родькин

МПК: H03K 5/26

Метки: импульсов, селектор

...к шине питания.Селектор работает следующим образом, Сигнал, подлежащий исследованию по текущей частоте, поступает на вход селектора и с помощью порогового элемента 10 преобразуется в последовательность импульсов равной амплитуды, поступающих далее на счетный триггер 11, который формирует новую последовательность импульсов, длительность которых равна периоду следования импульсов первой последовательности. Эти импульсы поступают на блок 1, которыйукорачивает каждый импульс до заданной минимальной длительности Т . Импуль- сы менее заданной минимальной длительности не контролируются и не участвуют в дальнейшей работе. Для импульсов, превышающих по длительности минимальное заданное значение, сигнал разности входного и укороченного...

Номер патента: 849469

Опубликовано: 23.07.1981

Авторы: Баландин, Ларичев, Океанов, Родькин

МПК: H03K 5/156

Метки: импульсныхсигналов, селектор-преобразователь

...импульса и минимальной заданной длительностиьопределяющий верхний частотный предел заданной полосы прозрачности. Указанный сигнал разности инвертируется элементом НЕ 2 и отпирает вентиль 5. Одновременно с началом упомянутого сигнала раз ности синхронизатор 9 устанавливает в ис. ходное состояние распределитель 6 и задайную фазу генератора 8 преобразователя 4. При этом импульсы указанного генераторапоступают через открытый вентиль 5 на вход распределителя 6, в результате чего на каждом из и выходов распределителя 6 последовательно появляются-импульсы, длительность которых равна периоду Т работы генератора 8, Эти импульсы, поступая на входы блока 7 элементов И, выполняют функцию перемецаюшегося интервала контроля, которым и измеряется по...

Номер патента: 836804

Опубликовано: 07.06.1981

Авторы: Ларичев, Нестеркин, Океанов, Родькин

МПК: H03M 13/51, H04L 12/26

Метки: дискретного, канала, обнаружения, ошибок, регистрациипотока, связи

...с выходашифратора временных меток 10 записывается в шестую ячейку блока оперативной памяти 12. Регистратор 3 в каждомцикле своей работы выдает сигналысинхронизации, поступающие на блок ния ошибок подключен к входу счетчика тактовых импульсов, выход которогосоединен со входами блока ключей иформирователя временных меток, выходкоторого подключен к входу "сброс"счетчика тактовых импульсов черезэлемент ИЛИ, к другому входу которогоподключен .выход блока ключей, а выход "знак ошибки" блока обнаруженияошибок подключен к соответствующему 10входу блока промежуточной памяти, выход которого подключен к входу регистратора, синхронизирующий выход которого через блок управления подключенк управляющим входам блока промежуточной памяти и регистратора,...
