Кузькин

Номер патента: 1601475

Опубликовано: 23.10.1990

Авторы: Белозерцев, Великанов, Довгялло, Кузькин

МПК: F25B 9/00

Метки: газовая, холодильная

...1 и компрессорную 2 сильфониые рабочие камеры, соединенные между собой регенератором 3, складывакнцийся мембранный сильфон 4, установленный коаксиально детандерному так, что между сильфонами 1 и 4 образуется герметичная полость, из которой откачивается воздух, теплоизоляцию 5 холодильной камеры, защиьцающую от внешних теплопритоков детандерную полость, и охлаждаемый объект 6. Газовая холодильная машина установлена в корпус 7 и соединена с механизмом привода (не показан).Машина работает следующим образом.В исходном положении детандерная камера 1 имеет минимальный объем, а компрессорная камера 2 - максимальный, при этом все рабочее тело, заключенное в сильфонном контуре, находится в компрессорном сильфоне. При движении штоков механизма...

Номер патента: 1548854

Опубликовано: 07.03.1990

Авторы: Абдуллаев, Ибрагимов, Ибраимов, Кравцова, Кузькин

МПК: H04B 3/46

Метки: времени, группового, запаздывания, каналах, связи

...11 и поступает на первый вход Фазового детектора 10, на второй вход которого поступает эталонный сигнал, который хранится в блоке 19 памяти.Импульс запуска для обеспечения синхронного запуска блока 19 памяти на приемной стороне относительно запускаа блока 6 памяти на передающей .стороне, формируется с помощью формирователя 14, делителя 15, смесителя 16, Фильтра 17, формирователя 18, блока 19, цифроаналогового преобразователя 20, фильтра 13 и второгоусилителя ограничителя 12. Формирование импульса запуска на передающей иприемной сторонах с использованием синхронных сигналов Ет и Е входного и выходного каналообразующих бло- ков 21 и 24 обеспечивает равенство начальных фаз 2 сравниваемых сигналов; испытательного, поступающего в...

Номер патента: 1538263

Опубликовано: 23.01.1990

Авторы: Абдуллаев, Ибрагимов, Ибраимов, Кравцова, Кузькин

МПК: H04J 3/14

Метки: импульсно-кодовой, канала, модуляцией, связи

...на выходе которого формируется импульсная последовательность, несущая информацию о количестве переходов через нулевой уро 55 вень выходного сигнала, поступающая через элемент И 11, второй вход которого связан с выходом декодера 8,на вход кодера 13 сигнал-параметра,на выходе которого формируется выходной сигнал-параметр и подается напервый вход элемента И 14, На второйвход элемента И 14 с выхода блока 7разделения сигналов через инвертор12 поступает "эталонный" сигнал-параметр, где происходит сравнениедвух импульсных последовательностей:"эталонной" и "выходной";- При несовпадении значений импульсных последовательностей на регистрирующем бло. -ке 15 фиксируется сигнал ошибки.Кодер 5, 13 сигнал-параметра работает следующим...

Номер патента: 1509349

Опубликовано: 23.09.1989

Авторы: Дельник, Евдокимова, Кузькин, Кузьмина, Мисник, Сабылин, Титова, Харисов, Хохлова

МПК: C07C 29/80, C07C 31/125

Метки: бутанолов, побочных, продуктов, производства, спиртов

...е во оо оь л с 0"л 1 сЧ .4 Ю л ю о оСО1 ц э 2 о с с О 3 О х ах ххх св ах О 3 хЭХ ОЗК йс о(- о С) СО Еф оо ф515Материальный баланс опыта приведен в табл. 8Выход спиртов С составляет 86,0 мас. , чистота 98,08 мас. , содержание ацеталей 1,05 мас. .П р и м е р 9, Кубовый остаток. состава, приведенного в примере подвергают ректификации аналогично, с тем отличием, что соотношение ацетали С :моногликолевые эфиры масляных кислот в питании колонны Ксоответствует нижней предлагаемой границе, а именно 0,3:1,0.Материальный баланс опыта приведен в табл. 9, Выход спиртов С составляет 89,3 мас. , чистота 99,17 мас. , содержание ацеталей С0,15 мас.В.П р и м е р 10, Кубовый остаток состава, приведенного в примере 1, подвергают ректификации аналогично,...

Номер патента: 1502253

Опубликовано: 23.08.1989

Автор: Кузькин

МПК: B23Q 7/10

Метки: разгрузочное

...направляющие 8, оснащенные двуплечими рычагами 9, упорами 20 и регулируемым ограничителем 21. Разгрузочное устройство работает следующим образом,Магазин, заполненный деталями 22, устанавливается на раму 1 так, чтобы его лотки 12 совпали с направляющими стойки 11. Детали из всех лотков магазина, скатываясь по направляющим, располагаются на длинных плечах рычагов 13 и 16, упираясь в стойки 15, а короткие плечи указанных рычагов упираются в упоры 14 и 17. При подаче давления в штоковую полость силового цилиндра 4 его корпус вместе с линейками 5 начинает движение вверх. Шток 8 цилиндра удерживается от движения вниз упором 10. Рычаги 7 съемника подхватывают детали и перемещают весь столб деталей вверх, разводя рычаги 13, 16 и 19.После...

Номер патента: 1502251

Опубликовано: 23.08.1989

Автор: Кузькин

МПК: B23Q 7/08

Метки: загрузочное

...общий вид; на фиг. 2 - разрез А-А на фиг. .Загрузочное устройство содержит раму 1, механизм подачи деталей в виде наклонных направляюцих 2, установленных на раме, каретку 3, установленную с возможностью перемещения е вертикальной плоскости от силового цилиндра 4 и имеющую продольную на (ра вл яюшую 5 с размеценным и н а ней разделителями 6, выполненными в виде призматических захватов. Все разделители связань( между собой пружинами 7 расти. жения, нри этом один из крайних разделителей жестко закреплен на каретке, а другой связан с гибким элементом 8, например, тросом, Второй конец гибкого элемента закреплен в плднке 9, установленной на каретке с возможностью взаимодействия с регулируемым упоромО. Регулируемый упор О может быть...

Номер патента: 1483576

Опубликовано: 30.05.1989

Авторы: Кузькин, Чванов

МПК: H02M 3/315, H02M 7/515

Метки: инвертор

...индуктивных элементов, сигнал с которого используется для обеспечения устойчивости синхронизации импульсов управления инвертора. Выходное напряжение инвертора выпрямляется выпрямителем 5 и после сглаживания в фильтре 6 поступает в нагрузку 7. Узлы 8, 9 и 10 - это схемы автоматических регуляторов напряжения по отклонению. Выходной сигнал от усилителя, поступая на вход компаратора 11, регулирует угол выключения тиристоров инвертора (вертикальный способ регулиро - вания фазы импульсов), что обеспечивает стабилизацию напряжения на нагрузке при изменении напряжения источника питания и нагрузки от нуля до максимальной. Сумматор 12 служит для синхронизации импульсов управления, поступающих через компаратор 11 на электроды управления...

Номер патента: 1467760

Опубликовано: 23.03.1989

Авторы: Ибрагимов, Ибраимов, Кузькин

МПК: H04B 3/46

Метки: времени, группового, запаздывания, каналах, связи

...частот. После гетеродирова ния получается испытательный сигнал в полосе рабочих частот канала связи, после чего усиливается в блоке 3 до номинальной для данной аппаратуры величины и поступает на вход контролируемого канала 13, 14. В фильтре 2 отфильтровываются необходимые продукты гетеродирования (сетка высокочастотных испытательных сигналов). Делители выполнены на цифровых микросхемах, Коэффициенты деления определяются значениями частот сетки высокочастотных испытательных сигналов. Например, при тактовой частоте , =320 кГц (канал вещания высшего класса), частоте испытательного сигнала 35,5 кГц коэффициент деления п=9. С выхода канала связи испытательный сигнал, несущий информацию об измерении фазы, в процессе передачи поступает на...

Номер патента: 1457055

Опубликовано: 07.02.1989

Авторы: Адамия, Кузькин, Новиков

МПК: H02H 7/122

Метки: автономного, внутренних, защиты, инвертора, нагрузки, перенапряжений, повреждениях

...10 предназначен для формирования сигнала о наличии перенапряжения, превышающего заданную уставку. Ключевой элемент 11, управляемый внешним сигналом, предназначен для блокирования прохождения сигнала о наличии перенапряжения в предусмотренных предельных режимах.Система 12 управления состоит из узла импульсно-фазового управления и формирователя импульсов, Узел импульсно-фазового управления обеспечивает заданное (требуемое), фазовое полажение импульсов вентилей инвертора 1, а Формирователь импульсов - требуемую форму и мощность импульсов управления. Принципы построения данных устройств могут быть различными. Аналогичные узлы содержит система 13 управления вентилями компенсатора 4 раактивной мощности.Устройство работает следующим...

Номер патента: 1435628

Опубликовано: 07.11.1988

Авторы: Гончаров, Каракин, Комляков, Коробейник, Кузькин, Меденков, Овчинников, Рудюк, Скобло, Смирнов, Суняев, Тишков

МПК: C21D 5/00, C21D 9/38

Метки: валков, двухслойных, прокатных, термической, чугунных

...валковобеспечивает наибольшую эффективность валкам с глубиной отбеленногорабочего слоя 15 мм и более, Доля производства таких валкон в общем объемевыпуска составляет более 65%.В связи с тем, что более половинырассматриваемого массива валков имеют40 5 14среднюю глубину отбела 15 мм, онинаиболее чувствительны к назначаемойтемпературе обработки, поскольку находятся на нижнем пределе областиэффективного применения предлагаемогоспособа,Чтобы избежать назначения не"эффективных температур термическойобработки, обусловленных существеннойколеблемостью учитываемых параметровтвердости, химсостава и глубины отбелавалков, вводится в ее расчет коэффициент К,Численное значение К= 20 ед./%экспериментально установлено в результате анализа...

Номер патента: 1376198

Опубликовано: 23.02.1988

Авторы: Адамия, Кузькин, Новиков

МПК: H02M 7/515

Метки: автономным, инвертором, параллельным

...напряжением работающей фазы коммутатора обеспечивает равенство м , = юз, где ы , - частота задающего генератора. Режим биения частот отсутствует, те. обеспечение условий ь 3 = ю и д= сопэС обеспечивает стационарность режима при внешних коротких замыканиях и5 нормирование величин токов в короткозамкнутых цепях и напряжения на работакпцих фазах коммутатора,Напряжение на всех фазах нагрузки при трехфазном коротком замыкании20 равно нулю и перенапряжений на них поэтому быть не может.При однофазных и двухфазных коротких замыканиях напряжение. на поврежденных фазах равно нулю, а на неповрежденных фазах определяется схемой соединения вых одно го тр ансфор мат ор а(если он имеется) и напряжениями неработающих фаз коммутатора, При любом...

Номер патента: 1344421

Опубликовано: 15.10.1987

Авторы: Глинкин, Думов, Енбаев, Кузькин, Курочкин, Руднев, Сердюк

МПК: B04C 5/081, B04C 5/085

Метки: разделения, смеси

...згВор(ми , .липун) систел(у 6 разгрузки гяжелой фракцииКамеры 1 сстоят и,( верхней части 7, именнцей Вил усеченного конуса с высту и;(ми 8, имеющими в сечении вид треугольника, конических лциш . Тг(цгенцидльных пит;(ннцих пдгрлбков 1, рг(спо,(оженных ца. днищамикамер 1, сливных 11 и песковых 12 пдгрубков, регулирующих устройств 13 и желцнВ 14 лля выгрузки легкой фракции Регуг(ирук(пие устро(с(вд 13 пусковых пдтрубкоц 1 О Оединецы псредством шток 15:стг(цовкг л,гя рдзлелеция смеси мате" " 1 дл"3011 итдцие в вил пульпы пол давлением и р. ( тдцгеццид,(ьцьй питдн)щий и;(трубок 1(г, рдспо,(оженный нд, днищем 9, поступдег цг разделение в камеру 1. Пульпа закручивается, и цол действием центробежтбрВдк с З 5 к сгенкдм кдмсры 1, гзц...

Номер патента: 1340989

Опубликовано: 30.09.1987

Автор: Кузькин

МПК: B23Q 7/10

Метки: загрузочное

...установлен с возможностью захода в паз 12 при стыковке магазина с ножевыми направляющими 2 каретки 1. Нижерасположенные лотки 7, кроме последнего, оснащены двуплечими неравно. плечими рычагами 13, большие плечи которых установлены по пути перемещения ножевых направляющих 2, а меньшие плечи размещены в пазах 14, выполненных на соответствующих лотках 7. На входе нижнего лотка 7 установлена неподвижная направляющая 15. Загрузочное устройство работает следующим образом,Многолотковый магазин посредством подпружиненного толкателя 8 стыкуется с консольными ножевыми направляющими 2 каретки 1. Поступившие на каретку детали по направляющим 2 скатываются на верхний лоток 7 магазина до тех пор, пока последняя деталь не займет положение над рабочей...

Номер патента: 1332064

Опубликовано: 23.08.1987

Авторы: Горянский, Кузькин

МПК: F02M 65/00

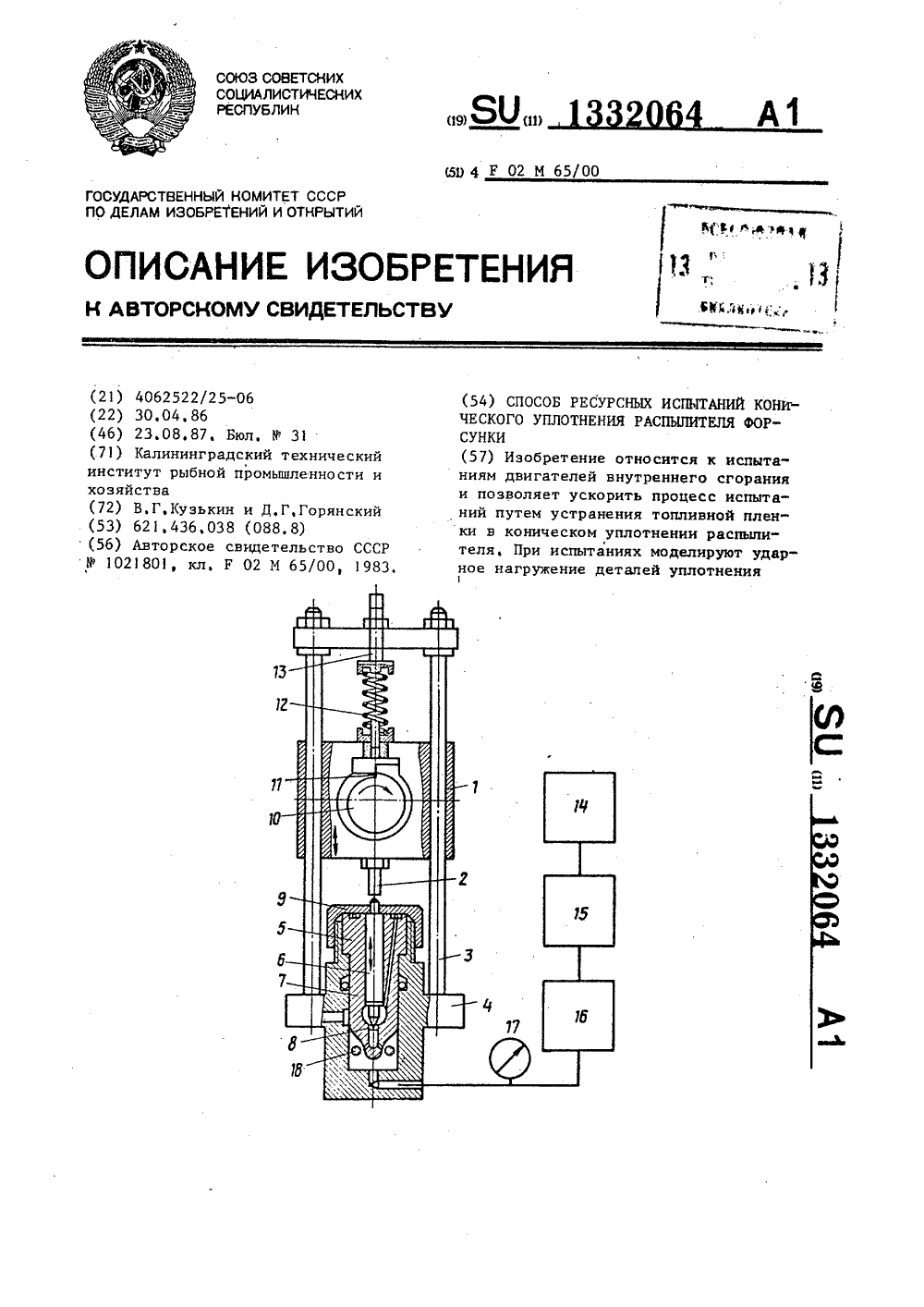

Метки: испытаний, конического, распылителя, ресурсных, уплотнения, форсунки

...гайку 9, эксцентрик 10с уступом 11, пружину 12, винт 13,для натяжения пружины 12, компрессор 2514, баллон 15 со сжатым воздухом,редукционный клапан 16, манометр 17и нагревательный элемент 18,Способ ресурсных испытаний кони-ческого уплотнения распылителя форсукки осуществляется следующим образом,При испытаниях моделируют ударноенагружение деталей уплотнения припосадке иглы 6 в седло 8 корпуса 7распылителя 5 путем воздействия наиглу 6 бойком 2, поднимаемым при вращении эксцентрика 10, приводимогоот электродвигателя (не показан) и опускаемого на иглу 6 при помощи пружины 12 в момент набегания уступа 11, Сила удара бойка 2 регулируется путем изменения затяжки пружины 12 винтом 13.Подъем иглы 6 с седла 8 осуществляется путем...

Номер патента: 1328506

Опубликовано: 07.08.1987

Авторы: Бондаренко, Иглин, Кузькин, Туров, Чучелин

МПК: E21B 7/02

Метки: бурения, дренажных, скважин

...включают стопоры 16, взаимодействющие с храповыми рейками 17, вь 1 нслненными с двумя рядами зубьев 18 изакрепленными на балках 3. Стопоры16 установлены с возможностью поворота вокруг пальцев 19, вмонтирован-.ных в раму 2. В захвате 10 имеютсяотверстия 20, в которых вмонтированыс возможностью продольного перемещения кулачки 2, взаимодействую 45щие с буровым ставом 4 с помощьюштоков 22, поршней 23 н гидроциилниров 24.Вращательно-подающий механизм 3содержит станину 25 и перемещающуюся по ней буровую каретк, 26, на ко"ВОторой размещены нращатель 27 защитных труб бурового става. 4 а и вращатель 28 бурипьных (шнековых) труб 4 ббурового става 4,Г ГУстройство работает следующим об"разом,В транспортном положении мацгянаперемещается с...

Номер патента: 1318505

Опубликовано: 23.06.1987

Авторы: Богданов, Кузькин

МПК: B66C 1/06

Метки: захватное

...рифлеными. Устройство содержит также металлоконструкцию 14.Перед работой устройство должно быть настроено на соответствук)щую деталь, что осуществляется следующим образом.Электромагниты 1 устанавливаются на детали симметрично относительно ее центра тяжести, а так как на полюсных концах 11 магнитопроводов 1 О образованы полюса 1 Ч - 8, то они сами будут стоять на детали, притягиваемые полем постоянных магнитов 9. Одевают на электромагниты 1 корпус 3, а стенкой-клапаном 4 и пружинами 8 закрепляют их относительно корпуса 3, предварительно вставив датчик 2.Устройство, установленное на руке манипулятора и подключенное к системе управления, готово к работе. с О 5 20 25 30 Для деталей сложной и большей поверхности можно закрепить...

Номер патента: 1268627

Опубликовано: 07.11.1986

Авторы: Алюшин, Гончаров, Иводитов, Коробейник, Кузькин, Меденков, Скобло, Суняев, Темников, Тишков

МПК: C21D 5/00, C21D 9/38

Метки: валков, двухслойных, прокатных, термической, чугунных

...на предприятии парка новых валков, используя паспортные данные, определяют валки с отношением твердости рабочего слоя к степени его легирова,ния, равное или большее 18, По предложенной эависимости определяют оптимальную температуру нагрева для каждого валка.Валки с одинаковой (1 10 С) оптималь"ной температурой нагрева комплектуютв парии для последующей термообработки,Валки нагревакт до температуры Т=Т+ К,НЯЭ-К(0,5 1 Ф + Ид и выдерживают при этой температуре 6 -10 ч в зависимости от размеров вал 50 ков а затем охлаждают с печью доФотемпературы 80-100 С. Дальнейшее ох.лаждение до температуры цеха проводятна воздухе,Проверку эффективности предложен 55 ного способа проводят на двухслойныхчугунных валках исполненияЛПХНд с отношением...

Номер патента: 1265516

Опубликовано: 23.10.1986

Авторы: Аршинов, Кузькин, Толмачев

МПК: G01M 15/00

Метки: диагностики, дизеля, функционирования

...содержит датчики 1 температуры выхлопных газов, датчик 2 абсолютного давления Р наддувочного воздуха, тахометрический датчик 3, преобразователи 4, автоматический коммутатор 5, блок 6 формирования температуры 1., блок 7 формирования разности, блок 8 возведения в степень, блок 9 формирования величины К, блок 10 умножения-деления, второй блок 11 возведения в степень, цифровой вольтметр 12 и блок 13 сигнализации.Многочисленные опытные данные свидетельствуют о возможности достоверной оценки тепловой напряженности двигателя по величине коэффициента избытка воздуха при сгорании а.При поддержании величины этого параметра на неизменном уровне не наблюдается увеличения тепловой напряженности двигателя. Назначение на всех возможных режимах...

Номер патента: 1262332

Опубликовано: 07.10.1986

Авторы: Давыдов, Коновалов, Криканов, Кузькин

МПК: E21C 39/00, G01N 3/08

Метки: горных, испытания, образцов, пород, сжатии, трехосном

...1 и съемная плита 13 с отверстием 14, которое используется для прохода штока пресса, передающего вертикальную нагрузку. На контактных плитах 4 выполнены цилиндрические выступы 15, расположенные с зазорами 16 и 17 между замкнутой обоймой 3 и торцами соответствующих нагрузочио"охранных обойм 7. Величина зазора 16 имеет фиксированное значение, обеспечивающее работу полых цилиндров в пределах упругой области их деформирования. Зазор 17 служит для ограниче 35 В процессе нагружения образца 5вертикальной нагрузкой происходитего объемная деформация, Подвижкиграней образца 5 передаются черезконтактные плиты 4 полым стальным 40цилиндрам 1 О, которые упруго деформируются, что позволяет оценить спомощью дифференциально-трансформаторных датчиков...

Номер патента: 1224051

Опубликовано: 15.04.1986

Авторы: Илюшин, Кузькин

МПК: B21D 43/00, B30B 15/30

Метки: автооператор

...штифтов 8, закрепленных на полом штоке 3 и входящих в пазы 9, выполненные в двуплечих рычагах 7. На концах рычагов 7 закреплены зажимные губки 10 для зажима заготовок 11.В корпусеи в боковых стенках полого штока 3 выполнены продольные пазы а и б соответственно.Ось 6 установлена с возможностью перемещения по пазам а и б.Автооператор содержит также механизм контроля наличия сдвоенных заготовок, выполненный в виде регулируемого упора 12, установленного на конце одного из двуплечих рычагов 7, на одном из концов другого двуплечего рычага 7 закреплен датчик 13 наличия сдвоенных заготовок 11, планку 14, шарнирно закрепленную приг,т+ дКгде К -- расстояние между осью и точкойзажима заготовки концами двуплечих рычагов;г - расстояние между осью и...

Номер патента: 1177245

Опубликовано: 07.09.1985

Авторы: Богданов, Кузькин

МПК: B65G 47/32

Метки: перекладчик, ферромагнитных

...Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Г. ВолковаЗаказ 5457/20 Изобретение относится к устройствам для транспортирования ферромагнитных изделий и может быть применено в качестве межоперационного транспорта.Целью изобретения является упрощение конструкции.На фиг, 1 дан предлагаемый перекладчик, общий вид; на фиг. 2 - разрез А - А на фиг. 1,Перекладчик содержит подвес 1, на котором закреплены две балки 2 и 3 с направляющими 4 и крышки 5 с направляющими 6 и троллеями 7, концы которых выведены в распределительные коробки 8. Балки 2 и 3 имеют накладки 9 из материала с высокой электропроводностью (медь, алюминий), являющиеся вторичным элементом линейного асинхронного...

Номер патента: 1130646

Опубликовано: 23.12.1984

Авторы: Кузькин, Петриченко, Фоменко, Чучелин

МПК: E02B 3/16

Метки: вод, загрязнения, отходами, подземных, предотвращения, промышленными, хранилищ

...горизонте в заданных пределах, обеспечивающих минимальное осушение горизонтов, осуществляют регулирование расхода дренируемой жидкости задвижками, уста. новленными на устье каждой скважины.На фиг.показана фаза сооружения основания дренажного ствола (вертикальный разрез); на фиг.2 Фаза бурения дренажных скважин; на Фкг. 3 - фаза оборудования дренажных скважин фильтровыми колоннами, на фиг. 4 - фаза обвязки дренажных скважин с водоводом; на фиг. 5 - ф дренажная система, в плане наУ фиг. 6 - фаза работы дренажной системы после завершения строительства и заполнения хранилища; на фиг.7 - Фаза бурения дренажных скважин под углом; на фиг, 8 - фаза работы дренажной системы прн подсечении нескольких водонбсных горизонтов.Способ...

Номер патента: 1126426

Опубликовано: 30.11.1984

Авторы: Кузькин, Минько

МПК: B25B 21/00

Метки: завинчивания, отвинчивания, резьбовых, соединений, стенд

...шестерке, рычажным механизмом, шпинделем, установленным с возможностью возвратно-поступательного перемещения внутри пустотелого вала и связанным на одном конце с ключом, на другом - с рычажным механизмом, а плита выполнена с направляющими для установки кондуктора.На фиг. 1 изображен стенд, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - механизм привода сменного торцового ключа; на фиг. 4 - схема зацепления кулачковых поверхностей полумуфт; на фиг. 5 - сменный кондуктор для установки топливных насосов.Стенд для завинчивания и отвинчивания резьбовых соединений содержит станину 1, с плитой 2, размещенные на ней силовой цилиндр 3 возвратно-поступательного действия, кинематически связанный с ним сменный торцовый ключ 4 и размещенный...

Номер патента: 1120480

Опубликовано: 23.10.1984

Авторы: Кузькин, Соколова, Чванов

МПК: H02P 13/18

Метки: автономного, зависимым, инвертора, пуска, управлением

...пуска автономного инвертора, при котором используют заряд конденсатора или дросселя, 5которые по окончании процесса пускаотключают 1 ",1.Недостатком этого способа является затяжной характер пуска.1 ОНаиболее близким к предлагаемомупо техническим средствам и достигаемому результату является способ пуска автономного инвертора тока с эави".симым управлением, снабженного компенсатором и коммутирующими конденсаторами, при котором генерируют пусковое напряжение и используют егодля синхронизации управляющих импульсов инвертораи конденсатора 21. 20Недостатком известного способа являются потери мощности,Цель изобретения - снижение потерь,Эта цель достигается тем, что устанавливают частоту пусковогонапряжения равной выходной частотеинверторав...

Номер патента: 1069057

Опубликовано: 23.01.1984

Авторы: Абрамович, Кузькин, Либер, Сакович

МПК: H02H 7/12

Метки: вентильных, преобразователей

...выход выпрямителя подключен к входу запоминающего блока 3, собранного из последовательно соединенных гятого диода 14 н первого конденсатора 15. Анод пятого диода 14 и один вывод первого конденсатора 15 служат входом запоминающего блока 3, а соединенные вместе катод пятого диода 14 и другой вывод первого конденсатора 15 служат выходом запоминающего блока 3. Один выход запоминающего блока 3 подключен к оцному входу коммутатора 5, входящего в состав запоминающего блока 3 и собранного на первом стабилитроне 1 б, катодом чегез третий резистор 17 .подчлюченногс к Общей точке соединения пятого диода 14 и первого конденсатора 15, и .а шестом диоде 18 и транзисторе 19 Управляющий вход транзистора 19 подключен к выходу блока 4...

Номер патента: 1043684

Опубликовано: 23.09.1983

Авторы: Кузькин, Пискарева

МПК: G06G 7/52

Метки: значения, процесса, случайного, среднеквадратического

...выпрямитель 1, компаратор 2, блок .553 формирования двоичного кода, накопитель 4, цифроаналоговый преобразоватещ5, корректирующий фильтр 6,3684 2Блок 3 состоит из триггера 7, первого элемента И 8, элемента НЕ 9, второго элемента И 10.Устройство работает следующим образом.На вход двухполупериодного выпрямителя 1 поступают импульсы исследуемого процесса, которые после выпрямления сравниваются в компараторе с некоторым Пороговым уровнем у, соответствующим содержимому накопителя 4. В результате этого сравнения на выходе компаратора в каждый момент времени опроса появляется сигнал фЛог. 1 ф, если исследуемое напряжение больше или равно порогу, и фЛог, Оф, если исследуемое напряжениеменьше порога. Таким образом, работу компаратора...

Номер патента: 1043328

Опубликовано: 23.09.1983

Авторы: Брейгер, Горюнов, Климов, Кузькин, Леонтьев, Лопатина, Сафонов

МПК: F01N 1/00

Метки: газового, глушитель, потока, шума

...глухой, а в другой размещен впускной патрубок, и пружины, установленные в корпусе на тоуцевых стенках концентрично, со встречнои навивкой соседнихпружин, торцовые стенки выполнены коническими, обращенными вершинами внутрь,корпуса, и глухая торцовая стенка установлена с возможностью изменения ее положения, пружины выполнены с различнымшагом навивки, а перфорация в корпусевыполнена последовательно увеличивающейся от впускного патрубка к глухой торцовой стенке, причем отношение суммарнойплощади отверстий, примыкающих к глу- З 5хой торцовой стенке, и суммарной площадиотверстий, примыкающих к впускному патрубку, выполнено равным 1,15-1,28.Кроме того, шаг навивки соседних концентричных пружин выполнен уменьшенным 4 Одля пружины с...

Номер патента: 1021801

Опубликовано: 07.06.1983

Автор: Кузькин

МПК: F02M 65/00

Метки: испытаний, конического, распылителя, ресурсных, уплотнения, форсунки

...на нее давлением топлива 1.Недостаток известного способа состоит в том, что он недостаточно полно охватывает реальные условия эксплуатации конического уплотнения распылителя.Целью изобретения является приближение условий испытания к реальным условиям эксплуатации конического уплотнения распылителя форсунки.Цель достигается тем, что согласно способу ресурсных испытаний конического уплотнения распылителя форсунки при испытаниях уплотнения распылитель нагревают с помощью нагревательного устройства, подключенного через регулятор к источнику энергии и контролируют степень нагрева через .датчик температуры, подсоединенный к контрольно-измерительному прибору.На чертеже представлена конструктивная схема устройства, реализующего предлагаемый...

Номер патента: 1017386

Опубликовано: 15.05.1983

Авторы: Зубков, Кузькин, Леонов, Челищев, Юдин

МПК: B03D 1/00

Метки: извлечения, криолита, редкометального, сырья

...за счет перечисток его привело бы к снижению извлечения криолита в концентрат.Способ фактически отражает дробную подачу реагентов во флотацию, что необходимо вследствие определенной десорбции их с поверхности криолита в жидкую фазу из-за растворимости последнего.Пример 1. Для флотационного выделения криолита берут навеску 300 г исходного материала крупностью ( - 0,1) +0,044 мм (лег кие фракции, из которых предварительно выделены известным способом электромагнитной сепарации темноцветные минералы), с содержанием криолита 2,13 о/о.1-ую основную, 2-ую основную и контрольйую флотации осуществляют последовательно в лабораторной флотомашине Иеханобр типа 136 ФЛ. При проведении 1-ой основной флотации навеску материала помещают в камеру...

Номер патента: 1015275

Опубликовано: 30.04.1983

Авторы: Глясман, Кузькин

МПК: G01M 15/00

Метки: дизеля, оценки, состояния, судового, технического

...изменение теплонапряженности цилиндро-поршнейвой группы ди-.зеля может произойти при совместномвлиянии ояда факторов, которые могутбыть объединены в две группы: изменение технического состояния цилиндро-поршневой гранты и нарушение нормальногоВоздухоснабжения цилиндра, т,е. изменение коэффициента избытка воздуха присгорании.Таким образом, контроль техническогосостояния только по отклонению температуры от эталонного значения не позволяет достичь требуемой точности.Цель изобретения - повьпцение точности, путем учета состава смеси топливас воздухом,Поставленная цель достигается тем,что в способе оценки на заданном скорсстном и нагрузочном режимах работыдизеля измеряют температуру в зоневерхнего пояса цилиндровой втулки и по...
