Крылов

Номер патента: 946699

Опубликовано: 30.07.1982

Авторы: Карелин, Крылов, Маленков

МПК: B21B 1/08

Метки: заготовка, металлическая, профильная

...10К особенностям предлагаемой заготовки относится то, что все элементы криволинейны, причем. центр кривизны их один, радиус кривизны уменьшается по ширине в направлении к цен тру, а также равномерное утолщение стенки и полки в направлении к центру кривизны, величина которой определяется шириной заготовки и радиусом. Кроме того, полка н месте стыка по толщине всегда меньше стенки, однако по мере удаления от стыка при определенном значении ширины и радиуса кривизны полки, толщина ее может оказаться и больше. 25Изготовление металлической профильной заготовки предусматривает сборку пакета с наполнителем, сварку пакета прокаткой, прокатку в конусных валках с целью придания заготовке кривизны, формирование профиля путем удаления...

Номер патента: 945350

Опубликовано: 23.07.1982

Авторы: Бугай, Вайдерман, Крылов, Мустахимов

МПК: E21B 10/16

Метки: бурового, долота, шарошка

...а высоту, равнуюшестой части высоты зуба,На фиг. 1 изображена частьс несколькими венцами, аксономна фиг 2 - зуб шарошки, разрена фиг. 3 - то же, вид сбоку.3 945350Шарошка содержит корпус 1 с литыми зубья бэу ья еэ увеличения осевой нагрузки.или фрезерованными зубьями 2, кото- Кромроме того, такая схема армировкирые с набегающей стороны армированыу ьев позволяет значительно снизитьтвердым сплавом 3 причем армировка расход твесход твердого сплава.одного зуба имеет Г"образную а у соседнего зуба - 1.-образную Форму. Уширенные участки 4 армировки имеют дли- Фо рмула изобретенияну, раную примерно 1/2 длине зуба,з ба на венблагодаря чему каждые два соседних арошка урового долота, содержарезерованные или литые зубья,зу а на венце обеспечивают...

Номер патента: 944595

Опубликовано: 23.07.1982

Авторы: Агеев, Голдар, Карпович, Крылов, Соколов, Шевченко, Яковлев

МПК: B01D 3/26

Метки: контактная, тарелка

...каналы 13, которые чередуются,с перфорированными контактнымисекторами 14,Устройство работает следующимобразом.30Газ, поднимающийся по колонне, проходит через перфорацию контакт-.ных секторов 14 конической решетки 1, где диспергирует стекающую из сепарационного пространства через коль цевой зазор 3 жидкость, Образукщийся при диспергировании жидкости, скатывающийся по наклонной плоскости высокотурбулизированный пенный слой подвешивается и поднимается над 40 конической решеткой, при этом большая часть жидкости (крупнодисперсные капли) попадает в зону сливного канала 13, по которому сливается в центральную тРубу 7, за счет чего 45 расширяется диапазон устойчивой работы контактной ступени. Меньшая часть жидкости (мелкодисперсные капли)...

Номер патента: 944089

Опубликовано: 15.07.1982

Авторы: Зуев, Капелько, Крылов, Першин

МПК: H03K 4/02

Метки: генератор, инфранизкой, цифровой, частоты

...к входу счетчика 2 импульсов, вьиоды которого, кроме выходапоследнего разряда, подкшочены к управляющим входам блока цифрового управляемого сопротивления 6. Выход последнего знакового разряда счетчика 2 импульсов подключен к управляющим входам знаковых ключей 3 и 4, Одна парасиловых входов знаковьи ключей 3 и 4подключена к полюсу 17 источника питания, другая - к силовому входу регулирующего элемента 9 стабилизатора 7тока, включающего эталонный резистор11, усилитель 8 сигнала рассогласования,опорный резистор 10. Прямой вход усилителя 8 сигнала рассогласования черезопорный резистор 10, а инвертирующийвход через эталонный резистор 11 соединены со вторым полюсом 18 источникапитания, при,этом к инвертирующему входуусилителя 8 сигнала...

Номер патента: 943932

Опубликовано: 15.07.1982

Авторы: Басилая, Дышлевой, Крылов, Покрас, Поляк, Синкевич, Цуриков

МПК: H01Q 1/12

Метки: антенны, контррефлектора, подвеска

...виде сегмента шаровой оболочки, а точечные опоры выполнены контактирующими с обеими поверхностями сегмента шаровой оболочки, при этом центр кривизны шаровой оболочки совпадает с центром качания контррефлек тора.формула изобретения Заказ 5 139/67630 Подписное Патент",ППП ая,4 ул,Про 3 94 3, неподвижный корпус 4 с точечными опорами 5, закрепленный на опорной металлоконструкции 6.Контррефлектор 2 через хвостовик 3 жестко соединен с подвижной опорой 1, выполненной в виде сегмента шаровой оболочки, центр кривизны которой А расположен на фокальной оси между основным зеркалом и контр- рефлектором 2.Подвижная опора 1 с контррефлектором 2 поворачивается относительно точечных опор 5, контактирующих с обеими поверхностями шаровой оболочки...

Номер патента: 943849

Опубликовано: 15.07.1982

Авторы: Горшков, Крылов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...и 18 выходного коммутатора 15.В результате обеспечивается открытое состояние первого и второго диодов 22 и 23 и закрытое - третьего 5 и четвертого диодов 24 и 25, а такжезамкнутое состояние второго и третьего ключей б и 7 и разомкнутое -первого и четвертого ключей 5 и 8.Следовательно, на конденсаторе 4повторяется напряжение Уз , поступающее на второй вход устройства, ана выход устройства через буферныйусилитель 1 и ключ 7 поступает напряжение с конденсатора 3, уровенькоторого соответствует значениюсигнала на первом входе устройстваП в момент подачи указанныхуправляющих сигналов. Напряжение свыхода буферного усилителя 1 подается также через диоды 22 и 23 на,входной коммутатор 13 для фиксацииуровней напряжений запирания диодов9 и 11...

Номер патента: 942882

Опубликовано: 15.07.1982

Авторы: Березин, Ионов, Клементьева, Крылов, Кутовой, Салтыков, Синицын, Штракс, Шувалов

МПК: B22D 47/02

Метки: автоматическая, линия, литья, многономенклатурного, производства

...сборки 2 их с опоками. А изготовленные верхние и нижние полуформы по самоходным рольгангам поступают в кантователь 8, где они кантуются на 180 . Предварительно в верхних полуформах многопозиционный автомат 7 выполняет вентиляционные каналы, В кантователе 9 верхние полуформы снова кантуются на 180, Далее в агрегаоте 10 осуществляется сборка форм, а агрегатом 11 - подрезка напуска смеси у нижней полуформы, Толкатель 12 заталкивает формы .под агрегат заливки 1 4. Заливка форм металлом осуществляется на заливочной поджимной платформе 15, которая установлена на поперечном роль- ганге 16 вплоть до позиции 17, на которой выставляются залитые формы на подопочные плиты. Эта позиция 17 принадлежит ветви охладительных рольгангов 25, т.е....

Номер патента: 941677

Опубликовано: 07.07.1982

Авторы: Васильев, Ковальчук, Крылов, Лигай, Сидоренко, Хрисанов, Шевчук

МПК: F04C 15/00

Метки: восстановления, гидронасосов, типа, шестерен, шестеренчатого

...после чего устанавл на валах 2 накладки 3, предварител ханически обработанные. Накладки навливают на валах 2 с возможност щения на противоположных торцах шестерен 1, находящихся в зацепле Технико-экономический эффект гаемого способа восстановления ш заключается в снижении трудоемкос цесса восстановления на 35 - 40% ранении срока службы отремонтир шестерни.ие трудоемтем,ают дают нчем н заце ных хема то нао уста- а валу акладлении, орцов. распоа изобретениявления шестерен, напришестеренчатого типа, зам, что удаляют изношени компенсируют удаленрму Способ восстан р гидронасосов ючающийся в т ю часть шестерн ипа состоит а валах 2, ок 3, устаЦель изобретения - снижен кости процесса восстановления. Указанная цель достигается кладку...

Номер патента: 941614

Опубликовано: 07.07.1982

Авторы: Аксанов, Иванов, Крылов, Кузьмин, Левочко, Федоров, Фокин

МПК: E21D 23/04

Метки: крепи, крутых, механизированной, пластов, секция

...2, поддерживающего перекрытия 3, ограничительных перекрытий 4 и 5, домкратов 6 передвижки, тяг 7, кронштейнов 8, маазина 9 для размещения рулонов полосы гибкого перекрытия кассеты 10 для рулона плетеной сети, направляющих труб 11 кас)4161.сс т 1 7 сжД Основаци(51 1 )3 пер(крытисм 3те)7 Овгцць Гидра вличсскР 1 с стойки 12 и к:)ОИН 1 тсицы 13. К 1)омс ТОГО. имсстс 5 козырек 14, конв(.Йр 1 б и Вьп)ыскной .)к)к 1.Козырк 2 здкрспл(ч) шдрцип) цд пр, .ц(1 К р с С 110, Е,3( р Ж И В с 1 Ю 7 ц С 0р( К р 1 Т и 57 3 И ИМС Н(.КОТОр К) ГВОбо. Врс 1 ПЕСНИН цд ЦДРНИР( ДЛЯ ПЛОТНОГО ПРИ.1(13 ИЯ КОЗЫРЬК 3 2 К ЫЖГГОСЕ)ОИ Пс 1 ЧКС. .рс 13 .3 с 3 КО.3 Ь 1)ь- КО Ы 2 Г 1 С, ЫСТ СТ;П С 11( с) ТОС С 11 И 3 Е Н И Сс 1К 1, Цс 1 КОТОРОЫ КОЦСОГЬ МС.ЖС,10...

Номер патента: 941611

Опубликовано: 07.07.1982

Авторы: Аксанов, Иванов, Крылов, Кузьмин, Левочко, Федоров, Фокин

МПК: E21D 23/00

Метки: выемки, крепь, механизированная, мощных, пластов, слоевой

...щит пере.(ыется ны кронштейны 18 основания. 11 ижниц щи Г 5 с кассетой 1 О для размецения ру /Она цгетеной сетки подвешен шарнирно к верхнеыу щиту 4.Механизированная крепь имеет козырек 14, ксшвейер 15 выцускцой Спок 16 и тяги 17, посредством которых нижний щит 5 Взяимосв 51 зян с кронптеЙнями 8 ВерхнеГО щита 4Магазины 1 для рызмс (цецця рулонов полосы гибкого перекрытия име/О отверстия веИзх для пропускация через цих н)лосы.Кассета 1 О имеет /зз;1 ля выпуска плетеной сетки, ограцичеццый дву (я направляющими трубами 11, что Обеспечиваег и:3 томатическое разматывание ру,цшы плстеной сетки при .ередвижке секций.Подготовка крепи к работе з(ключаетс 5 в установке рулонов полось(б)кого перс- к р ы т и я е 3 ы 3я 3 и ц ы3 р ГГ( О и 0 в...

Номер патента: 940941

Опубликовано: 07.07.1982

Авторы: Волков, Глухов, Дука, Корякин, Крылов

МПК: B21D 37/12

Метки: инструмент, способа

...уступ.Деформация заготовки осуществляется вытяжкой с утонением стенки. В то же время при продвижении заготовкив матрицу край ее перемещаясь вверх навстречу движению пуансона, воздействует на торец цилиндра 5. Последний начинает смещаться относительно пуансона. При этом жидкость, находящаяся в гидросистеме, включая и цилиндр-компенсатор 11, сжимается. Под действием этого в ней развивается определенное давление, величина которого определяется настройкой регулировочного клапана 7. Под действием этого давления торец цилиндра начинает воздействовать с определенным усилием наЗо 60 65 торец заготовки, и процесс вытяжки с утонением постепенно переходит в процесс преимущественного прессования заготовки.Цилиндр-компенсатор 11 необходим для...

Номер патента: 940935

Опубликовано: 07.07.1982

Автор: Крылов

МПК: B21D 28/14

Метки: автоматическим, упором, шаговым, штамп

...защелка установлена в пазу с возможностью возвратно-поступательного перемещения в направлении, перпендикулярном оси упора, а на боковой поверхности упора, охватываемой пазом защелки, выполнены лыски,На фиг. 1 показан общий вид штампа в начальный момент; на фиг. 2 - вид в плане на автоматический шаговый упор; на фиг. 3 - общий вид штампа в конечный момент вырубки детали; на фиг. 4 - общий вид штампа в начальный момент подачи полосы на следующий шаг.Штамп содержит упор 1, подпружиненный в осевом направлении пружиной 2, защелку 3, подпружиненную пружиной 4, толкатель 5, подпружиненный пружиной 6. Упор 1 и защелка 3 установлены в съемнике 7 на нижней плите 8, а толкатель 5 установлен в верхней плите 9. Защелка 3 выполнена с пазом 10,...

Номер патента: 940830

Опубликовано: 07.07.1982

Авторы: Деулин, Егорова, Кириллов, Крылов, Ларина, Питалев, Покровская, Слободчикова

МПК: B01J 20/06

Метки: арсенатов, кристаллических, ниобия, основе, сорбентов, тантала, фосфатов

...комилексов, Так, повышение температуры до 20 С уменьшает время устойчивого существования раствора соответствующих комплексов более чем в 10 раз,Затем проводят выделение осадков фосфатов или арсенатов из полученного раствора фосфатных (или арсенатных) комплексов либо нагреванием его до температуры 30 - 50 С, либо, введением в реакционную смесь концентрированной минеральной кислоты (5 - 15,моль/л) до концентрации ее в реакционной смеси 1 - 8 моль/л, Такие условия являются оптимальными, так как в этом случае осаждение происходит в виде геля ао всему объему реакционной массы, что обеспечивает высокий выход готового продукта и однородность его состава и свойств. В качестве минеральной кислоты, вводимой в реакционную смесь, используют...

Номер патента: 940679

Опубликовано: 07.07.1982

Авторы: Гладков, Иванов, Крылов, Михеев, Черников, Ярешко

МПК: A01C 15/06

Метки: пневматического, пылевидных, распределения

...труба 1 снабжена также торцовым клапаном 14 с механизмом управления 15. Снизу коническая труба закрыта желобом 16, снабженным патрубком 17 с отверстием 18.Устройство для пневматического расJределения пылевидных материалов работает следующим образом.Аэросмесь пылевидного материала подается под давлением через патрубок 13 в коническую трубу 1, в пространство между пористой 2 и сетчатой 3 перегородками, а через патрубок,17 подается сжатый воздух. Проходя через пористую перегородку 2, сжатый воздух аэрирует пылевидный материал, обеспечивая его растекание вдоль конической трубы 1. Под действием перепада давлений псевдоожиженный материал поднимается вверх и проходит в желоб 4 через сетчатую перегородку 3, которая производит отсев крупных...

Номер патента: 940106

Опубликовано: 30.06.1982

Авторы: Виноградов, Дергачев, Крылов, Кузнецов, Носов

МПК: G01V 1/52

Метки: акустический, излучатель, скважинный

...из подсоединенных5 94010 модулей 8 показан на фиг. 1. Этот модуль аналогичен рассмотренному выше. Пластины и проемы размещены на цилиндрическом корпусе 2 рядами, что позволяет увеличить акустическую мощ ность пропорционально квадрату числа используемых пластин. Отношение ширины пластины к ее длине лежит в пределах от 0,1 до 0,2. Пластина выполняется из коррозионно-стоикого матеч 10 риала с большой упругостью, например титана, нержавеющей стали или легированной стали с покрытием из хрома, в связи с большой агрессивностью скважинной жидкости и с целью увеличения срока службы излучателя, Большая упругость позволяет получить повышенную мощность при излучении, поскольку пластина сможет работать с большими амплитудами коле баний. Все...

Номер патента: 939794

Опубликовано: 30.06.1982

Автор: Крылов

МПК: F01M 13/04

Метки: вентиляции, системы, фильтр-пламяпреградитель

...фиг.2 - то же, вид в плане; на фиг.3 - пакет фильтрующих элемен тов, разрез ( увеличено) .В вентиляционной трубе 1 размещен фильтр 2, представляющий собой свернутую в рулон и плотно намотанную на сердечник объемно-сетчатую полосу 3, между соседними слоями которой размещена перфорированная лента 4, причем отверстия 5 перфорации выполнены в шахматном порядке. Устройство работает следующим о образом.Газы по вентиляционной трубе 1поступают в фильтр 2. При прохождении газов между слоями перфорированной ленты 4 газы многократно изменяютнаправление движения в переплетениях объемно-сетчатой полосы 3 и в отверстиях 5 перфорированной лен ты 4.При движении газов через фильтр2 благодаря изменению направленияих движения и наличию отверстий...

Номер патента: 939602

Опубликовано: 30.06.1982

Авторы: Бирюков, Григорьян, Кац, Крылов, Лихота, Никитин, Прокофьев, Тарасов, Фаддеев

МПК: C25F 7/00

Метки: струйной, универсальное

...секции в слу В чае ремонта без демонтажа всех секций. Оборудование технологической секции сливным патрубком, который взаимодействует с несколькими слив- ными емкостями обеспечивает работу установки с несколькими рабочими растворами без слива технологического раствора, нейтрализации сливной ем 2 4кости и залива нового технологического раствора.,Оборудование технологической секции патрубком с направляющими длякрепления коллектора Форсунок, а также установка компенсатора на подводящем трубопроводе с изоляторами позволяет проводить обработку иэделийструйным методом с наилучшими параметрами факела струи.На фиг. 1 показано предлагаемоеустройство, общий вид, на фиг. 2 разрез А-А на фиг, 1 на фиг. 3 разрез Б-Б на фиг, 2Универсальное...

Номер патента: 939571

Опубликовано: 30.06.1982

Авторы: Алиев, Ахадов, Крылов, Петрук, Петрухин, Протоковец

МПК: C21D 9/00

Метки: химико-термической

...обводным трубопроводом с холодильником.Предлагаемое устройство показано на чертеже. 1 4Устройство для осуществления указанного способа содержит нагреватель ную печь 1, верхняя часть которой перекрыта футерованной крышкой 2, Внутри нагревательной печи 1 установлена подвеска 3, в которую вставляются длинномерные полые иэделия,например, цилиндры 4 скважинных насосов. Цилиндры 4 имеют в верхней части развальцовку 5, которая срезаетсяпосле химико-термической обработки. Разогрев печи осуществляется нагревательными элементами 6, Подача эндотермической атмосферы осуществляет. ся из генератора 7 по футерованному трубопроводу 8 и через холодильную установку 9, На линиях подачи атмосферы установлены управляемый вентиль 10 и шибер 11....

Номер патента: 938192

Опубликовано: 23.06.1982

Авторы: Крылов, Марков, Пасичный

МПК: G01R 23/16

Метки: анализатор, спектра

...частотного сдвига между гармоническими колебаниями генераторов. 4 и 7 на входах смесителей 5 и 6, аее знак зависит от знака разностимежду частотами этих колебаний. Всвязи с тем, что для каждого частотного поддиапазона величина разностимежду частотами колебаний равная,то и временный сдвиг между сжатымиимпульсами блоков 9 и 11 сжатия сигналов для ждоо астного поддиапазона индивидуален, Разности вовременных положениях сжатых импульсов, принадлежащих частотным поддиапазонам, образуют следующую последовательностьО;4.ЬЬ+2 АМ щ "ВВ = Я 4 0 1ьгде 0 - величина, обратно пропорциональная скорости изменения частотылинейно-частотно-модулированногонапряжения генератора 8.В анализаторе выявление принадлежности сжатых импульсов...

Номер патента: 937951

Опубликовано: 23.06.1982

Авторы: Агеев, Карпович, Крылов, Соколов, Яковлев

МПК: F28C 3/06

Метки: контактного, теплообменник, типа

...завихритель 8, под которым с зазором 9к корпусу 1 и с зазором 1 О к нижнейкромке обечайки б размещено коническое сопло 7, обращенное меньшим ос-,нованием вверх, причем на верхнейкромке конического сопла выполненызубчатые прорези 11.Устройство работает следующим образом,Гаэ пар) входит в коническое сопло 7, где,значительно ускоряясь, подсасывает и инжектирует накопившуюсяна внешней поверхности сопла 7 жид- ., 2 Окость, образующийсягаэожидкостныйпоток попадает в многолопастный за-.вихритель 8, где поток закручиваетсяи образуется закрученный пенный газожидкостный слой. Полученный вращающийся газожидкостный слой, ускоряясьи уплотняясь в коническом патрубке.3; образует непрерывно обновляющуюся поверхность контакта фаз. Проконтак 1...

Номер патента: 937882

Опубликовано: 23.06.1982

Авторы: Грошенков, Каденаци, Крылов, Нейберг, Нехороших, Сакеев, Семенов, Франк

МПК: F23D 5/10

Метки: горелка, каталитическая

...испарительная чаша 5 с топливопроводом 6 и дренажнойтрубкой 7.В испарительной чаше 5 размещена испарительная насадка 8 с высокоразвитой зповерхностью, выступающей над верхнейкромкой 9 испарительной чаши 5. Топливопровод 6 в конце выполнен в виде наклонного и открытого сверху лотка 10.В горелке содержится также электронагреватель 11.Каталитическая горелка работает следующим образом,К электронагревателю 11 подается .,напряжение, и каталитическая насадка %образованная плитами 2 и 3, нагревается до рабочей температуры.Определенная доза топлива по топливопроводу 6 поступает в испарительнуюкамеру 4, где постепенно испаряется. 20Сначала испаряются более легкие фракции с наклонного и открытого сверхулотка 10, затем с...

Номер патента: 937722

Опубликовано: 23.06.1982

Авторы: Крылов, Томашевский

МПК: E21C 41/04

Метки: возведения, искусственного, межгоризонтного, целика

...в выработанное пространство и последующейподачей в укаэанные породы шихты,а затем связующего.На фиг.1-3 представлены схемы последовательности возведения целика,Способ заключается в том, что приразработке мощного крутого или наклонного пожароопасного угольного пласта 1 после проведения подготовительных выработок у границы с отработанным горизонтом от кровли до почвыпласта отрабатывают горизонтальныйслой 2, на почву которого настилаютФормула изобретения Способ возведений искусственного межгоризонтного целика при разработке крутых и наклонных угольных пластов, включающий проведение подготовительнйх выработок, отработку щитового столба от кровли пласта у границы с отработанным 30 гибкое перекрытие 3, и одновременно монтируют щитовое...

Номер патента: 937598

Опубликовано: 23.06.1982

Авторы: Ким, Крылов

МПК: E01D 11/02

Метки: висячий, мост

...со стрелой подъема, равном 1/100 длины пролета при предельном для скоростных автомобильных дорог продольном уклоне, равном 4/100, вызывает в балке жесткости при действии вертикальной нагрузки продольные усилия в сочетании с поперечным изгибом, что при перекрытии значительных пролетов обеспечивает увеличение потенциальной энергии, накапливаемой системой при упругих деформациях, и, как следствие, уменьшает упругие деформации висячегомоста от действия нагрузки, являющиеся определяющим фактором при подборе сечения кабелей. Пологий свод, имеющий с напрягающим кабелем 6 одинаковую стрелу подъема и 5 1 О 15 20 25 30 35 40 45 50 55 жестко скрепленный с ним соединительными элементами 7, работает совместно с напрягающим кабелем на восприятие...

Номер патента: 937322

Опубликовано: 23.06.1982

Авторы: Крылов, Савушкин

МПК: B66D 3/04

Метки: монтажная, обойма, полиспаста

...и 10 укладываются многоветвевые ленточные стропы 13 и 14, имеющие расчетные диаметр д и количество ветвей канатов 15 и 16 (фиг. 3-7) и предохраненные от соскакивания ребордами, роль которых40 выполянют соответственно проушины 6 и вертикальные стенки 9. Для обеспече ния требуемой работоспособности кана" тов 15 и 16 радиус Р полуобечаек 8 и 10 выбран в соответствии с действующими расчетными. нормами допустимого45 соотношения 0 и запасом прочносОКти канатов,При работе монтажная обойма подвешивается, к стреле (башне) 17 подъемного устройства (фиг. 9 и 10), Нагрузовой подвеске 4 укладываютсястропы 13 и 14 (или один из них) вплоскости оси блоков или перпендику-.лярно к ней в зависимости от формы,размеров и направления перемещенияи установки...

Номер патента: 936259

Опубликовано: 15.06.1982

Авторы: Власов, Денисов, Жильцов, Крылов, Кузнецова, Кулевская

МПК: H02K 37/00

Метки: двигатель, однофазный, шаговый

...3, на комагнитный поток, с доз аваемый обправле- цапо че ез ратором р с асположена обмотка у моткои пополностью проходит рв х " азо что повышает энергетинияв хиолюсный бочий зазор,гаемого На роторе установлен двухеские характеристики предлага нный магнит 5,ческие хароль о 6 со ци линдрический постоя еж по- двигат еля. Кроме того, ко цю конгниченный по диаметру, М дуи обеспечивает простую нама гни че ми и 1 2 располо- вставками о ефиг й полюсны х налюсными наконечникафигурацию поверхносте жено немагнитное кольц ь о 6 с пазами, ечников, цто позволяе ечник, т повысить которых закреплены ферр е омагнитные конечник ту сборки двигателя ии тем сав кгкого или маг О чистоту вст авки 7 из магнитномяг и е варительно намаг- мым повысить его...

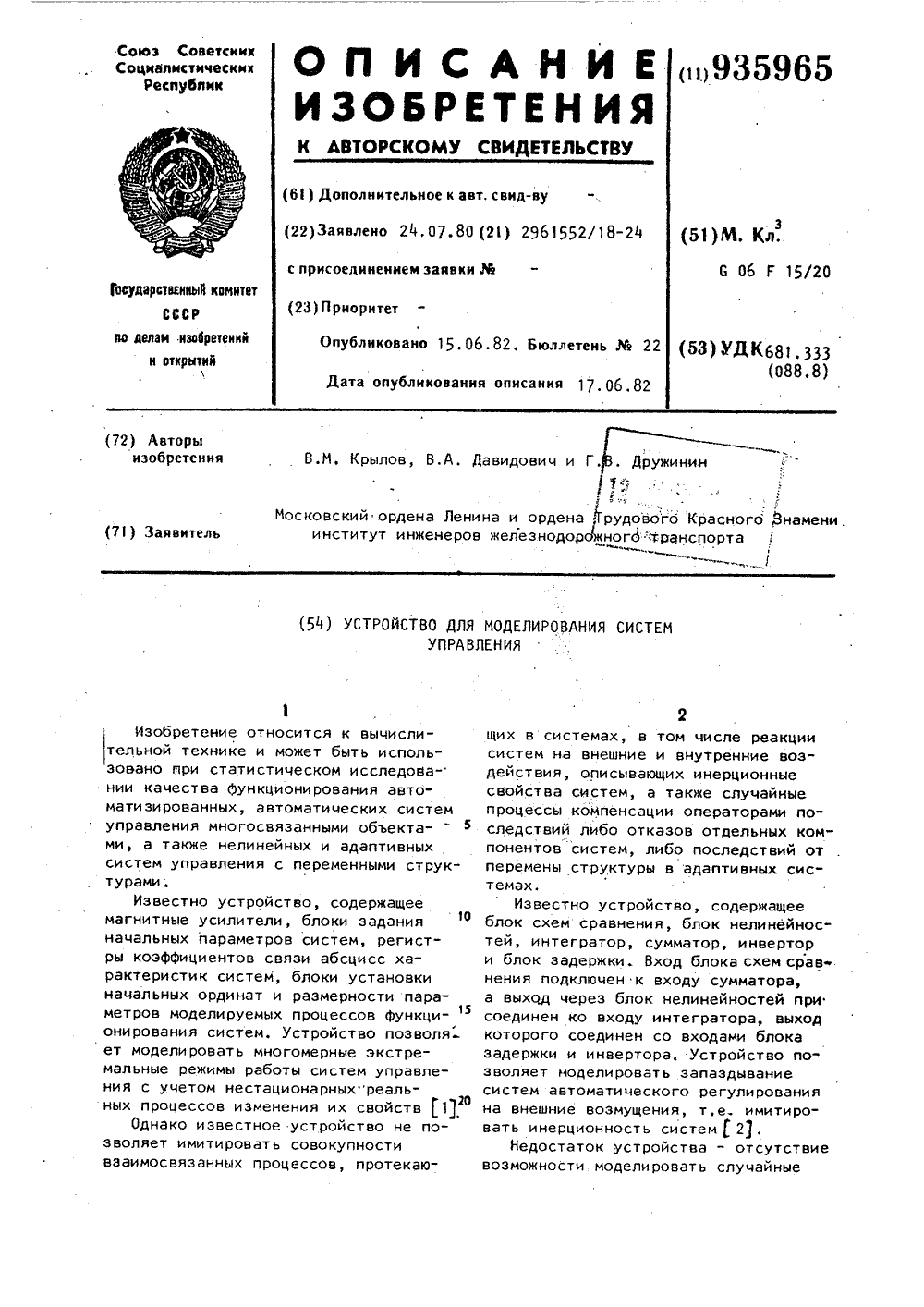

Номер патента: 935965

Опубликовано: 15.06.1982

Авторы: Давидович, Дружинин, Крылов

МПК: G06N 7/08

Метки: моделирования, систем

...из блока 7 регист" ров заносятся в блок 9 памяти. Одновременно с этим в блоке 1 О схем сравнения устанавливаются время моделирования и количество циклов имитации случайных процессов изменения свойств системы. Кроме того, в блоке 10 задаются ( переписываются из блока памяти ) значения уровней допусков на выходные параметры.форма каждой реализации моделируемого нестационарного случайного процесса обусловливается интенсивностью потока импульсов, генерируемых в блоке 1. Интенсивность следования импульсов зависит от величин порогов срабатывания триггеров Шмитта, Пороги срабатывания задаются сигналами с выхода блока 8 регистров, поступающих через блок 11 цифро-аналоговых 5 10 15 20 25 30 35 40 преобразователей на вход генератора 1.Отсчет...

Номер патента: 935301

Опубликовано: 15.06.1982

Авторы: Алексеев, Крылов, Лебедев, Манинен, Мустонен, Некрич, Шарф

МПК: B28B 7/22

Метки: объемных, элементов

...на фиг. 4 -разрез Б - Б на фиг. 1; на фиг. 5 - узел 1на фиг. 1.Установка содержит основание 1, на ко отором смонтирован подвижный поддон 2 сшарнирно закрепленными к нему щитаминаружной опалубки, из которых одна паращитов 3 выполнена с проушинами 4, другая 5 - с упорами 6. На основании 1 жестко закреплен сердечник 7, снабженный дву-мя опорными площадками 8 конической формы со штыревыми ловителями 9. На конусную часть опорных площадок 8 установлены съемные вкладыши 10. На площадках 8с ловителями 9 фиксируются выполненные гос углублениями опорные стойки 11 выпрессовщика 12, снабжейного приводом в видегидроцилиндра 13. На выпрессовщике 12закреплена рычажная система 14, шарнирносоединенная со щитами 3 и 5, а также соштоком гидроцилиндра 13...

Номер патента: 935009

Опубликовано: 15.06.1982

Авторы: Крылов, Чепурнов

МПК: A01G 23/12

Метки: деревьях, инструмент, карр, механизированный, ручной, формирования

...утомляемостью рабочего. оператора.Известен механизированный инструмент для формирования карр на деревьях, содержащий державку, на которой установлены имеющие разный диаметр фрезы 12.При работе таким инструментом вследствие вращения фрез в одном направлении усилия резания иа режущих органах сумми. руются. Поэтому для удержания режущей го. овательский и проектный промышленностиколькнми. фрезами, вращанццимися в попутном направлении.Усилия, воспринимаемые руками рабочего-оператора снижаются, что существенно уменьшает утомляемость последнего. В сочетании с возможностью успешного нанесения одновременно двух подновок это позволяет увеличить производительность труда,Формула изобретения Механизированный ручной инструментдля формирования карр...

Номер патента: 933291

Опубликовано: 07.06.1982

Авторы: Крылов, Рохлина, Ушаков

МПК: B23B 47/00

Метки: металлорежущего, привод, станка, шпинделя

...реакторовпри ремонте и калибровке, а следовательно, сократить время простояядерного реактора. Формула изобретения 3 933 9, Между ведомым 2 и ведущими колесами 7 и 8 расположены два блока 10, 11, каждый иэ которых состоит из двух цилиндрицеских косоэубых зубчатых колес 12, 13, 14, 15 и компенсационного кольца 16 и 17.Привод шпинделя работает следующим образом.Движение от привода 4 через колеса 5 и вал 6 передается колесам 107 и 8.Обеспечение плавности вращения шпинделя и исключение ударов в зацеплении блоков 10 и 11 с колесом 2 при переходе через паэ З.дости гается с помощью устройства выбора бокового зазора в каждой паре зацепления.Выбор бокового зазора в зацеплении достигается путем сближения20 зубчатых колес относительно друг друга в...

Номер патента: 933133

Опубликовано: 07.06.1982

Авторы: Карелин, Корепанов, Крылов, Маршалкин, Митин

МПК: B21B 1/38

Метки: заготовка, металлическая, профильная, типа, фланцевого

...неравномерности деформации слоев пакета,а варку слоев давлением в нагретом состоянии цли прц комнатной температуре с последующим термодиффузцонным отжигом;формироваегие профиля путем удавления наполнителя и от гибки освободеевшихся от напога 111 тегея частей за 5 отовки на заданныйугол, г.рцчем полка начинается сразу от образовавшегося ст ыка.Иа фиг, 1-4 показаны типы прсфеЕльцой заготовки,П р ц м е р 1.СОбралц одну партиюпакетов (см, фиг, 1 а), каждьей из которыхсостоит из листа 1 размерами 1,0 х 60 хх 200 мм (сгеуэкит для фораащровацця стенки прсфееггя) и аиста 2 размера 0,1 х 40 хх 200 мм (служит для формирования стенки), В качестве материала обоих листоввзят титановый сплав марки ОТ 4. Рядомс листом 2 разместеЕли еПпогпгцтегеь...
