Крылов

Номер патента: 879828

Опубликовано: 07.11.1981

Авторы: Александров, Баранов, Иванов, Кадзов, Крылов, Распопов, Чудин

МПК: H05F 3/02

Метки: молниезащиты

...накоплениеиндуцированного заряда по сравнениюс известными молниеотводами, что увеличивает высоту молнитеотвода,Лабораторные исследования, проведенные на крупномасштабной модели,показывают наличие роста индуцированного заряда с увеличением радиусакольца, установленного на заземленномметаллическом стержне, и пропорциональное увеличение веротяности поражения молниеотвода с ростом индуцированного заряда молниеотводе. Экспериментально показано, что зоны захватамолниеотводов, имеющих разные высоты,но одинаковую величину индуцированного заряда, обеспеченную за счет установки развитых колец, равны междусобой. В предложенной конструктивнойсхеме дополнительное повышение эффективности достигается за счет соответствующего выбора расположения...

Номер патента: 879175

Опубликовано: 07.11.1981

Авторы: Граубарт, Грибов, Гуляев, Длугосельский, Крылов, Левин, Лесниковский, Овчинников, Пандре, Розенгауз

МПК: F24D 9/02

Метки: агрегат, котельный, пароводогрейный

...входом и выходом с потребителем горячей воды, н,расширитель 2, паровой объем которого под,ключен,к потребителю пара, а нспарительный и водяной объемы - соответственно ес выходу и входу котла 1. В водяном объеме ,расширителя 2 размещены нагревательные трубы 3, подключенные одним концом к выходу котла 1, а другим - к потребителю горячей воды. Выход котла 1 подклю чен к испарительнаму объему н нагревательным трубам З,расшнрнтеля 2 через дополнительно установленные и последовательно соедвненные между собой кнпящий экономайзер 4 и сепаратор 5, последний из 25 которых сообщен также с дополнительнымпотребителем пара. Нагревательные трубы 3 снабжены обводным трубопроводом 6.Из котла 1 горячую воду направляют вкипящий экономайзер 4, в котором...

Номер патента: 878962

Опубликовано: 07.11.1981

Авторы: Жуковин, Ищук, Крылов, Сафонов, Теняков

МПК: E21F 5/04

Метки: подавления, пыли

...с равными выполаживающимися углами наклона рабочей поверхности. Такое выполнение торцовых лопаток приводит к 20 тому, что сформированный поток жидкости встречается с воздушным потоком, создаваемым периферийными лопатками, по кольцевому сечению, что приводит к неравномерной плотности жидкости в воз душном потоке и, следовательно, снижает эффективность пылеподавления,Цель изобретения - повышение эффективности пылеподавления за счет формироГ. Крылов, М, В. Сафоновуковини ордена Трудового: Красногла им, А. А. Скочинекого 4 ф Ы.31:ческого конуса, вершина которого соосна с выходным соплом 11 трубопровода 12.Диск 8 снабжен торцовыми лопатками 13, 14 и 15 (фиг. 2), выполненными радиально вогнутыми в направлении вращения, Лопатки 13, 14 и 15...

Номер патента: 877255

Опубликовано: 30.10.1981

Авторы: Крылов, Тарасов

МПК: F24F 13/06

Метки: воздуха, приточного, раздачи

...5, причем концы 4 лопаток.3, расположенные в воздуховоде 1, выполнены. изогнутьаюи, лопатки 3 имеют длину, увеличивающуюся в направлении потока воздуха, а воздухораспределительный насадок 5 выполнен в виде поворотной обечайки с рядом направляющих лопастей 6.877255 20Устройство работает следующим образом.Поток воздуха, двигающийся по воздуховоду 1, попадает на направляющие лопатки 3 воздухозаборника 2, при 5 этом за счет увеличения длины лопаток 3 в направлении потока воздуха он равномерно поступает на насадок 5, т.е. скорость воздуха, поступающего через лопатки 3, в начале и конце воз духозаборника 2, практически одинакова. Затем:воздух попадает на воздухораспределительный насадок 5, где, проходя через...

Номер патента: 877065

Опубликовано: 30.10.1981

Авторы: Браккер, Зиглин, Киселев, Крутилин, Крылов, Овсянников, Рыжков, Торф, Федоров, Шахматов

МПК: E21F 5/00

Метки: забоя, обеспыливания, очистного, тупикового

...локализовать пыль.Известен способ обеспыливания тупикового очистного забоя, включающ 1 тй15 подачу чистого воздуха, отсос,загряз-. ненного и очитску его в пыпеуловителе, устанволенного в рабочем пространстве .проводимого очистного забоя 1.21..20Недостататком этогб способа является то, что он не обеспечивает необходимой полноты пылеподавления и, кроме того, при его осуществлении происордена Трудового Красного7065 4ния тупиковых забоев заходок приразработке мощных крутых пластов длийными заходками по простиранию с последующей закладкой вышележащих заходок.Формула изобретения10 Способ обеспыпивания тупиковогоочистного забоя, включающий подачучистого воздуха, отсос загрязненногои очистку его в пыпеуловителе, о т -л и ч а ю щ и й с я тем,...

Номер патента: 877059

Опубликовано: 30.10.1981

Авторы: Крылов, Макаренко

МПК: E21D 23/12

Метки: базы, крепи, механизированной, перемещением

...анс м ии гл нези чите ьр фор ац у а а л ныеугловые перемещения продольных осейучастков базы 18 и 20 приводят к достаточным для измерения углам поворота консоли 21 с магнитом 22.В некоторых конструкциях базовых элементов агрегатов (например, с конвейером), где размещение шарнира по оси базы затруднено, более приемлемой может оказаться конструктивная схема датчика угловых перемещений, изображенная на фиг.4,Способ осуществляется следующим образом.Для передвижки участков базы 1 на забой оператор с пульта управления по гидромагистрали 14 полает давление рабочей жидкости через нормально открытые гидроклапаны 13 всех контрольных точек базы в поршневые полости гидроцилиндров 4., База . начинает перемешаться и закрепленные на ее секциях...

Номер патента: 877058

Опубликовано: 30.10.1981

Авторы: Крылов, Макаренко

МПК: E21D 23/12

Метки: базы, крепи, механизированной, перемещением

...на данном цикле).На промежуточных секциях базы толщина стружки задается также изменением расстояния Ь путем перестановкигидроклапана 11, или регулировкойрасстояния в соединении компенсатора10 с корректоррм 13.Устройство работает следующим образом.В исходном состоянии секции крепи3 подтянуты гидродомкратами 4 к базе 1, Задающие штанги 7 концевых и,35промежуточных секций базы находятсяв нулевом положении условной проекции ее на ось Х-Х неподвижной системы координат плоскости угольного пласта. Если все контролируемые точкибазы на каждом цикле ее передвижки40получают равные перемещения, то стружка угля имеет одинаковую толщинупо всей длине лавы и база остается .прямолинейной при любом количествевыполненных циклов передвижек, Искрив 45ление...

Номер патента: 877015

Опубликовано: 30.10.1981

Авторы: Дудник, Каблашов, Крылов, Петров, Шахматов, Шпарберг

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...с отработкой смежной полосы, а после отработки каждой полосы производят ее закладку твердеющимматериалом.На фиг. 1 представлена схема ведения горных работ в пределах выемочного участка; на фиг. 2 - схема отработки полосы.Способ осуществляется следующим образом.При отработке мощного крутого угольного пласта на вентиляционном горизонте проводят рассечку 1, которую закладывают твердеющей смесью. Под закладкой проводят выработку 2; являющуюся вентиляционной. На основном горизонте проводят транспортный штрек 3, После оконтуривания выемочного столба по простиранию пласта приступают к его отработке полосами 4 по падению. Для этого в почвы пласта гидромониторным агрегатом 5 от транспортного штрека к вентиляционному проводят скважину 6. Полосу...

Номер патента: 876995

Опубликовано: 30.10.1981

Авторы: Беляев, Докукин, Игнатьев, Карленков, Крылов

МПК: E21C 27/32

Метки: комплекс, струговый

...в виде накладок,соединенных с возможностью относительного перемещения и.фиксации, при этом рычаги корпус гидродомкрата подачи шарнирнозакреплены на верхнем перекрытии механизированной крепи, а шток гидродомкратаЗ подачи шарнирно закреплен в средней частирычага,На фигпкомплекса; на876995 формула изобретенияиг, Я следующим циклом передвижки; на фиг, 3 - сечение А - А иа фиг. .Комплекс состоит и струга 1, забойного конвейера 2, механизированной крепи, имею-. щей верхнее перекрытие 3 и переднюю стойку 4. к верхнему перекрытию 3 шарнирно крепится цилиндр 5 гидродомкрата подачи н составной рычаг 6, Шток 7 гидродомкрата подачи шарнирно связан с рычагом 6, который выполнен составным из двух раздвижных накладок 8, скрепленных болтами 9. Шатун 1...

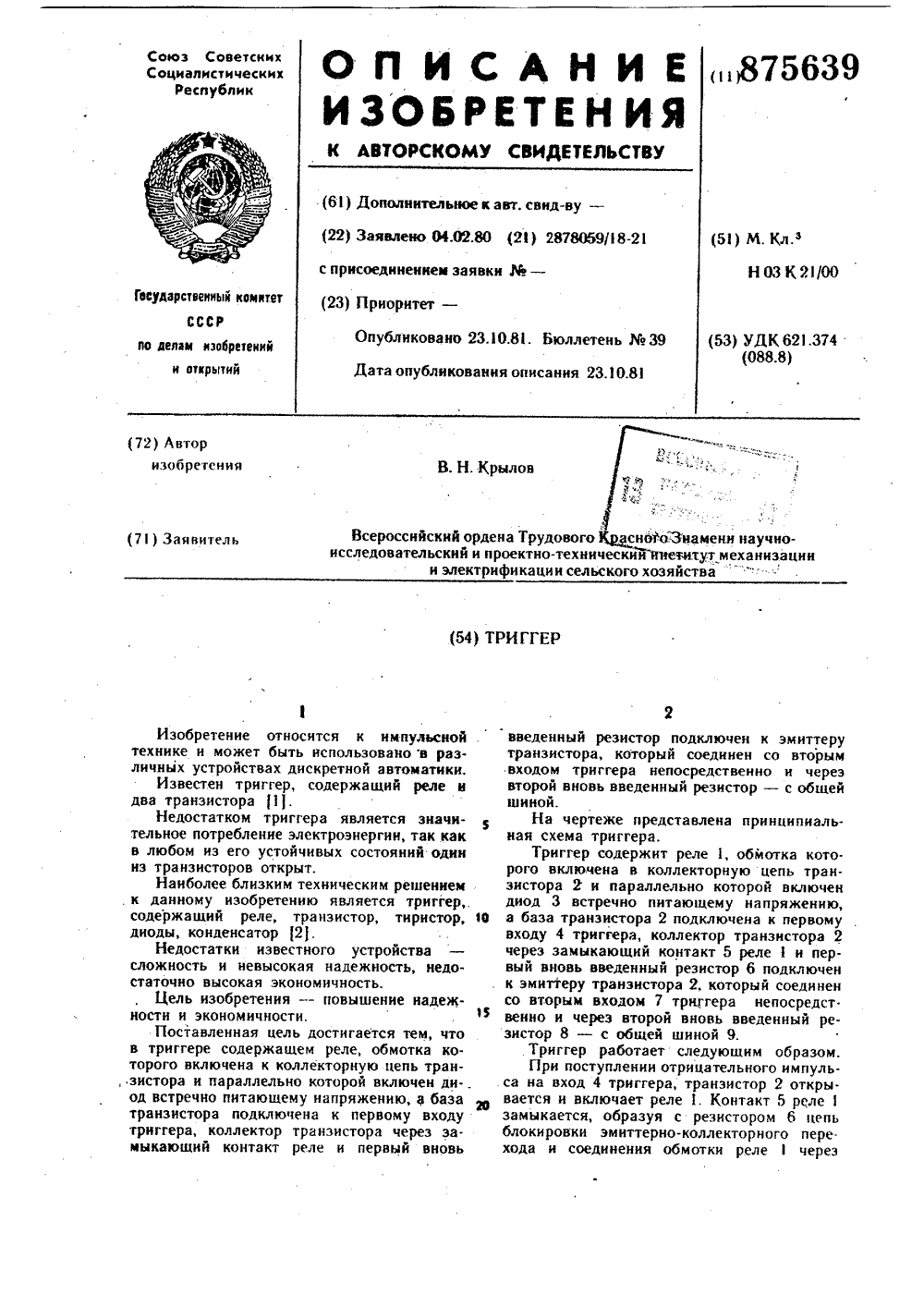

Номер патента: 875639

Опубликовано: 23.10.1981

Автор: Крылов

МПК: H03K 21/00

Метки: триггер

...транзистора 2 н параллельно которой включен диод 3 встречно питающему напряжению, а база транзистора 2 подключена к первому входу 4 триггера, коллектор транзистора 2 через замыкающий контакт 5 реле 1 н первый вновь введенный резистор 6 подключен к эмнттеру транзистора 2. который соединен со вторым входом 7 трнггера непосредст. венно н через второй вновь введенный резистор 8 - с общей виной 9,Триггер работает следующим образом.Прн поступлении отрицательного импульса на вход 4 триггера, транзистор 2 открывается н включает реле 1. Контакт 5 релезамыкается, образуя с резистором 6 цепь блокировки эмнттерно-коллекторного перехода и соединения обмотки реле 1 через875639 Составитель Г. ПешТехред А, Бойкас Тираж 99Государственного комитета елам...

Номер патента: 875618

Опубликовано: 23.10.1981

Авторы: Глебович, Корсаков, Крылов, Пономарев

МПК: H03K 13/09

Метки: аналого-цифровой, быстродействующий

...1 р, Еслиперпендикулярно плоскости интерферометраприложить магнитное поле, напряженностью 5Н, то значение критического тока меняется согласно фиг, 2, где ф флюксон,Цб-,абсолютная магнитная проницае-,мость, А - площадь, ограниченная плоскостью кольца интерферометра,30Как видно из фиг. 2, период зависимости критического тока от напряженностимагнитного поля зависит от площади кольца А. Этот эффект и используется в предлагаемом изобретении.Если плошадь кольца интерферомбтра,соответствующего старшемуразряду равна А, а И -" го - А2 , то устройствоФФосуществляет преобразование аналогового входного сигнала в параллельный двоичный код. Плошадь кольца интерферометра следующего разряда в 2 раза меньше, что соответствует в 2 раза большему...

Номер патента: 875196

Опубликовано: 23.10.1981

Авторы: Гогель, Гохфельд, Каниболоцкий, Крылов, Плагов, Подойников, Рябоконь, Чернявский

МПК: F27B 21/06

Метки: колосниковая, решетка

...и выпаданию колосников.Положительный эффект изобретениясостоит в уменьшении деформации колосников за счет их совместной работы,устранении выпадания колосников всвязи с тем, что каждый колосникудерживается смежными колосникамипри этом решетка состоит из отдельных элементов, допуская возможностьих быстрой замены при ремонте. Повышение стойкости колосников уменьшаетрасход дорогостоящей легированнойстали, уменьшает частоту ремонта,увеличивая производительность непрерывного производства,Стойкость колосников увеличивается 15в 1,5 раза, что дает экономический эффект 300 тыс,.руб, в год на однумашину. Колосниковая решетка, содержащаязакрепленные на раме колосники с выступами и пазами, причем выступы одного колосника входят в пазы...

Номер патента: 871341

Опубликовано: 07.10.1981

Авторы: Брайловский, Крылов, Лазер, Овсищер

МПК: H03K 23/02

Метки: счетное

...остальных разрядов. Формирователь 3 каждого разряда содержит шесть эле. ментов 5 - 10 И - НЕ, Выходы элементов 5 и б И - НЕ соединены с первыми входами соответ. ственно элементов б и 5 И - НЕ, Выходы элементов 7 и 8 И - НЕ - с первыми входами соответственно элементов 8 и 7 И - НЕ, выходы элементов 9 и 10 И - НЕ - с первыми входами соответственно элементов 10 и 9 И - НЕ, выход элемента 10 И - НЕ соединен с первым выходом ,формирователя 3, вспомогательные входы которого соединены с вспомогательными входами элемента 8 И-НЕ, второй вход которого соединен с вторым входом элемента 9 И - НЕ и тактовым входом формирователя 3, второй выхОд которого соединен с выходом элемента 5 И - НЕ и вторым входом элемента 7 И-НЕ, . выход которого...

Номер патента: 870973

Опубликовано: 07.10.1981

Авторы: Крылов, Кузьмин

МПК: G01K 7/00

Метки: дистанционного, многоканальная, температуры

...последовательность во времени следованияимпульсов датчиков 1, в которой импульс датчика 1 всегда (при любойтемпературе датчиков, находящейсявнутри диапазона измеряемых температур) будет следовать первым послеимпульса ЭДС самоиндукции, вызванного , 55 действием переднего фронта питающего импульса на выводах катушки индуктивности 6, импульс датчика " -нвторым, импульс датчика 1 - третьимФ личную тепловую инерцию, а источникпитания выполнен импульсным,На фиг.1 изображена схема многоканальной системы измерения температуры на фиг.2 - схема датчика температуры.Устройство содержит импульсныедатчики температуры 1, подключенныепараллельно к двухпроводной линиисвязи 2, соединяющей их с источни, ком питания 3. Один из проводов 4линии связи 2...

Номер патента: 870133

Опубликовано: 07.10.1981

Авторы: Бандуил, Ильин, Крылов, Песоцкий, Сергиенко

МПК: B27G 19/02

Метки: слешер

...задержки подключен к входу узла 4управления, а выход узла 10 соединенс входом механизма 9 перемещения. 1 ОСлешер работает следующим образом.Во время пиления пила 2 находитсяв рабочем положении и датчик 1 перекрывается пластиной 12. При перегрузках, превышающих настройку датчика 5 нагрузки, на выходе этого датчика появляется сигнал, который подается на вход узла 8 управления механизмом 7 подачи, на вход линии 6задержки и на вход узла 10 управления приводом механизма 9.При поступлении этого сигнала подача древесины прекращается и пила2 выводится иэ пропила и иэ зоны контроля датчика 11, т.е, пластина 12 25сходит с этого датчика.При этом появляется сигнал на вы"ходе датчика 11, который поступает .на входы узлов 8 и )О, Этот...

Номер патента: 869958

Опубликовано: 07.10.1981

Авторы: Бугай, Вайнерман, Крылов, Мустахимов, Николаев, Прозоров

МПК: B22D 19/02

Метки: армированных, отливок

...тех нологических параметров реализации разработанного способа, являются температура нагрева стакана 700-1106 С и время вццержки стакана неподвижньв относительно вращающейся формы 3-4 с.Снижение температуры нагрева стакана ниже 700"С приводит к получению ша поверхности зубчатой корки горячих трещин. Увеличение температуры нагрева стакана свыше 1100 С приводит к значительному окислениюповерхности стакана при его установке на центробежную машину и значительную дефор.мацию при закреплении.Время выдержки стакана неподвижным относительно вращающейся формы менее двух секунд приводит к неэффективной очистке поверхности стакана от образовавшихся окислов, а увеличение времени выдержки сверх пяти секунд - к воэможности схватывания металла между...

Номер патента: 868774

Опубликовано: 30.09.1981

Авторы: Добронравов, Дружинин, Крылов

МПК: G05B 23/02

Метки: производственными, процессами

...в цифровой Форме.Информация о соответствии или несоответствии действительных значенийопределяющих параметров производственных процессов допустимым по техническим условиям с выхода блока 5 поступает на вход блока б,Блок б состоит из запоминающих ячеек с последовательным, циклическим или произвольным доступом и предназначается для хранения оперативной информации о состояниях производственных процессов. Блоки 10 и 11 служат для выполнения аоифметическо-логических операций над цифровыми кодами случайных изменений параметров состояний, измеряемых на установленных шагах дискретных производственных процессов.С помощью блоков 10 и 11 вычисляются оптимально возможные характеристики управления номенклатурой ветвящихся процессов,...

Номер патента: 868509

Опубликовано: 30.09.1981

Авторы: Бронников, Крылов, Менчев

МПК: G01N 25/18

Метки: испытаний, тепловых

...веде фопта хорошего тепл обрикетом и об тирка, в случа вляют механиче ового раз цом ко агрева,ктрие н кое п ческая дуга Недостатком способа являетсяенность интенсивности тепловогоствия и температуры испытаний.Известен также способ тепловыаний материалов, включающий прие части поверхности образца ввысокоинтенсивным источникомв качестве которого выступает эл осуществляется следующим обподжатие с помощью груза, Затем поджигают термитную смесь, с помощьюэлектронагрева температуры плавленияпродуктов реакчни над температурой горения смеси обеспечивается неизменностьгеометрических размеров плошади контакта брикета с образцом,При использовании смеси состава,мас.%: ВС 28; Т 1 72, скорость перемещения фронта горения в инертной средесоставляет...

Номер патента: 868380

Опубликовано: 30.09.1981

Авторы: Бурыкин, Крылов, Плахов, Рыжков, Свирин

МПК: G01M 1/12

Метки: изделия, координат, масс, центра

...центральной опоре. При наличии смещения центра масс изделияотносительно его продольной оси возникает момент относительно центральной опоры стенда. При этом сферическая опора стола опирается в нижнийили верхний упор скобы боковой опоры,Для уравновешивания изделия относительно центральной опоры устанавливают грузы 8 на грузовые площадки стола и добиваются такого положения, прикотором стол стенда опирается.сферической опорой в нижний упор скобы, апри снятии контрольного груза состояние равновесия нарушается, стол отклоняется от первоначального положения и упирается сферической опорой вверхний упор скобы. Аналогично уравновешивают изделие в другой плоскости.После уравновешивания иэделия попредлагаемому способу центр масс системы...

Номер патента: 867985

Опубликовано: 30.09.1981

Авторы: Галкин, Гапанович, Жвирблите, Зайцева, Ильин, Крылов, Смирнов

МПК: D21D 3/00

Метки: бумаги

...целлюлозосодержащий материал, а именно небеленую сульфатную целлюлозу раэмалывают при концентрации 1 7 до 35 ШР и при пе.ремешивании вводят проклеивающий реа гент, в качестве которого используют одну из следующих солей :натриевую соль моно-этил-гексилфтала" та (отход производства,пластификатора диоктилфталата).; И натриевую 4 ф соль монобутилфталата (отход производства пластификатора, дибутилфталата); Ш натриевую соль монобутилсебацината (отход произвбдства пластификатора дибутилсебацината).Указанные соли вводят в количестве 1 3, 3 Х и 5 7. от массы абсолютно сухого волокна. Отлив бумажного полотна производят на листо-отливном аппарате ЛО-А- по трем вариантам: 50 в кислой, нейтральной и щелочной среде. Масса отлииаемой бумаги 70...

Номер патента: 866194

Опубликовано: 23.09.1981

Авторы: Аксенов, Арсенов, Докукин, Зиглин, Кодолов, Крылов, Кулаков, Петров, Рыжков, Торф, Федоров, Черемнов, Шахматов

МПК: E21C 41/04

Метки: горизонтальными, крутых, мощных, нисходящем, пластов, порядке, разработки, слоями, угля

...на участки длиной 200 м, для разделения очистных и закладочных работв пространстве. Способ управления кровг 5лей - литая твердеющая закладка, подающаяся после выемки участка заходки200 м между скатами, с обеих концовотработанной эаходки.Выемка заходок ведется в последовательности от почвы 1 лежащего бока) ккровле (висячему боку)(фиг. 2,4).Выемка угля в заходках ведетсякороткозабойными комбайнами 6 (проходческими или очистными) с погрузкойв самоходные вагоны 7. Высота заходок в зависимости от типа комбайна 34 и, Забойное крепление эаходок, какправило, не производится, кроме заходки у висячего бока, в которой устанавливаются анкера 8 в кровлю пласта,Закладка отработанного участка заходки производится со стороны обоих, ограничивающих...

Номер патента: 866156

Опубликовано: 23.09.1981

Авторы: Горбачевский, Клубничкин, Крылов, Ламбров, Рогач, Садчиков

МПК: E21C 1/14

Метки: бурения, скважин, фасонных

...возможности замены рамы одной формы на другую, а также для выполнения ремонта.Нижняя часть стабилизатора 4 выполнена соответственно форме нижней части рамы 3 (на фиг,1 и 2, это половина квадрата а, являющегося одним иэ вариантов формы рамы 3, а на фиг.З - половина прямоугольника и шестигранника), а верхняя - в виде полуцилиндра д с диаметром меньшим диаметра буровой коронки 2, что обеспечивает наличие зазора (фиг.1). Для варианта рамы квадратной формы (фиг,1) предусмотрены конические ролики 17, взаимодействующие с верхней частью стенки скважины 6 . Дпя других форм рамы 3 указанные ролики должны устанавливаться в местах, где их контакт со стенкой скважины исключает подъем коронки 2 вверх (т.е. увод скважины вверх) и не препятствует...

Номер патента: 865714

Опубликовано: 23.09.1981

Авторы: Гладков, Какаев, Крылов, Михеев, Черников, Ярешко

МПК: B65D 88/54

Метки: автоцистерна, сыпучих

...для сыпучего материала содержит седельный тягач 1, компрессор 2, герметичный резервуар 3 с аэроднищем 4, манометром 5 и вы грузным патрубком 6. Аэроднище соединено с компрессором посредством трубопровода 7.На выгрузном патрубке установлено разгрузочное приспособление, включающее, затвор 8 с разгрузочным рукавом 9, трубопроводом 10 и поддува и двумя пережимными роликами 11, между которыми размещены эластичные выпускной патрубок 12 и переходник 13.Выпускной патрубок 12 соединен на входе с выгрузным патрубком 6, а на выходе - с разгрузочным рукавом 9.Переходник 13 выполнен диаметром меньшим диаметра выпускного патрубка 12 и соединен на входе с компрессором 2 посредством трубопровода 10 поддува, а на выходе - с поддувочной...

Номер патента: 865383

Опубликовано: 23.09.1981

Авторы: Деулин, Душин, Егорова, Кириллов, Крылов, Ларина, Питалев, Покровская, Поспелов

МПК: B01J 39/12

Метки: неорганического, сорбента

...избытке фосфора или пятиокиси ниобия при его недостатке) будет минимальныи. Таэо кой аморфный продукт стабильно получается при осаждении фосфата ниобия из растворов фосфатных комплексов ниобия в 3- 7 М минеральной кислоте.Возможно проведение дополнительной обработки прокаленного материала растворрм азотной кислоты, которая обеспечи вает отмывку сорбента от побочных продуктов прокалки, в результате чего до минимума сводится содержание компонентов4 О сорбента (фосфора, главным образом, и ниобия) в рабочих растворах.Предлагаемый способ получения фосфата ниобия не дает отходов, поскольку в процессе прокаливания не образуются побочные продукты. Способ прост в аппа 45 ратурном оформлении, не требует дорогостоящего оборудования и может быть...

Номер патента: 863689

Опубликовано: 15.09.1981

Авторы: Абзалов, Белоцерковский, Булычев, Буткарев, Докучаев, Клюшин, Крылов, Кузнецов, Майзель, Онищенко, Першуков, Трофимов, Чернышева, Шаврин, Юсфин

МПК: C22B 1/243

Метки: железорудных, обжига, серусодержащих

...уменьше 5 ния температуры обжига (иэ-за опасности спекообразования), и окатышикрупных фракций недообжигаются.Добавка Флюса в крупные фракцииболее 6 недопустима, так как в них 5 О заметно ухудшается процесс обессеривания и возрастает содержание серыв готовой продукции. Добавка в крупные фракции менее 1 нежелательна,так как она, не улучшая процесса,усложняет систему дозирования материала.Температура обжига смеси окатышейдолжна быть на 10-30 ниже температуры размягчения материала с максимальной основностью, т,е. окаты863689 филиал ППП Патент", г, Ужгород, ул, Проектная, 4 обжига (отличной от температурыразмягчения материала мелких фракций,менее, чем на 10) происходит образование спеков из окатышей мелкихфракций, что...

Номер патента: 863663

Опубликовано: 15.09.1981

Авторы: Бейненсон, Крылов, Слобин, Черяпин

МПК: C21D 1/00

Метки: заэвтектоидных, низколегированных, сталей, термической

...чего абразивная износостойкость не меняется или несколькоснижается иэ-за увеличения в структуре устойчивого остаточного аустенита, не превращающегося в мартенситдеФормации в прбцессе изнашивания.Поэтому дальнейшее повышение температуры закалки нецелесообразно.Результаты сравнительных исследований известного и предлагаемогоспособов закалки деталей из наиболее распространенных заэвтектоидныхсталей рассматриваемого класса типаХ, 11 Х, 12 Х 1, ШХ 15 с исходной структурой - зернистый перлит приведеныв табл. 1.П р и м е р 1. Проводят закалкуобразцов диаметром 4 мм из сталиШХ 15 по ГОСТ 801-60 с объемным нагревом в расплаве соли. Химический Осостав стали,В: углерод 1,04; хром1,32 ф марганец 0,27; кремний 0,16,Согласно...

Номер патента: 863644

Опубликовано: 15.09.1981

Авторы: Белоцерковский, Булычев, Буткарев, Докучаев, Евстюгин, Кобелев, Крылов, Кузнецов, Леонтьев, Майзель, Онищенко, Першуков, Рябоконь, Трофимов, Шаврин, Юсфин

МПК: C21B 1/20

Метки: железорудных, кусковых, охлаждения, серусодержащих

...и охлаждающим агентом), который является основной причиной разрушения окатышей в зоне охлаждения. Устранение теплового шока приводит к значительному снижению мелочи класса - 5 мм в готовой продукции.Для интенсификации процесса охлаждения окатышей скорость фильтрации охлаждающего агента на второй ступе ни охлаждения следует устанавливать в 1,3-20 раза выше, чем иа первой ступени эоны охлаждения. В результате эффективность охлаждения окатышей, а следовательно, и производи" тельность эоны охлаждения существен" но возрастает, Причем скорость Фильтрации охладителя на второй ступени не должна быть меньше 1,3 от скорости фильтрации на первой ступени, так как в противном случае падает эффективность охлаждения окатышей и, следовательно,...

Номер патента: 862221

Опубликовано: 07.09.1981

Авторы: Аксенов, Горон, Крылов, Кузнецов, Терехов

МПК: G11B 15/48

Метки: ленты, магнитной, подтормаживания

...колец.Предложенное устройство содержит обводной ролик 1, сопряженный обрезиненнойцилиндрической поверхностью с магнитнойлентой 2 и размещенный на валу 3. Вал 3установлен посредством шарикоподшипниИ ков 4 в чашеобразном корпусе 5 и в егокрышке 6, укрепленных на плите 7. Вал3 соосно укреплен в алюминиевом диске 8,установленном с возможностью вращения В. А. Аксенов, А. И. Горон, Г. С, Кр лов, Д, Д. Кузнецов и Ю. Н. Терехов862221между чашеобразными магнитопроводами 9,размещенными в чашеобразном корпусе 5.Предложенное устройство содержит также кольца, выполненные из секторовидныхпостоянных магнитов 10, сопряженных полюсами противоположной полярности, и соосно укрепленные в чашеобразных магнитопроводах 9 с противоположных сторон алюминиевого...

Номер патента: 862219

Опубликовано: 07.09.1981

Авторы: Горон, Крылов

МПК: G11B 15/46

Метки: вращения, ленты, магнитной, механизма, перемещения, скорости, стабилизатор, электродвигателя

...вала электродвигателя. На черт предложенн щения элек щения маги Предлож магнитный соосно укре теля 3 мех ленты. Межже показан один из вариантов ого стабилизатора скорости врародвигателя механизма перемеитной ленты.енный стабилизатор содержит цилиндрический резервуар 1, ленный на валу 2 электродвиганизма перемещения магнитной ду торцами цилиндрической по862219 Составитель Е. РозаиоТехред А. БойкасТираж 645ИПИ Государственного комитетпо делам изобретений и открыМосква, Ж - 35, Раушская наППП Патент, г. Ужгород, ул. Корректор Н. Сте Подписное СССР тий б., д. 4/5 Проектная, 4едактор Б.Федотоаказ 6622/47ВН П 303Филиал 3лости резервуара размещена жидкость 4 (ртуть).Секторовидные постоянные магниты 5 установлены с чередованием полярностей в...

Номер патента: 860297

Опубликовано: 30.08.1981

Авторы: Брайловский, Крылов, Лазер, Лиогонькая

МПК: H03K 5/007

Метки: синхронизации

...времЕни й 0) при сигнале запуска "О" на входной шине 29 на инверсном вы. - ходе триггера 31 устанавливается сигнал "1", пост пающий на синхровходы триггеров 2 и 3, которые переключаются под воздействием входных сигналов устройства, В момент времени й на входную шину 29 поступает сигнал запуска "1", а на шину 30 - сигнал 0 в момент времени С, поступающий на входы всех В-групп 32-35 триггера 31 и вызывающий изменение инверсного,выхода из состояния "1" в "0" - запрещающее состояпе, при этом происходит остановка триггеров 2 и 3. В этот же момент времени происходит выбор одной из групп входов коммутатора 4 для прохождения входных импульсов на выход устройства синхронизации. Одновременно с остановкой триггеров 2 и 3 происходит предварительный...
