Крылов

Номер патента: 859057

Опубликовано: 30.08.1981

Авторы: Григорьев, Крылов, Никулин, Соловьев, Ушаков

МПК: B23D 19/04

Метки: дисковые, ножницы

...и выполненные с выступами 16 и 17 и впадинами 18 и 19 на взаимодействующих между собою торцах, Для точной фиксации на выступах 17 и 16 выполнены гнездо 20 и фиксирующий выступ 21, Количество пружин определяется диаметром дискового ножа (в предлагаемой конструкции их шесть и они расположены между опорами 22 и прокладкой 13).На валах 2 и 3, на дисковых ножах 6 и ступицах 4 имеются шпоночные пазы 23 для шпонок 24. Валы 2 и 3 связаны с приводом 25. Для ограничения перемещения дискового ножа на ступице установлено упорное кольцо 26. На валах 2 и 3 имеются гнезда 27 под стопоры 8 и 9, которые расположены на расстояниях, обеспечивающих заданный диапазон раэреэаемых полос.Представитель сборка осуществляе ся . следующим образом. 5 о 15 го г 5...

Номер патента: 859034

Опубликовано: 30.08.1981

Авторы: Ким, Крылов, Никитин, Попов, Сумский, Шиленко

МПК: B23B 1/00

Метки: горячего, дисковой, зубчатой, металла, пилой, резки

...в сторону увеличения или уменьшения от номинальногозначения, а скорость подачи изменяютна 20-40 лишь в сторону ее увеличе ния от номинального значения, причемизменение указанных параметров осуществляется по периодическому прямоугольному закону.На чертеже изображен график изменения режимов резания,Работа по указанному способуосуществляется следующим образом.Пильный диск подается на разрезаемую заготовку, Резание первых десяти заготовок производят при скорости подачи 81 на 20-40 больше номинальной и скорости резания Ч на 2040 в сторону увеличения или уменьшения от номинального значения, Затем пять резов проводят при номинальной скорости подачи Бо и номинальной скорости резанИя Ч 1 , Дальше цикл повторяется, Параметры графика подбирают...

Номер патента: 858106

Опубликовано: 23.08.1981

Авторы: Брайловский, Крылов, Лазер, Лиогонькая

МПК: G11C 19/00

Метки: памяти, регистра, сдвига, ячейка

...к третьей шине управления,овыход второго элемента И-НЕ соединенс пятым входом третьего триггера, второй выход которого подсоединен ко второму выходу ячейки памяти, соответствующие информационные входы которой соединены с входами первого триггера.На фиг. 1 изображена функциональнаясхема предложенной ячейки памятия нафиг. 2-вариант построения реверсивногорегистра сдвига на предложенной ячейкепамяти.Ячейка памяти содержит триггеры 1-3,выполненные соответственно на элементахИ-НЕ 4 и 5, 6 и 7, 8 и 9, элементы35И-НЕ 10 и 11, шины 12-14 управления,информационные входы 15 и 16 и выходы17 и 18 ячейки памяти. Триггеры 1 - 3выполнены по схеме -триггера,Ячейка памяти функционирует следу Оющим образом,Работу рассмотрим на примере функционирования...

Номер патента: 858061

Опубликовано: 23.08.1981

Авторы: Еремин, Крылов, Куцев, Сеселкин, Степанов, Токарев, Храмов, Чуркин

МПК: G08C 19/28

Метки: телеметрическое

...объекта размер зоны зависит ре, Так, если все выходы синхронизатора 1 подключены к измерительньбчканалам, то число их в кадре, а следовательно и размер зоны, равен 512.Отключение каждого выходного канала,синхронизатора 1 на передачу высокоформативных цифровых сигналов уменьшает размер зоны на 32 ячейки, таккак в кадре размещены 32 цикла оин- . хронизатора 1, Минимальная частота опроса канала равна 1/4 кадровой частоты, т.е. раЬна 25 Гц.Другим режимом управления десятым и одиннадцатым разрядами счетчика 4 является Формирование их по внешним командным сигналам, Фиксация одиннадцатогл разряда в определенном состоянии приводит к тому, что формируются только два типа кадра, но с удвоенной частотой повторения. Записью и...

Номер патента: 858033

Опубликовано: 23.08.1981

Авторы: Крылов, Молотова, Спецов

МПК: G06K 11/00

Метки: ввода, координат

...цель достигается тем,что в устройство для ввода координат,содержащее индикатор с прямоугольнымрабочим полем, фотоприемники, расположенные вдоль одних смежных сторон858033 Формула изобретения ВНИИПИ Заказ 7 745 ПодписноеУл, Проектная, 4 иал ППП Патент. элемент съема информации, дополнительно введены формирователь краевыхметок, подключенный к управляющимвходам индикатора, и плоские отражатели, установленные наклонно вдольдругих сторон индикатора и оптически связанные через фокусирующиеэлементы с фотоприемниками.На чертеже изображено устройстводля ввода координат.1 аУстройство содержит индикатор 1,формирователь 2 краевых меток, выходкоторого соединен с входом индикато-ра 1,плоские отражатели 3, установленные наклонно и...

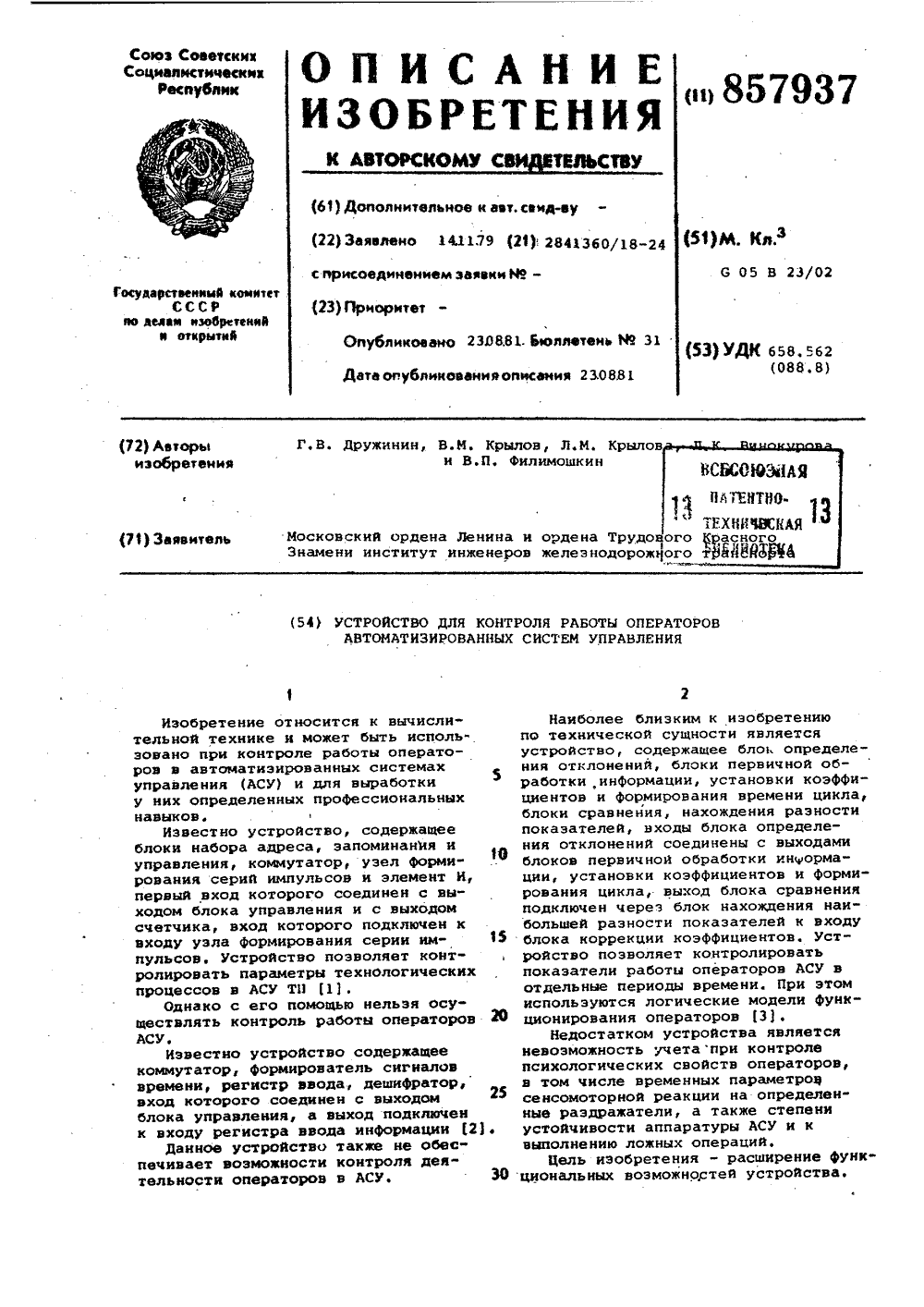

Номер патента: 857937

Опубликовано: 23.08.1981

Авторы: Винокурова, Дружинин, Крылов, Крылова, Филимошкин

МПК: G05B 23/02

Метки: автоматизированных, операторов, работы, систем

...характера.Формирователь 7 состоит из типовых цифроаналоговых преобразователейкод-время и служит для моделированиявремени появления отказов аппаратурыАСУ. Преобразователь 8 необходим для,перенода непрерывных сигналов, поступающих с выхода пульта 9 управления в дискретные величины.В качестве пульта 9 управленияможет быть использонан как реальныйпульт операторов (диспетчеров) АСУ,так и его электронно-механическиймакет, включающий средства отображения информации (индикаторы) о состояниях объектов АСУ.Имитация отказов аппаратуры АСУ,.фиксируемых на пульте управления,осуществляется с помощью исполнительных элементов 10, Структурные схемыисполнительных элементов представляют собой схемы коммутационных элементов в виде...

Номер патента: 857760

Опубликовано: 23.08.1981

Авторы: Крылов, Стариков

МПК: G01L 11/00

Метки: газа, давления, поверхность, разреженного

...весового элемента Рравно давлению внутри полости РО и для измерения РО возможно использование обычного датчика давлещюй 2.. Недостатком известного способа является потеря точности определения. давления на поверхность за счет того, что в условиях неизотермичности, т.е. когда температура весового элемента не равна температуре стенок полости, давление на внутреннюю сторону весового элемента не равно давлению газа в полости и за счет того, что при неизвестном составе смеси ошибки измерения давления разреженного газа в полости существующими дат,чиками давления могут быть неприем" лино велики. При неизвестном составе газовой смеси ошибки измерения давле 3 8 ке разреженного газа к большим ошибкам.Недостаток способа в этом случае состоит в...

Номер патента: 857705

Опубликовано: 23.08.1981

Авторы: Крылов, Носовский, Перафер

МПК: G01C 1/02

Метки: горизонтального, лимба, переводное, теодолита

...устройство содержит коническую шестерню 1, жестко соединенную сбарабанчиком 2 и находящуюся в постоянном зацеплении с шестерней 1, коническуюшестерню 3, выполненную заодно с венцом 4цилиндрической зубчатой передачи, и зубчатку 5 горизонтального лимба теодолита.Шестерня 1 с барабанчиком 2 имеет возможность перемещаться вдоль горизонтальной оси на расстояние, необходимое для входа в зацепление (или выхода из зацепления) зубьев цилиндрической передачи венца 4 шестерни 3 и зубчатки 5.Ось 6 вращения шестерни 3 имеет возможность качаться в вертикальной плоскости относительно горизонтальной оси 7, установленной в корпусе прибора.В ось 6 одним кОнцом упирается с возможностью скольжения отклоняющая пружина 8, второй конец которой жестко скреплен...

Номер патента: 857697

Опубликовано: 23.08.1981

Авторы: Крылов, Кузнецов

МПК: F28D 7/00

Метки: кожухотрубный, теплообменник

...стяжки 7, установленные параллельно трубам пучка 3 по краям вытеснителей 5, выполненных объемными с наружными гофрированными и внутренними гладкими стенками 8 и 9 созе ответственно. Гофрированные стенки 8 примыкают вершинами гофр 10 к стенкам кожуха 1, а гладкие стенки 9 - внешним трубам пучка 3, отгибы 6 вытеснителей 5857697 охватывают расположенную рядом стяжку 7, а гофры 10 наружных стенок 8 на одном из торцов имеют скосы 11.При сборке теплообменника вытеснители 5 присоединяются к трубному пучку 3, причем внутренняя гладкая стенка 9 вытеснителей 5 входит между пучком 3 и дистанционирующими стяжками 7, а гофрированная стенка 8 охватывает одну из дистанционирующих стяжек 7 и входит между другой дистанционирующей стяжкой и...

Номер патента: 857260

Опубликовано: 23.08.1981

Авторы: Каденаци, Коробской, Крылов, Перадзе, Сакеев, Франк, Шичкина

МПК: C12M 1/00

Метки: автономный, биологический, инкубатор

...испарения.Таким образом, в термоизолированной камере 7 устанавливается и поддерживается температура, определяемая температурой конденсации пароВ теплоносителя 14 в теплообменник 6. При неизменных внешних условиях температура внутри камеры 7 поддер" живается с большой точностью.При,изменении внешней температуры изменяется давление газа внутри замкнутой системы устройства, что ведет к изменению температуры конденсации паров теплоносителя. Для компенсации этого явления служит сосуд 11 с изменяемым объемом. Изменяя его объем в зависимости от температуры окружающей среди, удается стабилизировать давление газа внутри системы, а следовательно, и температуру в камере 7. Стакан 9 и емкость 4 представляют собой сообщающиеся сосуды. При...

Номер патента: 857082

Опубликовано: 23.08.1981

Авторы: Айрапетов, Аксенова, Крылов, Сасонов

МПК: C04B 41/30

Метки: железобетонных, полых

...1поле индуктора до 115-120 С в течение 30 мин. Давление воды во внутренней полости изделия в течениетермообработки устанавливают в пределах 0,1-0,15 ИПа и поддерживаютс помощью предохранительного клапана, установленного в центре торцаформы.В процессе разогрева максимальный перепад .температур достига 25ет 0,5 С,П р и м е р 1. Проводят термообработку , например опоры ЛЭП,эобъем бетона которой 0,3 м , имеющий внутреннюю полость объемомзо0,1 м . После формования в течениедвух часов бетон изделия приобретает прочность на сжатие 0,1 МПа после чего производят залив воды вовнутреннюю полость с температурой80 С. Закрывают торцы формы крыш- з 5 Показатели Известный Предлагаемый 120 120 Давление во внутренней полости изделия,МПа 0,2-3,0 0,1-0,15...

Номер патента: 856593

Опубликовано: 23.08.1981

Авторы: Бойцов, Крылов, Петров, Терехов, Трусов

МПК: B07C 5/342

Метки: разделения, тел, цвету

...желтого цвета, а световойпоток зеленого цвета проходит черезнего. Эти световые потоки через соответствующие светофильтры,14 и 16поступают на фотопреобразователи15 и 17,Выходы оптического блока преобразования 6 подключены к усилителям 18-20 блока принятия решения о цвете 7 (фиг.2). Выход усилителя 18 канала красного цвета подключен к первому входу элемента 21, к входу элемента 24 и ко второму входу элемента 27.Выход усилителя 19 канала желтого цвета подключен ко второму входу элемента 21, о входу элемента 23 и ко второму входу элемента 26, Выход уси.лителя 20 канала зеленого цвета подключен ктретьему входу элемента 21, н входу элемента 22 и ко второму входу элемента 25, Выход элемента 21 подключен к первым входам элементов . 25-27,...

Номер патента: 856488

Опубликовано: 23.08.1981

Авторы: Корпусов, Крылов, Кулыгин, Филянин, Хусаинов

МПК: B01D 11/04

Метки: полупротивоточный, центробежный, экстрактор

...отверстия 13, канала 14 для ввода жидкостей и опорожнения аппарата, наружного кольцевого зазора для прохода эмульсии 15, ребер 16,856488 Формула изобретения Соствитель И. Ненашева Редактор Н. Егорова Техред А. Бойкас Корректор М. Демчик Заказ 7039/5 Тираж 706 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4препятсз вующих отставанию жидкости в камере смешения, перегородки 17, стержня 18,Аппарат работает следующим образом.Ротор 5 приводится во вращение. Определенный объем исходного раствора, содержащего радиоактивные элементы, вводится через канал 14 в форкамеру 2 и транспортируется конусом 4 в камеру 6...

Номер патента: 855896

Опубликовано: 15.08.1981

Автор: Крылов

МПК: H02M 3/335

Метки: транзисторный

...ус.ложнении схемы преобразователя позволяетв 5 - 10 раэ подавить амплитуду первой гармоники на выходе, улучшить режим работы выпрямителя и на 2030% сократить обьем филь.тра. 3На чертеже представлена принципиальная электрическая схема преобразователя.Преобразователь представляет собой полумост содержащий транзисторы 1 и 2 и конденсаторы 3 и 4, В диагональ полумоста первичной обмоткой включен трансформатор 5. Транзисторы 1 и 2 связаны с обмотками трансформатора 5 через ограничительные резисторы 6 и 7, а также через цепи из последовательно соединенных диодов 8 и 9 и коммутирующего дросселя 10. Выходная обмотка трансформатора 5 соединена с выпрямителем 11, а тот в свою очередь сС-фильтром 12. В схему преобразователя вхо. дит также...

Номер патента: 855736

Опубликовано: 15.08.1981

Автор: Крылов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...второй усилитель, вход которого подсоединен через второй ключ ковходу устройства, вход первого ус лителя соединен через первый пассивный элемент с другим выходом первого ключа и через третий ключ с выходом второго усилителя, и второйпассивный элемент, введены четвертый,пятый и шестой ключи, причем выходповторителя напряжения подсоединенчерез последовательно соединенные четвертый ключ и второй пассивный элемент ко входу первого усилителя,вход второго усилителя подключен квыходу повторителя напряжения черезпятый ключ, выход второго усилителя 20подсоединен через последовательносоединенные шестой ключ и второйпассивный элемент ко входу второгоусилителя.На чертеже изображена функциональная схема предлагаемого устройства,Устройство...

Номер патента: 855667

Опубликовано: 15.08.1981

Авторы: Добронравов, Дружинин, Крылов, Петрова

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...структурной схеме, исследуемой СМО, При этом качество обслуживания убывает с ростом порядкового номера обслуживающего прибора.Первый и второй выходы блока 6 подключены ко входам блока 7 (реверсивных счетчиков), Третий выход блока 6 соединен со входом дешифратора9. Дешифратор 9 содержит универсальные логические элементы ИЛИ-НЕ, которые могут быть выполнены, например,на МДП-транзисторах. На входы элементов ИЛИ-НЕ поступают сигналы свыходов обслуживающих приборов блока 6, представляющие собой некоторыепеременные х, ( = 1,2,п и ихотрицания. Причем переменным х соответствуют свободные обслуживающиеприборы, а их отрицаниям х - занятые обслуживанием заявок приборы блока 6. Выход дешифратора 9 соединенсо входом блока 8 счетчиков. Блок...

Номер патента: 854665

Опубликовано: 15.08.1981

Авторы: Звонцов, Крылов

МПК: B23P 1/12

Метки: головка, хонингования, электрохимического

...упругом осно.ванин 7. Изоляция катодных пластин отобрабатываемой детали осуществляетсяпосредством изоляторов 8. Нв рабочихповерхностях отдельных частей катодныхпластин выполнены пазы, в которые ус:тановлены иэолятсры, Изоляция катодныхпластин от корпуса осуществляется с по 3мощью подпружиненных направляющих 9,выполненных из изоляционного материала,Хоницговальная головка работает следующим образомОт механизма 2 происходит переме 5щенне абразивных брусков 4 в радиальном направлении, Хонинговальная головка в процессе обработки совершает возвратно-поступательное и вращательноедвижение. Под действием центробежнойсилы, которая возникает в результатевращения хопингьвальной головки, катодные пластины 5 прижимаются к обрабатываемой поверхности...

Номер патента: 854664

Опубликовано: 15.08.1981

Авторы: Дулько, Звонцов, Крылов

МПК: B23P 1/12

Метки: головка, хонингования, электрохимического

...брусков с помощьюупругих элементов, введенных в головку.На фиг. 1 показана хонинговальнаяголовка, продольный разрез; фиг. 2 -разрез А-А на фиг. 1.Хонинговальная головка содержит ксрпус 1, в котором размещен механизм 2разжима брусков. Механизм 2 разжимабрусков связан с держателями 3, накоторых крепятся абразивные бруски 4.Катодная пластина 5 крепится к колодкам посредством упругого элемента 6через изолятор 7.Хонинговальная головка работаег следующим образом,От механизма 2 разжима происходитперемещение держателей 3 с бруском 4в радиальнбм направлении, так как катоды связаны с ними, следовательно, онитакже перемещаются в радиальном напраСоставитель Е. ГанелинаПет ушко Техред М.Рейвес Корректар М. Шарош дактар 6/19 Тираж 1148И...

Номер патента: 854619

Опубликовано: 15.08.1981

Авторы: Васьковцов, Крылов, Летяев, Мирошниченко, Попов, Резин, Резниченко, Слоним, Целиков

МПК: B23D 25/12

Метки: летучие, ножницы

...и на зазор междурежущими кромками.Геометрия ножей полностью определяется двумя факторами: конфигурацией и расположением режущих кромок ножей, а также формой и расположением поверхностейзадних граней ножей. Режущие кромки ножей представляют собой некоторые пространственные кривые, причем одна из этих кривых имеет заданную форму в соответствиис конфигурацией калибра, а форма второй окривой определяется условием обеспечениянепрерывного контакта режущих кромок впроцессе реза и также конфигурацией калибра.Непрерывный контакт режущих кромокили скольжение одной режущей кромкипо другой достигается за счет расположения режущей кромки одного из ножей наповерхности, описываемой при вращенииножей режущей кромкой второго ножа вовращающейся системе...

Номер патента: 853456

Опубликовано: 07.08.1981

Авторы: Крылов, Медведев

МПК: G01M 7/00

Метки: дляударных, испытаний, стенду, тормозное

...в тормозном устройстве, тем большую энергию движущегсся стола с испы туемым изделием можно погасить. Варьируяколичеством и жесткостью демпферов, ограничительных элементов, соударяющихся масс, а также различной формой сменных ограничительных элементов, можно получить ряд длительностей действия ударных импульсов в широком диапазоне, что позво 25 лит значительно расширить эксплуатационные возможности тормозных устройств. Формула изобретения ках сменными ограничительными элемента ми, жесткость которых больше жесткост демпферов, но меньше жесткости масс, при чем между ограничительным элементом каж дой массы и выступом предыдущей массь имеется осевой зазор, величина которог меньше максимальной величины сжати демпфера, размещенного между...

Номер патента: 852953

Опубликовано: 07.08.1981

Авторы: Абзалов, Докучаев, Клюшин, Крылов, Кузнецов, Майзель, Онищенко, Пашков, Снегирев, Тверитин, Шаврин, Юсфин

МПК: C22B 1/24

Метки: двуслойныхокатышей

...степени измельчения флюсующих добавок (менее 2,3 раза от величины удельной поверхности железорудного концентрата) пористость оболочки понижается до недопустимых пределов. При большей степени измельчения (более 2,5 раза от величины удельной поверхности железорудного концентрата) пористость оболочки уже не изменяется, а энергетические затраты на измельчение флюсующих добавок возрастают.Офлюсование окатышей до основности 0,8 - 1,3 становится возможным при толщине их оболочки 0,4 - 0,6 мм и основности шихты 2,7 - 3,0. Меньшую толщину оболочки (менее 0,4 мм) получить на современных окомкователях практически невозможно из-за неравномерного распределения шихты по радиусу ядра окатыша. Большая толщина оболочки (более 0,6 мм) приводит к...

Номер патента: 852200

Опубликовано: 07.08.1981

Авторы: Буряков, Грибановский, Иорданский, Ким, Ковалещенко, Краля, Крылов, Наумова, Сучков, Тростянский

МПК: A01B 59/04

Метки: орудий, сцепка, широкозахватныхсельскохозяйственных

...- в транспортном); на фиг, 2 в кинематическая схема правой половины орудия. Ш И РО КОЗАХ ВАТН ЫХ СТВ ЕН Н ЫХ О РДИ ЙФф 2Орудие состоит из центра чьной секции 1к которой с помощью шарниров 2 крепятся боковые секции 3.С помощью шарнира 4 и звеньев 5 и б, соединенных шарниром 7, 5боковая секция через шарнир 8 дополни: тельно соединена с центральной секцией 1.На звене б, которое в четырехзвенном механизме 1 - 3 - 5 - б является кривошипным звеном, крепится рабочий орган 9. Перевод ю сцепки из одного положения в другое осуществляется гидроцилиндром (не показан), фиксация в рабочем положении может осуществляться либо штырем (не показан), либо гидроцилиндром.15 Во время работы орудия рабочие органыцентральной и боковых секций образуют...

Номер патента: 851585

Опубликовано: 30.07.1981

Авторы: Баранов, Голубев, Крылов, Липунцов, Рудковский, Чудин

МПК: H02G 1/04

Метки: зажим, монтажный

...провода 4 в зажиме. Корпус 1 зажима выполнен с удлиненнойчастью 5 и волнообразным профилированным желобом 6, иглеющим впадины 7,середины которых расположены противосей эксцентриков 2, поворачиваемыхсъемным рычагом 8,Корпус 1 закигла сделан литым ипредставляет собой единую конструкцию с ребрами жесткости. С одной стороны он оканчивается проушиной 9 дляподсоединения тягового каната (не показан), отверстие 10 в проушине 9выполнено в соответствии с ряДом нагрузок. С одной трети длины корпуса 1снизу выполнен проФилированный желоб6 для укладки каната. Дно желоба 6выполнено волнообразным с впадинами7 под эксцентриками 2 и выступами 11между осями 12 соседних эксцентриков2. Радиусы кривизны выступов 11 и впадин 7 достаточно велики, а...

Номер патента: 851298

Опубликовано: 30.07.1981

Авторы: Каузов, Крылов, Ротфельд

МПК: G01V 1/00

Метки: разведки, сейсмической

...способом, даютвоэможность минимум в два раза повысить производительность, работ и испольэовать серийную аппаратуруобездополнительного оборудования.Сложение зарегистрированных колебаний с задержками 61 = (Й; - Йо)/Кпозволяет значительно повысить быстроту расчета требуемых временныхсдвигов и обеспечивает высокую производительность этой операцииСпособ осуществляется следующимобразом.45На чертеже показан наперед заданный нормированный амплитудный спектрВо(й) и его аппроксимация спектром, (Е), состоящим иэ нескольких неперекрывающихся, но граничащих междусобой прямоугольников. Их количествоопределяет число групп вибровоэбуждений в, составляющих серию.Параметры вибровоздействий длякаждой группы рассчитывают по основаниям ЬЮ и сторонам Р,...

Номер патента: 850683

Опубликовано: 30.07.1981

Авторы: Булкин, Копаев, Крылов, Набутовская, Свиченская, Сидоров, Слоним, Целиков

МПК: C21D 1/02

Метки: движу-щегося, проката, термической

...случае прокатполучает деФормации растяжения и изгиба при помощи нескольких пар оппозитивных приводных роликов 2, вращающихся с различными скоростями, при этом каждаяпоследующая пара роликов смещена ввертикальном направлении относительно предыдущей на величину прогиба,ностепенно уменьшающуюся по ходудвижения проката. Форсунки 4 размеще;ны здесь в промежутках между рабочими роликами.Предлагаемый способ был проверенв лабораторных условиях при термической обработке полосы 500 к 4 мм из стали Ст. 3,фНагретая до 950 С полоса растягивалась между двумя парами тянущих роликов, создающих натяжение 2000 кг, и подвергалась знакопеременной многократной деформации упруго-пластического изгиба на многороликовой правильной машине с одновременным...

Номер патента: 850443

Опубликовано: 30.07.1981

Автор: Крылов

МПК: B60S 3/04

...наиболее высокую относительную скорость изделия по всей его поверхности и качественную очистку его наружной части.Уровень жидкости, находящейся во внутренней полости и, как правило, имеющей 15 связь с основной массой жидкости черезнебольшие отверстия, перемещается вместе с изделием при его вертикальном колебании, в результате очищающий эффект незначителен.Для очистки внутренних полостей изделию необходимо придать горизонтальные колебания, а уровень моющей жидкости также изменять нижней и верхней его границам. Тогда определенная часть колебаний850443 ФОрлЩ 2 г 2 гкзг 2 О пег.нп:; 1,стдвитель 11. .рмеева Реда кз ар 11.нне на тех,к д.1 Ьойкаг Коррекзор, Иван Заказ 62 г 27,21 Г,;1) ж;З 2 Подписное 11 ИИПИ Государственного...

Номер патента: 850202

Опубликовано: 30.07.1981

Авторы: Бондарев, Егорова, Крылов, Кудрявский, Ларина, Питалев, Яковенко

МПК: B01J 20/00

Метки: титана, ферроцианида

...Тип огранической кислоты,вводимой в реакционнуюсмесь УК УК УК МУК МУК ДУК ДУК ТУК ТУК Концентрация органической кислоты в растворах реагенов моль/л Оф 2 ЗкО 5 фО 1 кО 20 07 45 1,5 3,5 Время, необходимое дляполучения партии сорбента, сут (в сопоставимыхусловиях на одном и томжеоборудовании) 5,( 5,0 5,0 5,0 5,0 5,У 5,0 х 5,У 5,0" 5 0 Механическая прочностьчастиц, г/зерно" " 420 410 420 400 420 400 410 390 400 12099,3 97,3 96,6 98,7 97,9 99,1 96,4 98,4 97,1 80,2 Выход рабочей фракции( 7 0,25 мм), Ъ Общий выход сорбента,кг на кг Т 1 С 14 1,2 1,1 1,2 1,2 1,2 11 1,1 1,1 1,1 0,7 Коэффициент распределения цезия 137 в 1,5 мНЮ 2,2 х 1,9 х 2,0 х 2,0 х 2,0 х 1,8 х 2,0 х 2,1 х 1,9 х 2,6 хх 1 04 .м 1 04 к 1 4 х 1 04 х 1 4 к 1 04 зЦ. 04 х 1 04 х...

Номер патента: 850187

Опубликовано: 30.07.1981

Авторы: Крылов, Ткаченко, Фурманов, Хусид

МПК: B01F 5/00

Метки: диспергатор, струйный

...7. Стержень 4 установлен с возможностью перемещения в осевом направлении и снабжен пружиной 8.Противоположный насадку 3 конецстержня 4 с большим диаметром выведенв полость, сообщенную через канал 9 сатмосферой или окружающей средой и уплотнен сальниками 10. Для регулирования5нагрузки пружины 8 служит винт 11,Предлагаемый струйный диспергаторработает следующим образом.При закупоривании кольцевого зазорамежду насадком 3 и стержнем 4 части- Оцами твердой фазы раствора давление вкамере 1 возрастет и, действуя на ступеньку стержня 4, выдвигает его из насадка 3, Зазор между насадком и стержнем увеличивается и пропускает пробку 15из частиц твердой фазы раствора, в результате чего давление в камере 1 падает, а стержень 4 под действием пружины8...

Номер патента: 849496

Опубликовано: 23.07.1981

Авторы: Брайловский, Крылов, Лазер

МПК: H03K 23/02

Метки: грея, коде, счетчик

...в данной строке таблицы. Триггеры 1, 2, , 3, 4 пере 0 3 849496 фрой выход первого триггера соединенсвходами и+1-ного и и+2-ноготриггеров, второй выход второго триггера соединен с 5 входом и+1-ноготриггера, Й входы первой группы вхо 5дов по ИЛИ и+1-ного триггера соединены попарно с первым выходом и-ноготриггера и со втсрыми выходами триггеров со второго по и-ой Р входыпервой группы входов по ИЛЙ и+2-ного 10триггера соединены попарно со вторыми выходами всех триггеров кромепервого, пного, и+1-ного и +2-ного, Й входы 1-Ой группы входов поИЛИ и+1-ного триггера, где . = 2,153, , п, соединены попарно спервыми выходами е 1-ного и 1-ноготриггеров и со вторыми выходамивсех 1-1-ых триггеров, кроме первого,Й ВхОДыОЙ группы ВХОДОВ пй ИЛИ 20и+2-ного...

Номер патента: 849290

Опубликовано: 23.07.1981

Авторы: Крылов, Молотова, Спецов

МПК: G09G 1/00

Метки: информациина, лучевойтрубки, отображения, экране, электронно

...- 32 И - для формированиянижних сегментов.Входы элемента (20) ИЛИ подключенык первой половине (с 1 по п/2) выходовформирователя телевизионных строк, а входы элемента 27 ИЛИ - ко вторым (с и/2по и) выходам формирователя 37 телевизионных строк.Вторые входы выходных элементов 351 -35 И соединены с выходами формирователя 38 импульсов подсвета.Устройство работоспособно при минимальном количестве п = 5 выходных шин формирователя 39 телевизионных строк и выходных шин формирователя 38 импульсов 40подсвета,При четном количестве п выходов формирователя телевизионных строк среднейвыходной шиной, подключаемой ко входамэлементов 7, 20 и 27, является и/2 выходформирователя, при нечетном - +" выход формирователя.Устройство работает следующим образом.На...
