Кирилюк

Номер патента: 1459846

Опубликовано: 23.02.1989

Авторы: Кирилюк, Пентегов, Сидорец

МПК: B23K 9/10

Метки: сварочного, шунт

...исчезновения выбросов на фронтахимпульсов тока. После окончательнойнастройки положение обратной петли5 фйксируется,Однако шунт с параллельными токоподводящими шинами (фиг.3) не обеспечивает максимальной эффективностии удобства настройки по той причине,чтополный ток протекает в одном направлении дважды - по одной из токоподводящих шин 7 или 8 и пластинам1 и 2. Это приводит к тому, что магнитный поток, созданный этими сонаправленными токами, не полностью компенсируется магнитным потоком, обусловленным направленным противоположно током, протекающим в другой токоподводящей шине, а следовательно,магнитное поле в области расположения обратной петли 5 не равно в точности нулю, что приводит к некоторомуснижению чувствительности обратнойпетли...

Номер патента: 1445712

Опубликовано: 23.12.1988

Авторы: Бидерман, Кирилюк, Лапшин, Михайлович, Рябинкин, Юдин

МПК: A61B 17/24

Метки: инструмент, трахеостомии

...мандрен 2 с ножом 3 на рабочем конце и рукояткой 4 на другом конце, На рабочем конце трубки 1 выполнены боковые отверстия 5, а в рукоятке 4 вы полнены параллельные продольной оси ее сквозные каналы 6 для сообщения полости трубки 1 с атмосферой. Применяется инструмент для трахеостомии следующим образом.20После обработки места прокола дезинфицирующим раствором пальпаторно определяется место пункции. Трахея фиксируется пальцами левой руки. Инструмент для трахеостомии извлекают из контейнера 7 и над предполагаемым местом пункции ножом 3 делают надсечку кожи в продольном направлении длиной 0,3 - 0,5 см. Затем производят пункцию трахеи мандреном 2 с ножом 3, Как только трубка 1 попадает в просвет трахеи, появляется звук, вызываемый пото- З 0...

Номер патента: 1440643

Опубликовано: 30.11.1988

Авторы: Гаврилов, Гончаров, Капелюх, Кирилюк, Нероденко, Оболонский, Стовняга

МПК: B23K 9/16

Метки: дуговой, сварки, сплавов, титаном, циркония

...со стороны более агрессивной среды, действующей затем на шов.Экспериментально установлено, что формирование шва 4 (фиг. 2) происходит следующим образом: с лицевой стороны шва на глубину от 0,5 до 0,8 мм титан сплавляется с цирконием, образуя типичный сварной шов. Ширина оплавляемой кромки циркония при этом составляет от 2 до 3 мм. По мере удаления от поверхности ширина расплавленной кромки циркония снижается и со стороны корня шва соединение формируется сваркой-пайкой, без заметного расплавления циркония.В таком комбинированном сварном шве высокую коррозионную стойкость оболочковой конструкции обеспечивает корень шва, так как цирконий и титан обладают более высокой коррозионной стойкостью, чем сплав циркония с титаном. Это же позволяет...

Номер патента: 1438942

Опубликовано: 23.11.1988

Авторы: Аснис, Бояджян, Заболотин, Кирилюк, Кушнарева, Нероденко, Шапран, Ярош

МПК: B23K 35/38

Метки: дуговой, защитной, металлов, сварки, состав, среды, тугоплавких

...преимущественно ниобия, неплавящимся вольфрамовым электродом.Цель изобретения - повышение механических свойств сварных соединений.В защитную контролируемую атмосферу аргона дополнительно вводится 10 азот в диапазоне концентраций от 0,2 до 0,7 об,Е. Азот хемосорбируется на активных учкстках поверхности металла и взаимодействует с расплавленным металлом сварочной ванны. 15Насыщая металл шва, он значительно повышает прочностные характеристики его при высоких показателях пластичности и вязкости. Концентрация азота в аргоне менее 0,2 об.Е не приводит 20 к эффективному повышению прочностных свойств, так как твердый раствор недостаточно насыщен азотом, Концентрация азота свыше 0,7 об.Е приводит к охрупчиванию сварного соединения из за...

Номер патента: 1421744

Опубликовано: 07.09.1988

Авторы: Голуб, Кантор, Киладзе, Кирилюк, Мельницкий, Рахманкулов

МПК: C07D 339/06

Метки: 2-этилтио-1, 3-дитиоциклоалканов

...Затем вакуумной перегонкой выделяют 1,7 г 2-этилтио,3-дитиолана (1 моль).П р и м е р 3. В колбу загружают 40 0,1 моль (9,4 г) 1,2-этандитиола, 0,1 моль (19.6 г) триэтилтиоортоформиата, 50 об.% генэйкозана, 0,001 моль (0.,14 г) хлористого цинка. Реакцию проводят при постоянном удалении об разующегося этилмеркаптана. Затем вакуумной перегонкой выделяют 10,8 г 2"этилтио,3-дитиолана (65 моль),Аналогично примеру 3 осуществляли взаимодействие. 1,2-этандитиола с50 различными количествами триэтилтиоортоформиата.П р и м е р 4, В колбу загружают 0,1 моль (10,8 г) 1,3-пропандитиола, 0,1. моль (19,6 г) триэтилтиоортоформиата, 50 об.генэйкозана, 0,001 моль (0,14 г) хлористого цинка. Реакцию проводят при постоянном удалении об" разующегося...

Номер патента: 1416139

Опубликовано: 15.08.1988

Авторы: Буханец, Кирилюк, Лапин

МПК: A62C 37/30

Метки: включения, пожаров, тушения, установки

...1, 30Втулка 3 имеет многозаходные винтовые пазы 15. На правом конце штока 16 установлен с возможностью осевого перемещения стакан 17, нагруженный пружиной 18 относительно втулки3, Стакан 17 соединен со штоком 16посредством чеки 19 Защитный колпак20 закреплен неподвижно на корпусе1 посредством болтов 21.Устройство работает следующим образом,4011 ри возникновении пожара датчиктемпературы (не показан) подает сигнал на цепь управления (не показана),которая подключает к аккумулятору 7электромагнит 11, который, срабатывая, выводит из зацепления выступ рычага 13 из паза обоймы 5. В результат е воздействия пружины на шток шарики 4 движутся по винтовым пазам 15,вращая обойму 5, и одновременно с 50шариками 4 перемещается в крайнееправое положение...

Номер патента: 1395598

Опубликовано: 15.05.1988

Авторы: Горбов, Иванова, Кирилюк, Купчихина, Николаев, Осьмов, Ратушный, Соболев, Чернякова, Шарагов

МПК: C03C 21/00

Метки: стеклоизделий

...каналы 6, соединяющие верхние части проемов с верхней частью камеры.Установка работает следующим образом.Стеклоизделия конвейером 2 подаются на вход камеры 1, где форсунка под давлением распыляет раствор, образуя вертикальный факел воздействия. 35 Лопасти ротора вентилятора, вращаясь под действием воздушного потока форсунки, снижают скоростной напор и дополнительно разбивают капли реаген" та на более мелкие частицы, которые 40 с помощью жалюзи направляются в нужном направлении на иэделия. Избыток частиц аэрозоля засасывается под действием вакуума, создаваемого скорост ным потоком форсунки, в рециркуля" 45 ционные каналы 6, не позволяя аэрозоли выйти из камеры и обеспечивая возврат излишка раствора. Конденсат, стекая по стенкам...

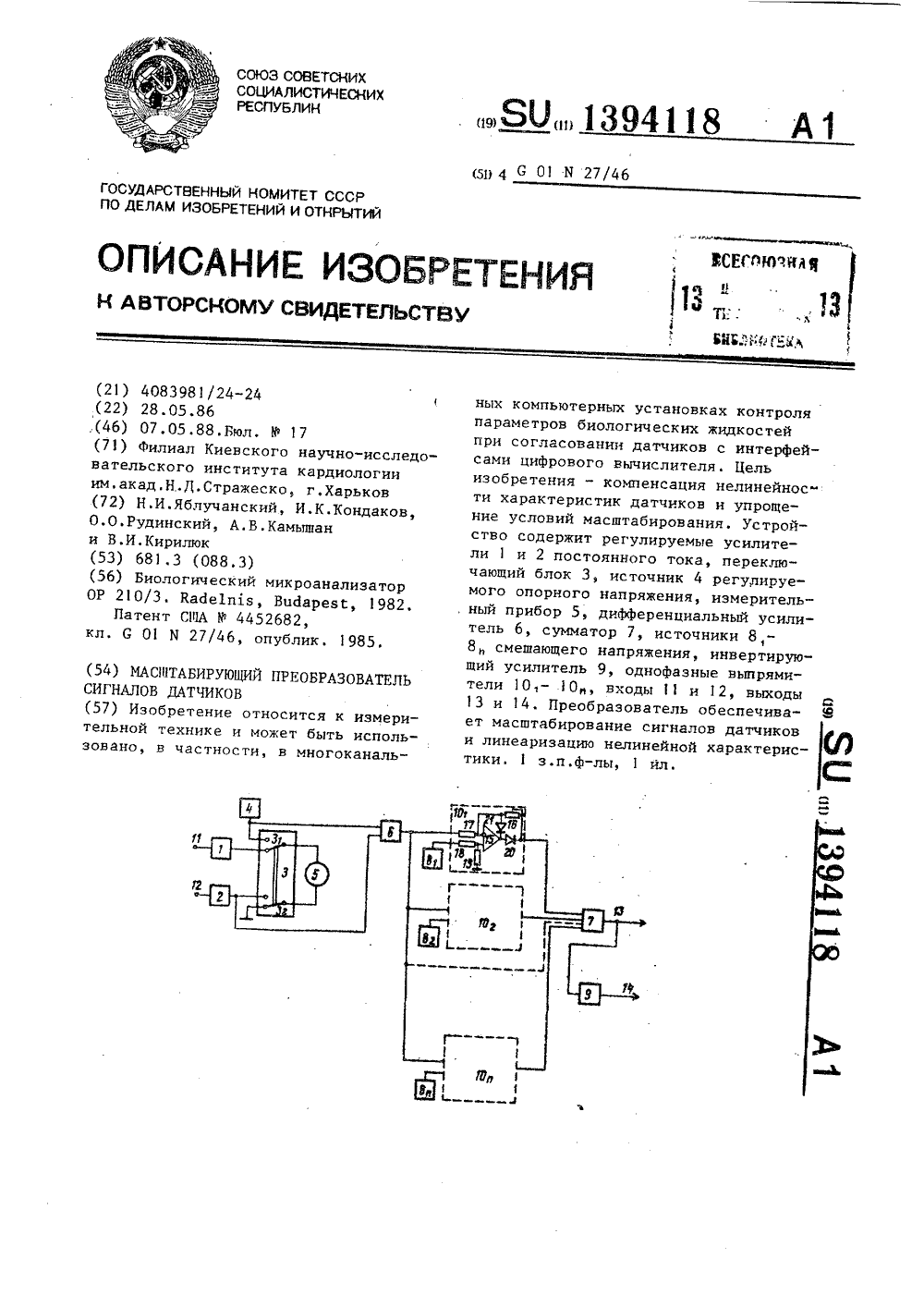

Номер патента: 1394118

Опубликовано: 07.05.1988

Авторы: Камышан, Кирилюк, Кондаков, Рудинский, Яблучанский

МПК: G01N 27/46

Метки: датчиков, масштабирующий, сигналов

...потребителем инфор"мации.В случае более сложной зависимости между величиной измеряемого параметра (например, рСО биологическойжидкости) масштабирование и настройкзканала измерения производятся следующим образом. ЭДС измерительной ячейки поступает на вход усилителя 2,Согласование измерительных ячеек сошкалой измерительного прибора 5 производится по двум газовым смесям сизвестной концентрацией углекислогогаза путем измерения коэффициентаусиления усилителя 2 и подбора вели.чины опорного йапряжения источника 4(при нулевом выходном сигнале усилителя 2),ЭДС, поступающая на вход усилителя 2, имеет логарифмическую зависимость от величины рСО причем большим значениям рСО соответствуютменьшие значения регистрируемогонапряжения. Нелинейная...

Номер патента: 1391824

Опубликовано: 30.04.1988

Авторы: Кирилюк, Пентегов, Сидорец

МПК: B23K 9/08

Метки: магнитного, переменного, поля, создания

...электромагнита 1 по цепи:плюс источника питания 2 - транзистор9 - шунт 13 - электромагнит 1 - транзистор 5 - минус источник 2. При закрытом транзисторе 9 идет разряд электромагнита 1 по цепи: электромагнит1 - трансформатор 5 - ограничитель10 - шунт 13, При открытии транзистора 6 транзисторы 5 и 9 закрываютсяпри этом электромагнит 1 разряжаетсяна конденсатор 3 по пепи: электромагнит 1 - диодный ограничитель 10конденсатор 3 - диодный ограничитель10 - шунт 13, После разряда электромагнита 1 начинается его заряд в обратную сторону через открытые транзисторы 6 и 8, В дальнейшем устройствоработает аналогично,Блоки управления работают следующим образом.Генератор 16 сигнала формы магнитного поля вырабатывает сигнал по форме, задающий форму...

Номер патента: 782564

Опубликовано: 30.03.1988

Авторы: Вихорев, Кирилюк, Резников

МПК: G21C 19/00

Метки: дистанционного, оборудования, реактора, центрирования, ядерного

...книзу, а по периметру шахты размещены, по крайней мере, три направляющих, на каждой лапевыполнены центрирукнцие лобовые упоры,"пб"кбторьщ скользят центрирующие ло.боВые упоры, выполнены наклоннымик вертикальной оси,На фиг.1 показана работа устройства в начальный"перибд"подъема крьв 4 2ки реактора; на фиг. 2 - положение устройства в,верхнем крайнем положении крышки; на фиг.З - вид по стрелке А на фиг.1; на фиг.4 - узел 1 на фиг.1; на фиг. 5 - разрез по Б-Бна фиг.4,Устройство для дистанционного центрирования оборудования ядерного реактора состоит из бетонной шахты направляющих 2, лап, 3, центрирующих лобовых упоров 4 грузоподъемного устройства 5, корпуса ядерного реактора 6, крьппки 7.Йеремещенйе грузоподъемного уст 1ройства...

Номер патента: 1347988

Опубликовано: 30.10.1987

Авторы: Галицкий, Губко, Кирилюк, Максименко, Самохвал

МПК: B05B 3/12

Метки: жидкости, распыления

...имеет диспергирующийэлемент в виде установленной на ролике втулки 7, выполненной из пористогоматериала с увеличивающимся к середине наружным диаметром.На патрубке 3 с обеих сторон ролика 4 установлены конические обтекатели 8 и 9. Патрубок 3 имеет радиальныеотверстия 10, а его наружная поверхность образует с внутренней поверхностью ролика 4 кольцевую полость 11,ограниченную с торцов подшипниками12 скольжения,Устройство работает следующим образом.Распыляемая жидкость под небольшим давлением подается через патрубок 3 и отверстия О в кольцевую полость 11. При подаче газа или сжатого 4 Овоздуха через канал 2 корпуса 1 онпроходит через зазор между стенкойкорпуса 1 и диспергирующим элементом,воздействует на пластины б и приводит,ролик 4 во...

Номер патента: 830923

Опубликовано: 23.10.1987

Авторы: Вихорев, Капралов, Кирилюк, Крикливый, Масленок, Стекольников, Штукина

МПК: G21C 7/10

Метки: органов, привод, реактора, ядерного

...снижение надежности работы привода.40Целью изобретения является повышение надежности работы привода,Указанная цель достигается за счет того, что в приводе органов регулиро 45 вания ядерного реактора, содержащем плотный кожух, закрепленный в крышке реактора,. электромагнитные катушки, якоря, защелки и зубчатую рейку, плотный кожух снабжен несущей трубой, нижний торец которой расположен под50 крышкой реактора, а на верхнем конце несущей трубы в районе между крайними верхними якорями выполнена перфорация. В кольцевой полости между несущей трубой и плотным кожухом установлены уплотнительные кольца.ВНИИПИ Заказ 5132 ТиПроизв.-полигр, пр-тие, г. У 3 2На фиг. представлен продольный разрез привода, который поясняет сущность изобретения.Привод...

Номер патента: 786646

Опубликовано: 30.09.1987

Авторы: Вихорев, Кирилюк, Максимова, Шебанова

МПК: G21C 19/20

Метки: перегрузке, топлива

...герметичный чехол с датчиком замера нейтронного потока невозможно установить в измерительный канал активной зоны, когда бетонная шахта ядерного реактора залива водой, это обстоятельство имеет место, когда нажимная решетка извлекается из реактора под слоем воды, залитой в . бетонную шахту.В этом случае перед установкой герметичного чехла в измерительный канал активной зоны такой системы потребуется слить воду из бетонной шахты, высушить бетонную шахту установить чехол в измерительный канал аКтивной зоны, соединить фланцевые30 на бетонной шахте и содержит центри рующую втулку, ось которой совпадает с осью измерительного канала активной зоны, а герметичный чехол выполнен с нижним упором.Сущность изобретения поясняетсячертежом, где на фиг,...

Номер патента: 1321724

Опубликовано: 07.07.1987

Авторы: Кантор, Киладзе, Кирилюк, Максимова, Мельницкий, Рахманкулов

МПК: C07F 7/08

Метки: гексаэтилдисилоксана

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1. 13217Изобретение относится к областикремнийорганической химии, а именнок улучшенному способу получения гексаэтилдисилоксана, который широкоиспользуется в синтезе разнообразныхкремнийорганических соединений.Целью изобретения является увели"чение выхода гексаэтилдисилоксана.П р и м е р 1. В металлическийгерметиэируеиюй реактор объемом 1050 см загружают 11,6 г (О, М) триэтилсилана и 5,8 г (0,05 М) 4,4-диметил, 1,3-диоксана,добавляют.0,68 г (О, 005 М)хлорида цинка, термостатируют при100 фС 60 мин, охлаждают. реактор, Декантированную реакционную смесь...

Номер патента: 1314223

Опубликовано: 30.05.1987

Авторы: Кирилюк, Куприянов, Лелеев

МПК: F28F 9/02

Метки: дистанционирования, закрепления, пучка, теплообменника, труб

...устройстводля дистанционирования и закрепле Ония пучка труб теплообменника; нафиг, 2 - разрез А-А на фиг. 1.Устройство для дистанционированияи закрепления пучка труб теплообменника содержит планку 1 с гнездами 2 15под трубку 3 змеевика 4, гребенку 5,связанную с планкой 1 винтами б,упорную планку 7, расположенную в пазу 8, винты 9 и трубу - вытеснитель 10. 20Предлагаемое устройство работаетследующим образом. Трубки 3 в навитом змеевике 4 дистанционируют и закрепляют по шагу, 25 в трех местах в плане через 120 с помощью планки 1, гребенок 5 и винтов 6. Расположение гнезд 2 в планке 1 и гребенках 5 соответствует расположению трубок 3 в змеевиках 4. Та- ЗО ким образом, когда затянуты винты б, то все трубки 3 змеевика 4 зажаты в...

Номер патента: 1313594

Опубликовано: 30.05.1987

Авторы: Атанова, Кирилюк, Леепа, Миронов, Решетняк

МПК: B23D 45/24

Метки: резки, труб

...3 и зажимать ее. Центр кривизны дугообразных штанг скоб 22 должен совпадатьс осью вращения рычага 1,В защитном кожухе 4 для проходаразрезаемой трубной заготовки выполнены вырезы. Для управления устройствам предусмотрены конечные выключатели и электрическая синхронизациячастоты вращения электродвигателя 12со скоростью перемещения трубной заготовки 3. Планка 30 связывает с не 1313594штрихпунктирной линией); скобы 22 относительно защитного кожуха 4 под действием пружин 23 - в крайнем переднем положении, дугообразные звенья 25 с башмаками 27 под действием листовых пружин 28 - в отведенном положении, ролики 29 не нажимают на дугообразные звенья.При перемещении переднего конца изогнутой трубной заготовки 3 к определенному положению от...

Номер патента: 1310522

Опубликовано: 15.05.1987

Авторы: Дубровин, Заболотная, Кирилюк, Усаченко, Штепа

МПК: E21D 21/00

Метки: анкер, выработок, горных, крепления

...5, в которыезаделаны концы ветвей 2 петли 3, спродольными канавками 6 и осевым конусным отверстием 7 с накаткой в видекруглой резьбы для демонтажной штанги (не показана), опорной плиты 8 сотверстием и зажимного элемента 9,например клина. Каналы 5 смещены относительно продольной оси замка 4, апродольные канавки 6 выполнены напротив них на боковой поверхности зам ка, шириной, несколько превышающейдиаметр каната 1. Конусное отверстие7 меньшим основанием размещено состороны вывода ветвей 2 петли 3 иззамка 4, Петля 3 размещена в отверстии плиты 8.Анкер устанавливают следующим образом.Замок 4, закрепленный на концахветвей 2 петли 3, поворачивают на180 таким образом, чтобы его торецос выводом ветвей 2 петли 3 был обращен ко дну скважины,...

Номер патента: 1307412

Опубликовано: 30.04.1987

Авторы: Брайко, Кирилюк, Курков, Мдивани, Таранов, Шувалов

МПК: G01R 33/07

Метки: измеритель, силы, холла, электродвижущей

...при воздействии на него переменных магнитных полей. Если измерительный вход АЦП через переключатель16 подключен к выходу синхронногодетектора 12, то показания цифровогоиндикатора 18 соответствуют ЭДС Холла, возникающей в датчике 1 Холлапри воздействии на него постоянногомагнитного поля. При этом появляет- ЗОся возможность фиксирования знакаизмеряемой ЭДС Холла, который зависит от направления вектора индукциивоздействующего магнитного поля, дляэтого в используемом АЦП должно быть 35предусмотрено автоматическое определение порядности входного сигнала. Среднее за период коммутации переключателей 8 и 11 значение выходного напряжения синхронного детектора 12 Щ ) пропорционально ЭДС Холла (Х),возбуждаемой в датчике индукцией постоянного...

Номер патента: 1293240

Опубликовано: 28.02.1987

Авторы: Галушко, Дедовец, Довнар, Кирилюк, Немененок, Стриженков, Худокормов

МПК: C22C 1/06

Метки: заэвтектических, модификатор, силуминов

...в составе которого присутствуютэлементарные сера и Фосфор. Это происходит не только вследствие исключения иэ состава модификатора гексахлорэтана, но и в связи с тем, чтоФосфор и сера переходят н расплав при разложении химического соединения Р 4 Б , которое происходит в самой массе расплава беэ доступа кислорода воздуха, При введении сульфида Фосфора в расплав происходит бурная реакция его разложения, что приводит к выбросам жидкого металла. С целью замедления реакции разложения сульФида фосфора й измельчения структуры 10 сплава в состав модификатора вводится окись алюминия. П р и м е р. Для получения модификатора было иэ готовлено из компонентов три смеси, содержащие различноеколичество исходных составляющих.Приготовленный...

Номер патента: 1291337

Опубликовано: 23.02.1987

Авторы: Аснис, Гаврилов, Гончаров, Заболотин, Кирилюк, Корнюшин, Нероденко, Прохоренко, Разумный, Чертов

МПК: B23K 31/06

Метки: конструкций, оболочковых, сварных

...реализуется следующим образом.Собирают карты иэ прокатанных листов, располагая их в одном направлении проката, сваривают карты. Из карт вальцуют сегменты поперек направления проката так, чтобы направление проката совпадало с направлением образующей сегмента. Затем сегменты собирают в кондукторе и известным способом производят сварку, например гелиеводуговую, продольных стыков.Продольные стыки в этом случае будут ориентированы вдоль направления проката. Полученные короткие обе чайки калибруют, стыкуют между собой, прихватывают известным способом и производят сварку кольцевых стыков. 5 10 15 20 25 30 35 40 2П р и м е р. Согласно предлагаемому способу изготавливают опытную обечайку из ниобия НВЧ толщиной 1 мм диаметром 800 мм и длиной...

Номер патента: 1280454

Опубликовано: 30.12.1986

Авторы: Багрецов, Виноградов, Кирилюк, Козлов, Тарасов, Филимонов

МПК: G11C 11/00

Метки: запоминающее

...В обоих случаях сдвиг продолжается до тех пор, пока в старших разрядах регистра 20 не окажется число с нулевым адресом (таким числом является 11101), 35 Так как такое же число хранится в регистре 23, то на выходе блока 21 сравнения появляется единичный сиг-.нал, а на выходе инвертора 17 - соответственно код нуля.40Совпадение старших разрядов информации, поступающих с первого выхода регистра 20, свидетельствует о том, что сжатая двоичная информация возвращена в начальное состояние. Кроме 45 того, можно утверждать, что и старших разрядов регистра 20 переписаны правильно, Проверка остальных разрядов (младших) регистра 20 на совпа.дение осуществляется с помощью ре гистра 24 и блока 22 сравнения. Единичный сигнал с выхода блока 21 сравнения...

Номер патента: 1277914

Опубликовано: 23.12.1986

Авторы: Кирилюк, Малюченков, Момот, Романюха, Склярский, Шульга

МПК: A01B 15/00, A01B 35/20

Метки: орудия, профиль, сельскохозяйственного, стойки

...4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к сельскохозяйственному машиностроению, в частности к стойкам сельскохозяйственных орудий, и может быть использовано, например, для плоскорезных рабочих органов.Цель изобретенияуменьшение тягового сопротивления и увеличение износостойкости.На чертеже показана стойка, поперечное сечение.Стойка содержит корпус 1, имеющий в поперечном сечении форму прямоугольника, и носок 2, расположенный симметрично относительно большей оси сечения корпуса.Боковая поверхность носка 2 образована двумя пересекающимися гранями 3 и 4,общая высота Ь 1 которых равна 0,55 - 0,65 ширины В корпуса 1 стойки.Грань 3 наклонена к болыпей оси сеченения УУ под углом 20 - 26 и имеют высоту Ьд,...

Номер патента: 1265320

Опубликовано: 23.10.1986

Авторы: Заболотная, Кирилюк, Нестеровский, Сидоров, Усаченко, Целовальников, Штепа

МПК: E21C 27/24

Метки: действия, избирательного, исполнительный, комбайна, орган

...который насажена ступица 2, е выполненная с выступами 3 на наружной поверхности. На ступицу 2 наса- жено траковое кольцо 4, в виде корытообразных элементов 5. На наружной поверхности корытообразных элементов 5 помещены сегменты б, которые при сборкеэлементов 5 в траковое кольцо 4 образуют шнек. На сегментах 6 рас" положен режущий инструмент 7. Между выступами 3 сгупицы 2 и дном 8 углублений корытообразиых элементов 5 помещены упругие элементы 9, Торцовые стенки 10 выступов 3 контактируют с торцами 11 углублений корытообразных элемеитов 5. упругая податливость элементов 9 подобрана таким образом, что при максимальном их сжатии в зоне контакта исполнительного органа с породным забоем, исключается выход из контакта торцов 10 с торцами 11,...

Номер патента: 1265317

Опубликовано: 23.10.1986

Авторы: Глухов, Кирилюк, Переверзев, Сидоров, Усаченко, Целовальников, Штепа

МПК: E21C 27/02, E21C 27/24

Метки: барабанный, исполнительный, комбайна, орган

...оси вращения.Цель изобретения - обеспечение возможности отбойки горных пород с включениями высокопрочных сферосидеритов и гравелитов, а также обеспечение воэможности подрывки вцсоко-. прочньпс включений с двух сторон и снижение осевых нагрузок на исполнительный орган.На фиг.1 изображен исполнительный орган; на фиг.2 - разрез А-Ана фиг,1Барабанный исполнительный орган комбайна содержит вал 1, цилиндрнчес кую коронку 2, насаженную на вал ЦилиндриЧеская коронка 2 выполнена из дисков 3 с пазами 4, в которых установлены демпферы 5, представленные, например, в виде колец. На дисках Э цилиндрической коронки 2, диа-гонально их наружной поверхности, установлены шарниры 6, в которых посредством пальцев 7, установлены двуплечие рычаги 8 с...

Номер патента: 1240902

Опубликовано: 30.06.1986

Авторы: Кирилюк, Нестеровский, Переверзев, Усаченко, Фетислямов, Штепа

МПК: E21C 47/10

Метки: камнерезной, машине, навесное, низкоуступной, оборудование, уборочное

...установлены во встречном направлении взаимосвязанные посредством цепной передачи 4 упорно-кантующий 5 и прижимной 6 рычаги, отвального конвейера 7, механизма 8 для сортировки камня. Привод 9 ленты 10 уборочного конвейера 3 связан с приводом движения камнерезной машины (не показан) посредством вариатора 11 скорости.Упорно-кантующий рычаг 5 своим рабочим концом, снабженным верхним 12 и нижним 13 захватами, обращен в сторону, противоположную движению рабочей ветви уборочного конвейера 3, при этом нижний захват 13 отогнут в сторону движения горной массы. Цепная передача 4 снабжена позиционным противовесом 14, который насажен на ось 15 звездочки 16. Ось 15 расположена эксцентрично оси звездочки 16. Прижимной рычаг 6 снабжен склизом 17,...

Номер патента: 1236492

Опубликовано: 07.06.1986

Авторы: Кирилюк, Куванов, Редченко

МПК: G06F 13/12

Метки: канал, комплекса, многомашинного, обмена

...содержащейся в регистре 1 через мультиплексор 15 и шинымагистрали 75, а затем выставляетна шины магистрали 6 первое информационное слово ИС 1, которое сопровождается управляющими сигналами "Выдача ИС", "Модификация адреса", "Конецобмена", поступающими в темпе выполнения временной диаграммы обмена(фиг. 2) соответственно на шины 67,65 и 68,Сигнал "Выдача ИС" стробирует запись ИС в ПУ 2 и в режиме обмена ПУ 2с КОМК последним не используется. Сигнал "Модификация адреса", поступающий с шины 65 на информационный входрегистра 1, а через элемент И-НЕ 37на информационный вход регистра 2увеличивает на единицу содержащиесяв них коды. Сигнал "Конец обмена",поступающий из ЦП по шине 68, переводит по сбросовому входу триггер 32в нулевое...

Номер патента: 1234618

Опубликовано: 30.05.1986

Авторы: Кирилюк, Нестеровский, Переверзев, Усаченко, Фетислямов, Филиппов, Штепа

МПК: E21C 27/24

Метки: горного, исполнительный, комбайна, орган

...эффективности разработки уплотненных грунтов с высокопрочными включениями. На фиг. 1 изображен исполнительный орган, общий вид; на фиг. 2 - разрез А - А на фиг. 1,Исполнительный орган комбайна состоит из вала 1 с зубцами 2, эксцентриковой обоймы 3 с внутренними 4 и наружными 5 зубцами, диска 6 с эксцентрично расположенным отверстием с внутренними зубцами 8, составляющие отбойную головку 7. Наружные и внутренние поверхности эксцентриковой обоймы и диска выполнены с равным по величине эксцентриситетом е, установлены на валу 1 в диаметрально противоположном направлении, что обеспечивает наружной поверхности головки соосное расположение относительно вала. Диск 6 и эксцентриковая обойма 3 повернуты относительно оси 9 вала 1 на угол а,...

Номер патента: 1214256

Опубликовано: 28.02.1986

Авторы: Галицкий, Гелерман, Кирилюк, Максименко, Салацинский, Самохвал, Чабанюк

МПК: B21B 1/22

Метки: полос, прокатки

...и впадины. Наличие выступови впадин вызывает в момент захватаотклонение равнодействующей силыР по направлению прокатки на уголО,который примерно равен арктангенсу отношения половины высотывыступа, равной А. к половине егооснования (Фиг,б), Это позволяетувеличить обжатия и нести прокаткус углами захвата больше 2 Р. Экспериментально подтверждена возможность прокатки при с = 2,2. В процессе прокатки в черновой клетив валках некруглого сечения по длине очага деформации должно располагаться не менее двух выступов, апостоянство площади поперечногосечения (толщины) обеспечиваетсясовмещением выступов на одном извалков со впадинами,на другом вплоскости выхода металла из валков. В моменг захвата (фиг.б) по мере вращения валков выступ на верхнем...

Номер патента: 1202597

Опубликовано: 07.01.1986

Авторы: Кирилюк, Курбацкий, Марийчук

МПК: A62C 5/04

Метки: пеногенераторное

...к пожарной технике, а именно к устройствам для беэсеточного получения воздушно- механической пены, и может быть использовано в угольной промьппленно сти, например в установках для тушения пожаров, а также в других отраслях народного хозяйства,Целью изобретения является сокращение времени пенообразования путем увеличения поверхности контакта раствора пенообразователя с газом в зоне смешивания. На фиг, 1 схематически изобра жено предлагаемое устройство, общий вид; на фиг, 2 - узел 1 на фиг,Пецогенераторное устройство состоит иэ цилиндрического патрубка 1 с входной 2 и выходной 3 соедини тельными головками, подводящей сжатый газ трубы 4 с распылителем 5 в виде цилиндрической полой спирали, имекгщей отверстия 6, направленные по потоку...

Номер патента: 1189452

Опубликовано: 07.11.1985

Авторы: Величко, Дубровская, Каламкаров, Карпенко, Кирилюк, Лобко, Маскин, Роман, Чадеев

МПК: A61K 6/02

Метки: зубных, покрытия, протезов, состав

...изобретения - повышение прочности протезов.Состав для покрытия зубных протезов содержит полевой шпат, карбонаты кальция, калия, натрия, лития, магния, кварц, оксиды титана, цинка, алюминия, олова, хлористый барий, борную кислоту, фтористый алюминий при следующем соотношении компонентов, мас. %.Карбонат кальция 2,20 - 2,60 Карбонат калия 2,00 - 2,60 Карбонат натрия 2,10 - 2,50 Карбонатлития 1,50 - 2,00 Карбонат магния 0,30 - 0,60 Кварц 10,0 - 11,0 Оксид титана 6,00 - 6,40 Оксид цинка 3,50 - 4,00 Оксид алюминия 3,50 - 4,00 Оксид олова 0,80 - 1,00 Хлористый барий 1,80 - 2,50 Борная кислота 1,00 - 1,20 Фтористый алюминий 1,00 - 4,00 Полевой шпат Остальное Пример 1. Приготавливают состав путем смешивания компонентов и отжига в печи,...
