Ким

Номер патента: 578473

Опубликовано: 30.10.1977

Авторы: Им, Ким, Крупник, Круть, Мироненко, Пономарев

МПК: B65G 19/28, B65G 21/10, B65G 21/16 ...

Метки: изгибающийся, конвейер, передвижной, скребковый

...которой осуществляется 20 приводным устройством,Каждый короб 1 имеет раму б, выполнен.ную с симметрично усеченными торцами и ус.тановленную на колесах 7, например пневма.тических.25 В прямоугольных сквозных направляющихпазах 8, имеющихся на каждой раме б, установлены передвижные прямоугольные рамки Рамки 9 с рамами б соединяются посред 0 ством прямоугольных планок 10, установлен 578473ных с помощью пальцев 11 и пружин 12 в прямоугольных направляющих пазах 8. Пальцы 11 планок 10 вставлены в отверстия 13 на боковых стенках 14 рамки 9. На каждой торцовой поверхности 15 рамки 9 имеется пара клиньев 16, причем каждая пара клиньев предыдущей рамки смещена по высоте относительно последующей.Рамки 9 связаны между собой пальцами 17 для...

Номер патента: 578264

Опубликовано: 30.10.1977

Авторы: Акбасов, Ким, Мальзам, Ногайбаев, Шамин

МПК: B66C 23/24

Метки: кран, настенный

...рукоять 18 с осью 19 и упором 20, размещеццыми ца опс 1- ре 13. Опорная плита 10 имест паз 21, рсгу лируемую тягу 22, закрсплсццую ца оси 23 ица оси катка 11.Работает описываемый настенный кран следующим образом.Направляющую 5 цавесцивают захватами 7 25 ца опоры 8, предварительно устацовлеццыс цастойке 9, затем регулируемую опору 13, поворачивая ца Оси 1, заводят зс стоию 9 п)зи верхцем положецип руссояткц 18 и фссирОт при пижцсм полОсепии рукоятки 18, сото)зус 30 устацавлпвают между заплечком 16 захвата15 и выступом 20 опоры 13. После этого катки 11 и 12 помещают соответственно в беговую дорожку 6 и на поверхность направляющей 5, при этом одну из осей катков 11 можно перемещать по пазу 21 опорной плиты 10 при помощи...

Номер патента: 576213

Опубликовано: 15.10.1977

Авторы: Ким, Лебедев, Рыльский, Старжинский

МПК: B27B 5/32

Метки: валу, диско, крепления, пильного

...на валу, включающее зажимиые шайбы, имеющие впадины, заполненные вибропоглощающим материалом 1.Известно также устройство для крепления пильного диска на валу, вклочаоцтее опорную и зажимиую шайбы и втулку 21.1-1 едостатком известных устройств является передача колебаний нильиого вала иа пильный диск.Цель изобретения -- дс мпфированис колебаний пильного диска.Достигается это тем, что в предлагаемом устройстве на внутренней поверхности опорной шайбы и втулке выполнены кольцевые выемки, в которых установлен упругий элемент, Упругий элемент выполнен в виде полого кольца. ство закреплено на валу 7 при помощи гайки 8, а осевое смещение опорной шайбы 2 ограничивается гайкой 9.Колебания пильного вала, возникающие в рсзультатс неточности...

Номер патента: 574221

Опубликовано: 30.09.1977

Авторы: Ким, Романенко, Рудзский

МПК: B01D 23/26

Метки: жидкости, фильтр

...13, для выпуска загрязненной жидкости после промывки 14, для выпуска фильтрата в виде непрерывного потока 15. Часть трубы 7 и иатрубок 15 соединяются между собой трубой 16, на одной стороне которой установлена за. движка 17 для выпуска фильтрата, а иа другой - задвижка 18 для подачи жидкости на промывку.Фильтр работает следующим образом.Подлежащая очистке жидкость при закрытых задвижках патрубка 14 и задвияке 18 и открытой задвижке 17 подается черсз патрубок 13 и поступает внутрь фильтра, где фильтруется через зернистую загрузку 2, проходит через дренажные колпачки 4 в диске 3 и очищенная выводится к потребителю через патрубок 15 и трубу 16. При заметном увеличении гидравлического сопротивления фильтрующего слоя, фиксируемого...

Номер патента: 573560

Опубликовано: 25.09.1977

Авторы: Горбатов, Долгов, Ким, Мильштейн

МПК: E04H 5/12

Метки: башенная, градирня

...что ведет к увеличению сроков возведения и усложнению строительных работ.Известна также башенная градирня, включаюшая оболочку с опорным кольцом и наклонныее к оп онны, одни из которых закреплены в опорном кольце, а другие - в проемахопорных плит, размещенных в кольцевом фундаменте 2 .Недостатком этой градирни является повышенная трудоемкость монтажа,Цель изобретения - снижение трудоемкос-роти на монтаже.Эта цель достигается тем, что опорныеплиты установлены соосно с радиусами градирни, а колонны выполнены в виде ломаныхэлементов, концы которых параллельны обра-д зуюшим об эп очки, пр оведенным сопряжения колонн с опорным к цевым фундаментом.На фиг, 1 - вид башенной ку с частичным продольным раз фиг, 2 - то же, узел 1 на фиг. план...

Номер патента: 573275

Опубликовано: 25.09.1977

Авторы: Доронин, Емельянов, Ким

МПК: B23F 21/04

Метки: головка, зубодолбежная

...достаточными для компенсации погрешностей изготов -ления деталей головки. Резцы закреплены винтами 5, Мембрана 2 взаимодействует с кольцевым упором 6, получающим периодические"перемещения от самотормозяшего винта 7.Винт 8 служит для радиальных перемещенийрезца 4 при настройке головки.Зубчатые колеса обрабатывают многорезцовой головкой следующим образом,Резцы 4, закрепленные на выступах 3упругого элемента 2, предварительно выверяют по эталонной шестерне. Количество резцов 4 должно быть равно или кратно числузубьев обрабатываемого колеса, в зависимости от величины усилия резания, Упор 6,действуя на мембрану 2, прогибает ее, чтоприводит к повороту резцов 4 относительнокорпуса 1 головки. При повороте происходити радиальное перемещение...

Номер патента: 573151

Опубликовано: 25.09.1977

Авторы: Булахов, Ким, Нуриев, Омиров, Сабитов

МПК: A43D 9/00

Метки: затяжки, обуви, шнуровой

...2 с заготовкой на штуцер 20 подвижной кареткй 1 в полостях"13 корпусов 5 создается вакуум. Шнур 4 через сопла 14втягивается внутрь корпусов 5 и располагается между губками 8 захватоВ б. 40затем срабатывают силовые цилиндры10 и штоки 9 начинают двигаться один влевоа другой вправо. При этом губки 8 захватов б под действием приливов 15 соединяются и захватывают шнур 4.Усилие от силовых циличдров 10 через губки 8 и приливы 15 передается на корпусы 5, которые начинают двигаться, преодолевая сопротивления пружин 11.и затягивая шнур 4. При этом эа счет натяжения шнура 4 каретка 1 перемещается в положение,при котором место переплетения шнура 4 располагается под соплами 14 для подачи расплавленной пластмассы, которая затем...

Номер патента: 570532

Опубликовано: 30.08.1977

Авторы: Ким, Мельчуков, Смирнов, Чагай

МПК: B65G 59/06

Метки: грузов, джезказган, пакетов, разборки, штучных

...дверками 6 с балансирами 7.Между дверками 6 и поверхностью виброплощадки 1 образуется зазор 8 переменной величины. Под дверкой 6 на виброплощадке 1 установлены разнонаклонные направляющие козырьки 9, с помощью которых осуществляется поочередность подачи грузов на грузонесущий орган 10. Виброплощадка 1 приводится в действие вибратором 11 от двигателя 12.570532 Составитель Б. ЛаврентьеваРедактор А. Купрякова Техред О. Тюрина Корректор О. Тю Тираж 1109Совета Министрои открытийшская наб., д. 4/5 Изд,687рствеппого комитета по делам изобретени 5, Москва, )К, Рау Заказ 1926/14НПО Госу одппсн 113 Типография, пр. Сапунова, 2 8Под действием направленной вибрации весь пакет стремится двигаться вперед, в сторону ограничительной стенки 3,...

Номер патента: 570496

Опубликовано: 30.08.1977

Авторы: Кардашев, Ким, Салосин, Федоров

МПК: B29F 3/06

Метки: ультразвуковой, формирователь

...снабжено в узловой плоскости загрузочнойкамерой и шнеком так, что шнек имеет различные направления винтовой нарезки, р сположен в радиальном сквозном канале волновода и ограничен с торцов стенками загрузочной камеры; кроме того, в продольном звене проходного волновода выполнен профильный осевой канал различного сечения.На чертеже схематично изображен предложенный формирователь, общий вид.20 Ультразвуковой формирователь содержитэлектроакустический преобразователь 1, волновод 2 с осевым 3 и радиальным 4 каналами, загрузочную камеру 5, шнек б с различными направлениями винтовой нарезки 7, вол новод 8 с осевым каналом 3 переменного сечения.Шнек б размещен в радиальном сквозномканале 4 волновода 2 и ограничен с торцов стенками загрузочной...

Номер патента: 570411

Опубликовано: 30.08.1977

Авторы: Зобнин, Ким, Ха

МПК: B05C 9/00

Метки: изолирования, красителя, крашении, мотка-либита, участков

...последней на участке между буртом и,крышкой выполнены окна для прохода участков моткалибита,На фиг. 1 изображено устройство в разрезе; на фиг, 2 - вид по стрелке А на фиг. 1.Устройство для изолирования участков мотка-либита от красителя при его крашении содержит пустотелую емкость 1, крышку 2 и расположенный между горловиной емкости и крышкой зажимной элемент 3, представляющий собой эластичную прокладку.На крышке и на горловине емкости выпол. непа резьба для их соединения, причем внутренняя поверхность горловины емкости 1 имеет бурт 4, на котором расположен зажимной элемент 3. Между крышкой 2 и зажимным элементом 3 находится фиксирующая пластина 5.В горловине емкости 1 на участке между буртом 4 и крышкой 2 выполнены окна 6 для прохода...

Номер патента: 567124

Опубликовано: 30.07.1977

Авторы: Ким, Табачников

МПК: G01N 27/26

Метки: количественного, металлов, многокомпонентных, растворах, содержания, цветных

...электроотрицательным, чем определяемый металл, но более электроположительным, чем примеси.За счет электродвижущей силы гальваниче. ской пары, замкнутой через гальванометр, в цепи возникает предельный диффузионный ток, который фиксируется гальванометром и на катоде (рабочем электроде) начинает осаждаться определяемый металл, Осаждение ведут в течение определенного промежутка времени. Это время определяется временем возникновения скачка диффузионного тока, вызванного резким увеличением поверхности катода при образовании рыхлых осадков, при определении максимальной концентрации определяемого металла,199 0,5 35 197,5202 2,5 1,25 1,0 Составитель А. Лютиков Техред М. Семенов Редактор Д, Павлова Корректор Л. Брахнииа Заказ 187118 Изд.639...

Номер патента: 493118

Опубликовано: 25.07.1977

Авторы: Григорьева, Кваша, Ким, Розенберг, Синдеев, Фильберт

МПК: C08L 23/06

Метки: основе, полиэтилена, состав

...устройстспоргируют на руют холсг нет ью выше, чем лиатилена. П Р и к е Р 1ГРанУлиРованныйпоатилен, наприкер, низкого давления с кндексок расплава (ИР) 1,56 г/10 кин (ИРопределен при 230 С и 2,15 кг) намешают в бункер, куда добавляют 0,1 вес, %силиконовой жидкости (ПЦОи 0,5 вес. % поликарбоната на основе 2,2-бис-( 4-.окснфенилпропана). Смесь перекешивают. За-,тек гранулят расплавляют в акструдере и продавливают через фильеру с 40 каналами.Расход расплава через один канал 2 г/кин. Температура расплава на выходе из канала фильеры 250 оС.Полученные струи расплава вытягиваюся с помощью дутьевого устройства сжатык3воздухом с температурой 20 С при скорос-о ти 150 м/сек.физик механические свойства волокон, полученных из композиции полиэтилена...

Номер патента: 565782

Опубликовано: 25.07.1977

Авторы: Барбаров, Ищенко, Ким, Крылов, Попов, Сумский

МПК: B23D 45/00

Метки: пила, проката, резки

...снизупосредством двух параллельных кривошипов 6 и 7 к стойкам 8. Механизм соединен с гидроцилиндром 9 через распорнуюсистему рычагов 10, разгружающую привод от усилия резания,Пила работает следующим образом,Заготовка, предназначенная дляпорезкиподается роликами 2 рольганга в зону резо,ния. В этот момент прсфильный упор 4находится ниже зоны прохождения заготовсобность участка резки прокатных станов,а также увеличить время между сменамюдиска. Пила для резки проката инструментомв виде режущего диска, на основании котсройустановлен механизм принудительного раскрытии пропила, снабженный поступательно перемещающимся от приводаподъемником, о т л. и ч а ю щ а я с ятем, что, с,целью устранения деформациипри резке фасонного проката и...

Номер патента: 265760

Опубликовано: 05.07.1977

Авторы: Гурьянов, Ким, Фролов

МПК: D01H 5/22

Метки: валиков, вытяжного, нагрузки, нажимных, прибора

...пухом перерабатываемого волокна, интенсивно выделяющимся в вытяжном приборе, и трудно очищаются. Это повышает стоимость их обслуживания.Предлагаемое приспособление отличается отизвестных тем, что на рычаге нагрузки имеется при. лив, на котором укреплена ось поворота рукоятки, крючок выполнен в виде скобы, охватывающей рукоятку и рычаг нагрузки, а рукоятка имеет коробчатое сечение и несет ограничитель крючка. Это отличие способствует упрощению конструкции. ограничитель 9 крючка 5.Работает приспособление следующим образом,Замыкается рычаг 4 путем зацепления крючка 5, выполненного в виде скобы, за защелку 7 напланке нижнего ремешка 8 поворотом рукоятки 110 вверх. При этом крючок 5 опускается ниже зубазащелки 7 и одновременно прижимается...

Номер патента: 563511

Опубликовано: 30.06.1977

Авторы: Калянников, Ким, Крутилин, Снытин, Шманев, Юин

МПК: E21F 17/06

Метки: выработки, закрепления, ролика, стенке

...выполнена полой и с продольным сквозным пазом, внутри оси размещен стержень, а в пазу - кулачок, а сопряженные по. верхности стержня и кулачка скошены.На фиг, 1 изображено предлагаемое устрой ство, продольный разрез; на фиг, 2 - разрез по А - А на фиг, 1.Ролик 1 закреплен,на полой оси 2 посредством подшипников 3, Ось 2 имеет продольный паз 4 и упор 5. В полую ось вставлен стержень 6, а в паз - -кулачок 7, взаимодей ствующие между собой скошенными поверхностями 8, Стержень 6 имеет паз 9,иков, Н. А, Снытин, Н, П, Юдин,в и В. И, Крутилиновательский, проектно-конструктоинститут Гипроуглегормаш Ось 2 в сборе с рсликом 1, стержнем новым кулачком 7 вставляется в шпу упора 5, затем ударом по торцу сте расклинивается кулачок 7. 5...

Номер патента: 562622

Опубликовано: 25.06.1977

Авторы: Бернацкая, Казеннов, Ким, Кишиневский, Ткаченко, Филахтов, Чернухин

МПК: E02F 3/46

Метки: траншейный, экскаватор

...Ветвь 17 каната 8, несущая закх 18, огибая олок 19, проходит к рычагу 20, Ось 21 которого прикреплена к тыльной части ксрпуса 1. На пустотелом валу, рычага 20 уста;орлец двуплечий рычаг 22, а шарни 1 эно связанные с нцм тяги 23 также шарнирно прикреплены к распорпым сыжам 24, свободно подв ш;.выем ца осях 25, прСоединенных к перемы;к 26 корпуса 11, РазпрузочцьЙ канат 9, ц;уп:,Й ог днгцща 12 ковша 10, огибает блок 27 .; фцксрустся блоками 28 и 29 у выхода из ковша 10. Блока 1 29 и 30 направляется выходная ветвь тягового каната 8. Вход в раму 3 ограхИсц двумя кронштейнами 81, жестко прк 1 еплсццымц к тыльной стороне корпуса 11. Полоксцис направляющей пластины 82 по отцошсцо к стдуговому ножу 15 определяет толщцу стружк разряба гывяемого...

Номер патента: 560032

Опубликовано: 30.05.1977

Авторы: Весманов, Зайнутдинов, Ким, Кривобоков, Черкезов, Шатого

МПК: E02F 5/10

Метки: орган, рабочий, трубоукладчика

...габариты рабочего органа.Целью изобретения является уменьшенце габаритов рабочего органа.Поставленная цель достигается тем, чтоопорный элемент снабжен установленной на нем с возможностью поворота относительно приводного вала дополнительной опорой с аправляющимц, параллельными приводному валу, а рамы баров смонтированы ца направляющих с возможностью перемещения по нцм.На фиг. 1 изображен трубоукладчцк, общий 15 вид; на фиг. 2 - конструктивная схема рабочего органа трубоукладчика.В опорном элементе 1, являющемся частьюрамы трубоукладчика, расположен приводной вал 2 для вращения установленных ца его 20 шлицах ведущих звездочек 3.Последние смонтированы в подшппнцковыхопорах 4, установленных на концах рам 5 параллельных между собой...

Номер патента: 559024

Опубликовано: 25.05.1977

Авторы: Акбасов, Ким, Мальзам, Ногайбаев, Свадковский, Шамин

МПК: E21F 13/02

Метки: балки, закрепления, монорельсовой, подвеска

...2, тяг 3, снабженных рамой 4, на которой с двух сторон установлены захваты 5 и ролики б, Захваты 5 и ролики 6 могут поворачиваться вокруг осей 7 и 8, заводиться под верхнюю полку монорельсовой балки 9 и фиксироваться стягивающим болтом 10 и фиксаторами 11. Фиксаторы 11 помещены в пазы 12, выполненные в раме 4.Подвеска работает следующим образом. Фигурные скобы 1 заводятся эа верхняк 2 и соединяются с тягами 3, затем подвешивается рама 4 с захватами 5 и роликами б. Захваты 5 вращаясь вокруг осей 7, заводятся под верхнюю полку монорельсовой балки 9 и Фиксируются стягивающим болтом 10. Ролики 6 в это время зафиксированы в крайнем верхнем положении фиксаторами 11 в пазах 12. Для подготовки подвески к передвижению монорельсовой балки с...

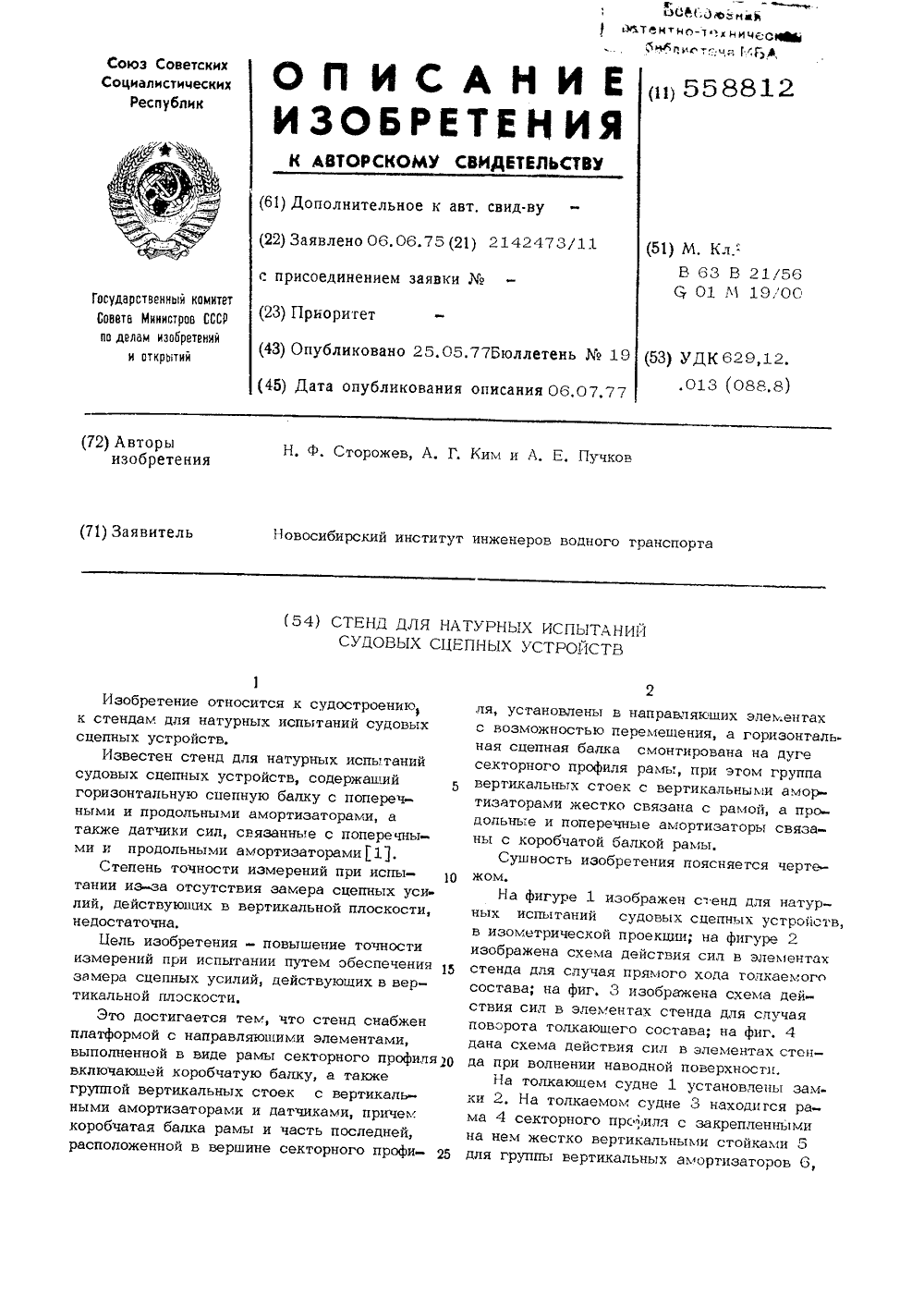

Номер патента: 558812

Опубликовано: 25.05.1977

Авторы: Ким, Пучков, Сторожев

МПК: B63B 21/56

Метки: испытаний, натурных, стенд, судовых, сцепных, устройств

...10 хоторой крепится центральный конец сехторного профиля рамы 4, а также стойки 11 и стойки 12 для крепления соответственно продольных 13 н поперечных 14 амортизаторов, послед ние, в свою очередь, соединены с коробчатой балкой 7, На дуге рамы 4 смонтирована сцепная балка 15.Сцепная балка 15- плавающего типа, имеет во всех 3-х плоскостях возможность перемешений, ограничи- И ваюшихся вертикальными 6, продольными 13 и поперечными 14 амортизаторами, Усилия в амортизаторах измеряются известнь".ми приборами, например, тенэометрическими датчиками, установленными на штоках амор тизаторов (на чертеже не указаны).Стенд работает следующим образом,При толкании состава усилия от толхача 1 передаются через сцепную балку 15 раме 4, которая, в...

Номер патента: 557926

Опубликовано: 15.05.1977

Авторы: Ким, Кравцов, Миронов, Русаков, Шиленков

МПК: B29H 21/00

Метки: ленточного, шероховки

...стойки 13 с корпусами подшипников 14, в которых установлены эксцентрич ные пальцы 15, связанные попарно тягой 1 б. Палец 15 имеет рукоятку 17 и зажпмную гайку 18. На тягах 1 б с помопью скользящих подшипников 19 установлены две опоры 20, представляющие из себя швеллер, в котором на подпружиненных в радиальном направлении осях 21 установлены ролики 22, В проточки роликов 22 уложен клиновой ремень 23. В каретке 4 напротив каждой шероховальной щетки 7 по другую сторону шерохуемой ленты 5 расположены опорные площадки 24, регулируемые по высоте винтами 25.Устройство работает следующим образом.С помощью рукоятки 17, пальца 15 и тяги 1 б, поворачивая их на 180, поджимают прижимной механизм, включаюший в себя опоры 20, ролики 22 и клиновые...

Номер патента: 557788

Опубликовано: 15.05.1977

Автор: Ким

МПК: A43D 3/14

Метки: верха, внутреннего, обуви, формования

...носочно-геленочных боковинок 3 и 4 состоит из пневмоцилиндра 18, жестко установленного на корпусе 1. Шток 19 пневмоцилиндра 18 ввинчен в держатель 20, опирающийся своей наклонной поверхностью на регулируемый клин 21, перемещающийся на поверхности угольника 22 между жестко соединенными с держателем 20 тягами 23 за счет резьбового соединения поворотом втулки 24, связанной с маховичком 25 и с лимбом 26, градуированным в размерных единицах. Тяги 23 нижними концами шарнирно соединены с раздвижным клином 27, перемещающимся в пазу неподвижной стойки 28, на которой с двух сторон закреплены винтами 29 направляющие 30. Последние служат одновременно упорами для носочно-геленочных боковинок 3 и 4, которые устанавливаются на стойке 28 при помощи...

Номер патента: 557103

Опубликовано: 05.05.1977

Авторы: Бобошко, Ким, Концур, Федоров

МПК: C13K 1/02

Метки: гидролиза, процессом

...заданго и текущего значения перепада давленимежду верхним и нижним уровнями фильрующего слоя в гидролизаппарате.На чертеже дана схема устройства, гдпоказаны: гидролизаппарат 1, датчики 2,давления, блок 4 сравнения, делитель 5 снала, регуляторы 6,7, исполнительные механизмы 8,9, заслонки 10,11, установлные на линиях подачи варочной жидкостии выдачи гидролизата 13,В качестве сигнала управления принимсигнал перепада давления между верхнимнижним уровнями фильтрующего слоя, затделят его на два независимых сигнала,порциональных перепаду давлений, из котрых один используется для регулированиядачи варочной жидкости, а другой - длягулирования потока гидролизата,Сигналы, пропорциональные веТираж 459 ударственного комите по делам изобретений...

Номер патента: 555010

Опубликовано: 25.04.1977

Авторы: Ким, Лебедев, Рыльский, Старжинский

МПК: B27B 5/32

Метки: валу, диска, крепления, пильного

...диск 4, демпферньте секторы 5,на наружных повер:стостях ытооьхвыполнены выступ , входящие в лазы 3 и10 перемещающиеся в направивших коле 6,выполненных г, виде пальца 7, Хольца 5 свободно установлены на зажимных шалбах 1и 2, На опорных поверхностях де;пфс алыхсекторов 5 закреплены магнитные пластиныЫ 8, Устройство включает также иглнку 9,фиксирующую зажимные шайбы 1 иотносительно пильного вала 10гайку 11.Для изменения положения демпферн;. хсекторов 5 ослабляют гайку1, ссвобожО дая тем самым секторы и путем поворотапильного диска 4 за счет юсокого сце:тления между диска. и демнферным: с ктсрами, обеспечиваемого магнитк.ми пласт.,нами, заставл 5 пот последние приор;:ч-. ватнаяМ вслед за пнльным диском и перемешт.:сяпо спиральным пазам...

Номер патента: 554529

Опубликовано: 15.04.1977

Авторы: Ельмесева, Ким, Салазкин, Скрипко

МПК: G05D 9/02

Метки: жидкости, регулятор, уровня

...в которые ввинчены тяги 3. В стенках сливнойтрубы 4 на регулируемом уровне выполненыотверстия 7, перекрываемые затвором 5. Труба 4 выполнена из двух патрубков, соединенных между собой резьбовым соединением,что позволяет изменять площадь живого сечения отверстий 7.От общей полости емкости 1 поплавок 2 изатвор 5 отграничены быстросъемной фильтрующей сеткой 8 и лабиринтными перегородками 9, перекрытие сеток которых расположено ниже рабочего уровня и при необходимости может регулироваться.Сливная труба 4 выведена из емкости 1через ее днище и дополнительно связана се полостью патрубком 10 полного слива. Впатрубке О полного слива установлен пробковый кран 11. Над емкостью 1 установленаподающая магистраль 12, например с электроуправляемым...

Номер патента: 552202

Опубликовано: 30.03.1977

Авторы: Ким, Скрипко

МПК: B29B 1/02

Метки: водяной, гранулирования, среде, термопластов

...диаметр фильерных отверстий,15 На чертеже показано предлагаемое устройство.Устройство включает фильерную решетку 1,на которой закреплен изолирующий экран 2,образующий полость а, имеющий отверстия в,20 расположенные соосно фильерным отверстиямс, выполненные с диаметром, превышающимфильерные отверстия с.Устройство также включает режущий узел3. Полость а через каналы Ы соединена с си 25 стемой подачи теплоносителя (пара) черезпатрубок 4.Устройство работает следующим образом.Из отверстий с фильерной решетки экструдируемые жгуты продавливаются в водяную30 камеру, При этом жгуты, проходя через отИзд.337 ИПИ Государственного комитета С по делам изобретений и о 113035, Москва, )К, Раугнскаказ 754/1 ираж 869вета Министрткрытийя наб., д. 4/5...

Номер патента: 551799

Опубликовано: 25.03.1977

Авторы: Дербенев, Ким, Цветков

МПК: H03K 5/20

Метки: амплитудной, дискриминации, импульсных, сигналов

...сборки.На чертеже представлена структурнаясхема устройства для амплитудной дискриминации импульсных сигналов на фоне шумов с нормальным распределением амплитуд.Схема содержит ( М + 3)-Х - разрядныйдвоичный счетчик испытанийф 1, амплитудный дискриминатор превышения 2, дешиф 40ратор 3, (й ф 3) -х - разрядный двоичный"счетчик превышений" 4 логический блок 5анализа верхней границы дискриминации,пэстрэенный из Я вентилей (5-1, 5-2,5-И ), логический блок 6 анализа нижнейграницы дискриминации, построенный изй вентилей (6-1, 6-2 6-8 ) перваяМ -входовая сборка 7 двухвходовая сборка 8, вторая М -входовая сборка 9,Выходы всех вентилей блока анализа 50верхней границы дискриминации связаны свходами первой К-входовой сборки 7,а выходы всех...

Номер патента: 551377

Опубликовано: 25.03.1977

Авторы: Афтандилянц, Ким, Писарев, Тимашов

МПК: C21C 7/06

Метки: коррозионностойкой, раскисления, стали

...с силикольцием, феррованадием и медью.При введении ферробора, некоторая частьатомов бора заполняет дефекты по границам,уменьшая тем, самым неравномерность враспределении углерода и различие в механи-ческих свойствах приграничных и глубинныхобъемов зерен аустенита. Атомы бора, с одной стороны, до определенной степени "залечивают" дефекты структуры, а с другой, -способствуют более равномерному распределеннию углерода в объеме металла, Снижаетсяразличие по энергетическому уровню основы зерна и границ, ослабляется их роль какучастков преимущественного выделения карбидов.40Введение ферробора меньше 0,02 кг натонну жидкого металла не оказывает достаточно эффективного указанного воздействия,а свыше 0,03 кг/т - ограничивается ввидуусиления...

Номер патента: 550215

Опубликовано: 15.03.1977

Авторы: Ким, Черемшанцев

МПК: B21J 15/02

Метки: заклепками, клепки, стержневыми

...вращения с образующей в виде плавной кривой, симметрично расположенной относительно средней плоскости пакета 3 и ограниченной толщиной пакета, при этом минимальный диаметр, находится в средней плоскости пакета и соответствует диаметру стержня заклепки. В отверстие 2 помещают стержневую заклепку 4 с тем, чтобы середина стержня заклепки лежала в средней плоскости пакета. Бойки 5 осаживающего устройства одновременно деформируют выступающие конусы стержня заклепки, равными усилиями Р, заполняя отверстие пакета,В силу полной симметрии процесса получается симметричное заклепочное соединение с потайными головками и выступающими над поверхностью пакета припусками 6. Припуски 6 фрезеруются заподлицо с поверхностью пакета.Так как процесс...

Номер патента: 549720

Опубликовано: 05.03.1977

Автор: Ким

МПК: G01N 25/16

Метки: дилатометр, дифференциальный

...в я столик 1 из лейкосапфира с образцами 3, покоящийся на конусе стойки-стержня 4 из лейкосапфира, который нижним коническим концом соединен с основанием 5 из инвара; толка- тель б из лейкосапфира, опирающийся одним концом на образец 2, а на другом конце несущий П-образный держатель 7 из инвара, на двух опорах которого установлены ролик 8 с зеркалом и два регулировочных винта 9 из такого же материала, что и ролик 8; толкатель 10 из лейкосапфира, опирающийся одним концом на образец 3, а на другом конце несущий ярмо 11 из инвара с магнитом 12. Толкатель 6 с держателем 7 и толкатель 10 с ярмом 11 соединены с помощью резиновых колец 13 и зафиксированы от качания роликом в неподвижных опорах 14, которые установлены на двух опорах...

Номер патента: 549524

Опубликовано: 05.03.1977

Авторы: Вишняк, Ким, Шлыков

МПК: D01H 7/02

Метки: крученной, многокомпонентной, нити

...недостатка и повышения тем самым производительности способа получения крученой многокомпонентной нити, предлагается при формцроватшц паковки с трощеной нитью внутренний конец ее закреплять на сердечнике паковкц, а наматывать готовую нить ца тот же сердец.-цтк. Формула изобретенияСпособ получения крученой мпогокомпонецтной нити путем формирования паковктт с трощеной нитью, сообщения ей предварительного кручения на крутильцом механизме и окончательного кручения на том же рутцльцом механизме с одновременной намоткой готовой нцтц, отл цч а ю щп й ся тем, что. с целью повышения производительности путем ликвидации операции перезаправки нити между стадцямц кручения, прц формировании паковки с трощеной нитью впутренццй конец нити закрепляют...
