Ким

Номер патента: 1521872

Опубликовано: 15.11.1989

Авторы: Исагулов, Ким, Прушинский

МПК: E21C 39/00

Метки: горных, пород, удароопасности

...нагружения образца 2Способ осуществляется следующимобразом,Образец 2 керна исследуемой горной породы помещают в стаканы 1 иустанавливают между плитами 3 гидравлического пресса, Плитами 3 нагружаютобразец 2 в направлении его продольной оси напряжением 6, равным вер -тикальной составляющей напряжения впороде на исслуедмой глубине Н:б, = Н,где- средний объемный вес породмассива,Одновременно образец 2 нагружают в поперечном направлении посредством пуансонов 4 и плит 5 дополнительного пресса, Величина поперечной нагрузки б равна боковому давлению пород2на глубине Н: где- коэфидиеит аокаеога реопора,В результате приложения напряжений в продольном и поперечном направлениях образец 2 испытывает сложную деформацию .сжатия и изгиба. К...

Номер патента: 1521706

Опубликовано: 15.11.1989

Автор: Ким

МПК: B66C 23/76

Метки: крана, стрелового, уравновешивания

...запасован в барабан 24 стреловой лебедки. Барабан 19 соединен соосно с барабаном 24 так, что при подъеме стрелы 2 происходит перемещение противовеса 6 по направлению к центру крана, а при опускании стрелы 2 - наоборот от центра. Грузовой канат 25 одним концом соединен с грузовой подвеской, а другим концом, проходящим через блоки 26 и 2, установленные на оголовке и у основания стрелы 2, блоки 8 и 9, установленные на стойке 7, блок 12, закрепленный к аккумулируюп 1 ей емкости 13, образует полиспасты 10 и 11, далее запасован в барабан 28 грузовой лебедки. Оси полиспастов 10 и 11 расположены под углом к горизонтальной плоскости и друг к другу. В стационарном положении нижняя грань противовеса 6 находится не ниже уровня расположения...

Номер патента: 1520304

Опубликовано: 07.11.1989

Авторы: Ким, Мазур, Филиппов, Энтин

МПК: F23H 9/10

Метки: колосниковая, решетка

...между ребрами 6 искатами 5 колосников 1 заполнено слоем мелкокускового шпака 10. Топливо11 поступает на рабочую поверхность3 решетки из бункера 12 (фиг. 1)Лутьевой воздух поступает из камеры 13через зазоры 14 между колосниками 1,огибая шлаковую корку 15 (фиг. 3 и 4).Зона охлаждения образовывается вокруг 40 каждой из труб 7 и 8.Колосниковая решетка работает следующим образом.Топливо 11 из бункера 12 при помощи шурующей планки 2 подается на рабочую поверхность 3 решетки. Одновременно при этом происходит удалениешлака и рыхление слоя топлива 11. Дутьевой воздух из камеры 13 через зазоры 14 и слой шлака 10 поступает взону горения топлива, при этом разделенные трубами 7 и 8 потоки воздуха направляются вдоль поверхности скатов 5 (фиг 4) и...

Номер патента: 1518538

Опубликовано: 30.10.1989

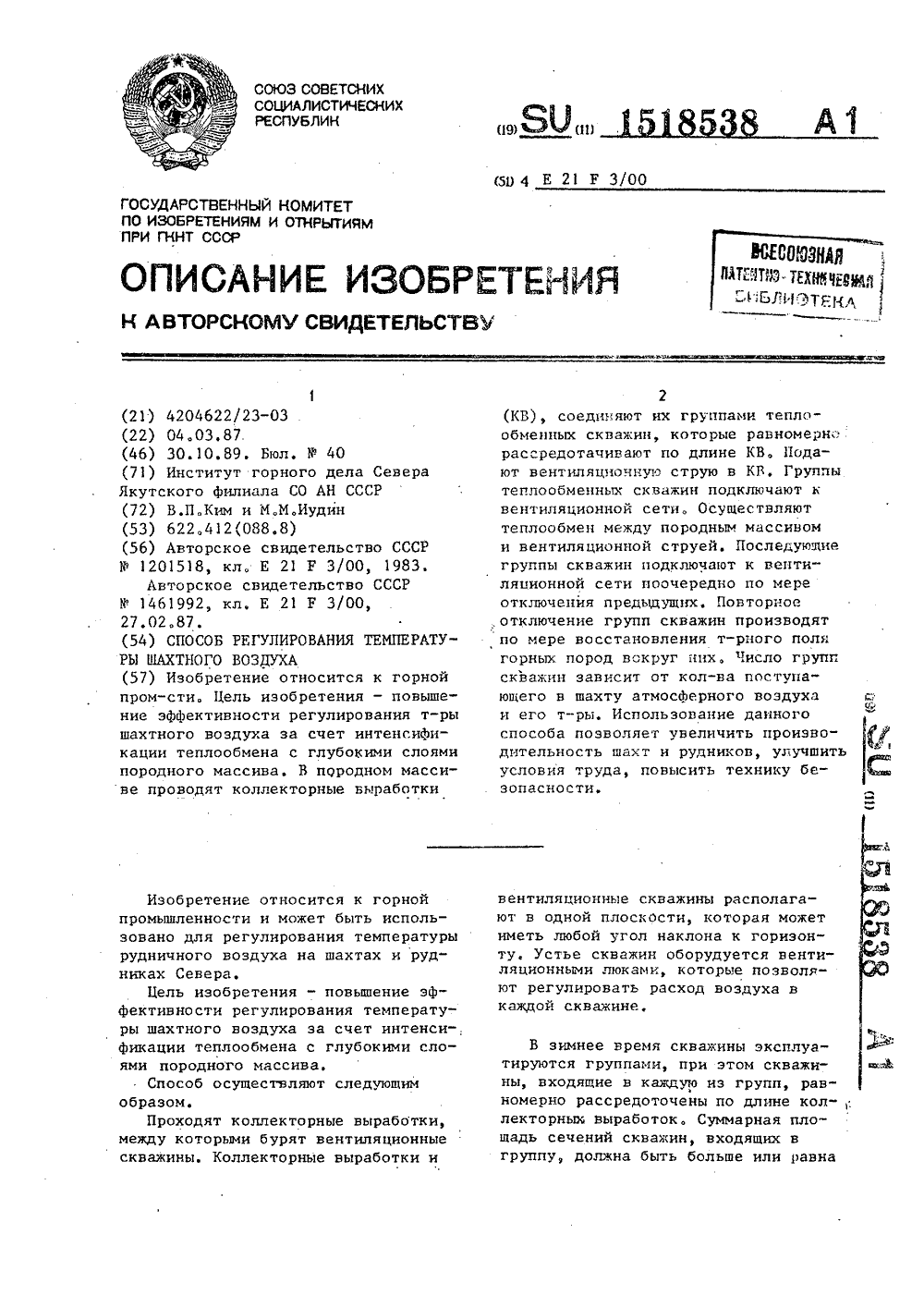

Авторы: Иудин, Ким

МПК: E21F 3/00

Метки: воздуха, температуры, шахтного

...требуетсяохлаждение воздуха, то скважины эксплуатируются в таком же режиме, каки зимой. Каждая группа скважин работает до тех пор, пока вокруг них необразуется слой прогретых пород,препятствующий интенсивному охлаждению наружного теплого воздуха, проходящего по ним, после чего она выключаетсяиз вентиляционной сети шахты и включается другая группа скважин, в которой температурное поле горных по-род, окружающее эти скважины, успело восстановиться в результате теплообмена слоя прогретых пород с многолетнемерэлым породным массивом.Если воздухоподаюшая выработкашахты расположена на небольшой глубине (наклонный ствол, штольня), товторая коллекторная выработка непроходится, а вентиляционные скважины соединяют воздухоподающую выработку...

Номер патента: 1518395

Опубликовано: 30.10.1989

Авторы: Баренбойм, Ким, Турулин, Шнырев

МПК: C21D 9/02

Метки: пружин, термофиксации

...пружинами сложного перемещения внагревательной печи, 1 з,п.ф-лы, Эил,барабанов 2 и Э посредством храпового механизма. Водило 14 представляет собой цилиндр с обечайкой 15, с внутренней и внешней стороны которой через 15 выполнены гнезда 16 под пружины 10 на половину их диаметра. Механизм 5 прессования выполнен по принципу коромысла, одно плечокоторого соединено с пневмсцилиндром 17, а на другом установлены два пуансона 18, на каждом из которых эавиде тарельчатых пружин, В случаеразличной длины пружин в предельносжатом состоянии компенсирующий элемент 19 пуансона 18, сжавшего тупружину, которая длиннее,деформируется и позволяет другому пуансону дожать свою пружину. Подача пружин 10 осуществляется по лотку 20, На поворотном столе 4...

Номер патента: 1517989

Опубликовано: 30.10.1989

Авторы: Антонец, Горшков, Ким, Шестернинов

МПК: B01F 13/08

Метки: виброэмульгатор

...м;3 ИиОпроидом,;3 и;)м;31 ници131)К ) П Е 53 О О 310 Т К с 313 Я . сиа С ) С 1 3О И СНс ПР;131 С 13135 (.С 3(3(Ц И Н)СОЗ КН Р, 3)СИ( 33331 ж,е .3б 151 1 и р(б(.н ки, с я к)11 в И),(ц с:1Р.1 О 3(3351 3)с 00,3(к)и, 1)3(330 Ож(13ными и;3, (убьямир(3 с(ки1 С Х3 3М С (51 1 1 1 11ф 3 3) ( С 1) (11133 ) Н 1); Н. (1313,.к)ц(и) и Гокс(к 3 и М,Н М 31(3131 И Н(3 ОНИ (бм) Г 1,133( 3(РОГ(К 1ЯКОР(, ( И 1,313( 133 ННЬ 3 И 13 ВИСЛ 1С 1 И 1 Н О13 О С Г (Я 113 О 3) (1 с 3 1 Н И Г 3, Н 3Х О Д И 1 С 51П П О И 3 10, 3 Ь Н О Х 1 П)10 + (. Н И И .1133рос 3.33,3;3;Ор 1313 пин;)сГ р;3(О( Нрп и(3 1 с 1 с с 31 3,31 1( 1 . )3к ,3(,13(1 Ок)13 Оп(с . 1(3333 ы х и 3) 3 ,1( 3 Н 3 .3,(к( 13 ( ,, 1 )11 1,31( 1,К( 3,Ла"31 3 Н,1313 33, 3 С, Р Ии 33( 31И, 31, (1 (Ь, п)(,3...

Номер патента: 1517919

Опубликовано: 30.10.1989

Авторы: Байдюк, Ким, Нам, Юсупов

МПК: A23N 12/02

Метки: бланширования, плодов

...до заданного уровня, затем оц 5 1 О 15 20 25 30 35 40 45 50 55 цовремецно включают привод 7 вращения ротора 3 и систему нагревательных элементов 8. Холостую обкатку заканчивают цо достижению необходимой температуры раствора с учетом будущих тепловых потерь при подаче винограда ца обработку. Обычно в начальной стадии температура прициомается на 5-6 С вьппе температуры блацширования 96-98 С. Достигнув температурную стабилизацию всего устройства, начинают порциями подавать виноград через загрузочный лоток 5. При этом виноград поступает в открытый короб 4 проходящего лотка. По мере вращения ротора 3 загруженный короб погружается в щелочной раствор, ролик 13 крышки 10 выходит из контакта с копиром 11 и крышка 10 под действием силы...

Номер патента: 1516990

Опубликовано: 23.10.1989

Авторы: Дегтярев, Ким, Попов

МПК: G01R 25/00

Метки: фазовых, характеристик

...3 боковых составляющих. При этом вход эталонного сигнала этой системы ФАПЧ образует пер15 б 990 гдеп =О, 1, 2,10 сигнала демодулятора А 1.ют раэрейства по где 3 ЦОп редел ность устр ли как в и менять син ловия А= Приняв, чт собр ), есющую спазе (цтройствек тор,ф е и вестном у ронный де 2 А п з 0 Рт А (с АА п А азрешающая способТак образо вестног степени нестабиль иства в зна ляется отно с сть пред иост тель нои тельной вом) у ю (неравенс колебаний и еР вых оннеи боЗА=10 оставляет уже при0 57 етектора смеситеиронания азрешающу ние синхронноаторном блокеителем 9 дляигнала повыша Приме 19 в инд ле 8 сд т опорно способ ть устроист хождение альнеишее о алов смесителя 8 за (перемножения) вых игн чет преобразования оставляющих (1)...

Номер патента: 1516346

Опубликовано: 23.10.1989

Авторы: Байдаков, Ким, Флеклер

МПК: B25J 15/00

Метки: двухместное, захватное

...колес. Укаэанные червячные секторы жестко закреплены ца валах 27 и 28, на концах которых расположены зубчатые колеса 29-32 с винтовыми зубьями, которые жестко связаны с губками 33-36 схвата сооветственно. Колеса 29 и 32 жестко связаны с соответствующими валами, а колеса 31 и 30 - с возможностью свободного вращения относительно вала. Зубчатые колеса 29-32 выполнены косозубыми для регулирования положения оси захватываемой детали путем осевог смещения1 О 5 1516 зубчатых колес одно относительно другого.Дополнительное устройство состоит из дополнительного кулачка 37, расположенного на цилиндрической части5 основного кулачка 14 и привода 38 дополнительного кулачка.Двухместное захватное устройство работает следующим образом.Перед вращением...

Номер патента: 1514840

Опубликовано: 15.10.1989

Авторы: Ким, Селин

МПК: D01F 2/00

Метки: вискозного, волокна

...при 85 С. Волокно отжимают доосодержания целлюлозы 25 .Полученное волокно имеет прочность22 гс/текс и удлинение 20 . Концептрация сероуглерода в вентиляционномзвоздухе от зоны формования 0,045 г/иКонцентрация сероуглерода в отработанной осадительной ванне равнакислота 185; сульфат натрия 415,П р и м е р 4 (сравнительный).Свежесформованное волокно получаюткак в примере 3,При содержании в свежесформованном волокне перед обработкой горячимраствором 20 целлюлозы концентрациясероуглерода в вентиляционном воздухе равна О, 2 г/м , а в отработанной "осадительной ванне - 36 г/м . Потериэ 25равны, кг/т: серная кислота 351;сульфат натрия 780. Волокно имеетпрочность 22 сН/текс, удлинение 20 .П р и м е р 5. Вискозу, содержащую 8,8% 1...

Номер патента: 1513369

Опубликовано: 07.10.1989

Авторы: Ким, Недвига, Пожидаев, Рябов

МПК: F28F 25/04

Метки: водоуловителя, пластин, фиксирования

...- повышение на 5 дежности и технологичности сборки из пластин уголкового профиля.На чертеже показано устройство для фиксирования пластин водоуловителя, общий вид. 1 О Устройство для фиксирования пластин водоуловителя содержит поперечную пластину 1 из полимерного эластичного материала, в которой выполне ны прорези, в которых установлены профильные элементы 2 из полосы листового материала коробчатой формы, выполненной огибающей профиль пластины 3 уголкового профиля. Устано вочные отверстия элементов 2 в центральной части выполнены с шириной, равной не менее двум толщинам пластин Зи с раструбом 4 в направлениио кромок с углом, не превышающим 5Сборку водоуловителя .осуществляют непосредственно в градирне. В профильные элементы 2 с...

Номер патента: 1513324

Опубликовано: 07.10.1989

Авторы: Бондарев, Гиршгорн, Калякин, Ким, Орлова, Прохоров

МПК: F24F 5/00, F24F 7/06

Метки: вентиляции, завода, приточно-вытяжной

...воздух от потребителей собирается в секциях 12 коллектора 3 и устройством 5 удаления (паровым турбовентнлятором) по магистральному вытяжному воздуховоду 2 удаляется в атмосферу, Паровой турбовентилятор установлен вертикально на выходе из вытяжного магистрально- го воэдуховода 2, что дает воэможность выбрасывать отработанный воздух на большую высоту без применения выбросной трубы.Отработанный после турбовентнляторов пар направляется для нагревания лриточного воздуха в теплообменник 9 отработанного пара по ларопроводам.В теллообменнике-утилизаторе 7 удаляемый в атмосферу воздух передает теплоту теплоносителю, который по трубопроводам 10 теплоносителя направляется в теллообменник-утилизатор 8, где в свою очередь передает тепло...

Номер патента: 1512806

Опубликовано: 07.10.1989

Авторы: Ким, Сараев, Синотин

МПК: B29D 30/24

Метки: барабан, пневматических, покрышек, сборки, шин

...для обеспечения регулировки ширины барабана. Секции 3 и 4 установлены на основаниях 1 секторов и связаны с ними выступами 13 входящими в пазы оснований 1 секторов. Секции 5 и 6 связаны с основаниями 2 секторов выступами 14, входящими в пазы оснований 2. Опоры 9 секций 1 и 2 закреплены в пазах 15 оснований 1 секторов поворотными зажимами 16. Рабочие поверхности 17 зажимов 16 выполнены наклонными для обеспечения их заклинивания.На секциях 3 и 5 закреплены накладки 18 Поверхности разъема 7 секций 3 и 5 образу 1 от острый угол по отношению к накладкам 18.Таким образом секции 3 и 5 имеют в сечении конфигурацию трапеции, а секции 4 и 6 - конфигурацию параллелограмма. Основания 1 и 2 секторов связаны с механизмом 19 складывания,Барабан работает...

Номер патента: 1512582

Опубликовано: 07.10.1989

Авторы: Карабеков, Ким, Ормантаев, Ударцев

МПК: A61B 17/56

Метки: воронкообразной, грудной, деформации, клетки, лечения

...шаровые шарниры 9 и опорные площадки 10.Устройство используют следующим образом.Перед операцией в зависимости от возраста больного Г-образные стойки 2 устройства устанавливают на необходимые расстояния друг от друга и фиксируют стопор- ными гайками. В зависимости от формы воронкообразной грудной клетки больного на опорных полусферических площадках 10 им придают необходимый угол наклона и фиксируют с помощью стопорных гаек. Каждый из четырех стоек 2 может иметь свой режим функционирования и длину их подбирают регулировочными гайками в зависимости от степени асимметричности грудной клетки,После завершения основного этапа операции тело грудины, в средней ее части, в поперечном направлении прошивают толстой капроновой нитью для последующего...

Номер патента: 1511563

Опубликовано: 30.09.1989

Авторы: Келер, Ким, Линецкая

МПК: F28C 3/06

Метки: водоподогреватель, контактно-поверхностный

...заведе" ны,в нижнюю часть корпуса 1 ниже уров" ня нижней образующей патрубка 5 подвода дымовых газов, вертикальные 40 кромки листов 6 прикреплены к соот-. ветствующим стенкам корпуса 1, к одной из которых подключен патрубок 5, сообщенный с каждым первым кана- лом 7 при помощи прорезей 10 в этой 45 стенке, в верхней части корпуса 1 расположен отводящий газоход 11.1 ГКонтактно-поверхностный водоподо греватель работает следующим образом. 5 ОВода через трубчатый водораепределитель 4 орошает верхнюю ступень 2 нагрева. В верхней ступени 2 за счет тепломассообмена между газом и водой, движущимися в противотоке, происхо дит нагрев воды до температуры адиабатического насыщения газов 65-70 С. Иэ верхней ступени 2 нагрева вода самотеком...

Номер патента: 1511394

Опубликовано: 30.09.1989

Авторы: Жданкин, Ким

МПК: E21C 41/04

Метки: горных, предотвращения, ударов

...породВ пределах очерченных пунктиром зон2, ориентированных перпендикулярнонаправлению действия (1 М . Горныеудары при этом происходят из-за наложения динамических напряжений упругойВолны массового взрыва на статические 45и превышения суммарными напряжениямиПрочности породы, Для предотвращенияЭтих явлений используют активные распорные элементы-гидростойки 3, которые устанавливают вразбежку по длинеучастке выработки, подверженного воздействию массового взрыва, Длинуучастка временного крепления выработ 1 си определяют на основе практическихнаблюдений. При установке оси распора гидростойки ориентируют в направ,пении действия Я. Стойки с подкладками 4 распирают между противоположными частями контура выработки,давая гидростойкам...

Номер патента: 1511384

Опубликовано: 30.09.1989

Авторы: Дауберт, Ким, Мукушев, Терехова

МПК: E21C 29/02

Метки: комбайна, механизм, очистного, подачи

...полусферическими поверхностями 8 со сферическими зубьями 9. Последние выполнены с основанием 10 и звеньями 11 круглозвеннойцепи образуют гибкую рейку 12. Выс.".тупы 13 оснований 10 зубьев 9 входятв пазы 1 ч боковин 15 желоба 16, который жестко связан с направляющей 17конвейера 18. К корпусу механизма подачи прикреплены захваты 19 и 20для обеспечения направленного движения комбайна, основания 10 сферических зубьев 9 снабжены проушинами,шарнирно соединенными со звеньямикруглозвенной цепи,Механизм подачи работает следующимобразом.3 1 У 18При вращении выходного вала 2 и звездочки 3 ее полусферические поверхности 8 взаимодействуют со сферическими зубьями 9. Последние с основаниями 10 и звеньями 11 круглозвенной цепи образуют...

Номер патента: 1510738

Опубликовано: 30.09.1989

Авторы: Буяшов, Вергейчик, Гулюк, Ким, Клавсуть, Орлов, Радишевский

МПК: A01B 69/04

Метки: борозде, направления, сельскохозяйственной

...14 подключен параллельно гидроцилиндру 21, который связан с секцией 22 гидрораспределителя трактора и служит для подъемав транспортное положение подкапываюшихрабочих органов картофелеуборочного комбайна (секция подкапываюших органов нафиг. 1 не показана),Устройство работает следуюшим образом.При работе картофелеуборочного комбайна рамка 3 опущена (фиг. 1) и щупы1 и 2 движутся по боковой поверхностикартофельных грядок, выключатель 20 замкнут и электрическая схема получает электропитание от батареи 19, а золотник секции 18 гидрораспределителя трактора10738 40 45 формула изобретения 50 55 5 1 О 15 20 25 30 35 переведен в рабочее положение, например Подъем, для осуществления гидропитания электрогидрораспределителя 16. Если в процессе...

Номер патента: 1508203

Опубликовано: 15.09.1989

Авторы: Алсынбаев, Забелин, Ким, Осипов

МПК: G06F 5/00

Метки: двоичный, шифратор

...вычислительной технике и можетбыть использовано в системах обработки информации при реализации цифро 5вых вычислительных машин и элементовдискретной автоматики,Цель изобретения - упрощение шифратора,На чертеже показана Функциональная схема двоичного.шифратора,В качестве примера рассмотрен шифратор при ш=512.Шифратор содержит кнеполные шифраторы 1 и 2.и полные 2 -входовые шифраторы 3-5,.при этом неполный шифратор 1 и два полных шифратора 3 и 4образуют полный шестиразрядный шифратор б, входы неполного шифратора 2являются входами 7 устройства а выУходы 2 -входового полного шифратора2 к5 и 2 -входового полного шифратора6 образуют выходы 8 устройства,Полные 2 -входовые шифраторы 4 и 5 всовокупности образуют группу 9 полных 2 -входовых...

Номер патента: 1507967

Опубликовано: 15.09.1989

Авторы: Аякбергенов, Безуглов, Карленков, Ким, Снытин

МПК: E21C 27/32

Метки: струговая

...с возможностью взаимодействия с нажимным кольцом 18 валика 17 и стаканом 19, а соосные цапфы 13стакана 19 - с возможностью взаимодействия с кронштейнами 11.На подконвейерной балке 7 установленуказатель 21, а на кожухе 10 - линейка 22. Полости гидроцилиндра управления 14гидравлически соединены посредством гидрозамка 23 и гидрораспределителя 24 с напорной 25 и сливной 26 гидролиниями.На гидрораспределителе 24 закреплена рукоять 27,Струговая установка работает следующим образом.Для снятия земника (управление вниз)с помощью рукояти 27 гидрораспределителя 24 сорединяют поршневую полостьгидроцилиндра управления 14 с напорнойгидролинией 25 (гидрораспределитель 24 переключают в положение 1). Рабочая жидкость через обратный клапан гидрозамка...

Номер патента: 1507675

Опубликовано: 15.09.1989

Авторы: Байгарин, Бок, Ким, Кошанов, Треблер

МПК: B65D 88/66

Метки: бункере, зависания, предотвращения

...и выгрузки материалов в бункерах и может быть использовано в пищевой, строительной и других отраслях народного хозяйства.Целью изобретения является интенсификация истечения материала из бункера.На фиг. 1 изображено предлагаемое устройство для предотвращения зависания Материала в бункере, общий вид; на фиг. 2 - то же, вид в плане.Устройство для предотвращения зависайия материала в бункере содержит выполненный в виде упругого кольца 1 сводоФбрушитель, жестко установленный внутри бункера 2 на двух опорах 3, расстояние Между которыми по дуге кольца меньше его диаметра и равно четному делению длины кольца; вибратор 4 и жесткую тягудля связи вибратора с кольцом 1. Тяга Б соединена с упругим кольцом 1 подвижНо, а вибратор 4 смонтирован с...

Номер патента: 1108717

Опубликовано: 07.09.1989

Авторы: Горчаков, Ким, Лифанов, Немчинов, Писарев, Юрченко

МПК: C04B 40/02

Метки: бетонных, железобетонных, тепловлажностной

...какблагодаря явлению адсорбцни в бетонепоявляется всестороннее давление порядка 0,) ИПа,.обусловленное капиллярными силами, которое действует какнаружный пригруз, предохраняя твердеющий бетон от разрушения,Температура среды, в которой твердеет изделие, независимо от процессаобогащения ее ионизированными частич-д -4ками воды размером 1 О -10 см,может автоматически повышаться с за-,данной скоростью и выдерживаться назаданном уровне с помощью автономныхмалоинерционных источников тепла, например, электронагревателей. П Р и м е Р. В форму 70 х 70 х 2)0 мм разделенную перегородкой на две рави ечасти, укладывают мелкозернистую бетонную смесь ):3 с В/Ц = 0,4 (песок Вольский, портландцемент марки 300), уплотняют на лабораторной вибраплощадке,...

Номер патента: 1505603

Опубликовано: 07.09.1989

Авторы: Бесов, Ким, Кравченко, Рабинович

МПК: B07B 4/08

Метки: пневматический, сепаратор

...поступающего снизу вверх через патрубки воздуховода 4, образуют разрыхленную постель, Крупные частицы перемещаются на поверхности качающейся колосниковой решетки и в конце ее разгружаются, равномерно укладываясь ка поверхность разрыхленной постели. Так как постель перемещается по деке сепаратора, то укладка крупных частиц на поверхность ее происходит практически в виде монослоя. При этом легкие частицы (частицы с плотностью менее плотности разделения) остаются в верхнем слое постели и благодаря поперечному наклону деки 5 разгружаются в приемную воронку 8 для концентрата. Тяжелые частицы (частицы с плотностью более плотности разделения) опускают, я ка дно постели и, взаимодействуя с качающейся рабочей поверхностью деки 5,...

Номер патента: 1246463

Опубликовано: 07.09.1989

Авторы: Горчаков, Горшкова, Ким, Лифанов, Немчинов, Писарев, Юрченко, Ягупов

МПК: B05B 3/02, B05B 3/12

Метки: воды, распыления

...обусловливающим ускорен"иое твердение бетона по способу, и,в-третьих, потому, что дождевые каплиинтенсивно размывают поверхность бетона.На чертеже изображено предлагаемоеустройство, разрез,Устройство для распыления водысодержит цилиндрическую емкостьдляводы со штуцером 2 подвода ноды, питатель в виде полого конического па-.трубка 3 и разбрыэгиватель, включающий закрепленный в приливах емкостинеподвижный диск 4 с распыпительными пластинами 5 и приводной диск б срасположенными на них отбрасывающимилопатками 7.40 по внутренним поверхностям патрубка 3 и выливается через пазы 1 б на приводной диск 6, разливается по нему, захватывается лопатками 7 и центробежной силой отбрасывается на распылительные пластины 5 неподнижногодиска 4....

Номер патента: 1504220

Опубликовано: 30.08.1989

Авторы: Донков, Ким, Лукин, Овсянников, Сальцын

МПК: C01F 7/04

Метки: качества, показателей, содобокситовой, спекания, шихты

...в текущий ипредыдущий моменты време- ни соответственно, 15отн. ед.;К (п),Уп) - соответственно каустический модуль и влажностьшихты на входе в усреднитель в предыдущий моментвремени, отн, ед.;д С -шаг решений уравнения динамики (длительность между текущим и предыдущим 25моментами времени), ч;Т(п) - постоянная времени усреднителя в предыдущиймомент времени, ч.По результатам периодического химического анализа адаптируют статистические коэффициенты в расчетныхформулах.8Производят очередной такт измерения плотностей ,(п"+1), у", (и +1)6 Ки )"(п+1) и ведут расчеты по томуже алгоритму:а) по формуле (4) вычисляют экспонент е-дс (ъ);б) по формуле (2) и (3) вычисляют,40 К 8(п +1) и И (и +1) для расчета по формулам (5) и (6) в следующем...

Номер патента: 1502669

Опубликовано: 23.08.1989

Авторы: Васютина, Ким, Селин

МПК: D01F 2/08

Метки: вискозного, волокна

...в мокромсостоянии 4,4 сН/текс, потерю прочности в мокром состоянии 357,П р и м е р 3, Приготавливаютвискозу, содержащую 7,47. альфа-целлюлозы, 6,37. гидроксида натрия и 2,07. отот массы альфа-целлюлозы алюмината нат-рия и имеющую зрелость 8,0 по хлориду натрия, При этом раствор алюмината натрия, взятый с Николаевскогоглиноземного завода и содержащий8,8 Х А 1(ОН)з и 14,77. БаОН, вводят на 25стадии растворения ксантогената целлюлозы,Вискозу формуют в осадительнуюванну состава, г/л: серная кислота115, сульфат натрия 2 80, сульфат алю.- 30миния 10, сульфат цинка 5,3, Темпераотура ванны 46 С. Свежесформованноеволокно вытягивают на 307 на воздухемежду галетами и на 307. в ппас гификационной ванне при 99 С, Скорость Формования 60...

Номер патента: 1502644

Опубликовано: 23.08.1989

Авторы: Агноков, Воробьева, Ежков, Ким, Синяшина, Степанов

МПК: C22B 34/34

Метки: вольфраммолибденовых, концентратов, переработки

...и содовом эквиваленте 2,7 в присутствии перкарбоната натрия при отношении перкарбоната натрия к соде в растворе 0,58-0,62, что ветствует тому, что часть соды, зответствующая 66-70% от стехиометрически необходимого на взаимодействие с ИО в концентрате заменена на перкарбонат натрия, В результате повышается степень извлечения вольфрама и молибдена до 99,9 и сокращается продолжительность процесса, 1 табл. следует, что для до иже мальной степени и ма и молибдена в раствор 66-70% соды от стехиомет обходимого количества на ствие с МО в концентрат на эквивалентное по соде перкарболита натрия, что ствует перкарбонатному м 0,62) При этом возможно цесс в одну1502 щелачивания. Добавление в раст;ор перкарбоната в количествах меньше 663 от СНК...

Номер патента: 1502408

Опубликовано: 23.08.1989

Автор: Ким

МПК: B29D 30/24

Метки: барабан, пневматических, покрышек, сборки, шин

...вобращены выступы 5 и 6,На валу 1 со стороны, к84обеспечивается свободное их движение,так как выступы 5 и 6 расположенына разных уровнях и имеют одностороннее соединение с выступами 9 и 10.Затем из покрышки вынимают сектора3, а затем сектора 4.При подготовке барабана к работеустановка и закрепление секторов 3и 4 на корпусе 2 производятся в обратном порядке. При этом условиемправильного и надежного закрепленияявляется совмещение боковой поверхности эксцентрика 14 с поверхностью6 среза 15, что предотвращает егоповорот при вращении барабана. Далеецикл повторяется. 150240 тировано приспособление для фиксации секторов 3 и 4, выполненное в виде фланцевого упора 11 и зажима 12. фланцевый упор 11 установлен на валу 1 с возможностью поворота и...

Номер патента: 1502378

Опубликовано: 23.08.1989

Авторы: Ким, Убогий

МПК: B29C 45/42

Метки: длинномерных, литьевая, полых, форма

...планки 3, в другой конец штанги прикреплен к траверсе 15, несущей пуансон 6, которыйоформляет внутреннюю полость иэделий 16.форма работает следующим образом,В раскрытом положении формы понаправляющим нижней планки 13 вводяткассету, включающую знак 10, опорнуюпланку 11 и прижимную планку 12,Знак10, как в данном случае, может оформлять резьбу в иэделии, а в другомслучае это может быть держатель арматуры. После установки кассеты формусмыкают. В процессе закрытия подвижная полуматрица 1 подходит к неподвижной 2, концы удлиненных рычагов 7,шарнирно закрепленные на полуматрицах, сходятся, а концы этих рычагов,закрепленные на кронштейнах 5 с помощью оси 9, опускаются вниз, увлекая эа собой через штангу 14 и траверсу 15 пуансон 6,В сомкнутом...

Номер патента: 1501178

Опубликовано: 15.08.1989

Авторы: Дунашев, Ким, Князев, Минаков, Сахно

МПК: H01B 17/26

Метки: изолятор, проходной

...проточку 8 в изоляционном теле 1 вставляют проклаД- ку 9 и металлическую центрирующуюФа шайбу 10. В трапецеидальную выемку 4 металлического стержня 3 запрессовы нается узел подсоединения 6 с трапецеидальной головкой 7. Одновременно с креплением колпака 2 производитсякрепление с помощью цементной связки фланца 11, В данном случае исклю- фф, чаются такие операции как герметиэа- д, ция входного отверстия, так как узел5 подсоединения, колпак 2 и токоведущий стержень 3 выполнены как единоецелое, и кернение, так как запрессовка узла 6 подсоединения в металличес15 1178 формула изобретения Составитель В.Трифоно1,Недолуженко Техред М,Ходанич Редакто Корректор Т.М Заказ 4881/51 Тира ВНИИПИ Государ".твенного комите 113035, Москва695 Подписноепо...
