Ким

Номер патента: 933010

Опубликовано: 07.06.1982

Авторы: Весманов, Камсюк, Ким, Лушниченко, Мацепуро, Рубацкий

МПК: A01B 31/00

Метки: выравниватель, почвы

...состоит из рамы 1, на которой закреплены расположенные под углом друг к другу пла, рующие рабочие органы 2, имеющие лемеха 3 и отвалы 4, а между ними установлены подрезающие ножи 5, над3 9330 верхним обрезом которых установлены метатели 6, имеющие наклонную ось 7 вращения под острым углом к горизонту по ходу агрегата. Сзади метателей 6 установлено ограждение 8 и прикатывающие катки 9 . Механизм регулирования наклона оси 7 метателя 6 выполнен в виде гидроцилиндра 10, а метатель закреплен на раме 1 посредством шарнира 11 и установлен на О плите 13 вместе с редуктором 14.Выравниватель почвы работает следующим образом.При движении лемеха 3 срезают слой почвы на установленной глубине, а 3 отвалы 4 сдвигают срезанную ножами 3 почву на...

Номер патента: 934540

Опубликовано: 07.06.1982

Авторы: Ким, Козловский, Кравченко

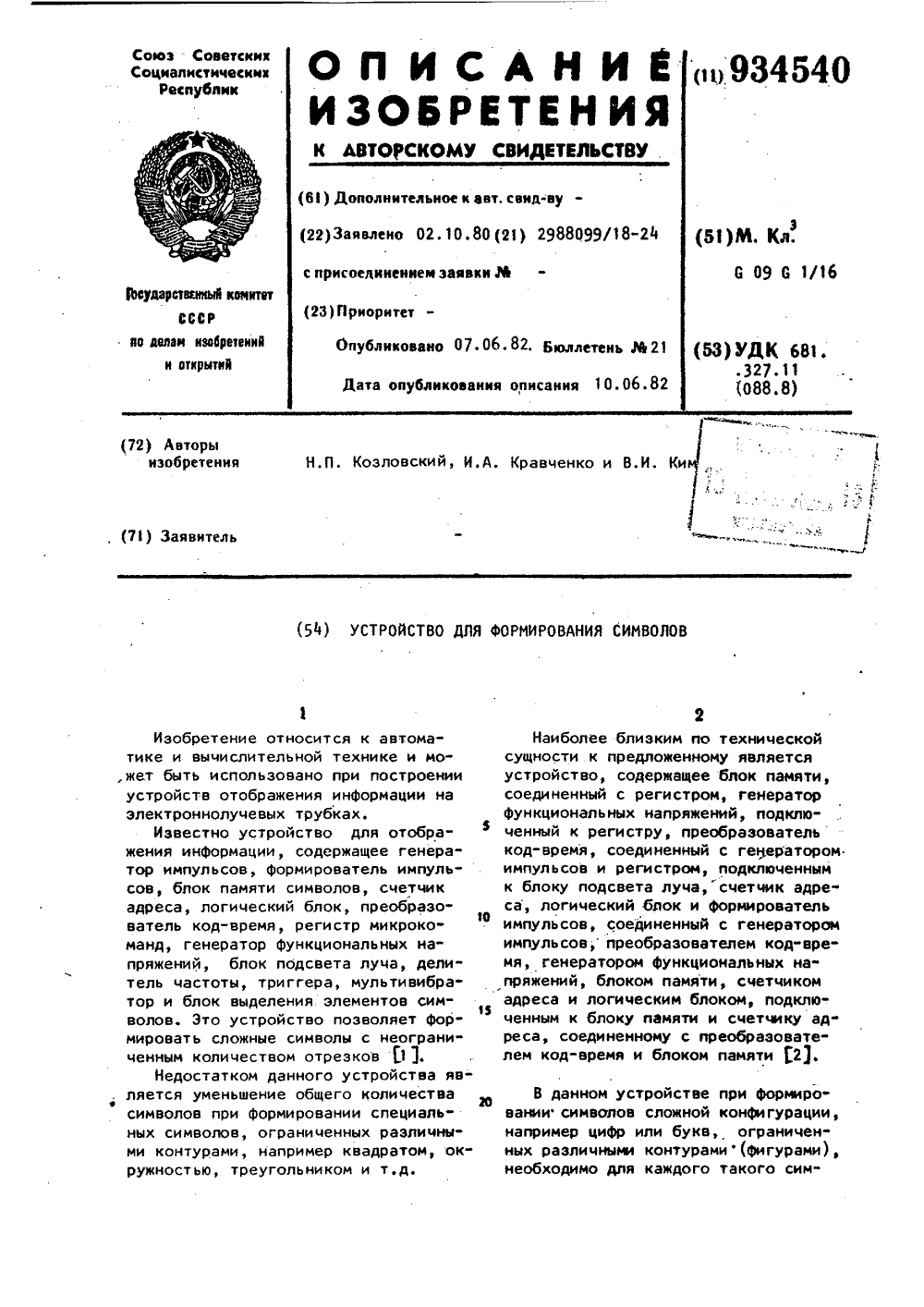

МПК: G09G 1/16

Метки: символов, формирования

...выходном регистре блока 3 памяти,В ыомент. времени Ф преобразователь 6 код-время формирует сигнал конца первого вектора символа, по которому код второго вектора с бло"7 9345 ка 3 памяти переписывается в регистр 7 микрокоманд и преобразователь 6 . код-время. Одновременно этим же сигналом код на выходе счетчика 4 ад" реса увеличивается еще на одну еди ницу. С этого момента времени генератор 8 Функциональных напряжений Формирует сигналы развертки второго вектора символа, а преобразователь 6 код-время определяет его длину. 30Аналогичным образом формируется код третьего вектора символа.В момент времени й блок 3 памя" ти формирует вь 1 ходное число, содержащее во всех разрядах нули. При этом 15 условии Формирователь 10 сброса по сигналу конца...

Номер патента: 934018

Опубликовано: 07.06.1982

Авторы: Ким, Майданюк, Марышев, Шин, Эм, Юсупбаев

МПК: E21D 1/03

Метки: агрегат, бурения, цилиндрических, шахт

...тем, чтов агрегате для бурения цилиндрических шахт направляющая труба выполнена с буртом, расположенным с возможностью взаимодействия с клиновидными кулачками, которые выполнены с пазами.На фиг. 1 изображен агрегат в закрытом и раскрытом состоянии; на фиг. 2 пример выполнения паза; на фиг. 3 - положение ролика и цапфы при подъеме бура.Устройство для бурения цилиндрических шахт содержит бур 1 с диаметрально раскрывающимися створками 2, направляющую трубу 3, на верхнем конце которой жестко закреплены две симметрично расположенные цапфы 4 ми бурт 5, механизм 6 Б складывания расширителей, шарнирносоединенный с неподвижным кольцом 7, удерживаемый от вращения на направляющей трубе 3 тросовыравнивателем 8, ролики 9, установленные на...

Номер патента: 933844

Опубликовано: 07.06.1982

Авторы: Бурутина, Ким, Майборода, Матвеев, Селин

МПК: D06M 5/16

Метки: ацетатного, волокна, омыления

...ч а ю 35щ и й с я тем, что обработку проводят раствором, содержащим дополнительно О, 1-1,6 вес.3 гидроокиси натрия,Источники информации,принятые во внимание при экспертизе1. Манкрифф Р.У. Химические волокна. М., "Легкая индустрия",1964,с. 207-210.2. Патент США У 2206946,кл, 8-130, опублик. 1940 (прототип). Составитель В. БольшуноваРедактор Л. Алексеенко Техред 3. фанта Корректор А. Гриценкоl Заказ 3877/13 Тираж 476 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,1 3 93вором фосфата натрия при повышеннойтемпературе, обработку проводят(40-48) 4-ным раствором фосфата натрия при 100-125 С.В обрабатывающий раствор...

Номер патента: 933835

Опубликовано: 07.06.1982

Авторы: Белоусов, Гайдуков, Ким, Мажирина, Майборода, Селин

МПК: D01F 2/08

Метки: вискозного, волокна, нити

...С 1 Н+ЯОН при температуре 48 С. Сформованное волокно вытягивают на 50/. Скорость формования 70 и/мин. Полученное волокно имеет прочность 28 гс/текс и удлинение 231. Потеря прочности в мокром состоянии 40. Воздух в зоне обслуживания содержит 1,2 мг/м сероуглерода, При Формовании волокна в ванне, не содержащей нафтенсульфокислот, воздух в зоне обслуживания содержит 15 мг/м сероуглерода.П р и м е р 3, Вискозу, содержа 35 щую 8,04 с -целлюлозы и 6,Я гидроокиси натрия и имеющую зрелость . 20 по хлориду аммония и вязкость 50 с, формуют через Фильеру с 25 отверстиями диаметром 0,065 мм в оса в дительную ванну, содержащую 100 кг/м серной кислоты, 100 кг/м сульфата 35 4алюминия, 40 кг/и 5 сульфата натрия и 8 кг/м 5 нафтенсульфокислот...

Номер патента: 931126

Опубликовано: 30.05.1982

Авторы: Ким, Сумцов, Шарипов

МПК: A01D 46/14

Метки: органов, привод, рабочих, хлопкоуборочной

...кинематически связан с вентилятором 2 пневмотранспортной системы,ведущими колесами машины 3 через ко 26 фробку 4 передачи, и имеет суммирующееустройство 5 с двумя входными валами6 и 7, оцин иэ которьж (6) связан свалом цвигателя 1, а другой (7) - свыходным валом коробки 4 перепдч, Связьвала 7 с выходным валом коробки 4передач может быть осуществлена,черезгицромотор 8 с гицронасосом 9, Входной вал 7 суммирующего устройствасвязан через шестерню 10 с вопилом 11,несущим сателлитные шестерни 12, находящиеся во внутреннем зацеплении ссуммирующей 13 и с солнечной 14 шестернями, причем шестерня 13 через выхопной вдл 15 связана с уборочными аппаратами 16,Привоп работает следующим образом.Крутящий момент от двигателя 1 передается через коробку...

Номер патента: 931124

Опубликовано: 30.05.1982

Авторы: Вершинников, Ким, Пулатов, Султанов, Утепов, Халилов, Хизкилов, Эм

МПК: A01C 7/16

Метки: аппарат, высевающий

...элементов на шайбах шнекав передней части бункера для семян; нафиг. 4 - то же, в задней части бункерадля семян.Высевающий аппарат содержит бункер1 для семян и установленный под нимдозатор, выполненный в виде шнеков ивзаимодействующих с ними поперечныхэлементов 2. Валы 3 шнеков выполненымногогранными, а их витки образованыэксцентрично установленными на валах 3шайбами 4, Концы каждого поперечногоэлемента 2 выполнены с вилками. Каждый поперечный элемент 2 установленна образующих витки шайбах 4 соседних,шнеков посредством размещенных междушайбами 4 ограничительных шайб б ивилок. Многогранные валы 3 шнековснабжены приводными звездочками 6 иустановлены в корпусе бункера 1 длясемян на подшипниках 7. Поперечныеэлементы 2 в...

Номер патента: 927867

Опубликовано: 15.05.1982

Авторы: Бурутина, Ким, Майборода, Селин

МПК: D01F 2/28

Метки: волокна, гидратцеллюлозного

...в 2 - 5 раз ацетатного волокна в растворах солей цри 100 - 130 С. При этом используют соли, имеющие высокую раство. римость, такне, каК ацетаты и нитраты натрия, З 0 кальция, магния, алюминия.При использовании ацетатного волокна, сформованного,мокрым способом, прочность гидратцеллюлозного волокна на 20 - 25% выше, чем в случае использования ацетатного волокна сформованного сухим способом. Это объяс.33 няется тем, что при сухом способе формования ацетатное волокно имеет механические дефекты возникающие при бурном, испарении растворителя.40П р и м е р 1, Ацетатное волокно, сформо. ванное сухим способом иимеющее прочность 10 гс(текс и удлинение 24%, омыляют.в водном растворе, содержащем 10% нефтяной суль. фокислоты при 90 С. Полученное...

Номер патента: 927786

Опубликовано: 15.05.1982

Авторы: Белоусова, Гаврилина, Еселев, Ким, Кузнецов, Соломатов, Строганов, Суров, Фиговский

МПК: C04B 41/28

Метки: бетонных, полов, устройства

...р и м е р 1. Покрытие полавыполняют из бетона "М 100" на известняковом щебне, через 4 сут покры- щтие шлифуют, высушивают и пропитывают 553-ным водным раствором эпоксидной диметилгидантоиновой смолы Состав, мас.ч Компоненты 1 Смола ЭДМГ Вода 7,56 УП/2 Аф.13,2 УП12,5 Глубина пропитки бетона зависитот его плотности, вязкости составаи температуры бетона. Минимальнаяглубина пропитки соответствует в примере 3 и составляет 2,8 мм, по дру-,гим примерам она составляет 3,3 и37 мм (примеры 2 и 1 соответственно).Данные сравнительных испытанийбетонных покрытий полов без пропитки, с пропиткой 70-85/-ным растворомв органическом растворителе полиизоцианата "К" и с пропиткой предложенным составом представлены втабл. 2 и свидетельствуют о существенном...

Номер патента: 926017

Опубликовано: 07.05.1982

Авторы: Аминов, Антонов, Калугин, Кандаков, Ким, Ломако, Миллер, Новогрудский, Пархачев, Прокофьев, Филиппов, Шилоносов, Шкляр

МПК: C21B 9/02

Метки: воздухонагреватель, доменных, печей

...с другим коллектором, например газовым, через отверстия 14, которые расположены на боковой стенке коллектора. Нижняя часть каналов 11 З служит копильником для склонившейся с купола кладки, Перекрытия 10 служат одновременно стабилизаторами воспламе 17 4нения и обеспечивают надежное зажигание газа на выходе из горелки.Выше горелок расположена форкамера15, выходящая в подкупольное пространство 16,В куполе имеется штуцер 17 горячегодутья, расположенный выше насадочнойгамеры 18. Внутренняя оболочка 7 изолирована от насадочной камеры футеровкой 19, что защищает ее от нагрева состороны насадки, от каналов внутренняяоболочка отделена кладкой 20.При работе воздухонагревателя в период нагрева гаэ и воздух через патрубки 1 и 2 подаются в...

Номер патента: 925666

Опубликовано: 07.05.1982

Авторы: Бекин, Гросс, Ким, Петерсон, Самохвалов

МПК: B29H 17/16

Метки: барабан, пневматических, покрышек, сборки, формования, шин

...не только от ходового винта, но и от любого другого привода, обеспечивающего его аксиальное перемещение. 3 925666приводного вала фланцах, и приводдля перемещения фланцев21,Недостатком этого барабана является сложность его конструкции,. большое число кольцевых цилиндров,смонтированных на приводному валуи являющихся приводом для фланцев,наличие конструктивных элементов,синхронизирующих работу кольцевыхцилиндров. Наличие такого количест- ова конструктивных элементов усложняет настройку и наладку барабана,усложняет его эксплуатацию,Целью изобретения является упрощение конструкции барабана.5Поставленная цель достигаетсятем, что в барабане для сборки иформования покрышек пневматическихшин, содержащем полый приводной валсо...

Номер патента: 923560

Опубликовано: 30.04.1982

Автор: Ким

МПК: A63B 21/12

Метки: спортсменов, тренировки

...состоит из основания, выполненного в виде горизонтальной 1 и соединенной с одной из ее сторон вертикальной 2 рам 3, и имеющего средство 4 для его фиксации на теле спортсмена, несутцее нагрузочные элементы 5 на конечности спортсмена, связанные с рамами 1 и 3 посредством фиксаторов 6, установленных с возможностью перемещения. При этом нагрузочные элементы 5 на конечности спортсмена выполнены в виде регулируемых по длине эластичных связей 7.Регулировка длины эластичкых связей 7 осуществляется посредством пружинных зажимов 8.Закрепив горизонтальную раму 1 на теле спортсмена, а регулируемые по длине эластичные связи 7 на конечноотях спортсмена, последний производит тренировку, в том числе и в движении фиксатора 6 можно установить в любом...

Номер патента: 923462

Опубликовано: 30.04.1982

Авторы: Вахин, Ким, Пак

МПК: A01G 25/02

Метки: водовыпуск, капельного, орошения

...установкойнеобходимо проверить на герметичность водовыпуски заполнить его водой, например, через левую трубку 3, вследствие чегодиафрагма растягивается и перемещается в правую сторону. После проверки и заполнения вода в гидроаккумуляторе находится под давлением,равным разнице силы деформации и силупругости эластичной трубки 11 ниппельного наконечника 9, под действием этой составляющей клапан 5 прижимается к седлу. В заполненном видеводовыпуск устанавливается сверху наоросительный трубопровод 13,Водовыпуск работает следующим об-.разом,Вода из напорного трубопроводапоступает в незаполненную полость че.рез правую трубку 4, так как леваятрубка 3 закрыта клапаном 5. Клапан6 при этом поднимается вверх, закрывая вход водоотводной трубки...

Номер патента: 921871

Опубликовано: 23.04.1982

Авторы: Балашов, Бекин, Гросс, Ким, Леднев, Петерсон, Симченко

МПК: B29H 17/16

Метки: барабан, пневматических, покрышек, сборки, шин

...конечном положениях, продольное сечение; на фиг. 2сечение А-А на фиг, 1.Барабан для сборки покрышек пневматических шин содержит полый приводной вал 1, внутри которого расположен ходовой винт 2 с гайкой 3. Полый вал 1 имеет диаметрально расположенные прорези, в которые своимивыступами входит гайка 3. На гайке 3жестко закреплена втулка 4, имеющаявозможность аксиально перемещатьсяотносительно вала 1 вместе с гайкой3. На полом валу 1 жестко закреплена втулка 5. К втулкам 4 и 5 крепится механизм для,радиального разведения секторов 6, выполненный ввиде системы перекрещивающихся и шарнирно связанных между собой системрычагов 7 и 8, Система рычагов 7 одними своими концами шарнирно связанас втулкой 5, а другими своими концами - с роликами 9,...

Номер патента: 920988

Опубликовано: 15.04.1982

Авторы: Калиниченко, Ким, Ройтман

МПК: H02M 5/10

Метки: делитель, индуктивный

...14 соединения экранов всех ком- ф ьутационных элементов, замыкающие контакты 15 основных коммутационных элементов 13, дополнительный источник 16 .удвоенного напряжения, выполненный в виде неинвертирующего высокочастот ного усилителя с коэффициентом усиления, равным двум, вход 17 и выход 18 дополнительного источника удвоенногонапряжения 16, замыкающие койтакты 19 и 20 второго вспомогательного ком мутационного элемента, .Индуктивный делитель напряжения работает следующим образом.Необходимым условием полной компен,сации (нейчрализации) паразитных емкос тей двухпозиционных реле 8-10 и 13 является синфазность выходного напряжения делителя Ои напряжения 20 поступающего на экраны этих реле с источника удвоенного напряжения 6 или16,Однако в...

Номер патента: 920987

Опубликовано: 15.04.1982

Авторы: Калиниченко, Ким, Крамнюк, Сухов

МПК: H02M 5/10

Метки: делитель, индуктивный

...2 оказыва:- ется подключенным к общей шине 18 входа делителя с помощью пареллельно включенных. коммутационного элемента 5 и замыкающего контакта 12. Вслед, ствие этого уменьшается общее сопретивление цепи, соединяюшей конец, 20 автотрансформатора 2 с общей шиной 18 входа делителя, и уменьшается падение ;напряжения (так называемое напряжение прямого прохождения, т,е. прохождение входного напряжения на выход делителя) на соединительных проводниках между общей шиной 18 входа делителя и концом 20 автотрансформатора 2, а значит повышается точность коэффициента деления делителя..Когда коммутационный элемент 6 окажется подключенным к первой (нижней) секции 24 автотрансформатора 2, включается нажимной выключатель 16, срабатывает реле...

Номер патента: 920486

Опубликовано: 15.04.1982

Авторы: Айвазов, Глазов, Ким, Павлова, Тимошенко, Штерн

МПК: G01N 25/16

Метки: коэффициента, линейного, расширения, термического

...последним элементомусилителя, Весы с усилителем изолироЗ 5ваны вакуумно плотно кожухом 11, в котором предусмотрена наружная регулировка противовесом,Весь объем подкожухом и внутри печи может быть вакуумирован, а при необходимости за 4 Ополнен инертной атмосферой.Устройство работает следующим образом (Фиг, 2),Вся конструкция весов с усилителем,нитями, ячейкой и контейнером Йредва 45рительно уравновешена, Дополнительная сила Р уравновешивает только весобразца. Вес образца приложен к точкам А и В нижней планки первой трапеции Г + Г ) = Р - вес образца.При нагревании образец расширяетсяв одну сторону, так как один конецего Фиксирован дном контейнера, вследствие чего смещается центр тяжести,образца. Истинное малое смещение центра тяжеСти...

Номер патента: 920335

Опубликовано: 15.04.1982

Авторы: Ким, Кочетов, Минин

МПК: F25B 49/00

Метки: группой, машин, холодильных

...а на выходах последнихкоманда на отключение насосов не формируется. Блоки 10 и 13 включают насосы и подают выходные сигналы навходы третьей схемы И 15. При наличиисигнала с выхода формирователя 1 на,входе третьей схемы И 15 с выхода 5ее подается сигнал на блок 5, который включает холодильную машину.Одновременно сигнал с выхода блока 5 25 30 3 40 50 поступает на вход блока. 6 защитыи при наличии сигналов с датчиков 7,.соответствующих нормальным значениямпараметров агрегатов холодильноймашины, на выходе блока 6 сигнал отсутствует, а на выходе блока 5 команда на отключение холодильной машиныне формируется,При отклонении от нормы параметроводного или обоих насосов на входыблока защиты от датчиков 7 поступаютсоответствующие сигналы,...

Номер патента: 920113

Опубликовано: 15.04.1982

Авторы: Безуглов, Безуглова, Горчаков, Им, Ким, Кунанбаев, Рущин, Шериев, Эпов

МПК: E02D 19/10

Метки: водосборника, шлама

...перед заборомшлама осуществляют его взмучнванне путем введения через слив водосборннкаподаваемой к водоструйному насосу воды.На чертеже изображено ус 1 ройство,реализующее предлагаемый способ.Устройство содержнт сливную задвижку 1, пульповод 2, водоструйный насос3 с всасывающим окном 4, размещенныйв изолированной камере 5, аварийную завижку 6, задвижку 7, размещенную нанапорном составе 8, водосборник 9, доэирующее приспособление 10 н грузовойскип 11.3 92011Очистка водосборника 9 производитсяследующим образом,Открытием задвижки 7 вода по напорному составу 8 подается к водоструйномунасосу 3, размещенному в камере 5, 3имеющей отметку ниже дна водосборника9. Если закрыть задвижку 1 то вода,заполнив пульповод 2, будет выходитьчерез...

Номер патента: 919988

Опубликовано: 15.04.1982

Авторы: Беленок, Ким, Когтев, Никандров, Сажин, Смирнов, Степанов

МПК: C01B 25/027

Метки: извлечения, фосфора, шламов

...Фосфора, Выделившийсяжелтый Фосфор отделяют на делительнойворонке. Вес выделившегосв фосфорасоставляет 16,2 ч г, Степень извлечения 953. Окисление фосФора отсутству,ет, остается 5 ФосФора в воднойсуспензии.ю Учитывая, что себестоимость обработки шлама с применением СгО 2 р/тфосфора, а себестоимость обработкишлама озоновоздушной смесью0,025 р/т .Фосфора, предлагаемый способ экономически целесообразен. Спо".соб позволяет перерабатывать богатыеФосфорные шламы (30-70 Фосфора) свысокой степенью его извлечения и по.лучать нетоксичные шламы. зформула изобретенияСпособ извлечения фосфора из шламов путем обработки шлама окислителем при температуре выше температурыплавления фосфора с последующим от" 4 О делением его отстаиванием, о т л иц а...

Номер патента: 869221

Опубликовано: 15.04.1982

Авторы: Белов, Берестова, Давидович, Ким, Красавин

МПК: C02F 1/52

Метки: веществ, взвешенных, вод, нефтепродуктов, сточных

...веществами - красками, смешивают с отходами, полученными при очистке кислых вод, которые предварительно обрабатывают серной кислотой в соотношении 1: 1,3. При этом соли металлов переходят в гидроокиси, сорбируя нефтепродукты и краски. Затем сточную воду отстаивают в отстойнике, откуда вы- ходит осветленная вода, а осадок самотеком перегружают в уплотнитель.Степень очистки осветленной воды удовлетворяет нормам, предусмотренным строительными нормами и правилами для сброса стоков в городскую канализацию или для повторного использования после .более глубокой очистки.Необходимая доза. реагента зависит от влажности осадка. Так, при влажности 80% расход реагента на один литр сбрасыПредложенныйП р и и е р 1: обрабатываемая...

Номер патента: 918701

Опубликовано: 07.04.1982

Авторы: Бобров, Ким, Кочетков

МПК: F24F 11/06

Метки: воздуха, кондиционирования

...1.6,Устройство работает следующим образом,Количества теплоносителя, поступающегов калорифер 1, регулируется клапаном 3по цепи:, исполнительный механизм 7 - преобразователь 9- датчик 11. При отклонениитемпературы за камерой 4 орошения ниже установленной клапан 3 движется на открытие,при отклонении выше установленной - назакрытие. При достаточно высокой темпера.туре наружного воздуха и полностью закры.том клапане 3 температура эа камерой 4орошения все равно может оказаться вышеустановленной, В этом случае но суммарно.му сигналу конечного выключателя исполнительного механизма 7 клапана 3 (закрыт) иот датчика 11 формируется сигнал "Летнийпериод", который воздействует на исполнительный механизм 14 источника тепла.Окончательная температура...

Номер патента: 917976

Опубликовано: 07.04.1982

Авторы: Доронин, Емельянов, Ким, Шерман

МПК: B23F 5/26

Метки: зубчатых, колес, нарезания, обкатными, резцами, цилиндрических

...длины зубьев, затем резцы перемещают вдоль линии зубьев с использо 5ванием возвратно-поступательногодвижения продольной подачи с пос"тоянной глубиной реза и его большемсечении.На чертеже показана схема нареза" Ония зубчатого колеса обкатными резцами в тот момент, когда врезание ужпроизошло.Согласно чертежу резцовая головка 1 и обрабатываемое колесо 2 рас"положены так, что обкатные резцы 3находятся в торцовой плоскости А-А,проходящей через середину зуба обрабатываемого колеса, Оставшийся припуск ч разделен на резы глубиной Д .Технология способа заключается вследующем. Цилиндрическое зубчатоекол и откатные резцы с использование диальной подачи сближают отнаФормула изобретения В. Слиткоанта К оставителехред 3 едактор Б. федото тор С, Щома...

Номер патента: 917725

Опубликовано: 07.04.1982

Авторы: Глинка, Ивтодий, Ким, Краля, Панов, Полуночев

МПК: A01B 43/00

Метки: камнеуборочная

...на тяжелых п,очвах и бившие камияйи сепарирузубом барабана и верхней кромкойпластин больше двойного максимального угла трения камня по стали,кроме того,.верхние концы пластинимеют утолщение.На фиг. 1 изображена предлагаемаякамнеуборочная машина, вид сбокутна фиг. 2 - то же, вид сверхут нафиг. 3 - разрез А-А на фиг. 1.Камяеуборочная машина имеет раму1 с барабанами 2, .транспортером 3и лемехом 4. Между барабанами 2 размещены ряды пластин 5. Угол аСмеждупередней кромкой зуба барабана 2 походу вращения барабана и его радиусом меньше или равен 10 . Угол /Ь,образованный зубом барабана 2 и верхней кромкой пластины 5, равен 50очто больше двойного максимальногоугла трения камней по стали,917725 формула изобретения ВНИИП Тираж Филиал П г. Ужгор...

Номер патента: 912645

Опубликовано: 15.03.1982

Авторы: Диаров, Калачева, Ким, Кирсанова, Тулешева, Утарбаев

МПК: C01D 5/00

Метки: калия, сульфата

...ираствор анализируют. Степень разложения по компонентам, : К 77, М92, Са 8,38. Из раствора разложения после;, упаривания отделяют гипс,затем фильтрат используют дЛя получения концентрата. Химический составконцентрата. вес.Ъ: К О 16,56,М О 17,75, ЯО 50,83,СаО 2,09, остальное - вода, который может перерабатываться, например, методом конверсии на бесхлорное удобрение.Результаты опытов представленыв табл.1. 45Из пРиведенных данных видно, чтоизменение условий влияет: на степень разложений шлама. Увеличениеконцентрации реагирующей смеси повышает извлечение полезных компонентов шлама. Так, если при действии1-ного реагента опыт 1) на шламстепень разложения, Ъ: Мр" 92,0,К 77,0, при действии 5-ного реагента, в раствор перешло, : Муф 96,0К...

Номер патента: 912070

Опубликовано: 15.03.1982

Авторы: Афонин, Горбов, Гурвич, Ким, Милюткин, Толстов

МПК: A01B 13/08

Метки: плуг

...ротационныйрыхлитель 4, Кроме того, плуг включаетопорное колесо 6 и механизм навески 7, аотвал 2 включает дополнительный верхнийлемех 8, который может переставлятьсяпо высоте в зависимости от мощностисолонцового и карбонатного слоев путемперемещения по стойке 9 отвала и крепления в определенном положении болтом 10.Плуг работает следующим образом,При движении в эаглубленном положениинижний лемех 3 вырезает почвенный пласт,который, поднимаясь на определенной высотеподреэается верхним лемехом 8 на два слоя,912070 3при этом нижний слой, представляющийсобой солонцовый и карбонатный слои поч.вы, проходит через вырез, образованный ниж.ним 3 и верхним 8 лемехами, крошится иинтенсивно перемешивается ротационным рыхли.телем 4, а верхний...

Номер патента: 911005

Опубликовано: 07.03.1982

Авторы: Афанасьев, Бергман, Ким, Чабан

МПК: E21B 10/60

Метки: буровая, коронка

...при бурении, открываются воздушным потоком от поверхности пазов. Далее воздуш" ный поток изменяет свое направление и, двигаясь от центра коронки вдоль 1 Ю ее режущих лезвий к периферии, очищает сами лезвия, а также обеспечивает полное удаление буровой мелочи из шпура.Коронка предлагаемой конструкции 1 О позволяет вести процесс бурения приинтенсивной очистке шпура от буровой мелочи, что обеспечивает увеличение скорости бурения не менее, чем на 4-Р,25 3 91 тых прослоек, характерных для условий вечномерзлых россыпных месторождений, в процессе бурения происходит "нарастание" отбитых частиц, содержащих эти компоненты, на лезвиях и в : пазах между ними, что приводит к постепенному перекрытию канала, служащего для подачи воздуха или жид" кости...

Номер патента: 909644

Опубликовано: 28.02.1982

Авторы: Калиниченко, Ким, Коновалов, Сухов

МПК: G01R 15/06

Метки: делитель, индуктивный

...5 подсоединены к отводам12 и 13 средней секции делительной обмотки 1 предыдущего автотрансформатора. Делитепьная обмотка 2 последующегоавтотрансформатора подсоединена к секционным отводам предыдущего автотрансформатора через спаренный коммутационный элемент 14. Двухпоэиционный переключатель 5 и спаренный коммутационный элемент 14 связаны с устройством15 управления. Резистор нагрузки 16подсоединен к одному из специальныхотводов последующего автотрансформатора с помощью коммутационного элемента 17.. Индуктивный депитель напряжения работает следующим образом,Пусть требуется изменить коэффициентделения предыдущего авч;отрансформатора1. Для этого с устройства 15 управления переипочателями индуктивного делителя поступает сигнал...

Номер патента: 907856

Опубликовано: 23.02.1982

Авторы: Ким, Рапопорт

МПК: H04L 27/12

Метки: каналов, модулятор, передачи, разделением, системы, частотным

...объединен со вторым выходом источника питания.На чертеже приведена электрическая принципиальная схема предлагаемого устройства.Модулятор для системы передачи с частотным разделением каналов содержит входной трансформатор 1, первый и второй транзисторы 2 и 3, выходной трансформатор 4, источник 5 модулирующего сигнала, источник 6 питания, источник 7 манипулирующего сигнала, первый и второй резисторы 8 и 9, дополнительные транзистор 10 и резисторы 11 и 12.Устройство работает следующим образом.В предлагаемом модуляторе ток источника 5 модулирующего сигнала обеспечивает бал ансную амплитудную модуляцию тока несущей частоты, а ток источника 7 манипулирующего сигнала - его манипуляцию При отсутствии тока источника 7 манипулирующего сигнала...

Номер патента: 906839

Опубликовано: 23.02.1982

Авторы: Ким, Киселев, Крутилин, Овсянников, Ромашин, Скуров, Тверезый

МПК: B65G 19/22, B65G 21/20, E21F 13/08 ...

Метки: горизонтально-замкнутый, конвейер, скребковый

...двух сторон относительно горизонтальной цаправляюшей рядами катков, установленных на вертикальных осях с возможностью взаимодействия с верхней и нижней цепями, при этом отклоняющий роликна криволинейном участке холостой ветви1 фустановлен на рештаке с возможностьювзаимодействия со скребками.Кроме того, ролик может быть выполненв Виде диска.На фиг. 1 изображен горизонтально замкнутый скребковый конвейер, общий вид вплане; на фиг. 2 - разрез А - А на фиг. 1:,на фиг. 3 - то же, ролик холостой ветвивыполнен в виде диска; на фиг. 4 - вид Бна фиг. 3,Конвейер содержит приводныеи обводные 2 звездочки, рабочую 3 и холостую 4ветви, а также тяговый орган из верхней 5и нижней 6 тяговых цепей с рабочимии холостыми 8 ветвями, замкнутыми...
