Харченко
Способ борьбы с дрейсеной в напорных оросительных системах
Номер патента: 615908
Опубликовано: 25.07.1978
Авторы: Набока, Харченко, Шевцова
МПК: A01N 23/00
Метки: борьбы, дрейсеной, напорных, оросительных, системах
...70-80 мг, и держивают систему с растворомот до шести дней. П р и м е р . В напорные труба воды с диаметром труб 300-600 мм сонской оросительной системы зака- чивали аммиачную селитру с исходной концентрацйей 400 мг/л при 22 С, что бы на выходе трубопровода концентрация раствора составляла 75 мг/л, и всю систему перекрывали на 5 дней. За зто время наступала гибель д ны и она отрывалась от поверхн трубопроводов. После обработки му промывали водой, а промывные вместе с отмершиЬи ьюллюскаии в кали в сброс оросительной системы.Для обработки участка трубопровода длиной 3,5 км при диаметре труб 300-. 600 мм расход аммиачной селитры (технической) составил 350 кг.В зависимости от численности и ин" тенсивности роста дрейсены обработку...
Способ получения моносульфонилтиомочевин
Номер патента: 615065
Опубликовано: 15.07.1978
Авторы: Бородавко, Гонтарь, Дружинина, Кремлев, Мартюшенко, Харченко
МПК: C07C 157/05
Метки: моносульфонилтиомочевин
...едкого натра в 30 мл диметилформвмидв в бО течение 15 мин прибавляют 4,631 г(0,025 смоль), с(, -нафилизотиоцианата,Перемешивание продолжают в течениепоследующих 15 мин до исчезновениящелочной среды по фенолфгалеиновойбумажке (к этому времени реакционнаямасса становится гомогенной), затемвыливают при перемешиввнии в 100 млледянойводы, Выпавший осадок отфильтровывают, промывают водой до отсутствиямути в, пробе фильтрата при подкислениисоляной кислотой, После сушки получают0,2 г вещества , не дающего депрессиитемпературы плавления с сС -нвфтилизотиоцивнвтом,Фильтрвт и.промывные воды объединяют и при наружном охлаждении ледяной водой и перемешиввнии подкисляют 2 Йсоляной кислотой до рН, Выпавшийосадок отфильтровывают, промывают холодной...
Хирургический аппарат для сшивания тканей
Номер патента: 613754
Опубликовано: 05.07.1978
Авторы: Капитанов, Колесников, Колосова, Харченко
МПК: A61B 17/11
Метки: аппарат, сшивания, тканей, хирургический
...14, с которой взаимодействует кольцо 13.На съемной каретке 4 смонтировано блокирующее устройство, выполненное в виде фигурного рычага 15, на котором (фиг, 5) по.средством винта 16 (фиг. 2) закреплен су. 15харь 17. Фигурный рычаг 15 взаимодействуетс пружиной 18 (фиг, 3, 5), закрепленной накаретке 4. Сухарь 17 является стопором длярычага 8 привода толкателя 7, Иглообразныематрицы 3 установлецы на браншах 1 в от.верстиях 19 и закреплены гайками 20 (фиг. 2),Для осуществления сшивания костей разнойтолщины на бранше может быть сделано несколькоотверстий 19, или предусмотрен комплект иглообразных матриц 3 разной длины.На браншах 1 выполнены выступы 21 2(фиг. 4), а на каретке 4 соответственно захваты 22 (фиг. 3) для установки и съема карет.ки...
Вясячее покрытие
Номер патента: 613047
Опубликовано: 30.06.1978
Авторы: Козодой, Харченко
МПК: E04B 7/14
...значительные пх пролеты, что приводит к повышенному расходу материалов,Целью изобретения является уменьшение10 расхода материалов па балочные элементы исокращение их типоразмеров,Это достигается тем, что предлагаемое покрытие снабжено внутренним опорным контуром, соединенным дополнительными ванта 15 мп-оттяжками с углами наружного опорногоконтура и точкой пересечения диагональныхвант, причем балочные элементы оперты наьнутреннпй опорный контур в местах крепления к нему вантов-оттяжек.На фиг. 1 изображено предлагаемое покрытие в плане; на фиг. 2 - разрез по А - А нафиг. 1.Покрытие включает наружный опорныйконтур 1, закрепленные в его углах диагональные элементы 2, балочные элементы 3кровли, опертые одним концом на опорныйконтур, а другим...
Способ очистки сит в экстракционных аппаратах
Номер патента: 612960
Опубликовано: 30.06.1978
Авторы: Кортышкин, Лысиков, Семерик, Усатый, Финаев, Харченко, Шапран
МПК: C13D 1/10
Метки: аппаратах, сит, экстракционных
...6,0+7,0 6,3 74 0,214 1,14 Т ри остановкидля продувкисита из-зазабивания 0,00149 18 7,4 70 - 72 6,4+7,2 6,0 74 0,235 С помощью поршневого пульса- тора 1,25 24 7,5 Остановокне было 0,00163 свекловичной стружки к ситовой перегородке, При достижении максимальной амплитуды (т. е. подъема стружек и мезги из отверстий ситового пояса на максимальную высоту) жидкую фазу приводят в поперечное колебательное движение с частотой 3 - 5 Гц и амплитудой 2 - 4 мм, сдвигая тем самым поднятую мезгу и стружку и освобождая живое сечение ситовой перегородки для прохождения жидкой фазы. Пульсация жидкой фазы производится непрерывно при непрерывной откачке сока и выгрузке жома из экстракционного аппарата.П р и м е р. В экстракционный аппарат подают...
Устройство для определения скорости двигателя в электроприводе с двухзонным регулированием
Номер патента: 612370
Опубликовано: 25.06.1978
Авторы: Брунштейн, Вайнштейн, Зильберблат, Квятковский, Харченко, Шамрай
МПК: H02P 5/00
Метки: двигателя, двухзонным, регулированием, скорости, электроприводе
...изобретенияувеличение надежности и точности измерения скорости.Эта цепь достигается тем, что в уст ройство, содержащее датчик ЭЙС двигателя, датчик тока возбуждения и посюдовательно соединенйый с ним нелинейный преобразователь, введены подключенный первым входом к выходу нелинейного преобразователя пропорциональный усилитель с двумя входа ми, второй вход которого соединен. с источ Ником постоянного напряжеМи, суммирую щий усилитель, ва ключевык элемента, ин вертор знака и два, диода, причем выход пропорциональногр усилителя подключен к входу суммирующего усилителя через пер вый ключевой эюмент и через посюдова пельно соединенные инвертор знака и вто рой ключевой эюмент, а выход датчика ЭЙС двигателя подключен к маоду суммируепеце612370...
Затвор быстрооткрываемой крышки
Номер патента: 611061
Опубликовано: 15.06.1978
Авторы: Гнилицкий, Гоцуцов, Завертайло, Левчук, Малец, Мироненко, Полторак, Радзивилов, Серый, Торгашев, Харченко, Шуцкий
МПК: F16J 13/08
Метки: быстрооткрываемой, затвор, крышки
...- крышка с кольрыто"; нв фиг, 4 и 5- пения.пругое кольцо 1 С -об шее разновысойие паполки, большая из постоянном контакте с и меньшая - с фланПри совмещении крышки 3 с фданцем 4 корпуса 5 (см, фиг. 3) и повороте рукоятки 14 по часовой стрелке на олредеденный угол кольцо 1 год действием звеньев 11 и 13 поворачиваетсн5 вокруг вала О и смещается с помощью звена 8. Конец кольца 1, соединенный с звеном 8, сначада фаской 6, затем попкой ох ватыввет фданец 4 корпуса 5, йадьнейший поворот рукоятки 14 приводит к пеоемеше 10 нию конца кодьца, Соединенного со звеньями 11 и 13, относительноконца кольца, соединенного со звеном 8, Полки кодьца постепенно охватывают фданцы 2 и 4 по периметру оболочки.5центрирование кольца 1 в положении от крыто...
Способ получения перфторциклогексена
Номер патента: 609748
Опубликовано: 05.06.1978
Авторы: Немиров, Соколова, Удодова, Харченко, Шайдуров, Щербакова
МПК: C07C 17/363, C07C 23/10
Метки: перфторциклогексена
...Ужгород, ул. Проектная, 4 Процесс проволят при атмосферном давлении.Предлагаемым способом получают пер-, Фторциклогексен с высоким выходом (90-95) без примеси побочных водороцролержащих соединений, что позволяет легко вылелить целевой продукт обычными способами, например ректификацией. П р и м е р 1. Продукты злектрохимического Фторирования диметилфталата, содержащие 82 Фторангидрида перФторциклогексанкарбоновой кислоты и18 смеси насыщенных перфторуглеродовдоэатором подают в никелевую трубкугс злектрообогревом. Трубку заполняют (насадкой иэ никелевых спиралей, Температура в реакционной зоне 460 С. Продукты пиролиза конденсируют н .системе ловушек, охлаждаемых водой и смесью ацетона с твердой углекислотой, 20и анализируют методами...
Многошпиндельная сверлильная головка
Номер патента: 608619
Опубликовано: 30.05.1978
Авторы: Гимпель, Демидов, Пришвин, Харченко, Шестаков, Шибаев
МПК: B23B 47/26
Метки: головка, многошпиндельная, сверлильная
...рамы, настроенной на обработку детали, производится следующим образом,Многошпиндельная рама 5 своими пазами а вдвигается по направляющим планкам 7 корпуса 4 многошпиндельной головки, производится ее фиксирование путем ввода фиксато3ров 9 в фиксаторные втулки 10 многошпиндельной рамы и ее закрепление зажимами 8.Затем производится установка и зацепление съемных карданных валиков 3. Головка готова к работе. Съем многошпиндельной рамы 5 производится в порядке, обратно описанному выше.Замена сменного многошпиндельного узла в виде многошпиндельной плиты с фиксированными (нерегулируемыми) расстояниями между шпинделями на многошпиндельный сменный узел в виде рамы с регулируемыми расстояниями между шпинделями позволяет расширить...
Взрывобезопасное комплектное распределительное устройство
Номер патента: 604067
Опубликовано: 25.04.1978
Авторы: Житников, Камшицкий, Лях, Петриченко, Харченко
МПК: H02B 13/00
Метки: взрывобезопасное, комплектное, распределительное
...плоскостью отсека. Оси патрубков расположены под острым углом к вертикальнойплоскости, вводные и выводные пятрубкинаходятсяпо обе стороны от вертикальнойплокости отсека.Разделение устройства на отдельные (несообщающиеся) отсеки делают его конструкцию технологической, удобной в эксплуатации и транспортйровании. Устройство в зависимости от числа главных двигателей механизма может состоять из двух или большего числа отсеков, представляющих собойсварную конструкцию иэ листовой стали. Отсеки в зависимости от двигателей механизма, которые они питают электроэнергией,делятся на главные и вспомогательные.На фиг. 1 изображено предлагаемое35устройство, вид сверху; на фиг, 2 - то же,общий вид; на фиг, 3 - разрез А-А на фиг,2.Устройство (фиг, 1)...
Устройство для контроля работы портальных кранов
Номер патента: 602974
Опубликовано: 15.04.1978
Авторы: Жогов, Попков, Сотников, Харченко, Чурсин
МПК: G07C 5/10
Метки: кранов, портальных, работы
...на один из входов блока управпения 4. При включении второй ступени разгона электродвигателя механизма подъема портапьного крана датчика подь ема 5 с помощью машинного репе времени вырабатывает сигнал, который поступает на вход блока задержки 6, где еше дополнительно задерживается иа время переходного процесса эпектродвигателя, искпючающего 50 динамические рывки механизма подъема портального крана и таким образом, добиваются чтобы измерение поднимаемой массы груза происходипо в момент достижения скорости подъема постоянного значения. МСигнал с выхода.блока задержки поступает на входы бпока управления 4, который дает разрешение на фиксацию поднятого гру. эа беэ остановки работы портального крана. Бпок сравнения позволяет разпичать...
Способ и установка для изготовления легких заполнителей из шлаковых расплавов
Номер патента: 601247
Опубликовано: 05.04.1978
Авторы: Брызгунов, Синицын, Фельдшон, Харченко, Шокул
МПК: C04B 5/04
Метки: заполнителей, легких, расплавов, шлаковых
...предлагаемого спо соба, вид спереди; на фиг. 2 - то же, вид сверху; на фиг. 3 - видА фиг. 1.Установка для производства легких заполнителей из шлаковых расплавов состоит из воронки 1, верхнего желоба 2 с экраном 3 и нижнего желоба 4. На желобах 2 и 4 смонтированы гидромониторные насадки 5. К по- дине нижнего желоба 4,посредством шарнира 6 подвешен отражающий лоток 7. Лоток 7 посредством шарнира 8 несет воздушные сопла 9 и водяные сопла 10.Под нижней кромкой отражающего лотка 7 расположен склиз 11.Шлаковый расплав из печи или из прибора транспорта сливается через воронку 1 в 35 желоб 2. Струями воды из гидромониторной насадки 5 шлаковый расплав диспергируется, охлаждается, поризуется, разгоняется и набрасывается на экран д. С...
Способ управления скоростным режимом валков реверсивной прокаткой клети
Номер патента: 599864
Опубликовано: 30.03.1978
Авторы: Барбаров, Савранский, Седов, Ткалич, Фурман, Харченко, Хуторянский
МПК: B21B 1/22
Метки: валков, клети, прокаткой, реверсивной, режимом, скоростным
...по известному способу прокатки на реверсивных станах заключается в том, что для создания масляной пленки между втулкой и цапфой подшипника до захвата металла валками необходимо выполнить поворот последних на заданный угол. Для чего валки разгоняют до скорости захвата и при этой скорости вращают до поворота на этот угол 111.1-1 едостатком известного способа управления является потеря производительности за счет длительной паузы между пропусками, которая определяется временем поворота валка на заданный уго 1,Цель изобретения - ускорение выхода валков на рабочий режим,достигается тем, что разгон валков с отом на нужный угол осуществляют до сти, большей скорости захвата, с после- и замедлением валков до рабочей скозахвата.рость гг...
Устройство для определения следов масла в газе
Номер патента: 599193
Опубликовано: 25.03.1978
Авторы: Выгодский, Линецкий, Райскин, Харченко
МПК: G01N 7/04
...выдаеткоманду на перекрытие вентилей 2, 6,8, отключение холодильника 20 и включение подогревателя 19 в пробоотборнике 7, открытие вентиля 11. Вследствие подогрева четыреххлористого углерода в пробоотборнике 7 начинаетсяего испарение и поступление паров че"рез вентиль 11 в холодильник-конденсатор 10, где пары СС конденсируются,превращаясь в жидкость, оседающую надве емкости.По истечении заданного времени Т 2по команде программно-временного блока 21 вентиль 11 перерываеся и открывается вентиль 17 в пробоотг7 подогрев отключается и включаетсяохлаждение,Через вентиль 17 остаток жидкогочетыреххлористого углерода, насыщенного маслом, сливается в индикатор12 на стекло 14, растекаясь по поверхности. Здесь, при постоянном подогреве, происходит...
Устройство для нагрева трубчатых изделий
Номер патента: 598761
Опубликовано: 25.03.1978
Авторы: Богуславский, Вишневский, Жеребчевский, Нечаев, Ратнер, Семашко, Слуцкий, Харченко
МПК: B29C 35/02, B29C 53/56, B29C 53/84 ...
...приводное устройство подвижных боковых секций,Устройство для нагрева трубчатых изделий состоит из направляющей 1 на колоннах 2, подвижной каретки 3, привода каретки 4, секционной гирлянды с нагревателями 5, гибких подвесок б, приводных устройств 7 подвесок боковых частей, Средняя часть 8 гирлянды прикреплена неподвижно к каретке 3.Х каретка 3 при помощи кронштейнов9 (Фиг.2) прикреплена неподвижнаясредняя часть электрогирлянды 8.С неподвижной средней частью гирлянды 8 шарнирами 10 (см.Фиг.3 н 4)связаны боковые подвижные части гирлянды 5. Неподвижные части гирлянд 5при помощи гибкой подвески 6 (см,фиг,2 и 4) связаны с барабаном приводногеустройства 7,При движении каретки прн переналадке устройства для обработки изделия,например, с...
Затвор быстрооткрываемой крышки
Номер патента: 595567
Опубликовано: 28.02.1978
Авторы: Гнилицкий, Левчук, Мироненко, Полторак, Радзивилов, Серый, Харченко, Шуцкий
МПК: F16J 13/08
Метки: быстрооткрываемой, затвор, крышки
...и находятся в постоянном контакте с флан цем 1 О крышки 8, а полки 7 вблизи этих жеосей 9 имеют фаски 11. В прямоугольном рыаге " фаска 11 вПО,яется также на полке 7 в зоне прямого угла. Рычаг 1 соединен с рычагами 2 с помощью валиков 12 и звеньев 13, а рычаг 3 - с рычагом 4 шарнирно с помощью валиков 12, Рычаги 2, 3 и 5 шарнирно соединены с помощью валиков 12, звеньев 14, осей 15 с рамками 16, скользящими в направляющих 17 крышки 8.Рамки 16 приводятся в движение эксцентрическими дисками 18, жестко соединенными с валом 19, имеющим рукоятку 20. Для ограничения движения рычагов служат валики 21, закреплсьпые и крышке 8.Затвор работает следующим образом.Прп совмсщенш; крышки 8 с корпусом 22(сх. фиг, 2 и 3) и повороте рукоятки 20...
Полировально-шлифовальная паста
Номер патента: 595353
Опубликовано: 28.02.1978
Авторы: Андрющенко, Марченко, Харченко, Якименко
МПК: C09G 1/02
Метки: паста, полировально-шлифовальная
...М 5)Кубический нитрид бора с размером зерна 28 - 40 мкм (микропорошок М 40) Каолин обогащенныйПолиэтиленгликольАлкилоламид (моноэтаноламид фракции Алкилоламид (моноэтаноламид фракции Алкилоламид (моноэтаноламид фракции Алкилоламид (моноэтаноламид фракцииС - Сд,)Смесь полиэтиленгликолевых эфиров высших жирных спиртов (препарат ОС - 20) Алкплсу льфоуреид (фракция Сдо - Сдз) Ллкплсульфоурепд (фракция Сд 4 - Сд) Алкилсульфоурепд (фракция Сд, - С,) Смесь полиэтиленгликолевыхэфиров высших жирныхспиртов (препарат ОС) 4 - 9Алкплоламид или алкилсульфоуреид 8 - 18Пасту готовят следующим образом, В металлической или керамической емкости при соответствующей температуре расплавляют расчетное количество полиэтиленгликоля. После полного...
Центральный корпус центробежного вентилятора
Номер патента: 591620
Опубликовано: 05.02.1978
Авторы: Вахвахов, Пухлий, Харченко, Хвощевский
МПК: F04D 29/42
Метки: вентилятора, корпус, центральный, центробежного
...такая конструкция корпуса вентилятора позволяет снизить уровень шума его дискретных компонентов, но почти не влияет на так называемый широкополосный шум, 20 играющий основную роль в спектре излучения, а также не может быть реализована в вентиляторах с широким рабочим колесом.Целью изобретения является снижение уровня шума в широком диапазоне звуковых частот.25 Указанная цель достигается тем, что отсекатель выполнен в виде гребенки, лепестки которой отогнуты поочередно в разные стороны. На фиг. 1 схематически изображен вентилятор; на фиг. 2 - то же, вид сбоку.Корпус 1 центробежного вентилятора содержит установленный на выходе воздушного потока отсекатель 2, выполненный в виде гребенки, лепестки 3 которой отогнуты. поочередно в разные...
Устройство ударного действия
Номер патента: 590439
Опубликовано: 30.01.1978
Авторы: Бойко, Кадыров, Лабутин, Магавин, Маттис, Овчаров, Федулов, Харченко
МПК: E02F 9/22, E21C 37/00
...цгым ир)сиди)Олярно к 35)бО)О.Устройство содержит отвал 1, боек 2, которые вместе ооразуют ударный меканизм, устройство распределения эиергоносгггсля 3, автомат:)апуска 4, ги)зволяющий запускать ударное устройство в работу только нри Воздействии на рабочий инструмент 5 усилия заданной величины, итрубок 6, подводящий энергоггоситсль.,еканис изменения направления ударного импульса крепится к уларному устройству и выполнен из изогнутого пгдроцилицдра 7 и дву; поршней, один из которьг): является поршцем-прцемциком удара 8, а другой - поршцем-ударнико)я 9, при этом поршни установлены под острым уггго,",1 друг к другу с Возможностью взаимодействия соответственно с ударным торцом бойка 2 ударного ме.(а)3)зма и с .(Востовико) рабочего...
Теплообменная поверхность
Номер патента: 589532
Опубликовано: 25.01.1978
Авторы: Анипко, Божинский, Дедусенко, Куликов, Сазонов, Харченко
МПК: F28F 1/24
Метки: поверхность, теплообменная
...отдает или ет тепло. В образованные пластинением каналы подают воздух, котоственно нагревается или охлаждает е тепловлажностной обработки возность орошают с помощью форсуяемой влагой. И процеспоступает твоспринимаО чатым оребррый соответся. В режимдуха поверхнок распыл Цель изобретениябмена и снижение гения. нтенсификация тепловлического сопротивемом устройстве оребжелобов, смещенных лшага и обращенных ороны,ормула изобретения Для этого в предлаг рение выполнено в вид в смежных рядах на п вогнутостью в разные ст енная поверхность, например, диционирования воздуха, содероженные параллельными рядами чным пластинчатым оребрением, тем, что, с целью интенсификана и снижения гидравлического оребрение выполнено в виде енных в смежных рядах...
Агрегат для выемки угля
Номер патента: 588385
Опубликовано: 15.01.1978
Авторы: Гурин, Мищенко, Потураев, Харченко, Шуляк
МПК: E21D 23/00
...балке 1, а с другой - с боковой стенкой 10 основания 7. Со стенкой 10 шарнпрамп 11 соединено за вал.пос ограждение 12, скрепленное осью 13с верхняком 14, поддерживаемым шарнирным узлом 15 рычага 16, снабженного опорной поверхностью 17 и имеющего вращательную пару 18 со стенками 10,Между рычагом 16 и завальным ограждением 12 установлены пневмобаллоны 19.В первоначальном положении направляющая балка находится на почве пласта и все баллоны секций загружены постоянным давлением, После снятия стружки угля стругом у почвы пласта создают перепад давлений сжатого воздуха в баллонах 5 до тех пор, пока направляющая балка со стругом не поднимутся на следующую ступень вверх по мощности пласта, и снимают стружку угля по всей длине лавы. Когда...
Устройство блокировки кнопки коммутационного аппарата с блокировочным разъединителем
Номер патента: 586506
Опубликовано: 30.12.1977
Авторы: Завертайло, Иващенко, Радзивалов, Серый, Харченко, Яманов
МПК: H01H 9/22
Метки: аппарата, блокировки, блокировочным, кнопки, коммутационного, разъединителем
...установленным с возможностью взаимодействия с дополнительными пазами. При быстром перемещении приводного элемента контакт кнопки Стоп размыкается, а дополнительный упор входит в дополнительный паз кулачка, не давая возможности резкого поворота кулачка. При снятии усилия с приводного элемента последний под действием возвратной пружины5 10 15 20 25 30 35 выводит дополнительный упор из паза кулачка, после чего возможен поворот его и, следовательно, переключение разъединителя, Этим достигается опережающее отключение нагрузки коммутационным аппаратом,На фиг. 1 показано устройство блокировки кнопки Стоп в исходном положении (контакты кнопки Стоп замкнуты, положение рукоятки блокировочного разъединителя соответствует замкнутому состоянию...
Способ получения фторалкиловых эфиров арилсульфокислот
Номер патента: 585158
Опубликовано: 25.12.1977
Авторы: Бахмутов, Белогай, Мартынова, Харченко, Ьно
МПК: C07C 143/68
Метки: арилсульфокислот, фторалкиловых, эфиров
...общей формулы т ,. аснованйые .на вза-. имодействии полиФторированных спиртов с арилсульфохлоридами при повышенных температурах в присутствии аК." цепторов хлористого водорода - органических оснований или гидроокисей щ 6 лочных металлов.Так для получения фторированного эфира пара-толуолсульфокислоты, в раствор фторированного спирта в пири- дине дозируют избыток пара-толуолсульфохлорида и выдерживают 12 ч. Затем реакционную смесь обрабатывают Процесс ведут 19 ч, затем смесьнейтрализуют, удаляют воду азеотропной перегонкой с толуолом, фильтруюти выделяют из фильтрата целевой продукт с выходом 79-92 (2 .25 Однако этот способ длителен и сложен.Целью изобретения является упрощение технологического процесса получения фторалкиловых эфиров арил...
Индукционный дифференциальный датчик положения свариваемого стыка
Номер патента: 585001
Опубликовано: 25.12.1977
Авторы: Алилуев, Васильев, Гребенюк, Закс, Сливец, Харченко, Цыганков
МПК: B23K 9/10
Метки: датчик, дифференциальный, индукционный, положения, свариваемого, стыка
...цилиндрический сердечник 1,;катушку индуктивности 2 и снабжен изолированным проводником 3, подключенным к генеО ратору 4 переменного тока, при этом проводникпредназначен для укладки между кромкамисвариваемых деталей 5 и 6,Датчик работает следующим образом,Переменный ток от генератора 4 протекаетпо проводнику 3 и создает вокруг него переменное электромагнитное поле. Частота тока равнасобственной частоте катушки индуктивности.Магнитная составляющая цоля замыкается через сердечник 1.В положении, когда ось сердечника 1 катушки индуктивности 2 совпадает с максимумом выпученности магнитного потока, возбуждаемого переменным током, проходящим попроводнику 3, уложснному между кромкамисвариваемых деталей, индуктируемая в катушке 2 ЭДС...
Огнеупорный бетон
Номер патента: 583986
Опубликовано: 15.12.1977
Авторы: Выдра, Гладкова, Кириченко, Кудрин, Лукьянов, Минаев, Тетерядченко, Тимофеев, Харченко
МПК: C04B 19/04
Метки: бетон, огнеупорный
...динасокварцитовых безобжиговых блоков и панелей для футеровки опорных стен, нагревательных,колодцев, а также дру гих тепловых агрегатов.Известна бетонная смесь, включающая в качестве плавня буру и корунд 1.Недостатком ее является низкая шлакоустойчивость.10Наиболее близким по технической сущности и достигаемому эффекту к изобретению является огнеупорный бетон, включающий жидкое стекло, кремнефтористый натрий, кварцит и динас 2.15Недостатки его - низкая термическая стойкость и шлакоустойчивость.С целью повышения термической стойкости и шлакоустойчивости предлагаемый огнеупорный бетон, включающий жидкое стекло, 20 кремнефтористый натрий, кварцит и динас, дополнительно содержит железную окалину и буру при следующем соотношении...

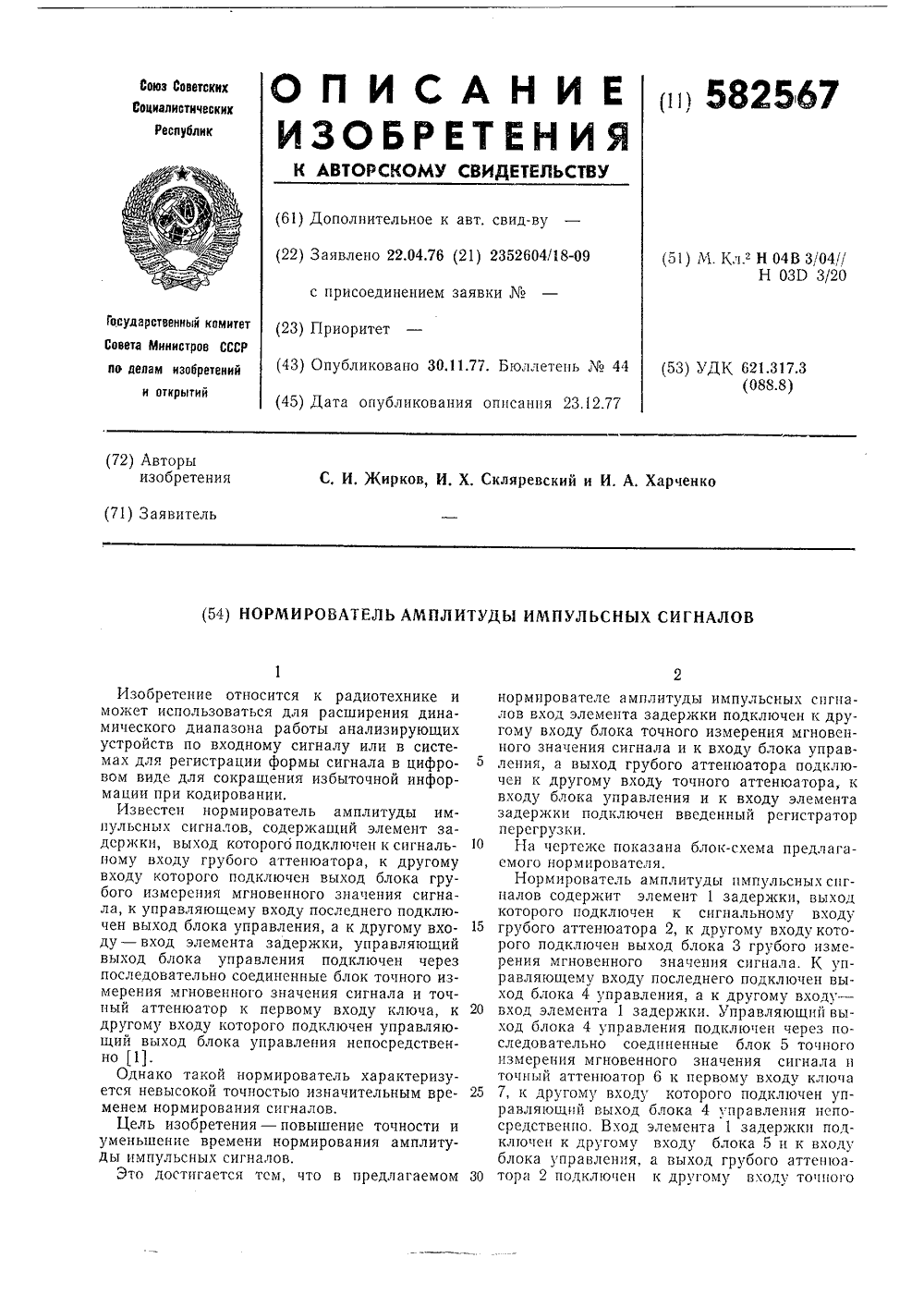

Нормирователь амплитуды импульсных сигналов
Номер патента: 582567
Опубликовано: 30.11.1977
Авторы: Жирков, Скляревский, Харченко
МПК: H04B 3/04
Метки: амплитуды, импульсных, нормирователь, сигналов
...сигнала и точный аттенюатор б к первому входу ключа 7, к другому входу которого подключен управляющий выход блока 4 управления непосредственно. Вход элемента 1 задержки подключен к другому входу блока 5 и к входу блока управления, а выход грубого аттенюатора 2 подключен к другому входу точногоИзд.932 Подписное Тираж 818 Заказ 2549/2 Типография, пр, Сапунова, 2 аттенюатора 6. К входам блока 4 упраьления и элемента 1 задержки подключен регистратор 8 перегрузки.Нормирователь работает следующим образом.Входной сигнал поступает одновременно на входы элемента 1 задержки, блоков 3, 5, блока 4 управления и регистратора 8 перегрузки.Блок 4 управления открывает блоки 3, 5 и ключ 7. Блок 3 грубо измеряет максимальное мгновенное значение...
Водоаэрирующее устройство
Номер патента: 582360
Опубликовано: 30.11.1977
Авторы: Еремеев, Харченко
МПК: E02B 15/00
Метки: водоаэрирующее
...ус582360 тановлен водозаборник 7 в виде шарнирно прикрепленной к потолку, камеры горизонтальной полки, а на выходе из нее - шарнирно прикрепленный к потолку козырек 8, образующий с днищем камеры диффузор. Причем козырек на конце 9 выполнен эластичным, самоориентирующимся по направлению движения пузырьков воздуха. В конце зоны флотации расположен пеносборный лоток 10. 10Привод 5 может быть любым, например, внешним (как на,фиг. 1) или выполненным как гидропривод, иопользующий энергию движущегося потока воды.Протекающая через камеру 1 жидкость пе риодически отсекается регулятором 4 потока, приводимым в движение рабочим приводом 5. При отсекании потока происходит его разрыв, а за регулятором образуется вакуумная полость А. В эту полость,...
Индукционный дифференциальный датчик положения свариваемого стыка
Номер патента: 582075
Опубликовано: 30.11.1977
Авторы: Васильев, Закс, Сливец, Харченко, Цыганков
МПК: B23K 9/10
Метки: датчик, дифференциальный, индукционный, положения, свариваемого, стыка
...протекает по про- ЗО В, М. Сливец, Ю, К, ЦыганковХарченко скии институт сварочного производств воднику 5 инитное поле,Л 1 агнитная составляющая поля замыкаетчерез половины 1 и 2 Ш-образного сердечника, причем в положении, когда ось центрального стержня сердечника совпадает с линиеймаксимума диаграммы направленности электромагнитного излучения проводника, магнитные потоки через половины 1 и 2 равны по величине и противоположны по направлению, и,таким образом, разностный поток через центральный стержень сердечника равен нулю, аследовательно, и ЭДС выходной обмотки также равна нулю,11 ри смещении сердечника относительно линии максимума диаграммы направленности водной из половин сердечника магнитный поток становится больше, чем в другой, и...
Устройство для полимеризации зубных протезов из акриловых пластмасс
Номер патента: 581934
Опубликовано: 30.11.1977
Авторы: Гернер, Каламкаров, Лагутин, Нападов, Сапожников, Харченко
МПК: A61C 13/14
Метки: акриловых, зубных, пластмасс, полимеризации, протезов
...ванной, являющейся источником нагрева, программное устройство, электроблокирующее устройство для закрепления в ванне бюгелей с кюветами 1. Однако, это устройство не обеспечивает полной полимеризации и необходимых физико-механических свойств материала протеза.Целью изобретения является обеспечение полной полимеризации и улучшение физико- механических свойств материала протеза.Это достигается тем, что крышки кюветы имеют отверстия в виде конусов с основаниями, обращенными внутрь ее, оси которых наклонены под острым углом к оси корпуса в направлении патрубков.На чертеже изображена принципиальная схема устройства для полимеризации зубных протезов, продольный разрез.Устройство содержит корпус 1, кювету 2 с крышками 3, содержащими отверстия 4...
Индукционный датчик положения свариваемого стыка
Номер патента: 580957
Опубликовано: 25.11.1977
Авторы: Сливец, Харченко, Цыганков
МПК: B23K 9/10
Метки: датчик, индукционный, положения, свариваемого, стыка
...на среднем стержне 2 расположена первичная питаюная обмотка 3, запитанная от гене580957 Индукционный датчик положения свариваемого стыка, содержащий разделенный на 15 части немагнитной прокладкой сердечник сразмещенными на нем питающей обмоткой,обмотками рабочего сигнала и компенсациипогрешности, о т л и ч а ю ш и й с я тем,что, с целью повышения точности слежения 20 и обеспечения возможности его использования при сварке немагнитных материалов,сердечник датчика выполнен из одной центральной Ш-образной и двух боковых П-образных частей, при этом на среднем стерж не Ш-образной части сердечника расположена питающая обмотка, на промежуточных частях его магнитопровода уложены встречновключенные обмоткирабочего сигнала,а на П-образных...
