Харченко

Номер патента: 1751775

Опубликовано: 30.07.1992

Авторы: Пименов, Соколов, Тимонькин, Ткаченко, Харченко, Шапоров

МПК: G06F 13/36

Метки: магистрали, периферийными, сопряжения, устройствами, эвм

...выход первого регистра - к первому и второму входам элемента ИИЛИ, выход которого подключен к первому входу первого элемента И-НЕ, выход которого подключен к синхровходу первого 35 триггера, второй инверсный выход первого регистра подключен к первому входу седьмого элемента ИЛИ - НЕ, второй вход которого - к входу устройства для подключения к шине подтверждения захвата системной 45 входы которых подключены соответственно к входам устройства для подключения к шинам "Ввод" и "Вывод" ЭВМ, выход десятого элемента И через пятый элемент задержки - к второму входу второго элемента 50 ИЛИ, выход одиннадцатого элемента И через пятый элемент задержки - к второму входу второго элемента ИЛИ, выход одиннадцатого элемента И - к первому входу...

Номер патента: 1751768

Опубликовано: 30.07.1992

Авторы: Бек, Седых, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 11/28

Метки: коррекции, программ

...канала (см. фиг.7).По следующему тактовому импульсу т 1, поступающему с первбго синхровхода 32 устройства на синхровход счетчика 10 длины подпрограмм, записывается через коммутатор 5 длины код длины подп рогр. мм с выхода 2,2 блока 2 или с выхода 3,2 блока 3 в зависимости от управляющего сигнала, поступающего на вход коммутатора 5 длины с выхода 3.4 блока 3 в зависимости от метки +1 (см, фиг,5), Поступивший код в счетчике 10 длины подпрограмм сравнивается с кодом эталона (см. фиг.3). После того как счет- чик 1 О длины подпрограмм сформировалимпульс г 12 (рассмотрено выше), данный сигнал поступает на схему задержки 42 и затем на й-вход счетчика 45, обнуляя его. По следующему тактовому импульсу т 1, поступающему с выхода 32...

Номер патента: 1751767

Опубликовано: 30.07.1992

Авторы: Бек, Седых, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 11/28

Метки: программ, тестопригодных

...записанный в регистр 12 контроля, поступает навыход 21 микроопераций устройства. С выхода 4,2 блока 4 памя-и программ формируется код логических условий, указывающийна наличие микрокоманд ветвления, который поступает на адресный вход мультиплексора 8 логических условий, гдеявляется адресом для выбора заданныхлогических условия, поступающих на мультйплексор 8 с входа 19 устройства. Сигналс выхода мультиплексора 8, соответствующий выбранчому логическому условию, поступает на первый вход коммутатора 11условия. При поступлении единичного сигнала с мультиплексора 8 логических условийна вход коммутатора 11 условия и нулевогосигнала с выхода триггера 14 задания режимов работы на инверсный вход коммутатора11 условия коммутатор 11...

Номер патента: 1751631

Опубликовано: 30.07.1992

Авторы: Буцкий, Клепанда, Литвиненко, Петренко, Тимонькин, Ткаченко, Харченко

МПК: F25D 3/00

Метки: аккумулирования, холода, холодильной

...уровень лог.50 "1", По переднему фронту этого сигнала од новибратор 27 выработает единичный импульс, который, пройдя через элемент ИЛИ28, поступит на общие обнуляющие входысчетчиков 21,23 соответственно, устанавли 55 вая последние в нулевое состояние. Очередной тактовый импульс с выхода генератора25 см. фиг.З) через открытый теперь элемент И 29 поступит на синхровход счетчика21, переведя его по заднему фронту в первое состояние см. фиг.3),В результате этого уровень лог, "1" появится на первом выходе дешифратора 22.который через элемент ИЛИ 44 сформируетуправляющий сигнал на выходе 48 управления включением холодильной машины (см. 5фиг.З).Второй тактовый импульс с выхода генератора 25 тактовых импульсов переводитсчетчик 21 в очередное...

Номер патента: 1748990

Опубликовано: 23.07.1992

Авторы: Белозуб, Харченко

МПК: B23Q 3/155

Метки: автоматической, инструмента, многоцелевой, сменой, станок

...реверсивноевом згектромагнитной муфты 3 с магазином движение от двигателя 2 через кинематиче 4, установленным нэ круговых направляю скую цепь, включенную муфту 13, червяк 1щих 5 качения, Кроме того, электродвига- червячное колесо 15, винт 16 - гайку 17тель 2 посредствомвала 6 и кинематической синхронно сводитползуны 18 в радиальныхпары (например, ременно-зубчатой) 7 и 8 направлениях Яп, Шпиндель освобождаетчерез электромагнитную муфту 9 и гильзу 10 ся для установки другого инструмента, невзаимодействует с секцией 11 инструмен обходимогодля осуществлениятального магазина, Помимо этого вал 12 по- технологического процесса, При этом циклсредством электромагнитной муфты 13, указанных выше движений повторяется.червяка 14 и...

Номер патента: 1748299

Опубликовано: 15.07.1992

Авторы: Гайворонский, Мощицкий, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/20, H05K 10/00

Метки: включения, многоканальное, радиостанций, резервных

...регистра выполнения задач под" 10 ключен к входу номеров задач, блокавыделения номеров задач и "прямымвходам. элементов И второй группы,инверсные входы которых и вторыевходы элементов И первой группы 15 подключены к выходу номеров каналов1блока задания номеров каналов, выходсброса которого соединен с входомсброса регистра неисправных каналов, ,а выход начальной установки с входомустановки второго триггера и инверсным входом первого: лемента И, прямые входы которого подключены кинверсному выходу регистра выполне ния задач, а выход соединен с входомсброса второго триггера, выход которого является входом.строба генера-,тора импульсов, первый, выход которо- .го подключен к входу сброса первого 30 триггера, к входу синхронизации...

Номер патента: 1748155

Опубликовано: 15.07.1992

Авторы: Байда, Литвиненко, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, H05K 10/00

Метки: блоков, резервируемых, реконфигурации

...33 - счетчик с коэффициентом пересчета Н. 34 -элемент задержки, остальные обозначения соответствуют обозначениям фиг. 1.Блок синхронизации, пример реализации которого изображен на фиг, 3, должен формировать две импульсные последова- тельности(фиг, 2), подаваемые на первый 30 и второй 31 входы синхронизации устройства,Устройство работает следующим образом.В исходном состоянии все резервируемые блоки исправны, и, допустим, на их выходах находятся одни нули, все счетчики сбоев 13-16 нЪходятся в нулевом состоянии, в регистре данных б также записаны одни нули. Так как данные на выходах всех блоков 1-4 совпадают, то на выходах, всех шести 7-12 элементов сравнения будут ну.- ли, следовательно, на все входы всех элементов ИЛИ поступают...

Номер патента: 1747634

Опубликовано: 15.07.1992

Авторы: Довгий, Конева, Коротков, Суровцев, Харченко

МПК: E04F 15/02

Метки: деревянного, монтажа, опора, пола, ремонта

...зв счет недостаточно прочного сцепления е щадь входного отверстия в полу. Пепестки точке каления сперекрытием.-: изгибаются без знзчительного мехзниче.Цель изобретения - повышение качест- ского сопротивления, чему спосебствую 1ва крепления пола, .:.;:,ослабляющие канавки.Поставленнаяцельдостигаетсятем,что.:Данная опора отличается от йзвестйойвопорхедлямонтажа иремонтадеревянноготем, что опорный стержень выполнен с осепола,содержащейцилиндрическййкорпусс: вым каналом и сщелевымиразрезами в наружной резьбой, опорный стержень, уста- рабочей части, пегрекрытыми эластичной новленный в корпусе с возможностью осетрубкой с возможностью подачи клея непосредственно "в зону контакта стержня при ввинчивании опоры и с возможностью...

Номер патента: 1747621

Опубликовано: 15.07.1992

Автор: Харченко

МПК: E04B 1/38, E04B 1/58

Метки: соединения, трубчатых, узел, элементов

...соединения трубчатых элементов в плоских и пространственных конструкциях различныхзданий и сооружений,Целью является снижение металлоем; кости и повышение технологичности.На фиг, 1 изображен узел при соедине,: нии.двух труб, общий вид; на фиг,2 - фланецв виде конуса, план; на фиг. 3- то же, в видепирамидальной вставки; на фиг, 4 - то же,что на фиг. 1, при соединении несколькихтруб; на фиг. 5 - штампованный фланец ваксонометрии (вариант),Узел включает соединяемые трубчатыеэлементы 1, к торцам которых привареныполые конусовидные вставки-фланцы 2,объединенные болтами 3, При стыковке,. труб 1 прямоугольного или квадратного сечения фланцы выполнены в виде пирамид 4,Смежные фланцы 2 и 4 подобраны и выполнены с одинаковой конусностью или с...

Номер патента: 1747541

Опубликовано: 15.07.1992

Авторы: Заливной, Крюковский, Сиразутдинов, Харченко

МПК: C25C 3/08

Метки: алюминиевого, катодное, электролизера

...на стенку кожуха передаются с помощью специалЬной вставки, расположенной между контфорсом и стенкой кожуха в определенной точке, т.е. на одном1747541 Составитель В,Г.Харченкоиштулинец Техред М,Моргентал Корректор С, Черни кт Тираж ПодписноеГосударственного комитета по изобретениям иоткрытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 аз 2476ВНИИ Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 уровне. Балки-распорки снабжены домкратами, способными изменять усилия в системе балка-распорка - контрфорс-подина, Спомощью домкратов перед эксплуатациейили после пуска электролизера задаетсяуровень обжатия подины (14 - 17 кг/см или214-17 мПа). Считается, что данная величинаоптимальна, если вставка...

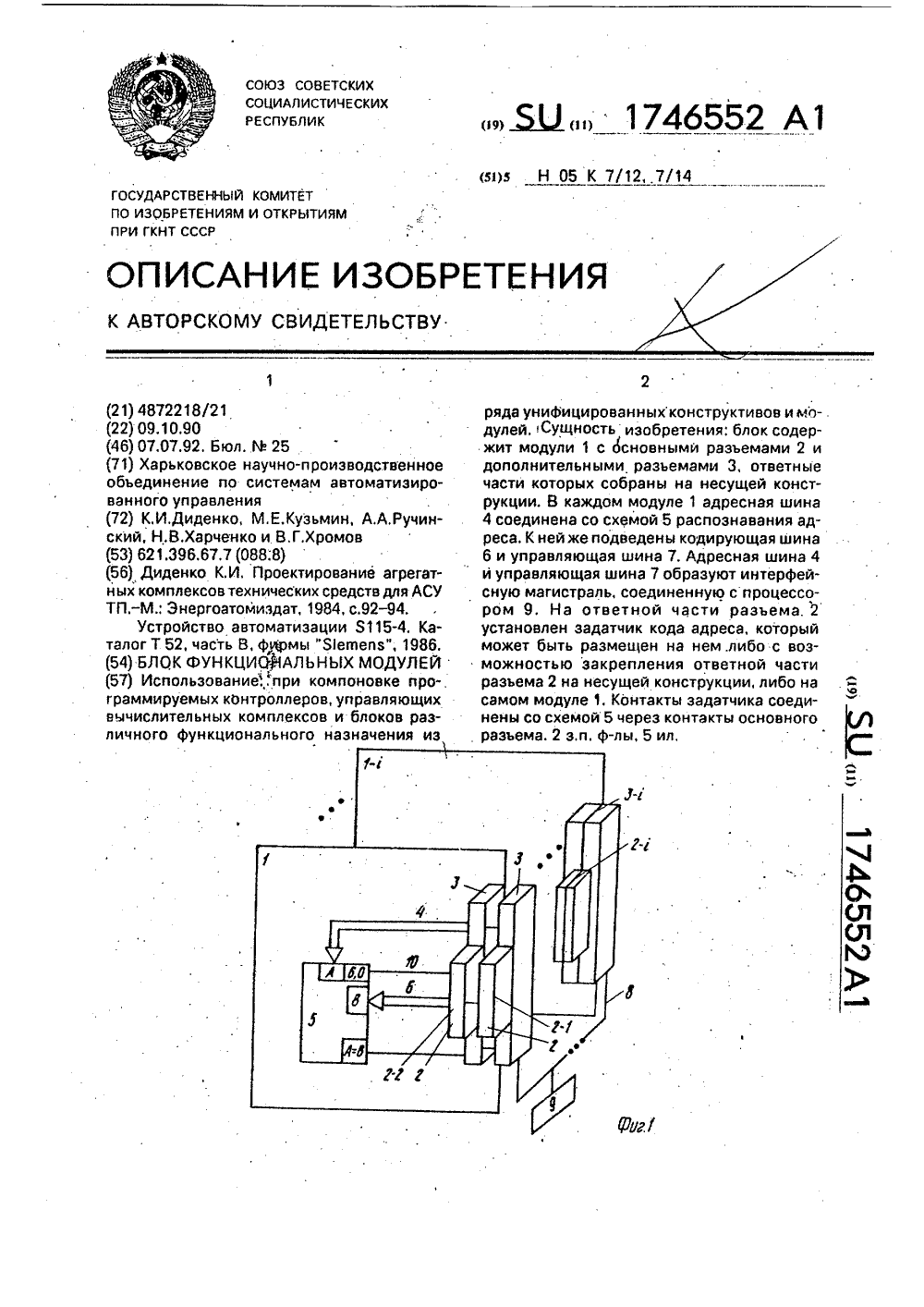

Номер патента: 1746552

Опубликовано: 07.07.1992

Авторы: Диденко, Кузьмин, Ручинский, Харченко, Хромов

МПК: H05K 7/12, H05K 7/14

Метки: блок, модулей, функциональных

...содержит схему распознавания адреса, перляющей шиной и снабжен дополнительным многоконтактным разъемом, Одна часть этого разъема закреплена на модуле и одним концом соединена со схемой распознавания адреса. На ответной части разъема размещен задатчик кода адреса, контакты которого соединены со схемой распознавания адреса через контакты разъема. Задатчик кода адреса может быть размещен на ответной части как с внешней ее стороны,так и с внутренней, обеспечивая возможность установки ее или на несущей конструкции или на модуле.На фиг.1 показана злектромеханическая схема устройства; на фиг.2 - то же, аксонометрия основного и дополнительно" го многоконтактных разъемов; на фиг,4 - то же, дополнительного многоконтактного разъема; на фиг,5 -...

Номер патента: 1746383

Опубликовано: 07.07.1992

Авторы: Говоров, Терещенков, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, H05K 10/00

Метки: резервированная, четырехканальная

...9 и 10 сравнения, соответственно, в т 1 - г 4 формируютсяраспределителем 12 спо-,таблицах работы мультиплексоров (фиг.4): мощью, счетчика 20 и дешифратора 21. При82 - старший разряд выхода счетчика 20 появлении импульса на выходе 4 дешифратора 21 через время, определяемое элемен 31- младший разряд, том 23 задержки, счетчик 20 обнуляется иСхема 9 сравнения (фигЛ) производит . начинает работу сначала, .межканальное сравнение выходной инфор- Счетчик 13 предназначен для управлемации первой пары резервируемых блоков, 25 ния мультиплексорами 6 - 8, Счетчик циклиэлемент 1 О сравнения - второй пары. ческий, с коэффициентом пересчета 2,С учетом этого, состоянию счетчика (вы- Элемент И.14 предназначен для формиходы 32 51) соответствует...

Номер патента: 1745404

Опубликовано: 07.07.1992

Авторы: Иващенко, Харченко

МПК: B23B 5/18

Метки: валов, коленчатых, шатунных, шеек

...шлифовальнай головки вдаль оси вала вручную, а также несколько раз править абразивный камень, Кроме того, устройство не обеспечивает требуемое качество обрабатываемой поверхности, поскольку опорные элементы копируют ту неправильную поверхность, которую нада исправлять. Скорость шлифования на разных участках шейки разная, поэтому износ камня будет неравномерным, и это отразится на форме шейки вала: она не будет цилиндрической, Наконец, жесткость системы очень мала, что также отразится на точности обрабатываемой поверхности.Цель изобретения - повышение качества обработки и производительности и точности обработки.Поставленная цель достигается тем, что на корпусе устройства, выполненного в виде двух разъемных палуколец, в которых размещены...

Номер патента: 1742943

Опубликовано: 23.06.1992

Авторы: Миничев, Харченко

МПК: H02K 5/18

Метки: электрическая

...является превалирующим в процессе охлаждения (тихоходные двигатели), а тангенциальный к выступам поток газа имеет или нулевые, или близкие к нулю скорости. Таким образом, хладагент в такой конструк ции используется неэффективно;Наиболее близкой к изобретению является электрическая машина с газовым охлаждением, содержащая сердечник магнитопровода с чередующимися пазами 30 и зубцами, снабженными на наружной поверхности аксиальными относительно продольной оси выступами.Целью изобретения является повышение эффективности охлаждения. 35Поставленная цель достигается тем, что в электрической машине с газовым охлаждением, содержащей сердечник магнитопровода с чередующимися пазами и зубцами, снабженными на наружной повер хности, аксиальными...

Номер патента: 1742822

Опубликовано: 23.06.1992

Авторы: Бек, Герасименко, Пилипец, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 11/28

Метки: отладки, программ

...такт.После этого в устройстве начинается новый цикл обработки запросов на выполнение инструментальных операций. Работа устройства при этом синхронизируется последовательностью импульсов с опорного генератора ИЭВМ, поступающей на тактовый вход 26 устройства.В случае, когда устройство определило, что запросы от ЭВМ на выполнение инструментальных тактов отсутствуют, то на выходной адресной шине 31 формируется код адреса, содержащий все нули, а на разрешающих выходах 29 и 30 устройства формируются сигналы разблокировки цепей выработки последовательностей синхронизации процессоров и элементов реального времени всех ЭВМ. В данном случае возобновляется выполнение рабочего такта по отладке программ, прерванного на время выполнения...

Номер патента: 1742820

Опубликовано: 23.06.1992

Авторы: Бек, Дмитров, Тимонькин, Ткаченко, Харченко, Цветинский, Чернышов

МПК: G06F 9/46

Метки: приоритета

...задачи (А); запросы появились во время решения фоновой задачи после момента истечения основного времени, но до момента истечения дополнительного времени, выделенного для решения фоновой задачи (Б).А, Допустим, что после запуска генератора 8 и после фиксации запроса на установку (смену) кванта времени по заднему фронту импульса с выхода 46 генератора 8 триггерами 10.1 - 10.п и запоминанию времени обслуживания регистрами 2.1-2.п по заднему фронту импульса с выхода 47 генератора 8, процессор начал решать фоновую задачу. Счетчик 4 начал отсчет времени решения фоновой задачи и в это время постугенератора 8 зафиксировались в триггерах 9.1-9.п каналов 1.1 - 1,п. На выходе элемента ИЛИ 25 появляется нулевой сигнал, который открывает...

Номер патента: 1742587

Опубликовано: 23.06.1992

Авторы: Вишневский, Козлов, Немировский, Пронин, Харламов, Харченко

МПК: F23L 15/00

Метки: воздушного, котла, работы, тракта

...дополнительного вентилятора рециркуляции.Согласно способу, заключающемуся в подаче дутьевым вентилятором холодного воздуха в воздухоподогреватель котла, нагреве его и последующем отборе части нагретого воздуха в линию рециркуляции посредством рециркуляционного вентилятора и возврате в потоке холодного воздуха перед воздухоподогревателем, для обеспечения котла дутьевым воздухом в количестве сверх номинальной производительности дутьевого вентилятора на вход рециркуляционного вентилятора дополнительно подается холодный воздух из атмосферы с одновременным снижением количества отбираемого в линию рециркуляции горячего воздуха. Для этого в схеме с избыточным воздухом, состоящим из испарителя, вентилятора рециркуляции, коообов отбора...

Номер патента: 1742514

Опубликовано: 23.06.1992

Авторы: Матвеев, Харченко

МПК: F01C 21/12, F04C 2/00

Метки: роторная

...радиуса г( ниже оси ОХ - как точку Я. Иэ точки О радиусом А-й соединяют точки Р, К; радиусом г( соединяют точки Я, Е. Из точки О радиусом г на прямой ЕО в сторону, противоположную точке Е, засекают точку Т, соединив ее дугой радиуса г с точкой Я. Из точки Е радиусом г на прямой ЕО в сторону, противоположную точке О,засекают точку Р, соединив ее дугой радиуса гс точкойИз точки Е дугой радиуса А-г соединяют точки К,Т, Из точки О дугой радиуса А-г соединяют точки Р, Р,Полученная фигура КТЯ 1.РРК представляет собой образующую ротора, выполненную по дугам окружностей без изломов, отвечающую требованию постоянства зазо 20 ра при вращении роторов Для обеспечения условий предварительного сжатия остаточного объема необходимо,чтобы линия разрыва...

Номер патента: 1742359

Опубликовано: 23.06.1992

Авторы: Заливной, Крюковский, Сиразутдинов, Харченко

МПК: C25C 3/08

Метки: алюминиевого, катодное, электролизера

...ссуществляется перед пуском ванны на злектролиз и при необходимости может быть повторена один раз в ходе эксплуатации электролизера.Недостатком известного устройства является низкий срок службы кэтодного ист ройства, связанный с невозможностью определения меры обжатия подины и регулирования усилий обжатия подины по еедлине, а также в течение всего срока эксплуатации электролизера.Цель изобретения - повышение срокаслужбы катодного устройства,Катодное устройство снабжено датчиком, регистрирующим положение подины, иприспособлением, стабилизирующим положение подины изменением по сигналу датчики усилия в системе балка-распорка -контрфорс - подина,С повышением размеров электролизера соотношение длин продольной сторонык торцовой более 1,5,...

Номер патента: 1742004

Опубликовано: 23.06.1992

Авторы: Казымов, Кривенко, Кучук-Яценко, Никитин, Сахарнов, Харченко

МПК: B23K 11/04

Метки: вертикальном, контактной, положении, сборки, сварке, стыковой, труб

...4 и 5, саед оверхностну, состоящ уса 1, непо мных губок 3 инительных и 7, устанав ую из подвижного свариваштоков 6 и ивают на(71) И нститут электросварки им(56) Кучук-Яценко С,И, и др, Конковая сварка трубопроводов, -ва Думка, 1986, с, 64,Изобретение от стыковой сварке труб жении при использов сварочных машин.Целью изобрете ние точности совме ние трудоемко свариваемых торцов ния деформации сва зажатии.На чертеже схем ка труб на машине дл сварки труб,убу 5, жестко закреплен 8, и фиксируют ее зажи еподвижного полукорпус устанавливают рубу 4 устанавость 7. Трубу 4 ми 3 подвижноего торцы труб м извлечением ем производят у труб 4 и 5 потрудоемкость эа счет уменьшения деформации свариваемых кромок при зажатии и сокращения времени совмещения...

Номер патента: 1741945

Опубликовано: 23.06.1992

Авторы: Мугалимов, Харченко

МПК: B21B 1/22

Метки: прокатки, реверсивной

...+ Мсп.минт.макс,92,5 2 135+197 4688 м/с 225 10,7 1,74АСМ - Мсп.макср.макс 9К2,5 2 135 - 231 24 , г10,7 1,74ГДЕ Мсп.мин, Мсп.макс МОМЕНТЫ СОПрОТИВЛЕния прокатке, соо 1 ветственно, минимальный и максимальный для проходов 7 - 11(см.таблицу схемы обжатий: Мсп,мин = 197 т;м.,Мсп,макс = 231 т,м,),После этого (фиг.З) по оси ординат, соответствующей ускорению (отрицательномуи положительному) валков и раската, откладывают величины т.макс.я = 46,88 м/с,2р.макс.я = 24 М/С И ЧЕРЕЗ ЭтИ ТОЧКИ П рОВОдят,240 соответственно, линию 13 и линию 14 параллельные оси абсцисс. На оси абсцисс източек р = 0,5 рад и р = 1,25 рад, соответствующих реальным значением угла р, восстанавливают перпендикуляры до45 пересечения с линиями 13 и 14 и...

Номер патента: 1741295

Опубликовано: 15.06.1992

Авторы: Байда, Кукуруза, Середа, Тимонькин, Ткаченко, Харченко

МПК: G05B 19/18, G06F 11/26, H05K 10/00 ...

Метки: диагностирования, объектами, программного, резервированными

...1 - М,.п магистральныхЭлемент и :28 формирует тактовый . элеиентов.предназначена для управлеи пульс1 который: поступает,на синх" . ния прохонщенйем:информации междуровходы регистров 4 и: 6 при наличии 20 группои 6.,1. " 61.п выходов группыединичного сигнала с нулевого выхода , 42, 1 ",42.п ОУ и",шиной 51 логическоготриггера 21:. Элемент И 29 служит для , контроля,Формирования тстоеого импУльса.:,2, .ГРУгпа 45.1.- Ю.п коммутаторовкоторый поступает на синхровхопа т на синхровходы Ре"служит для коммутации сигналов микгистров Р и 7 при наличии один7 наличии одиночного 25 роопераций, поступающих. через шинусигнала с нулевого выхода триггераыхода триггера 21;, .б упРавления, шину 50 контроля, перЭ И 36 назначен для , вый 38 - четвертый...

Номер патента: 1741144

Опубликовано: 15.06.1992

Авторы: Бек, Дмитров, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 15/16

Метки: многопроцессорная

...(допустим, в процессоры 42,К и 42,М). В этом случае на инверсном выходе триггера 22.К будет единичный сигнал. Элемент И 14.К будет открыт. Сигналы с выхода элемента ИЛИ 31.К поступят через открытый элемент И 14.К в блок 2 приоритетов в качестве сигнала запроса. Блок 2 приоритетов анализирует все поступившие запросы и выдает единичный сигнал на одном из выходов 12.1 - 12,п. Если нет более высокоприоритетных запросов, то выдается единичный сигнал на выходе 12,К, разрешая проход кода задачи и кода результата решения задачи с выходов регистров 16.К и 17,К соответственно через коммутатор 3, Код задачи с выхода коммутатора 3 поступает на входы всех блоков сравнения 20.1-20.п, на другие входы которых поступают коды с выходов...

Номер патента: 1741101

Опубликовано: 15.06.1992

Авторы: Благодарный, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 19/18

Метки: программного

...с первым входом схемы 8 сравнения, выход 15 которой соединен с (и+1)-м входом пятооэлемента И 18. Выход пятого элемента И 18 соединен с вторым входом второго элемента И 15, выход которого соединен со счетным входом первого счетчика 3, Выход 2 б 20 "Конец команды" первого выхода 2.1 блока1 памяти соединен с третьим входом второго элемента И 15 и вторым входом первого элемента И 14, выход которого соединен со счетным входом первого счетчика 3, Выход 25 27 "Конецработы" первоо выхода 2.1 блока1 памяти соединен через одновибратор 21 с В-входом первого счетчика 3, со вторым входом второго элемента ИЛИ 20, выход которого соединен с К-входом триггера 5.30 Соответствующие первые и вторые выходывторого выхода 2.2 блока 1 памяти соединены с...

Номер патента: 1740968

Опубликовано: 15.06.1992

Авторы: Артюхов, Плетнев, Протасов, Харченко

МПК: F41H 1/02

Метки: материал, пулезащитный

...н/дм при суммарной поверхно 2стной плотности слоев 3200 - 3800 г/м .П р и м е р, для нитей ткани использовали волокна диаметром 10 - 18 мкм на основе жесткоцеп ного поли-пара-бензимидазолтерефталамидного полимера типа армос, свивали их с шагом витков от 4 до 11 мм, Затем1740968 Суммарная по- верхностная плотность,кг/м Коэффициент пропускаем ости прошивных нитеиПлотность рас- пределения прошивных нитей, н/дм Шаг витков, мм Диаметр волокон Пример Длительн,непрерыв. эксплуат ч Коэффиц, дифф дм/м 40 60 80 20 22 3,232,83,4 2,9 4,5 0,65 0,40 0,30 0,70 0,20 9,7 10,1 10,9 9,8 7,3 4 10 11 2 15 10 11 18 6 24 3,5 3,0 3,0 3,5 2,5 35 Составитель М.АртюховТехред М,Моргентал Корректор Н.Слободяник Редактор А.Долинич Заказ 2078 Тираж ПодписноеВНИИПИ...

Номер патента: 1740967

Опубликовано: 15.06.1992

Авторы: Артюхов, Плетнев, Протасов, Харченко

МПК: F41H 1/02

Метки: материал, пулезащитный

...содержащих многофиламентное цилиндрическое ядро на основе жесткоцепного поли-п-амида и эластомерную оболочку при объемном соотношении эластомерного материала оболочки и материала многофиламентного ядра равного 0,04 - 0,1 и соотношении их разрывных удлинений 70 - 125 со скреплением нитей в местах перекрещивания в каждом слое между собой материалом оболочки, а в пакете слоев нитями из материала класса гибкоцепных полимеров составляет его новые отличительные признаки..Артюхоентал оставител ехред М,М тор А.Дол и н орректор Н,Слободян аз 2078 ВНИИП Тираж Подписноесударственного комитета по изобретениям и открытиям при ГКНТ СССР113035. Москва, Ж, Раушская наб., 4/5 Прои енно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,...

Номер патента: 1739501

Опубликовано: 07.06.1992

Авторы: Могутин, Тимонькин, Ткаченко, Харченко

МПК: H04L 7/00

Метки: данных, передачей, радиоканалу

...передатчика на время, определяемое длительностью этого импульса, Возникший после включения передатчикасигнал несущей в радиоканале приводит кпоявлению на входах всех устройств сетиединичного сигнала,При необходимости начать передачуабонент выставляет на вход запроса устройства единичный сигнал. Этот сигнал открывает элемент И 3, При этом после обнулениясчетчика 1 аналогично описанному случаюодновибратор 6 формирует на своем выходеединичный импул ьс, Этот импул ьс поступа ет через элемент ИЛИ 4 на выходустройства. и, кроме того, через элемент И 3 на вход триггера 2, и последний переходит.в единичное состояние. Единичный сигнал с выхода триггера 2 поступает на выход устройства и разрешает передать информацию абоненту, кроме...

Номер патента: 1739375

Опубликовано: 07.06.1992

Авторы: Гайворонский, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/46

Метки: прерыванием

...на выходе., При достижении нулевого значения, т.е. порога, счетчиком.14 элемент ИЛИ 16 формирует нулевой маскирующий сигнал на выходе счетчика 4 который одновременно закрывает элемент И 15, запрещая поступление сигналов на вычитающий вход счетчика 14.Первый элемент ИЛИ - НЕ 5 предназначен для открывания элементов И 1.1 - 1.п в случае отсутствия запросов тех типов, число которых не достигло своего порога.Второй элемент ИЛИ - НЕ 6 предназначен для формирования внутреннего сигнала начальной установки устройства, если все счетчики 4.1 - 4,п достигли своего порога.Элемент ИЛИ 7 предназначен для коммутации сигналов начальной установки устройства, поступающих по входам 12 и 13, и сигнала внутренней установки, формируемого, если все счетчики 4,1...

Номер патента: 1739095

Опубликовано: 07.06.1992

Автор: Харченко

МПК: F16B 41/00

Метки: неразрешенного, отвинчивания

...надавливать на кольцо 5 и продолжают вращать стакан 3, вращение от которого через стержень 8, размещений в аксиальном отверстии 12, передается кольцу 5, Как только пальцы 19 совместятся с отверстиями 18, кольцо 5 под действием пружины 7 поднимется вверх, при этом пальцы 19 попадут в отверстия 18, а стержень 8 выйдет из аксиального отверстия 12. Над верхним торцом стакана 3 появятся лыски 20. На лыски 20 надевается плоский ключ 21 с гранями 22. затем поворачивают ключ 21 в сторону отвинчивания резьбового элемента 1, После отвинчивания все детали устройства остаются в собранном виде, кроме резьбового элемента 1, Последний может выниматься из кольца 5, если кольцо 5 выполнено с лысками 20, а ключ 21 плоский, При выполнении в кольце 5...

Номер патента: 1737763

Опубликовано: 30.05.1992

Авторы: Гутман, Лемешко, Михайлова, Харченко

МПК: H05B 3/34

Метки: гибкий, электронагреватель

...электроизоля цион ной оболочке 4. При этом участки 5 закрепления выполнены герметичными и двух видов, в первом из которых ветви меандра скреплены со слоями 1 и 2 изоляционного материала по всей поверхности участка, а во втором - лишь по периметру участка с образованием герметичной воздушной полости 6 со свободным размещением в ней ветвей меандра, Воздушные полоски 6 могут быть образованы без избыточного давления при их изготовлении, что обеспечивает их мягкость и повышенную гибкость по сравнению со сплошными склеенными участками, В зонах поворота линиймеандра склеенные участки 5 или воздушные полости б могут иметь треугольную или трапециевидную форму, а на прямолинейных участках - прямоугольную. Резистивные нагревательные...
