Хаимов

Номер патента: 1012457

Опубликовано: 15.04.1983

Авторы: Хаимов, Чугунов

МПК: H04N 5/94

Метки: воспроизводимого, выпадений, компенсатор, сигнала, телевизионного, цифровой

...блока, при этом выход счетчика, адресов считывания соединен с четвертым входом арифметичес-. 2 О кого блока, выход первого ключевого каскада - со вторым входом элемента. ИЛИ, а его управляющий вход - с выходом третьего формирования строба, установочные и.тактовые входы Формирова-. 25телейстробов - с соответствующимивыходами формирователя синхросигналов.На фиг. 1 представлена структурная электрическая схема цифрового компенсатора.выпадений воспроизводимого.телевизионного сигнала; на фиг. 2 - . временные диаграммы, поясняющие егоработу.Цифровой компенсатор выпадений воспроизводимого телевизионного сигнала содержит арифметический блок 1, первый ключевой каскад 2, на вход которого поступает сигнал поправки с выхода...

Номер патента: 1004099

Опубликовано: 15.03.1983

Авторы: Константинов, Кудин, Мокренский, Хаимов, Хайнер

МПК: B28B 5/02

Метки: строительных

...транспортеры в формепластинчатых цепей 9 и 10, состоящихиэ гусеничных звеньев 11 (фиг. 3),Валы ведущих звездочек 7 и 8 соединены жесткими стойками 12 и 13, Опорныевалы 14 и 15 снабжены звездочками 16,которые охвачены гибким органом, например цепью 17 (фиг. 1), входящейв зацеплениеведущей звездочкой 18,выполненной в одном блоке с фрикционной муфтой 19 (муфтой предельногомомента), которая насажена на вал 20звездочки 7. 35На валах 20 звездочки 7 и 8 консольно насажены зубчатые колеса 21и 22, входящие в зацепление межруусобой, Зубчатое колесо 22 вращаетсяот шестерни 23 привода 24. Загрузка 40устройства массой формуемого материала осуществляется из питателя 25,Установка работает следующимобразом.Иэ питателя 25 сыпучая масса...

Номер патента: 981507

Опубликовано: 15.12.1982

Авторы: Монастырский, Рябченков, Хаимов

МПК: E02D 1/00

Метки: грунтоиспытательного, камера, рабочая, устройства

...образуют ребра 6.Резиновая оболочка 2 примыкает киспытываемому образцу 7 плоской гранью 8,Работает устройство следующим образом. 10При испытаниях образцов заданныедеформации обеспечиваются перемвщв"нием по заданной програьва (с помощью любого из известных устройств)подвижных плит 1 к образцу или от 15него. Одновременно по заданной программе внутрь оболочки 2 нагнетается (нли выпускается из ободочек)рабочая жидкость 4, Скорости нагнетания или выпуска жидкости 4 согла Осуются со скоростями перемещенийплит 1 так, чтобы прилегающие к об-,разцу поверхности оболочек 8 оставались в процессе испытания плоскими.Напряженное состояние в образце 25определяется по значениям давленийрабочей жидкости 4 Во вСех 6 оболочксх еуказанные напряжения...

Номер патента: 966203

Опубликовано: 15.10.1982

Авторы: Хаимов, Ченцов, Шагурин

МПК: E04G 21/12

Метки: арматуры, каркас, навивки

...Железобетонное кольцо 6 наматывает на себя арматуру повинтовой линии, шаг которой и усилиенатяжения регулирует механизм укладки 4 арматуры 5. Совместно с вращением стола ходовой винт 17, вращаясь от привода(независимого или от поворотного стола), перемещает каретку14 синхронно вращению стола. Ролики 65 9 с траверсой 10 прижимаются к поверхности витков 5 посредством пружины 15 .Угол расположения роликов 9 в блоке8 выбран из условия перекрытия всехвитков арматуры. Таким образом, про,изводится намотка арматуры на кольцо6 с одновременной фиксацией уложенных на кольце витков, Отжимное устройство 31 отводит траверсу 10 с роликами 9 от намотанной поверхностиарматуры, и привод 19 ходового винта17 поднимает траверсу 10 с...

Номер патента: 961978

Опубликовано: 30.09.1982

Авторы: Буянов, Дьяченко, Иванов, Караковский, Кириллов, Константинов, Лунин, Михайлов, Хаимов, Шагурин

МПК: B28B 21/02

Метки: трубчатых

...платформ.Установка для изготовления труб работает следующим образом.На платформу 1 с закрепленным на ней сердечником 2 устанавливают арматурные каркасы подлежащей формовке трубы, при этом платформа 1 неподвижна. С помощью привода 6 поднимают каналообразователи 5 в положение, соответствующее положению каналов в стенке трубы, при этом платформа 1 последовательно поворачивается на заданный угол, соответствующий шагу каналов, Затем на неподвижную платформу 1 устанавливают наружную бортоснастку 3.В собранную форму для трубы подают бетонную смесь с помощью устройства 8 и после заполнения формы заглаживают с помощью устройства 9 торцовую поверхность трубы. Платформа 1 при этом равномерно вращается со скоростью, определенной для...

Номер патента: 961960

Опубликовано: 30.09.1982

Авторы: Константинов, Кудин, Мокренский, Хаимов, Хайнер

МПК: B28B 5/00

Метки: непрерывного, строительных

...бункером 12 для массы и нагревателями 13. Сама установка помещенав теплоиэоляционный кожух 14. Борт5 крепится к звену 2 нижней цепипосредством шарниров 15 (фиг. 4) ивыполнен сварным ввиде двуплечегорычага с плечами 16 и 17. Плечо 17представляет собой кронштейн, нэаимодействующий с Фланцами копира 9. Плечо 16 охватывают звенья верхней пластинчатой цепи, а плечи 17 служатдля поворота стенки относительно шарнира 15 при входе их в область формующей камеры и при выходе из нее.Установка работает следующим образом.Копиры 8 и 9, вращаясь от единогопривода, через ребра 7 передают нращение звеньям 3 и 4, соединенным вцепи 1 и 2. Сыпучий материал иэ бункера 12 насыпается в 0-образный коробобразованный звеньями 4 нижней цепи2. Борта 5 находятся в...

Номер патента: 958662

Опубликовано: 15.09.1982

Авторы: Хаимов, Храбов, Шварцман

МПК: F01D 25/32

Метки: лопатка, направляющая, паровой, турбины

...с зазором относительно выходной кромки пера, и поперечными ребрами, каждое из которых имеет входной участок, расположенный в щели, и выходной - перекрывающий зазор и охватывающий пластину.На фиг. 1 схематически показано перо лопатки, поперечный разрез; на фиг. 2 - вид А на фиг. 1.Направляющая лопатки паровой турбины содержит полое перо 1 со щелью 2 в выходной кромке 3. Лопатка снабжена продольной пластиной 4, установленной с зазором 5 относительно выходной кромки 3 пера 1, и поперечными ребрами 6, каждое из которых имеет входной участок 7, расположенный в щели 2, и выходной участок 8 - перекрывающий зазор 5 и охватывающий пластину 4.При работе пар, подаваемый в полость пера 1, истекает из щели 2 в выходной кромке 3 и поступает на...

Номер патента: 956092

Опубликовано: 07.09.1982

Авторы: Иванов, Караковский, Кудин, Михайлов, Хаимов, Шагурин

МПК: B21C 47/08

Метки: каната, намотке, натяжения

...11, а с другой " тягами 12и пружинами сжатия 13. Быстроходныйвал 6 редуктора 5 соединен:с электродвигателем 14, который служит длявращения диска 7 при заправке арматурного каната 15 на изделие,Устройство работает следующим образом.Арматурный канат 15 заправлен между подвижными и стационарными роликами 2 и 4 и навит 2-3 витками на диск 7.Канат наматывается на изделие (непоказано) при его вращении. Канатвращает диск 7, количество витков надиске выбирается из условия отсутст- щвия скольжения между канатом 15 и диском 7, который через редуктор 5 передает вращение одной из звездочек 9,От звезочки 9 вращение посредствомцепи 10 передается всем звездочкам,которые вращают подвижные и стационарные ролики 2 и 4. Величина усилия натяжения каната Т...

Номер патента: 949386

Опубликовано: 07.08.1982

Авторы: Камаев, Насибулин, Симонов, Столпников, Хаимов

МПК: G01M 17/00

Метки: динамических, моделирования, подвижного, рельсового, состава, тяговых, характеристик

...ременные передачи 22 и 23 и валы 24 и 25.Корпус 26 установлен на кузове мо- дели локомотива и включает две группы валов 27 и 28, на концах которых укреплены съемные вибродиски. 29-31 с эксцентрично расположенными отверстиями для создания дисбаланса. Группа валов 27 расположена в горизонтальной плоскости и их оси параллельны друг другу и перпендикулярны продольной оси экипажа,86 4А группа валов 28 расположена ввертикальной плоскости, проходящей через продольную ось модели.Число оборотов, вибродисков 29 равночислу оборотов коленчатого вала силовогодвигателя, а число оборотов вибродисков30 в два раза меньше числа оборотов того же вала.Число оборотов вибродисков 3 1 выбирается из условия, что проекция силы Й(фиг, 2) равнодействующей сил...

Номер патента: 944155

Опубликовано: 15.07.1982

Автор: Хаимов

МПК: H04N 5/92, H04N 5/956

Метки: воспроизводимого, выпадений, компенсации, сигнала, телевизионного, цифровое

...первый клоч, первый блок памяти, сигнальный вход которого является входомвоспроизводимого телевизионного сигнала, а адресный вход соединен с выходом второго ключа, детектор выпадений, вход которвго является входомвоспроизводимого телевизионного сигнала, а выход соединен с сигнальным входом формирователя импульсов выпадений, первый счетчик адресов записи, выход которого соединен с сигнальным входом второго ключа, первый счетчик адресов считывания и формирователь синхросигналов, выходы которого соединены с тактовыми и установочнымивходами первых счетчиков адресов зак первому входу вычитателя, к второму входу вычитателя, к второму входукоторого подключен выход первогосчетчика адресов считывания, а выходвычитателя соединен с сигнальным...

Номер патента: 918597

Опубликовано: 07.04.1982

Авторы: Андрейчиков, Гришин, Камаев, Хаимов

МПК: F16F 9/04

Метки: пневматическая, рессора

...шаров 6 и отверстий 11 шаров 7 мень.ше сечения отверстий 9.шаров 5,Пневматическая рессора работает следующимобразом,. 3Высокочастотные поперечные колебания пневматической рессоры сопровождаются небольши.мн амплитудами, поэтому в работе участвуютшары 5 наибольшего диаметра, Вследствие того,что полость Б, образованная шаром 5, значи втельно меньше основной волости А, давлениевоздуха в полости Б при сжатии больше, чемв основной полости А, В результате перепададавлений воздух из полости Б через дроссе.лирующие отверстия 9 перетекает в основнуюполость А пневматической рессоры. При этомсоздается сопротивление колебаниям на ходесжатия шара. При обратном ходе шар 5, бла.годаря упругим свойствам, стремится к своему первоначальному положению, в...

Номер патента: 877090

Опубликовано: 30.10.1981

Авторы: Котов, Огурцов, Хаимов, Храбров, Шварцман

МПК: F01D 25/12

Метки: выхлопной, паровой, патрубок, турбины

...патрубка посредством кольцевой щели 6. При подаче пара в коллектор 4 он истекает через кольцевую щель 6 в проточную часть патрубка 5 по направлению к корневой час,ти лопаток 1, Образующаяся в кольцевой струе пара, т, е. при конденсации, мелкодис" персная влага (размер капель менее 10"м), не представляет эрозионной опасности и создает наиболее благоприятные условия для питательного охлаждения металла выхлопной части турбины.Часть пара из кольцевой струи под дей-, ствием разрежения в корневой области рабочих лопаток 1 поступает в межлопаточные каналы, охлаждает лопатки 1, центробежной силой отбрасывается к периферии и смешивается с основным потоком пара. Другая часть пара кольцевой струи охлаждает металл выхлопного патрубка и...

Номер патента: 874394

Опубликовано: 23.10.1981

Авторы: Андрейчиков, Гришин, Камаев, Хаимов

МПК: F16F 9/08, F16F 9/48

Метки: пневматический, упругий, элемент

...работает следующим образом,Воздух на воздушной магистралипоступает по трубопроводу 12 черезвоздухораспределитель 5 в пневмобаллоны 1 и 8 и дополнительный резервуар 4. Причем дополнительныйпневмобаллон 8 занимает частичнополость А основного пневмобаллона 1,и в статическом положении междуверхним фланцем 2 основного пневмобаллона 1 и верхним фланцем 11 дополнительного пневмобаллона 8 устанавливается определенный зазор Ь, равный3-5 мм.При высокочастотных колебанияхпневматического упругого элемента ам.плитуды перемещений надрессорногостроения малы и не превышают величины Ь. При этом воздух из полости Аосновного пневмобаллона 1 дросселируется через трубопроводы 6 и 7 в дополнительный резервуар 4.Проходное сечение трубопровода 6выбирается...

Номер патента: 863342

Опубликовано: 15.09.1981

Авторы: Гарцуев, Кудин, Мокренский, Торопов, Хаимов, Черняховский, Шагурин

МПК: B28B 1/08

Метки: бетонных, смесей, формования

...вовтулках, причем гидравлические домкраты смонтированы на подвижной раме,а клиновые Фиксаторы установлены вокнах штоков. На чертеже схематично изображено устройство для формования изделий из бетонных смесей, общий вид, разрез.1Устройство для формования изделий иэ бетонных смесей состоит из под863342 Формула изобретения ВНИИПИ Эаказ 7666/25 ТиРаж 632 Подписное филиал ППП фПатент,г.ужгород,ул.Проектная,4 нижной рамы 1 с гидродомкратами 2и направляющими 3. Гидродомкраты 2снабжены штоками 4, а направляющие3 калибровочными шайбами 5. На штоки. 4 и направляющие 3 посажена соответственно с втулками б и цапфами 7горизонтальная траверса 8, на которойзакреплены пуансоны 9. В отверстия10 штоков 4 вставлены клиновые фиксаторы 11. На подвижной...

Номер патента: 856536

Опубликовано: 23.08.1981

Автор: Хаимов

МПК: B01J 19/26

Метки: битума

...собой.Причем каждый реактор снабжен вертикальной перегородкой, закрепленной на его днище и делящей реактор на два отсека, в которые помещены распределители воздуха, а трубопроводы вывода битума соединены с каждым отсеком.На чертеже представлено предлагаемое устройство.Установка для получения битума включает реактор 1, насос 2 для подачи сырья с всасывающим 3 и нагнетательным 4 патрубками, сырьевой трубопровод 5, соединяющий нагнетательный патрубок 4 насоса с нижней частью реактора 1, распределитель 6 воздуха, размещенный в нижней части реактора 1, компрессор 7, соединенный трубопроводом 8 с распределителем воздуха и трубопроводы 9 для вывода разных марок битумов. 5 О 15 20 25 30 35 40 45 50 55 М 4Сырье, предварительно подогретое до...

Номер патента: 852377

Опубликовано: 07.08.1981

Авторы: Кудин, Хаимов, Хайнер, Энграф

МПК: B05C 5/02

Метки: движущийся, клеяна, ленточный, материал, нанесения

...свойств клеевых составов,Устройство оаботает следующим образом.Через горловину 2 заливается определенное количество клея или его компонентов,Вал 7 в это время повернут так, чтозаслонки б,перекрывают отверстия в днище 3 и выход клея из емкости 1 закрыт.После залива клея горловина 2 герметически закрывается.С помощью мешалки 4 клей или егокомпоненты перемешиваются до определенной консистенции.Перед началом работы вал 7 поворачивается и заслонки б открывают отверстия 5 в днище 3, Клей через отверстия течет на движущийся ленточный материал14. Так как ширина камеры 10 значительно шире отверстий 5 в днище 3, струя клеящего состава попадает на материал безконтакта со стенками камеры 10.На материале 14 образуется клееваяванна 15, которая...

Номер патента: 848708

Опубликовано: 23.07.1981

Авторы: Кириллов, Матвеенко, Нахман, Хаимов, Храбров, Шварцман

МПК: F01D 25/32

Метки: лопатка, направляющая, паровойтурбины

...между влагоулавливающей щелью и сборным коллектором и сообщенными с последним у корня и периферии лопатки.На фиг. 1 показана направляющая лопатка, на фиг. 2 - сечение А-А. на фиг. 1.Направляющая лопатка паровой турбины содержит сборный коллектор 1, сообщенный отводными каналами 2, выполненными в теле лопатки по всей ее высоте, с влагоулавливающей щелью 3, расположенной на.вогнутой части профиля у выходной кромки 4. Лопатка снабжена двумя дополнчтельными коллекторами 5 и 6, расположенными между влагоулавливающей щелью 3 и сборным коллектором 1 и сообщенными с848708 Формула изобретения оставитель С; 1"уровехред М.Коштура Корректс ароши"Редактор В к Тираж 553 Государственного комитет делам изобретений и откры сква, Ж, Раушская наб...

Номер патента: 827626

Опубликовано: 07.05.1981

Авторы: Свиридов, Таджиев, Хаимов

МПК: D01B 7/02

Метки: коконов, подготовки, размотке

...коко шивать по какому душно-сухого состо дополнительная оп конов, При обработке живых коконов СВЧизлучениями токи проникают внутрь влажной куколки, увеличивая интенсивность теплового движения атомов и молекул вещества куколки, и тем самым вызывая ее нагрев, При этом влага, интенсивно испаряясь из куколки, ИОВышает парци альное давление в воздушной прослойке кокона и тем самым ускоряется ее движение через оболочку в окружающую среду.Градиенты температуры и влажности наиаправлены в одну и ту же сторону - от куколки через воздушную прослойку и стенку оболочки наружу.В заВисимости От срокоВ пуска коконОВВ размотку при установленном диапазоне параметров СВЧ-поля можно получать коконы после обработки с различной остаточной влажностью -...

Номер патента: 819368

Опубликовано: 07.04.1981

Авторы: Кириллов, Матвеенко, Нахман, Хаимов, Храбров, Шварцман

МПК: F01D 25/32

Метки: влажнопаровойтурбины, лопатка, направляющая

...9 и 10 переменного сечения. Леи, 20 точный пакет 8 состоит из последовательно уложенных плоских 11 и гофрированных 12 стальных лент. В полости 5 корпуса 3 размещено дренажноеустройство, выполненное в .виде труб-ки 13 с двумя диаметрально противоположными внешними продольными ребрами 14, На спинке 15 лопатки, научастке наибольшей кривизны, выполнена щель 16, сообщенная с пакетом 830 отверстиями 17.819363 Формула изобретения 4 М/ ур д р фф КИПИ Заказ 1208/6 Тираж 553 . Подписное 4Филиал ППП"Патент",. гужгород, ул. Проектная Отбрасываемые расположенным пе- рЕД направляющей лопаткой рабочим колесом капли влаги попадают в каналы 9 и 10 ленточного пакета 8, скапливаются в пазах-камерах 7 и через отверстия 4 жидкость поступает в полость 5....

Номер патента: 816772

Опубликовано: 30.03.1981

Авторы: Годило, Иванова, Кудин, Мокренский, Хаимов

МПК: B29D 27/00

Метки: вспененных, изго-товления, непрерывного

...штуцером 20 вакуум-отсоса, соединенным с коллектором 13. Распределительный кл а па н 14 выполнен в виде двух пробковых кранов с поворотным сердечником 21.Один из кранов сообщен с коллектором 12, соединенным с источником перегретого пара или горячего воздуха а другой - с коллектором 13, соединенным с камерой вакуум-отсоса. Для нагрева звеньев 4 установлены теплонагревательные элементы (ТЭНы) 22 и имеется устройство 23 для резки изделия в движении.Устройство работает следующим образом.Включается привод (не показан) и приводятся в движение транспортер 5 и роль- ганг 10 с одинаковой скоростью. По роль- гангу подается металлический лист 8. Одновременно с включением привода производится нагрев звеньев 4 в камере 15 нагрева транспортера 5...

Номер патента: 808297

Опубликовано: 28.02.1981

Авторы: Константинов, Кудин, Мокренский, Хаимов, Хайнер

МПК: B28B 5/00

Метки: пустотами, строительныхизделий

...пустотообразователем 6 45 (фиг. 2).Пустотообразователи 6 выполнены в виде стержня с коническими участками 18 и 19 в клиновидной части транспортеров 7 и 11 и уточненным участком 20 между ними.Заправка установки формуемой массой производится только в процессе наладки.Устройство работает следующим образом.Транспортерам 1, 7, 10 и 11 сообщается движение (механизм привода не показан), Сыпучая масса из бункера 2 насыпаетсяна транспортер 1 с высотой Ь. С помощью уплотнительного элемента 4 производится уплотнение массы до высоты Ь, равной высоте расположения пустотообразователейнад транспортером 1, Из бункера 3 на уплотненную массу и пустотообразователи довысоты Ь досыпается сыпучая масса, которая захватывается клиновидной частьютранспортера 7...

Номер патента: 783447

Опубликовано: 30.11.1980

Авторы: Иванов, Караковский, Кудин, Михайлов, Хаимов, Шагурин

МПК: E04G 21/12

Метки: арматурного, каната, каркас, навивки, цилиндрический

...арматурного каната 5, механизм натяжения и бухту с канатом (не показаны),На столе 1 установлен цилиндрический каркас 6, на который навивается арматурный канат 5,Поворотный стол 1 снабжен механизмом фиксации витков каната 5 накаркасе 6, выполненным в виде блока7 косорасположенных прихимных роликов8,:. Блок 7 смонтирован на траверсе 9,которая шарнирно закреплена на каретке 10,Траверса снабжена пружиной11 и тягой 12, связанной с кареткой10, Сама каретка установлена на направляющей 13 с возможностью пере-.мещения от винта 14, снабженногоэвездочкой 15, которая связана цепью16 со стационарной звездочкой 17,установленной по оси стола, Каждыйролик 8 состоит из оси 18 и набораколец 19, профилированных по элиптической кривой, образованной от...

Номер патента: 774950

Опубликовано: 30.10.1980

Авторы: Калакутин, Константинов, Кудин, Мокренский, Садыков, Хаимов, Хайнер

МПК: B28C 7/04

Метки: питатель, сыпучих

...11Выбор длин рычагов определяетсяиз соотношений(1,3 - 1,5)д Ьцр (1)и д Ь = - , дЬг,1с Е (2),полученных кэ следуюших соображений,Для получения плит постоянной плотности ) и толшины Ь необходимо по 3 3давать на транспортер 1 сыпучий материал с постоянным массовым расходомС =Ь Ь Ч, (3)где г" - плотность плиты, кг/мЬ - толшина плиты, м;Ь - ширина, плиты, м;ч - скорость выхода прессованных плит, м/с.Из-под рабочего органа (ролика) 4выходит уплотненная смесь с постоянной плотностью Ь , величина котоРЕрой регулируется с помощью груза 5.На уплотненную смесь досыпается смесьиз бункера с плотностью " до высотыЬ над поверхностью транспортера 1.1Для обеспечения равенства (3) необходимо выдержать высоты в соответствии с равенством (4)3 5 цре. Хюг...

Номер патента: 682805

Опубликовано: 30.08.1979

Авторы: Злотин, Терентьев, Тимофеев, Хаимов, Черненко

МПК: G01N 25/14

Метки: влажности, измеритель

...которые совместно с вентилем 4 и манометрами вторичной схемы образуют систему обеспечения изокинетических условий отбора пробы и измерения общего расхода в ней. За трубкой 3 полного давления установлен лопаточный сепарирующий элемент 5, сконструированный с учетом реально формирующихся дисперсностей в измеряемом потоке.В зоне завершенной сепарации в теплоэлектроизоляционном конце 6 заподлицо с внутренней стенкой корпуса 1 установлен испарительный элемент из двух частей: 7 и 8, которые включены в дифференциальную мостовую вторичную схему.Устройство работает следующим образом.Пробоотборник погружается в измеряемый пароводяной поток, и вентилем 4 устанавливается такое соотношение статических давлений в щелевой камере 2 и во внешнем потоке,...

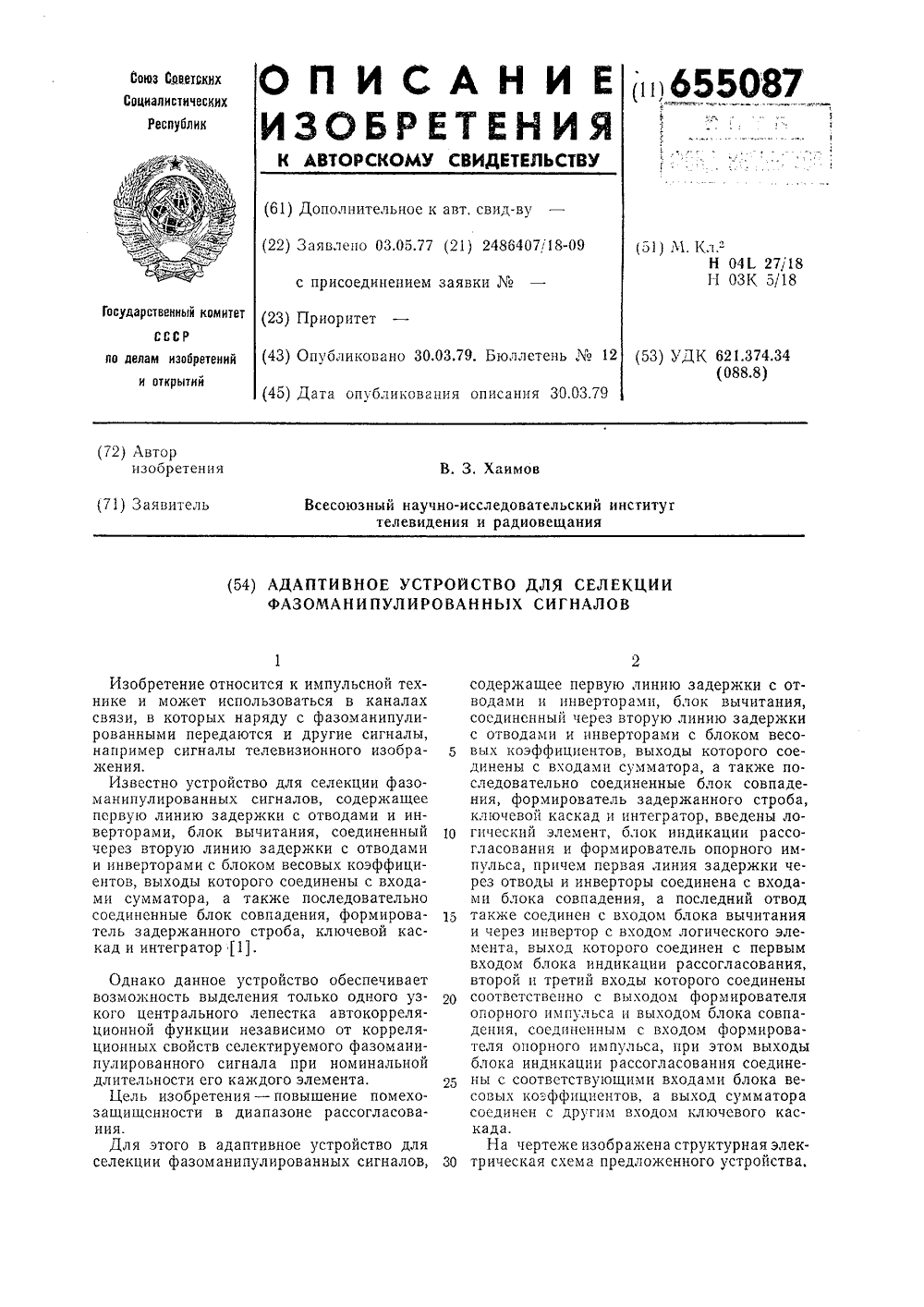

Номер патента: 655087

Опубликовано: 30.03.1979

Автор: Хаимов

МПК: H04L 27/18

Метки: адаптивное, селекции, сигналов, фазоманипулированных

...фронтом результирующего импульса.При совпадении длительностей результирующего и опорного импульсов, а также при совпадении положительных фронтов результирующего импульса и первого элемента задержанного фазомаипучированного сигнала блоком 13 индикации фиксируется отсутствие рассогласования и вырабатывается соответствующий управляющий импульс, который затем подается в блок б весовых коэффициентов. Если же при совпадении положительных фронтов результируюишго ими)льса и первого элемента задержанного фазоманипулированного сигнала длитсльность рсзультирую:цего импульса оказывается меньше длительности опорного, вырабатывается для подачи в блок б весовых коэффициентов другой управляющий импульс, соответствующий рассогласоваипю т, - б. Если...

Номер патента: 647293

Опубликовано: 15.02.1979

Авторы: Анисимов, Ваганов, Линцер, Токарев, Хаимов

МПК: B28B 11/00

Метки: бетонной, смеси, сухой, увлажнения

...пропигки уложенной смеси.Указанная цель достигается о в устройстве, включающем формЩ юменский инженерно- межколхозстройобъединение-1 ИгИ Госуиер по делам 035, Москве, 0 г Зекаго ип ); ЦОЕЪт Г 4 йо Да 1/сЗ и ВЕ;ОГО "Гт 1)18TИ 0"Е 1 е "Р,щен соответствующий ииъекгор 7, пере городки 9 установлены отиосительно ицза крышки 2 с зазором, а вместимосг , -каждого отсека 8 рассигьваетсяисхо.,дя из количества Воды, необходимогодля пропигки близлежащего объема су)ойсмеси 10,ПОДГО ТОВЛЕ Н НаЯ ФОРМ а . Згп ОЛ НЯЕ ".СПсухой бетонной смесью 10, которая раз"равнивается и на нее усгайавпиваетсяприжимная крышка 2 с поддоном 3 иинъекторами 7. Затем смесь 10 иотняетсЯ Вибрированием; а пОддОн1 евезВОДОприемный патрубок с запорньгм кра:-ном 4...

Номер патента: 618862

Опубликовано: 05.08.1978

Автор: Хаимов

МПК: H04L 27/18

Метки: селекции, сигналов, фазоманипулированных

...согласованный фильтр 12 и амплитудный детектор 13, выход которого подключен ко входу второго элемента задержки 5, Причем входы блоа 6 весовых коэффициентов соединены с выходами третьего элемента задержки 9, вход которого соединен со входом блока 11 выделения огибающей фазоманипулированного сигнала, выход которого подключен ко входу первого элемента задержки 1, а вход согласованного фильтра 12 соединен с выходом сумматора 7, при этом соответствующие выходы третьего элемента задержки 9 подключены к дополнительным входам блока 6 весовых коэффициентов че.рез дополнительные инверторы 10.Устройство работает следующим образом.Входной фазоманипулированный радиосигнал, фаза несущей которого манипулирована в соответствии, например, с кодом...

Номер патента: 595018

Опубликовано: 28.02.1978

Авторы: Ганеев, Никитин, Хаимов

МПК: B06B 1/16

Метки: возбудитель, динамического, момента

...чертеже схематически изображен прсд О лагасмый возбудитель.Возбудитель содержит основание 1 с укрепленным на нем валом 2. 1-1 а валу установлены держатель 3 в виде аоздухонровода и тангенциальные сопла 4, На конце держателя 15 3 укреплена кас 1 та 5. Стенш 6 кас 1. 5выполнены эласти шыми, а грузы 7 яаля 1 отся дном камеры 5. Воздух подастся и центр вала 2, проходит по аоздухопроводу 3 в камеру 5. Полость камеры 5 соединяется с ат мосферой через рсгулирусмос дроссельное Отверстие 8,Работает возбудитсль следующим образом.Сжатый воздух подастся а центр вала 2и выбрасывается через сопла 4, раскручивая 25 аал с укрепленными на нем камерами 5. Одновременно сжатый воздух подастся в камеры 5. С увеличением давления воздуха объем камеры...

Номер патента: 589293

Опубликовано: 25.01.1978

Авторы: Абдуллаев, Абдурахманов, Золотова, Копылов, Хаимов, Шадманов

МПК: D01B 7/02

Метки: коконов, подготовки, размотке

...тем, что перед смешизводят электрофорез серицина оликриламидном геле, а объедипы осуществляют с учетом элекких характеристик, Приэтом объенов в группы проводится независоба замаривания и сушки.Заказ 347/20 Тираж 574 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССР. по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ствами, процессы запаривания и размотки их проходят при одних и тех же режимах.Перед смешиванием от коконов каждой заготовительной партии отбирается образец в 100 коконов, из которых путем вырезки 5 и очистки приготавливаются робы коконнойоболочки. Для электрофореза берется навеска измельченной оболочки, которая н однократно промывается...

Номер патента: 587175

Опубликовано: 05.01.1978

Авторы: Абдуллаев, Люштра, Мушеев, Хаимов

МПК: D01B 7/02

Метки: коконов, сушки

...коконов, несмотря на то, что теплоноситель имеет большое влагосодержание 120-135 г/кг сухого воздуха. 30 Целью изобретения является сохранение природных свойств оболочек живых коконов после их сушки, а следовательно, и улучшение их разматываемости при дальнейшей переработке.Это достигается тем, что обработка проводится в две стадии сушильным агентом с изменением его параметров на каждой стадии при температуре агента на второй стадии 20-30 С и его влагосодержании 15-30 г/кг сухого воздуха, при этом, с целью сохранения природных свойств оболочек коконов, температура агента на первой стадии соответствует 79-81 С при его влагосодерожанни 60-70 г/кг сухого воздуха.Сушка коконов проводится следующим образом.На первой стадии...
