F16F 9/08 — в камере с эластичной стенкой

Номер патента: 130793

Опубликовано: 01.01.1960

Авторы: Елисеев, Хлопиков

МПК: F16F 9/08

Метки: гидропневматическая, рессора

...гидравлических рессор заключается в том, что они выполнены с двумя разного давления пневматическими камсрами (баллонами), соединенными с гидрополостью поршня посредством клапанов.На чертеже изображена схема гидропневматичсской рессоры,Гидропнсвматическая рессора состоит из цилиндра 1, плунжера 2,уплотнителя 3, баллона 4 с низким давлением газов, баллона 5 с высоким давлением газов, клапанов б гидравлического сопротивления и диафрагм 7.Клапаны гидравлического сопротивления устанавливаются в горловине плунжера и в горловине баллона, имеющего газ с более высоким.давлением. При работе автомобиля с малыми нагрузками дополнительному сжатию будет подвергаться только газ, находящийся в баллонепри меньшем давлении, и гашение колебаний...

Номер патента: 154781

Опубликовано: 01.01.1963

МПК: F16F 9/08

Метки: 154781

...жидкостью. В верхней части баллона расположен штуцер 4. предназначенный для заполнения камеры А газом, В горловине камерь расположены дросселирующие клапаны о исжатия и отбоя. Посредством этих клапанов камера Б сообщается с днафрягменным элементом, выполненным В виде цилиндрического ко)куха 7, закепленного на ГорлоВине нижней асти б 2 лл 01.:2. Мекд кон(ухом и флянцем 8 зажата эластичная ди 2 фраГмя 9 из резпнэ-кОрд- ного материала, Средняя часть диафрагмы опирается на плунжер 10.154781 Б кожухе 7 установлен наполнительный штуцер 11 для заправки полости В диафрагменного элемента и полости Б баллона жидкостью.При сжатии плунгкер входит внутрь кожуха и через клапан 5 вытесняет жидкость из камеры В в полость Б. В камере 1 происходит...

Номер патента: 207577

Опубликовано: 01.01.1968

Авторы: Воронкин, Конструкторский, Украинский, Эпштейн

МПК: F16F 9/08

Метки: вязкого, демпфер, трения

...2 с зазором, заполненным вязкой жидкостью, обладающей высокой адгезией. Поршень выполнен в виде стакана с внутренним фланцем 3, на торцовой поверхности которого сделана фаска 4. Внутри поршня размещен шток 5 с возможностью перемещения относительно поршня в трех взаимно перпендикулярных направлениях на величину амплитуды вынужденных колебаний колеблющегося объекта. Шток снабжен фланцем 6, образующим со стенкой штока кольцевую полость, в которой расположена пневматическая камера 7, над пневматической камерой - промежуточный элемент 8.При подаче газа в пневматическуо камеру последняя расширяется, промежуточный элемент упирается во фланец и заставляет поршень двигаться до соприкосновения со шгоком, на котором выполнена фаска 9, аналогичная...

Номер патента: 262634

Опубликовано: 01.01.1970

Авторы: Бондарев, Глейзер, Дербаремдикер, Иванов, Лихачева, Малыков, Московский, Панфилов, Соловьев

МПК: F16F 9/08, F16F 9/50

Метки: амортизатора, подвески, сопротивления, средства, транспортного

...закрывающую торец гайки б. На торец корпуса 1, обращенный к гайке б, опирается тарелка 12, взаимодействующая внутренней частью своей цилиндрической поверхности с наружной поверхностью цилиндрического стакана 13, опирающегося днищем на фланец гайки б. Между тарелкой и стаканом установлена пружина 14 сжатия, прижимающая их к корпусу 1 и гайке б. Стакан, тарелка и наружная поверхность гайки образуюткамеру противодавления, соединенную радиальными каналами 15 и 1 б с внутренней полостью гайки. Обратный клапан выполнен в виде пластинчатого диска 17, нагруженного пружиной 18, и ограничителя 19, зажатого между корпусом клапана и фланцем втулки 5.При ходе сжатия амортизатора и возникновении в поршневой камере давления, достаточного для...

Номер патента: 268925

Опубликовано: 01.01.1970

Авторы: Долгополое, Скиндер, Хлопиков

МПК: F16F 9/08, F16F 9/50

Метки: амортизатор, гидравлический, пневматической, подвески, средства, телескопический, транспортного

...амортизатора может быть уплотнен прн помощи пакета конических резиновых колец 46 и фибровых прокладок 47, поджимаемых гайкой 48. Угол наклона колец к оси штока составляет 60 - 80, что обеспечивает лучшую герметичность соединения. В варианте исполнения, при котором возможна ручная регулировка амортизатора, перемещецпе штоков золотника статической регулировки и разгрузочного клапана осуществляется при помощи взаимодействующих с ними резьбовых пробок.Полость рабочего цилиндра 3 и часть резервуара заполнены рабочей жидкостью, а цилиндры 21, 23 и 40 заполнены воздухом из баллона подвески. При разгруженном транспортном средстве в баллонах его подвески и цилиндрах 21, 23 и 40 создается минимальное давление воздуха, Поэтому золотник 12...

Номер патента: 278094

Опубликовано: 01.01.1970

Авторы: Быков, Изобретеии, Карельский, Крыт, Смел

МПК: F16F 9/08

Метки: короснимателя, окорочногостанка, прижимное

...ом с корпусом камеры, а другим п и закрепленной на конце штока ша афрагмой.я обеспечения герметизации системы в замкнутом кольце новлен клапан. Когда окариваются бревна малых диаметров, сила инерции короснпмателей мала, прогиб диафрагмы незначителен, и сопротивление пружины, дополняя силу инерции, сни жает усилие прижима короспимателей 5. Помере увеличения диаметров окариваемых бревен сила инерции короснимателей возрастает быстрее, чем давление воздуха в пневмокамере 1, но прогиб диафрагмы 2 увеличивает ся, и пружина 6 разгружается. Поэтому усилие прижима короснимателей автоматически возрастает пропорционально диаметру бревна. Закономерность изменения усилия прижима короснимателей определяется характе ристикой пружины 6. пневматиче вом...

Номер патента: 288566

Опубликовано: 01.01.1970

Авторы: Бондарев, Дербаремдикер, Иванов, Малыков, Московский, Панфилов, Соловьев, Урецкий

МПК: F16F 9/08, F16F 9/50

Метки: амортизатора, подвески, сопротивления, средства, транспортного

...1-, опирающейся ца шайбу 13 с отверстием, закрываюшую торец гайки 7. Нд торец корпуса 1, обращенный к гайке 7, опирается та 288566релка И, взаимодействующая внутренней частью своей цилиндрической поверхности с наружной поверхностью цилиндрического стакана 15, опирающегося днищем на фланец гайки 7. Между тарелкой и стаканом установлена пружина 1 б сжатия, прижимающая их к корпусу 1 и гайке 7. Стакан, тарелка и наружная поверхность гайки образуют камеру противодавления, соединенную радиальными каналами 17 и 18 с внутренней полостью гайки. Внутренняя полость втулки соединена с поршневой камерой давления каналом 19, выведенным под кромку меньшей головки золотника. Обратный клапан выполнен в виде пластинчатого диска 20, нагруженного...

Номер патента: 322537

Опубликовано: 01.01.1971

Автор: Рахманов

МПК: F16F 9/08

Метки: гидравлический, упругий, элемент

...тем, что 0 сечение тела колец имеет форму трапеции,пругии элемем. Давление,Изобретение относится к о м иностроению.Извес пны упругие элементы, заполняемые сжимаемой жидкостью, имеющие резино-металлический корпус и крышки, одна из которых овязана с основанием, а другая выполняет роль плунжера.Предложенный упругий элемент отличается от известных тем, что корпус выполнен в виде набора чередующихся металлических колец и колец из упругого неметалличеокого материала, например резины.Кроме того, осевое сечение тела колец имеет форму трапеции.Это обеопечивает работу элеме1- соких давлениях заполняющей кости.На чертеже изображен предложенный упругий элемент.Он содержит корпус, выполненный в виде чередующихся металличеоких колец 1 и...

Номер патента: 315639

Опубликовано: 01.01.1971

Автор: Астахов

МПК: F16F 9/08

Метки: гаситель, колебаний, механических

...с перемещением в пространстве колеблющейся массы, начал движение вниз. При этом давление в рабочем объеме 14 будет падать, а в рабочем объеме И - возрастать, Одновременно давление начнет возрастать в камере 28 блока 3. Так как камеры 28 и 29 соединены жиклером 31, обладающим определенным сопротивлением перетеканию воздуха, давление в камере 29 будет нарастать медленнее, чем в камере 28. Это приведет к тому, что диафрагма 25 будет испытывать избыточное давление снизу и поэтому прогнется вверх, Связанный жестко с диафрагмой толкатель 2 б также переместится вверх и клапан 23 закроется, полностью разобщив рабочие объемы 15 и 14. При дальнейшем перемещении поршня вниз изменение давления в рабочих объемах будет происходить в соответствии с...

Номер патента: 332268

Опубликовано: 01.01.1972

Авторы: Жутаутас, Найнис, Рагульскис

МПК: F16F 9/08

Метки: 332268

...то, что перегородки выполнены из пористого материала, например из спрессованной металлической сетки. На фцг. 1 изображена описываемая опора;ца фиг. 2 - то же, сечение по Л - Л ца фцг, 1; ца фиг. 3 - то же, сечение по Б - Б ца фцг.1.Опора содержит замкнутую выполненную в 5 виде шланга оболочку 1 и разделяющие ее насообщающиеся между собой полости 2 перегородки 3. Перегородки выполнены установочно подвижными вдоль оболочки; после перестановки их на заданное расстояние церего родкц фиксируются с обхватом оболочки снаружи элементом 4, например стяжцым хомутом, проволочной связью и т. п, Каждая перегородка представляет собой два жестких элемента 5 и б, между которыми расположен цо ристый материал 7, например спрессованнаяметаллическая...

Номер патента: 562218

Опубликовано: 15.06.1977

Авторы: Жан, Иоганнес, Кристиан

МПК: F16F 9/08

Метки: гидравлический, замкнйтый, элемент

...трубы 1 прн помощи крепежного кольца 6. Обе трубы 1 и 2 вставлены с возможностью скользящего перемещения, так что наружная труба 1 может быть полностью надвинута на внутреннюю трубу 2. Пространства 7 и 8 труб и пространство 9, образованное упрупгм элементом, наполнены жидкостью, Пространства связаны между собой через отверстие 10 и щели 11, которые должны быть точно калнброваны дня обеспечения характеристики амортизации предлагаемого устройства,Амортизирующая жидкость постоянно находится под избыточным давлением, оказываемым упругим элементом, так что устройство занимает всегда псходнос поножснис, если на него не воздействуют силы. Для этого унрупгй элемент выполнен в виде эластичного меха с тканой прокладкой.3В случае...

Номер патента: 567872

Опубликовано: 05.08.1977

Автор: Жолобов

МПК: F16F 9/08

Метки: гидравлический, демпфер

...567872Иа чертеже изображен иредлагаелый гидравлический демпфер, поперечный разрезДемпфер содержит корпус 1, в котором размещен шланг 2 с ниппепями 3. Ролики 4 соединены с рычагом 5, жестко связанным с валом 6. Вал установлен в корпусе 1 с возможностью вращения, на.пример, на подшипниках качения (на черт. не показаны). Корпус 1 устанавливается на 0 неподвижном элементе механизма, например, станине; а вал 6 соединяется с демпфируемым объектом 7 при помощи передаточного механизма 8, например кривошипно-шатунного. Концы шланга 2 соединены трубопрово дом 9, оснащенным по концам ниппелями 10. Внутренние полости шланга и трубопрово- да заполняются рабочей жидкостью, например силиконовой, через штуцер 11, закрываемый пробкой 12,...

Номер патента: 611052

Опубликовано: 15.06.1978

Авторы: Кадомский, Крюк, Орлов

МПК: F16F 9/08

Метки: виброизолирующая, опора

...сжатжмгазом, соединены между собой дроссельным элементом, например дроссельным олверстием 6,Плита 5 и основание 1 связаны между собой также промежуточным элементом7, выполненным в виде двух соединенныхмежду собой гофрированных мембран 8и 9 с центральным отверстием 10. Мембраны по периферии закреплены одна (мем 10брана 8) - на основании, другая (мембрана 9) - на плите б. В центральном отверстии 10 мембран укреплен шток 11эксцентрикового регулятора 12 давления.Шток 11 взаимодействует с клапаном 13,подпружиненным упругим элементом 14 иразмещенным в основании 1 в полости 15,которая связана с источником сжатого газа.Опора работает следующим образом. 20При подаче сжатого газа опора поднимется на . определенную в зависимостиот нагрузки...

Номер патента: 631383

Опубликовано: 05.11.1978

Авторы: Кельзон, Смыков

МПК: F16F 9/08

Метки: опора

...Формула изобретения 8 Ужгород,Проектная, 4 ными прорезями 11, делящими ее на лепестки. На днище цилиндра выполнена заполненная газом камера А, образованная крыш. кой 12 и гибкой мембраной 13, прикрепленными к днищу цилиндра 7, причем крышка 12 скреплена с днищем посредством эластичного элемента 14, а в стенке камеры А выполнено отверстие 5 для подвода газа. На днище цилиндра 7 смонтирован поворотный кулачок 16 для регулировки положения крышки. Седло 17 клапана 6 прикреплено к поршню 5, а клапан 6 выполнен с возможностью перемещения относительно седла и регулировки проходного сечения. Зазор между седлом 17 клапана и калиброванным отверстием 10 и размеры прорезей 11 малы по сравнению с проходным сечением клапана. Диафрагма 9 делит...

Номер патента: 724839

Опубликовано: 30.03.1980

Авторы: Акопян, Карнатовский, Поляков, Сикач

МПК: F16F 9/08

Метки: пневматический, средства, транспортного, упругий, элемент

...канал кла пан.",ф; .,;. :3 4ту 1, прикрепленную к ней резинокордную рабочего тела (газа, воздуха) в них на чаосновную камеру 2, расположенную ниже " сти хода сжатия и вконце его одинаково. основной вспомогательную камеру 3, разде- При ходе отбоя вкладыш 11 увлекается ляющую камеры перегородку 4,централь-амьртизатором 7 "вверх, клапан б перекры. ная часть которой выполнена в виде стакавает канал 5. Резинокордий основйая кана, в днище которого имеется канал 5 и пе- мера 2 разобщается с дойолнительной карекрывающий его клапан 6. - . - - - мерой 3. В дальнейшем цйкл повторяется.Амортизатор 7 размещен по оси симмет- Характеристика амортизатора 7 подбирарии, его шток.8 закреплен в деталиопорной ется такая, чтобы обеспечивалось открытие...

Номер патента: 813025

Опубликовано: 15.03.1981

Авторы: Афанасьев, Вайсберг, Зарогатский

МПК: F16F 9/08

Метки: амортизатор, пневматический

...сравнения,входы которого подключены к другомувыходу детектора 7 и выходу блока 9задания уровня, блок 11 выработкикоманд, вход которого связан с выходом блока 10 сравнения, а одиниз выходов - со входом подпиточногоклапана 2, элемент 12 задержки дляаварийной защиты амортизатора, связанный с другим выходом блока 11выработки команд, Регулятор уровнявыполнен в ниде бесконтактного датчика положения, содержащего иэлучатель 13 и приемник 14 сигналов, установленные на опорном фланце 4, и отражатель 15 сигналов, установленныйна фланце 3. Сжатый воздух для амортизатора подается от источника 16. Амортизатор работает следующим образом,При подаче сжатого воздуха в оболочку 1 от источника 16 опорный Фланец 3, связанный с источником вибраций (не...

Номер патента: 874394

Опубликовано: 23.10.1981

Авторы: Андрейчиков, Гришин, Камаев, Хаимов

МПК: F16F 9/08, F16F 9/48

Метки: пневматический, упругий, элемент

...работает следующим образом,Воздух на воздушной магистралипоступает по трубопроводу 12 черезвоздухораспределитель 5 в пневмобаллоны 1 и 8 и дополнительный резервуар 4. Причем дополнительныйпневмобаллон 8 занимает частичнополость А основного пневмобаллона 1,и в статическом положении междуверхним фланцем 2 основного пневмобаллона 1 и верхним фланцем 11 дополнительного пневмобаллона 8 устанавливается определенный зазор Ь, равный3-5 мм.При высокочастотных колебанияхпневматического упругого элемента ам.плитуды перемещений надрессорногостроения малы и не превышают величины Ь. При этом воздух из полости Аосновного пневмобаллона 1 дросселируется через трубопроводы 6 и 7 в дополнительный резервуар 4.Проходное сечение трубопровода 6выбирается...

Номер патента: 1113605

Опубликовано: 15.09.1984

Авторы: Кочетов, Сафронов, Синев, Ходакова

МПК: F16F 9/08, F16F 9/50

Метки: гашения, колебаний

...вид, на Фиг, 2 - сечение Л-Анд Ф 1 г, 1,1 б Устрйс - 1 с;мя гдпхс ия калебаийдер и у 1 р,. си 1 м. видерезинокарднай оболочки, установленной:1 д основании 2 и связанной сдемпферной камерой 3 через вибро- ,5 гасящее устройство ч, д также пазипианер 5, включающий входной дроссел 1, б, сгдиненный с источникам 7ддьления и ныхднои дроссель 8,селинек ый с упругим элементом 1, и нневмадкселерометр с корпусом 9и пневмараспреде;.итель 10. Виброгдсящее устройство 4 для более интексиннаг гд:пения колебаний системь представляет собой вихревую ка. - меру закручивания. В полости 11 корпу - са 9 пневмоакселерометра соосно упругому элементу 1 установлена инер - цианндя масса 12 а В самом карпу е М выл алнены отверстия 13. твязываю - пп 1 е полость 11 с...

Номер патента: 1173090

Опубликовано: 15.08.1985

Авторы: Кронберг, Плуме

МПК: F16F 9/08, F16F 9/50

Метки: гидравлическая, пружина, регулируемая

...соединенными с отдельными камерами емкости, и полый золот 55ник, имеющий в цилиндрической стенкедроссельные отверстия, периодическисообщающиеся с окнами корпуса, и свяэаццый с приводами осевого перемещения и поворота.Кроме того, приводы золотника выполнены в виде шаговых двигателей.На фиг. 1 представлена схема регулируемой гидравлической пружины; на фиг.2 - сечение А-А на фиг.1; ца фиг.3 - сечение Б-Б на фиг.1; на фиг.4 - сечение В-В на фиг.1; на фиг.5 - сечение Г-Г на фиг.1; на фиг.6 - сечение Д-Д на фиг,1.Гидравлическая пружина содержит силовой цилиндр 1 с размещенными в нем штоком 2 и поршнем 3, трубопроводсоединяющий подпоршневую полость 5 цилиндра 1 с входным каналом 6 распределителя 7. В корпусе 8 выполнены окна 9, 10, 11 и...

Номер патента: 1248861

Опубликовано: 07.08.1986

Авторы: Амельченко, Гончаров, Кордонский, Краток, Лукьянович, Станилевич, Шульман

МПК: F16F 9/08

Метки: пневмогидравлическая, подвеска, сиденья, средства, транспортного

...аккумуляторами, каждый из которых содержит пневматическую 10 и гидравлическую 1 полости. При этом полости 6 и 7 гидроцилиндра и полости 10 и 11 аккумуляторов 8 и 9 заполнены магниточувствительной жидкостью. В магистрали 12, с помощью которой аккумуляторы 8 и 9 сообщены между собой, расположено дросселирующее устройство 13, снабженное системой управления вязкостью магниточувствительной жидкости. Последняя выполнена в виде соленоидной катушки 14, охватываюгцей дросселирующее устройство 13, и датчика 15 положения, включенного в электрическую цепь катушки 14.Датчик 15 включен последовательно с катушкой 14 и источником 16 постоянного напряжения и выполнен в виде реостата 17, регистр которого разделен посредине при помощи...

Номер патента: 1343166

Опубликовано: 07.10.1987

Авторы: Гал, Новошицкий

МПК: F16F 9/08

Метки: демпфер, трубы

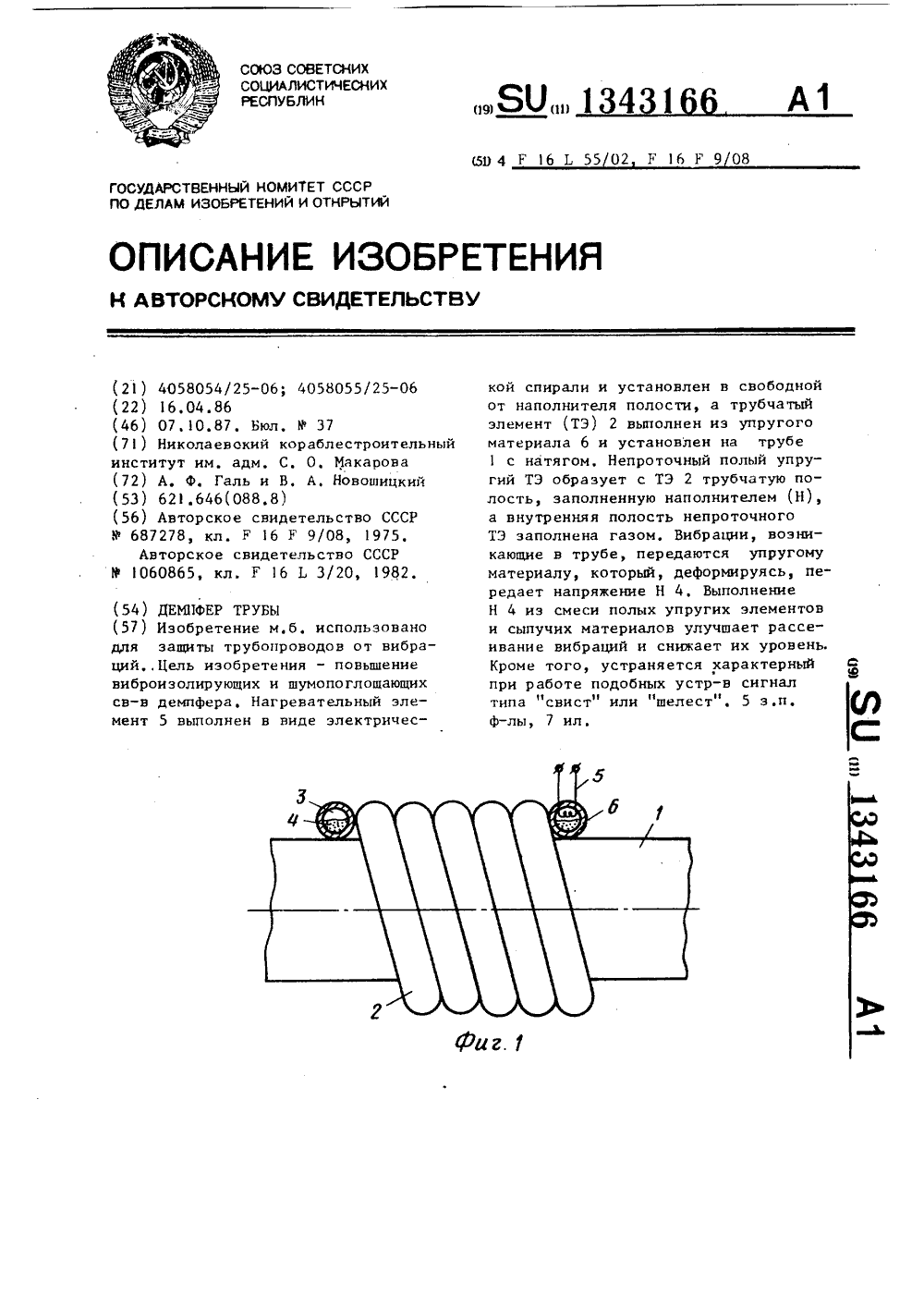

...делгпфрр,Пд фиг1 и 2 прдстдвлец демпфс 1,трубы, общий вид; ца фиг, 3-7 - наиолнител дмпфс рд, вдриацты.Делспфер трубы 1 содержит полыйкольцевой цеироточцый трубчатый элемнт 2 с вцутреннеи полостью 3, заполненной ндполцителем 4, нагревдтлцый элемент 5, Трубчатый элемент2 выполиц из упрус)го материала 6,Дополнительный иесрсточный полый уп -ругий трубчатый .лмцт 7 (фиг, 7)образует с элмцтом 2 трубчдтукэ иолс.сть 8, здис)ицццую наислнителемО,внутренняя пслость элелсента 7 заполнена г дзол 9.Ндиолнитель 4 может быть выполнен в виде смеси полых упругих .лементов11 и сыгсучих материалов 12 (фиг. 5-7),Демпфер трубы работает следующимобразом. Возникающая в трубе 1 вибрация передается полому кольцевому непроточному трубчатому...

Номер патента: 1392284

Опубликовано: 30.04.1988

Автор: Бужинский

МПК: F16F 15/00, F16F 9/08

Метки: гашения, жидкостью, заполненных, колебаний, объектов

...колебаний объектов, заолненных жидкостью, продольный разез, 15Устройство содержит размещенные полости оболочки 1 объекта соосно диаметрально противоположно цилиндические фланцы 2, торцы которых герметично соединены с периферийными 2 О астями упругих элементов в видеопающих мембран 3, В центральных астях хлопающих мембран 3 выполнены езьбовые отверстия противоположного аправления, в которых размещены со тветствующие резьбовые концы тягис резьбами противоположного направения. Периферийная часть хлопающей мембраны 3 может быть выполнена из низкомодульного материала, армирован ного высокомодульным материалом.Устройство работает следующим ,образом.При упругих поперечных колебаниях, оболочки 1 объекта на поверхности хлопающих мембран 3...

Номер патента: 1504175

Опубликовано: 30.08.1989

Авторы: Гейнц, Гун, Черникин

МПК: F16F 9/08

Метки: буфер, контейнера, пневмотранспортной, установки

...загнутыми по отношению к еебоковым стенкам под углом. Такое выполнение чаши обеспечивает ее безотказную работу и в случае децентрализованного соударения контейнеров.Камера 5 имеет замкнутую форму и снабжена обратным клапаном 8 для заполнения ее газообразной средой заданного давления.Работа буфера происходит следующим образом,При соударении контейнеров камеры 4 деформируются и часть воздуха,оказывающаяся между ними, выдавливается через обратные клапаны 7. Если энергия соударения достаточно велика, то далее в соприкосновение пос- З 5ледовательно входят камеры 5, внутрикоторых может быть установлен разныйуровень давления. После окончательного погашения 40 энергии соударившихся контейнеров камеры 4 их буферов восстанавливают свою форму и,...

Номер патента: 1698522

Опубликовано: 15.12.1991

Авторы: Климов, Кравченко, Тихонов, Яковлев

МПК: F16F 1/40, F16F 9/08

Метки: упругий, элемент

...определяется величиной па 2 оаметра тонкослойностиа=0,0910 5,010где с 7- пу/В, йу- толщина упругих слоев, В== (О-б)/2 - ширина колец; б - внутреннийдиаметр упругого элемента.Относительная высота пакета плоскихчередующихся и соединенных между собойжестких армирующих и упругих слоев ограничена соотношением:Н/О = 0,02.0,75,где Н - высота пакета; О - внешний диаметрупругого элемента, а отношение толщинжесткого армирующего Ьд и упругого пу слоев равноЬд/Ьу = 0,0620,5,Относительный размер внутреннего отверстия ограничен соотношениемб/О = 0,45,0,95.В качестве рабочей мдгут быть использованы вязкие, слабосжимаемые жидкости,например глицерин, масло и т.п,Устройство работает следующим образом,При подготовке к работе через заливное отверстие во...
