Кек

Номер патента: 1705213

Опубликовано: 15.01.1992

Авторы: Кек, Клещенко, Мейснер, Уляшкин

МПК: B65G 65/28, E02F 3/40

Метки: оборудование, погрузчика, рабочее

...стенка ковша выполнена с прорезями для тяги,На фиг,1 изображено предлагаемое рабочее оборудование погрузчика, вид сбоку; на фиг.2 - вид А на фиг,1; на фиг,3 - сечение В-б на фиг.1; на фиг.4 - узел на фиг.1,Рабочее оборудование погрузчика содержит двухчелюстной захват с приводной от гидроцилиндра 1 верхней челюстью 2, с концом 3 которой посредством карабина 4 соединена тяга 5,.акрепленная на проуши 5 10 15 20 25 30 35 40 45 50 55 не б ковша 7, оборудованного шарниром 8 для соединения с карманом-уловителем 9, Последний посредством крепежных злементов 10 фиксируется на клыках нижней челюсти 11 Для прохождения тяги верняя стенка и днище ковша выполнены с пр)резями 12 и 13, Тягу выполняют предпочтительно гибкой.Возможно размещение...

Номер патента: 1440773

Опубликовано: 30.11.1988

Автор: Кек

МПК: B60P 3/41, B62D 21/00

Метки: автопоезд, грузов, длинномерных, транспортировки

...6 имеются упоры 9, между которыми установлены коники 10, в нижней части которых имеются скобы 11, охватывающие продольные балки 6. Продольные балки 6 в скобах 11 расположены с зазором так же, как коники 10 между упорами 9, для компенсации изменения расстояния между балками 6. В опорах 12 и 13 задней ходовой тележки прицепа-роспуска 2 выполнены отверстия 14 и 15 для размещения в них с зазором продольных балок 6 и тяги 3.Устройство работает следующим образом. При перевозке сортиментов нагрузка от первой пачки сортиментов распределяется на переднюю балку 5 тягача 1 и коник 10, через которые передается на продольные балки 6. Нагрузки от второй и третьей пачек сортиментов распределяются только на продольные балки 6, через которые...

Номер патента: 1440714

Опубликовано: 30.11.1988

Авторы: Белостоцкий, Зепалов, Кек, Коробов, Чайкин, Ястребинский

МПК: B27B 27/00

Метки: сучкорезно-раскряжевочная

...и захватывает его (фиг. 1). Вклю 5 10 15 20 25 ЗО 35 40 45 50 чением лебедки 18 посредством гибкого тягового органа 20 каретка 12 с раскрытыми захватами 13 перемещается в сторону дерева. При этом дополнительная каретка 15 с упором 16 посредством тяги 14 изменяемой длины, соединенной с кареткой 12, также перемещается в сторону дерева,Затем захваты 13 закрывают и лебедкой 18 через тяговый орган 19 перемещают каретку 12 в сторону свободного конца балки 2, Когда комель дерева упирается в упор 16, начинает двигаться и дополнительная каретка 15 (фиг. 2). Когда элемент 17 доходит до датчика 9, происходят выключение лебедки 18 и остановка кареток 12 и 15. При этом расстояние между упором 16 и раскряжевочным устройством 4 будет на величину...

Номер патента: 1407807

Опубликовано: 07.07.1988

Авторы: Кек, Конаков, Сергеев, Ястребинский

МПК: B27B 29/00, B27L 1/00

Метки: деревообрабатывающей, протаскивающее

...а конец ветви10 тягового органа холостого хода тележки 2 закреплен на другом зубчатомсекторе 5,Протаскивающее устройство в составе сучкорезно-раскряжевочной машиныработает следующим образом.35 При включении оператором принода протаскивающего устройства происходит натяжение ветви 7 тягового органа рабочего хода тележки 2, которая, 40 огибая блок 6, поворачивает зубчатые секторы 5 и связанные с ними зажимные рычаги 3. Последние зажимают де; рево. При дальнейшем натяжении ветни 7 начинается движение по направляю щим балки тележки 2. При этом дерево протаскивается через сучкорезную головку, установленную на конце балки.При подаче дерева на определенную длину тележка 2 останавливается и режущим органом производится отпиливание сортимента....

Номер патента: 1301711

Опубликовано: 07.04.1987

Авторы: Кек, Клещенко, Конаков, Митюшов, Панев

МПК: B27G 1/00, B27L 1/00

Метки: деревообрабатывающей, протаскивающее

...ветвей 5 и 6 и снабжена дополни- го включается холостой ход тележки 1 ительными поворотными захватами 8, кине- отключается гидроцилиндр 21. При этомматически связанными с основными зах- ветви 5 и 6 перемещаются влево до техватами 3, и приводом их поворота. Указан- пор, пока муфта 19 не упрется в упор 20.ная кинематическая связь выполнена в ви- Трос 11 в это время ослабляется, а ветвь 6де соединенных между собой тяг 9, шар- о натягивается, блок 16 перемещается влевонирно связанных с дополнительными зах- и захваты 3 раскрываются. Одновременноватами 8, одна из тяг 9 соединена с основ- раскрываются захваты 8.ными захватами 3 посредством планки 10, По сравненшо с известными устройста привод дополнительных захватов выпол- вами, в...

Номер патента: 1197839

Опубликовано: 15.12.1985

Авторы: Кек, Митюшов, Ястребинский

МПК: B27B 1/00, B27B 27/00

Метки: мобильная, мобильной, раскряжевки, установке, хлыстов

...ул 4(5 тнаи, Изобретение относится к лесозаготови. тельной отрасли промышленности и предназначено для раскряжевки хлыстов на верхних и нижних береговых складах.Цель изобретения - повышение производительности установки.На фиг. 1 схематически изображена предложенная мобильная установка, общий вид; на фиг. 2 - схема работы мобильной установки предложенным способом.Мобильная раскряжевочная установка содержит самоходное шасси 1, на котором установлен манипулятор 2 захватами 3 и 4, расположенными между ними упорами 5 и б, пилой 7 и устройством для отмера длины с упором 8, причем пила установлена между упорами.На схеме работы установки (фиг. 2), кроме того, показаны штабели 9 и 10 хлыстов, штабели 11 и 12 сортиментов, штабель 13 остатков...

Номер патента: 1197838

Опубликовано: 15.12.1985

Авторы: Кек, Митюшов, Ястребинский

МПК: B27B 1/00, B27B 27/00

Метки: мобильная, мобильной, раскряжевки, установке, хлыстов

...дополнительным ф( захватом и упорами, установленными между д ф захватами, а пила размещена между упорами. С1197838 Составитель В. Китаев Техред И. Верес . Корректор А. Зимокосов Тираж 475 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал .ППП Патент, г. Ужгород, ул, Проектная, 4Редактор Л. Кастран Заказ 7661/14 Изобретение относится к лесозаготовительной промышленности и предназначено для раскряжевки хлыстов.Цель изобретения - повышение точности отмера длин сортиментов.На чертеже схематически представлена мобильная установки, общий вид.Мобильная раскряжевочная установка содержит самоходноешасси 1 с манипулятором "2, на конце;которого смонтирована...

Номер патента: 1165572

Опубликовано: 07.07.1985

Авторы: Кек, Конаков, Ястребинский

МПК: B27L 1/00

Метки: деревьев, обрезки, одновременной, пролыски, сучьев

...повреждение древесины.Цель изобретения - уменьшение зарезания ножа для пролыски в древесину.Указанная цель достигается тем, что вустройстве для одновременной обрезки сучьев и пролыски древесины, содержащем имеющий прямолинейные и соединяющий их криволинейный участки 11-образный резцедержатель,с ножами для обрезки сучьев и расположенными между ними ножом для пролыски, смещенным относительно опорной площадки в сторону обрабатываемой поверхности, нож для пролыски расположен в центральной части криволинейного участка, а опорные площадки - по обе стороны от этого ножа на периферийных частях криволинейных участков. 5 10 15 20 25 30 35 40 45 На фиг. 1 показано предлагаемое устройство, общий вид при обрезке сучьев; на фиг. 2 - то же, при...

Номер патента: 1130478

Опубликовано: 23.12.1984

Авторы: Кек, Митюшов, Ястребинский

МПК: B27L 1/00

Метки: сучкорезно-раскряжевочная

...механизм 2.Недостатком известной машины является неполное использование длины хлыста,а именно невозможность рациональнойразделки вершинной части хлыста, поскольку при пилении захватывается не отпиливаемая часть, а остаток хлыста, и заготовкадля отпиливаемого сортимента должна бытьбольше длины сортимента на величину; равную ширине захвата, При этом невозможнасортировка отпиленных сортиментов. Этообуславливается тем, что захват не имеетвозможности перемещать отпиленный сортимент от места пиления.Целью изобретения является повышениевыхода сортиментов и расширение технологических возможностей машины,Поставленная цель достигается тем, чтона сучкорезно-раскряжевочной машине,содержащей поворотную балку, на которойразмещены захватно-сучкорезная...

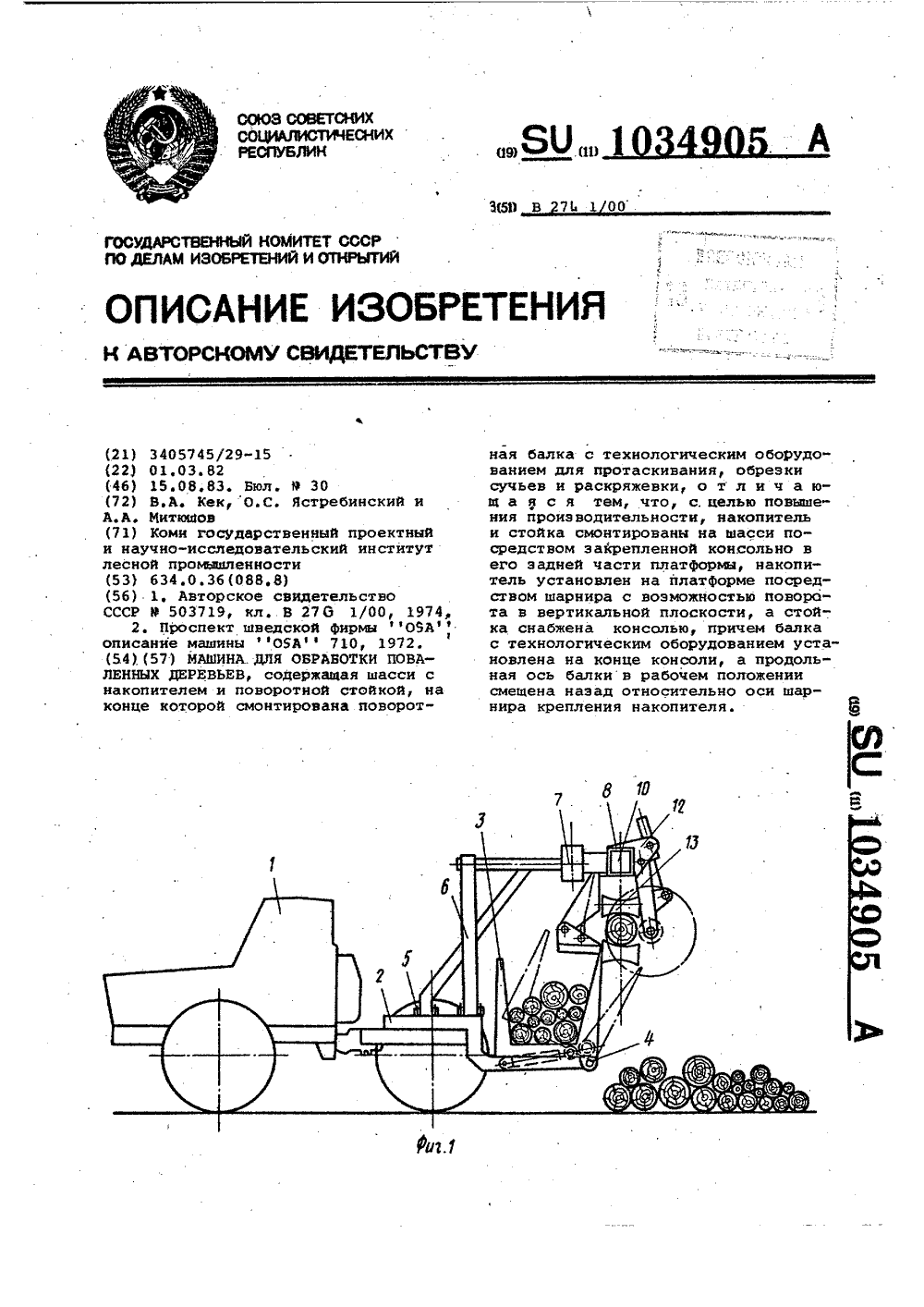

Номер патента: 1034905

Опубликовано: 15.08.1983

Авторы: Кек, Митюшов, Ястребинский

МПК: B27L 1/00

Метки: деревьев, поваленных

...снижает емкость накопителя и устойчивость машины, а также требует непроизводи 35 тельного перемещения хлыста при его обработке на величину, равную ширине шасси.Кроме того, данная машина характеризуется невозможностью сортировки40сортиментов.Целью. изобретения является повышение производительности.Постановленная цель достигается тем, что в машине. для обработки по 45 валенных деревьев, содержащей шасси с накопителем и поворотной стойкой, на конце которой смонтирована поворотная балка с технологическим оборудованием для протаскивания, обрезки сучьев и раскряжевки, накопитель и стойка смонтированы на шасси посредством закрепленной консолько в его задней части платформы, накопитель установлен на платформе посред-, ством шарнира с...

Номер патента: 958199

Опубликовано: 15.09.1982

Авторы: Кек, Ринас

МПК: B62D 53/02

Метки: грузоподъемным, механизмом, средство, транспортное

...выполнено больше или меньше, чем расстояние между центрами отверстий 5. Второй конец штанги 6 снабжен роликом 9, контактирующим с указателем по. ложения гру зоподъемного механизма 1 О, смонтированном на поворотной части грузо- подъемного механизма 11. Штанга 6 имеет 15 опору 12, служащую одновременно и направляющей при ее перемешении.Штанга 6 снабжена пружиной 13, служащей для возврата штанги в исходное положение, и пружиной 14 для выдвижения2 Г пальцев 7 в отверстие 5. Пружина 14 обеспечивает гибкую связь между пальцем 7 и штангой 6.Устройство работает следующим образом.При повороте механизма 11 поворачивается и указатель 0 и своими выступами да вит на ролик 9, вследствие чего штанга 6 перемещается и сжимает пружины 13 и 14,...

Номер патента: 927740

Опубликовано: 15.05.1982

Авторы: Драгунов, Кек, Кирилюк, Конаков, Кривоносов, Ринас

МПК: B66F 9/18

Метки: грузов, длинномерных, захвата, навесное, оборудование, самоходного, транспортирования, шасси, штабелирования

...буквой А обозначена ось поворота стрелы 3; буквой В - точка подееса грузозахватного органа; буквой С - ось бапки 6,Устройство работает спедуюшим образомГрузозахватный орган 5 посредством стрелы и рукояти устанавливается в транспортное положение. Для этого движением стрелы 3 при определенном попожении рукояти 4 захват 5,подводится к 5 балке 6, Затем движением рукояти захват 5 опускается, при этом чешость захвата перемещается по балке 6 до упора в кронштейн 7. После чего гидро- цилиндр стрелы и рукояти запирается, и 0 транспортное средство готово к передвижению. Причем ось балки 6 в точке С расположена ниже линии, соединяющей точки А и В, При транспортировании под действием силы тяжести от масс захва та, груза и рукояти навесное...

Номер патента: 889501

Опубликовано: 15.12.1981

Авторы: Кек, Клещенко, Конаков, Ринас

МПК: B60P 1/64

Метки: кузовом, средство, съемным, транспортное

...9,закрепленных на днище кузова 2, икронштейнов 10 - на надрамнике 7, Дляобеспечения надежной фиксации кузовав режиме самосвала и транспортном положении опорный шарнир снабжен запорной штангой 11, установленной внаправляющих 12, Направляющие 12 сионтированы на надрамнике 7. Штанга 11связана пальцем 13 с выдвижной опорой 3 и гидроцилиндром 14 ее привода.Опорный шарнир, запираемый штангой 11; позволяет выполнять процессзагрузки кузова без отцепки пары задних строп 8, цто упрощает эксплуатацию транспортного средства и улучшаетусловия труда водителяПрименениезапирающей штанги повышает надежностьфиксации кузова в работе. Штанга 11не чувствительна к загрязнению, таккак размеры направляющей 12 значительно больше размеров самой штанни, а привод...

Номер патента: 783216

Опубликовано: 30.11.1980

Авторы: Драгунов, Кек, Конаков

МПК: B66F 9/22

Метки: жидкости, захвату, лесоштабелера, подвода, рабочей

...маслопроводы и соединяющие их гибкие масло 1 Опроводы 1,В известном устройстве возникает вероят.ность выхода гибких маслопроводов из строя,так как при наборе груза гибкие маслопроводмволочатся по земле, а при манипулировании за.хватом происходит трение гибких маслопроводов о металлические поверхности,Цель изобретения - обеспечение надежностиработы путем исключения износа и механического повреждения маслопроводов при манилулировании захватом.Поставленная цель достигается тем, что смонтированный на захвате жесткий маслопровод Коми государственный проектный и научно-исследовательский институт лесной промышленности1. Реферативная информация "Лесоэксплуа. "тация и лесосплав", ВНИПИЭИлеспром, У 1920 М 1975 (прототип) . 3 78321На фиг.2...

Номер патента: 695936

Опубликовано: 05.11.1979

Авторы: Андреев, Кек, Трофимов, Уткин, Шарафутдинов

МПК: B65G 69/20

Метки: двух, конической, пакетов, пучков, сплотки, формы, хлыстовых

..."ючасть пакета 1, при этом стой 1 кд Этакже прикрепля 1 от к ранее сферл ированному пучку 10,Таким образом, над первь 1 м пакетом 1 между ранее сформированных.пу 1 ком 10 и стойками Я образуетсяпространство для цормироввния Второго - верхнего пучка,Формирование второго верхнего пакета пучка как для бортового 3, таки внутреннего 4 пучка одинаково и захл 1 очается в следующем, Необвязанн 11 Йлесовозный воз 11 хль 1 стов сбрасывается на зел 1 лю напротив формируемых пучков с направлением комлей В противоцо 3 6 одного борта Отличается от формируюп 1 е-. го устройства для формирования внутренних пучков 4 и пучков другого борта.В том случае, когда пакет равен объему автомобильного воза, возможны различные варианты сплотки бортового пучка....

Номер патента: 627074

Опубликовано: 05.10.1978

Авторы: Кек, Клещенко, Митюшов

МПК: B66F 9/12

Метки: навесное, оборудование, погрузчика

...На боковых стенках звена 5 выпопнен желоб 6 полукруглой формы, служащийпосадочным местом для сменного рабочего органа 2. Для установки нв звено 5 20 рабочего органа в задней чвсти рабочегооргана смонтирована поперечина 7, выпалненная из трубы, окойечности 8 которойцапфы - являются посадочным местом ивходят в желоб 6. Поперечина 7 придает 25 жесткостьконструкции рабочего органа. овано тся тем, что стрела ша промежуточным звеном вязанаФиксирование, рабочего органа 2 на звене 5 обеспечивается пальцами 9, вставленными в отверстия, выполненными в рабочем органе 2 и звене 5. Центрация этих отверстий для пальцев 9 облегчается упором 10, расположенным в нижней частя звена 5, Пальцы 9 фиксируются в отверстиях с помощью планки 11 и бата 12....

Номер патента: 605741

Опубликовано: 05.05.1978

Авторы: Андреев, Кек, Клещенко

МПК: B62D 63/00

Метки: средство, транспортное

...вертикальной плоскости и тягами, посредсвом которых надрамник шарнирно связанс дышлом, соединенным с дополнительнойколесной осью также шарнирно.На фиг. 1 изображен автомобиль с дополнительным колесным узлом, общий вид;нв фиг. 2 - сечение А-А фиг.1, дополнительный колесный узел,Устройство включвег нвдрамник 1 эвкреленный нв раме 2 транспортного средства3 с возможностью качания на горизонталь605741 Филиал ППП Патент,г. Ужгород, ул. Проект Фи 8, 2 3ной оси 4. Другой конец надрамника 1 черезтяги 5 опирается на дыщло 6, соединяющеедополнительную колесную ось 7 колес 8 срамой 2 транспортного средства 3.. Один конец дышла 6 шарнирно связанс рамой 2 транспортного средства 3 свозможностью качания на горизонтальнойоси 9, а другой конец снабжен...

Номер патента: 598838

Опубликовано: 25.03.1978

Авторы: Андреев, Кек, Кирилюк, Клещенко, Митюшов

МПК: B66F 9/12

Метки: груза, погрузчику, прицепное, транспортировки, штабелирования

...навесное технологическое оборудование 2, и однооснуютележку 3. Тележка 3 состоит уэ веэависимо подвешенных колес 4, соединенных с рамой 5 двухосного погрузчикаб посредством двух продольных балок 7.Продольные балки 7 закреплены на раме 5 на горизонтальной оси 8, расположенной сзади оси задних колес 9 погрузчика б. Опорная рама 1 одним концом опирается на раму 5 погрузчика свозможностью качания на горизонтальной оси 10Ось 10 расположена спередиоси задних колес 9. Другой конец опорной рамы 1 снабжен коромыслом 11, которое опирается на продольные балки 7.ЦиФрой 12 обозначен челюстной захватУстройство работает следующим образом. При наборе груза челюстной захват 12 устанавливается в рабочее положение, погрузчик 6 с прицепным устройством...

Номер патента: 589165

Опубликовано: 25.01.1978

Авторы: Кек, Конаков, Юшков

МПК: B65D 87/00

Метки: бак, гидроприводной, масла, системе

...за отключением.Это достигается тем, что на конец сливногопатрубка установлена Г-образная труба с шарнирно прикрепленной к ней тягой для поворота трубы вокруг патрубка. Свободный конец тяги размещен в горловине бака так, что при отключении Г-образной трубы от гидроприводной системы он выступает из горловины на величину, достаточную для его визуального наблюдения.На фиг. 1 изображен бак для масла к гидроприводной системе трактора, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1.Бак имеет корпус 1 с перегородками 2 и 3,жестко встроенный в бак сливной патрубок 4, Г-образную трубу 5, надетую одним концом на патрубок и опирающуюся свободным концом на перегородку 3. Тяга 6, шарнирно соединенная со свободным концом трубы 5, выходит в...

Номер патента: 579215

Опубликовано: 05.11.1977

Авторы: Андреев, Кек, Шарафутдинов

МПК: B66C 23/78

Метки: балансирной, гусеничной, опороное, подвеской

...н грунтом, а на свобсдных концах продольных балок установлены упоры на шарнирах.На Фиг. 1 показано предлагаемое устройство, вид сбоку 1 на Фиг. 2 Тб же, вид сверху; на Фнг. 3 - то же вид сзади; на Фнг, 4 - лесоштабелер при разгрузке зацнего моста в момент подъема пачки бревен.устройство включает дне продольные опорные балки 1, которые связаны между собой жесткой поперечной балкой 2 коробчатого сечения. Нижняя опорная поверхность А балок 1 расположенаниже опорной поверхности ведущей звездочки 3 заднего моса 4 и уров" нем грунта. К балкам 1 приварены обечайки 5, которые с балкой 2 создают дополнительную опорную поверхность для разгрузки заднего моста. Валки 1 прикреплены к продольным балкам б рамы трактора скобами 7, охватывающими...

Номер патента: 552288

Опубликовано: 30.03.1977

Авторы: Кек, Клещенко, Конаков, Юшков

МПК: B66F 9/22

Метки: гидропривод, погрузчика

...ручного управления и удержание его в транспортном положении. Магистраль 9 подводит рабочую жидкость от распределителя 2 в штоковую полость гидроцилиндра 3,Гидропривод работает следующим образом, После окончания набора пачки бревен в грузозахватный орган рабочая жидкость от насоса 1 через гидрораспределитель 2 по подводящей магистрали 9 нагнетается в штоковую полость гидроцилиндра 3 поворота стрелы 4. Под действием возникающего давления в штоковой полости гидроцилиндр 3 поворота стрелы развивает усилие, необходимое для подъема стрелы 4 с грузом из положения набора пачки в транспортное положение. При этом, если давление в штоковой полости гидроцилиндра 3 превысит давление регулировки клапана 7, предохранительный клапан 7 открывается,...

Номер патента: 540800

Опубликовано: 30.12.1976

Авторы: Андреев, Кек, Кирилюк, Юшков, Ястребцев

МПК: B66C 3/16

Метки: лесоштабелера, орган, рабочий

...в пределах бокового контура последнего. 3 На чертеже изображен рабочий орган лесоштабелера, общий вид.Рабочий орган лесоштабелера содержит по- воротно укрепленную на его раме 1 стрелу 2, на которой в свою очередь шарнирно установлен челюстной захват 3, На этом захвате при помощи оси 4 закреплен силовой цилиндр 5, шток 6 которого при помощи оси 7 связан в одной точке с тягами 8 и 9. Второй конец тяги 8 при помощи оси 10 закреплен на стреле, а второй конец тяги 9 при помощи оси 11 закреплен на челюстном захвате. Силовой цилиндр размещен в пределах бокового контура челюстного захвата.При втягивании штока внутрь гидроцилиндра челюстной захват поворачивается к стреле или опоре до упора в нее и занимает верхнее положение. При этом...

Номер патента: 446963

Опубликовано: 15.10.1974

Авторы: Кек, Крюгер, Нолл, Энгельхардт

МПК: C07C 91/22

Метки: изомеров, фенилалканоламинов

...способу примера 1,П ример 8. 1-1-(4-Лмино,5-дибромфенил)-2-грет-пенгиламнпоэтапол. Т.гидрата 193,5 в 1 (разложение); а,о - 104,8 (с = 2,026 в воде),Получают из с 1,1-1- (4-амико,5-дибромфенил)-2-трет-пентиламиноэтанола путем фракционной кристаллизации с 1-бензоилтартрата аналогично способу примера 2.П р и м е р 9. 1-2-Этиламино-(4-амино,5- дихлорфенил) -этанол. Т. пл. хлоргидрата 174 - 176 (разложение); а" - 139,8 (с = = 2,040 в воде).Получают из с 1-1,2-этиламино- (4-амино,5-дихлорфенил) -этанола путем фракционной кристаллизации 1-дибензоилтартрата аналогично способу примера 1.П р и м е р 10. с 1-2-Этиламино- (4-амино,5-дихлорфенил)-этанол, Т. пл. хлоргидрата 175 - 177 (разложение); а,о + 139,2 (с= = 2,018 в воде) .Получают из...

Номер патента: 314681

Опубликовано: 01.01.1971

Авторы: Андреев, Кек, Клещенко, Коми, Научно, Ястребцев

МПК: B60P 1/16

Метки: навесное, транспортной

...обеспечивало бы равномерцуо загрузку ходовой части, было более удобно при монтаже и демонтаже и механизировало такие технологические процессы, как набор пачки бревен и сброс ее.Это достигается тем, что челюстной захват смосптировац непосредсгвецо ца опорной раме и сцаожсн коромыслом, одно плечо которого шарнирно соединено с опорцой рамой, средняя часть - со штоком силового гидроцилццдра поворота захвата, а другое 5 плечо через тягу - с челюстью захвата.На чертеже схематично изооражено предлагаемое навесное устройство: а -- в траспортом положепи; б - ,в момент сброса пачки.С На шасси 1 трелевочного трактора установлена опорная рама 2, закрепленная, например, болтами. Опорная рама несет на себе челостной захват л силовой гидроцилиндр 1...
